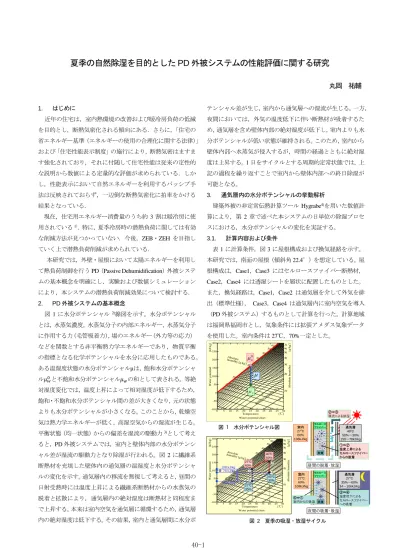

夏季の自然除湿を目的とした PD 外被システムの性能評価に関する研究
丸岡 祐輔
1. はじめに 近年の住宅は，室内熱環境の改善および暖冷房負荷の低減 を目的とし，断熱気密化される傾向にある．さらに，「住宅の 省エネルギー基準（エネルギーの使用の合理化に関する法律）」 および「住宅性能表示制度」の施行により，断熱気密はますま す強化されており，それに付随して住宅性能は従来の定性的 な説明から数値による定量的な評価が求められている．しか し，性能表示において自然エネルギーを利用するパッシブ手 法は反映されておらず，一辺倒な断熱気密化に拍車をかける 結果となっている． 現在，住宅用エネルギー消費量のうち約 3 割は暖冷房に使 用されている1）．特に，夏季冷房時の潜熱負荷に関しては有効 な削減方法が見つかっていない．今後，ZEB・ZEH を目指し ていく上で潜熱負荷削減が求められている． 本研究では，外壁・屋根において太陽エネルギーを利用し て熱負荷制御を行う PD（Passive Dehumidification）外被システ ムの基本概念を明確にし，実験および数値シミュレーション により，本システムの潜熱負荷削減効果について検討する． 2. PD 外被システムの基本概念 図 1 に水分ポテンシャル2)線図を示す。水分ポテンシャル とは，水蒸気濃度，水蒸気分子の内部エネルギー，水蒸気分子 に作用する力（毛管吸着力），場のエネルギー（外力等の応力） などを関数とする非平衡熱力学エネルギーであり，物質平衡 の指標となる化学ポテンシャルを水分に応用したものである。 ある温湿度状態の水分ポテンシャルμは，飽和水分ポテンシャ ル𝜇𝑤0と不飽和水分ポテンシャル𝜇𝑤の和として表される。等絶 対湿度変化では，温度上昇によって相対湿度が低下するため， 飽和・不飽和水分ポテンシャル間の差が大きくなり，元の状態 よりも水分ポテンシャルが小さくなる。このことから，乾燥空 気は熱力学エネルギーが低く，高湿空気からの湿流が生じる。 平衡状態（均一状態）からの偏差を湿流の駆動力3)として考え ると，PD 外被システムでは，室内と壁体内部の水分ポテンシ ャル差が湿流の駆動力となり除湿が行われる。図 2 に繊維系 断熱材を充填した壁体内の通気層の温湿度と水分ポテンシャ ルの変化を示す。通気層内の移流を無視して考えると，昼間の 日射受熱時には温度上昇による繊維系断熱材からの水蒸気の 脱着と拡散により，通気層内の絶対湿度は断熱材と同程度ま で上昇する。本来は室内空気を通気層に循環するため，通気層 内の絶対湿度は低下する。その結果，室内と通気層間に水分ポ テンシャル差が生じ，室内から通気層への湿流が生じる。一方， 夜間においては，外気の温度低下に伴い断熱材が吸着するた め，通気層を含め壁体内部の絶対湿度が低下し，室内よりも水 分ポテンシャルが低い状態が維持される。このため，室内から 壁体内部へ水蒸気が侵入するが，時間の経過とともに絶対湿 度は上昇する。1 日をサイクルとする周期的定常状態では，上 記の過程を繰り返すことで室内から壁体内部への終日除湿が 可能となる。 3. 通気層内の水分ポテンシャルの挙動解析 建築外被の非定常伝熱計算ツール Hygrabe4)を用いた数値計 算により，第 2 章で述べた本システムの日単位の除湿プロセ スにおける，水分ポテンシャルの変化を実証する。 3.1. 計算内容および条件 表 1 に計算条件，図 3 に屋根構成および換気経路を示す。 本研究では，南面の屋根（傾斜角 22.4°）を想定している。屋 根構成は，Case1，Case3 にはセルロースファイバー断熱材， Case2，Case4 には透湿シートを層状に配置したものとした。 また，換気経路は，Case1，Case2 は通気層を介して外気を排 出（標準仕様）， Case3，Case4 は通気層内に室内空気を導入 （PD 外被システム）するものとして計算を行った。計算地域 は福岡県福岡市とし，気象条件には拡張アメダス気象データ を使用した。室内条件は 27℃，70%一定とした。 図 2 夏季の吸湿・放湿サイクル -100 -50 0 50 100 150 200 250 300 0 5 10 15 20 25 30 35 40 45 50Water potential chart Temperature [℃] W a te r p o te n ti a l [k J/ k g ] A b so lu te h u m id it y [ g /k g '] Relat ive h umid ity [% ] Absolute humidity [g/kg'] 100 90 80 70 6050 40 30 20 10 10 20 30 40 50 60 70 10 20 30 40 50 60 0 w w 図 1 水分ポテンシャル図 -100 -50 0 50 100 150 200 250 300 0 5 10 15 20 25 30 35 40 45 50
Water potential chart
Temperature [℃] W a te r p o te n ti a l [k J/ k g ] A b so lu te h u m id it y [ g /k g '] Relat ive h umid ity [% ] Absolute humidity [g/kg'] 100 90 80 70 60 50 40 30 20 10 10 20 30 40 50 60 70 10 20 30 40 50 60 27℃ 60% 40℃ 50% ① ④ ③ ② 27℃ 35% 40℃ 30% 108 kJ/kg 78 kJ/kg 34 kJ/kg ②⇒③ 移流による排湿 ①⇒② 温度上昇による セルロースファイバー からの脱着 昼間の脱着・放湿 セルロース ファイバー 室内 27℃ 60% 108kJ/kg 通気層 40℃ 50%～30% 150～78kJ/kg ③⇒④ 温度低下による セルロースファイバー への吸着 夜間の吸着・吸湿 セルロース ファイバー 室内 27℃ 60% 108kJ/kg 通気層 27℃ 35%～60% 34～106kJ/kg ④⇒① 室内からの吸湿 脱着 吸着
40-1
3.2. 通気層内温湿度および水分ポテンシャルの経時変化 図 4 に通気層内温湿度および水分ポテンシャルの経時変化 を示す。標準仕様の Case1，Case2 では，日射受熱時に通気層 内温度が上昇し，水分ポテンシャルが減少傾向にあるものの， 夜間になるにつれ，通気層内が高湿となり，室内（27℃・70％） における水分ポテンシャルよりも高い値を示している。一方 で，本システムを用いた Case3，Case4 の場合，水分ポテンシ ャルは通気を開始する時間においてわずかに高い値を示して いるが，日射の影響で徐々に低下していることが分かる。また， 夜間に通気を行わないことで通気層内の高湿化を防ぎ，室内 よりも低い範囲で終日推移している。 3.3. 通気層内水分ポテンシャル分布 図 5 に通気層内水分ポテンシャルのプロット図を Case 別に 示す。繊維系断熱材の有無によってそれぞれ比較すると，挙動 に変化がみられる。日射受熱時は，繊維系断熱材からの脱着が 起こり，通気層内の相対湿度がわずかに増加するため，水分ポ テンシャルも上昇する。そのため，繊維系断熱材の有無によっ て異なる挙動を示したと考えられる。 4. PD 外被システムの性能実験および精度検証 4.1. 試験装置の概要 図 6、図 7、図 8 に環境試験室および試験装置の構成図、環 境試験室平面図、試験体断面図（図 7 の A-A’における断面図） を示す。環境試験室は、九州大学総合理工学府（福岡県春日市） F 棟内にあり、吹き出し口が天井に、吸い込み口が四隅の壁下 側にそれぞれ 4 つ設けられており、温度を一定に制御するこ とができる。また、湿度制御に関しては、室内に 3 台の加湿器 を配置して行った。 室内には L 1000mm×W 500mm の試験体を 4 台連結したも のを設置しており、ポンプにより室内空気を通気層に誘引し ている。試験体の構成は、上から断熱材、面状発熱体、鉄板、 通気層（厚さ 30 ㎜）、続いて透湿シートと空気層を交互に設 けており、透湿シートが計 4 枚、空気層が計 3 層となってい る。表 4.1 に温湿度の測定点一覧を示す。試験体入口と試験体 通気層中央、試験体下部には高性能温湿度センサーを、鉄板の 下面と透湿シート上面には T 熱電対を設置し測定した。 4.2. 方法および条件 初めに、室内を温度27℃、相対湿度 70％に制御したのち， 室内空気と試験体通気層内空気の条件を同様（等絶対湿度空 間）にするため、面状発熱体を加熱させずにポンプを稼働させ、 室内空気を通気層に通す。次にポンプを稼働させたまま、躯体 が日射受熱している状態を想定して、面状発熱体を加熱させ る。試験体通気層中央の温度がおおよそ50℃となるようにス ライダックの電圧を 50V に設定しており，加熱時間は 1.5 時 間程度とした。また，流量調整バルブで通気層内の流速が 0.08m/s になるように調節した。 表 1 計算条件
Case1 Case2 Case3 Case4 換気経路 繊維系断熱材の有無 有 無 有 無 通気層内流速 計算地域 気象条件 計算期間 計算時間間隔 予備計算日数 室内条件 対象部位 365日 7月24から8月31日 27℃・70% 一定 屋根南面 9時から17時のみ0.2m/s 終日0.2m/s 10秒 外気→通気層→外気 室内→通気層→外気 福岡県福岡市 拡張アメダス気象データ 図 3 屋根構成および換気経路 ガルバリウム鋼板 アスファルトルーフィング 耐水合板 通気層 透湿防水シート 合板 セルロースファイバー or 透湿シート 下地材 PB 室外 室内 経路② 経路①
Case1 Case2 Case3 Case4
-50 0 50 100 150 200 250 0 10 20 30 40 50 60 Case1 温 度 [℃] 水 分 ポ テ ン シ ャ ル [ k J/ k g ] 相対 湿度 [% ] 絶対湿度 [g/kg'] 10090 80 70 60 50 40 30 20 10 10 20 30 室内 Case1 図 5 通気層内水分ポテンシャルのプロット図 0 40 80 120 160 200 0 20 40 60 80 100 0 時 12 時 0時 12 時 0時 12 時 0時 12 時 0時 8月7日 8月8日 8月9日 8月10日 水分ポテンシャル 相対湿度 [％ ] 外気温度 相対湿度 Case3 通気層内温度 Case4 通気層内温度 Case3 通気層内相対湿度 Case4 通気層内相対湿度 Case3 水分ポテンシャル Case4 水分ポテンシャル [ kJ/k g ] 温度 [℃ ] 図 4 通気層内の温湿度および水分ポテンシャルの経時変化 0 40 80 120 160 200 0 20 40 60 80 100 0 時 12 時 0時 12 時 0時 12 時 0時 12 時 0時 8月7日 8月8日 8月9日 8月10日 水分ポテンシャル 相対湿度 [％ ] 外気温度 相対湿度 Case1 通気層内温度 Case2 通気層内温度 Case1 通気層内相対湿度 Case2 通気層内相対湿度 Case1 水分ポテンシャル Case2 水分ポテンシャル 温度 [℃ ] [ kJ /kg ] (a) Case1，Case2 (b) Case3，Case4 ,
40-2
4.3. 実験および精度検証結果 実測した 4 番目通気層内の温度，相対湿度の結果を示し， 数値シミュレーションの精度を検証する。数値シミュレーシ ョンには，建築外皮の非定常伝熱計算ツール Hygrabe を用い る。図 9 に実測結果および計算結果を示す。室内温湿度およ び鉄板裏面温度は、試験体下と鉄板裏面における実測値を用 いた。計算結果は温度，相対湿度ともに高い精度で実測結果と 一致しており，数値シミュレーションの妥当性を確認した。 4.4. パラメータ感度解析 前節の精度検証において構築した計算モデルを用いて、パ ラメータ感度解析を行い、PD 外被システムの除湿効果につい て検討を行った。 4.4.1. 計算内容および条件 表 2 に，計算条件を示す。PD 外被システムの湿流測定で用 いた試験体を壁体モデルとし，通気層温度，室内相対湿度，通 気層内流速、透湿シートの透湿係数、水分容量を変数にして， パラメータ感度解析を行った。パラメータ以外の計算条件は 表 2 中の基準値とした。ここでは、通気層中央の絶対湿度に 加え，PD 外被システムによる除湿量の結果も示す。除湿量 ［g/m2・h］は、定常状態となっている経過時間 23[h]から 24[h] の間の通気層絶対湿度と試験体下（室内側）絶対湿度の差に流 量を乗じ、試験体 1 台当たりの面積で除することで求めた。 4.4.2. 計算結果 図 10 と図 11 に，PD 外被システムによる水分容量別の絶対 湿度と除湿量を示す。結果から水分容量が大きいほど除湿量 が大きくなっている。特に，水分容量が（基準値）×104にし た場合，加熱後に通気層内の絶対湿度が急激に上昇している ことがわかる。これは温度上昇による水分の脱着現象が原因 であると考えられる。また，本システムではセルロースファイ バーなどの水分容量の大きな断熱材を用いた壁体構成と組み 合わせることで，より大きな除湿効果を期待している。 5. PD 外被システムによる潜熱負荷削減効果 本章では，単室モデルを用いて，躯体構成と換気経路の みを標準的な住宅と PD 外被システムそれぞれの条件で設定 し，数値計算を行うことで，PD 外被システムの潜熱負荷削 減効果について明らかにする 5.1. 計算内容および条件 図 12，図 13 に計算に使用する単室モデルの平面図および 東立面図を示す。部屋は 2 階の南面に位置しており，屋根 面積は 10.512m2とした。PD 外被システムによる除湿は図 13 の緑色で記した部分において行われると仮定し，そのと きの単室における夏季の潜熱負荷の削減効果について評価 を行う。表 3，表 4 に計算条件と計算対象地域を，図 14， 図 15 に屋根構成および壁体構成とそれぞれの換気経路を， 図 16 に気象データを示す。Case1 は密閉空気層を，Case2， Case3 では通気層を用いた。また，Case2， Case3 では換気 経路が異なり，図 15 中の経路①が Case2，経路②が Case3 としている。つまり，Case3 が PD 外被システムを備えた構 図 8 試験体断面図 A-A’ 図 6 環境試験室および試験装置の構成図 図 7 平面図 温度測定点（熱電対） 透湿シート 空気層 土台 通気層 温湿度測定点（高性能温湿度センサー） 面状発熱体 断熱材 鉄板 項目 パラメーター 通気層温度 40℃，50℃（基準値），60℃ 室内相対湿度 60％，70％（基準値），80％ 通気層内流速 0.05，0.1（基準値），0.2 m/s 透湿シートの透湿係数 0，基準値×10-1，基準値，基準値×10 水分容量 基準値，基準値×102，基準値×104 壁体モデル 実験に用いた試験体 室内温度 27℃ 計算ソフト Hygrabe 計算期間 24時間 計算間隔 10秒 表 2 計算条件 図 9 実測および精度検証結果 0 6 12 18 24 14 15 16 17 18 19 20 通 気 層 絶 対 湿 度 [ g / k g ' ] 経過時間 [ｈ] 基準値 (基準 値)× 102 (基準 値)× 104 図 10 水分容量別絶対湿度 0 2 4 6 8 10 12 通 気 層 温 度 [ ℃ ] 除 湿 量 [ g / m 2・ h ] 水分容量 基準値 (基準 値)× 102 (基準 値)× 104 図 11 水分容量別除湿量 表 4 潜熱負荷削減率 図 16 気象データ
40-3
0.0 0.5 1.0 1.5 2.0 2 0 4 0 6 0 経過時間 [ｈ] 通 気 層 温 度 [ ℃ ] 経過時間 [ｈ] 通 気 層 相 対 湿 度 [ ％ ] 実測値 入力値［鉄板裏面］ 通 気 層 絶 対 湿 度 [ g / k g ' ] 経過時間 [ｈ] 経過時間 [ｈ] 熱 電 対 温 度 [ ℃ ] 熱 電 対 温 度 [ ℃ ] 経過時間 [ｈ] 熱 電 対 温 度 [ ℃ ] 入力値［試験体下］ 計算値 0.0 0.5 1.0 1.5 2.0 0 2 0 4 0 6 0 8 0 10 0 経過時間 [ｈ] 通 気 層 相 対 湿 度 [ ％ ] 実測値 計算値 入力値［試験体下］成である。空調方式は終日空調とし，27℃，60％で制御を 行った。計算地域は 4 地域から 6 地域とし，気象条件には 拡張アメダス気象データを使用した。計算期間は天気の良 い日を対象とし，空調時間が各 Case で概ね同じとなるよう に時間を区切った。なお，室内の内部発湿は考えないもの とする。計算ソフトには THERB for HAM を使用した。 5.2. 計算結果 図 17 に，代表として東京における通気層内の水分ポテンシ ャルの経時変化を示す。Case2 では，20 時頃まで通気層内の水 分ポテンシャルが室内の水分ポテンシャルより高い値を示し ているのに対し，Case3（PD 外被システム）では計算期間にお いて常に低い値を示している。また，図 18 に計算期間におけ る各地域の積算潜熱負荷を，表 5 に各地域における潜熱負荷 の削減率を示す。結果から，Case1，Case2 と比較し Case3（PD 外被システム）では期間中において潜熱負荷を 1 割以上削減 でき，4 地域から 6 地域における潜熱負荷削減効果を示すこと ができた。なお，期間積算潜熱負荷が 4 地域と 5 地域であま り差がみられないのは 5 地域の日射量が小さいことと，相対 湿度が低いことが原因と考えられる。 6. まとめ 本研究では，夏季自然除湿が可能な PD 外被システムの性 能について検討した。本システムの基本的な概念を示したの ち、Hygrabe を用いて水分ポテンシャルの挙動を解析し， PD 外被システムの通気層内水分ポテンシャルが，常に室内より も低い値を示すことを確認した。また、本システムの湿流測 定実験および数値計算により，数値シミュレーションの精度 に関して検証したのち，パラメータ感度解析を行った。湿流 の駆動力が水分ポテンシャルであることの妥当性に加え，自
然除湿量を定量的に明らかにした。そして、THERB for HAM を使用し，PD 外被システムでは 4 地域から 6 地域において 潜熱負荷を 1 割以上削減できたことから，本システムにおけ る潜熱負荷削減効果を示した。 参考文献 1) 国土交通省，経済産業省：部門別エネルギー消費の動向 平成 25 年度 2) 尾崎 明仁：熱･水分･空気連成を考慮した建築の温湿度･熱負荷計算,Technical
Papers of Annual Meeting of IBPSA-Japan, pp.19-26 ,2005
3) 尾崎 明仁：水分ポテンシャルによる湿気移動解析：湿流の駆動力,日本建築 学会計画論文集，第 488 号，pp.17-24，1996 4) 渡邊俊之：水分ポテンシャルによる壁体湿気移動解析 その 2 熱・水分移動 方程式の構造感度，日本建築学会大会学術講演梗概集 D 環境工学，pp.1239 〜1240，1993
