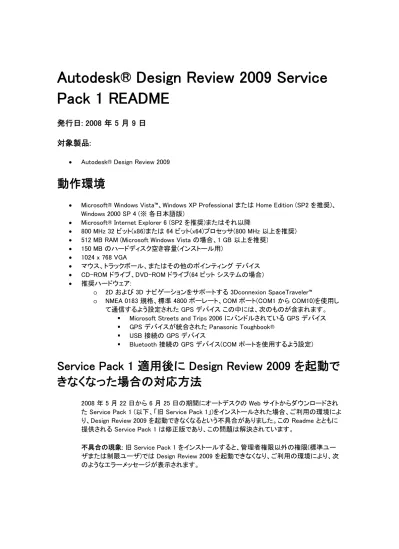

Autodesk® Design Review 2009 Service
Pack 1 README
発行日: 2008 年 5 月 9 日
対象製品:
• Autodesk® Design Review 2009
動作環境
• Microsoft® Windows Vista™、Windows XP Professional または Home Edition (SP2 を推奨)、 Windows 2000 SP 4 (※ 各日本語版)
• Microsoft® Internet Explorer 6 (SP2 を推奨)またはそれ以降
• 800 MHz 32 ビット(x86)または 64 ビット(x64)プロセッサ(800 MHz 以上を推奨) • 512 MB RAM (Microsoft Windows Vista の場合、1 GB 以上を推奨)
• 150 MB のハードディスク空き容量(インストール用) • 1024 x 768 VGA • マウス、トラックボール、またはその他のポインティング デバイス • CD-ROM ドライブ、DVD-ROM ドライブ(64 ビット システムの場合) • 推奨ハードウェア: o 2D および 3D ナビゲーションをサポートする 3Dconnexion SpaceTraveler™
o NMEA 0183 規格、標準 4800 ボーレート、COM ポート(COM1 から COM10)を使用し て通信するよう設定された GPS デバイス この中には、次のものが含まれます。
Microsoft Streets and Trips 2006 にバンドルされている GPS デバイス GPS デバイスが統合された Panasonic Toughbook®
USB 接続の GPS デバイス
Bluetooth 接続の GPS デバイス(COM ポートを使用するよう設定)
Service Pack 1 適用後に Design Review 2009 を起動で
きなくなった場合の対応方法
2008 年 5 月 22 日から 6 月 25 日の期間にオートデスクの Web サイトからダウンロードされ た Service Pack 1 (以下、「旧 Service Pack 1」)をインストールされた場合、ご利用の環境によ り、Design Review 2009 を起動できなくなるという不具合がありました。この Readme とともに 提供される Service Pack 1 は修正版であり、この問題は解決されています。
不具合の現象: 旧 Service Pack 1 をインストールすると、管理者権限以外の権限(標準ユー ザまたは制限ユーザ)では Design Review 2009 を起動できなくなり、ご利用の環境により、次 のようなエラーメッセージが表示されます。
Windows XP/2000 の場合:
"Installation of Autodesk Design Review 2009 requires local machine administrator privileges. Please log in with administrator rights before installing."
Windows Vista の場合:
"Autodesk Design Review 2009 の環境設定の変更を反映するには、システムを再起動する 必要があります。今すぐ再起動をするには「はい」を、後で再起動する場合は「いいえ」をクリッ クしてください。"
対応方法:
この現象に該当する場合は、以下の手順で、旧 Service Pack 1 を適用した Design Review 2009 のアンインストール、Design Review 2009 の再インストール、および修正版 Service Pack 1 のインストールを行ってください。
旧 Service Pack 1 を適用した Design Review 2009 をアンインストールする
1. [スタート] > [設定] > [コントロールパネル]から、[プログラムの追加と削除]を開きま す。
2. [Autodesk Design Review 2009 - SP1] を選択し、[変更と削除]をクリックします。 3. インストレーション ウィザードが起動したら、[アンインストール]をクリックします。 4. あとは画面の指示に従って、アンインストールを実行してください。
Design Review 2009 および修正版 Service Pack 1 をインストールする 5. Design Review 2009 を再度インストールします。
6. この Readme とともに提供される修正版 Service Pack 1 を入手（ダウンロード）し、 SetupDesignReview2009SP1.msp をダブルクリックします。
7.
あとは画面の指示に従って、インストールを実行してください。既知の問題
• DGN および JT プラグインは Design Review プラグイン Web サイトからダウンロードできま す: http://www.autodesk.co.jp/dwf-plugins。各プラグインのインストールおよび使用方法につ いては、それぞれの README に記載されています。
• Autodesk Design Review 2009 をインストールするには、ローカル マシンの管理者権限が必 要です。管理者以外によるインストールはサポートされていません。
• Design Review のアンインストール中に[キャンセル]ボタンをクリックすると、アンインストール は終了し、Design Review が正しく機能しないことがあります。対応方法: Windows の[プログラ ムの追加と削除]コントロール パネルで、リストの[Autodesk Design Review]をクリックして選択 します。[変更と削除]をクリックして、Autodesk Design Review インストール ウィザードを開きま す。[修復または再インストール]をクリックします。[再インストール]オプションを選択し、[次へ] をクリックします。画面の指示に従って Design Review を再インストールします。
• Design Review 2009 が DWF Viewer 7 より前にインストールされている場合、ダブルクリックし てファイルを開くと DWF Viewer が起動します。これは、後からインストールされたプログラム が DWF ファイルに関連付けられるためです。対応方法: Design Review 2009 を既定のビュー アとして設定するには、DWF Viewer 7 と Design Review の両方をアンインストールしてから、 DWF Viewer 7 を再インストールし、後から Design Review 2009 を再インストールします。 • AutoCAD 2007 を Design Review より後にインストールすると、AutoCAD のインストールによ
って一部のシステム ファイルが上書きされ、DWF シェル拡張が失敗します。対応方法: Design Review をアンインストールしてから再インストールし、DWF シェル拡張を復元します。 • 1 つのシートで構成され、パスワード保護されている DWF ファイルを AutoCAD 2008 からパブ リッシュすると、結果の DWF ファイルは壊れて使用できないことがあります。 • オンライン検索は、英語版以外の Design Review で機能しない場合があります。この機能で は、ダブルバイト文字やアクセント記号付き文字など、シングルバイト文字以外の文字を含む プロパティ名をサポートしません。 • DWF Writer を使用して DWF ファイルが作成されている場合、検索パレットまたは検索および ヘルプツールバーから検索を実行すると、結果が得られないことがあります。DWG ファイルの (DWF ファイルなどへの)変換は DWF Writer ではなく、お手持ちのオートデスクの CAD 製品で パブリッシュ コマンドを使用してください。 • 3D DWG ファイル内の名前付きビューは DWF ファイルにパブリッシュされません。
OS 関連の情報(Windows Vista、Windows XP、Windows 2000)
• Windows Vista 環境では、Windows Vista のテーマ(Aero)が有効な場合に、一部の DWF ファ イル画層が予想どおりに表示されないことがあります。たとえば、一部の 3D モデルの表示中 にワークスペースを変更するとキャンバス ペインが空になったり、回転した 2D シートが予想 どおりに表示されないことがあります。対応方法: Windows デスクトップを右クリックし、[個人 設定]を選択します。[個人設定]ダイアログ ボックスで[テーマ]をクリックします。[テーマ]ドロッ プダウン リストから[Windows クラシック]を選択して[OK]をクリックします。
• Windows Vista では、DWF ファイルを Microsoft Office 2007 ファイルに埋め込むと、Autodesk DWF Viewer コントロールが[オブジェクト]ダイアログ ボックス([挿入] > [オブジェクト])にリスト されません。対応方法: [オブジェクト]ダイアログ ボックスで、[新規作成]をクリックし、[オブジ ェクトの種類]リストで[Autodesk DWF Document]を選択します。[OK]をクリックして、埋め込み ビューアを挿入します。 • Design Review が標準ユーザ アカウントまたは使用制限付きユーザ アカウントで使用されて いた場合、管理者ユーザ アカウントを持つユーザが Design Review をアンインストールすると、 2 つのファイル(ActiveConfig.xml と woof_toolformats.xml) が自動的にアンインストールされな いことがあります。対応方法: これらの 2 つのファイルは、C:¥Documents and Settings¥[ユー ザ名]¥Application Data¥Autodesk¥Autodesk Design Review¥9.0¥userdata フォルダから手動 で削除してください。
• 英語以外の名前が付いたファイルを保存するには、[ファイル] > [名前を付けて保存]を選択し、 言語バーを右クリックして Microsoft Global Input Method Editor (IME) を起動します。[名前を 付けて保存]ダイアログ ボックスにファイル名を入力して[Enter]を押し、IME を終了します。[保 存]ボタンをクリックするか、[Enter]をもう一度押してファイルを保存します。
表示について
• 3D DWF ファイルの表示に問題がある場合は、コンピュータのビデオ カード ドライバを最新の ものに更新してください。ドライバを更新しても問題が解決しない場合は、[ツール] > [オプショ ン]を選択し、[表示設定]の[モデル]タブで、[ドライバ]ドロップダウン リストから別の設定を選 択してください。 • 一部の 3D DWF ファイルでは、テクスチャまたはサーフェス ビットマップが正しく表示されない 場合があります。 • 3D DWF ファイルのパブリッシュ時に使用した設定によっては、[ビュー選択] > [標準ビュー] > [シェーディング、エッジ表示]を選択すると、すべてのオブジェクト エッジが明確に表示されな い場合があります。対応方法: [ツール] > [オプション]を選択します。[モデル]タブで、[色の設 定]の[DWF に保存された背景色を使用]オプションをオフにして、新しい[モデルのエッジ色]を 設定します。 • [サムネイル]または[一覧ビュー]パレット内、あるいはキャンバス上でいくつかのラスター イメ ージをドラッグ アンド ドロップすると、Design Review が応答しなくなることがあります。対応方 法: イメージを別のファイル形式に変換します。• Autodesk Civil 3D または Autodesk Map 3D からパブリッシュされた大きな DWF ファイルには、 キャンバス上でジオメトリをわかりにくくするドットが含まれる場合があります。
• Design Review 2009 で回転して保存された 2D シートまたはイメージは、Design Review 2008 では正しく表示されない場合があります。
• 複数の DWF ファイルを[一覧ビュー]または[サムネイル]パレットにドラッグ アンド ドロップして 結合すると、シートに正しい順序で表示されないことがあります。
DWFx
• Design Review 2008 で保存済みの DWFx ファイルを開くと、Microsoft の XPS Viewer では 2D コンテンツしか表示されません。3D モデルや部品表などの非 2D コンテンツは、DWFx ファ イル内でシングル DWFx ロゴ プロキシ ページによって示されます。対応方法: コンテンツ全体 を表示するには、DWFx ファイルを Design Review で開きます。 • Microsoft XPS Viewer で表示すると、DWFx ファイルに保存されたオブジェクト プロパティが表 示されません。オブジェクト プロパティは表示されなくても、Design Review で表示すると、 DWFx ファイル内で有効です。
埋め込み
• 埋め込まれた DWF ファイルを修正してから Microsoft Word 2003 または 2007 ファイルを保 存しようとすると、Autodesk Design Review で DWF ファイルに対する変更の保存を要求され ます。埋め込まれた DWF ファイルにさらに修正を加えてから Word ファイルを再び保存しよう とすると、今度は DWF ファイルの保存を要求されません。• Microsoft Office 2003 アプリケーションで、[挿入] > [オブジェクト] > [新規作成]を使用して DWF ファイルを埋め込む場合、[オブジェクトの種類]リストに 2 つの Autodesk コントロールが 表示されます。対応方法: [Autodesk DWF Viewer Control]を選択し、[OK]をクリックして埋め 込みビューアを挿入します。これ以外の[Autodesk...]で始まるオブジェクトの種類を選択すると、 DWF ファイルの埋め込みに失敗します。
• シートを Design Review の[サムネイル]または[一覧ビュー]パレットから Internet Explorer 7 にドラッグ アンド ドロップすると、一時ファイル フォルダ(C:¥Windows¥Temp)が開くことがあり ます。
• Microsoft Word または PowerPoint 2003 ファイルに埋め込まれた DWF ファイルは、アクティ ブでない場合に、DWF ファイル コンテンツのサムネイル イメージではなく、一般的な大きい DWF アイコンとして表示されることがあります。
• コンピュータに Windows XP Service Pack 2 用の Internet Explorer のアップデート(KB912945) がインストールされている場合、Internet Explorer のスクリプト デバッグを無効にしておく必要 があります。対応方法: Internet Explorer で[ツール]メニューから[インターネット オプション]を 選択します。[詳細設定]タブの[ブラウズ]の下にある[スクリプトのデバッグを使用しない (Internet Explorer)]および[スクリプトのデバッグを使用しない(その他)]オプションがオンになっ ていることを確認します。[OK]をクリックします。
計測とマークアップ
• 非直交座標系を含むパブリッシュされたジオリファレンス マップは計測できません。 • マークアップされた 3D モデルを含むマルチシート DWF ファイルでは、[マークアップ]パレット で 3D マークアップをクリックすると、選択されたマークアップと、[選択]ツールの代わりに有効 化された[オービット]ツールが表示されます。対応方法: メイン ツールバーで、[選択]ツールを クリックして、選択された 3D マークアップの吹き出しを処理します。 • 複数のビューポートを含む 2D の DWF ファイルでは、あるビューポートで作成された計測単位 が他のビューポートで作成された計測単位と一致しない場合があります。 • 2D シートからマークアップが削除されると、シートの回転ツールが有効になります。フリーハン ドまたはシェイプ マークアップなど、一部のマークアップは、キャンバスから削除した後でマー クアップ パレットからも削除して、シートの回転ツールを再有効化する必要があります。 • 3D シートの吹き出しマークアップに太字を使用できません。印刷およびバッチ印刷
• バッチ印刷ウィザードを使用するには、Design Review で任意の DWF ファイルを開いておく必 要があります。 • サイズが非常に大きなファイルを印刷すると、Design Review が予期せず終了することがあり ます。• Autodesk DWF Viewer を Design Review より後にインストールした場合、Windows エクスプロ ーラでファイルを右クリックして[印刷]を選択すると、印刷に失敗することがあります。対応方 法: ファイルの関連付けを手動で変更してください。DWF ファイルを右クリックして[プロパティ] を選択します。[プロパティ]ダイアログ ボックスの[全般]タブで、[変更]ボタンをクリックして[ファ イルを開くプログラムの選択]ダイアログ ボックスを開きます。推奨されたプログラムの一覧か ら、[Autodesk Design Review]を選択します。または、必要に応じて[参照]をクリックし、システ ム上の DesignReview.exe を検索して選択します。[OK]をクリックしてファイルの関連付けを設 定します。もう一度[OK]をクリックして変更を確定し、ファイルの[プロパティ]ダイアログ ボック スを閉じます。 • バッチ印刷ウィザードで、パスワードで保護された DWF ファイルを選択すると、バッチ印刷処 理中にパスワードの入力が 3 回要求されます。 • 一部のプリンタで塗り潰しパターンの印刷を行えません。
DWF の比較
• 複数のシートを同時に比較することはできません。 • DWF ファイルと DWFx ファイルを比較すると、比較結果が正しくない場合があります。この Sevice Pack で解決される主な問題点
プラットフォームとコマンド
• 一部の DWF ファイルは、管理者権限を持つユーザ アカウントでないと使用できません。 • 64 ビット システムでは、DWG TrueView 2009 がインストールされている場合、AutoCAD 2009 で作成した DWG または DXF ファイルを Design Review 2009 に読み込むと失敗することがあ ります。 • Windows Vista では、ドッキングされていないパレットのタイトル バーに最小化ボタンと最大化 ボタンが表示されることがあります。 • コンピュータのユーザ名に 2 バイト(全角)の文字が含まれている場合、マークアップを作成後 に 2D DWF ファイルとして保存すると、ファイル保存エラーが発生することがあります。 • DWF シートを[サムネイル]または[一覧ビュー]パレットからデスクトップにドラッグして作成した 新しい DWF ファイルには、ファイル拡張子が付きません。 • 以前削除した[マイ ビュー]を[編集] > [元に戻す]で復元すると、[マイ ビュー]右クリック メニュ ーの[削除]コマンドは選択できなくなります。 • Design Review で既定の生成ファイル形式が DWFx に設定されている場合、[ファイル] > [新 規作成]をクリックして 3D DWF ファイルをサムネイル パレットまたは一覧パレットにドラッグす ると、カスタマー エラー報告(CER)が表示されることがあります。表示
• 一部のコンピュータでは、ビデオ カード ドライバが Direct 3D に設定されていると 3D DWF フ ァイルが正しく表示されない場合があります。 • 影が有効な場合でも、一部の 3D ファイルでは、すべてのパーツに影が表示されるわけでは ありません。 • AutoCAD 2007 または AutoCAD 2008 からパブリッシュされた一部の 3D DWF ファイルは、 Design Review で開くことができません。 • 一部の 3D モデルでは、窓ズーム ツールを使用してビューを変更しても、ビューが予想どおり にズームされないことがあります。 • 一部の 3D DWF ファイルでは、ビルディング ツアー ホイールの[前進]ウェッジをクリックして下 にドラッグすると (カメラをモデルから戻すと)、HOOPS エラーが発生し、Design Review がフリ ーズします。 • 部品表(BOM)以外のすべてのシートを削除してファイルを保存することにより作成された、部 品表情報のみを含む DWF ファイルを開くと、Design Review がフリーズするか、予期せず終 了することがあります。 • 3D モデルを表示している場合に、ViewCube の[ビュー変更時にウィンドウにフィット]オプショ ンがオンになっている状態で ViewCube のビューを変更すると、画面が縮小ズームされること があります。DWFx
• 数百シートを含む場合など、非常に大きな DWF ファイルを DWFx ファイルとして保存すると、 エラーが発生して DWFx として保存できない場合があります。 • DWFx シートを Design Review のあるインスタンスからドラッグし、別のインスタンスの DWF フ ァイルにドロップすると、DWFx シートが正しく表示されないことがあります。また、DWFx シート を印刷した場合は、Design Review が予期せず終了することがあります。• DWFx シートを Design Review のあるインスタンスからドラッグし、別のインスタンスにドロップ すると、一部の DWFx シートがドロップ先のファイルで正しく表示されないことがあります。また、 そのファイルを DWF として保存しようとすると失敗することがあります。
• Inventor によって生成されたマークアップ付き DWFx ファイルを Design Review で[ファイル] >[名前を付けて保存]により保存した場合、正しく保存されないことがあります。 • パスワード保護された DWFx ファイルにマークアップを追加してから DWF ファイルとして保存 しようとすると、ファイル保存エラーが発生することがあります。 • パスワード保護された DWFx ファイルにマークアップを追加してから保存して終了すると、次 回そのファイルを開いたときに、新しいマークアップを追加できません。 • カスタム シンボルとして使用されているラスター イメージは、一部の DWFx ファイルで予想ど おりに印刷されないことがあります。 • 一部の DWFx ファイルでは、AutoCAD の[マークアップ セット管理]でファイルを開くと、マーク アップが正しく表示されないことがあります。 • DWFx ファイルを DWF ファイルとして保存すると、2D シートの余白が変更されることがありま す。 • マークアップを追加したあとで 3D DWFx ファイルを保存した場合、DWF 変換エラーが発生す ることがあります。 • 2D DWFx シートのビューを画面変更したあとで、マークアップ ツールを選択してキャンバスを クリックすると、カスタマー エラー報告(CER)が起動されることがあります。
埋め込み
• Microsoft Word または PowerPoint に 3D DWFx ファイルを埋め込んで保存したあと、埋め込 んだ 3D DWFx ファイルがアクティブなときに[画面移動]ボタンをクリックすると、 Microsoft Word または PowerPoint が異常終了することがあります。
• Microsoft Internet Explorer (バージョン 6 または 7)、Microsoft Office、または Buzzsaw に埋 め込まれた DWF ファイルを表示する場合に、[ウィンドウ] > [ワークスペース] > [既定]を選択 すると、1 つまたは複数のパレットが固定解除された状態で表示された後で、Design Review が予期せず終了することがあります。 • Autodesk Buzzsaw に埋め込まれた DWF ファイルを表示する場合に、[マークアップ]タブをク リックしてから別のワークスペースを選択すると、Buzzsaw が応答しなくなることがあります。 • Autodesk Buzzsaw に埋め込まれた DWF ファイルを表示する場合に、キャンバス上にマーク アップを追加してから[マークアップ]タブをクリックすると、Buzzsaw が応答しなくなることがあり ます。
検索
• 検索パレットまたは検索とヘルプ ツールバーを使用して、印刷、計測、またはマークアップが 無効な DWFx ファイル内の文字検索を行うと、Design Review が予期せず終了することがあり ます。 • 一部の DWFx ファイルでは、検索パレットまたは検索とヘルプ ツールバーを使用して、マーク アップ内の文字検索を行うと、Design Review がフリーズするか、予期せず終了することがあり ます。計測とマークアップ
• キャンバスで 2D マークアップを右クリックしても、マークアップは選択されません。 • 2D DWF ファイルを表示している場合に、マークアップ オブジェクトを右クリックし、[削除]を選 択しても、マークアップは予想どおりに削除されません。• 2D DWF ファイルにマークアップを追加して、ズーム、画面移動、またはオービット ツールでビ ューを変更し、さらにマークアップを追加すると、Design Review は予期せず終了することがあ ります。 • 3D モデルでは、円の直径または半径の測定時に、ジオメトリは 1 つの円としてではなく、1 つ または複数の円弧として測定されます。 • 2D シートの測定時に、測定が完了する前に[サムネイル]または[一覧ビュー]パレットからシー トを削除すると、カスタマー エラー報告(CER)が起動されることがあります。 • DWFx ファイルにマークアップを追加して、キャンバス上でそのマークアップを選択している場 合に、そのファイルを印刷すると、新しく追加されたマークアップは正しく印刷されないことがあ ります。 • 2D シート上のジオメトリの測定中に、マウス ホイールまたはキーボード ショートカットを使用し てビューをズームすると、測定が失敗することがあります。 • キャンバス上で 1 つまたは複数のマークアップ オブジェクトを選択した後は、キャンバス ペイ ンの右クリックメニューで[切り取り]、[コピー]、[削除]コマンドを使用できないことがあります。 • [マークアップ プロパティ]パレットの[注記]テキスト ボックスに情報を入力した後で、[マークア ップ]パレットのマークアップをクリックすると、カスタマー エラー報告(CER)が起動されることが あります。 • マークアップを追加して、キャンバス上でそのマークアップを選択している場合に、2D シートの ビューを画面移動またはズームすると、カスタマー エラー報告(CER)が起動されることがあり ます。
印刷およびバッチ印刷
• 以前に失敗した保存済みのバッチ印刷ジョブを印刷すると、カスタマー エラー報告(CER)が起 動され、Design Review が予期せず終了することがあります。 • 3D DWF または DWFx ファイルを 2 回続けて印刷すると、カスタマー エラー報告(CER)が起動 され、2 回目の印刷ジョブの実行中に Design Review が予期せず終了することがあります。 • マークアップを含む 2D DWF ファイルの比較結果を印刷しようとした場合、Design Review が 反応しなくなったり、異常終了することがあります。• Microsoft の IME (Input Method Editor)を使用して英数字以外の文字(日本語文字等)によるフ ァイル名でバッチ印刷ファイルを保存した場合、Design Review が反応しなくなることがありま す。 • DWF ファイルに含まれるラスター イメージは、予想どおりに印刷されないことがあります。 • 個別の DWF ファイルとして保存されている複数のシートを連続してバッチ印刷すると、一部の シートが[印刷する DWF ファイルの選択]ダイアログ ボックスに表示されている順序で印刷さ れない場合があります。
この Service Pack によって更新されるファイル
フォルダ: ...¥Program Files¥Autodesk¥Autodesk Design Review¥
• adimagingservices4.dll • DesignReview.exe • DesignReviewDll.dll • DWFBatchPrint.dll • DwfSelection.dll • DWGImporter.dll • GeoRefUtils.dll
フォルダ: ...¥Program Files¥Autodesk¥Autodesk Design Review¥EComposite¥
• adimagingservices4.dll • Buzzsaw.dll • Commands.dll • DwfComApi.dll • DwfCompare.dll • DWFxImporter.dll • ECompositeDocumentHandler.dll • ECompositeEditor.dll • ECompositeEditorUI.dll • ECompositeViewer.dll • EModelEditor.dll • EModelGeometry.dll • EModelSectionEditor.dll • EModelViewer.dll • EPlotCommon.dll • EPlotCore.dll • EPlotEditor.dll • EPlotEditorTools.dll • EPlotEditorUI.dll • EPlotGeometry.dll • EPlotModel.dll • EPlotRenderer.dll • EPlotSectionEditor.dll • EPlotViewer.dll • GeoReferencing.dll • IdSystem.dll • TabularPresenter.dll • TextEdit.dll • TextSearch.dllフォルダ: ...¥Program Files¥Autodesk¥Autodesk Design Review¥EMap¥
• AWRequestManager.dll • EMapViewer.dll
フォルダ: ...¥Program Files¥Autodesk¥Autodesk Design Review¥MC3¥
• ADRmap.mlm
フォルダ: ...¥Program Files¥Common Files¥Autodesk Shared¥DWF Common¥
• AdCommon.dll • AdView.dll
• ExpressViewer.exe
