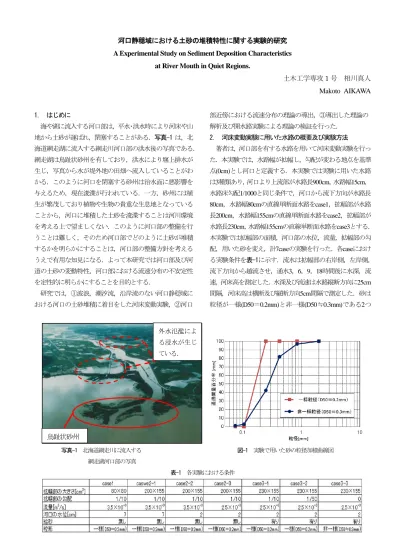

河口静穏域における土砂の堆積特性に関する実験的研究

A Experimental Study on Sediment Deposition Characteristics at River Mouth in Quiet Regions.

土木工学専攻

1

号 相川真人

Makoto AIKAWA

1. はじめに

海や湖に流入する河口部は,平水・洪水時により河床や山 地から土砂が運ばれ,閉塞することがある.写真-1は,北 海道網走湖に流入する網走川河口部の洪水後の写真である.

網走湖は鳥趾状砂州を有しており,洪水により堰上排水が 生じ,写真から水が堤外地の田畑へ流入していることがわ かる.このように河口を閉塞する砂州は治水面に悪影響を 与えるため,現在浚渫が行われている.一方,砂州には植 生が繁茂しており植物や生物の貴重な生息地となっている ことから,河口に堆積した土砂を浚渫することは河川環境 を考える上で望ましくない.このように河口部の整備を行 うことは難しく,そのため河口部でどのように土砂が堆積 するかを明らかにすることは,河口部の整備方針を考える うえで有用な知見になる.よって本研究では河口部及び河 道の土砂の変動特性,河口部における流速分布の不安定性 を定性的に明らかにすることを目的とする.

研究では,①波浪,潮汐流,沿岸流のない河口静穏域に おける河口の土砂堆積に着目をした河床変動実験,②河口

部近傍における流速分布の理論の導出,③導出した理論の 解析及び開水路実験による理論の検証を行った.

2. 河床変動実験に用いた水路の概要及び実験方法

著者は,河口部を有する水路を用いて河床変動実験を行っ た.本実験では,水路幅が拡幅し,勾配が変わる地点を基準

(0cm)とし河口と定義する.本実験では実験に用いた水路

3種類あり,河口より上流部が水路長 900cm,水路幅15cm,

水路床勾配

1/1000と同じ条件で,河口から流下方向が水路長

80cm,水路幅 80cmの直線単断面水路をcase1,拡幅部が水路

長200cm,水路幅155cmの直線単断面水路をcase2,拡幅部が

水路長

230cm,水路幅 155cmの直線単断面水路を case3とする.

本実験では拡幅部の面積,河口部の水位,流量,拡幅部の勾 配,用いた砂を変え,計

7caseの実験を行った.各 caseにおけ

る実験条件を表-1に示す.流水は拡幅部の右岸側,左岸側,

流下方向から越流させ,通水3,6,9,

18時間後に水深,流

速,河床高を測定した.水深及び流速は水路縦断方向に

25cm

間隔,河床高は横断及び縦断方向

5cm間隔で測定した.砂は

粒径が一様(D50=0.2mm)と非一様(D50≒0.3mm)である2つ

写真-1 北海道網走川に流入する 図-1 実験で用いた砂の粒径加積曲線図 網走湖河口部の写真

表-1 各実験における条件 外水氾濫によ

る浸水が生じ ている.

鳥趾状砂州

(2)

を使用した.使用した砂の粒径加積曲線を

図-1に示す.

3. 河床変実験の結果

case1,case2-1,case2-2, case2-3

における通水

18

時間後 の初期河床からの河床変動高のコンターを図-2,

図-3,図 -4,図-5,図-6

case1, 2

の通水18時間後における拡幅 部の初期河床からの変動高の横断図を示す.

3-1

壁面が砂の堆積形状に与える影響

通水当初は,砂が横断方向中央部に堆積をしたが,図-2 より通水

18

時間後では横断方向に2山堆積している.通水 初期に砂が横断方向中央部に堆積するが,流下方向の壁面 の影響を受けたため,下流端の壁面から両岸の壁面を沿う ように流れ,横断方向に2山土砂が堆積したと考えられる.

3-2

河口の水位が砂の堆積形状に与える影響 図-3, 図-4

より,土砂堆積形状は

case2-2

が縦断方向に

2

山,case2-1が

1

山に堆積しており,case2-1は

case2-2

に比 べ実験水路全体の初期河床からの河床変動量が少ない.こ れは河口の水位が低いため河口より上流側の河道内の洗掘 高が高くなり,洗掘された砂が拡幅部に運ばれたためと考 えられる.河口の水位が低い場合,河道内の洗掘量が多く なるため,拡幅部の土砂堆積量が多くなり,堆積高も高く なることを示した.

3-3

流量が砂の堆積形状に与える影響

図-4, 図-5

より

case2-3

は土砂堆積形状が扇状に堆積して

おり,case2-2は縦断方向に

2

山堆積している.流量が低い 場合,横断方向中央に堆積した土砂が縁端となり,壁面の ような役割をするため砂が横断方向に運ばれ,砂が扇情に 堆積したと考えられる.図-6より両

case

共に拡幅後の両岸 で土砂が堆積していることから,拡幅部における河口近傍 の土砂堆積は横断方向に

2

山の堆積をすることがわかる.

また両

case

共に水面まで砂が堆積していることから河口の 水位が低い場合,水面まで河床が堆積することを示した.

3-4

勾配が砂の堆積形状与える影響

case3-1, case3-2, case3-3

に通水

18

時間後における拡幅部 の水深のコンター図を図-7,

図-8, 図-9

に示す.

case3

では 勾配を変化させたため初期河床からの変動量は勾配ごとに 異なる.よって水深のコンター図により拡幅部の堆積形状 を比較した.

図-7

より土砂の堆積形状は

1

山かつ左右非対称の堆積形 状となり河口部の左岸のみ河床が水面まで堆積しており,

右岸はほぼ堆積していない.このことから拡幅部における 流れは不安定性を有しており対称・非対称流れが存在する と考えられる.

図-8

より

case3-2

は左右対称に堆積しており,case2-2と

同様に河口を囲うよう扇状に土砂が堆積している.堆積し た土砂の縁端部ではわずかな流路を除きほぼ水面の高さま

図-2 case1 の通水 18 時間後のコンター図

図-3 case2-1 の通水 18 時間後のコンター図

図-4 case2-2 の通水 18 時間後のコンター図

図-5 case2-3 の通水 18 時間後のコンター図

図-6 各 case の通水 18 時間後における拡幅部の初期河床からの 変動高の横断図

(3)

で土砂が堆積しており,特に河口近傍における拡幅部にお いて両岸の堆積が目立つ.このことから拡幅部における土 砂が左右対称の場合は,拡幅部の右岸・左岸に横断方向

2

山に堆積し,その堆積高は水面まで達することが分かる.

図-9

より拡幅部の土砂堆積は壁面まで土砂が堆積してい る.主流路は拡幅部右岸側に形成されており,拡幅部左岸 にもわずかながら水は流れており網状の流路が形成されて いる.また土砂は河口部近傍の拡幅部において完全に水面 から出ていることがわかる.

case3

の結果から拡幅部の河床勾配が緩くなるにつれて,

土砂堆積範囲が横断方向へと拡がることがわかる.これは 流下方向に堆積した砂により水路の流下方向の流れが妨げ られ,横断方向へと流れが変化したためと考えられる.

case3-3

は他の

case

に比べ堆積高が最も早く水面付近に至り,

勾配が上がるにつれて土砂堆積範囲の拡大が鈍化している ことから,拡幅部における土砂堆積範囲は拡幅部の河床勾 配が

1

つの要因となり変化すると考えられる.また土砂は 水面付近まで堆積している範囲は

case3-2

では面的であるの に対し,case3-3では点在しているが,

case3-2

より数が多く 広範囲に存在しており,流路が網状に形成されている.こ

れは

case3-2

では粒径が一様であるため砂の堆積形態が一様

であるのに対し,case3-3では非一様であるため,土砂が堆 積する位置にばらつきが生じる為であると考えられる.

4. 発散に噴流の流速分布の安定性

前章の結果より拡幅部における土砂の堆積形状が対称・

非対称となることから,拡幅部における流速分布は流れの 不安定を有する現象と考えられる.よって拡幅部における 広がる流れの流速分布の導出及び理論解析を行った.噴流 における流れは

Jeffery

(3)

Hamel

(4)らによって導出されてい るが対称流れのみ適応可能な基本式となっている.本論文 では流れ関数を用いることで対称・非対称流れ,双方を扱 うことができる拡がる流れの基本式の導出を行う.

4-1 流れ関数を用いた広がる流れの基本式の導出 2

枚の平行でない壁面の交線を

z

軸とする円柱座標系

(𝑟

𝜃

𝑧)を用い, z

軸からの距離をr,壁の位置を

𝜃 = ±α

と する.円筒座標の速度成分を

(u,v

,w)とする.また定常で 純粋に放射的な

2

次元流れを仮定すると連続式及び運動方 程式は

(7.1), (7.2), (7.3)

(7.4)となる.

𝑟 𝑟

𝑟 = (7.1)

𝑟 = 𝑟

𝑟 𝑟

𝑟 𝑟 𝜃 𝑟 (7.2) =

𝑟 𝜃

𝑟

𝜃 (7.3)

𝑧 = (7.4)

(7.2)を 𝜃

で微分し,

(7.3)に 𝑟

を乗じた式を

𝑟

で偏微分する.こ の

2

つの式の差を取ると次式が導かれる.

𝜃 { 𝑟 } =

𝜃 𝑟 𝑟 𝑟 𝜃 𝑟

𝜃 𝑟 𝜃 (7.5) (7.5)を 𝜃

で微分し,

=

𝜈𝑟

𝑓 𝜃

と置くと

𝜃 𝑓 𝑟( 𝑓

𝑟 ) = 𝑟

𝑓 𝜃 𝑟

𝑓 𝜃 𝑟

𝑓 𝜃 𝑟

𝑓

𝜃

(7.6)

となり,(7.6)× 𝑟 より

𝑓

𝜃 = 𝑓 𝜃

𝑓

𝜃 (7.7)

となる.なお

= 𝑟 𝜃

=

𝑟

(7.8)

とすると

𝑟

点での 𝜃 の最大値である.一方

𝑟

も 流路の幅であるから

× 𝑟

=

= (7.9)

図-7 case3-1 における通水 18 時間後の 水深のコンター図

図-8 case3-2 における通水 18 時間後の 水深のコンター図

図-9 case3-3 における通水 18 時間後の 水深のコンター図

(4)

としてもよい.よって

(7.7)

𝜃 = 𝜃 =

𝜃

𝜃 (7.10)

となり,

= (7.11)

となる.ここで無次元化を行う.

𝑓 =

= 𝜃 =

(7.12)

𝜃 = 𝑓

𝜃 = 𝑓

𝜃 =

(7.13) 𝑓 𝑓

𝑓

𝑓

= (7.14) (7.14)を整理すると次式となる.

𝑓𝑓 𝑓

𝑓 = (7.15) (7.15)は非対称流れを扱うことができない.ここで流れ関数

を用い,

𝜃で積分すると

𝜃 𝜃

𝜃 = (7.16)

となり

= 𝑄𝑓 𝜃

と置き,整理すると

𝑓

𝜃 𝑓 𝜃 𝑓 𝜃 = (7.17)

と表すことができる.ここで境界条件は以下である.

𝑓 =

𝑓 =

𝑓 =

𝑓 = (7.18) 3

次方程式における境界条件は

4

つとなり,未知のパラメー タ

という固有値問題となり,任意の Reynolds

数を与え,

シューティング法を用いることで解を得ることができる.

また境界条件は

𝑓

𝑓

の差が1となる任意の値を 与えるものとする.

4-2 理論解析の結果及び実験による検証

図-10

に理解析結果から得られた流速分布の一例を示す.

図-10

𝜃

を固定し

Reynolds

数を変化させたものである.

Reynolds

数の変化により流速分布が対称・非対称となるこ

とや両岸で負の流速を持つ.また流速分布が急変すること から広がる流れの流速分布は分岐理論に従う現象であと考 えられる.

図-11

に実験で用いた開水路の概要図を示す.本実験では 理論の検証を定性的に行うため広がる流れの開水路実験を 行った.実験では勾配及び流量を一定とし,拡幅部の角度

𝜃

のみを変化させ,上流側から染料を流すことで拡幅部の流 速分布の形状を写真から判断した.結果の写真を写真-2に 示す.写真より

𝜃 = °

では対称流れとなり,

𝜃 = 3 °

では 非対称である.理論解析と開水路実験における条件は異な るが,理論解析と同様に開水路実験においても拡幅部にお ける流速分布が対称・非対称となることが分かる.

5. 結論

本研究で得られた知見を以下に示す.

1)

河口の水位が低い場合は河道内の洗掘が多くなるため 拡幅部の堆積量が多くなり,流量が低い場合は砂の堆 積形状が横断方向に堆積することを示した.

2)

拡幅部が緩勾配に近づくにつれ横断方向に土砂が堆積 することを示した.また河口部近傍の拡幅部では横断 方向に 2 山堆積することを示した.

3)

流れ関数を用い,対称・非対称流れを扱うことができ る噴流における基本式を導出した.

4) 導出した理論解析及び開水路実験の結果から拡幅部の 流速分布は不安定性を有すること,分岐理論に従う現 象であることを示した.このことから拡幅部における 土砂の堆積形状は対称・非対称となることを示した.

参考文献

1) 芦田和夫・澤井健二・謝 正論:二次元水域における砂州の発達・

変動に関する研究-掃流砂による砂州の発達・変動過程に関する 実験―, 京都大学防災科学研究所年報,第30号B-2,1987 pp.475-491.

2) Muto, Tetsuji,Steel, Ron J,Swenson, John B.(2011)Autostratigraphy: A framework norm for genetic stratigraphy JOURNAL OF SEDIMENTARY RESEARCH 77 1-2 pp2-12

3) Jeffery,G.B.(1915),”The Two-Dimensional Steady Motion of a Viscous Fluid”,Philosophical magazine,Vol.29,pp.455-465

4)

Hamel, G. (1916), "Spiralfömrige Bewegungen zäher Flüssigheiten"

Jahresbericht der Deutschen Mathematiker-Vereinigung, Vol. 25, pp.

34-60.

図-10 拡がる流れの理論の解析結果の一例

図-11 実験に用いた水路の概要図

写真-2 𝜃を変化させた時の拡幅部の風景
