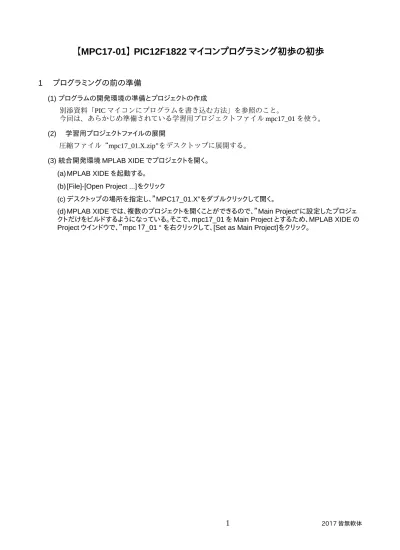

MPC17-01

】

PIC12F1822

マイコンプログラミング初歩の初歩

1 プログラミングの前の準備

(1) プログラムの開発環境の準備とプロジェクトの作成

　　　別添資料「PICマイコンにプログラムを書き込む方法」を参照のこと。

　　　今回は、あらかじめ準備されている学習用プロジェクトファイルmpc17_01を使う。

(2) 　学習用プロジェクトファイルの展開

圧縮ファイル“mpc17_01.X.zip”をデスクトップに展開する。

(3) 統合開発環境MPLAB XIDEでプロジェクトを開く。

(a) MPLAB XIDEを起動する。

(b) [File]-[Open Project ...]をクリック

(c)デスクトップの場所を指定し、”MPC17_01.X”をダブルクリックして開く。

(d) MPLAB XIDEでは、複数のプロジェクトを開くことができるので、”Main Project”に設定したプロジェクトだけをビルドするようになっている。そこで、mpc17_01をMain Projectとするため、MPLAB XIDEの

(2)

2 マイコンで

LED

を点滅（いわゆる”L

チカ”）するまで

(1) 回路図

(2) 実体配線図

(3) 関連知識：マイコンのピン配置

　マイコンに限らずICの端子（ピン）には番号があり、凹部を

左に置いたときに、左下から反時計回りに1, 2, 3, …と振られて

いる。（図）

　このテキストで使用するワンチップマイコンPIC12F1822のピンには、複数の機能が割

り当てられているが、この後の説明で使用する機能は、右図のとおりである。

(4) PICkit3の接続

図のように、PICkit3を接続する。

図では、単３乾電池３本としているが、２本でも動作する。

PIC 12F1822 1234 5 6 7 8

凹を左に

A

+

-PIC 12F1822 A A

150Ω

茶緑茶金

部品

PIC 12F1822

PINの機能

1 23 4 5 6 7 8

VDD +電源

RA5

入出力 _{アナログ入力}RA4/AN3 ポート

RA3 入力 RA2 入出力

RA1 入出力 RA0/CPS0

入出力/タッチセンサ

VSS -電源

PICkit3

PIC

12F1822 VSS Ground

VDD

(3)

(5) プログラムの編集

(a) MPLAB XIDEの画面で、”MPC17_01”-”Header Files”-”mpc_settings.h”を開く。

(b) 22行目を修正

#define BLINK_INTERVAL 10000 // LEDが点滅する時間間隔

数値の10000を変えると、LEDが点滅する時間間隔を変えら

れる。

(6) ビルドと書き込み

[Make and Program Device Main Project]のアイコンをクリック

[CAUTION]警告のダイアログボックスが表示されたら、

電源が正しく接続されていることを確認して、[OK]をクリック。

（標準では、PICkit3から電源供給をしないので、問題はない）

※書き込みの段階で、赤い字でエラーメッセージが出る場合、電源が接続されていなかったり、ジャンパーコードの接続に不具合があったりすることが多い。

(4)

3 ブザーを鳴らす

電源を入れるとブザが鳴る回路とプログラム

(1) 回路図

(2) 実体配線図

(3) プログラム

(a) MPLAB XIDEの画面で、”MPC17_01”-”Source Files”-”mpc17_01_main.c”を開く。

bootBeep(); //　起動時の音を鳴らす。

行頭の //　を削除する。

電源が正しく接続されていることを確認して、[OK]をクリッ

ク。

X IDEの下側の[Output]に[Programming/Verify complete]と表示されたら、書き込み完了。

部品

圧電ブザー

A

+

(5)

4 タイマ（決まった時間が経過したらブザーを鳴らす）

電源を入れてから決まった時間（秒数）が経過したらブザーを鳴らす回路とプログラム

(1) 回路図

　　　前と同じ。

(2) 実体配線図

　　前と同じ。

(3) プログラム

initTimer0(); // Timer0 の初期化

(c) 47行目を修正

T0Counter = 0; // タイマをリセットする。

(d) 55行目と62行目の行頭の//を削除する。

// タイマを使う

if (T0Counter > TIMER_1SEC * TIME_LIMIT) { // TIME_LIMIT[秒]たったら alarmBeep(); // アラームを鳴らす // ledOff(); // LED を消す

// while(!isTouch(CAP_PAD)); // タッチセンサが落ち着くまで待つ // while(isTouch(CAP_PAD)); // タッチセンサに触るまで待つ // startBeep(); // スタートの音を鳴らす

// T0Counter = 0; // タイマをリセットする。 }

ク。

X IDEの下側の[Output]に[Programming/Verify complete]と表示されたら、書き込み完了。

A

+

(6)

5 静電式タッチセンサ

　タッチすると、タイマが計時を始める回路とプログラム。

(1) 回路図

(2) 実体配線図

(3) プログラム

(b) 38行目の行頭の//　を削除する。

initCPSV(); // 静電容量式タッチセンサの初期化

(c) 44-46行目の行頭の//　を削除する。

// タッチセンサを使う

while (!isTouch(CAP_PAD)); // タッチセンサが落ち着くまで待つ while (isTouch(CAP_PAD)); // タッチセンサに触るまで待つ startBeep(); // スタートの音を鳴らす

(d) 57-61行目の行頭の//を削除する。

ledOff(); // LEDを消す

while(!isTouch(CAP_PAD)); // タッチセンサが落ち着くまで待つ while(isTouch(CAP_PAD)); // タッチセンサに触るまで待つ startBeep(); // スタートの音を鳴らす

T0Counter = 0; // タイマをリセットする。

部品

ジャンパ線

A

+

(7)

ク。

X IDEの下側の[Output]に[Programming/Verify complete]と

表示されたら、書き込み完了。

(5) マイコンの再起動

静電式タッチセンサを有効にするには、プログラムを書き込んだ後、以下の操作を行う。

(a) PICkit3の接続を外す。

(b)電池を外す。

(c)電池を入れる。（マイコンをリセット）

(6) アラームが鳴るまでの時間を設定

(a) MPLAB XIDEの画面で、”MPC17_01”-”Header Files”-”mpc_settings.h”を開く。

// タイマの制御

#define TIME_LIMIT 10 // アラームが鳴るまでの時間（秒）

数値の10を変えると、タイマが動作してアラームが鳴るまで
