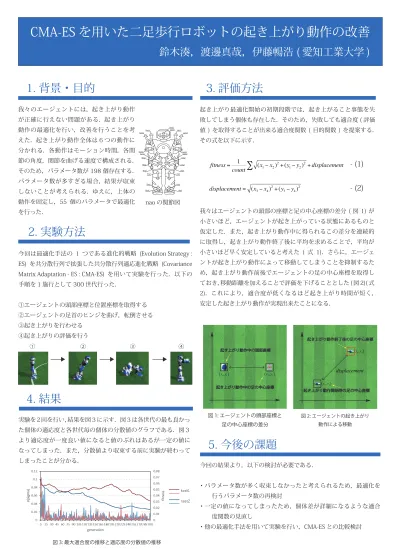

CMA-ES を用いた二足歩行ロボットの起き上がり動作の改善
鈴木湊，渡邊真哉，伊藤暢浩 ( 愛知工業大学 )
1. 背景・目的
2. 実験方法
4. 結果
5. 今後の課題
今回は最適化手法の 1 つである進化的戦略 (Evolution Strategy : ES) を共分散行列で拡張した共分散行列適応進化戦略 (Covariance Matrix Adaptation - ES : CMA-ES) を用いて実験を行った．以下の 手順を 1 施行として 300 世代行った．
①エージェントの頭部座標と位置座標を取得する
②エージェントの足首のヒンジを曲げ，転倒させる
③起き上がりを行わせる
④起き上がりの評価を行う
我々はエージェントの頭部の座標と足の中心座標の差分 ( 図 1) が 小さいほど，エージェントが起き上がっている状態にあるものと 仮定した．また，起き上がり動作中に得られるこの差分を連続的 に取得し，起き上がり動作終了後に平均を求めることで，平均が 小さいほど早く安定していると考えた ( 式 1)．さらに，エージェ ントが起き上がり動作によって移動してしまうことを抑制するた め，起き上がり動作前後でエージェントの足の中心座標を取得し ておき，移動距離を加えることで評価を下げることとした ( 図 2)( 式 2)．これにより，適合度が低くなるほど起き上がり時間が短く， 安定した起き上がり動作が実現出来たことになる．
実験を2回を行い，結果を図３に示す．図３は各世代の最も良かっ た個体の適応度と各世代毎の個体の分散値のグラフである．図３ より適応度が一度良い値になると値のぶれはあるが一定の値に なってしまった．また，分散値より収束する前に実験が終わって しまったことが分かる．
今回の結果より，以下の検討が必要である．
・パラメータ数が多く収束しなかったと考えられるため，最適化を 行うパラメータ数の再検討
・一定の値になってしまったため，個体差が詳細になるような適合 度関数の見直し
・他の最適化手法を用いて実験を行い，CMA-ES との比較検討
① ② ③ ④
起き上がり最適化開始の初期段階では，起き上がること事態を失 敗してしまう個体も存在した．そのため，失敗しても適合度 ( 評価 値 ) を取得することが出来る適合度関数 ( 目的関数 ) を提案する． その式を以下に示す．
図 3: 最大適合度の推移と適応度の分散値の推移
displacement
起き上がり動作開始時の足の中心座標 起き上がり動作終了後の足の中心座標
x4,y4
x3,y3
図 2: エージェントの起き上がり 動作による移動
x1,y1
起き上がり動作中の足の中心座標 起き上がり動作中の頭部座標
x2,y2
図 1: エージェントの頭部座標と 足の中心座標の差分
- (1)
- (2)
fitness = 1
count (x1 x2)
2 + (y1 y2)2 + displacement
displacement = (x3 x4)2 + (y3 y4)2
