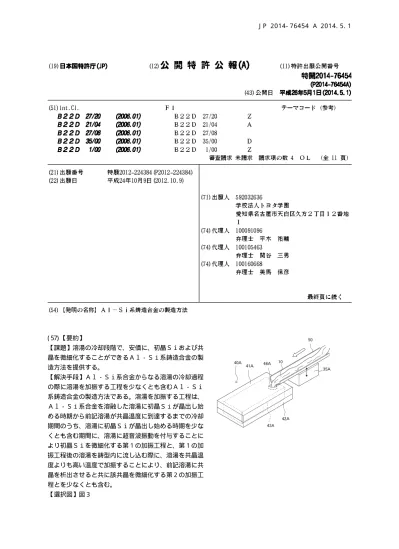

10 ( 57) 【要約】
【課題】溶湯の冷却段階で、安価に、初晶Ｓｉおよび共 晶を微細化することができるＡｌ−Ｓｉ系鋳造合金の製 造方法を提供する。
【解決手段】Ａｌ−Ｓｉ系合金からなる溶湯の冷却過程 の際に溶湯を加振する工程を少なくとも含むＡｌ−Ｓｉ 系鋳造合金の製造方法である。溶湯を加振する工程は、 Ａｌ−Ｓｉ系合金を溶融した溶湯に初晶Ｓｉが晶出し始 める時期から前記溶湯が共晶温度に到達するまでの冷却 期間のうち、溶湯に初晶Ｓｉが晶出し始める時期を少な くとも含む期間に、溶湯に超音波振動を付与することに より初晶Ｓｉを微細化する第１の加振工程と、第１の加 振工程後の溶湯を鋳型内に流し込む際に、溶湯を共晶温 度よりも高い温度で加振することにより、前記溶湯に共 晶を析出させると共に該共晶を微細化する第２の加振工 程とを少なくとも含む。
10
20
30
40
50 【 特 許 請 求 の 範 囲 】
【 請 求 項 １ 】
Ａ ｌ − Ｓ ｉ 系 合 金 を 溶 融 し て Ａ ｌ − Ｓ ｉ 系 合 金 か ら な る 溶 湯 を 得 る 溶 融 工 程 と 、 前 記 溶 湯 の 冷 却 過 程 の 際 に 、 前 記 溶 湯 を 加 振 す る 工 程 と 、 加 振 さ れ た 溶 湯 を 鋳 型 内 に 流 し 込 ん で 鋳 造 す る 工 程 と を 少 な く と も 含 む Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 の 製 造 方 法 で あ っ て 、
前 記 溶 湯 を 加 振 す る 工 程 は 、 Ａ ｌ − Ｓ ｉ 系 合 金 を 溶 融 し た 溶 湯 に 初 晶 Ｓ ｉ が 晶 出 し 始 め る 時 期 か ら 前 記 溶 湯 が 共 晶 温 度 に 到 達 す る ま で の 冷 却 期 間 の う ち 、 前 記 溶 湯 に 初 晶 Ｓ ｉ が 晶 出 し 始 め る 時 期 を 少 な く と も 含 む 期 間 に 、 前 記 溶 湯 に 超 音 波 振 動 を 付 与 す る こ と に よ り 前 記 初 晶 Ｓ ｉ を 微 細 化 す る 第 １ の 加 振 工 程 と 、
前 記 第 １ の 加 振 工 程 後 の 溶 湯 を 鋳 型 内 に 流 し 込 む 際 に 、 該 溶 湯 を 共 晶 温 度 よ り も 高 い 温 度 で 加 振 す る こ と に よ り 、 前 記 溶 湯 に 共 晶 を 析 出 さ せ る と 共 に 該 共 晶 を 微 細 化 す る 第 ２ の 加 振 工 程 と を 少 な く と も 含 む こ と を 特 徴 と す る Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 の 製 造 方 法 。
【 請 求 項 ２ 】
前 記 第 ２ の 加 振 工 程 に お い て 、 前 記 鋳 型 内 に 流 し 込 む 流 動 中 の 溶 湯 を 超 音 波 振 動 素 子 に 接 触 さ せ な が ら 、 前 記 溶 湯 を 加 振 す る こ と を 特 徴 と す る 請 求 項 １ に 記 載 の Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 の 製 造 方 法 。
【 請 求 項 ３ 】
前 記 第 ２ の 加 振 工 程 は 、 樋 を 介 し て 前 記 鋳 型 内 に 前 記 溶 湯 を 流 し 込 む も の で あ り 、 前 記 樋 を 振 動 さ せ る こ と に よ り 、 前 記 樋 を 流 れ る 溶 湯 を 加 振 す る こ と を 特 徴 と す る 請 求 項 １ ま た は ２ に 記 載 の Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 の 製 造 方 法 。
【 請 求 項 ４ 】
前 記 第 １ の 超 音 波 付 与 工 程 に お い て 、 前 記 溶 湯 の 湯 面 か ら 所 定 の 距 離 を 空 け て 配 置 し た 超 音 波 振 動 素 子 に よ り 、 前 記 溶 湯 に 超 音 波 振 動 を 非 接 触 で 付 与 す る こ と を 特 徴 と す る 請 求 項 １ ∼ ３ の い ず れ か に 記 載 の Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 の 製 造 方 法 。
【 発 明 の 詳 細 な 説 明 】 【 技 術 分 野 】
【 ０ ０ ０ １ 】
本 発 明 は 、 Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 の 製 造 方 法 に 係 り 、 特 に 溶 湯 を 冷 却 さ せ る 際 に 超 音 波 振 動 を 利 用 し た Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 の 製 造 方 法 に 関 す る 。
【 背 景 技 術 】 【 ０ ０ ０ ２ 】
従 来 か ら 、 超 音 波 を 液 体 に 照 射 し た と き 、 液 体 中 へ の 音 響 流 や 超 音 波 キ ャ ビ テ ー シ ョ ン の 発 生 が 広 く 知 ら れ て い る 。 金 属 液 相 プ ロ セ ス へ の 超 音 波 の 適 用 も 多 数 報 告 さ れ て お り 、 中 で も 超 音 波 に よ る 凝 固 組 織 の 微 細 化 は 古 く か ら 知 ら れ て い る 。 こ の よ う な 凝 固 組 織 の 微 細 化 は 、 金 属 を 溶 融 し た 溶 湯 に 超 音 波 振 動 し た 際 に 、 溶 湯 内 に 発 生 す る キ ャ ビ テ ー シ ョ ン な ど の 物 理 現 象 が 密 接 に 関 係 す る と 言 わ れ お り 、 超 音 波 振 動 を ア ル ミ ニ ウ ム 合 金 の 鋳 造 プ ロ セ ス に 適 用 す る こ と は 公 知 と な っ て い る 。
【 ０ ０ ０ ３ 】
10
20
30
40
50 る よ う に な る 。
【 先 行 技 術 文 献 】 【 特 許 文 献 】 【 ０ ０ ０ ４ 】
【 特 許 文 献 １ 】 特 開 ２ ０ ０ ８ − ２ ７ ２ ８ １ ９ 号 公 報 【 発 明 の 概 要 】
【 発 明 が 解 決 し よ う と す る 課 題 】 【 ０ ０ ０ ５ 】
し か し な が ら 、 上 述 し た 特 許 文 献 １ の 技 術 で は 、 液 相 線 を 挟 ん だ 領 域 で し か 、 溶 湯 を 加 振 し て い な い た め 、 初 晶 Ｓ ｉ を 微 細 化 す る こ と が で き た と し て も 、 共 晶 を 微 細 化 す る こ と が で き な い 。 そ こ で 、 共 晶 が 析 出 す る 領 域 を 狙 っ て 溶 湯 を 加 振 し た 場 合 に は 、 初 晶 Ｓ ｉ が 先 に 析 出 し て し ま う お そ れ が あ る 。
【 ０ ０ ０ ６ 】
そ こ で 、 初 晶 Ｓ ｉ の 晶 出 か ら 共 晶 が 晶 出 す る ま で の 時 間 を 短 縮 す べ く 、 超 音 波 振 動 発 生 溶 湯 の 冷 却 速 度 を 高 め よ う と し た 場 合 に は 、 超 音 波 振 動 発 生 器 の ホ ー ン が 熱 衝 撃 に よ る 破 損 す る お そ れ が あ っ た 。
【 ０ ０ ０ ７ 】
ま た 、 ホ ー ン 上 を 流 れ る 溶 湯 の 流 動 距 離 を よ り 長 く し て 、 ホ ー ン 上 で 、 初 晶 Ｓ ｉ の 晶 出 か ら 共 晶 が 晶 出 す る ま で 、 溶 湯 に 超 音 波 振 動 を 付 与 す る こ と も 考 え ら れ る が 、 こ の よ う な 場 合 に は 、 ホ ー ン を 大 型 化 す る 必 要 が あ り 、 設 備 が 大 型 化 し 、 設 備 コ ス ト が 高 価 な も の に な っ て し ま う 。
【 ０ ０ ０ ８ 】
本 発 明 は 、 こ の よ う な 点 を 鑑 み て な さ れ た も の で あ り 、 そ の 目 的 と す る と こ ろ は 、 溶 湯 の 冷 却 段 階 で 、 安 価 に 、 初 晶 Ｓ ｉ お よ び 共 晶 を 微 細 化 す る こ と が で き る Aｌ − Ｓ ｉ 系 鋳 造 合 金 の 製 造 方 法 を 提 供 す る こ と に あ る 。
【 課 題 を 解 決 す る た め の 手 段 】 【 ０ ０ ０ ９ 】
上 記 課 題 を 鑑 み て 、 本 発 明 に 係 る Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 の 製 造 方 法 は 、 Ａ ｌ − Ｓ ｉ 系 合 金 を 溶 融 し て Ａ ｌ − Ｓ ｉ 系 合 金 か ら な る 溶 湯 を 得 る 溶 融 工 程 と 、 前 記 溶 湯 の 冷 却 過 程 の 際 に 、 前 記 溶 湯 を 加 振 す る 工 程 と 、 加 振 さ れ た 溶 湯 を 鋳 型 内 に 流 し 込 ん で 鋳 造 す る 工 程 と を 少 な く と も 含 む Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 の 製 造 方 法 で あ っ て 、 前 記 溶 湯 を 加 振 す る 工 程 は 、 Ａ ｌ − Ｓ ｉ 系 合 金 を 溶 融 し た 溶 湯 に 初 晶 Ｓ ｉ が 晶 出 し 始 め る 時 期 か ら 前 記 溶 湯 が 共 晶 温 度 に 到 達 す る ま で の 冷 却 期 間 の う ち 、 前 記 溶 湯 に 初 晶 Ｓ ｉ が 晶 出 し 始 め る 時 期 を 少 な く と も 含 む 期 間 に 、 前 記 溶 湯 に 超 音 波 振 動 を 付 与 す る こ と に よ り 前 記 初 晶 Ｓ ｉ を 微 細 化 す る 第 １ の 加 振 工 程 と 、 前 記 第 １ の 加 振 工 程 後 の 溶 湯 を 鋳 型 内 に 流 し 込 む 際 に 、 該 溶 湯 を 共 晶 温 度 よ り も 高 い 温 度 で 加 振 す る こ と に よ り 、 前 記 溶 湯 に 共 晶 を 析 出 さ せ る と 共 に 該 共 晶 を 微 細 化 す る 第 ２ の 加 振 工 程 と を 少 な く と も 含 む こ と を 特 徴 と す る 。
【 ０ ０ １ ０ 】
本 発 明 に よ れ ば 、 第 １ の 加 振 工 程 に お い て 、 溶 湯 に 初 晶 Ｓ ｉ が 晶 出 し 始 め る 時 期 か ら 前 記 溶 湯 が 共 晶 温 度 に 到 達 す る ま で の 期 間 の う ち 、 前 記 溶 湯 に 初 晶 Ｓ ｉ が 晶 出 し 始 め る 時 期 を 少 な く と も 含 む 期 間 に 、 溶 湯 に 超 音 波 振 動 を 付 与 す る 。 こ の 期 間 に お い て 、 超 音 波 振 動 を 溶 湯 に 付 与 す る こ と に よ り 、 溶 湯 内 に キ ャ ビ テ ー シ ョ ン 気 泡 は 発 生 す る 。 こ の キ ャ ビ テ ー シ ョ ン 気 泡 が 、 初 晶 Ｓ ｉ の 異 質 生 成 時 の 核 と な る と 考 え ら れ る 。
【 ０ ０ １ １ 】
こ の 結 果 、 超 音 波 振 動 を 付 与 し な い も の に 比 べ て 、 初 晶 Ｓ ｉ を よ り 多 く 晶 出 さ せ る こ と が で き る 。 晶 出 し た 初 晶 Ｓ ｉ は 、 超 音 波 振 動 を 付 与 し な い も の に 比 べ て 、 微 細 化 さ れ た 初 晶 Ｓ ｉ で あ り 、 こ の 初 晶 Ｓ ｉ が 溶 湯 内 に お い て 均 一 に 分 散 す る 。 な お 、 本 発 明 で い う 「 微 細 化 す る 」 と は 、 超 音 波 振 動 を 溶 湯 に 付 与 し な い 場 合 に 比 べ て 、 そ の 結 晶 が 微 細 化 す る こ と を い う 。
10
20
30
40
50 次 に 、 第 ２ の 加 振 工 程 に お い て 、 前 記 第 １ の 加 振 工 程 後 の 溶 湯 を 鋳 型 内 に 流 し 込 む 際 に
、 該 溶 湯 を 共 晶 温 度 よ り も 高 い 温 度 で 加 振 す る 。 こ れ に よ り 、 （ 溶 湯 の 未 加 振 時 の ） 共 晶 温 度 よ り も 高 い 温 度 に お い て 、 溶 湯 内 に キ ャ ビ テ ー シ ョ ン 気 泡 が 発 生 す る こ と で 溶 湯 の 一 部 に 圧 力 が 付 与 さ れ る 。 こ の 結 果 、 従 来 で は （ 溶 湯 の 未 加 振 時 の ） 共 晶 温 度 に お い て Ａ ｌ − Ｓ ｉ の 共 晶 が 析 出 し つ つ 溶 湯 の 凝 固 が 促 進 さ れ る と こ ろ 、 こ の 共 晶 温 度 よ り も 高 い 温 度 （ 具 体 的 に は 共 晶 温 度 よ り も ５ ０ ℃ 程 度 高 い 温 度 ） に お い て 、 溶 湯 の 流 動 性 が よ り 高 い 状 態 で Ａ ｌ − Ｓ ｉ の 共 晶 を 析 出 さ せ て 、 こ れ を 微 細 化 す る こ と が で き る 。
【 ０ ０ １ ３ 】
こ の よ う に し て 、 第 １ お よ び 第 ２ の 加 振 工 程 を 経 た 溶 湯 を 鋳 型 内 に 流 し 込 む こ と に よ り 、 初 晶 Ｓ ｉ お よ び Ａ ｌ − Ｓ ｉ の 共 晶 が 微 細 化 さ れ た Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 を 、 簡 易 的 か つ 安 価 に 製 造 す る こ と が で き る 。
【 ０ ０ １ ４ 】
よ り 好 ま し い 態 様 と し て は 、 前 記 第 ２ の 加 振 工 程 に お い て 、 前 記 鋳 型 内 に 流 し 込 む 流 動 中 の 溶 湯 を 超 音 波 振 動 素 子 に 接 触 さ せ な が ら 前 記 溶 湯 を 加 振 す る 。 本 発 明 に よ れ ば 、 第 ２ の 加 振 工 程 に お い て 、 鋳 型 内 に 流 し 込 む 流 動 中 の 溶 湯 を 超 音 波 振 動 素 子 に 接 触 さ せ な が ら 、 直 接 的 に 溶 湯 を 加 振 す る （ 溶 湯 に 超 音 波 振 動 を 付 与 す る ） の で 、 効 率 良 く Ａ ｌ − Ｓ ｉ の 共 晶 を 析 出 さ せ て 、 こ れ を 微 細 化 す る こ と が で き る 。
【 ０ ０ １ ５ 】
ま た 、 別 の 好 ま し い 態 様 と し て は 、 前 記 第 ２ の 加 振 工 程 は 、 樋 を 介 し て 前 記 鋳 型 内 に 前 記 溶 湯 を 流 し 込 む も の で あ り 、 前 記 樋 を 振 動 さ せ る こ と に よ り 、 前 記 樋 を 流 れ る 溶 湯 を 加 振 す る 。 本 発 明 に よ れ ば 、 樋 を 介 し て 間 接 的 に 樋 を 流 れ る 溶 湯 を 加 振 す る の で 、 加 振 装 置 そ の も の が 直 接 溶 湯 に 晒 さ れ る こ と が な く 、 装 置 の 長 寿 命 化 を 図 る こ と が で き る 。
【 ０ ０ １ ６ 】
ま た 、 前 記 第 １ の 超 音 波 付 与 工 程 に お い て 、 前 記 溶 湯 の 湯 面 か ら 所 定 の 距 離 を 空 け て 配 置 し た 超 音 波 振 動 素 子 に よ り 、 前 記 溶 湯 に 超 音 波 振 動 を 非 接 触 で 付 与 す る こ と が 好 ま し い 。 溶 湯 に 超 音 波 振 動 を 非 接 触 で 付 与 す る こ と に よ り 、 超 音 波 振 動 素 子 が 直 接 溶 湯 に 接 触 し な い の で 、 素 子 の 長 寿 命 化 を 図 る こ と が で き る ば か り で な く 、 溶 湯 中 の ノ ロ （ Ａ l
２ Ｏ３
） の 発 生 を 抑 制 す る こ と が で き る 。 【 発 明 の 効 果 】
【 ０ ０ １ ７ 】
本 発 明 に よ れ ば 、 溶 湯 の 冷 却 段 階 で 、 安 価 に 、 初 晶 Ｓ ｉ お よ び 共 晶 を 微 細 化 す る こ と が で き る 。
【 図 面 の 簡 単 な 説 明 】 【 ０ ０ １ ８ 】
【 図 １ 】 本 発 明 の 一 実 施 形 態 に 係 る Ａ ｌ − Ｓ ｉ 系 合 金 溶 湯 に 第 １ の 加 振 を 付 与 す る 工 程 を 説 明 す る た め の 模 式 的 概 念 図 。
【 図 ２ 】 図 １ に 示 す 第 １ の 加 振 工 程 後 、 Ａ ｌ − Ｓ ｉ 系 合 金 溶 湯 に 第 ２ の 加 振 を 付 与 す る 工 程 を 説 明 す る た め の 模 式 的 概 念 図 。
【 図 ３ 】 図 ２ の 第 ２ の 加 振 工 程 を 行 う た め の 別 の 態 様 を 説 明 す る た め の 模 式 図 。
【 図 ４ 】 第 １ の 加 振 お よ び 第 ２ の 加 振 工 程 に お い て 、 溶 湯 を 加 振 す る 期 間 を 説 明 す る た め の 図 。
【 図 ５ 】 実 施 例 １ お よ び 比 較 例 １ ∼ ３ に 係 る Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 の 製 造 方 法 に よ り 製 造 さ れ た 鋳 造 品 の 上 面 図 。
【 図 ６ 】 実 施 例 １ お よ び 比 較 例 １ ∼ ３ に 係 る Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 の 上 部 の ミ ク ロ 組 織 を 示 す 写 真 図 。
【 図 ７ 】 実 施 例 １ お よ び 比 較 例 １ ∼ ３ に 係 る Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 の 下 部 の ミ ク ロ 組 織 を 示 す 写 真 図 。
【 発 明 を 実 施 す る た め の 形 態 】 【 ０ ０ １ ９ 】
10
20
30
40
50 合 金 溶 湯 に 第 １ の 加 振 を 付 与 す る 工 程 を 説 明 す る た め の 模 式 的 概 念 図 で あ る 。 図 ２ は 、 図
１ に 示 す 第 １ の 加 振 工 程 後 、 Ａ ｌ − Ｓ ｉ 系 合 金 溶 湯 に 第 ２ の 加 振 を 付 与 す る 工 程 を 説 明 す る た め の 模 式 的 概 念 図 で あ り 、 図 ３ は 、 図 ２ の 第 ２ の 加 振 工 程 を 行 う た め の 別 の 態 様 を 説 明 す る た め の 模 式 図 で あ る 。 図 ４ は 、 第 １ の 加 振 お よ び 第 ２ の 加 振 工 程 に お い て 、 溶 湯 を 加 振 す る 期 間 を 説 明 す る た め の 図 で あ る 。
【 ０ ０ ２ ０ 】
本 実 施 形 態 で は 、 Ｓ ｉ が １ ２ 質 量 ％ 以 上 含 有 し た 過 共 晶 Ａ ｌ − Ｓ ｉ 系 合 金 で あ る 溶 湯 １ ０ か ら Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 を 製 造 方 法 で あ る 。 こ の 製 造 方 法 で は 、 ま ず 、 Ａ ｌ − Ｓ ｉ 系 合 金 の 素 材 を 溶 融 し て Ａ ｌ − Ｓ ｉ 系 合 金 か ら な る 溶 湯 を 得 る （ 溶 融 工 程 ） 。
【 ０ ０ ２ １ 】
次 に 、 図 １ ∼ 図 ３ に 示 す 如 く 、 溶 湯 の 冷 却 過 程 の 際 に 、 溶 湯 １ ０ を 加 振 す る （ 加 振 す る 工 程 ） 。 加 振 工 程 は 第 １ の 加 振 工 程 と 第 ２ 加 振 の 工 程 か ら な る 。 第 １ の 加 振 工 程 で は 、 図 １ に 示 す よ う に 、 凝 固 過 程 （ 冷 却 過 程 ） の 溶 湯 １ ０ の 湯 面 か ら 所 定 の 距 離 を 空 け て 配 置 し た 超 音 波 振 動 素 子 ２ ０ に よ り 、 非 接 触 で 溶 湯 １ ０ に 超 音 波 振 動 を 付 与 す る 。
【 ０ ０ ２ ２ 】
よ り 具 体 的 に は 、 Ａ ｌ − Ｓ ｉ 系 合 金 を 溶 融 し た 溶 湯 １ ０ を ラ ド ル な ど の 処 理 容 器 ３ ０ に 収 容 し 、 図 ４ に 示 す よ う に 、 溶 湯 １ ０ に 初 晶 Ｓ ｉ が 晶 出 し 始 め る 時 期 か ら 前 記 溶 湯 が 共 晶 温 度 に 到 達 す る ま で の 冷 却 期 間 の う ち 、 溶 湯 １ ０ に 初 晶 Ｓ ｉ が 晶 出 し 始 め る 時 期 を 少 な く と も 含 む 期 間 に 、 溶 湯 に 超 音 波 振 動 を 付 与 し （ 具 体 的 に は 、 １ ９ ． １ ５ ｋ Ｈ ｚ ） 、 初 晶 Ｓ ｉ を 微 細 化 す る 。
【 ０ ０ ２ ３ 】
図 １ に 示 す 如 く 、 溶 湯 １ ０ に 超 音 波 振 動 が 付 与 さ れ る と 、 溶 湯 １ ０ の 湯 面 近 傍 領 域 が 振 動 す る と と も に 、 溶 湯 １ ０ の 湯 面 と 超 音 波 振 動 素 子 ２ ０ の 間 で 空 気 の 対 流 が 起 こ っ て 溶 湯 １ ０ の 湯 面 が 冷 却 さ れ る 。 そ の た め 、 超 音 波 振 動 素 子 ２ ０ に 対 向 す る 溶 湯 １ ０ の 湯 面 の 近 傍 領 域 に お い て 多 数 の 結 晶 核 １ ０ ａ ・ １ ０ ａ ・ ・ ・ が 核 生 成 す る 。 ま た 、 溶 湯 １ ０ に 付 与 さ れ る 超 音 波 振 動 に よ り 、 溶 湯 １ ０ の 内 部 に 湯 面 か ら 底 部 に 向 か う 緩 や か な 強 制 対 流 が 発 生 す る 。
【 ０ ０ ２ ４ 】
こ の よ う に 、 超 音 波 振 動 を 溶 湯 １ ０ に 付 与 す る こ と に よ り 、 溶 湯 内 に キ ャ ビ テ ー シ ョ ン 気 泡 を 発 生 さ せ る こ と に よ り 、 溶 湯 １ ０ の 一 部 に 圧 力 を 付 与 し 、 超 音 波 振 動 を 付 与 し な い も の に 比 べ て 、 初 晶 Ｓ ｉ を よ り 多 く 晶 出 さ せ る こ と が で き る 。 晶 出 し た 初 晶 Ｓ ｉ は 、 超 音 波 振 動 を 付 与 し な い も の に 比 べ て 、 微 細 化 さ れ た 初 晶 Ｓ ｉ と な る 。 さ ら に 、 溶 湯 １ ０ に 超 音 波 振 動 を 非 接 触 で 付 与 す る こ と に よ り 、 超 音 波 振 動 素 子 ２ ０ が 直 接 溶 湯 に 接 触 し な い の で 、 素 子 の 長 寿 命 化 を 図 る こ と が で き る ば か り で な く 、 溶 湯 中 の ノ ロ （ Ａ l
２ Ｏ３ ） の 発
生 を 抑 制 す る こ と が で き る 。 【 ０ ０ ２ ５ 】
こ こ で 、 超 音 波 振 動 素 子 ２ ０ は 点 で は な く 、 所 定 の 面 積 を 有 し 、 湯 面 に 対 向 す る 面 か ら 振 動 を 発 す る こ と か ら 、 超 音 波 振 動 の 共 振 が 起 こ り 、 溶 湯 １ ０ の 湯 面 か ら 振 動 子 ま で の 距 離 に よ っ て は 超 音 波 振 動 が 増 幅 さ れ 、 あ る い は 相 殺 さ れ る 。 従 っ て 、 超 音 波 振 動 素 子 ２ ０ と 溶 湯 １ ０ の 湯 面 と の 間 の 所 定 の 距 離 は 、 （ １ ） 超 音 波 振 動 の 共 振 が 起 こ り 、 超 音 波 振 動 が 増 幅 さ れ る 距 離 で あ っ て 、 か つ 、 （ ２ ） 超 音 波 振 動 素 子 ２ ０ の 劣 化 等 の 影 響 が 抑 え ら れ る 範 囲 内 で 極 力 短 い こ と 、 が 望 ま し い 。
【 ０ ０ ２ ６ 】
本 明 細 書 で 、 図 ４ に 示 す よ う に 、 溶 湯 １ ０ に 初 晶 Ｓ ｉ が 晶 出 し 始 め る 時 期 は 、 溶 湯 １ ０ が 液 相 線 温 度 に 到 達 し た 時 期 を い う 。 こ こ で 、 第 １ の 加 振 工 程 の 好 ま し い 終 了 タ イ ミ ン グ は 、 初 晶 Ｓ ｉ の 微 細 化 、 加 振 に よ る 共 晶 の 析 出 を 考 慮 す る と 、 少 な く と も 共 晶 温 度 か ら ＋ ４ ６ ℃ ∼ ５ ２ ℃ 程 度 の 温 度 領 域 に な る ま で の 期 間 で あ る 。
【 ０ ０ ２ ７ 】
10
20
30
40
50 成 さ れ る 。 一 方 の 固 定 型 ４ １ と 可 動 型 ４ ２ と を 、 連 結 部 材 ４ ８ で 連 結 さ れ た 型 締 ピ ン ４ ７
で 型 締 め す る こ と に よ り 、 鋳 型 ４ ０ に は 鋳 造 品 の 形 状 に 応 じ た キ ャ ビ テ ィ ４ ３ が 形 成 さ れ る 。 固 定 型 ４ １ に は 、 金 属 が 溶 融 し た 溶 湯 を 注 入 す る た め の ゲ ー ト ４ ６ が 設 け ら れ て い る 。 ゲ ー ト ４ ６ を 介 し て 溶 湯 １ ０ が 、 プ ラ ン ジ ャ ４ ５ に よ り キ ャ ビ テ ィ ４ ３ 内 に 射 出 さ れ 、 そ の 内 部 に 充 填 さ れ る 。
【 ０ ０ ２ ８ 】
本 実 施 形 態 で は 、 第 １ の 加 振 工 程 後 に ラ ド ル ３ ０ ａ 内 の 溶 湯 １ ０ を 鋳 型 ４ ０ 内 に 流 し 込 む 際 に 、 溶 湯 １ ０ を 共 晶 温 度 よ り も 高 い 温 度 （ 具 体 的 に は 共 晶 温 度 か ら ＋ ４ ６ ℃ ∼ ５ ２ ℃ 程 度 ） で 加 振 す る こ と に よ り 、 溶 湯 １ ０ に 共 晶 を 析 出 さ せ る と 共 に 該 共 晶 を 微 細 化 す る 。 【 ０ ０ ２ ９ 】
具 体 的 に は 、 鋳 型 ４ ０ 内 に 流 し 込 む 流 動 中 の 溶 湯 １ ０ を 超 音 波 振 動 素 子 （ ホ ー ン ） ３ ５ に 接 触 さ せ な が ら 、 溶 湯 １ ０ を 加 振 す る （ 具 体 的 に は 、 １ ９ ． １ ５ ｋ Ｈ ｚ ） 。 こ れ に よ り 、 （ 溶 湯 の 未 加 振 時 の ） 共 晶 温 度 よ り も 高 い 温 度 に お い て 、 溶 湯 １ ０ 内 に キ ャ ビ テ ー シ ョ ン 気 泡 が 発 生 す る こ と で 溶 湯 の 一 部 に 圧 力 が 付 与 さ れ る 。
【 ０ ０ ３ ０ 】
こ の 結 果 、 従 来 で は （ 溶 湯 の 未 加 振 時 の ） 共 晶 温 度 に お い て Ａ ｌ − Ｓ ｉ の 共 晶 が 析 出 し つ つ 溶 湯 の 凝 固 が 促 進 さ れ る と こ ろ 、 こ の 共 晶 温 度 よ り も 高 い 温 度 （ 具 体 的 に は 共 晶 温 度 よ り も ５ ０ ℃ 程 度 高 い 温 度 ） に お い て 、 溶 湯 １ ０ の 流 動 性 が よ り 高 い 状 態 で Ａ ｌ − Ｓ ｉ の 共 晶 を 析 出 さ せ て 、 こ れ を 微 細 化 す る こ と が で き る 。
【 ０ ０ ３ １ 】
す な わ ち 、 第 ２ の 加 振 工 程 は 、 溶 湯 に 加 振 す る こ と に よ り 晶 出 点 を ず ら し 、 共 晶 温 度 （ 例 え ば 実 施 例 で は 、 共 晶 温 度 ５ ６ ４ ℃ ） 以 上 の 温 度 領 域 （ ５ ６ ４ ℃ ＋ ４ ６ ℃ ∼ ５ ２ ℃ ） で 、 共 晶 を 晶 出 さ せ 、 こ れ を 微 細 化 す る こ と が で き る 。 こ の と き に 、 通 常 、 過 共 晶 領 域 で は 晶 出 さ れ な い α − Ａ ｌ も 晶 出 す る 。
【 ０ ０ ３ ２ 】
特 に 、 本 実 施 形 態 で は 、 第 ２ の 加 振 工 程 に お い て 、 鋳 型 ４ ０ 内 に 流 し 込 む 流 動 中 の 溶 湯 １ ０ を 超 音 波 振 動 素 子 ３ ５ に 接 触 さ せ な が ら 、 直 接 的 に 溶 湯 １ ０ に 超 音 波 振 動 を 付 与 す る の で 、 効 率 良 く Ａ ｌ − Ｓ ｉ の 共 晶 を 析 出 さ せ て 、 こ れ を 微 細 化 す る こ と が で き る 。
【 ０ ０ ３ ３ 】
こ の よ う な 超 音 波 振 動 素 子 ３ ５ は 、 溶 湯 １ ０ を 加 振 す る こ と が で き 、 ゲ ー ト に 溶 湯 １ ０ に 案 内 す る こ と が で き る の で あ れ ば 、 板 状 、 ス リ ッ ト 状 、 溝 が 形 成 さ れ た 形 状 等 、 特 に 限 定 さ れ る も の で は な く 、 共 晶 を 晶 出 さ せ て 、 こ れ を 微 細 化 す る こ と が で き る の で あ れ ば 、 溶 湯 １ ０ に 超 音 波 振 動 を 付 与 し な く て も 、 溶 湯 １ ０ を 加 振 さ せ る だ け で も よ い 。
【 ０ ０ ３ ４ 】
ま た 、 第 ２ の 加 振 工 程 を 図 ３ に 示 す 重 力 鋳 造 を 行 う 際 に 行 っ て も よ い 。 図 ３ に 示 す よ う に 、 鋳 型 ４ ０ Ａ は 、 上 型 ４ １ Ａ お よ び 下 型 ４ ２ Ａ を 備 え て お り 、 上 型 ４ １ Ａ お よ び 下 型 ４ ２ Ａ を 型 締 め す る こ と に よ り 、 そ の 内 部 に キ ャ ビ テ ィ ４ ３ Ａ が 形 成 さ れ て い る 。
【 ０ ０ ３ ５ 】
上 型 ４ １ Ａ に は 、 キ ャ ビ テ ィ ４ ３ Ａ に 連 通 す る ゲ ー ト ４ ６ Ａ が 形 成 れ て お り 、 ゲ ー ト ４ ６ Ａ の 上 方 に は 、 溶 湯 １ ０ を 注 入 す る た め の 樋 ５ ０ が 形 成 さ れ て い る 。 樋 ５ ０ の 下 方 に は 、 樋 ５ ０ を 振 動 さ せ る 加 振 装 置 ３ ５ Ａ が 配 置 さ れ て お り 、 加 振 装 置 ３ ５ Ａ を た と え ば 上 下 方 向 に 振 動 さ せ る こ と に よ り 、 樋 ５ ０ を 流 れ る 溶 湯 １ ０ を 加 振 す る こ と が で き る 。 そ し て 、 こ の 加 振 さ れ た 溶 湯 １ ０ は 、 ゲ ー ト ４ ６ Ａ を 介 し て 、 キ ャ ビ テ ィ ４ ３ Ａ 内 に 注 入 さ れ 、 鋳 造 品 が 鋳 造 さ れ る 。
【 ０ ０ ３ ６ 】
こ の 実 施 形 態 に よ れ ば 、 加 振 装 置 ３ ５ Ａ に よ り 樋 ５ ０ を 介 し て 間 接 的 に 樋 ５ ０ を 流 れ る 溶 湯 １ ０ を 加 振 す る （ 具 体 的 に は 、 １ ０ ∼ ２ ０ ｋ Ｈ ｚ ） の で 、 溶 湯 １ ０ に Ａ ｌ − Ｓ ｉ の 共 晶 を 析 出 さ せ て こ れ を 微 細 化 す る こ と が で き る ば か り で な く 、 加 振 装 置 ３ ５ Ａ そ の も の が 直 接 溶 湯 １ ０ に 晒 さ れ る こ と が な く 、 装 置 の 長 寿 命 化 を 図 る こ と が で き る 。
10
20
30
40
50 こ の よ う に し て 、 図 １ お よ び 、 図 ２ ま た は 図 ３ に 示 す 装 置 を 用 い て 、 第 １ お よ び 第 ２ の
加 振 工 程 を 経 た 溶 湯 １ ０ を 鋳 型 内 に 流 し 込 む こ と に よ り 、 初 晶 Ｓ ｉ お よ び Ａ ｌ − Ｓ ｉ の 共 晶 が 微 細 化 さ れ た Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 を 、 簡 易 的 か つ 安 価 に 製 造 す る こ と が で き る 。 【 実 施 例 】
【 ０ ０ ３ ８ 】
以 下 に 本 実 施 形 態 を 実 施 例 に よ り 説 明 す る 。 【 ０ ０ ３ ９ 】
〔 実 施 例 １ 〕
実 施 例 １ で は 、 Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 を 製 造 し た 。 ま ず 、 過 共 晶 の Ａ ｌ − Ｓ ｉ 合 金 （ Ａ ３ ９ ０ ， Ｓ ｉ ： １ ６ ． ５ ∼ １ ７ ． ５ 質 量 ％ 、 Ｃ ｕ ： ４ ． ３ ∼ ４ ． ３ ６ 質 量 ％ 、 Ｍ ｇ ： ０ ． ３ ７ ∼ ０ ． ５ ２ 質 量 ％ 、 残 部 Ａ ｌ ） の 素 材 を 準 備 し （ 液 相 線 温 度 ６ ４ ８ ℃ 、 共 晶 温 度 ５ ６ １ ℃ 、 溶 融 温 度 ６ ８ ２ ℃ ） を 準 備 し 、 黒 鉛 る つ ぼ 内 に 投 入 し 、 こ れ を 溶 融 炉 内 に 投 入 し た 。 大 気 雰 囲 気 下 で 、 溶 融 炉 内 の 温 度 を ７ ０ ０ ℃ に し 、 溶 融 温 度 に 到 達 後 ２ ０ 分 間 、 脱 ガ ス と し て 、 高 純 度 Ａ ｒ ガ ス 、 ０ ． ７ ５ Ｍ Ｐ ａ 、 １ ． ０ Ｌ ／ ｍ ｉ ｎ の 条 件 で 供 給 し 、 ２ ０ 分 間 静 置 し た 。
【 ０ ０ ４ ０ 】
次 に 、 図 １ に 示 す 装 置 を 用 い て 、 第 １ の 加 振 工 程 と し て 、 ラ ド ル に 入 っ た 溶 湯 に 超 音 波 振 動 を 付 与 し た （ 超 音 波 を 付 与 し た ） 。 具 体 的 に は 、 図 ４ に 示 す よ う に 、 冷 却 段 階 に お い て 、 溶 湯 に 初 晶 Ｓ ｉ が 晶 出 し 始 め る 時 期 （ 溶 湯 温 度 が 液 相 線 温 度 （ ６ ４ ８ ℃ ） に 到 達 し た 時 期 ） か ら 溶 湯 温 度 が ６ ４ ０ ℃ （ 共 晶 温 度 よ り も 高 い 温 度 ） に 到 達 す る ま で の １ ５ 秒 間 超 音 波 を 付 与 し た 。 超 音 波 振 動 の 周 波 数 は 、 １ ９ ． １ ５ ｋ Ｈ ｚ 、 振 幅 は ２ ２ ∼ ２ ５ μ ｍ と し た 。 こ れ に よ り 、 溶 湯 に 晶 出 す る 初 晶 Ｓ ｉ を 微 細 化 し た 。
【 ０ ０ ４ １ 】
次 に 、 図 ２ に 示 す よ う に 、 ゲ ー ト （ 湯 口 ） 上 方 に 、 超 音 波 素 子 を 配 置 し た 。 そ し て 、 第 １ の 加 振 工 程 後 、 共 晶 温 度 ５ ６ １ ℃ よ り も 高 い 温 度 ６ ４ ２ ℃ ∼ ６ ０ ７ ℃ の 温 度 領 域 と な っ た 溶 湯 に 対 し て 、 超 音 波 振 動 素 子 に 接 触 さ せ な が ら 流 動 中 の 溶 湯 を 加 振 す る （ 第 ２ の 加 振 工 程 ） と 共 に 、 図 ３ に 示 す よ う な 重 力 鋳 造 法 に よ り 、 鋳 型 内 に 溶 湯 を 流 し 込 ん だ 。 第 ２ の 加 振 工 程 に よ り 、 流 動 中 の 溶 湯 は 、 ０ ． ９ ∼ １ ． ２ 秒 、 加 振 さ れ た こ と に な る 。 超 音 波 振 動 の 周 波 数 は 、 １ ９ ． １ ５ ｋ Ｈ ｚ 、 振 幅 は ２ ２ ∼ ２ ５ μ ｍ と し た 。
【 ０ ０ ４ ２ 】
図 ５ は 、 実 施 例 １ に 係 る Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 の 製 造 方 法 に よ り 製 造 さ れ た ハ ン ド ル 形 状 の 鋳 造 品 の 上 面 図 で あ り 、 紙 面 に 垂 直 方 向 （ 重 力 方 向 ） か ら 、 第 ２ の 加 振 工 程 を 経 た 溶 湯 が 流 れ 込 み 、 白 抜 き の 矢 印 に 沿 っ て 流 れ 込 み 、 キ ャ ビ テ ィ 内 に 充 填 さ れ 、 そ の 後 冷 却 、 脱 型 後 、 ハ ン ド ル 形 状 の 鋳 造 品 を 得 た 。
【 ０ ０ ４ ３ 】 〔 比 較 例 １ 〕
実 施 例 １ と 同 じ よ う に Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 を 製 造 し た 。 実 施 例 １ と 相 違 す る 点 は 、 第 １ お よ び 第 ２ の 加 振 工 程 を 経 る こ と な く 、 ７ ０ ０ ℃ に 加 熱 し た 溶 湯 を 鋳 型 内 に 流 し 込 み 、 ハ ン ド ル 形 状 の 鋳 造 品 を 製 造 し た 点 で あ る 。
【 ０ ０ ４ ４ 】 〔 比 較 例 ２ 〕
実 施 例 １ と 同 じ よ う に Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 を 製 造 し た 。 実 施 例 １ と 相 違 す る 点 は 、 第 １ お よ び 第 ２ の 加 振 工 程 を 経 る こ と な く 、 ７ ０ ０ ℃ に 加 熱 し た 溶 湯 を 鋳 型 内 に 流 し 込 み 、 そ の 後 、 超 音 波 振 動 素 子 （ ホ ー ン ） を 湯 口 か ら 浸 漬 し 、 凝 固 す る ま で 実 施 例 １ と 同 様 の 条 件 で 超 音 波 振 動 を 付 与 し な が ら 、 ハ ン ド ル 形 状 の 鋳 造 品 を 製 造 し た 点 で あ る 。
【 ０ ０ ４ ５ 】 〔 比 較 例 ３ 〕
10
20
30 【 ０ ０ ４ ６ 】
＜ 顕 微 鏡 観 察 ＞
実 施 例 １ お よ び 比 較 例 １ ∼ ３ の Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 か ら な る 鋳 造 品 に お い て 、 図 ５ に 示 す 、 Ａ ∼ Ｃ の 位 置 に お け る 上 部 お よ び 下 部 近 傍 の 金 属 組 織 を 顕 微 鏡 観 察 し た 。 こ の 結 果 を 図 ６ お よ び ７ に 示 す 。 図 ６ は 、 実 施 例 １ お よ び 比 較 例 １ ∼ ３ に 係 る Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 の 上 部 の ミ ク ロ 組 織 を 示 す 写 真 図 で あ る 。 図 ７ は 、 実 施 例 １ お よ び 比 較 例 １ ∼ ３ に 係 る Ａ ｌ − Ｓ ｉ 系 鋳 造 合 金 の 下 部 の ミ ク ロ 組 織 を 示 す 写 真 図 で あ る 。 な お 、 こ れ ら の 写 真 は 、 同 じ 倍 率 （ × ４ ５ ０ 倍 ） で 観 察 し た も の で あ る 。
【 ０ ０ ４ ７ 】 （ 結 果 １ ）
図 ６ お よ び ７ に 示 す よ う に 、 実 施 例 １ の 場 合 に は 、 比 較 例 １ ∼ ３ に 比 べ て 、 上 部 お よ び 下 部 と も に 、 初 晶 Ｓ ｉ 、 α − Ａ ｌ と も に 微 細 化 さ れ 、 共 晶 も 微 細 化 さ れ て い た 。
【 ０ ０ ４ ８ 】
一 方 、 比 較 例 １ の 場 合 に は 、 実 施 例 １ に 比 べ て 、 針 状 の 共 晶 、 粗 大 な 初 晶 Ｓ ｉ 、 α − Ａ ｌ が 存 在 し た 。 比 較 例 １ の 場 合 に は 、 第 １ お よ び 第 ２ の 加 振 工 程 を 行 わ な か っ た こ と に よ り 、 初 晶 Ｓ ｉ 、 α − Ａ ｌ 、 お よ び 共 晶 が 、 微 細 化 さ れ な か っ た こ と に よ る と 考 え ら れ る 。 【 ０ ０ ４ ９ 】
比 較 例 ２ の 場 合 に は 、 実 施 例 １ に 比 べ て 粗 大 な 初 晶 Ｓ ｉ が 存 在 し た 。 ま た 、 図 ７ に 示 す よ う に 、 比 較 例 ２ の 場 合 に は 、 実 施 例 １ に 比 べ て 鋳 造 品 の 下 部 に は 針 状 の 共 晶 が 多 い 。 こ れ は 、 キ ャ ビ テ ィ 内 で 下 方 に 加 振 が 伝 わ る 前 に 、 溶 湯 が 先 に 流 れ て 凝 固 し て し ま い 、 下 部 の 共 晶 が 微 細 化 で き な か っ た も の と 考 え ら れ る 。
【 ０ ０ ５ ０ 】
比 較 例 ３ の 場 合 に は 、 実 施 例 に 比 べ て 、 下 部 に は 粗 大 な 初 晶 Ｓ ｉ 、 α − Ａ ｌ が 存 在 し た 。 こ れ は 、 初 晶 Ｓ ｉ が 微 細 化 さ れ な い 状 態 で 鋳 込 ん で い る の で 、 こ れ に よ り 粗 大 な 結 晶 が 下 部 で 固 ま っ た も の と 考 え ら れ る 。
【 ０ ０ ５ １ 】
以 上 、 本 発 明 の 実 施 形 態 に つ い て 詳 述 し た が 、 本 発 明 は 、 前 記 の 実 施 形 態 に 限 定 さ れ る も の で は な く 、 特 許 請 求 の 範 囲 に 記 載 さ れ た 本 発 明 の 精 神 を 逸 脱 し な い 範 囲 で 、 種 々 の 設 計 変 更 を 行 う こ と が で き る も の で あ る 。
【 符 号 の 説 明 】 【 ０ ０ ５ ２ 】
【 図 １ 】 【 図 ２ 】
【 図 ５ 】 【 図 ６ 】
フロントページの続き
( 72) 発明者 恒川 好樹
