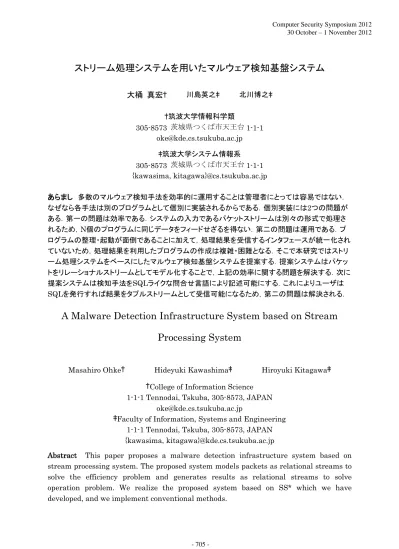

Computer Security Symposium 2012 30 October – 1 November 2012 705
-ストリーム処理システムを用いたマルウェア検知基盤システム
大桶 真宏
† 川島英之‡ 北川博之‡ †筑波大学情報科学類 305-8573 茨城県つくば市天王台 1-1-1 [email protected] ‡筑波大学システム情報系 305-8573 茨城県つくば市天王台 1-1-1 {kawasima, kitagawa}@cs.tsukuba.ac.jp あらまし 多数のマルウェア検知手法を効率的に運用することは管理者にとっては容易ではない． なぜなら各手法は別のプログラムとして個別に実装されるからである．個別実装には2つの問題が ある．第一の問題は効率である．システムの入力であるパケットストリームは別々の形式で処理さ れるため，N個のプログラムに同じデータをフィードせざるを得ない．第二の問題は運用である．プ ログラムの整理・起動が面倒であることに加えて，処理結果を受信するインタフェースが統一化され ていないため，処理結果を利用したプログラムの作成は複雑・困難となる．そこで本研究ではストリ ーム処理システムをベースにしたマルウェア検知基盤システムを提案する．提案システムはパケッ トをリレーショナルストリームとしてモデル化することで，上記の効率に関する問題を解決する．次に 提案システムは検知手法をSQLライクな問合せ言語により記述可能にする．これによりユーザは SQLを発行すれば結果をタプルストリームとして受信可能になるため，第二の問題は解決される．A Malware Detection Infrastructure System based on Stream
Processing System
Masahiro Ohke† Hideyuki Kawashima‡ Hiroyuki Kitagawa‡ †College of Information Science
1-1-1 Tennodai, Tskuba, 305-8573, JAPAN [email protected]
‡Faculty of Information, Systems and Engineering 1-1-1 Tennodai, Tskuba, 305-8573, JAPAN {kawasima, kitagawa}@kde.cs.tsukuba.ac.jp
Abstract This paper proposes a malware detection infrastructure system based on stream processing system. The proposed system models packets as relational streams to solve the efficiency problem and generates results as relational streams to solve operation problem. We realize the proposed system based on SS* which we have developed, and we implement conventional methods.
706
-1 はじめに
マルウェア検知の手法には様々なものが現 存する．新種のマルウェアが毎年現れてくる点， ならびにマルウェアを防ぎたいという人類の望 みがなくならない点を鑑みれば，それらの手法 はこれからも増加すると考えられる． 残念なことに，多数の手法を運用することは 面倒であり，管理者にとっては容易ではない． なぜならば，一般的に各々の手法は別のプロ グラムとして実装されるからである．この個別実 装方式には2 つの問題がある． 第一の問題は効率である．システムの入力 であるパケットストリームは別々の形式で処理 されるため，N 個のプログラムに同じパケットデ ータをフィードせざるを得ない．第二の問題は 運用である．プログラムの整理・起動が面倒で あることに加えて，処理結果を受信するインタフ ェースが統一化されていないため，処理結果を 利用したプログラムの作成は複雑・困難とな る． そこで本研究ではストリーム処理システムを ベースにしたマルウェア検知基盤システムを提 案する．提案システムはパケットをリレーショナ ルストリームとしてモデル化することで，上記の 効率に関する問題を解決する．次に提案システ ムは検知手法を SQL ライクな問合せ言語によ り記述可能にする．これによりユーザはSQL を 発行すれば結果をタプルストリームとして受信 可能になるため，第二の問題は解決される．提 案システムを我々が開発してきたストリーム処 理システム SS*上に実装し，既存のマルウェア 検知手法である[ref]を動作させ，性能と運用に 関して得られた知見を述べる． 本論文の構成は次の通りである．2 節でマル ウェア検知プログラムの管理に関する問題を述 べる．3節でストリーム処理システムを用いた問 題解決方法を述べる．4 節ではストリーム処理 システム SS*にマルウェア検知手法である group-by-aggregate と ChangeFinder を実装 する方法を述べる．5 節では分析手法の実装方 法について述べる．6 節では提案手法を評価す る．ChangeFinder を個別実装した場合と SS* を用いる場合について論じる．また，RDBMS と SPS の性能差についても述べる．最後に 7 節で本論文をまとめる．2 多数の検知手法の管理コスト
多数のマルウェア検知手法を管理することを 考えるとき，次の手法が考えられる． 1． 別プロセス方式： この方式は各手法を個別に実装し，同 時に動作させる．各手法は別のプログラ ムとして開発され，別プロセスとして動作 する． この方式の長所は開発と運用の柔軟 性である．各方式を異なる言語で開発可 能であるため，開発の柔軟性は高い．各 手法の開始・停止は個別に行えるため， 運用の柔軟性が高い． この方式の欠点は性能劣化である． パケットを各プロセスに複製・配送する必 要があるため，パケットのプロセス間移 送に時間がかかってしまう． 2． 同一プロセス・一括コンパイル方式 各手法を同じ言語（C++/Java 等）で個 別に実装した後，まとめてコンパイルを 行い，そして1 つのプロセスとして動作さ せる方式である． この方式の長所は性能である．全手法 は同一プロセス中で別スレッドとして実現 されるため，プロセス間データ移送が発 生しない． この方式の欠点は柔軟性である．各手 法は同一言語で開発される必要がある ため，開発言語の柔軟性が低い．また， 各手法はまとめてコンパイル・起動・停止 される必要があるため，運用の柔軟性が 低い． 求められる方式は，高い開発・運用柔軟性と 高い性能を同時に提供する方式である．これを 実現するためには次のことを行えばよい．707 (1) まず高い性能を実現するために，各手法を 同一プロセス中の別スレッドとして実現す る． (2) 高い運用柔軟性を実現するために，各スレ ッドの開始・停止を管理可能にする． (3) 最後に高い開発柔軟性を実現するために， 各スレッドから外部ライブラリを呼び出す機 構を用意する． これを同一プロセス・動的手法管理方式と呼 ぶ．これを実現するシステムには様々なものが 考えられるだろうが，本論文ではストリーム処 理システム(SPS)を用いて同一プロセス・動的 手法管理方式を実現するシステムを提案する． SPS 内部では各問合せは別スレッドとして実現 されるため，上記(1)は満足される．各問合せは 専用コマンド（run/stop 等）により開始・停止可 能であるため(2)は満足される．問合せから UDF を経由して外部ライブラリを呼び出し可能 であるため(3)は満足される．この詳細について 本論文で記述する．
3 関連研究
3.1 異常検知手法
パケットストリームから異常を検知する研究 には AR モデルの利用をはじめとして[1]など 様々なものがある．教師有学習のコストは通常 高価であるため，様々な分散処理ライブラリが 存在する．Hadoop を用いる Mahout [3]，単一 マシン上の複数コアを用いる Mallet [4]，非同 期計算により高性能化を達成するJubatus [5] などが挙げられる． これらのシステムは強力であるが，いずれも 管理システムではないため，複数の手法を同 時に走らせることができない．また，データベー スならば提供する選択・射影・結合・集約などの 処理を提供しない．3.2 In-DB 解析
DBMS 内部で解析処理を行う方式は in-DB 解析と呼ばれる．DBMS は選択・射影・結合・ 集約などの限られた種類の演算のみを有する ため，機械学習・データマイニングなどの処理 を提供しない．そこでDBMS 内部に機械学習・ データマイニングに関する様々な処理を追加す ることで容易に複雑な処理を実現する方式であ る．この例にはMauveDB[8], MADlib[6]が挙 げられる．この方式は他の方式に比べて高い 性能を提供できる．なぜならば他の方式では DBMS 内部の巨大なデータを外部へ移動しな ければならず，その移動コストはとても大きい からである．4 提案
4.1 ストリーム処理システム
ストリーム処理システムとは，問合せを永続 的に保持し，データがシステムに到着する度に 問合せを評価するシステムである．問合せには 宣言的言語[9, 10]，あるいはデータフロー記述 言語[11, 12]が用いられる．ストリーム処理シス テムにはリレーショナル演算系[9-12]を提供す るものと，正規表現の一部を提供するもの[13] とがある．4.2 SS*
SS*は我々が開発しているストリーム処理シ ステムである．SS*はStreamSpinner[10]の後 継として開発されている．SS*はSQLライクな宣 言的問合せ言語を提供する．各問合せは登録 され，そしてユーザの指示により起動される． 起動した問合せはパケットが到着する度に評価 され，その結果を出力する． 問合せはリレーショナルスキーマに対して実 行される．マルウェア検知システムの場合，パ ケットを TIME, SRCIP, DSTIP, SRCPORT, DSTPORT, DIRECTION, PAYLOADという708 -Database メモリ（低遅延） ディスク（高遅延） ストリーム 分析 処理 Database メモリ（低遅延） ディスク（高遅延） ストリーム 分析 処理
Stream Processing System Relational DBMS 図1．RDBMS と SPS における分析処理 属性を有するリレーショナルスキーマとして表 現する．パケットはこのスキーマを有するタプル として表現される． パケットがタプルに変換された後，各問合せ の入力キューにタプルの複製が挿入される．こ の複製作業はプロセス内部で実行される．それ ゆえ性能に関する問題を提案方式は解決す る． 各実行方式はスレッドにより実現されるが，起 動と停止はコマンドにより実現されている．それ ゆえ提案方式は運用に関する問題を解決す る． SS*が提供する問合せ記述言語の計算能力 はTuring完全ではない．それゆえSS*が提供 できない処理については共有オブジェクトとして 実現する必要があるが，SS*は共有オブジェク トとのリンクを実現している．それゆえ提案方式 は開発の柔軟性に関する問題を解決する．
5 分析手法の実装
5.1 Group-by-Aggregate
攻撃を検知する単純な手法として，特定ポート への一定時間ごとのアクセス数を数え上げる方 法が考えられる．これを group-by-aggregate と記載する．この方法では，アクセス数が閾値 を超えている場合を攻撃だとみなす．この率直 な手法を宣言的言語により実現した． 分析システムとしてはリレーショナル DBMS (RDBMS)とストリーム処理システム(SPS)を用 いた．両者の違いを図1 に示す．RDBMS の場 合，ストリームは分析前に永続的デバイスに書 きこまれる必要がある．一方，SPSの場合，スト リームはオンメモリで分析処理される．必要なら ば分析結果を永続的デバイス上のテーブルと 結合する．実装に関する詳細を下記に述べる．5.1.1 RDBMS での実装
上述の方法を実現する手法としてRDBMSの 利用が考えられる．パケットデータをいったん RDBMS に格納し，そして問合せを用いて分析 を行う手法である．データをRDBMS に格納す るには永続的デバイスへの書込みが必要であ る．なぜならデータベースへのアクセスはトラン ザクションである必要があり，トランザクション はACID 性を有しており，それには atomicity とdurability が含まれるからである． また，分析処理を行うためには，問合せを何 等かの方法で発行する必要がある．ストリーム データは時々刻々と発生するため，問合せは 周期的に実行される必要がある．この実行は DBMS 外部のクライアントによって管理される 必要がある．従ってこの方式を用いるとクライア ント側の問合せ管理コストが増大する． また，この方式は問合せ結果を得るまでに時 間がかかる．なぜならば問合せがクライアント から発行されると，それがサーバに送信される 必要があり，それから問合せが分析されて処理 木が構築され，処理木が永続的デバイス（通常 はディスク）中の膨大なデータから所望のデー タを検索しなければならないからである．5.1.2 Stream Processing System(SPS)
での実装
上述の方法を実現する手法として SPS の利 用が考えられる．SPS はシステムに到着したデ ータを永続的デバイスに書くことなくオンメモリ で処理するシステムである．問合せはシステム に常駐し，新規データが到着すると即座に評価 される．RDBMS のようにクライアント側で問合 せを管理する必要はない．また，問合せは処理 木の状態でサーバに保持される．従って SPS709 SELECT * FROM packet[RANGE r] WHERE cf(dstport) > t 図2．ChangeFinder を含む問合せ
SELECT dstip, dstport, COUNT(*) FROM (SELECT *
FROM ipcomm
WHERE date ='2011-07-01' AND time BETWEEN
'00:00:00' AND '01:00:00') AS t GROUP BY dstport, dstip
ORDER BY dstip,dstport; 図3．アクセス数を求める問合せ の問合せ処理はDBMS に比べて高速である．
5.2 ChangeFinder
本論文では ChangeFinder[1]と呼ばれる技 法を実装する．ChangeFinder とは異常値と変 化点を検出する技法である．ChangeFinderは ARモデルに忘却性を導入したSDARモデルを 用いる．そして二段階の学習により異常値と変 化点を検出する． 我 々 は Eigen[14] と C++ 言 語 を 用 い て ChangeFinder を実装した．コード行数は 300 程度である． SS*において ChangeFinder をユーザ定義 関数cf()として実装した．cf は dstport を引数に とり ChangeFinder のスコアを返す．そして連 続的問合せからは次のように cf()を呼出せるよ うにした． これを図2 に示す．図 2 において RANGE r はストリームの時間幅を表す．無限長のストリ ームに対して cf()を適用することはできないた め，ストリームを有限長に切り取る必要がある． 切り取り幅がr で示されている．また，t は閾値 を表している．ChangeFinder が返戻したスコ アが閾値 t を超えた場合に，異常が発生したと この問合せは判定する．6 評価
6.1 環境
評価データには MWS データセット[2]を用い た．評価項目として，性能，開発柔軟性，運用 柔軟性を用いた． マ シ ン ス ペッ ク は次の通り で あ る ．CPU: Intel(R) Xeon(R) CPU E5640 @ 2.67GHz (4cores) Dual CPU, RAM: 48 GB.
データセットとしては IIJ MITF DATAset
2012 を用いた．これには次の 2 種類のデータ が含まれる． 1. ipcomm: 日付, 時刻, 送信元(攻撃者)ア ド レス, 送信元(攻撃者)ポート, 宛先 (honeypot)ID, 宛 先 (honeypot) ポ ー ト , プロトコル(1=ICMP,6=TCP,17=UDP) 2. mal: 日付, 時間, 送信元(攻撃者)アドレ ス, 送 信 元 ( 攻 撃 者 ) ポ ー ト , 宛 先 (honeypot)ID, 宛先(honeypot)ポート,通 信プロトコル,マルウェア取得先 URL,マル ウェア MD5hash, マルウェア名,ウイル ス対策ソフト名(ClamAV),ファイルタイプ, 最初に取得した日付, 悪用された脆弱性 (honeypot が判断できた場合のみ) 具体的には2011 年 7 月から 2011 年 9 月まで のデータを用いた．各テーブルのサイズは ipcomm: 約 2797MB，mal: 約 2884MB であ った．
6.2 分析結果（Group-By-Aggregate）
RDBMS(PostgreSQL(version 8.4.13)を用 いた分析結果について述べる．2 種類の分析を 行った．第一の分析はアクセスに関するもので ある．2011-07-01 の 00:00:00 から 01:00:00 間のデータについて各dstIP の各 dstport に対する攻撃回数を図 3 に示す SQL により PostgreSQL から出力させた． その結果，639 件のアクセスが観測された． Honeypot は 96 台あり，平均アクセス回数は 6.6，最大アクセス回数は 12，最小アクセス回710
-図4．問合せ処理性能
青：RDBMS, 茶：SPS
Sort [Sort Key: ipcomm.dstport] -> HashAggregate
-> Seq Scan on ipcomm
図5．問合せ実行計画 数は1，アクセスされたポートは81種だった．ア クセス数が多かったポートは，137, 139, 445 で あり回数はそれぞれ290, 4713, 14488 だった． 445 番がとりわけ多かったことが観察された．
6.3 性能（Group-By-Aggregate）
6.3.1 RDBMS の性能
図3に示した問合せに要した時間は8秒程度 であった．8 秒が長いか短いかはユーザにより 判断の分かれるところであろうが，攻撃検知処 理に要する時間は短いほど好ましい．また，こ の処理時間においては 2 点注意されなければ ならない点がある． 第一の注意点は，図3に示される問合せ文で はデータ挿入処理時間が省かれている事であ る．パケットは DBMS に到着すると，まず永続 的デバイスに書き込まれる．この処理が終わっ てから問合せ処理が実行可能になる．従って実 際に攻撃検知処理にRDBMS を用いる場合に は，より長い時間が必要になる． 第二の注意点は時間幅である．図 3 では 1 時間にしている解析時間幅を変えた結果を図4 （青線）に示す．時間幅を変動させても処理時 間はさほど大きく変動しない．横軸は時間幅 （秒数），縦軸は処理時間を表す．図4 に示され ているグラフは横軸が対数である点にご注意 頂きたい．なおデータ件数は 1 秒, 10 秒, 100 秒, 1000 秒の場合に各々12, 319, 917, 5923 である． 図4 に示されている処理時間が大きく変動し な い 理 由 と し て ，index scan で は な く sequential scan が使われていることが考えら れる．PostgreSQLにおいてexplainコマンドを 用いて得た問合せ実行計画の概要を図 5 に示 す．図 5 では最下層がデータアクセスであり， 上に行くほど問合せ結果に近づく．最下層にお いてsequential scan が使われていることが図 5 には示されている． 一方，index を用いることで処理時間は短縮 する可能性がある．しかしながらパケットのよう に連綿を到着するデータの場合には index 構 築コストが余計なオーバヘッドとなる可能性も ある．それゆえ本研究で想定する環境において は，index 構築により処理時間が短縮されると は断定できない．6.3.2 SS*の性能
問合せ処理について，SS*が要した時間を図 4（茶線）に示す．これはクライアントへのタプル 集合到着間隔を表している． 茶線は青線より少なくとも9 倍以上の性能向 上を示している．1 秒，10 秒，100 秒，1000 秒 の場合の性能向上率は，各々60 倍，60 倍，60 倍，77 倍である． この結果より，ストリーム処理システムを用い ることでRDBMS よりも大幅な高速化が実現で きること言える．6.4 開発柔軟性
SS*は C++言語により実装されている関係で， UDF を C++で開発し，ライブラリとして実装す ることで問合せから呼び出し可能にした．これ より，提案方式が開発柔軟性を部分的に有す ることを確認した．現状の欠点はC++以外の言711 語による UDF 実装がない点である．これは今 後の課題である．
6.5 運用柔軟性に関する議論
SS*を用いた場合，run コマンドにより問合せ を起動し，stop コマンドにより問合せを停止でき る．また，どのようなマルウェア検知手法がシス テムにより管理されているか，一目瞭然である． 2節で述べた別プロセス方式，同一プロセス・一 括コンパイル方式ではこれらは実現不能である． 従って，本論文のアプローチである同一プロセ ス・動的手法管理方式のみが求められる運用 柔軟性を有する．7 まとめ
本論文ではストリームデータ処理システムを 用いたマルウェア検知システムを提案した．提 案システムは宣言的言語を用いることで容易に ポート毎のアクセス数を分析できることを示し， SQLでは記述不能な処理をUDFとして実現可 能であることを示した．また，提案システムは SPSを利用することでRDBMSを用いる方式よ りも60倍程度，処理時間を高速化することが実 験的に示された． 今後の課題は分析手法を増やすこと，分析結 果を効率的に保存できるストレージシステムを 開発することである．謝辞
本研究成果の一部は科研費[#24500106]およ び独立行政法人 情報通信研究機構（NICT） の委託研究「新世代ネットワークを支えるネット ワーク仮想化基盤技術の研究開発」により得ら れたものである．参考文献
[1] J. Takeuchi and K. Yamanishi, “A
Unifying Framework for Detecting Outliers and Change Points from Time Series,” IEEE transactions on Knowledge and Data Engineering, pp.482-492, 2006. [2] MWS2012 実行委員会, 研究用データセッ ト MWS 2012 Datasets に つ い て , http://www.iwsec.org/mws/2012/about.html #datasets [3] Mahout: http://mahout.apache.org/ [4] Mallet: http://mallet.cs.umass.edu/ [5] Jubatus: http://jubat.us/ [6] MADlib: http://madlib.net/ [7] PostgreSQL: http://www.postgresql.org/ [8] Amol Deshpande and Samuel Madden. 2006. MauveDB: supporting model-based user views in database systems. ACM SIGMOD 2006.
[9] Arvind Arasu, Shivnath Babu, and Jennifer Widom. The CQL continuous query language: semantic foundations and query execution. The VLDB Journal 15, 2 (June 2006), 121-142. [10] StreamSpinner: www.streamspinner.org/
[11] Bugra Gedik, Henrique Andrade, Kun-Lung Wu, Philip S. Yu, and Myungcheol Doo. SPADE: the system s declarative stream processing engine. SIGMOD 2008.
[12] Yanif Ahmad, Bradley Berg, Uǧur Cetintemel, Mark Humphrey, Jeong-Hyon Hwang, Anjali Jhingran, Anurag Maskey, Olga Papaemmanouil, Alexander Rasin, Nesime Tatbul, Wenjuan Xing, Ying Xing, and Stan Zdonik. Distributed operation in the Borealis stream processing engine. SIGMOD 2005. [13] Eugene Wu, Yanlei Diao, and Shariq Rizvi. High-performance complex event processing over streams. SIGMOD 2006.
