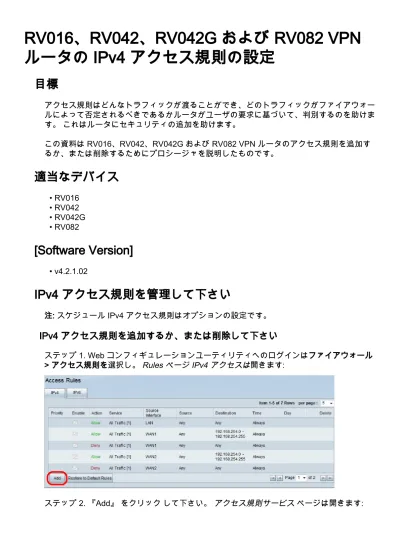

RV016、RV042、RV042G および RV082 VPN ルータの IPv4 アクセス規則の設定

(1)

RV016、RV042、RV042G および RV082 VPN

ルータの IPv4 アクセス規則の設定

目標

アクセス規則はどんなトラフィックが渡ることができ、どのトラフィックがファイアウォールによって否定されるべきであるかルータがユーザの要求に基づいて、判別するのを助けます。これはルータにセキュリティの追加を助けます。この資料は RV016、RV042、RV042G および RV082 VPN ルータのアクセス規則を追加するか、または削除するためにプロシージャを説明したものです。

適当なデバイス

• RV016 • RV042 • RV042G • RV082

[Software Version]

• v4.2.1.02

IPv4 アクセス規則を管理して下さい

注: スケジュール IPv4 アクセス規則はオプションの設定です。

IPv4 アクセス規則を追加するか、または削除して下さい

ステップ 1. Web コンフィギュレーションユーティリティへのログインはファイアウォール > アクセス規則を選択し。 Rules ページ IPv4 アクセスは開きます: ステップ 2. 『Add』をクリックして下さい。アクセス規則サービスページは開きます:

(2)

ステップ 3 処理ドロップダウンリストで、トラフィックを許可するために割り当てを選択して下さい。さもなければ、トラフィックを拒否するために拒否を選択して下さい。

ステップ 4.サービスドロップダウンリストから適切なサービスを選択して下さい。注: 望ましいサービスが利用できる場合、ステップ 14 にスキップして下さい。

(3)

ステップ 5 適切なサービスが利用できない場合、サービス管理をクリックして下さい。新しいウィンドウが表示されます。

(4)

ステップ 6.サービス名フィールドでサービス名を入力して下さい。

ステップ 7.プロトコルドロップダウンリストから適切なプロトコルタイプを選択して下さい。

• TCP （Transmission Control Protocol（TCP）） —保証された送信を必要とするアプリケーションによって使用されるトランスポートレイヤプロトコル。

• UDP （User Datagram Protocol（UDP）） —データグラムソケットをホストを通信をホストするために確立するのに使用します。それは正常に渡さないために多分として TCP

(5)

よりファーストしかしです。

• IPv6 （Internet Protocol（IP） 6）バージョン—アドレスのルーティングによって規定されるネットワークを渡ってルーティングされるパケットのホストの間でインターネット・トラフィックを送信します。ステップ 8.ポート範囲フィールドでポート範囲を入力して下さい。この範囲は上記のステップで選択されるプロトコルによって決まります。ステップ 9.リストするために『Add』をクリックして下さい。これはサービスドロップダウンリストにサービスを追加します。

(6)

Service リストからサービスを削除したいと思う場合ステップ 10. （オプションの）は Service リストからサービスを選択し、『Delete』をクリックします。サービスエントリをアップデートしたいと思う場合ステップ 11. （オプションの）は Service リストからサービスを選択し、そして要求されたコンフィギュレーションを変更し、『Update』をクリックします。ステップ 12：（オプションの）リストに別の新しいサービスを追加するために『Add New』をクリックして下さい。新しいサービスを追加したいと思ったらステップ 6 〜 9.に従って下さい。ステップ 13： [OK] をクリックします。これはウィンドウを閉じ、アクセス規則サービスページに戻ってユーザを奪取します。

(7)

ステップ 14：ログドロップダウンリストで、パケットを一致するアクセス規則を一致する着信パケットを記録するこのルールを『Log』を選択して下さい。さもなければ、ないログを選択して下さい。

(8)

ステップ 15：ソースインターフェイスドロップダウンリストからのこのルールから影響を受けるインターフェイスを選択して下さい。ソースインターフェイスはトラフィックが初期化されるインターフェイスです。

• lan —ルータのローカルエリア・ネットワーク。

• WAN1 —ルータが ISP または次のホップルータからのインターネットを得るネットワークか Wide Area Network。

• WAN2 — WAN1 但し例外としてはそれと同じようにセカンダリネットワークです。

(9)

ステップ 16：出典 IP ドロップダウンリストで、インターフェイスによって許されるか、または否定される出典 IP アドレスの範囲を規定するためにオプションを選択して下さい。インターフェイスに着くパケットは出典 IP および宛先 IP によって確認されます。 • —アクセス規則はソースインターフェイスからすべてのトラフィックで適用されます。フィールドは利用可能なドロップダウンリストの右へありません。 • 単一アクセスルールはソースインターフェイスから単一 IP アドレスで適用されます。 address フィールドで所望のIPアドレスを入力して下さい。 • range —アクセスルールはソースインターフェイスからサブネットネットワークで適用されます。 IP アドレスおよびプレフィックス長を入力して下さい。

(10)

ステップ 17：宛先ドロップダウンリストで、インターフェイスによって許されるか、または否定される終点アドレスの範囲を規定するためにオプションを選択して下さい。インターフェイスに着くパケットは出典 IP および宛先 IP によって確認されます。 • —アクセス規則は宛先インターフェイスにすべてのトラフィックで適用されます。フィールドは利用可能なドロップダウンリストの右へありません。 • 単一アクセスルールは宛先インターフェイスに単一 IP アドレスで適用されます。 address フィールドで所望のIPアドレスを入力して下さい。 • range —アクセスルールは宛先インターフェイスにサブネットネットワークで適用されます。 IP アドレスおよびプレフィックス長を入力して下さい。ステップ 18：アクセス規則で行うすべての変更を保存するために『SAVE』をクリックして下さい。確認ウィンドウは現われますデバイスで行う変更をのステータスを提供する。ステップ 19：別のアクセス規則を追加するために『OK』をクリックして下さい。 Rules ページアクセスを戻すために『Cancel』をクリックして下さい。

(11)

ステップ 20 （オプションの）。リストからの望ましいアクセスルールを選択し、次にアクセスルール設定を書き換えるためにボタンを『Edit』をクリックして下さい。アクセス規則設定に関してはステップ 3.に行って下さい。ステップ 21 （オプションの）。リストからの望ましいアクセスルールを選択し、次にアクセスルールリストからのアクセスルールを削除するためにボタンを『Delete』をクリックして下さい。

IPv4 アクセス規則をスケジュールして下さい

アクセス規則のスケジューリングはこれらのアクセス規則が日および時間の点ではアクティブなときスケジュールの規定を助けます。それは IPv4 をだけ使用します。ステップ 1： Web コンフィギュレーションユーティリティを使用し、ファイアウォール > アクセス規則を選択して下さい。 Rules ページ IPv4 アクセスは開きます:

(12)

ステップ 2.表からのアクセスルールを選択し、そのアクセスルールにスケジューリング機能を追加するために Edit アイコンをクリックして下さい。注: 新しいアクセス規則を追加するときまたスケジューリング機能を追加できます。を探します。ステップ 3.時間ドロップダウンリストから時間を選択して下さい。それはスケジューリングをいつ使用するか規定します。 • 常に—アクセス規則はいつもおよびすべての曜日に適用されます。それはデフォルトで選択されます。時間をように常に選択したらステップ 6.にスキップして下さい。 • 間隔—ユーザある特定のタイムインターバルに基づいてアクセス規則は適用します。

(13)

ステップ 4.アクセス規則がおよびフィールドへので適用される 24 時間のにタイムインターバルを形式入力して下さい。

(14)

ステップ 5 アクセス規則を適用したいと思う日の隣にチェックボックスをチェックして下さい。アクセス規則はチェックされた日にだけ有効です。デフォルトで、毎日選択されます。アクセス規則で行うすべての変更を保存するステップ 6.Click 保存。確認ウィンドウは現われますデバイスで行う変更をのステータスを提供する。ステップ 7.別のアクセス規則を追加するために『OK』をクリックして下さい。アクセス規則ページを戻すために『Cancel』をクリックして下さい。
