低出生体重児・新生児・乳児の身長推定の改善

(1)

平成 26 年度修士論文

低出生体重児・新生児・乳児の身長推定の改善及び

圧縮画像における

ノンリファレンス型画質改善の検討

早稲田大学基幹理工学研究科情報理工学専攻 5113B070-4

野口千尋

指導甲藤二郎教授 2015 年 2 月 2 日

指導教授印受付印

(2)

(3)

1. 序論 ... 5

1.1. はじめに ... 5

1.2. 構成 ... 5

2. 低出生体重児・新生児・乳児の身長推定の改善 ... 6

2.1. 研究背景 ... 6

2.1.1. 概要 ... 6

2.1.2. 低出征体重児と低身長症 ... 6

2.1.3. 従来の身長測定方法 ... 7

2.1.4. 問題点 ... 7

2.2. 研究目的 ... 8

2.3. 関連技術 ... 8

2.3.1. Kinect ... 8

2.3.2. 画像処理技術 ... 10

2.3.2.1. 細線化 ... 10

2.3.2.2. モルフォロジー演算 ... 11

2.3.2.3. ラベリング ... 13

2.4. 撮影データ ... 13

2.5. Kinectを用いた単一画像に対する身長推定 ... 14

2.5.1. フローチャート ... 14

2.5.2. 実験結果 ... 17

2.5.3. 考察 ... 18

2.5.4. 問題点 ... 18

2.6. Kinectを用いた複数画像に対する身長推定 ... 18

2.6.1. 動画への拡張 ... 18

2.6.2. 実験結果 ... 19

2.6.3. 考察 ... 22

2.7. まとめと今後の課題 ... 22

3. 圧縮画像におけるノンリファレンス型画質改善の検討 ... 23

3.1. 研究背景 ... 23

3.1.1. 概要 ... 23

3.1.2. 符号化 ... 23

3.1.2.1. H.261 ... 23

3.1.2.2. MPEG-1 ... 23

3.1.2.3. MPEG-2/H.262 ... 23

3.1.2.4. MPEG-4 ... 24

(4)

3.1.2.5. AVC/H.264. ... 24

3.1.2.6. HEVC/H.265 ... 24

3.1.3. 画質劣化と復元 ... 24

3.2. 研究目的 ... 25

3.3. 関連技術 ... 25

3.3.1. PSNR ... 25

3.3.2. ブラインドPSNR推定 ... 26

3.3.3. フィルタリングによる画像復元 ... 26

3.3.3.1. 最小二乗フィルタ ... 27

3.3.3.2. ウィーナーフィルタ ... 28

3.3.4. K-meansクラスタリング ... 28

3.4. 提案手法：クラスタリングを用いたノンリファレンス型ウィーナーフィルタ ... 29

3.4.1. 概要 ... 29

3.4.2. 提案手法詳細 ... 30

3.4.3. 実験に使用する動画像 ... 31

3.4.4. 共通事項 ... 31

3.4.5. 予備実験：原画ありウィーナーフィルタ ... 32

3.4.5.1. 行領域ごとのウィーナーフィルタ ... 32

3.4.5.2. 列領域ごとのウィーナーフィルタ ... 33

3.4.5.3. ブロック領域ごとのウィーナーフィルタ ... 34

3.4.5.4. 考察 ... 35

実験結果：原画像なしウィーナーフィルタ ... 35

3.4.5.5. 原画像なし，行領域ごとのウィーナーフィルタ... 35

3.4.5.6. 原画像なし，列領域ごとのウィーナーフィルタ... 36

3.4.5.7. 原画像なし，ブロック領域ごとのウィーナーフィルタ... 37

3.4.5.8. ウィーナーフィルタ可視化 ... 38

3.4.6. 考察 ... 40

3.5. まとめと今後の課題 ... 42

謝辞 43 参考文献 ... 44

発表文献リスト ... 45

(5)

5

1. 序論

1.1. はじめに

低出生体重児・新生児・乳児（以下乳幼児）の成長の指標として，また低身長症などといった疾患の早期発見のために，身長データは非常に重要である。しかし，乳幼児の身長の測定は立位状態での測定が難しく，正確性，効率性の面で問題がある。本稿では，仰臥位（寝そべった状態）の乳幼児を対象に，Kinect を用いた画像処理による身長推定システムについて，改善を行い，報告する。

画像の符号化など圧縮を行うことで，伝送にかかる容量や処理にかかる時間を軽減することが可能である。しかし，画像圧縮は同時にブロック歪みなどの画質劣化を伴うものであり，画質改善手法としてウィーナーフィルタ（Wiener Filter）等を用いたフィルタリング処理が挙げられる。ウィーナーフィルタの取得には参照画像に用いるための原画像が必要である。しかし，YouTube[1]などの動画共有サービスにアップロードされる映像には，

原画像を用意することができないという問題がある。そこで，本稿では原画像を用いない画質改善手法として，事前に画像とフィルタを学習することで，ウィーナーフィルタを取得する手法について検討を行っている。

1.2. 構成

本稿は，低出生体重児・新生児・乳児の身長推定の改善と，圧縮画像におけるノンリファレンス型画質改善の検討というふたつのテーマから成っている。第 2 章で身長推定について，次に第3章で画質改善について報告している。

第4章で，全体のまとめについて述べる。

(6)

6

2. 低出生体重児・新生児・乳児の身長推定の改善

2.1. 研究背景

2.1.1. 概要

従来，一般的に健康な新生児・乳児の発育は体重を指標としていたが，身長の発育データも重要な指標とされるようになってきている。身長の増加率低下は様々な慢性疾患によって引き起こされ，さらにはネグレクト・虐待といった養育環境にも影響を受けるので，定期的に行われる身長測定による問題の発見が可能となる。また，出生時の体重が 2500g 以下の低出生体重児においては成長記録の重要性はより高くなり，低身長症などの疾患の早期発見・治療につながるものである。

体重は体重計に乗せることで自動測定できるため比較的容易であるが，身長の測定は伸長姿勢を保たなければならず，主義的に困難であるばかりか，不正確な値になりやすい．立位での測定が可能な児童と比較して，立位姿勢を取ることができない乳幼児の測定ではそれが顕著である。

2.1.2. 低出征体重児と低身長症

低出生体重児とは，出生時の体重が 2500g 未満の新生児を指す [2]。さらに，出生時の体重が 1500g 未満の新生児は極出生体重時，1000g 未満の新生児は超出生体重児と呼ばれる [2]。低出生体重児は身体面の脆弱さに懸念があり，慢性肺疾患，消化器疾患，先天異常，頭蓋内出血などといった成長障害を伴いやすい[2]。低出生体重児は，出生体重2500g を超えている一般児と比較して身体の成長も遅い傾向にあるが，成長につれ身長，体重ともに一般児に追いつくようになる。しかし，10～20% の児はそのまま低身長症疾患となってしまう。

SGA 性低身長症は低身長症の中でも生後まもなく発症が確認されるものである。SGA 児の内 90% は 2 歳頃までに身体発育が一般児に追いつくが，残り 10% は低身長のままとなる[3]。SGA 性低身長症には成長ホルモンによる治療が認められており，適応条件には出生時の身長及び身長増加率を判断指標として用いている[3]。このことからも，乳幼児の身体発育評価において身長データが重要であることがわかる．

(7)

7

2.1.3. 従来の身長測定方法

図 2.1 は，厚生労働省によって定められた，2 歳未満の乳幼児に対する仰臥位身長の計測方法である。

図2. 1 2 歳未満の乳幼児に対する仰臥位身長の計測方法[4]

以下に手順を示す。

1. 全裸にした児を仰向けにして身長計の台板上にねかせる。

2. 補助者は児の頭頂点を固定板につけ，耳眼面（耳珠点と眼窩点とがつくる平面）が台板と垂直になるように頭部を保持する。

3. 計測者は乳児の片側に立ち，乳児の頭に近い方の手で乳児の両膝をかるく台板におさえて下肢を伸展させる。

4. もう一方の手で移動板をすべらせて乳児の足のうらにあて，足のうらが台板と垂直な平面をなすようにする。

5. １ mm 単位まで計測する。

2.1.4. 問題点

乳幼児は仰臥位姿勢の際，乳幼児特有の骨格のためにひざを曲げて，足首が足の甲のほうへ反っている状態でいる場合が多いため，仰臥位身長測定では計測者の手によって一般立位による身体測定のようにまっすぐ体を伸ばす必要がある。また，乳幼児は動いたり，

泣いたりするので，これが測定の妨げになる。このように，乳幼児の身長測定において，

正しい数値を得るのは主義的に困難であり，その結果不正確な値を最終値として用いる場合が多い。これは医療現場においても同様である。

(8)

8

2.2. 研究目的

本論文の目的は，手間が掛かり不正確になりやすい乳幼児の身長測定を，画像処理を用いて行うことで，身長計で測定するよりも容易で，より正確に，より短時間で身長測定を行うことを目標にした，身長推定を行うことである．

以下を，十分な精度を達成したと判断する条件とする。

測定時の体位：仰臥位

身長計測部位：伸展位での頭頂-踵足底部の長さ測定時間：数秒以内

測定誤差：再現性± 1～5% 以内

2.3. 関連技術

2.3.1. Kinect

KinectはMicrosoft社が販売しているXbox 360用のジェスチャーコントローラである。

日本では2010年11月に発売された[5]。Kinectではコントローラを手に持たずに体全身を使った操作を行うことができる。このような人間の自然な動きでのインタラクションを可能とする UI は，ナチュラルユーザインタフェース (NUI：Natural User Interface)と称されているが，Kinect はその NUI デバイスの代表格と言っても過言ではない。また

Kinect ではジェスチャー入力の他にも，内蔵されたマイクによって音声での操作をも可能

である。

Kinect はこのような革新的な装置でありながら価格帯が約150米ドルと従来の高価な距

離画像センサと比較してもはるかに安価な民生機器であったため，世界中のユーザに広く受け入れられ，ゲームコントローラという枠組みを越えたインタラクション装置として様々なソフトウェア開発に用いられている[6]。

Kinectは以下に示す複数のセンサを内蔵している。

• 可視光カメラ（以下 RGB カメラ）

• 近赤外レーザ及び近赤外用カメラ（以下距離画像センサ）

• マイク4個

図2. 2にKinectと各種センサの位置を示す [7]。

(9)

9

図2. 2 Kinectのハードウェア[7]

チルトモーターを有しているため，プログラムに組み込むことでカメラの角度を変えることも可能である。以上のセンサの中から，距離カメラを用いることで骨格を認識し，追跡することが可能であり，これによってプレイヤーの動きを 3 次元のデータとして得ることができるため，動きをゲームの動作とマッピングさせることでコントローラ不要なゲーム操作を実現している。

距離画像センサは，距離情報を持った 3 次元画像データを得ることができる。内蔵されているセンサは PrimeSense 社が開発したもので，距離の算出には赤外レーザを用いた三角測量を行っている[6]。近赤外レーザから対象物にスポット光を投影し，対象物に映ったパターンをカメラでとらえている。カメラからパターンの見込み角を求め，レーザから対象物にパターンを照射した角度と，レーザとカメラの距離を基にした対象物までの距離を算出することで，一回の投影による物体の距離計測が可能にしている。距離画像センサで得られる深度の値は図2. 3のように，Kinectからの距離ではなく直交座標系での縦軸，横軸をx，y座標とした奥行のz座標となる [7]。

(10)

10

図2. 3深度ストリーム値[7]

2.3.2. 画像処理技術

システム内で用いている画像処理技術について紹介する。

2.3.2.1. 細線化

細線化は，2値画像内の図形の線幅を細めて幅 1（画素）の中心線を抽出する処理である [8]．図形や文字の認識の前処理に用いる。原図系の連結性を保持する必要があり，それによって図形の本質的な構造を抽出することができる。

(11)

11

図2. 4 細線化例

2.3.2.2. モルフォロジー演算

モルフォロジーとは形態変化を数学的にとらえた数理形態学で，モルフォロジー演算はモルフォロジー理論を画像解析に応用した図形の変形操作に関する理論体系である [8]。画像の特徴抽出が行えるので，ノイズの除去や平滑化などに用いる。

モルフォロジー演算処理には，構造要素とMinkowski 和・Minkowski 差が用いられる。

2つの集合 A，B に対するMinkowski和・Minkowski差は以下のように定義される。

Minkowski和：𝐴 ⊕ 𝐵 = ⋃_𝑏∈𝐵𝐴_𝑏 (1)

Minkowski差：𝐴 ⊖ 𝐵 = ⋃_𝑏∈𝐵𝐴_𝑏 (2)

𝐴𝑏= {𝑎 + 𝑏|𝑎 ∈ 𝐴}

A が対象画像，B が構造要素にあたり，A に対して B の原点を動かすことで処理を行っている。モルフォロジー演算ではMinkowski 和・Minkowski 差を用いた画像処理をそれぞれ膨張（erosion）・収縮（dilation）と呼んでおり，対象画像Aの構造要素Bによる膨張はBの原点をAの全画素に対して平行移動させた際のB全体の集合領域，収縮はBの原点をAの領域内に収まるように平行移動させた際のBの原点の集合領域となる[9]。図2. 5 は膨張・収縮の1例である。青で示した領域が各々の処理結果で，B における“＋”がついている画素が原点となる。

(12)

12

図2. 5 膨張と収縮

さらに，膨張と伸縮の演算を合成したものが，開放（Opening）と閉鎖（Closing）の処理である。これらは以下のように定義されている。

解放：𝐴 ○ 𝐵 = (𝐴 ⊖ 𝐵) ⊕ 𝐵 (3) 閉鎖：𝐴 • 𝐵 = (𝐴 ⊕ 𝐵) ⊖ 𝐵 (4) 膨張は幅の狭い凸部，収縮は幅の狭い凹部を取り除くことができ，それぞれ孤立点の除去，

不連続な点の接続と穴埋めといったノイズ除去・平滑化に用いることが可能である。

図2. 6解放と閉鎖

(13)

13

2.3.2.3. ラベリング

ラベリングとは，同じ連結成分に属する画素に同じ番号を割り当てる処理で，近傍処理によるラベリング，ラン解析によるラベリング，境界追跡によるラベリングに大きく分けられる[8]。

本稿では近傍処理によるラベリングの，井村教授（大阪大）によって公開されているラベリングクラス[10]を用いる．図2. 7に実行例を示す。2値画像に対して行い，異なる連結成分領域は異なる色で表現している。

図2. 7 ラベリング例

2.4. 撮影データ

実験に用いる撮影データは，大山建司先生（山梨大）の協力のもと小児科と幼稚園を訪問し，2歳以下の乳幼児に対して撮影を行ったものを使用している。それぞれ約1分ほどの動画ファイルである。

・山梨大学医学部付属病院小児科：6人（1歳未満）

・富士桜学園：6人（5か月～2歳七ヶ月）

本稿では，これらを正解データとして用いる。

表2. 1被験者データ

A B C D E F G H I

height[cm] 44.5 53 55 63.4 66.8 67 82.5 88.4 90.5

(14)

14 (a) 人物抽出

•設定した矩形から平面を検出し、人物を抽出

(b) 中心線抽出

•画像処理で2値画像から中心線を抽出

(c) 身長算出

•中心線を成す点群間の距離の総和

(a-1) 動画からフレームをキャプチャ (a-2) 全身が入るように矩形を設定

(a-3) 平面検出・人物抽出 (b-1) 2値画像を取得 (b-2) モルフォロジー演算

(b-3) ラベリング

(b-4) 細線化 (b-5) 各行の中点を取得

(b-6) 2つの線から中心線を取得 (c) 身長を算出

終了

2.5. Kinect を用いた単一画像に対する身長推定

本節では，Kinectを用いた身長推定手法[11]について紹介する。

2.5.1. フローチャート

図2. 8はシステムのフローチャートである。

図2. 8 単一画像に対する身長推定のフローチャート

おおまかには，(a) 撮影したRGB画像から人物領域を抽出し，(b)二次元的に画像処理を行うことで身体の中心線となる座標を取得し，(c)深度画像から 3 次元情報を取得することで，身長を算出している。

以下に各工程について詳細を述べる。

(15)

15 (a-1) 動画からフレームをキャプチャ

身長推定を行うフレームを選択する。対象の全身が映っていて，足が曲がったりしていないまっすぐな姿勢のものが好ましい。

(a-2) 全身が入るよう矩形を設定

対象を囲む矩形を設定する。矩形の 4 隅が対象の寝ている床面（平面）である必要がある。実行例を図2. 9の(a-2)に示す。

(a-3) 平面検出・人物抽出

(a-2)で設定した矩形を対象が寝ている平面と仮定して，3点の座標から平面式を算出する。

その平面内にある座標で，距離カメラから取得した，カメラと平面の距離が近い座標を対象人物を表す座標とみて，取得している。

(b-1) 二値画像を取得

取得した対象座標を1として二値化する。実行例を図2. 9の(b-1)に示す。

(b-2) モルフォロジー演算

二値画像を平滑化する。実行例を図2. 9の(b-2)に示す。

(b-3) ラベリング

ラベリングを行って，一番大きな領域だけを抽出する。これによって人物以外の誤抽出領域を除去することができる。

(b-4) 細線化

細線化で領域の中心線を取得する。この段階では，腕部分などの横に伸びる中心線も含まれている。実行例を図2. 9の(b-4)に示す。

(b-5) 各行の中点を取得

身体の中心線を取得するための参照用に，画像の各行ごとの中点を取得する。実行例を図2. 9の(b-5)に示す。

(b-6) 二つの線から中心線を取得

(b-5)を参考に，(b-4)から点群を選択する。これを身体の中心線とする。実行例を図2. 9

の(b-6)に示す。

(c) 身長を算出

以下の式で，身体の中心線を示す点群間の距離の総和を求める。この値を身長推定結果とする。

ℎ𝑒𝑖𝑔ℎ𝑡 = ∑ √(𝑥

_𝑖+1

− 𝑥

₉

)

²

+ (𝑦

_𝑖+1

− 𝑦

₉

)

²

+ (𝑧

_𝑖+1

− 𝑧

₉

)

²

𝑛−1

𝑖=1

(1)

ℎ𝑒𝑖𝑔ℎ𝑡:身長 𝑥, 𝑦, 𝑧:各点の座標 𝑛:中心線の長さ

(16)

16 (a-1)

(b-1) (b-2)

(b-4) (b-5)

(b-6)

図2. 9.画像に対する身長推定実行例

(17)

17

2.5.2. 実験結果

Kinectを用いた，単一画像に対する身長推定の結果を図2. 10，表2. 2 単一画像の身長

推定結果に示す。

図2. 10 単一画像の身長推定結果

表2. 2 単一画像の身長推定結果

A B C D E F G H I

True[cm] 44.5 53 55 63.4 66.8 67 82.5 88.4 90.5

estimate[cm] 43.6 51.9 54.5 69.3 75.3 74.5 83.8 89.9 91.9

(18)

18

2.5.3. 考察

結果をみると，正解身長に近い値を推定できている。身体の中心線として扱っている線が，細線化の結果ブレが生じているため，実際の値よりも大きな値となっていることがわかる。

この結果は選択するフレームによって大きく変化する。身体全体が曲がっていたり，足が前に折れている姿勢など，画像の二値化によって姿勢がわからなくなってしまうフレームに対して推定を行うと，正しい値が取得できない。

2.5.4. 問題点

単一の画像のみでは，選択するフレームに結果が依存してしまうため，安定した値を得ることができない。また，二値化した場合に身長推定が正しく行える，姿勢がしっかり伸びているフレームをキャプチャするのは測定者にとって非常に負担が大きく，容易に推定が行えない。

2.6. Kinect を用いた複数画像に対する身長推定

2.6.1. 動画への拡張

2.5.3.の問題点を踏まえ，推定を動画へ拡張して推定を行う。

図2. 11 複数フレームを用いた身長推定

変更点は以下のとおりである。

……

(19)

19

・動画で撮影を行い，全フレームに対して身長推定を行う

動画中の全フレームに対し，それぞれ身長推定を行うことで，正しい姿勢で映っているフレームを選択する手間を省くことができる。

・各フレームでの推定値から中央値を算出し，身長値とする

複数のフレームから得られた推定結果を，中央値として一つの値にならしている。

・外れ値，失敗を除外

フレームごとの推定で，マイナス値や，非常に大きい，小さい値が身長として得られた場合に，中央値計算から除外している。これにより，誤った値を算入しないことでより正確な値となる。

フローチャートを

図2. 12 動画の身長推定フローチャートに示す。

図2. 12 動画の身長推定フローチャート

2.6.2. 実験結果

Kinectを用いた，動画に対する身長推定の結果を図2. 13 動画の身長推定結果，表2. 3

動画の身長推定結果,に示す。また，単一画像・複数画像（動画）の推定結果の，正解値との誤差を比較し，図2. 13，表2. 4に示す。

撮影開始

単一フレームに対し身長推定

随時中央値を算出

撮影終了

(20)

20 0

10 20 30 40 50 60 70 80 90 100

A B C D E F G H I

H eight[ cm ]

Tester

true value estimate value

表2. 3 動画の身長推定結果

A B C D E F G H I

true[cm] 45.5 53 55 63.4 66.8 67 82.5 88.4 90.5

estimate[cm] 44 54.2 55.5 62.2 65.2 69.8 81.5 89.3 90.2

図2. 13 動画の身長推定結果

(21)

21

図2. 14 単一画像・複数画像に対する身長推定誤差比較

表2. 4 単一画像・複数画像に対する身長推定誤差比較

A B C D E F G H I

true height[cm] 45.5 53 55 63.4 66.8 67 82.5 88.4 90.5

the difference[cm] new -1.5 1.2 0.5 -1.2 -1.6 2.8 -1 0.9 -0.3

old -0.9 -1.1 -0.5 5.9 8.5 7.5 1.3 1.5 1.4

表2. 5 複数画像に対する身長推定の誤差と推定フレーム数

-4 -2 0 2 4 6 8 10

A B C D E F G H I

T h e di ffer ence [c m ]

Tester

new old

A B C D E F G H I

error[cm] -1.5 1.2 0.5 -1.2 -1.6 2.8 -1 0.9 -0.3

valid frames 41 101 199 44 77 62 75 51 55

(22)

22

2.6.3. 考察

対象を動画として，複数枚のフレームに対し推定を行うことで，より正確な身長値が取得できるようになっている。単一での推定誤差と比較しても明らかである。結果が選択するフレームに依存しないため，安定した推定が行え，結果に大きな変化がないことが原因である。表2. 5から，有効フレーム数が多いほど，推定値が正確になることがわかる。よって，撮影時間が長いほど，よい結果を得ることができる。ただし，動画を通して正しい姿勢でないフレームが多い場合，正解値に近い値を得ることができない場合もあることが，

課題である。

また，フレームを選択し，その都度矩形を設定する手間が必要ないため，測定が非常に容易になった。この点においても，改善がみられたといえる。

2.7. まとめと今後の課題

動画像に対する乳幼児の身長推定を行った。複数枚の画像を用いて推定を行うことで，

より正確・安定した値を取得できる。

より精度の高い結果を得るためには，身体を曲げた状態を検出し，除外する，曲げた状態でも身長が推定できるようにするなどの検討が必要である。

(23)

23

3. 圧縮画像におけるノンリファレンス型画質改善の検討

3.1. 研究背景 3.1.1. 概要

動画像の圧縮符号化方式 JPEG,MPEG-1,MPEG-2,MPEG-4,H.264.AVC, H.265.HEVC などの方式があり，いずれも画質圧縮することで容量の大きな画像の伝送を可能にしている。しかし，画像圧縮には画質劣化が伴い，画像を復元するためには参照画像としての原画像が必要である。近年さかんである動画アップロード・共有サービスなどに挙げられる動画群は，画質の劣化がみられるものの原画像を取得・参照することはできない場合が多い。

3.1.2. 符号化

ここでは，代表的な映像符号化技術について述べる。

3.1.2.1. H.261

VHSに対応しており，ノン・インタレース（順次走査）方式を採用している。動き補

償予測とDCT (Discrete Cosine Transform) を組み合わせたハイブリッド符号化アルゴリ

ズムを採用している[13]。ルーブ内フィルタによって低ビットレート下での品質保障を可能としている。

3.1.2.2. MPEG-1

H.261 の方式に加えて，映像フレームの並べ替えを行うことで，双方向動き補償フレー

ム間予測を行えるようにしている。さらに，動きベクトルの精度を1画素から1/2画素へ上げ，予測精度向上とともに画素補間による雑音除去フィルタとして役立たせている。これによって，ループ内フィルタなしでも品質を保障できるようになっている。

3.1.2.3. MPEG-2/H.262

1991年に，MPEG-1から移行した標準化方式である[12]。標準アナログテレビジョンの品質を実現し，MPEG-1 ではできなかったインタレース（飛び越し走査）方式にも対応し

(24)

24

ている。これによって，奇数・偶数走査を組み合わせることができるようになっており，

動き補償・予測の効率の向上を可能としている。また，標準テレビジョンに加えて，HDTV の解像度も再現可能であるため，ディジタル放送における標準方式としての要件も満たしている。

3.1.2.4. MPEG-4

第三世代の携帯電話を想定した標準化方式で，のちにインターネット適用も考慮されるようになった。低速低品質な回線，低解像度の映像など，悪条件の中でも品質を保障するように要件が設定されている。動き補償・予測の精度向上，安定性の強化が行われている。

また，MPEG-4ではオブジェクトを分割して符号化を行う方式も導入されている。

3.1.2.5. AVC/H.264.

MPEG-4で問題となっていた

予測ブロック単位，参照画像数を増やすことで予測効率を上げ，符号化履歴を用いた算術符号化の導入などを行うことで，圧縮効率を向上させている。また，ブロック歪みを取り除くデブロッキングフィルタも導入している。

3.1.2.6. HEVC/H.265

2013年に制定された。H.264をもとに，各要素技術を改善することで，H.264と比較して二倍の圧縮効率を実現している。

3.1.3. 画質劣化と復元

図 3. 1 のように，原画像𝑑(𝑥, 𝑦)に劣化関数ℎ(𝑥, 𝑦)を与えることで，劣化画像𝑔(𝑥, 𝑦)が出

力される。

圧縮

ℎ(𝑥, 𝑦) 劣化関数

𝑛(𝑥, 𝑦) ノイズ

雑音除去フィルタ𝐻𝑤

原画像𝑑(𝑥, 𝑦) 劣化画像𝑔(𝑥, 𝑦) 復元𝑓(𝑥, 𝑦)

図3. 1 画質劣化と画像復元

(25)

25

ディジタル画像の場合，劣化式は以下のような畳み込み式になる。ここで，𝑛を2𝑊×2𝑊の二次元行列とする。

𝑔(𝑥, 𝑦) = ∑ ∑ 𝑑(𝑥 + 𝑚, 𝑦 + 𝑛)𝑛(𝑚, 𝑛)

𝑊

𝑚=−𝑤 𝑊

𝑛=−𝑊

= 𝑑(𝑥 + 𝑦) ∗ 𝑛(𝑥, 𝑦)

(1)

復元画像𝑓(𝑥, 𝑦)の𝐹(𝑢, 𝑣)は，フーリエ変換を行うと以下のように求める。

𝐺(𝑢, 𝑣) = 𝐹(𝑢, 𝑣)/𝐻(𝑢, 𝑣) (2)

𝐹(𝑢, 𝑣) = 𝐺(𝑢, 𝑣)/𝐻(𝑢, 𝑣) (3)

𝐺(𝑢, 𝑣)に𝐻𝑖𝑛𝑣(𝑢, 𝑣) = 1/𝐻(𝑢, 𝑣)となる逆フィルタ𝐻𝑖𝑛𝑣(𝑢, 𝑣)をかけることで，𝐹(𝑢, 𝑣)を得ることができる。

ここで，実際にはノイズ𝑛(𝑥, 𝑦)が加わるため，次式のようになる。

𝐺(𝑢, 𝑣) = 𝐹(𝑢, 𝑣)𝐻_𝑖𝑛𝑣(𝑢, 𝑣) + 𝑁(𝑢, 𝑣) (4) この場合の逆フィルタ𝐻_𝑤(𝑢, 𝑣)が，復元フィルタとなる。

3.2. 研究目的

画像圧縮によって得られた画像は原画像と比較した場合に劣化がみられる。画質を改善し，画像を復元するための手法の多くは，原画像を用いて誤差をもとに復元を行うものが多い。しかしながら，動画共有サービスにアップロードされるもののように，近年の画質改善が望まれる動画の多くは原画像を取得することが困難である。そこで，本稿は原画像を用いずに，劣化画像のみで画質改善が行えないか検討するものである。

3.3. 関連技術

3.3.1. PSNR

PSNR(peak signal-to-noise ratio)は，画像を客観的に画質評価するための手法のひとつである。原画像と劣化画像の信号とノイズの比率を用いるため，ピーク信号対雑音比とも呼ばれる。

原画像を𝐼(𝑥, 𝑦)，劣化画像𝐾(𝑥, 𝑦)とすると，以下のように算出される。

(26)

26 𝑀𝑆𝐸 = 1

𝑚𝑛 ∑ ∑|𝐼(𝑥, 𝑦) − 𝐾(𝑥, 𝑦)|²

𝑛−1

𝑦=0 𝑚−1

𝑥=𝑜

𝑃𝑆𝑁𝑅 = 10 𝑙𝑜𝑔₁₀(^𝑀𝐴𝑋_𝑀𝑆𝐸²)

(1)

MSE (mean squared error):は平均二乗誤差で，原画像と劣化画像の各ピクセル差の二乗平均であり，ここでは MSE がノイズとなる。MAX は MSE のピーク信号であり，8bit 画像では

𝑀𝐴𝑋 = 2²− 1 = 255となる。式のように，PSNRはMSEの逆数の対数に比例し，画質劣

化が大きいほど小さな値，原画像に近いほど大きな値となる。PSNR 値は以下のようにおおよそレベル分けがなされる。

40[dB]：参照画像との差がわからない 30[dB]：多少のノイズがある

20[dB]：ノイズが非常に多い

画質評価用いられるが，ブロックノイズなどの主観的なノイズがフレーム内に存在していても，PSNRの値にはほぼ影響が生じない。

3.3.2. ブラインド PSNR 推定

3.3.3. フィルタリングによる画像復元

原画像を圧縮することによりノイズの現れた劣化画像をフィルタリングすることで，画質が改善された復元画像を得ることができる。最小二乗フィルタ（least squares filter），ウィーナーフィルタ（Winer filter）は，原画像と復元画像の間の平均二乗誤差が最小となるような復元を行うためのフィルタである。

(27)

27

3.3.3.1. 最小二乗フィルタ

復元前と後の画像では，対応する画素の値は近いほうがよい。そのため，両値の二乗誤差が最少となるように復元を行うのが，最小二乗法である。ここで最小二乗法は，画像とノイズの相関がなく，歪みが線形であるということを前提としている。

復元画像𝑓(𝑛) ，劣化画像𝑔(𝑛)フィルタ𝑤(𝑛)とすると，𝑓(𝑛)は以下のように求まる。

𝑓(𝑛) = 𝑤(𝑘)𝑔(𝑛 − 𝑘)

= ∑ 𝑤(𝑘)𝑔(𝑛 − 𝑘)

𝐾−1

𝑛=0

(1)

𝑤(𝑛)は原画像𝑑(𝑛)と復元画像𝑓(𝑛)の平均二乗誤差から求められるコスト関数𝐽が最少となるように最適化されているフィルタである。誤差𝑒(𝑛)を式(2)とすると，コスト関数𝐽は式(3)のようになる。

𝑒(𝑛) = 𝑑(𝑛) − 𝑦(𝑛) (2)

𝐽 = 1

𝑁∑ 𝑒(𝑛)²= 1 𝑁

𝑁−1

𝑛=0

∑(𝑑(𝑛) − 𝑦(𝑛))²

𝑁−1

𝑛=0 (3)

ノイズ除去フィルタ𝑤(𝑘)のなかでも，コスト関数𝐽の最小値を用いたものが最小二乗法フィル

タ𝑤_𝑜𝑝𝑡(𝑘)である。𝑤_𝑜𝑝𝑡は𝐽を𝑤で微分することで求めることができ，以下のように表すことが

圧縮

ノイズ

雑音除去フィルタ𝑤(𝑛)

原画像𝑑(𝑛) 劣化画像𝑔(𝑛) 復元画像𝑓(𝑛)

図3. 2 フィルタリングによる画像復元

(28)

28 できる。

𝑤_𝑜𝑝𝑡= (𝑋^𝑡𝑋)⁻¹𝑋^𝑡𝑑

𝑋:圧縮画像行列 (4)

3.3.3.2. ウィーナーフィルタ

ウィーナーフィルタも，二乗誤差が最小となるようなフィルタを導出するものである。ウィーナーフィルタは，以下の式で表される。

𝑤𝑜𝑝𝑡= 𝑅⁻¹𝑝 (1)

各記号は以下を表す。

𝑅:劣化画像の自己相関行列

𝑝:劣化画像と原画像の自己相関ベクトル

3.3.4. K-means クラスタリング

クラスタリングは，分類対象となる，ある集合に対して，いくつかのクラスタに分割する手法である。

K-means法は非階層型のクラスタリング手法で，データと属するクラスタの重心距離が

近くなるようにクラスタを割り当てている。分類対象集合内の点𝑥，属するクラスタの重心点であるセントロイド（centroid）を𝑐_𝑖とすると，目的関数Errは以下のように示される。

Err({𝑋_𝑖}) = ∑ ∑(𝑑(𝑥, 𝑐_𝑖))²

𝑥∈𝑐_𝑖 𝑘

𝑖=1

(1)

反復してクラスタリングの更新を行い，全てのデータにおいてクラスタの更新がなくなった場合に収束となる。このとき，Errが最小となる。

初めのK 個のクラスタはランダムに設定されるため，クラスタリングの結果が一定ではないことが問題点として挙げられる。

(29)

29

図3. 3 k-meansクラスタリング例

3.4. 提案手法：クラスタリングを用いたノンリファレンス型

ウィーナーフィルタ

3.4.1. 概要

ウィーナーフィルタを用いた画質改善には，劣化画像の自己相関ベクトル，原画像と劣化画像の相互相関ベクトルが必要となる。本手法ではあらかじめ劣化画像の自己相関ベクトルと，対応するウィーナーフィルタを学習させて，原画像なし劣化画像と相関性の高い自己相関ベクトルから，ウィーナーフィルタを取得する手法について，検証した。

実験では，領域ごとのウィーナーフィルタの効果を比較・確認する予備実験と，提案手法の検証を行う本実験の2つを行った。

(30)

30

3.4.2. 提案手法詳細

図3. 4 ノンリファレンス型ウィーナーフィルタのフローチャート

図3. 4に本手法のフローチャートを示す。

まず，学習用動画を用意し，(1) 劣化画像の自己相関ベクトル，原画像と劣化画像の相関関数ベクトルと(1)から(2) ウィーナーフィルタを計算する。そして，それらのパラメータに

対してK-means法でクラスタリングを行う。これを原画像ありの自己相関ベクトル群とし，

ここまでが事前準備となる。

原画像なし劣化画像についても自己相関ベクトルを計算し，クラスタリングされた原画像ありの自己相関関数ベクトル群を参照して，原画像なし劣化画像の自己相関ベクトルと，

相関性の高い自己相関ベクトルに対応するウィーナーフィルタを取得する。本手法では，

このウィーナーフィルタを用いて，フィルタリングを行い，原画像なしでの画質改善を図っている。

ここで，類似する自己相関を選択する方法として，ユークリッド距離を用いている。

原画像なしのウィーナーフィルタ

クラスタリング

原画像と圧縮画像を用いたウィーナーフィルタ

各データを取得

・自己相関ベクトル

・ウィーナーフィルタ

Kmeans 法でクラスタリング

クラスタリング結果を参照し，類似する自己相関ベク

トルを取得する。

原画像とのPSNRを測定

行列ブロック

対応するウィーナーフィルタを取得

(31)

31

3.4.3. 実験に使用する動画像

今回使用したシーケンスは，HEVC 標準化で用いられるテストシーケンスで，ハイビジョン・システム評価用標準動画像群である。

・圧縮ビットレート (コーデック： H.264/AVC）

1000bps ～ 7500bps (3500bps刻み)

・動画サイズ

720p (1280×720 pixcel)

・ Kmeansクラスタリングに用いた参照動画数：計87

3.4.4. 共通事項

予備実験・本実験ともに，1枚の画像に対して，以下の領域ごとにウィーナーフィルタでのフィルタリングを行う。これによって，ウィーナーフィルタの有効性について確認を行う。

(1) 行 (2) 列

(3) ブロック（40×40pixel）

なお，フィルタリングは領域ごとに行い，PSNR 値の計算はフレームごとに行うものとする。

(32)

32

3.4.5. 予備実験：原画ありウィーナーフィルタ

3.4.5.1. 行領域ごとのウィーナーフィルタ

図3. 5 行ごとのウィーナーフィルタ（1000bps）.

図3. 6 行ごとのウィーナーフィルタ（7500bps）

0 5 10 15 20 25 30 35 40 45 50

1 7 13 19 25 31 37 43 49 55 61 67 73 79 85 91 97 103 109 115 121 127 133 139 145

PSNR[dB]

frame number

h264 1000bps column 1000bps

0 5 10 15 20 25 30 35 40 45 50

1 7 13 19 25 31 37 43 49 55 61 67 73 79 85 91 97 103 109 115 121 127 133 139 145

PSNR[dB]

frame number

h264 7500bps column 7500bps

(33)

33

3.4.5.2. 列領域ごとのウィーナーフィルタ

図3. 7 列ごとのウィーナーフィルタ（1000bps）

32 34 36 38 40 42 44 46

1 7 13 19 25 31 37 43 49 55 61 67 73 79 85 91 97 103 109 115 121 127 133 139 145

PSNR[dB]

frame number h264 1000bps

row 1000bps

0 5 10 15 20 25 30 35 40 45 50

1 7 13 19 25 31 37 43 49 55 61 67 73 79 85 91 97 103 109 115 121 127 133 139 145

PSNR[dB]

row 7500bps

(34)

34

3.4.5.3. ブロック領域ごとのウィーナーフィルタ

図3. 9 ブロックごとのウィーナーフィルタ（1000bps）

31 31.5 32 32.5 33 33.5 34 34.5 35 35.5 36

1 7 13 19 25 31 37 43 49 55 61 67 73 79 85 91 97 103 109 115 121 127 133 139 145

PSNR[dB]

block 1000bps

31.5 32 32.5 33 33.5 34 34.5 35 35.5 36 36.5 37

1 7 13 19 25 31 37 43 49 55 61 67 73 79 85 91 97 103 109 115 121 127 133 139 145

PSNR[dB]

block 7500bps

(35)

35

3.4.5.4. 考察

結果をみると，領域分割を行ったウィーナーフィルタによって，PSNR 値が改善していることがわかる。ただし，フレームごとの行・列領域に分割したウィーナーフィルタリングによるPSNR値のグラフ形状が類似するのに対し，ブロック領域に分割したウィーナーフィルタ結果については，他のフィルタと比較してグラフの形状が異なってしまっている。

これは，ウィーナーフィルタ領域の大きさに関係すると考えられる。行領域では 1×

1280pxel，列ごとでは720×1pxelごとにウィーナーフィルタをかけているが，ブロック領

域では40×40pxcelに分割し，その中でさらに1×40，40×1pxcelごとにフィルタをかけ

ているため，一度にフィルタリングする領域が少ない。そのため，

本実験によって，自己相関ベクトル群から選択したウィーナーフィルタが正しいものであれば，PSNR値が改善されることが確認できた。

実験結果：原画像なしウィーナーフィルタ

3.4.5.5. 原画像なし，行領域ごとのウィーナーフィルタ

0 5 10 15 20 25 30 35 40 45

1 10 20 30 40 50 60 70 80 90 100 110 120 130 140

PSNR[dB]

frame number

h264 column

(36)

36

3.4.5.6. 原画像なし，列領域ごとのウィーナーフィルタ

0 5 10 15 20 25 30 35 40 45

1 10 20 30 40 50 60 70 80 90 100 110 120 130 140

PSNR[dB]

frame number

h264 column

32 33 34 35 36 37 38 39 40

1 10 20 30 40 50 60 70 80 90 100 110 120 130 140

PSNR[dB]

frame number

h264 row

(37)

37

3.4.5.7. 原画像なし，ブロック領域ごとのウィーナーフ

ィルタ

35 36 37 38 39 40 41 42

1 10 20 30 40 50 60 70 80 90 100 110 120 130 140

PSNr[dB]

frame number

h264 row

0 5 10 15 20 25 30 35

1 10 20 30 40 50 60 70 80 90 100 110 120 130 140

PSNR[dB]

frame number

h264 column

(38)

38

3.4.5.8. ウィーナーフィルタ可視化

ウィーナーフィルタの結果について主観的に評価するため，グラフに表示して可視化を行う。行ごとのウィーナーフィルタのうち，無作為に選出した隣り合う行に対してフィルタリングを行った50000種類について図3. 17に示す。また，87種類の学習動画から作成した、行領域ごとの全ウィーナーフィルについてクラスタリングを行い、結果として得られた100の重心となるウィーナーフィルタを，図3. 18に示す。

0 5 10 15 20 25 30 35

1 10 20 30 40 50 60 70 80 90 100 110 120 130 140

PSNR[dB]

frame number

h264 row

(39)

39

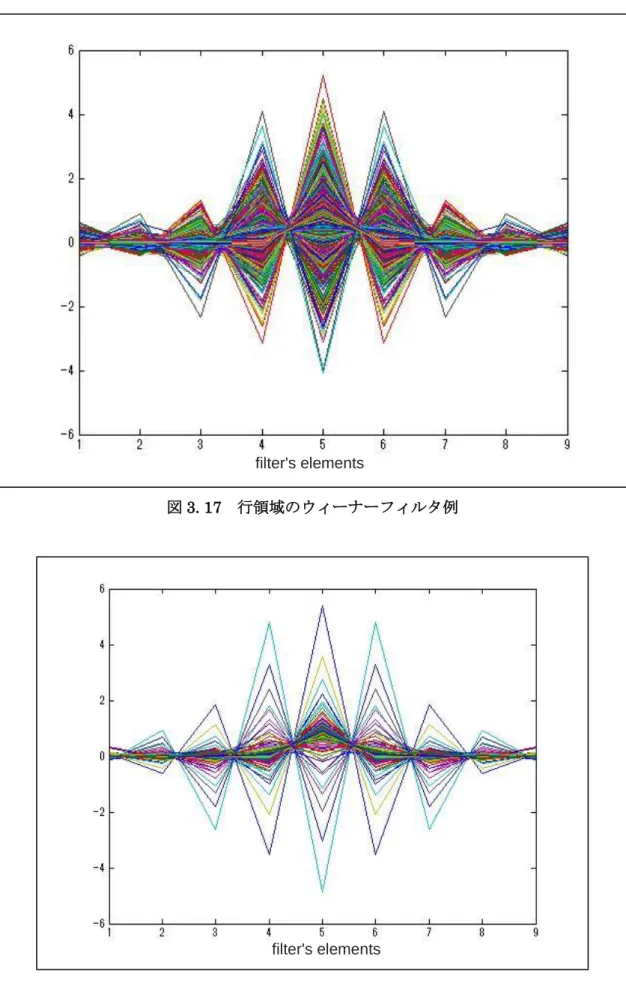

図3. 17 行領域のウィーナーフィルタ例

filter's elements

(40)

40

図3. 18 行領域のウィーナーフィルタクラスタリング結果

3.4.6. 考察

予備実験ではウィーナーフィルタによってPSNR値に改善がみられたが，原画像なしのウィーナーフィルタでは，PSNR 値が下がってしまう結果となった。これは，クラスタリングされた自己相関ベクトル群から選択された自己相関ベクトルに対応するウィーナーフィルタの中に，正しいウィーナーフィルタに類似するフィルタがなかったためである。原因として，候補となるウィーナーフィルタ数が少ないこと，類似するウィーナーフィルタの選出アルゴリズムに改善の余地があることなどが考えられる。

一方，図3. 13のように，一部PSNR値が正解よりも上回っている場合も存在した。こ

の点について検証を行うこととする。

図3. 19は，図3. 13において原画像なしのウィーナーフィルタPSNR値結果が原画像あ

りのウィーナーフィルタ結果を上回っているフレームに対応する両ウィーナーフィルタのグラフである。図3. 20は，同動画の原画像なしウィーナーフィルタのPSNR値が原画像ありの値を下回っているフレームに対するグラフである。両グラフからわかるように，ウィーナーフィルタを可視化してみた場合，ふたつに相違点はみられない。また，グラフ内のフィルタが類似するものとはいいがたいため，今回の場合正しいウィーナーフィルタを取得できていないと判断する。

(41)

41

図3. 19 選出されたウィーナーフィルタと，実際のウィーナーフィルタの比較：PSNR改

善時

図3. 20 選出されたウィーナーフィルタと，実際のウィーナーフィルタの比較：PSNR値

filter’s number filter’s number filter’s number

(42)

42 劣化時

3.5. まとめと今後の課題

原画像なしの劣化画像に対して，画質改善を行う手法について検討を行った。学習動画から自己相関関数，ウィーナーフィルタのクラスタリングを行ったが，実験ではPSNR値の改善はみられなかった。

今後の課題としては，クラスタリングに用いる動画の数を増やす，類似する自己相関関数を選出するアルゴリズムの検討などが挙げられる。

(43)

43

謝辞

本研究を行うにあたり，的確な助言，丁寧なご指導をしてくださった甲藤二郎教授に心より御礼申し上げます．

また，実験データの撮影のために貴重な時間を割いて協力してくださっただけでなく，

数多くの助言をくださった山梨大学の大山先生に，深く感謝申し上げます．

さらに，研究をご指導いただいた博士課程の先輩方， Visual班の方々，さまざまな面でお世話になった甲藤研究室の皆様に深く感謝いたします．

2015 年 2 月 2 日

野口千尋

(44)

44

参考文献

[1] YouTube

http://www.youtube.com/

[2] 河野由美, 低出生体重児の成長, 小児科診療 71(9): 1467-1471, 2008.

[3] 田中敏章,SGA 性低身長症の診断と治療, 産婦人科治療 102(4): 378-382, 2011.

[4] 厚生労働省ホームページ計測器具及び計測方法（乳幼児身体発育調査必携より抜粋）

http: // www.mhlw.go.jp / houdou / 0110 / h1024-4d.html

[5] 大久保榮，中村薫，齋藤俊太，宮城英人，Kinect for Windows SDK プログラミング C++

編，2012，株式会社秀和システム

[6] 根津禎，Kinect に見る，ジェスチャー入力の可能性，日経エレクトロニクス (1046), 73-85, 2010-12-27日経 BP 社

[7] Kinect for Windows SDK ドキュメント，

http://msdn.microsoft.com/en-us/library/hh855347 [8] 田村秀行，コンピュータ画像処理,2002, 株式会社オーム社

[9] 浅野晃，延原肇，マセマティカルモルフォロジーの基礎と新展開，電子情報通信学会誌 92(10), 876-880,2009-10-01

[10] ラベリングクラス

http: // oshiro.bpe.es.osaka-u.ac.jp / people / sta ﬀ/ imura / products / labeling

[11] 野口千尋, 甲藤二郎, 大山建司，“低出生体重児・新生児・乳児の身長推定”, 電子情報

通信学会, March．2012

[12] 村上篤道，浅井光太郎，関口俊一，高効率映像符号化技術 HEVC/H.265とその応用，

2013，株式会社オーム社

[13] 大久保榮，“H.265/HEVC教科書”，インプレスジャパン，2013年

(45)

45

発表文献リスト

[1]. 野口千尋，甲藤二郎，大山建司低出生体重児・新生児・乳児の身長推定

PCSJ2013/IMPS2013 2013/11

[2]. 野口千尋, 甲藤二郎, 大山建司低出生体重児・新生児・乳児の身長推定－Kinect を用

いた画像処理システム－画像電子学会年次大会 2013/6

[3]. 野口千尋，甲藤二郎，大山建司，“低出生体重児・新生児・乳児の身長推定の改善−Kinect

を用いた画像処理システム−”，2014年度画像電子学会第42回年次大会，2014/6/29-30 [4]. Chihiro NOGUCHI，Jiro KATTO，Kenji Ohyama，“Improvement of Height Estimation of Low Birth Weight Infants, Newborns and Infants Image Processing System Using Kinect”, IEEE GCCE 2014，2014/10

低出生体重児・新生児・乳児の身長推定の改善

平成 26 年度 修士論文
