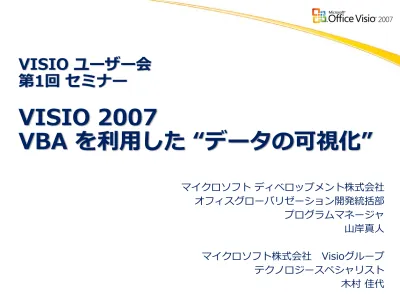

VISIO ユーザー会

第1回 セミナー

VISIO 2007

VBA を利⽤した “データの可視化”

マイクロソフト ディベロップメント株式会社

オフィスグローバリゼーション開発統括部

プログラムマネージャ

⼭岸真⼈

マイクロソフト株式会社 Visioグループ

テクノロジースペシャリスト

⽊村 佳代

アジェンダ

Visio 2007 を利⽤した

“データの可視化” 活⽤例

Visio 2007 データ接続オートメーション

“データの可視化” 3ステップ

幅広いユーザーと共有できる図⾯を使⽤した

「情報の伝達」

複雑な情報の理解を

深めるための

｢情報の可視化｣

傾向や問題を特定し、

⾏動を取るための

｢情報の把握・分析」

Visio 2007

データの可視化を実現する、ビジネス ダイアグラム作成ツールとして進化

Visio 2007 を利⽤した

“データの可視化” 活⽤例

Visio 図⾯

連携データ先

業務フロー図

業務内容、進捗情報、担当者リスト、コスト情報

病棟レイアウト図

病床管理、患者管理

ネットワーク図

機器情報、設定情報、リース情報

座席表

社員リスト、電話番号、メール アドレス

フロア図

資産情報、什器

Visio 2007

データ接続オートメーション

データソースと連動するソリューション開発のための API

Data Import / Data Refresh API

図⾯に OLEDB/ODBC/XML データをインポート、更新

Data Linking API

インポートしたデータと図形をリンク

Data Graphics API

サンプル アプリケーションの作成

IT 資産情報の可視化

ネットワーク上のサーバーの状態を

可視化し、現状の把握、分析をする

簡易アプリケーションを VBA で開発します

データ接続の流れ

DataGraphic

GraphicItem

GraphicItem

GraphicItem

Shape

データ接続の流れ

ステップ 1

データのインポート

オブジェクトとコンセプト

インポートの⽅法と接続のモデル

更新と同期

更新

オブジェクトとコンセプト

Data Connection

Visio からデータベースへの接続を抽象化

Data Recordset

Visio 上のデータ ストアや、データベースとの同期、アクセス⽅法を管理

Data Column

データ形式やデータ型の変換機能

データのインポート

接続モデル

接続する場合

接続しない場合

DataRecordsets.Add(

string connectionString,

string commandString,

integer recordsetOptions,

string friendlyName

)

DataRecordsets.AddFromXML(

string adoXMLFragment,

integer recordsetOptions,

string friendlyName

)

DataRecordsets.Add(

string connectionString,

string commandString,

integer recordsetOptions,

string friendlyName

)

DataRecordsets.Add

外部データと Visio 図⾯を接続し、インポート

接続⽂字列

コマンド⽂字列

オプション

任意の表⽰名

Excel との接続

'Excel 接続⽤

'接続⽂字列、コマンド⽂字列、DataRecordset オブジェクトを宣⾔

Dim strConnection_Excel As String Dim strCommand_Excel As String

Dim vsoDataRecordset_Excel As Visio.DataRecordset

'接続⽂字列。ローカル ドライブにあるファイルに接続

strConnection_Excel = "Provider=Microsoft.Jet.OLEDB.4.0;" _ & "Data Source=" _

& "C:¥MSDN¥ASTMGT.XLS;" _

& "Extended Properties=Excel 8.0;"

'コマンド⽂字列。⼀枚めのシート内のデータをすべて取得

strCommand_Excel = "SELECT * FROM [Sheet1$]"

'DataRecordset オブジェクトを作成

Set vsoDataRecordset_Excel = ActiveDocument.DataRecordsets.Add(strConnection_Excel, strCommand_Excel, 0, "ネットワーク機器")

Access との接続

'Access 接続⽤

'接続⽂字列、コマンド⽂字列、DataRecordset オブジェクトを宣⾔

Dim strConnection_Access As String Dim strCommand_Access As String

Dim vsoDataRecordset_Access As Visio.DataRecordset

'接続⽂字列。ローカル ドライブにあるファイルに接続。パスワード等の設定は割愛

strConnection_Access = "Provider=Microsoft.Jet.OLEDB.4.0;" _ & "Data Source=" _

& "C:¥MSDN¥network_status.mdb;" _ & "Persist Security Info=False;“

'コマンド⽂字列。[ネットワーク状態] テーブル内のデータをすべて取得

strCommand_Access = "SELECT * FROM ネットワーク状態"

'DataRecordset オブジェクトを作成

Set vsoDataRecordset_Access = ActiveDocument.DataRecordsets.Add(strConnection_Access, strCommand_Access, 0, "ネットワーク状態")

ステップ

2

データのリンク

更新

オブジェクトとコンセプト

リンクの⽅法

オブジェクトとコンセプト

RowID

1

42

2

27

3

12

1 リンク = 1 RowID Ù 1 ShapeID

リンクの⽅法

リンク図形の作成⽅法:

Page.DropLinked (

1

⾏ Ù

1

図形)

Page.DropManyLinkedU (

n

⾏ Ù

n

図形)

既存図形へのリンク⽅法:

Shape.LinkToData (

1

⾏ Ù

1

図形)

Selection.LinkToData (

1

⾏ Ù

n

図形)

Page.LinkShapesToDataRows (

n

⾏ Ù

n

図形)

DropLinked

図⾯上にデータとリンクした図形をドロップ (作成)

Page.DropLinked (

[Unknown] ObjectToDrop,

double x,

double y,

Long DataRecordsetID,

Long DataRowID,

Booloean ApplyDataGraphicAfterLink

)

Visio オブジェクト

x 座標

y 座標

DataRecordSet の ID

データ⾏の ID

オプション

Excel データとリンクした図形を作成

'Visio 図形オブジェクト、x 座標、y 座標、データ⾏ID格納⽤変数、等を宣⾔

Dim vsoShape As Visio.Shape Dim dblX As Double

Dim dblY As Double

Dim lngDataRowID As Long Dim i As Integer

Dim vsoMaster As Visio.Master

'サーバー図形の⼊ったステンシルを開く

Set vsoMaster = Visio.Documents.OpenEx("SERVER_M.vss", 4) .ItemU("Server")

'1 ⾏⽬から 10 ⾏⽬までのデータを図形にリンクして図⾯にドロップ

For i = 1 To 10 dblX = dblX + 20 dblY = dblY + 15 lngRowID = i

Set vsoShape = ActivePage.DropLinked(vsoMaster, _ dblX, _ dblY, _ vsoDataRecordset_Excel.ID, _ lngRowID, _ False) Next i

AutomaticLink

⾏の値と図形のプロパティを⽐較判断して⾏と図形を⾃動的にリンク

Selection.AutomaticLink(

(in) integer RecordsetID,

(in) safe-array columnNames,

(in) safe-array fieldTypes,

(in) safe-array fieldNames,

(in) bool BreakExistingLinks,

(out) safe-array ShapeIDs

)

DataRecordSet の ID

DataRecordset の列名

図形側のフィールド

図形側のフィールド名

オプション

リンクされた図形ID格納

Access データを⾃動リンク

'図形の選択オブジェクト、DataRecordset の列名、図形側のフィールドとフィールド名、リンクした図形を格納する配列を宣⾔

Dim vsoSelection As Visio.Selection Dim columnNames(1) As String Dim fieldTypes(1) As Long Dim fieldNames(1) As String Dim shapesLinked() As Long

'Access 側 (DataRecordset) の列名は [ネットワーク名] columnNames(0) = "ネットワーク名" '図形側は任意の図形データ fieldTypes(0) = Visio.VisAutoLinkFieldTypes.visAutoLinkCustPropsLabel '図形データのフィールド名は [ネットワーク名] fieldNames(0) = "ネットワーク名" '図⾯上の図形をすべて選択してオブジェクトに格納 ActiveWindow.DeselectAll ActiveWindow.SelectAll

Set vsoSelection = ActiveWindow.Selection

ʻ⾃動リンク実⾏、データグラフィックと連動しないようにオプションは 4 vsoSelection.AutomaticLink vsoDataRecordset_Access.ID, _ columnNames, _ fieldTypes, _ fieldNames, _ 4, _ shapesLinked

ステップ 3

データの表⽰

更新

オブジェクトとコンセプト

オブジェクトとコンセプト

GraphicItem

DataGraphic Master

図形

オブジェクトとコンセプト

DataGraphic Master

GraphicItems コレクションのコンテナ

GraphicItem

図形に追加された各データ グラフィック オブジェクト

データ グラフィックの作成

⽅法 1 – Visio UI で:

その 1: データ グラフィックの設定画⾯で作成

その 2: データ グラフィック マスタを

シェイプ シートで定義

⽅法 2 – プログラムで:

DataGraphic Master

オブジェクトを作成

GraphicItem

プロパティを定義

データ グラフィックの作成 は UI またはプログラムの両⽅で可能

本⽇はこちら

データ グラフィックの適⽤

'図⾯上の図形をすべて選択してオブジェクトの格納

Dim vsoSelection As Visio.Selection

ActiveWindow.SelectAll

Set vsoSelection = ActiveWindow.Selection

'選択オブジェクトにデータグラフィック マスタを適⽤

データの更新

3 種類の基本的な更新⽅法

refresh メソッド:

DataRecordset.Refresh()

DataRecordset.RefreshFromXML()

更新間隔を指定:

DataRecordset.RefreshInterval

を設定

UI で:

[更新] ボタン

更新設定画⾯

各更新内容はログからアクセス可能:

DataRecordsetChanged:

イベント

DataRecordsetChangedEvent:

オブジェクト

データの更新

'Excel との同期を今すぐ実⾏

Visio.ActiveDocument.DataRecordsets(1).Refresh

'Access との同期は 20 分ごと

Visio.ActiveDocument.DataRecordsets(2).RefreshInterval = 20

今すぐ更新

20

分毎に更新

データ接続の流れ

DataGraphic

GraphicItem

GraphicItem

GraphicItem

Shape

技術情報 リソース

-1-ダウンロード

Visio 2007 SDK

Visio ⾃習書

http://www.microsoft.com/japan/office/2007/visio/trainingtext.mspx

TechNet Visio 技術情報

http://www.microsoft.com/japan/technet/prodtechnol/visio/default.mspx

オンライン リソース

MSDN Visio 技術資料

http://www.microsoft.com/japan/msdn/office/understanding/visio.aspx

Visio ブログ

http://blogs.msdn.com/visioj/

Visio Tool box

技術情報 リソース

-2-その他

Visio.jp

http://www.visio.jp/

書籍

「

Visio 2003 デベロッパーズ バイブル」

http://www.seshop.com/detail.asp?pid=6030

Visio 2007 製品体系

機能

⼀新した「作業の開始」画⾯

オートコネクト機能

テーマ機能

隠し情報の削除

Web や PDF, XPS 形式での共有

機能

データ リンク、データ グラフィック機能

ピボット ダイアグラム機能

新しいテンプレート

（ITIL 図、バリュー ストリーム マップ）

テンプレートのサンプル表⽰

Standard の機能全て

主な⽤途

専⾨的な作図

システム管理、業務フロー、仕様書

レイアウト図など

データと連携をした作図

データと図⾯の⼀元管理

情報の可視化と分析

主な⽤途

図を含んだ⽂書作成

企画書、提案書、組織図など
