超解像を用いたJPEGコーデックに関する一検討

N/A
N/A
Protected

Academic year: 2021

シェア "超解像を用いたJPEGコーデックに関する一検討"

Copied!
4
0
0

読み込み中.... (全文を見る)

全文

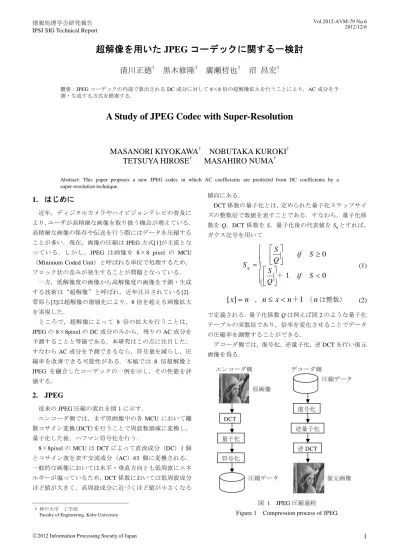

(1)Vol.2012-AVM-79 No.6 2012/12/6. 情報処理学会研究報告 IPSJ SIG Technical Report. 超解像を用いた JPEG コーデックに関する一検討 清川正徳†. 黒木修隆†. 廣瀬哲也†. 沼 昌宏†. 概要:JPEG コーデックの内部で算出される DC 成分に対して 8×8 倍の超解像拡大を行うことにより,AC 成分を予 測・生成する方式を提案する.. A Study of JPEG Codec with Super-Resolution. MASANORI KIYOKAWA† NOBUTAKA KUROKI† TETSUYA HIROSE† MASAHIRO NUMA† Abstract: This paper proposes a new JPEG codec in which AC coefficients are predicted from DC coefficients by a super-resolution technique.. 1. はじめに. 傾向にある. DCT 係数の量子化とは,定められた量子化ステップサイ. 近年,ディジタルカメラやハイビジョンテレビの普及に. ズの整数倍で数値を表すことである.すなわち,量子化係. より,ユーザが高精細な画像を取り扱う機会が増えている.. 数を Q,DCT 係数を S,量子化後の代表値を Sq とすれば,. 高精細な画像の保存や伝送を行う際にはデータを圧縮する. ガウス記号を用いて. ことが多い.現在,画像の圧縮は JPEG 方式[1]が主流とな. ⎧ ⎡S ⎤ if S ≥ 0 ⎪ ⎢ ⎥ ⎪ ⎣Q ⎦ Sq = ⎨ ⎪ ⎡ S ⎤+1 if S < 0 ⎪⎩ ⎢⎣ Q ⎥⎦. (1). [ x] = n , n ≤ x < n+ 1 ( n は整数). (2). っている.しかし,JPEG は画像を 8×8 pixel の MCU (Minimum Coded Unit)と呼ばれる単位で処理するため, ブロック状の歪みが発生することが問題となっている. 一方,低解像度の画像から高解像度の画像を予測・生成 する技術は“超解像”と呼ばれ,近年注目されている[2]. 菅原ら[3]は超解像の階層化により,8 倍を超える画像拡大 を実現した. ところで,超解像によって 8 倍の拡大を行うことは, JPEG の 8×8pixel の DC 成分のみから,残りの AC 成分を 予測することと等価である.本研究はこの点に注目した. すなわち AC 成分を予測できるなら,符号量を減らし,圧. で定義される.量子化係数 Q は例えば図 2 のような量子化 テーブルの実数倍であり,倍率を変化させることでデータ の圧縮率を調整することができる. デコーダ側では,復号化,逆量子化,逆 DCT を行い復元 画像を得る.. 縮率を改善できる可能性がある.本稿では 8 倍超解像と JPEG を融合したコーデックの一例を示し,その性能を評. エンコーダ側. デコーダ側 圧縮データ. 価する. 原画像. 2. JPEG 従来の JPEG 圧縮の流れを図 1 に示す. エンコーダ側では,まず原画像中の各 MCU において離. 復号化 DCT. 散コサイン変換(DCT)を行うことで周波数領域に変換し, 量子化した後,ハフマン符号化を行う.. 逆量子化 量子化. 8×8pixel の MCU は DCT によって直流成分(DC)1 個 とコサイン波を表す交流成分(AC)63 個に変換される.. 逆 DCT 符号化. 一般的な画像においては水平・垂直方向とも低周波にエネ ルギーが偏っているため,DCT 係数においては低周波成分. 圧縮データ. 復元画像. ほど値が大きく,高周波成分に近づくほど値が小さくなる 図 1 † 神戸大学 工学部 Faculty of Engineering, Kobe University. ⓒ2012 Information Processing Society of Japan. Figure 1. JPEG 圧縮過程. Compression process of JPEG.. 1.

(2) Vol.2012-AVM-79 No.6 2012/12/6. 情報処理学会研究報告 IPSJ SIG Technical Report. 16. 11. 10. 16. 24. 40. 51. 61. 12. 12. 14. 19. 26. 58. 60. 55. 原画像. DCT 係数 ② ⅱ)量子化. 14. 13. 16. 24. 40. 57. 69. 56. 14. 17. 22. 29. 51. 87. 80. 62. 18. 22. 37. 56. 68. 109. 103. 77. 24. 35. 55. 64. 81. 104. 113. 92. DCT 係数. 49. 64. 78. 87. 103. 121. 120. 101. ①. 72. 92. 95. 98. 112. 100. 103. 99. 逆量子化. ⅲ)DC から. ⅰ)DCT 縮小画像. 図 2 Figure 2. (1/8) ⅳ)8 倍超解像. 超解像 画像. 量子化テーブル Quantization table.. ⅴ)DCT. 3. 提案手法 従来の JPEG では 8×8 pixel の MCU ごとに DCT を施し,. ⅵ)AC 成分のみ. MCU の平均値である直流成分(DC)1 個と交流(AC)成. DCT 係数. 分 63 個からなる DCT 係数に変換し,それらを量子化して. ③. 符号化を行なう.提案手法は超解像技術を用いて,DCT 係 数の AC 成分をある程度予測することで DCT 係数の絶対値 を小さくし,圧縮データの容量を減らすことを目的とした. DCT 係数 ④. ものである. 3.1 エンコーダ側. ⅶ)量子化. エンコーダ側における処理の流れを図 3 に示す.. 符号化. ⅰ)まず原画像の MCU ごとに DCT を施し DCT 係数①(DC1, AC1)を得る.. 圧縮データ. ⅱ)DCT 係数①をいったん量子化し,さらに逆量子化して DCT 係数②(DC1’,AC1’)を得る.この操作はデコ. 図 3. ードする際の超解像画像の整合性を高めるためのも のである. ⅲ)DCT 係数②の DC 成分(DC1’)を用いて 1/8 縮小画像 を得る.これは DC 成分が MCU の平均値であること を利用している. ⅳ)1/8 縮小画像から 8 倍超解像拡大を用いて超解像画像 を得る.なお,8 倍拡大は 2 倍超解像を 3 段に分けて 行う階層的超解像[3]を用いる. ⅴ)超解像画像に DCT を施し DCT 係数③(DC2,AC2) を得る. ⅵ)DCT 係数①と③の AC 成分のみ差分を取り,DCT 係数 ④(DC1,AC1-AC2)を得る.DC 成分については原 画像の DC 成分をそのまま用いる. ⅶ)以降は通常の JPEG 処理と同様に DCT 係数④を量子化 し,ハフマン符号化を経て圧縮データとする.. ⓒ2012 Information Processing Society of Japan. Figure 3. エンコーダ側 Encoding process.. 3.2 デコーダ側 デコーダ側における処理の流れを図 4 に示す. ⅰ)圧縮データを復号し,逆量子化を行い DCT 係数⑤(DC1’, [AC1-AC2]’)を得る. ⅱ)DCT 係数⑤の DC 成分(DC1’)から 1/8 縮小画像を得 る. ⅲ)1/8 縮小画像から 8 倍超解像を用いて超解像画像を得 る. ⅳ)超解像画像に DCT を施し DCT 係数⑥(DC2,AC2) を得る. ⅴ)DCT 係数⑤と⑥の AC 成分のみ足し合わせて DCT 係 数⑦(DC1’,[AC1-AC2]’+AC2)を得る.DC 成分 については⑤の DC 成分をそのまま用いる. ⅵ)DCT 係数⑦に逆 DCT を施し復元画像を得る.. 2.

(3) Vol.2012-AVM-79 No.6 2012/12/6. 情報処理学会研究報告 IPSJ SIG Technical Report. 圧縮データ. 縮小画像 (1/8). ⅱ)DC から. ⅰ)復号化. ⅲ)8 倍超解像. 逆量子化. b) caps. a) bikes 超解像. DCT 係数. 画像. ⑤. ⅳ)DCT ⅴ)AC 成分のみ. d) parrots. c) fish DCT 係数 ⑥. DCT 係数 ⑦ e) monarch. f) plane. g) fuji. h) origami. i) house. j) ocean. ⅵ)逆 DCT. 復元画像. 図 4 Figure 4. デコーダ側 Decoding process.. 4. 実験 4.1 実験方法 図 5 に示す 10 種類のモノクロ画像 (768×512pixel)に ついて,それぞれ量子化係数 Q を 1~10 まで 0.1 ずつ変化 させ,従来の JPEG 圧縮と提案手法による圧縮を行い,画. 図 5. 質とデータ容量について評価する.画質評価には PSNR. Figure 5. 評価画像 Test Sequence.. (Peak Signal to Noise Ratio)を用い,提案手法における超 解像については階層型の 8 倍超解像[3]を用いる.また量子. デックの一例を示し,その圧縮性能を評価した.実験の結. 化テーブルについては図 2 に示すものを用いる.. 果,提案手法は従来の JPEG と同等またはそれ以上の性能. 4.2 実験結果と考察. であることを確認することができた.. 図 6 に示す実験結果から,高圧縮時において 4 種類の画 像(c) (d) (e) (h)で PSNR の改善が確認された.残りの. 参考文献. 6 種類の画像に対しては従来の JPEG と同程度の PSNR で. 1) 小野定康, 鈴木鈍司:わかりやすい JPEG / MPEG2 の技術, オ ーム社出版局 (2001). 2) 橋本明信, 中矢知宏, 黒木修隆, 廣瀬哲也, 沼 昌宏: 学習型 超解像のための高能率な辞書, 電子情報通信学会 画像工学研究 会, vol. 111, no. 284, pp. 35-40, (2011). 3) 菅原佑貴, 橋本明信, 黒木修隆, 廣瀬哲也, 沼 昌宏: 階層的 超解像による電子ズームの構成方法, 第 11 回情報科学技術フォー ラム (FIT2010), I-11, (2012).. あった.画像によって効果が異なる理由について,今後調 査する必要がある.. 5. まとめ 本稿では,超解像技術と JPEG 方式を融合した画像コー. ⓒ2012 Information Processing Society of Japan. 3.

(4) Vol.2012-AVM-79 No.6 2012/12/6. 情報処理学会研究報告 IPSJ SIG Technical Report 30 36. 28 34. 提案手法. 26. PSNR [dB]. 32. PSNR [dB]. PSNR [dB]. PSNR [dB]. 提案手法 JPEG 24. JPEG 30. 22 28. 20 0. 10. 20. 30. 40. 60. 50. 26. 70. データサイズ[KB]. デ ータサイズ [KB]. a) bikes. 0. 5. 10. 15. 20. b) caps. 38. 25. 30. データサイズ[KB]. データサイズ [KB] 38. 36. 36. 提案手法. 提案手法 JPEG. 32 30. 34 PSNR [dB]. PSNR [dB]. PSNR [dB]. PSNR [dB]. 34. JPEG 32 30. 28. 28. 26. 26. 0. 5. 10. 15. 20. 0. データサイズ[KB]. デ ータサイズ [KB]. c) fish. 15. 20. 25. データサイズ[KB]. データサイズ [KB]. 34. 32. 32. 提案手法. 28. PSNR [dB]. 提案手法. JPEG. 30. PSNR [dB]. PSNR [dB ]. 10. d) parrots. 34. PSNR [dB]. 5. 26. 30. JPEG 28. 26. 24 0. 5. 10. 15. 20. 25. データサイズ [KB]. e) monarch. 24. 35. 30. 0. データサイズ[KB]. 5. 10. 15. 20. f) plane. 30. 25. 30. データサイズ[KB]. データサイズ [KB] 40. 38. 提案手法 JPEG. 26. 36 PSNR [dB]. 提案手法. PSNR [dB]. PSNR [dB]. PSNR [dB]. 28. JPEG 34. 32. 24 30. 28. 22 0. 5. 10. 15. 20. 25. 30. 35. 0. 40. 2. 4. 6. データサイズ[KB]. デ ータサイズ [KB]. 8. 10. 12. h) origami. g) fuji. 32. 14. 16. 18. データサイズ[KB]. データサイズ [KB] 34. 32. 提案手法 PSNR [dB]. PSNR [dB]. PSNR [dB]. PSNR [dB]. 30. JPEG 28. 26. 提案手法 30. JPEG 28. 26. 24. 24 0. 5. 10. 15. 20. 25. デー タサイズ [KB]. 30. 35. 40. 0. 45. データサイズ[KB]. 10. 15. 20. 25. 30. 35. 40. データサイズ[KB]. j) ocean. 図 6 Figure 6 ⓒ2012 Information Processing Society of Japan. 5. データサイズ [KB]. i) house. 実験結果. Experimental results. 4.

(5)

Figure 1 Compression process of JPEG.
図   2   量子化テーブル Figure 2 Quantization table.
図  4  デコーダ側  Figure 4  Decoding process.
Figure 6  Experimental results
