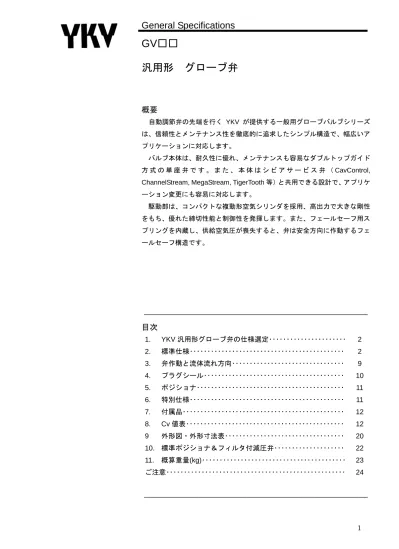

General Specifications

GV□□

汎用形 グローブ弁

概要

自動調節弁の先端を行く YKV が提供する一般用グローブバルブシリーズ

は、信頼性とメンテナンス性を徹底的に追求したシンプル構造で、幅広いア

プリケーションに対応します。

バルブ本体は、耐久性に優れ、メンテナンスも容易なダブルトップガイド

方 式 の 単 座 弁 で す 。 ま た 、 本 体 は シ ビ ア サ ー ビ ス 弁 （ CavControl,

ChannelStream, MegaStream, TigerTooth 等）と共用できる設計で、アプリケ

ーション変更にも容易に対応します。

駆動部は、コンパクトな複動形空気シリンダを採用、高出力で大きな剛性

をもち、優れた締切性能と制御性を発揮します。また、フェールセーフ用ス

プリングを内蔵し、供給空気圧が喪失すると、弁は安全方向に作動するフェ

ールセーフ構造です。

目次

1. YKV 汎用形グローブ弁の仕様選定･･････････････････････

2

2.

標準仕様････････････････････････････････････････････

2

3.

弁作動と流体流れ方向････････････････････････････････

9

4.

プラグシール････････････････････････････････････････

10

5.

ポジショナ･･････････････････････････････････････････

11

6.

特別仕様････････････････････････････････････････････

11

7.

付属品･･････････････････････････････････････････････

12

8. Cv 値表･････････････････････････････････････････････

12

9

外形図・外形寸法表･･････････････････････････････････

20

10. 標準ポジショナ＆フィルタ付減圧弁････････････････････

22

11. 概算重量(kg)･････････････････････････････････････････

23

ご注意･･･････････････････････････････････････････････････

24

1. YKV 汎用形グローブ弁の仕様選定

2. 標準仕様

バルブ本体部

(1)呼び径（標準）

(2)定格

汎用形グローブ弁の基本構造は下図の通りとなっています。調節弁選定に際しては、

流体条件、プロセス制御で求められる機能に従い、要求仕様事項を記入いただき、

当社にご照会ください。

【図１】

15A (1/2B)～300A (12B)

呼び径 350A (14B)～600A (24B)の受注も対応します。指定仕様書にてご照会くだ

さい。

JIS 10K/20K/30K/40K

ANSI Class 150/300/600

JPI Class 150/300/600

・JIS 63K, ANSI 及び JPI Class 900～2500 の高圧用グローブ弁は、HG シリーズ

をご検討ください。

(3)接続形状

(4) 本 体 ／ ボ ン ネ

ット材料

(5)ボンネット

形式

(6)標準塗装色

・フランジ形 RF (FF)/RJ

・溶接形 SW/BW

・本体材料が FC200 の場合は FF 形フランジとなります。

・FF/RF の接続面仕上はスムースです。

FC200(JIS 10K のみ)/S25C

SCPH2 (WCB)/S25C

SCPH21 (WC6)/SUS304

SCS13A (CF8)/SUS304

SCS14A (CF8M)/SUS316

SCS16A (CF3M)/SUS316L

・65A, 125A は FC200 を除きます。

・

呼び径 200A (8B)以上は、本体 SCPH2 及び FC200 のボンネット材料は A105

となります。

・上記以外の高合金鋼材料についても対応いたします。ご指定仕様書にてご照

会ください。

・スタンダード形（-25℃以上+200℃以下）

・エクステンション形（-45℃以上、-25℃未満、+200℃を超え+500℃以下）

・低温用エクステンション形（-196℃以上-45℃未満）

・ロングエクステンション形

(+500℃を超え+600℃以下)

・上限温度については、パッキン材料により異なります。パッキン材料と使用

範囲の項目をご参照ください。

・鋳鉄、鋳鋼製品は銀色塗装

・200℃以下 アルキッド樹脂系アルミニウムペイント

・200～500℃ 耐熱用シリコン樹脂

アルミニウムペイント：テルモ 600

・ステンレス鋼製品は無塗装

バルブ要部

(1)形式

(2)トリム No.

(3)ストローク

(4)要部材料

・アンバランストリム

・プレッシャバランストリム

・標準仕様はアンバランストリムです。

・プレッシャバランストリムは、呼び径 65A, 125A を除く 50A (2B)以上に適用

されます。

・Cv 値表参照

・トリム No.は、シートリングの内径を概略のインチ寸法で表したものです。

・Cv 値表参照

・本体材料と要部材料の標準組合せは表１の通りです。

【表１】

本体材料

主要部材料

プラグ

シートリング

パッキン

ガスケット

ガイド

G.PTFE*/SUS316L

ボンネットボルト、ナット

ボンネットフランジ

G.PTFE*/SUS316

ボルト：B7 (A193) ナット：2H (A194)

S25C

SUS304 (SCS13A--呼び径50A(2B)以下)

シートリテーナ

STKM13A

呼び径 100A (4B)以下：SCS14A

呼び径 125A (5B)以上200A(8B)まで：CF8M

SUS304

PTFE

PTFE

呼び径 250A (10B)以上

SUS316

SUS316L

SUS316

SUS316L

FC200

SCPH2

SCPH21 SCS13A

SCS14A

SCS16A

呼び径 100A (4B)以下：SUS316

呼び径 125A (5B)以上：SUS304

プラグ／シートリング

(1)メタルシート

・無処理

・SUS440C

・ステライトシート

・ステライトボア

【図２】

(2)ソフトシート

(3)トリム硬化

処理

・メタルシートの標準仕様は無処理です。

・400℃以下のスチーム・熱水には SUS440C を推奨します。

・ステライト処理の場合、呼び径 50A 以下は、ステライトボア処理となります。

・トリムサイズ 0.12D, 0.12E はプラグが SUS316、シートリングはステライトボアと

なります。

・PTFE (-45℃以上+170℃以下)

・G．PTFE(-45℃以上+200℃以下)

・KEL-F(-196℃以上-45℃未満)

【図３】

・イコールパーセントまたはリニアプラグを使用する場合のトリム No.0.81 未満には、

ソフトシートは適用できません。ON-OFF 作動の場合は製作いたします。

・下記の＜ステライトシート＞及び＜ステライトボア＞に示す使用条件の場合には、

トリムの硬化処理を推奨します。

＜ステライトシート＞・流体温度が+280℃を超える場合。

・差圧が表２の値を越える場合。

＜ステライトボア＞ ・流体温度が+315℃を超える場合。

・差圧が表２の 1.5 倍以上の場合。

【表２】 単位：MPa

流体

用途

スロット

スロット

スロット

スロット

トリムNo.

リング差圧

リング差圧

リング差圧

リング差圧

1.37

1.96

0.29

1.37

3.00以下

3.50～5.00

6.25～9.50

2.35

ガス（クリーン）

過熱スチーム

飽和スチーム

液体（クリーン）

締切差圧

締切差圧

締切差圧

締切差圧

0.59

0.98

1.37

1.96

0.69

0.98

0.2

0.29

0.49

3.92

0.78

0.78

1.18

0.29

0.69

0.2

0.29

0.69

・トリム硬化処理の条件に合致する場合、ソフトシートは適用できません。

・ドライスラリまたはウェットスラリを含む流体、及びフラッシング流体の場合は、ステラ

イトシートかステライトボアを推奨します。

・キャビテーションやチョークド差圧の時には、ステライトボアを推奨します。

・ソフトシート選定の場合、プラグのみステライト硬化処理可能です。

グランドパッキン

(1)パッキン構造

(2)パッキン材料

(3)使用範囲

【図４】

・スタンダード（標準仕様） ・バキュームシール ・（アッパーガイド）O-リングシール

・標準仕様はスタンダード構造です。

・液化ガス（プロパンガス、水素、酸素）等の流体には、アッパーガイド

O-リングを推奨

します。

・グランド部シールのパッキン材料には、使用流体温度、用途により次の

3 種類が標

準仕様となっています。

・PTFE〔断面形状：V-リング〕

・PTFE 繊維（炭素繊維芯）(P#4519)〔断面形状：四角〕

・グラフォイル＋アスベスト(P#6710CL+P#6610CL) 〔断面形状：四角〕

・パッキン材料と温度、圧力による使用流体は表

3 の通りです。

温度圧力限界

コールド

ロング

ｴｸｽﾃﾝｼｮﾝ

ｴｸｽﾃﾝｼｮﾝ

パッキン材料

ボンネット

ボンネット

図６及び

表４参照

PTFE繊維

（炭素繊維芯）

(P#4519)

P#6710CL＋

　　　P#6610CL

熱媒用

高温流体用

スタンダード

ボンネット

ｴｸｽﾃﾝｼｮﾝ

ボンネット

流体圧力

使用流体

流体温度　t　℃

-25≦t≦+200 -45≦t≦+500 -240≦t≦-45 +500≦t≦+600

一般流体用

-45≦t≦+200 -45≦t≦+300

ーーー

ーーー

一般流体用

スチーム用

8.82 MPa

本体耐圧

PTFE

-25≦t≦+170 -45≦t≦+300 -240≦t＜-45

ーーー

0℃以下、200℃を超える場合はエクステンションボンネットとなります。

P#6710CL+P#6610CL は,酸素及び＞95%濃度の硫酸に使用不可。

・PTFE 温度－圧力限界

＜スタンダードボンネット＞

【図 5】

＜エクステンションボンネット＞

【図 6】

ガスケット

(1)材料

(2)材料と

使用範囲

・PTFE

・グラフォイル／SUS316

・グラフォイル／SUS316 は酸素及び 95%＞濃度の硫酸には使用不可。

・ガスケット材料と使用温度、圧力範囲は表 4 の通りです。

【表 4】

温度圧力限界

ガスケット材料

形状

-45≦t≦+170

6.86

-45≦t≦+150

9.8

グラフォイル/SUS316

スパイラル

-240≦t≦+600

本体耐圧

C．PTFE*

1

（炭素入りPTFE）

フラット

+170＜t≦+200

本体耐圧

流体圧力

MPa

PTFE

フラット

流体温度

t ℃

＊1:呼び径 25A 以下に採用。G.PTFE ソフトシート用シートガスケット。

ダブルトップガイド

・プラグステムを保持するアッパー及びロアーのダブルトップガイドの材料及びそ

れぞれの使用温度、圧力範囲は表 5 の通りです。

【表 5】

温度圧力限界

ガイド材料

呼び径50A以下

65～100A

125A以上

140

0.69

100

1.37

40

4.9

グラフォイル/SUS316

350

8.82

6.86

5.88

ステライト*

1

640

本体耐圧

ブロンズ（Niメッキ）

200

本体耐圧

ブロンズ（Niメッキ）+FKM O-リング

*2

_（標準）

200/300*

3

本体耐圧

G．PTFE/SUS316+FKM O-リング

*2

（標準）

200/300*

3

本体耐圧

G．PTFE/SUS316+低温用NBR O-リング

*2

0℃以下

本体耐圧

G．PTFE/SUS316

流体温度℃

流体圧力 MPa

・ステライトガイドはキャビテーションやチョークド差圧のプロセスに適応します。

＊1 ロアーガイドのみに適用します。ステライトガイドの場合は、プラグステム（SUS

440C の場合を除く）のロアーガイド部分にステライト処理を行います。

＊2 アッパーガイドのみに適応します。

＊3 スタンダードボンネットは+200℃、エクステンションボンネットは+300℃となりま

す。

駆動部

(1)形式

・複動形空気圧シリンダ

【図 7】

正作動 逆作動

駆動部標準空気配管サイズ

Rc NPT

25SQ

φ6 xφ4

1/4

1/4

50SQ

φ6 xφ4

1/4

1/4

100SQ

φ8 xφ6

3/4

3/4

200SQ

φ8 xφ6

3/4

3/4

駆動部サイズ 配管サイズ

接続

(2)スプリング

(3)作動

(4)弁標準組合せ

(5)供給空気

・標準仕様は、フェイルセーフ用スプリング入りとなります。

・シングル（スタンダード）

・デュアル（逆作動のみに適用）

・スプリング無しは、Air Fail 時に Open, Close を考慮しない場合、 Air Fail Lock の場合

に適用します。

・正作動（Air Fail オープン、ステム上昇）

・逆作動（Air Fail クローズ、ステム下降）

・シングルスプリングの場合、スプリングとピストンの位置を組み替えることで、正／逆

作動の変更が可能です。

・スプリング無しの場合は、Air Fail でステム無定位となります。

・バルブとシリンダ サイズの標準組合せは表 6 の通りです。

【表 6】

15A～50A

65A～100A

200A～300A

(1/2B～2B) (2-1/2B～4B)

(8B～12B)

10K

20K～40K

10K～40K

150

300～600

300～600

シリンダ サイズ

25

50

50

100

100

125A～150A

(5B～6B)

呼び径

定格

JIS 10K～40K

Class 150～600

・駆動部選定

シリンダ サイズ、スプリング サイズの適用範囲は、流体圧力・供給空気圧・トリム

No.等により異なります。

駆動部選定は、当社 TI 21F0A3「駆動部サイジングガイド・グローブ編」をご参照くだ

さい。

・計装用空気

・シリンダには、オイルフリーでダストを含まない乾燥した計装用空気を供給してくださ

い。

(6)供給空気圧

(7)供給空気配管

(8)銅管用継手

(9)塗装色

（標準）

(10)周囲温度

(11)手動機構

・標準 0.4 MPa 以上 0.7 MPa 以下

・使用可能供給空気圧

0.2～0.7 MPa

・最低供給空気圧

【表 7】

サ イ ズ

ス プ リ ン グ

ｼﾝｸﾞﾙ

ﾃﾞｭｱﾙ

ｼﾝｸﾞﾙ

ﾃﾞｭｱﾙ

ｼﾝｸﾞﾙ

ﾃﾞｭｱﾙ

ｼﾝｸﾞﾙ

ﾃﾞｭｱﾙ

0.3

0.4

0.2

0.45

0.2

200

最 低 供 給 空 気 圧

M Pa

シ リ ン ダ

25

50

100

0.2

0.4

0.2

・最低供給空気圧は表 7 の通りですが、プロセス条件、パッキン材料等により上記数

値より上回ることがあります。

・ビニール(PVC)被覆銅管

・ステンレススチール鋼管も対応いたします。

・RC1/4 または 1/4NPT

・フレア継手（45°スリーブタイプ又は 37°）、ダブルジョイント継手も対応いたし

ます。

・白色（アルキッド樹脂系）

・一般用 –20～+70℃

・高温用 -20～+130℃

・低温用 -30～+60℃

・高温・低温用を選定した場合、付属品等の環境温度範囲を考慮する必要があります。

・プッシュオンリートップハンドル（正動作のみに適用）

【図 8】

・サイドハンドル（シリンダ サイズ 25, 50 に適用）

【図 9】

・トップハンドル（シリンダ サイズ 100, 200 に適用）

【図 10】

３．弁作動と流体流れ方向

【図 11】

①流体の流れ方向は、フローアンダー、フローオーバーのどちらでも選択できま

すが、標準仕様はフローアンダーとなります。

②弁作動と流れ方向を下記の組合せにしますと、エアフェイル時に流体の圧力を

使用できますので、駆動部の選定が容易になります。

◆アンバランストリム

・アクチュエータ作動：正作動(Air Fail Open)

流体流れ方向 ：フロー・アンダー(Flow Under)

・アクチュエータ作動：逆作動(Air Fail Close)

流体流れ方向 ：フロー・オーバー(Flow Over)

◆プレッシャバランストリム

・アクチュエータ作動：正作動(Air Fail Open)

流体流れ方向 ：フロー・オーバー(Flow Over)

・アクチュエータ作動：逆作動(Air Fail Close)

流体流れ方向 ：フロー・アンダー(Flow Under)

・上記以外の組合せや、流れ方向が両方向になる場合には、駆動部が標準サイズより大

きくなる可能性があります。サイジングにより駆動部を選定して下さい。

＊1 非圧縮流体で差圧の大きい場合や、フラッシング、キャビテーションの可能性が

ある場合は、フロー・アンダーとすることがあります。

４．プラグシール

(1)使用温度圧力

(2)漏洩性能

(3)直線性

(4)ヒステリシス

(5)ﾚﾝｼﾞｱﾋﾞﾘﾃｨ

標準仕様のプラグシール材の温度圧力範囲は以下の通りです。使用条件により選

定してください。

・NBR O-リングシール･･････-30℃～+80℃/本体耐圧

・FKM* O-リングシール ･･････-20℃～+160℃/本体耐圧

・フロラッツ O-リングシール････0℃～+260℃/本体耐圧

・PTFE シール･････････････0℃～+170℃/4.9 MPa

0℃～+120℃/9.8 MPa

・ニレジストリング････････150～320℃/本体耐圧

・Muskegon Multi-Seal･･････150～500℃/本体耐圧

＊バイトン

Ⓡ

_{相当品です。}

・上記の温度範囲外の仕様については、指定仕様書にてご照会ください。

全閉時漏洩量(ANSI B16.104-1976(R1982)/FCI 70-2-1976)

供給空気圧正常時に下記の性能を満足させます。

◆アンバランストリム

＜メタルシート＞ ：クラス IV（定格 Cv 値の 0.01%以下）

（ご要請により、クラス V や定格 Cv 値の 0.001%以下、

JIS 規格クラス IV-S1, IV-S2 も対応いたします。）

＜ソフトシート＞ ：クラス VI（バブルタイト）

◆プレッシャバランストリム

＜メタルシート＞

・O-リングシール：クラス IV（定格 Cv 値の 0.01%以下）

・PTFE シール ：クラス IV（定格 Cv 値の 0.01%以下）

・ニレジストリング：クラス II（定格 Cv 値の 0.5%以下）

・Muskegon Multi-Seal：クラスⅢ（定格 Cv 値の 0.1%以下）

＜ソフトシート＞

・O-リングシール：クラス VI（バブルタイト）

・PTFE シール ：クラス IV（定格 Cv 値の 0.01%以下）

・逆作動(Air Fail Close)タイプで、エアーフェイル時にも上記性能を満足させることは、

駆動部の選定により可能です。

・±2%（ポジショナ付）

・1.5%（ポジショナ付）

・50:1

５．ポジショナ

(1)ポジショナの

調整

(2)ポジショナの

取付位置

①標準調整はポジショナ入力信号と

ストローク（弁開度）の関係を、Air

Fail クローズタイプで図１３のよ

うに調整します。

【図１３】

②入力信号 0%で弁を締め切りたい場

合には、ご要請により図１４のよう

に調整します。

【図１４】

・標準取付位置は図１５の通りです。

【図１５】

フローオーバー フローアンダー

＊駆動部真上から見た図

・ご要請により図１６の通り 180°反対側にも取付け可能です。

【図１６】

フローオーバー フローアンダー

＊駆動部真上から見た図

６．特別仕様

標準仕様の他、下記仕様製品も対応いたします。

ご発注の際、要求仕様事項にてご指定ください。

1. ドレンプラグ付

2. ステンレススチール空気配管

3. グランドフランジ材：ステンレス鋼

4. 駆動部ボルト・ナット材：ステンレス鋼

5. ルブリケータ付（エクステンションボンネットのみ適用可能）

ニップル 1/4 高圧用 UN26-AP2, グリースニップル PT1/4

6. メカニカルストッパー付（弁開度制限用）

7. 皿バネ(PTFE パッキンに適用、ライブローディング機能)

8. 禁水処理

9. 禁油処理

10. ミルシート提出

11. レンジアビリティ 100:1（トリム No.0.38 以上に適用）

12. 高圧ガス認定品（要求仕様事項に詳細条件記入）

13. EMMISSION FREE PACKING (SafeGuard/SureGuard)

７．付属品

一般用グローブバルブに取付けられる以下の標準付属品を用意しております。ご

発注の際、必要とする付属品を要求仕様事項にてご指定ください。

1. 電空ポジショナ（標準は防爆仕様）

2. 空空ポジショナ

3. フィルタ付減圧弁

4. エアーフィルタ

5. 電磁弁

6. リミットスイッチ

7. ボリュームブースタ

8. ボリュームタンク

9. スピードコントローラ

10. ロックアップシステム

・付属品の取付けは、組合せにより別置となる場合があります。

８．Cv 値表*

1

_{スモールフロー}

アンバランストリム

特性：リニア

流れ方向：フローアンダー（標準）

* 1 弁開度 100%の値が定格 Cv 値です。

* 2 トリム No.はシートリング内径の概略のインチ寸法

です。

呼び径

＊2

A

トリム

(B)

No.

0.12B

13

0.85

0.22

0.20

0.18

0.16

0.14

0.12

0.095

0.072

0.049

0.025

0.12C

13

0.85

0.14

0.13

0.12

0.11

0.095

0.083

0.071

0.058

0.045

0.031

0.25M

19

0.85

0.045

0.038

0.031

0.025

0.02

0.015

0.01

0.007

0.004

0.0003

0.25N

19

0.85

0.022

0.018

0.015

0.012

0.01

0.007

0.005

0.003

0.0005

0.0001

0.12B

13

0.85

0.22

0.20

0.18

0.16

0.14

0.12

0.096

0.073

0.049

0.025

0.12C

13

0.85

0.14

0.13

0.12

0.11

0.096

0.083

0.071

0.058

0.045

0.031

0.25M

19

0.85

0.045

0.038

0.031

0.025

0.02

0.015

0.01

0.007

0.004

0.0003

0.25N

19

0.85

0.022

0.018

0.015

0.012

0.01

0.007

0.005

0.003

0.0005

0.0001

0.12B

13

0.92

0.22

0.20

0.18

0.16

0.14

0.12

0.096

0.073

0.049

0.025

0.12C

13

0.92

0.14

0.13

0.12

0.11

0.096

0.083

0.071

0.058

0.045

0.031

0.25M

19

0.92

0.045

0.038

0.031

0.025

0.02

0.015

0.01

0.007

0.004

0.0003

0.25N

19

0.92

0.022

0.018

0.015

0.012

0.01

0.007

0.005

0.003

0.0005

0.0001

20

10

25

(1)

Cv値と弁開度(%)

100

90

80

70

60

50

15

(0.5)

20

(0.75)

40

30

ストローク

mm

FL係数

100%

スモールフロー

アンバランストリム

特 性：リニア

流れ方向：フローオーバー

呼び径

＊2

A

トリム

(B)

No.

0.12B

13

0.83

0.22

0.20

0.18

0.16

0.14

0.12

0.098

0.074

0.050

0.026

0.12C

13

0.83

0.15

0.13

0.12

0.11

0.098

0.085

0.072

0.059

0.046

0.032

0.25M

19

0.83

0.045

0.038

0.031

0.025

0.02

0.015

0.01

0.007

0.004

0.0003

0.25N

19

0.83

0.022

0.018

0.015

0.012

0.01

0.007

0.005

0.003

0.0005 0.0001

0.12B

13

0.83

0.22

0.20

0.18

0.16

0.14

0.12

0.098

0.074

0.050

0.026

0.12C

13

0.83

0.15

0.14

0.12

0.11

0.098

0.085

0.072

0.059

0.046

0.032

0.25M

19

0.83

0.045

0.038

0.031

0.025

0.02

0.015

0.01

0.007

0.004

0.0003

0.25N

19

0.83

0.022

0.018

0.015

0.012

0.01

0.007

0.005

0.003

0.0005 0.0001

0.12B

13

0.83

0.22

0.20

0.18

0.16

0.14

0.12

0.098

0.074

0.050

0.026

0.12C

13

0.83

0.15

0.14

0.12

0.11

0.098

0.085

0.072

0.059

0.046

0.032

0.25M

19

0.83

0.045

0.038

0.031

0.025

0.02

0.015

0.01

0.007

0.004

0.0003

0.25N

19

0.83

0.022

0.018

0.015

0.012

0.01

0.007

0.005

0.003

0.0005 0.0001

20

10

25

(1)

Cv値と弁開度(%)

100

90

80

70

60

50

15

(0.5)

20

(0.75)

40

30

ストローク

mm

FL係数

100%

アンバランストリム

特性：イコールパーセント

流れ方向：フローアンダー（標準）

呼び径

A

(B)

0.50 19 0.91 4.9 4.7 3.9 2.3 1.64 1.07 0.72 0.45 0.30 0.20 0.20 0.38 19 0.87 3.5 3.1 2.3 1.5 1.00 0.68 0.41 0.27 0.178 0.130 0.130 0.31 19 0.89 2.6 2.3 1.68 1.10 0.72 0.47 0.29 0.21 0.152 0.108 0.108 0.25A 19 0.88 1.78 1.57 1.03 0.67 0.43 0.27 0.178 0.109 0.075 0.049 0.049 0.25B 19 0.88 1.33 1.31 0.91 0.56 0.37 0.22 0.151 0.104 0.077 0.066 0.066 0.12A 13 0.89 0.3 0.23 0.18 0.13 0.087 0.055 0.03 0.017 0.008 0.0035 0.0025 0.72 19 0.85 9.5 8.9 7.5 5.5 3.2 2.2 1.39 1.39 0.94 0.67 0.43 0.62 19 0.90 8.6 8.5 6.4 4.4 2.8 1.80 1.24 1.24 0.76 0.46 0.27 0.50 19 0.91 6.0 5.7 4.7 2.9 1.85 1.19 0.76 0.76 0.47 0.30 0.181 0.38 19 0.88 3.8 3.5 2.7 1.75 1.12 0.71 0.43 0.43 0.27 0.163 0.098 0.31 19 0.89 2.7 2.4 1.63 1.09 0.69 0.45 0.26 0.26 0.180 0.125 0.080 0.25A 19 0.89 1.90 1.82 1.28 0.84 0.48 0.31 0.195 0.195 0.125 0.080 0.052 0.25B 19 0.88 1.23 1.22 0.79 0.52 0.33 0.192 0.117 0.117 0.067 0.036 0.014 0.12A 13 0.88 0.3 0.23 0.18 0.13 0.087 0.055 0.03 0.017 0.008 0.0035 0.0025 0.81 19 0.89 13.4 12.2 9.2 6.6 4.1 2.8 1.86 1.28 0.94 0.66 0.56 0.72 19 0.90 12.2 11.3 8.0 5.6 3.5 2.3 1.54 1.03 0.69 0.46 0.42 0.62 19 0.91 9.7 9.0 6.1 3.9 2.5 1.68 1.10 0.70 0.45 0.29 0.25 0.50 19 0.89 6.5 5.9 4.5 2.7 1.79 1.18 0.77 0.47 0.29 0.194 0.167 0.38 19 0.92 3.9 3.4 2.3 1.50 0.99 0.66 0.43 0.29 0.194 0.130 0.113 0.31 19 0.89 2.8 2.4 1.61 1.06 0.71 0.47 0.26 0.176 0.123 0.079 0.062 0.25A 19 0.91 1.84 1.61 1.16 0.72 0.47 0.30 0.190 0.140 0.084 0.059 0.047 0.25B 19 0.92 1.2 1.06 0.74 0.47 0.32 0.180 0.118 0.084 0.049 0.033 0.023 0.12A 13 0.91 0.3 0.23 0.18 0.13 0.087 0.055 0.03 0.017 0.008 0.0035 0.0025 1.25 25 0.89 30 28 24 15.9 10.7 6.8 4.4 2.9 1.87 1.27 1.09 1.00 19 0.92 22 22 16.6 10.8 6.6 4.5 3.0 1.89 1.31 0.90 0.78 0.81 19 0.91 15.9 13.8 9.4 6.1 4.5 2.6 1.59 0.93 0.59 0.33 0.24 0.62 19 0.88 10.1 8.3 6.3 5.3 3.2 1.9 1.09 0.78 0.43 0.27 0.17 0.38 19 0.90 3.7 3.2 1.95 1.31 0.88 0.60 0.36 0.23 0.142 0.088 0.071 1.62 38 0.91 47 45 41 30 16.3 10.5 7.0 4.6 3.1 2.2 1.89 1.25 25 0.89 30 29 24 15.5 10.0 6.4 4.3 2.8 1.85 1.24 1.07 1.00 19 0.92 23 22 17.9 11.6 6.8 4.7 3.0 1.91 1.29 0.89 0.76 0.81 19 0.91 16.0 15.7 11.5 7.2 4.7 3.0 1.94 1.24 0.85 0.56 0.49 0.62 19 0.90 10.0 9.0 6.7 4.5 2.7 1.79 1.15 0.74 0.44 0.28 0.23 0.38 19 0.90 3 2.9 2.6 1.92 1.22 0.80 0.49 0.32 0.21 0.145 0.126 2.00 38 0.90 77 73 68 61 42 25 14 8.7 5.2 3.3 2.6 1.62 38 0.92 48 46 41 28 17 11 7.4 4.8 3.2 2.2 1.8 1.25 25 0.88 31 30 25 16 10 6.9 4.4 2.9 1.9 1.3 1.1 2.62 51 0.89 108 101 92 88 71 36 21 12.8 7.8 4.5 3.2 2.00 38 0.90 82 77 71 63 43 25 13.6 8.7 5.2 3.3 2.6 1.62 38 0.92 49 47 42 28 17.4 11.4 7.4 4.8 3.2 2.2 1.79 1.25 25 0.88 32 31 25 16.1 10.5 6.9 4.4 2.9 1.88 1.27 1.11 3.50 64 0.91 195 183 168 156 114 57 36 24 15.3 10.6 8.4 2.62 51 0.90 133 123 111 100 67 42 27 17.4 10.4 6.8 5.5 2.25 51 0.89 98 90 81 67 41 26 16.5 10.4 6.3 4.2 3.5 1.62 38 0.90 56 52 42 28 17.4 11.4 7.4 4.8 3.2 2.2 1.80 4.00 64 0.90 263 234 203 157 130 76 47 30 20 14 13 3.50 64 0.89 218 197 173 150 113 65 41 26 16 11 8.5 2.62 51 0.90 128 118 105 92 68 37 23 15 8.9 5.6 4.6 5.00 76 0.90 400 374 339 297 249 148 62 35 18.3 13.7 13.2 3.50 64 0.89 224 202 176 152 114 65 41 26 16.4 10.8 8.5 3.00 51 0.91 170 153 134 115 73 37 25 17.0 11.0 7.8 5.0 2.62 51 0.90 130 119 106 93 68 37 23 15.0 8.9 5.6 4.6 6.25 102 0.91 691 643 589 497 334 184 115 76 46 28 24 5.00 76 0.89 457 412 359 298 212 134 65 36 19.0 14.0 13.0 3.50 64 0.90 245 220 196 161 114 65 41 26 16.0 11.0 9.0 2.62 51 0.90 143 132 117 100 68 37 23 15.0 8.7 6.0 5.0 8.00 102 0.90 1013 921 817 723 603 424 191 112 70 41 32 6.25 102 0.89 672 606 528 456 334 184 115 76 46 28 24 5.00 76 0.91 482 434 378 298 212 134 65 36 19.0 14.0 13.0 9.50 102 0.90 1410 1290 1140 960 766 534 269 158 99 58 58 7.38 102 0.89 935 858 756 637 480 267 142 97 65 44 44 6.25 102 0.91 750 68 612 508 334 184 115 76 46 28 28 11.00 102 0.90 1790 1700 1540 1340 1100 840 529 295 145 98 81 8.00 102 0.89 1150 1040 921 789 643 424 191 112 70 41 32 6.25 102 0.91 800 720 629 525 334 184 115 76 46 28 24

350A

(14)

20

10

5

65

(2.5)

60

50

40

30

トリム

No.

100

90

80

Cv値と弁開度(%)

70

250A

(10)

300A

(12)

F

L

係数

100%

ストローク

mm

40A

(1.5)

50A

(2)

15A

(0.5)

20A

(0.75)

200A

(8)

25A

(1)

80A

(3)

100A

(4)

150A

(6)

125A

(5)

アンバランストリム

特 性：イコールパーセント

流れ方向：フローオーバー

呼び径

A

(B)

0.50 19 0.83 5.1 4.7 3.7 2.6 1.88 1.38 0.91 0.56 0.33 0.25 0.183 0.38 19 0.82 3.8 3.4 2.5 1.66 1.25 0.86 0.50 0.31 0.192 0.129 0.108 0.31 19 0.81 2.9 2.6 1.79 1.24 0.96 0.59 0.34 0.22 0.152 0.097 0.080 0.25A 19 0.81 1.95 1.61 1.09 0.81 0.56 0.37 0.23 0.143 0.090 0.060 0.043 0.25B 19 0.82 1.15 1.12 0.79 0.51 0.36 0.23 0.153 0.105 0.076 0.068 0.051 0.12A 13 0.81 0.3 0.23 0.18 0.13 0.087 0.055 0.03 0.017 0.008 0.0035 0.0025 0.72 19 0.85 9.5 9.0 7.6 5.6 3.9 3.2 2.3 1.62 1.00 0.63 0.50 0.62 19 0.83 9.1 8.4 6.6 4.6 3.0 2.3 1.58 0.95 0.59 0.32 0.24 0.50 19 0.82 6.4 5.8 4.6 3.0 1.95 1.52 0.97 0.62 0.37 0.24 0.196 0.38 19 0.82 4.3 3.8 2.9 1.77 1.40 0.88 0.47 0.29 0.167 0.107 0.082 0.31 19 0.82 2.9 2.6 1.63 1.21 0.87 0.58 0.31 0.2 0.149 0.092 0.070 0.25A 19 0.81 2.0 1.85 1.23 0.92 0.58 0.35 0.21 0.141 0.088 0.060 0.046 0.25B 19 0.81 1.27 1.25 0.95 0.63 0.37 0.23 0.130 0.086 0.051 0.024 0.017 0.12A 13 0.82 0.3 0.23 0.18 0.13 0.087 0.055 0.03 0.017 0.008 0.0035 0.0025 0.81 19 0.87 15.5 14.1 11.2 8.0 4.9 3.3 2.8 2.1 1.60 1.06 0.78 0.72 19 0.85 13.4 11.7 8.9 6.1 3.9 3.1 2.3 1.64 1.11 0.70 0.53 0.62 19 0.83 10.2 8.7 6.5 4.2 2.7 2.3 1.52 0.98 0.61 0.35 0.28 0.50 19 0.82 6.5 5.7 4.4 2.9 1.95 1.53 1.09 0.72 0.46 0.26 0.199 0.38 19 0.82 4.1 3.4 2.3 1.53 1.30 0.84 0.51 0.33 0.22 0.139 0.113 0.31 19 0.81 2.9 2.4 1.63 1.15 0.92 0.61 0.35 0.20 0.137 0.088 0.063 0.25A 19 0.81 1.89 1.55 1.09 0.83 0.56 0.31 0.21 0.133 0.083 0.056 0.040 0.25B 19 0.81 1.27 0.96 0.63 0.395 0.247 0.161 0.095 0.053 0.032 0.0154 0.0077 0.12A 13 0.81 0.3 0.23 0.18 0.13 0.087 0.055 0.03 0.017 0.008 0.0035 0.0025 1.25 25 0.86 27 25 21 15.3 10.1 6.6 4.9 3.5 2.3 1.54 1.22 1.00 19 0.85 19.0 17.2 14.4 10.8 7.1 4.5 3.3 2.4 1.56 1.05 0.82 0.81 19 0.82 12.9 11.4 8.9 6.3 4.0 2.6 1.77 1.06 0.69 0.33 0.27 0.62 19 0.83 9.3 8.0 6.2 4.4 3.0 2.0 1.36 0.76 0.47 0.26 0.20 0.38 19 0.79 3.6 2.8 1.92 1.41 1.23 0.86 0.58 0.30 0.18 0.108 0.084 1.62 38 0.89 46 41 34 25 16.2 11.3 9.0 5.9 3.8 2.6 2.4 1.25 25 0.87 31 27 22 15.9 10.2 6.6 5.2 3.6 2.3 1.55 1.26 1.00 19 0.83 21 18.6 15.4 11.3 7.5 4.7 3.3 2.5 1.59 1.07 0.85 0.81 19 0.82 14.3 12.8 10.2 7.3 4.6 2.9 2.3 1.52 0.98 0.67 0.53 0.62 19 0.79 8.9 7.9 6.1 4.2 2.6 2.0 1.42 0.88 0.52 0.31 0.25 0.38 19 0.79 3.5 3.2 2.6 1.73 1.15 0.91 0.55 0.34 0.22 0.149 0.123 2.00 38 0.82 74 70 63 53 39 24 13 8.8 6.3 3.7 2.9 1.62 38 0.79 50 45 35 24 16 10 8.4 5.7 3.6 2.5 2.0 1.25 25 0.78 30 27 22 15 10 6.5 4.9 3.4 2.2 1.4 1.1 2.62 51 0.87 104 95 85 76 60 38 22 16.2 10.2 5.8 3.9 2.00 38 0.83 78 73 66 55 40 24 13.3 8.8 6.3 3.7 2.9 1.62 38 0.81 52 46 36 24 15.8 10.5 8.4 5.7 3.6 2.5 1.99 1.25 25 0.78 31 27 22 15.2 10.1 6.5 4.9 3.4 2.2 1.42 1.17 3.50 64 0.86 179 169 154 130 96 57 35 26 19.8 12.9 10.2 2.62 51 0.82 133 124 111 89 63 39 24 16.4 11.4 7.4 6.0 2.25 51 0.83 104 96 83 63 40 24 15.0 11.7 7.4 4.6 3.8 1.62 38 0.79 55 48 37 25 16.0 10.5 8.4 5.7 3.6 2.5 2 4.00 64 0.85 275 252 220 179 127 79 46 30 21 14 13 3.50 64 0.83 241 226 200 159 109 61 34 21 13 7 5.1 2.62 51 0.78 139 132 117 94 65 37 22 16 11 6.9 5.7 5.00 76 0.85 355 333 302 264 202 125 59 33 20 13.9 13.4 3.50 64 0.83 230 215 192 152 102 58 35 23 17.4 11.1 8.9 3.00 51 0.81 192 154 121 102 61 38 26 17.0 12.0 8.0 5.0 2.62 51 0.78 141 133 118 95 65 37 22 16.5 11.0 6.9 5.7 6.25 102 0.86 606 564 499 413 305 181 107 73 55 34 27 5.00 76 0.80 461 428 369 290 202 125 59 33 20 14.0 13.0 3.50 64 0.83 250 233 205 161 110 61 34 21 13.1 7.0 5.1 2.62 51 0.82 144 135 119 95 65 37 22 16.0 11.0 7.0 6.0 8.00 102 0.85 897 843 762 656 525 371 192 99 60 42 34 6.25 102 0.82 690 635 548 425 305 181 107 73 49 34 27 5.00 76 0.83 495 455 385 290 202 125 59 33 20 14.0 13.0 9.50 102 0.85 1310 1215 1080 920 697 428 230 153 108 73 55 7.38 102 0.82 960 884 750 585 421 250 149 101 68 46 36 6.25 102 0.83 770 712 589 440 305 181 107 73 49 34 27 11.00 102 0.85 1695 1577 1440 1240 1023 759 462 215 145 98 81 8.00 102 0.83 1150 1069 976 841 615 371 192 99 60 42 34 6.25 102 0.82 800 735 613 461 305 181 107 73 49 34 27

350

(14)

125

(5)

65

(2.5)

30

トリム

No.

₁₀₀

₉₀

₈₀

200

(8)

25

(1)

150

(6)

Cv値と弁開度(%)

20

10

5

70

60

50

40

250

(10)

300

(12)

F

L

係数

100%

ストローク

mm

40

(1.5)

50

(2)

15

(0.5)

20

(0.75)

80

(3)

100

(4)

アンバランストリム

特性：リニア

流れ方向：フローアンダー（標準）

呼び径

A

(B)

0.50 19 0.88 5.1 5.0 4.7 4.4 3.9 3.5 2.8 2.2 1.43 0.68 0.47 0.38 19 0.90 3.6 3.5 3.3 3.0 2.6 2.2 1.75 1.34 0.86 0.34 0.24 0.31 19 0.89 2.7 2.5 2.3 2.1 1.80 1.52 1.20 0.92 0.57 0.29 0.166 0.25A 19 0.88 1.71 1.70 1.64 1.42 1.26 1.01 0.82 0.61 0.38 0.20 0.096 0.25B 19 0.85 1.05 1.02 0.91 0.84 0.75 0.64 0.52 0.40 0.26 0.150 0.090 0.12A 13 0.85 0.42 0.43 0.40 0.34 0.29 0.25 0.194 0.133 0.088 0.038 0.019 0.72 19 0.91 9.2 9.2 9.2 8.9 8.3 7.1 6.0 4.4 3.1 1.35 0.66 0.62 19 0.89 9.0 8.8 8.5 8.1 7.1 6.1 4.7 3.6 2.3 1.20 0.70 0.50 19 0.85 6.2 6.0 5.6 5.1 4.5 3.8 3.1 2.3 1.58 0.62 0.34 0.38 19 0.90 3.9 3.8 3.4 3.1 2.7 2.3 1.82 1.35 0.92 0.36 0.21 0.31 19 0.89 2.8 2.7 2.5 2.2 1.85 1.56 1.23 0.92 0.56 0.23 0.147 0.25A 19 0.89 1.93 1.91 1.76 1.57 1.34 1.12 0.88 0.61 0.39 0.168 0.090 0.25B 19 0.88 1.05 1.02 0.91 0.84 0.75 0.64 0.520 0.40 0.26 0.150 0.090 0.12A 13 0.85 0.46 0.44 0.41 0.35 0.30 0.25 0.20 0.140 0.081 0.034 0.017 0.81 19 0.91 15.0 15.0 14.5 13.2 11.8 9.7 7.9 6.0 3.8 2.1 1.17 0.72 19 0.93 13.0 12.7 11.9 10.5 9.1 7.6 5.8 4.4 2.6 0.98 0.56 0.62 19 0.93 10.2 9.8 9.2 8.1 7.1 6.1 4.7 3.6 2.3 1.20 0.68 0.50 19 0.90 6.7 6.4 5.9 5.2 4.6 3.8 3.0 2.2 1.42 0.63 0.34 0.38 19 0.91 4.0 3.8 3.5 3.1 2.60 2.1 1.74 1.27 0.86 0.37 0.20 0.31 19 0.90 2.9 2.8 2.5 2.2 1.91 1.62 1.26 0.97 0.62 0.27 0.149 0.25A 19 0.90 1.76 1.74 1.70 1.47 1.26 0.95 0.77 0.54 0.37 0.158 0.080 0.25B 19 0.88 1.05 1.02 0.91 0.84 0.75 0.64 0.52 0.40 0.26 0.150 0.090 0.12A 13 0.92 0.49 0.47 0.42 0.36 0.30 0.26 0.20 0.144 0.100 0.055 0.036 1.25 25 0.89 32 30 29 28 26 23 19.1 15.0 10.6 5.4 3.0 1.00 19 0.91 21 21 20 18.9 17.5 15.2 12.6 9.9 6.7 2.9 1.89 0.81 19 0.92 13.7 13.4 13.0 12.5 11.5 10.1 8.1 5.5 3.2 1.60 0.80 0.72 19 0.91 13.0 12.7 11.9 10.5 9.1 7.6 5.8 4.4 2.6 1.00 0.60 0.62 19 0.88 11.0 9.7 8.6 7.6 6.6 5.5 4.4 3.4 2.3 1.10 0.55 0.38 19 0.90 4.1 3.6 3.2 2.8 2.4 2.0 1.60 1.20 0.82 0.41 0.20 1.62 38 0.91 51 50 50 49 44 37 30.0 23 15.1 6.7 4.0 1.25 25 0.88 35 34 31 29 26 22 17.8 13.6 9.1 3.7 2.4 1.00 19 0.92 22 21 20 19.4 17.5 14.8 12.0 9.2 5.6 2.7 1.78 0.81 19 0.80 14.3 14.0 13.7 13.2 11.9 10.1 8.1 5.5 3.2 1.56 0.80 0.72 19 0.90 13.0 12.7 11.9 10.5 9.1 7.6 5.8 4.4 2.6 1.00 0.60 0.62 19 0.90 11.0 9.7 8.6 7.6 6.6 5.5 4.4 3.4 2.3 1.10 0.55 0.38 19 0.90 4.1 3.6 3.2 2.8 2.4 2.0 1.60 1.20 0.82 0.41 0.20 2.00 38 0.90 77 73 70 63 57 51 42 34 23 13.7 9.0 1.62 38 0.89 50 49 45 41 36 32 29 22 15 6.5 3.6 1.25 25 0.90 36 34 32 30 26 22 18 13 9.1 3.7 1.9 2.62 51 0.91 114 112 109 105 99 88 73 55 37 17.6 9.4 2.00 38 0.90 82 77 73 66 59 52 43 34 24 13.8 9.0 1.62 38 0.89 52 50 46 42 37 33 29 22 15.2 6.5 3.6 1.25 25 0.90 37 35 33 30 26 22 17.8 13.6 9.1 3.7 1.90 3.50 64 0.90 195 187 177 165 151 134 113 89 62 32 16.0 2.62 51 0.92 134 128 118 106 92 80 65 53 35 16.0 7.8 2.25 51 0.89 102 96 89 82 73 63 52 40 27 14.0 7.0 1.62 38 0.88 53 50 46 42 37 32 29 22 15.2 7.3 3.8 4.00 64 0.90 276 266 252 234 212 186 156 123 86 45 28 3.50 64 0.89 226 212 196 177 155 131 108 86 70 40 26 2.62 51 0.90 147 137 128 114 99 83 67 53 37 21 13 5.00 76 0.90 433 418 395 367 332 291 245 193 134 70 35 3.50 64 0.89 233 218 201 180 157 132 109 87 70 40 26 3.00 51 0.91 182 173 160 143 125 108 88 68 49 25 15.0 2.62 51 0.90 149 139 129 115 100 84 67 53 37 21 12.7 6.25 102 0.90 681 657 620 575 520 456 383 301 210 109 55 5.00 76 0.91 481 456 426 392 352 306 255 197 135 68 34 3.50 64 0.90 273 254 233 210 185 158 129 99 67 34 17 2.62 51 0.90 166 156 144 128 111 92 74 55 38 22 14 8.00 102 0.90 1056 1014 963 900 824 732 621 490 340 174 88 6.25 102 0.89 702 664 610 548 477 403 325 244 165 109 70 5.00 76 0.89 557 518 476 429 378 323 257 190 136 69 34 9.50 102 0.90 1400 1370 1310 1220 1110 980 820 639 480 252 124 7.38 102 0.89 983 928 858 771 669 561 451 339 233 149 85 6.25 102 0.91 852 795 728 642 548 440 340 250 165 107 54 11.00 102 0.90 1880 1830 1740 1610 1460 1270 1050 790 642 336 166 8.00 102 0.89 1237 1152 1057 954 841 719 588 448 303 175 88 6.25 102 0.90 880 820 740 650 555 450 345 250 165 107 54

250

(10)

300

(12)

FL

係数

100%

スト ロ ーク

mm

40

(1.5)

50

(2)

15

(0.5)

20

(0.75)

80

(3)

100

(4)

150

(6)

Cv

値と 弁開度(%)

20

10

5

70

60

50

40

350

(14)

65

(2.5)

125

(5)

30

ト リ ム

No.

100

90

80

25

(1)

200

(8)

アンバランストリム

特 性：リニア

流れ方向：フローオーバー

呼び径

A

(B)

0.50 19 0.87 5.6 5.4 5.2 4.8 4.3 3.8 3.2 2.52 1.72 0.84 0.56 0.38 19 0.83 4.1 4.1 3.9 3.5 3.1 2.8 2.2 1.77 1.21 0.63 0.33 0.31 19 0.81 2.9 2.9 2.8 2.5 2.3 2.0 1.6 1.23 0.86 0.46 0.28 0.25A 19 0.82 1.98 1.96 1.88 1.69 1.48 1.25 1.00 0.79 0.42 0.21 0.104 0.25B 19 0.82 1.71 1.31 1.15 1.02 0.92 0.76 0.65 0.51 0.31 0.198 0.115 0.12A 13 0.83 0.46 0.44 0.39 0.33 0.29 0.25 0.193 0.146 0.081 0.028 0.012 0.72 19 0.85 10.1 9.9 9.6 9.2 8.8 8.1 7.2 5.4 3.6 1.54 0.67 0.62 19 0.88 9.1 8.9 8.5 8.2 7.6 6.2 4.9 3.8 2.4 1.30 0.70 0.50 19 0.88 6.9 6.6 6.1 5.5 4.8 4.0 3.3 2.4 1.68 0.74 0.42 0.38 19 0.83 4.3 4.3 4.0 3.5 3.1 2.7 2.1 1.63 1.06 0.49 0.23 0.31 19 0.82 3.0 3.0 2.7 2.4 2.2 1.85 1.44 1.11 0.73 0.37 0.22 0.25A 19 0.82 2.0 2.0 1.92 1.72 1.48 1.25 0.99 0.71 0.45 0.189 0.09 0.25B 19 0.82 1.93 1.39 1.17 1.06 0.91 0.79 0.65 0.48 0.34 0.181 0.111 0.12A 13 0.83 0.47 0.47 0.41 0.36 0.30 0.25 0.199 0.143 0.088 0.027 0.011 0.81 19 0.87 17.6 17.0 16.3 15.3 13.7 10.9 8.4 6.2 3.7 1.90 0.93 0.72 19 0.85 15.7 15.2 14.3 12.7 10.5 8.5 6.7 5.0 3.2 1.43 0.73 0.62 19 0.83 12.0 11.5 10.6 9.0 7.7 6.2 4.9 3.8 2.4 1.33 0.84 0.50 19 0.84 6.8 6.5 5.9 5.2 4.4 3.7 3.0 2.4 1.63 0.83 0.49 0.38 19 0.83 4.4 4.3 3.8 3.3 2.90 2.5 2.1 1.62 1.12 0.56 0.29 0.31 19 0.81 2.9 2.9 2.6 2.3 2.1 1.79 1.43 1.13 0.75 0.33 0.210 0.25A 19 0.82 1.90 1.90 1.75 1.58 1.43 1.16 0.97 0.80 0.48 0.24 0.110 0.25B 19 0.83 1.58 1.26 1.07 1.00 0.92 0.77 0.71 0.54 0.35 0.21 0.108 0.12A 13 0.83 0.49 0.48 0.41 0.36 0.30 0.26 0.22 0.156 0.102 0.055 0.036 1.25 25 0.85 31 30 28 25 23 19.4 16.0 12.2 8.0 3.7 3.7 1.00 19 0.82 21 21 19.6 18.0 16.1 13.8 11.2 8.5 5.5 2.6 2.6 0.81 19 0.80 14.9 14.5 13.9 12.9 11.4 9.6 7.7 5.7 3.7 1.90 1.90 0.72 19 0.81 14.7 14.2 13.4 12.1 10.5 8.5 6.7 5.0 3.2 1.40 1.40 0.62 19 0.79 12.0 11.5 10.6 9.0 7.7 6.2 4.9 3.8 2.4 1.30 1.30 0.38 19 0.80 4.4 4.3 3.8 3.3 2.9 2.6 2.1 1.62 1.12 0.56 0.56 1.62 38 0.87 56 54 51 48 43 36 29.0 22 13.9 6.5 4.1 1.25 25 0.83 35 33 31 29 25 22 17.4 13.0 8.4 4.1 2.2 1.00 19 0.82 23 22 21 19.3 17.2 14.6 11.6 8.6 5.5 2.6 1.31 0.81 19 0.84 15.4 14.9 14.1 12.9 11.4 9.6 7.7 5.7 3.7 1.91 1.11 0.72 19 0.81 15.0 14.4 13.5 12.1 10.5 8.5 6.7 5.0 3.2 1.40 0.70 0.62 19 0.79 12.0 11.5 10.6 9.0 7.7 6.2 4.9 3.8 2.4 1.30 0.70 0.38 19 0.80 4.4 4.3 3.6 3.3 2.9 2.6 2.1 1.62 1.12 0.56 0.29 2.00 38 0.84 75 73 70 66 60 52 43 32 22 13 7.5 1.62 38 0.81 55 53 50 46 40 33 27 21 13 6.5 3.6 1.25 25 0.82 36 34 32 28 25 22 17 13 8.4 4.1 2.2 2.62 51 0.86 116 113 110 105 97 83 71 56 38 17.5 9.7 2.00 38 0.84 79 77 73 69 62 54 44 33 22 12.7 7.5 1.62 38 0.81 57 55 51 47 41 34 27 21 13.7 6.5 3.6 1.25 25 0.82 37 35 32 29 25 22 17.4 13.0 8.4 4.1 2.2 3.50 64 0.87 193 184 176 170 165 153 132 102 67 30 16.0 2.62 51 0.84 137 133 126 115 103 87 69 50 33 15.9 7.0 2.25 51 0.81 117 108 99 89 78 66 54 41 28 14.0 6.0 1.62 38 0.82 59 56 53 49 42 35 28 20 13.8 6.9 3.8 4.00 64 0.85 289 278 264 244 221 193 162 127 89 46 28 3.50 64 0.83 239 228 214 197 179 157 132 102 70 36 18 2.62 51 0.82 159 148 133 120 102 86 69 50 33 16 7.0 5.00 76 0.85 453 437 413 383 346 302 254 199 126 61 34 3.50 64 0.83 247 235 220 202 182 159 133 103 70 36 18.0 3.00 51 0.81 196 183 168 152 134 115 94 72 49 25 12.0 2.62 51 0.82 162 150 135 121 103 87 69 50 33 16.0 7.0 6.25 102 0.86 713 687 648 600 541 474 397 311 216 112 54 5.00 76 0.83 575 533 488 439 387 330 271 209 143 73 34 3.50 64 0.81 298 274 248 221 193 163 132 102 67 30 16.0 2.62 51 0.82 173 158 143 126 110 90 69 50.0 33.0 16.0 7.0 8.00 102 0.85 1056 1014 963 900 824 732 621 490 340 174 88 6.25 102 0.82 739 711 675 624 562 492 404 305 202 99 53 5.00 76 0.81 590 545 496 444 388 329 254 192 126 61 30 9.50 102 0.86 1470 1430 1370 1280 1160 1020 850 660 494 259 124 7.38 102 0.81 946 918 877 825 750 654 544 356 212 68 13.9 6.25 102 0.83 829 774 713 646 571 489 404 305 202 99 53 11.00 102 0.85 1970 1910 1820 1690 1520 1320 1080 820 610 344 166 8.00 102 0.84 1184 1125 1057 976 881 771 644 501 344 175 88 6.25 102 0.81 878 814 744 668 586 499 404 305 202 99 53

350

(14)

125

(5)

30

20

トリム

No.

₁₀₀

₉₀

₈₀

25

(1)

200

(8)

5

70

60

50

40

100

(4)

150

(6)

65

(2.5)

10

Cv値と弁開度(%)

250

(10)

300

(12)

F

L

係数

100%

ストローク

mm

40

(1.5)

50

(2)

20

(0.75)

15

(0.5)

80

(3)

プレッシャバランストリム

特 性：イコールパーセント

流れ方向：フローアンダー（標準）

呼 び 径 A ( B ) 1 .6 2 2 5 0 .8 8 3 4 3 1 2 9 2 3 1 5 1 1 7 .4 5 .1 3 .5 2 .4 1 .2 5 2 5 0 .8 6 2 8 2 6 2 0 1 3 9 .4 6 .5 4 .4 3 .0 2 .1 1 .4 2 .6 2 3 8 0 .8 5 9 8 9 8 9 1 7 9 6 5 5 5 2 9 1 7 1 1 6 .7 2 .0 0 3 8 0 .8 8 9 0 8 0 6 7 5 5 4 4 2 5 1 5 9 .8 6 .2 4 .0 1 .6 2 3 8 0 .8 5 5 7 4 9 3 4 2 4 1 6 1 1 7 .6 5 .2 3 .5 2 .4 1 .2 5 2 5 0 .8 6 3 4 3 0 2 2 1 4 9 .8 6 .7 4 .5 3 .1 2 .1 1 .4 3 .5 0 5 1 0 .8 9 1 6 0 1 5 5 1 4 2 1 2 3 1 0 8 7 9 4 0 2 8 1 8 1 2 2 .6 2 5 1 0 .9 1 1 4 4 1 2 6 1 0 7 9 4 6 1 3 7 2 4 1 6 1 0 6 .6 2 .2 5 5 1 0 .8 6 1 1 2 9 7 8 2 6 5 3 7 2 7 1 8 1 2 7 .5 4 .9 1 .2 5 2 5 0 .8 7 3 8 3 1 2 2 1 4 9 .8 6 .7 4 .5 3 .1 2 .1 1 .4 5 .0 0 6 4 0 .9 5 3 2 4 3 1 8 2 9 6 2 5 9 2 0 9 1 6 3 9 6 5 5 3 6 2 4 4 .0 0 6 4 0 .8 9 2 9 7 2 6 9 2 3 0 1 8 4 1 4 4 8 9 5 4 3 5 2 3 1 5 3 .0 0 5 1 0 .8 8 2 2 3 1 8 9 1 5 2 1 1 9 9 5 5 2 3 2 2 1 1 3 8 .7 6 .2 5 7 6 0 .8 6 5 1 4 5 0 0 4 6 4 4 0 5 3 2 4 2 4 6 1 5 4 7 9 5 5 3 6 5 .0 0 7 6 0 .8 6 4 6 3 4 1 6 3 5 4 2 8 0 2 2 0 1 3 5 8 2 5 4 3 6 2 4 3 .5 0 5 1 0 .8 7 3 0 6 2 5 8 2 0 8 1 6 2 1 3 3 8 9 4 2 2 8 1 8 1 2 8 .0 0 7 6 0 .8 7 8 1 0 7 9 0 7 4 8 6 8 1 5 8 4 4 6 9 3 6 2 2 7 6 1 0 7 5 8 6 .2 5 7 6 0 .8 5 7 0 6 6 4 0 5 5 3 4 5 3 3 5 1 2 9 0 1 6 0 8 0 5 6 3 7 5 .0 0 7 6 0 .8 6 5 5 7 4 7 4 3 8 4 3 0 5 2 4 8 1 3 9 8 3 5 5 3 6 2 4 9 .5 0 1 0 2 0 .8 9 1 1 4 0 1 1 1 0 1 0 4 0 9 3 0 7 7 0 5 8 7 4 5 7 2 0 8 1 2 5 8 3 7 .3 8 1 0 2 0 .8 6 9 9 0 8 9 0 7 5 0 6 0 2 4 5 7 3 0 9 1 7 1 1 1 5 7 6 5 0 6 .0 0 7 6 0 .8 5 7 9 0 6 8 7 5 7 1 4 5 1 3 4 6 2 7 6 1 3 8 7 9 5 1 3 4 1 1 .0 0 1 0 2 0 .8 8 1 2 9 0 1 2 7 0 1 2 2 0 1 1 4 0 1 0 2 0 8 5 0 6 4 3 4 9 2 2 0 1 1 1 1 8 .0 0 1 0 2 0 .8 5 1 1 1 0 1 0 1 0 8 8 0 7 1 8 5 4 4 4 2 2 2 1 0 1 3 5 9 0 6 0 6 .2 5 1 0 2 0 .8 5 8 6 0 7 3 8 5 9 1 4 5 3 3 3 0 1 8 8 1 2 5 8 3 5 5 3 6 C v値 と 弁 開 度 ( % ) F L係 数 1 0 0 % ス ト ロ ー ク 　 　 m m ト リ ム N o . 1 0 0 9 0 8 0 7 0 3 0 0 ( 1 2 ) 1 5 0 ( 6 ) 5 0 ( 2 ) 8 0 ( 3 ) 2 0 1 0 3 5 0 ( 1 4 ) 6 0 5 0 4 0 3 0 1 0 0 ( 4 ) 2 0 0 ( 8 ) 2 5 0 ( 1 0 )

プレッシャバランストリム

特 性：イコールパーセント

流れ方向：フローオーバー

呼 び 径 A ( B ) 1 .6 2 2 5 0 .9 2 3 5 3 3 3 1 2 4 1 6 1 1 7 .6 5 .2 3 .6 2 .4 1 .2 5 2 5 0 .9 0 2 9 2 7 2 0 1 4 9 .7 6 .7 4 .6 3 .1 2 .1 1 .5 2 .6 2 3 8 0 .9 1 1 0 3 1 0 2 9 5 8 2 6 7 5 7 3 0 1 7 1 1 6 .9 2 .0 0 3 8 0 .9 4 9 3 8 3 7 0 5 7 4 5 2 6 1 6 1 0 6 .4 4 .0 1 .6 2 3 8 0 .9 3 6 0 5 1 3 6 2 4 1 7 1 2 7 .8 5 .3 3 .6 2 .4 1 .2 5 2 5 0 .9 1 3 5 3 1 2 2 1 5 1 0 6 .9 4 .7 3 .2 2 .1 1 .5 3 .5 0 5 1 0 .9 5 1 6 7 1 6 2 1 4 8 1 2 9 1 1 2 8 2 4 2 2 9 1 8 1 2 2 .6 2 5 1 0 .9 5 1 5 0 1 3 1 1 1 1 9 7 6 4 3 9 2 5 1 6 1 1 6 .8 2 .2 5 5 1 0 .9 4 1 1 6 1 0 0 8 5 6 8 3 9 2 8 1 9 1 2 7 .7 5 .0 1 .2 5 2 5 0 .9 3 4 0 3 2 2 3 1 5 1 0 6 .9 4 .7 3 .2 2 .1 1 .5 5 .0 0 6 4 0 .9 7 3 3 9 3 3 3 3 1 0 2 7 1 2 1 8 1 7 0 9 9 5 6 3 7 2 4 4 .0 0 6 4 0 .9 4 3 1 0 2 8 0 2 3 9 1 9 1 1 5 0 9 2 5 6 3 6 2 4 1 5 3 .0 0 5 1 0 .8 9 2 3 1 1 9 5 1 5 7 1 2 3 9 8 5 4 3 3 2 1 1 4 8 .9 6 .2 5 7 6 0 .9 3 5 3 8 5 2 3 4 8 5 4 2 3 3 3 7 2 5 6 1 6 0 8 1 5 7 3 7 5 .0 0 7 6 0 .9 1 4 8 3 4 3 3 3 6 8 2 9 1 2 2 8 1 3 9 8 5 5 6 3 7 2 4 3 .5 0 5 1 0 .9 0 3 1 7 2 6 7 2 1 5 1 6 8 1 3 7 9 2 4 4 2 9 1 9 1 2 8 .0 0 7 6 0 .8 9 8 4 0 8 2 0 7 8 0 7 1 1 6 0 9 4 8 8 3 7 5 2 8 5 1 1 0 5 9 6 .2 5 7 6 0 .8 8 7 3 5 6 6 6 5 7 5 4 7 0 3 6 4 3 0 0 1 6 5 8 2 5 7 3 8 5 .0 0 7 6 0 .8 8 5 7 8 4 9 1 3 9 8 3 1 5 2 5 7 1 4 3 8 6 5 6 3 7 2 4 9 .5 0 1 0 2 0 .9 4 1 2 0 0 1 1 7 0 1 0 9 0 9 7 0 8 0 0 6 1 0 4 7 4 2 1 5 1 2 9 8 5 7 .3 8 1 0 2 0 .8 9 1 0 4 0 9 3 0 7 8 0 6 2 5 4 7 4 3 2 0 1 7 7 1 1 8 7 8 5 2 6 .0 0 7 6 0 .8 6 8 2 0 7 1 3 5 9 2 4 6 7 3 5 8 2 8 5 1 4 2 8 2 5 2 3 5 1 1 .0 0 1 0 2 0 .9 4 1 3 5 0 1 3 3 0 1 2 8 0 1 2 0 0 1 0 7 0 8 8 0 6 6 6 5 0 8 2 0 6 1 1 4 8 .0 0 1 0 2 0 .8 7 1 1 5 0 1 0 5 0 9 1 0 7 4 5 5 6 4 4 3 6 2 1 7 1 3 9 9 2 6 2 2 0 1 0 3 5 0 ( 1 4 ) 5 0 ( 2 ) 8 0 ( 3 ) ト リ ム N o . 1 0 0 C v値 と 弁 開 度 ( % ) FL係 数 1 0 0 % ス ト ロ ー ク m m 5 0 4 0 3 0 1 0 0 ( 4 ) 9 0 8 0 7 0 6 0 2 0 0 ( 8 ) 2 5 0 ( 1 0 ) 3 0 0 ( 1 2 ) 1 5 0 ( 6 )

プレッシャバランストリム

特 性：リニア

流れ方向：フローアンダー（標準）

呼 び 径 A ( B ) 1 .6 2 2 5 0 .8 7 3 5 3 5 3 4 3 3 3 1 2 8 2 4 2 0 1 4 7 .7 1 .2 5 2 5 0 .8 5 3 1 2 9 2 7 2 5 2 3 2 0 1 6 1 3 9 .0 4 .7 2 .6 2 3 8 0 .8 7 9 8 9 8 9 5 9 0 8 4 7 6 6 5 5 3 3 8 2 0 2 .0 0 3 8 0 .8 7 8 4 7 9 7 3 6 7 5 9 5 1 4 3 3 3 2 3 1 2 1 .6 2 3 8 0 .8 7 6 5 6 0 5 4 4 9 4 3 3 6 3 0 2 3 1 6 8 .0 1 .2 5 2 5 0 .8 5 3 8 3 5 3 3 2 9 2 6 2 2 1 8 1 4 9 .3 4 .8 3 .5 0 5 1 0 .8 8 1 6 0 1 5 9 1 6 2 1 4 9 1 4 0 1 2 8 1 1 2 9 4 6 6 3 6 2 .6 2 5 1 0 .9 0 1 4 2 1 3 3 1 2 9 1 1 3 1 0 1 8 8 7 4 5 9 4 0 2 1 2 .2 5 5 1 0 .9 2 1 0 9 1 0 2 9 7 8 6 7 6 6 6 5 5 4 4 3 0 1 6 1 .2 5 2 5 0 .8 9 3 9 3 6 3 4 3 0 2 6 2 2 1 8 1 4 9 .4 4 .9 5 .0 0 6 4 0 .8 9 3 2 4 3 2 2 3 1 5 3 0 2 2 8 4 2 5 9 2 2 7 1 8 6 1 3 5 7 3 4 .0 0 6 4 0 .8 8 2 9 5 2 8 1 2 6 4 2 4 5 2 2 2 1 9 5 1 6 5 1 3 0 9 1 4 8 3 .0 0 5 1 0 .8 5 2 1 7 2 0 0 1 8 3 1 6 4 1 4 4 1 2 3 1 0 1 7 8 5 3 2 7 6 .2 5 7 6 0 .8 9 5 1 4 5 1 0 4 9 7 4 7 7 4 4 8 4 0 9 3 5 8 2 9 1 2 1 1 1 1 3 5 .0 0 7 6 0 .8 9 4 6 6 4 4 4 4 1 8 3 8 6 3 5 0 3 0 7 2 5 9 2 0 4 1 4 3 7 5 3 .5 0 5 1 0 .8 8 3 0 9 2 8 4 2 5 8 2 3 1 2 0 2 1 7 2 1 4 0 1 0 7 7 3 3 7 8 .0 0 7 6 0 .8 6 8 1 0 7 9 0 7 7 0 7 3 8 6 8 7 6 1 7 5 2 6 4 1 3 3 4 5 1 8 6 6 .2 5 7 6 0 .8 6 7 2 6 6 9 1 6 5 1 6 0 3 5 4 6 4 8 1 4 0 5 3 2 0 2 2 3 1 1 6 5 .0 0 7 6 0 .8 3 5 7 9 5 3 8 4 9 4 4 4 6 3 9 5 3 3 8 2 7 9 2 1 5 1 4 7 7 6 9 .5 0 1 0 2 0 .8 8 1 1 5 0 1 1 3 0 1 1 0 0 1 0 6 0 9 9 0 9 0 0 7 8 0 6 3 2 4 8 6 2 6 2 7 .3 8 1 0 2 0 .8 8 1 0 2 0 9 7 0 9 1 0 8 4 0 7 6 0 6 7 2 5 6 6 4 4 5 3 1 1 1 6 1 6 .0 0 7 6 0 .8 7 8 2 0 7 6 0 7 0 7 6 3 9 5 6 6 4 8 6 4 0 0 3 0 9 2 1 2 1 0 8 1 1 .0 0 1 0 2 0 .8 8 1 2 9 0 1 2 8 0 1 2 5 0 1 2 1 0 1 1 4 0 1 0 5 0 9 2 0 7 5 0 6 2 8 3 4 5 8 .0 0 1 0 2 0 .8 7 1 1 3 0 1 0 8 0 1 0 2 0 9 5 0 8 7 0 7 7 0 6 5 8 5 2 1 3 6 7 1 9 0 6 .2 5 1 0 2 0 .8 8 8 9 0 8 3 0 7 6 0 6 9 4 6 1 5 5 3 0 4 3 7 3 3 7 2 3 1 1 1 7 3 0 1 0 0 ( 4 ) 2 0 0 ( 8 ) 2 5 0 ( 1 0 ) 3 5 0 ( 1 4 ) 6 0 5 0 4 0 3 0 0 ( 1 2 ) 1 5 0 ( 6 ) 5 0 ( 2 ) 8 0 ( 3 ) C v値 と 弁 開 度 ( % ) FL係 数 1 0 0 % ス ト ロ ー ク m m ト リ ム N o . 1 0 0 9 0 8 0 7 0 2 0 1 0

プレッシャバランストリム

特 性：リニア

流れ方向：フローオーバー

呼 び 径 A ( B ) 1 .6 2 2 5 0 .9 3 3 7 3 7 3 6 3 4 3 2 2 9 2 5 2 1 1 5 7 .9 1 .2 5 2 5 0 .8 9 3 2 3 1 2 8 2 6 2 3 .0 2 0 1 7 1 3 9 .2 4 .8 2 .6 2 3 8 0 .8 8 1 0 3 1 0 2 9 9 9 4 8 8 7 9 6 8 5 5 3 9 2 1 2 .0 0 3 8 0 .8 9 8 8 8 2 7 6 6 9 6 2 5 3 4 4 3 4 2 4 1 2 1 .6 2 3 8 0 .8 8 6 8 6 2 5 6 5 0 4 4 3 8 3 1 2 4 1 6 8 .2 1 .2 5 2 5 0 .8 8 4 0 3 7 3 3 3 0 2 6 2 2 1 8 1 4 9 .5 4 .9 3 .5 0 5 1 0 .9 2 1 6 7 1 6 6 1 6 2 1 5 5 1 4 6 1 3 3 1 1 6 9 4 6 8 3 6 2 .6 2 5 1 0 .9 3 1 4 8 1 3 9 1 2 9 1 1 8 1 0 5 9 1 7 6 5 9 4 1 2 1 2 .2 5 5 1 0 .9 5 1 1 3 1 0 5 9 7 8 9 7 9 6 9 5 7 4 4 3 0 1 6 1 .2 5 2 5 0 .9 2 4 1 3 7 3 4 3 1 2 7 2 3 1 9 1 4 9 .6 4 .9 5 .0 0 6 4 0 .9 4 3 3 9 3 3 7 3 2 9 3 1 5 2 9 6 2 7 0 2 3 6 1 9 2 1 3 9 7 5 4 .0 0 6 4 0 .9 3 3 0 7 2 9 3 2 7 5 2 5 4 2 3 0 2 0 2 1 7 1 1 3 4 9 3 4 9 3 .0 0 5 1 0 .8 9 2 2 5 2 0 8 1 8 9 1 7 0 1 4 9 1 2 7 1 0 4 8 0 5 4 2 8 6 .2 5 7 6 0 .9 3 5 3 8 5 3 3 5 2 0 4 9 8 4 6 7 4 2 5 3 7 1 3 0 1 2 1 8 1 1 6 5 .0 0 7 6 0 .9 3 4 8 6 4 6 2 4 3 5 4 0 1 3 6 3 3 1 8 2 6 8 2 1 1 1 4 7 7 6 3 .5 0 5 1 0 .9 2 3 2 0 2 9 4 2 6 7 2 3 9 2 0 8 1 7 7 1 4 4 1 1 0 7 5 3 8 8 .0 0 7 6 0 .9 4 8 4 0 8 3 0 8 1 0 7 7 0 7 1 6 6 4 1 5 4 5 4 2 7 3 5 5 1 9 0 6 .2 5 7 6 0 .8 9 7 5 0 7 2 0 6 7 7 6 2 6 5 6 6 4 9 8 4 1 9 3 2 9 2 2 9 1 1 9 5 .0 0 7 6 0 .9 0 6 0 0 5 5 8 5 1 2 4 6 1 4 0 8 3 4 9 2 8 7 2 2 1 1 5 1 7 7 9 .5 0 1 0 2 0 .9 3 1 2 0 0 1 1 9 0 1 1 6 0 1 1 0 0 1 0 3 0 9 4 0 8 1 0 6 5 2 5 0 0 2 6 9 7 .3 8 1 0 2 0 .9 0 1 0 6 0 1 0 1 0 9 5 0 8 7 0 7 9 0 6 9 5 5 8 4 4 5 9 3 1 9 1 6 5 6 .0 0 7 6 0 .9 0 8 5 0 7 9 0 7 3 3 6 6 1 5 8 5 5 0 2 4 1 2 3 1 8 2 1 7 1 1 1 1 1 .0 0 1 0 2 0 .9 4 1 3 5 0 1 3 4 0 1 3 1 0 1 2 6 0 1 1 9 0 1 0 9 0 9 6 0 7 7 0 6 4 6 3 5 4 8 .0 0 1 0 2 0 .9 0 1 1 8 0 1 1 3 0 1 0 6 0 9 9 0 9 0 0 7 9 0 6 7 9 5 3 7 3 7 7 1 9 5 6 .2 5 1 0 2 0 .9 0 9 2 0 8 6 0 7 9 0 7 1 8 6 3 5 5 4 7 4 5 0 3 4 7 2 3 7 1 2 0 1 0 0 ( 4 ) 2 0 0 ( 8 ) 2 5 0 ( 1 0 ) 3 0 0 ( 1 2 ) 1 5 0 ( 6 ) C v値 と 弁 開 度 ( % ) FL係 数 1 0 0 % ス ト ロ ー ク m m ト リ ム N o . 1 0 0 9 0 8 0 3 0 2 0 1 0 3 5 0 ( 1 4 ) 7 0 6 0 5 0 4 0 5 0 ( 2 ) 8 0 ( 3 )

アンバランストリム

特性：クイックオープン

流れ方向：フローアンダー

呼 び 径

ト リ ム

ス ト ロ ー ク

F

L

係 数

C v値 と 弁 開 度 (% )

A (B )

N o .

(m m )

1 0 0 %

1 0 0

1 5 (0 .5 )

0 .5 0

1 9

0 .8 8

4 .5

2 0 (0 .7 5 )

0 .7 2

1 9

0 .9 1

7 .1

2 5 (1 )

0 .8 1

1 9

0 .9 1

1 1

4 0 (1 .5 )

1 .2 5

2 5

0 .8 9

2 8

5 0 (2 )

1 .6 2

3 8

0 .9 1

4 8

6 5 (2 .5 )

2 .0 0

3 8

0 .9 1

7 3

8 0 (3 )

2 .6 2

5 1

0 .9 1

1 2 3

1 0 0 (4 )

3 .5 0

6 4

0 .9 0

2 1 5

1 2 5 (5 )

4 .0 0

6 4

0 .9 0

2 8 3

1 5 0 (6 )

5 .0 0

7 6

0 .9 0

4 4 6

2 0 0 (8 )

6 .2 5

1 0 2

0 .9 0

6 9 4

2 5 0 (1 0 )

8 .0 0

1 0 2

0 .9 0

1 1 3 0

3 0 0 (1 2 )

9 .5 0

1 0 2

0 .9 0

1 5 9 0

アンバランストリム

特 性：クイックオープン

流れ方向：フローオーバー

呼 び 径

ト リ ム

ス ト ロ ー ク

F

L

係 数

C v値 と 弁 開 度 (% )

A (B )

N o .

(m m )

1 0 0 %

1 0 0

1 5 (0 .5 )

0 .5 0

1 9

0 .8 7

4 .8

2 0 (0 .7 5 )

0 .7 2

1 9

0 .8 5

7 .5

2 5 (1 )

0 .8 1

1 9

0 .8 7

1 1

4 0 (1 .5 )

1 .2 5

2 5

0 .8 5

3 0

5 0 (2 )

1 .6 2

3 8

0 .8 7

5 0

6 5 (2 .5 )

2 .0 0

3 8

0 .8 7

7 6

8 0 (3 )

2 .6 2

5 1

0 .8 6

1 2 9

1 0 0 (4 )

3 .5 0

6 4

0 .8 7

2 2 5

1 2 5 (5 )

4 .0 0

6 4

0 .8 7

2 9 6

1 5 0 (6 )

5 .0 0

7 6

0 .8 5

4 6 6

2 0 0 (8 )

6 .2 5

1 0 2

0 .8 6

7 2 6

2 5 0 (1 0 )

8 .0 0

1 0 2

0 .8 5

1 1 8 0

3 0 0 (1 2 )

9 .5 0

1 0 2

0 .8 6

1 6 7 0

９．外径図・外形寸法表

フローオーバー

フローアンダー

スタンダード

ボンネット

エクステンション

ボンネット

プッシュオンリーハンドル

(25 sq.～200 sq.)

サイドハンドル

(25 sq., 50 sq.)

トップハンドル

(100 sq., 200 sq.)

外形寸法表（アンバランストリム）

定格 10K, 20K, 30K, 40K, ANSI Class 150, 300, 600, JPI 150, 300, 600

単位：mm

ﾊﾝﾄﾞﾙ

呼び径

なし

Ａ　（Ｂ）

ｻｲｽﾞ

ｽﾊﾟｯﾄﾞ

10K 20K 40K ｽﾀﾝﾀﾞｰﾄﾞ ｴｸｽﾃﾝｼｮﾝ

30K

150

300

600

ﾎﾞﾝﾈｯﾄ

ﾎﾞﾝﾈｯﾄ

15

25

2.00

165

357

444

229

443

(0.5)

50

2.00

232

455

634

305

543

20

25

2.00

165

357

444

229

443

(0.75)

50

2.00

232

455

634

305

543

25

25

2.00

165

357

444

229

443

(1)

50

2.00

232

455

634

305

543

40

25

2.00

165

357

444

229

443

(1.5)

50

2.00

232

455

634

305

543

50

25

2.00

165

357

444

229

443

(2)

50

2.00

232

455

634

305

543

65

50

2.62

312

232

508

691

305

631

262

305 327

(2.5)

100

2.62

ー

100

2.88

ー

296

80

50

2.62

312

232

508

691

305

631

262

305 327

(3)

100

2.62

ー

100

2.88

ー

296

100

50

2.62

354

232

508

691

305

631

262

305 327

(4)

100

2.62

ー

100

2.88

ー

338

50

2.62

<396>

232

508

691

305

631

262

305 327

125

100

2.62

ー

(5)

100

2.88

ー

<380>

100

3.38

736

990

1227

885

200

3.38

445

751

1007

1244

902

50

2.62

<396>

232

508

691

305

631

262

305 327

150

100

2.62

ー

(6)

100

2.88

ー

<380>

100

3.38

736

990

1227

885

200

3.38

445

751

1007

1244

902

200

100

3.38

318

736

990

1227

885

(8)

200

3.38

445

752

1007

1244

902

100

3.38

318

736

990

1227

885

250

200

3.38

445

752

1007

1244

902

(10)

100

4.75

318

736

990

1227

885

200

4.75

445

752

1007

1244

902

100

3.38

318

736

990

1227

885

300

200

3.38

445

752

1007

1244

902

(12)

100

4.75

318

736

990

1227

885

200

4.75

445

752

1007

1244

902

712

996

457

1202

240

276

292

311

172

79

200

318

500 380

212

38

100

185

184

194

206

97

97

212

38

100

859

859

185

185

185

859

859

(597)

(258)

(524)

(239)

<499>

<241>

ー

775

819

(432)

(311)

(451)

318

737

ー

ー

<359>

ー

<359>

<499>

<227>

1202

500 380

457

1202

380

500

318

712

ー

ー

966

712

<256>

996

457

229 240

229

240

240

500 380

1202

ｼﾘﾝﾀﾞ　

500

500

229

ー

473

508

380

ー

708

380

380

380

<140>

(146)

300

400

457

457

457

500

752

(359)

673

ー

250

543

568

610

<314>

(360)

<454>

(500)

<187>

(198)

350

352

451

254

267

286

368

394

97

138

132

246

252

212

面間寸法　A

222

235

251

184

197

210

184

190

203

B

L

C

X

E

D

D

L

D

ﾌﾟｯｼｭｵﾝﾘｰ

150

ﾊﾝﾄﾞﾙ

ﾄｯﾌﾟまたは

ｻｲﾄﾞﾊﾝﾄﾞﾙ

M

R

185

229 240

229

996

457

318

46

100

90

200

140

55

58

403

ー

127

712

298

318

337

214

172

107

500

300 318

712

966

380

ー

425

(311)

(451)

<256>

ー

457

1202

859

外形寸法表（プレッシャバランストリム）

定格 10K, 20K, 30K, 40K, ANSI Class 150, 300, 600, JPI 150, 300, 600

単位：mm

ﾊﾝﾄﾞﾙ

呼び径

なし

Ａ　（Ｂ）

ｻｲｽﾞ

ｽﾊﾟｯﾄﾞ

10K 20K 40K ｽﾀﾝﾀﾞｰﾄﾞ ｴｸｽﾃﾝｼｮﾝ

30K

150

300

600

ﾎﾞﾝﾈｯﾄ

ﾎﾞﾝﾈｯﾄ

50

25

2.00

165

357

444

229

443

(2)

50

2.00

232

455

634

305

543

80

(3)

100

50

2.62

354

232

508

691

305

631

262

305 327

(4)

100

2.62

ー

100

2.88

ー

338

50

2.62

<396>

232

508

691

305

631

262

305 327

150

100

2.62

ー

(6)

100

2.88

ー

<380>

100

3.38

736

990

1227

885

200

3.38

445

751

1007

1244

902

200

100

3.38

318

736

990

1227

885

(8)

200

3.38

445

752

1007

1244

902

250

100

3.38

318

736

990

1227

885

(10)

200

3.38

445

752

1007

1244

902

300

100

4.75

318

736

990

1227

885

(12)

200

4.75

445

752

1007

1244

902

543

185

229 240

232

455

634

305

50

2.00

307

200

C

X

298

318

337

193

90

ﾊﾝﾄﾞﾙ

ﾄｯﾌﾟまたは

ｻｲﾄﾞﾊﾝﾄﾞﾙ

M

R

L

D

ﾌﾟｯｼｭｵﾝﾘｰ

138

252

E

D

D

L

58

150

面間寸法　A

B

254

267

286

352

451

673

708

368

543

568

380

380

380

<140>

(146)

300

400

457

457

457

500

ｼﾘﾝﾀﾞ　

500

500

229

ー

473

508

380

996

457

240

ー

ー

966

712

<256>

185

394

214

250

500 380

457

1202

380

500

(311)

(451)

318

752

359

499

<227>

(239)

610

360

500

737

775

819

413

578

<241>

(258)

859

859

1202

318

712

<187>

(198)

350

107

*＜＞寸法は JIS 10K、Class 150 の値。

（ ）寸法は JIS 20K, 30K, 40K, ANSI Class 300, 600 の値を示します。

１０．標準ポジショナ＆フィルタ付減圧弁取付概略寸法

（YKV 製ポジショナ EP132 or PP102 + SMC 製フィルタ付減圧弁 AW30）

単位：mm

シリンダー サイズ（スパッド）

25(2.00)

357

165

165

135

195

50 (2.00)

450

232

155

135

230

50 (2.62)

507

232

150

160

220

100 (2.62 &

2.88)

711

318

150

135

275

100 (3.38)

736

318

135

130

270

100 (4.75)

736

318

135

130

285

200 (3.38)

752

445

135

130

340

200 (4.75)

752

445

135

130

355

H

D

E

F

G

FLOW ･･･････E/P ポジショナの場合
