ポリイミド配向膜上液晶分子のプレチルト角制御

全文

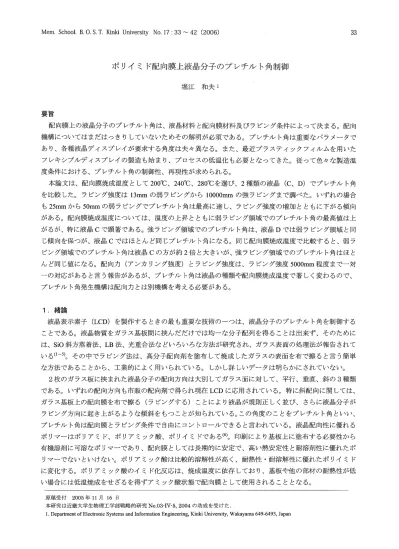

(1)Mem. S c h o o . lB .O .S .T .Kinki University. N o .1 7: 33' " ' '42 ( 2 0 0 6 ). 3 3. ポリイミド配向膜上液晶分子のフ。レチルト角制御堀江和夫1. 要旨配向膜上の液晶分子のプレチルト角は、液晶材料と配向膜材料及びラピング条件によって決まる。配向機構についてはまだ、はっきりしていないためその解明が必須である口プレチルト角は重要なパラメータであり、各種液晶デ、イスプレイが要求する角度は夫々異なる。また、最近プラスティックフィルムを用いたフレキシブルデ、イスプレイの製造も始まり、プロセスの低温化も必要となってきた。従って色々な製造温度条件における、プレチルト角の制御性、再現性が求められる。 0. 0. 0. 本論文は、配向膜焼成温度として 200C、240C、280Cを選び、 2種類の液晶 ( C、D) でプレチルト角を比較した。ラピング強度は 13mmの弱ラピングから 10000mmの強ラピングまで調べた。いずれの場合も 25mmから 50mmの弱ラビングでプレチルト角は最高に達し、ラピング強度の増加とともに下がる傾向がある。配向膜焼成温度については、温度の上昇とともに弱ラピング領域でのプレチルト角の最高値は上がるが、特に液品 Cで顕著である。強ラピング領域でのプレチルト角は、液晶 D では弱ラピング領域と同じ傾向を保つが、液晶 Cではほとんど同じプレチルト角になる。同じ配向膜焼成温度で比較すると、弱ラピング領域でのプレチルト角は液晶 Cの方が約 2倍と大きいが、強ラピング領域でのプレチルト角はほとんど同じ値になる。配向力(アンカリング強度)とラピング強度は、ラピング強度 5000mm程度まで一対ーの対応があると言う報告があるが、プレチルト角は液晶の種類や配向膜焼成温度で著しく変わるので、プレチルト角発生機構は配向力とは別機構を考える必要がある。. 1.緒論. 液晶表示素子 (LCD) を製作するときの最も重要な技術の一つは、液品分子のプレチルト角を制御することである。液晶物質をガラス基板間に挟んだだけでは均一な分子配列を得ることは出来ず、そのためには、 SiO斜方蒸着法、 LB法、光重合法などいろいろな方法が研究され、ガラス表面の処理法が報告されている(l ~5)。その中でラビング法は、高分子配向剤を塗布して焼成したガラスの表面を布で擦ると言う簡単. な方法であることから、工業的によく用いられている。しかし詳しいデータは明らかにされていない。 2枚のガラス板に挟まれた液晶分子の配向方向は大別してガラス面に対して、平行、垂直、斜の 3種類. である。いずれの配向方向も市販の配向剤で得られ現在 LCDに応用されている。特に斜配向に関しては、ガラス基板上の配向膜を布で擦る(ラピングする)ことにより液晶が規則正しく並び、さらに液晶分子がラピング方向に起き上がるような傾斜をもつことが知られている。この角度のことをプレチルト角といい、プレチルト角は配向膜とラピング条件で自由にコントロールで、きると言われている。液晶配向性に優れるポリマーはポリアミド、ポリアミック酸、ポリイミドである (6)。印刷により基板上に塗布する必要性から有機溶剤に可溶なポリマーであり、配向膜としては長期的に安定で、高い熱安定性と耐溶剤性に優れたポリマーで、ないといけない。ポリアミック酸は比較的溶解性が高く、耐熱性・耐溶解性に優れたポリイミドに変化する。ポリアミック酸のイミド化反応は、焼成温度に依存しており、基板や他の部材の耐熱性が低い場合には低温焼成をせざるを得ずアミック酸状態で配向膜として使用されることとなる。原稿受付. 2005年 1 1月 16 日. 本研究は近畿大学生物理工学部戦略的研究 N o.03-!V 5， 2004の助成を受けた.. 1 .D e p a r t m e n to fE l e c 仕o n i cS y s t e m sa n dI n f o r m a t i o nE n g i n e e r i n g ， K i n k iU n i v e r s i t y ， Wakayama6 4 9 6 4 9 3， J a p a n.

(2) M e m o i r so fT h eS c h o o lo fB .O .S .T .o fK i n k iU n i v e r s i t yN o .1 7( 2 0 0 6 ). 3 4. 各種 LCDが要求するフ。レチルト角としては、 TNモードで約 2度(低プレチルト角)、 STNモードで 4. ' " ' " ' 8度(中高プレチルト角)、 I P Sモードでは 0度、ラピングの不要な垂直 (VA) モードで 9 0度、 OCB モードでは 1 0度以上の角度が要求される。ラピング効果を議論するためには、ラピング処理の度合いを定量化する必要がある。毛足の長い布を巻いたローラーを回転させながら、ローラーまたはステージを移動させて擦ることにより行われる。内田らは次のようなラピングの定量化の式を提案している (5)。. ( z鷲 ) ω. L=N l+. L はラピング強度と呼ばれており、基板上の任意の一点をラビング中にラピング布が通過する長さを表. し定量的に理解しやすい量であるため広く使われている。ここで、 N はラピング回数、 l はラピング布と基板が接する部分の長さ、 r. はローラーの半径、 nはローラーの回転数 ( r . p . m ) 、vはステージ移動速. 度である。単位については、 Lは長さの単位をもち m mで表すことが多い。本論文では(1)式を変形して ( 2 )式、. ( 3 ) 式を用いる。理由は図 1において毛あたり量 ( ε :押し込. み量とも言う)を考慮するためである。たとえラビング強度 Lが同じでも、配向膜を押し付ける圧力が異なるので効果は違うとして扱う必要がある。また、毛あたり量の変動は 2 π rnの項には影響は無視できても、 lの項は数十%の変動を与える場合がある (7)。精密な比較をするために lは毛あたり量の関数であることを明示した。. L. ラピング強度 (mm) (基板上任意の一点をラピング布がラピング中に通過する長さ). N. ラピング処理を行った回数(回) :接触長 (mm) (ガラス基板に触れているラピング布の長さ). r. ε. ラビング布厚を含めたローラーの半径 (mm) :毛当たり量 (mm) (押し込み量ともいう). n. ローラ一回転速度(中m) (ローラーの 1分間の回転数). v. ガラス基板を乗せたステージの移動速度 (mmls). :t:順目方向回転(十)、逆目方向回転(-). v. 図 1 ラビング布の厚みと毛当たり量を考慮、したラピング処理.

(3) 3 5. 図 1において、ステージは左から右へ. 移動するときに布が擦るように設定しているので、基板は右か. ら左へ擦られる。ローラーの回転方向が時計回りのときは、やはり基板は右から左へ擦られる。移動と回転が同時に起こると布が基板を通過する相対速度は両方の速度の和になる。ラビング布は製造上必ず毛足はどちらかに傾いているので、回転方向と反対方向に毛足が流れるようにローラーに巻きつけて、これを頂目方向とする。このとき毛足は滑らかに基板を押さえつけるようにして擦る。反対にローラーの回転方. J I. 向が反時計回りのときは、基板は左から右へ擦られる。移動と回転が同時に起こると布が基板を通過する相対速度は両方の速度の差になる。これを逆目方向とし、このとき毛足は基板を掘耕し掻き揚げるようにして擦る。これらを考慮、してラピングの定量化の式が得られる。. 一向. BEEt. fall 、、 1i. n 一 +. E一 V 一ハU. Z一. か一一 -6. M. ノ. 、﹁111︿11l t. ヮ “ 一. L. 。 ). 一向. J .. 1= 4&(2r-& ). 。 ). 以後特に断らない場合は順目方向回転(+)を用いる。. 2 . 実験材料・装置と方法液品材料は液品 C ( Z L I 1 5 6 5:メルク(株)製)と. 液品 D (LIXON6604XX:チッソ(株)製)であ. る。ガラス基板は(株)イー.エッチ.シー製で ITO電極と配向膜のパターン製作を外注している。配向膜材料は、日産化学工業(株)製の中・高プレチルト角用のものである。ガラス基板のロット番号は 0. 0. RX0501-200、RX0501・240、RX0501-280の三種で、最後の数字はそれぞれ配向膜の焼成温度 200C、240C、 0. 280Cを表す。ガラスの前処理工程としての洗浄とラピング後の洗浄は色々な方法があるが、今回はどちらも純水による超音波洗浄についての報告である。プレチルト角は上ガラスと下ガラスのラピング方向を反平行にした、いわゆるアンチパラレルセルを作り、クリスタルローテーション法で測定した(シグマ光機(株)製: NSMAP-3000LCD) 。小型ラピング機 ( (株)ニュートム製:NR-I0Type3 ) に装着するラピング布は、吉川化工(株)製で 2. YA-20-R(白色)、パイル糸はレイヨン、布総厚1.80mm、フィラメント密度 24000 本 Icm 、両面テープ TL-83S-K・0.125mm厚である。ラピング機の金属ローラー半径は 25.00mmなので、式( 2 )、式( 3 )の r としてはこれらを加え 26.93mm を使っている。測定に使ったラピング強度 (mm) は 1 3 ' " " ' 1 0 0 0 0の範囲で変化させ 1 4点で、ラピング方向は順目方向回転 ( +)である。プレチルト角の測定データは、各ラピング強度に対し 3 ' " " ' 4個のサンフ。ルを作り、最大値、最小値及び平均値をプロットしている。. 3. 結果 3. 1 液晶 Dにおける配向膜焼成温度効果. 以下に示す図ではいずれも、横軸がラピング強度、縦軸はプレチルト角を表す。 5 ' " " ' 5 0 m mの弱ラピングでプレチルト角が図 2は液晶 D と配向膜焼成温度 280Cの組み合わせである。 2 0. 0. 約 6 のピークを示し 100mmで急に減少し、後徐々に下がり 10000mmの強ラピングでは 3 で安定する。 0.

(4) M e m o i r so fT h eS c h o o lo fB .O .S .T .o fKin k iU n i v e r s i t yN o .1 7( 2 0 0 6 ). 3 6. R X 0 5 0 1 2 8 0 (液晶 D ) 8 . 0 7 . 0 . . .6 . 0 、、 . / 。拡 4. 5 . 0. I. A. h t J 」ト h4 0 3 . 0. 2 . 0 1 .0 0 . 0. o. 1 3. 2 5. 5 0. 1 0 0 2 0 0 3 0 0 4 0 0 8 0 0 1 5 0 0 3 0 0 0 6 0 0 0 8 0 0 01 0 0 0 0 ラビング強度 (mm). ~最小値企最大値 4一平均値|. 図2 :プレチノレト角:ラピング強度 ( 0 " ' 1 0 0 0 0 m m ) 、2 8 0C焼成、液晶 D 0. 図 3は液晶 D と配向膜焼成温度 2 4 0Cの組み合わせである。 50mmの弱ラピングで、フ。レチルト角が約 4 0. 0. のピークを示し 200mmまで徐々に下がり 10000mmの強ラピングまでは 2 . 5 でほぼ一定である。 0. RX0501 2 4 0 (液晶 D) 5 . 0 4 . 5 . . .4 . 0 し 3 . 5 拡 3 . 0 主2 . 5 t ト2 . 0 ^~ 1 . 5 1 . 0 I •. 0~5. 0 . 0. 。 13. 2 5. 5 0. 1 0 0. 2 0 0. 4 0 0. 8 0 0 1 5 0 0 3 0 0 0 6 0 0 0 8 0 0 0 1 0 0 0 0. ラビング強度 (mm) ・最小値企最大値 4 一平均値. l. 図3 : プレチルト角:ラピング強度 ( 0 " '1 OOOOmm) 、 2 4 0C焼成、液晶 D 0. 液晶 D と配向膜焼成温度 2 0 0Cの組み合わせのデータは図 8に示す。 50mmの弱ラピングにおけるプレ 0. 0000mmの強ラピングまで約 2 でほぼ一定である。チルト角のピークが無く、 1 0.

(5) 3 7. 3.2 液晶. cにおける配向膜焼成温度効果. 0 図 4は液品 C と配向膜焼成温度 280Cの組み合わせである。 13mmの極弱ラピングでフ。レチルト角が約 0 0 1 3 のピークを示し 100mm迄で急激に約 5 0 に減少し、 10000mm迄徐々に下がり、 3 程度とピークの約. 1 1 4になる。. RX0501 2 8 0 (液晶 C ) 2 0 . 0 〆 ' 町、. o. 1 5 . 0. 駅. .L ~. 1 0 . 0. T ト. 会5.0 0 . 0. o. 1 3. 25. 50. 1 0 0. 200. 300 400. 800 1 5 0 0 3000 6000 8000 10000. ラビング強度 (mm) ・最小値企最大値+平均値￨図 4:. 0 プレチルト角:ラピング強度 ( O ' " ' ' 1 0 0 0 0 m m ) 、280C焼成、液晶 C. 0 0 図 5は液晶 Cと配向膜焼成温度 240Cの組み合わせである。 25mmの弱ラピングでプレチルト角が約 7 . 5 0 0 のピークを示し 400mm迄急激に 3 に下がり、あと 10000mmの強ラビングまで徐々にさがり約 2 と、ピークの約 1 1 4になる。. 0 液晶 C と配向膜焼成温度 200Cの組み合わせのデータは図 9に示す。 25mmの弱ラピングにおけるプレ 0 0 チルト角のピークが顕著でなく、 100mm以上 10000mmの強ラピングまで約 3 から 2 で安定している。. RX0501-240(液品 C ) 9 . 0. 8 . 0 " . . .7 . 0 包 6 . 0 : L5 . 0 会4 . 0 ム3.0 ' h2 . 0 1 . 0 0 . 0. 。. 1 3. 25. 50. 1 0 0. 200 400 800 ラピング、強度(mm). ・最小値. 1 5 0 0 3000 6000 8000 10000. & 最大値 4 一平均値￨. 図 5:プレチルト角:ラピング強度 ( O ' " ' " ' 1 0 0 0 0 m m ) 、240C焼成、液晶 C 0.

(6) M e m o i r so fT h eS c h o o lo fB .O .S .T .o fK i n k iU n i v e r s i t yN o .1 7( 2 0 0 6 ). 3 8. 3.3 配向膜焼成温度に対する液晶 cと液晶 Dの比較以後のデータはプレチノレト角の平均値で比較する。図 6は配向膜焼成温度 2 8 0Cの場合である。 100mm以下の弱ラピング領域では液晶 C と液晶 D でプレチ 0. ルト角の差が大きく、液品 Cでは液晶 D の 2倍に達する。ラピング強度 200mm以上では液晶 C と液晶 D 共にほぼ同じ 4 に安定する。 0. R X 0 5 0 1 2 8 0 1 4 . 0 1 2 . 0 。1 0 . 0. 霊8. 0 A. 広6 . 0. 式 4.0 2 . 0. 。。. O .. 5 0. 1 0 0. 1 5 0. 2 0 0. 2 5 0. 3 0 0. 3 5 0. 4 0 0. ラビング強度.(mm) |一←液晶 C~ー液晶 DI. 図 6:RX0501・280ガラス基板における液品依存性 0. 図 7は配向膜焼成温度 2 4 0Cの場合である。 200mm以下の弱ラピング領域では液晶 C と液晶 D でプレチルト角の差が大きく、液晶 Cでは液晶 Dの約 2倍に達する。ラピング強度 200mmを超えると液品 C と液晶 D 共にほぼ同じ 0. 3 に安定する。. R X 0 5 0 1 2 4 0. ，...". 。. 8 : 0 7 . 0 6 . 0. 、-./. 場 3 :5 . 0. h 主 J 「h 時、4 . 0 3 . 0 2 . 0 1 .0 0 . 0. 。. 5 0. 1 0 0. 1 5 0. 2 0 0. 2 5 0. 3 0 0. ラビング強度 (mm). |一←液品 C~ー液晶 DI 図 7:RX0501・240ガラス基板における液晶依存性. 3 5 0. 4 0 0.

(7) 3 9. 0. 配向膜焼成温度 200Cの場合の液晶 D と液晶 C 比較は図 8と図 9で行なう。 25mmの弱ラビング領域では液晶 D と液品 Cでプレチルト角の差が大きく 2 と 4 で、液晶 Cでは液晶 D の 2倍に達する。ラピング 0. 0. 強度 200mm以上では液品 D と液晶 C共に 2 ' " ' ' 3 に安定する。 0. 焼成温度の違し、(液晶 0). 7 . 0 6 . 0 ， . .. 。. 5 . 0. 、-./. 笠4.0 h よム 2 h3 0 2 . 0 1 . 0. 。. 0 . 0. 5 0. 1 0 0. 1 5 0. 2 0 0 2 5 0 ラピング作強度 (mm). 300. 350. 4 0 0. ￨一← RX0501-200-1ト RX0501-240. ー RX0501-280I 図 8:焼成温度の違い(液晶 D). 焼成温度の違し、(液晶 C) 1 4 . 0 1 2 . 0 1 0 . 0. 霊 8.0 よ 6.0 A. 会 4.0 2 . 0. 。。. O .. 50. 100. 150. 200. 250. 300. ラビング強度 (mm). ト← RX0501-200~ RX0501-240---.-RX0501-280I 図 9:焼成温度の違い(液晶 C). 350. 400.

(8) 4 0. M e m o i r so fT h eS c h o o lo fB .O .S .T .o fK i n k iU n i v e r s i t yN o .1 7( 2 0 0 6 ). 3.4 同一液品におけるプレチルト角の配向膜焼成温度効果. 図 8によると液晶 Dでは、配向膜焼成温度 2 0 0C、2 4 0C、2 8 0Cに対するプレチルト角は全ラピング領 0. 0. 0. 域で顕著な差が保たれている。図 9によると液品 Cでは、配向膜焼成温度 2 0 0C、2 4 0C、2 8 0Cに対するプレチルト角は弱ラピング領 0. 0. 0. 域 ( 1 3 ' " ' ' 5 0 m m ) で差は顕著だが、 400mm程度の領域で全てのプレチルト角は 2 ' " ' ' 3 になる。 0. 4. 考察ラビングした配向膜上で、の液晶の配向機構についての有力な説として、内田らはアンカリング強度(配向力)の測定から、液品と配向膜高分子との分子間相互作用が支配的であること、配向膜の光学的リタデーションの測定から、配向膜表面の高分子主鎖は平均傾斜角を持つことを報告している (8)(9)。アンカリング強度とラピング強度は、ラピング強度 5000mm 程度まで一対ーの対応があると言う報告 (9，12)もある。また、慶沢は反射光の偏光解析法の研究から、高分子主鎖の傾斜について報告している(10)(11)。これらの報告から強ラピングにより配向膜の高分子主鎖が延伸され、ある程度方向性をもった配向状態が生じたことを示す(6)。液晶分子はラビング方向に配向し、ある程度のプレチルト角が発生することは説明できる。図 2から図 5の全てのデータで 1000mm以上の強ラピング領域でのプレチルト角のばらつきは小さく安定している。しかし 100mm以下の弱ラピング領域でのフ。レチルト角のばらつきは大きく、特に 50mm以下でプレチルト角のピークが現れる。この領域は配向膜の高分子主鎖の十分な延伸も考えられず、アンカリング強度も小さいので、別の配向機構を考える必要がある。高分子主鎖の延伸も無く弱い作用で影響を受けるものとして、配向膜高分子の側鎖または置換基に影響を与え、液晶のダイポールとの相互作用が支配的だと考えている。従って弱し、作用で影響を与えているので、サンフ。ルによるデータのバラツキが大きいのである。. 5. 結論. (1)一般的にプレチルト角は配向膜とラピング条件でコントロールされているが、今回使用した液品と配向膜材料との組み合わせでは、ラピング強度を変化させて任意のプレチルト角を得ることは難しいことがわかった。. ( 2 )またラピング強度が、 1000mm以上なら安定したプレチルト角が得られると言うことがわかった。 ( 3 )弱ラピング領域でのプレチルト角は強ラビング領域でのプレチルト角より大きい値が得られるが、データのバラツキが大きく再現性に乏しいので採用しない方がよいことがわかった。 ( 4 ) 同じ配向膜でも液晶の違いによりプレチルト角が異なるが、特に弱ラピング領域で顕著である。しかし今回の液晶 C と液品 Dでは強ラピング領域でのプレチルト角が同じ値になることがわかった。 ( 5 )配向膜の焼成温度を変化させた場合、液品 C では弱ラピング領域でのプレチルト角は顕著な違いがあったが、強ラピング領域でのプレチルト角がほとんど同じ値になることがわかった。液晶 D では弱ラピング領域でのプレチルト角の顕著な違いが強ラピング領域まで保たれ、ラビング条件で自由にコントロールできるというより、焼成温度で自由にコントロールできるということがわかった。.

(9) 4 1. 謝辞. 本研究の遂行に当たり、 2004年度卒業生 7人がサンプル作製や測定に協力してくれた、特に中心となってデータまとめた、中山. 豪君に感謝する。. 学外では、配向膜材料を快くご提供くださった日産化学工業株式会社に厚く御礼申し上げます。. 参考文献. ( 1 ) Urbach， W.，Boix，M.andGuyon ， E .( 1 9 7 4 )A l i g n m e n to f n e m a t i c sands m e c t i c sone v a p o r a t e df i l m s . Appl .P h y s . L e 比，2 5( 9 )，4 7 9 4 81 . ( 2 )I k e n o，H .，O h s a k i， A .， Ni 仕a ， M.，O z a k i， N .， Yokoyama ， Y . ， Nakaya ， K .andK o b a y a s h i，S .( 19 8 8 )E l e c 仕o o p t i c b i s t a b i l i t yo faf e r r o e l e c t r i cl i q u i dc r y s t a ld e v i c ep r e p a r e du s i n gp o l y i m i d eL a n g m u i r B l o d g e t to r i e n t a t i o nf i l m s， J p n .J .App l .P hys. 27( 4 )， L475-L 4 7 6 . ( 3 ) Aoyama ， H .， Yamazaki， Y . ，M a t s u u r aN.，Mada ， H .a n dK o b a y a s h i，S .( 1 9 8 1 ) A l i g n m e n to f l i q u i dc r y s t a l sont h e ラ. s t r e t c h e dpolymerf i l m s， Mol .C r y s t .L i q . C r y s ， . t72，1 2 7 1 3 2 . ， M.，S c h m i t t ， K .，Kozinkov ， V .andC h i g r i n o v ， V .( 19 9 2 )S u r f a c ei n d u c e dp a r a l l e la l i g n m e n to fl i q u i d ( 4 )S c h a d t 聞. c r y s t a l sbyl i n e a r l yp o l y m e r i z e dp h o t o p o l y m e r s，J p n .J .App l .P h y s .，3 1( 7 )，2 1 5 5 2 1 6 4 . Y . ，S a t o， K .andUchida ， T .( 1 9 9 2 )R e l a t i o n s h i pb e t w e e nr u b b i n gs t r e n g t hands u r f a c ea n c h o r i n go f ( 5 )S a t o，. n e m a t i cl i q u i dc r y s t a l，J p n .J .App l .P h y s .， 3 1( 5 A )，L579-L581 . ( 6 )沢畑清 ( 2 0 0 4 )LCD用配向膜の材料開発動向，液晶， 8( 4 )，216・2 2 4 . 2 0 0 5 )液晶分子の配向制御，近畿大学生物理工学部紀要， 1 5，2 7 41 . ( 7 ) 堀江和夫 ( ( 8 ) Han， K .Y . ，V e t t e r ， P .andUchida ， T .( 19 9 3 )D e t e r m i n a t i o no f m o l e c u l a ri n c l i n a t i o ni nr u b b e dpolymerf o rl i q u i d c r y s t a la l i g n m e n tbym e a s u r i n gr e t e r d a t i o n， J p n . J . A p p . l P h y s .， 3 2( 9 A )， L 1 2 4 2 L 1 2 4 4 . ( 9 ) 内田龍男(19 9 8 ) ラピング技術と配向評価，日本液晶学会講演会 ( 10 )H i r o s a w a ， I .( 1 9 9 6 )Methodofc h a r a c t e r i z i n gr u b b e dp o l y i m i d ef i l mf o rl i q u i dc r y s t a ld i s p l a yd e v i c e su s i n g. r e f l e c t i o ne l l i p s o m e t r y ， J p n . J . A p p . l P h y s .， 3 5( 1 1 )， 5 8 7 3・5 8 7 5 . 2 0 0 3 )液晶配向膜の表面異方性，液晶， 7( 2 )，1 5 9・1 6 9 . ( 1 1 )虞沢一郎 ( . S .，S a i t o， Y .a n dUchida ， T .( 19 9 3 )D e t a i l dmorphologyofrubbeda l i g n m e n t l a y e r sands u r f a c ea n c h o r i n g ( 1 2 )Lee，E o f l i q u i dc r y s t a l s . J p n . J . A p p . l P h y s. 32( 1 2 B )， L 1 8 2 2 L 1 8 2 5 ..

(10) Memoirso fTheS c h o o lo fB .O .S .T .o fK i n k iU n i v e r s i t yN o .1 7( 2 0 0 6 ). 4 2 英文抄録. C o n t r o lo fP r e t i l tAngleo fL i q u i dC r y s t a lM o l e c u l eonRubbedS u r f a c eo fP o l y i m i d eF i l m KazuoH o r i e Thep r e t i l ta n g l eoft h el i q u i dc r y s t a lm o l e c u l eont h erubbeds u r f a c eofap o l y i m i d ef i l mdependsont h el i q u i d h ep o l y i m i d ef i l mm a t e r i a landt h er u b b i n gc o n d i t i o n .Themechanismofm o l e c u l a ra l i g n m e n tof c r y s t a lm a t e r i a l，t t h i smethodh a sn o tbeenmadec l e a r .Thep r e t i l ta n g l ei sani m p o r t a n tp a r a m e t e randt h er e q u i r e dv a l u e sf o rv a r i o u s l i q u i dc r y s t a ld i s p l a y sa r ed i f f e r e n tw i t he a c ho t h e r .Recently，af l e x i b l ed i s p l a yw i t hap l a s t i cf i l mi sbegant o m a n u f a c t u r e dandi t sp r o c e s si sr e q u i r e dt or e a l i z e da tal o w e rt e m p e r a t u r e .T h e r e f o r e， t h ec o n t r o loft h ep r e t i l ta n g l e w i t hr e p r o d u c i b i l i t yi sr e q u i r e di nv a r i o u sm a n u f a c t u r i n gt e m p e r a t u r ec o n d i t i o n s . I nt h i sp a p 民 e 自己c 臼o f t h e剖m b a k i n gt e m p e r a 旬r ea n dt h embbings 仕切g 血 ont h ep r e t i l ta n g l eo ft h etwok i n d so fl i q u i d o 0 0 c r y s t a l s(C ， D)w e r ei n v e s t i g a t e d .百1 eb a k i n gt e m p e r a 加r e sw e r ec h o s e na s2 0 0C，2 4 0C and2 8 0C andthembbings 仕' e n g t h w e r ev a r i e d企om1 3t o1 0 0 0 0mm.I ng e n e r a l ， t h ep r e t i l ta n g l et e n d st or e a c ht h eh i g h e s ta tt h ev a l u eo f t h embbings 仕e n g t h 5and5 0 m m ， andd e α ' e a s e sw i t ha ni n c r e 出 e inmbbings 仕' e n g 仕. 1Ast h ef i l mb a k i n gtemp 町成町ei n c r e 出e s ，血eh i g h e s t b e t w e e n2 v a l u eo ft h ep r e t i 抗a n g l ei n c r e a s e sr e m a r k a b l yi nl i q u i dc r y s t a lCi nweakmbbing訂 ' e a .官官 p r e t i l ta n g l eo f吐1 el i q u i dc r y s t a lD s h o w s吐1 esamet e n d e n c y ， w h e r e 出血a to fl i q u i dc r y s t a lCs h o w sa l m o s tt h esamev a l u e白血es 佐o ngmbbing紅 ' e a . A t血es 町n e n gt e m p e r ，祇ぽe ' ，血ep r e t i l ta n g l eo fl i q u i dc r y s 胞1 Ci sa b o u tt w i c eo f血a to fl i q u i dc r y s t a lDi nweakmbbing紅 ' e ， ahowever， b北 i 吐1 ep r e t i l ta n g l e so f l i q u i dc r y s t a l sCa n dDshow社1 ea l m o s tsamev a l u ei nt h es 仕o ngmbbing紅白 .I ti sr e p o r t e d吐mtt h ea n c h o r i n g 仕' e n g t ha n dt h embbings 仕' e n 供御c l o s e l yc o n n e c t e dw i 血e a c ho t h e ri nt h e紅 eaof血embbings 仕e n 供 upωabout5 0 0 0 m m . . s 百児島r m a t i o nmechanismo ft h ep r e t i l ta n g l es h o u l db ec o n s i d e r e dbya n yo t h e rf a c t o r由組曲ea n c h o r i n gs t r e n g t h ， b e c a u s et h e p r e t i l ta n g l ei ss i g n i f i c a n t l ya f f e c t e dby血el i q u i dc r y s t a lm a t e r i a la n d血e f i l mb北 i n g t e m p e r a 加r e ..

(11)
