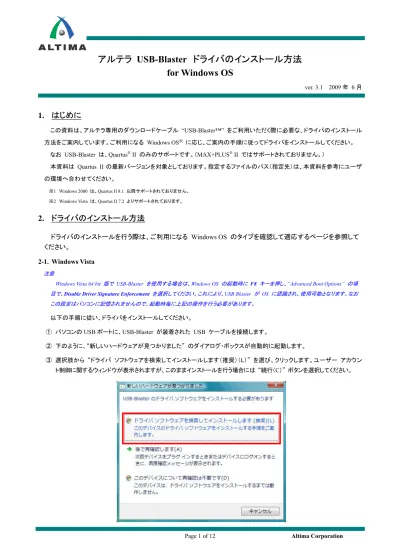

アルテラ USB-Blastre ドライバのインストール方法 for Windows OS

(1)

アルテラ

USB-Blaster ドライバのインストール方法

for Windows OS

ver. 3.1 2009 年 6 月

1. はじめに

この資料は、アルテラ専用のダウンロードケーブル “USB-Blaster™” をご利用いただく際に必要な、ドライバのインストール方法をご案内しています。ご利用になる Windows OS※_{に応じ、ご案内の手順に従ってドライバをインストールしてください。}

なお USB-Blaster は、Quartus®_{II のみのサポートです。（MAX+PLUS}®_{II ではサポートされておりません。）}

本資料は Quartus II の最新バージョンを対象としております。指定するファイルのパス（指定先）は、本資料を参考にユーザの環境へ合わせてください。

※1 Windows 2000 は、Quartus II 8.1 以降サポートされておりません。 ※2 Windows Vista は、Quartus II 7.2 よりサポートされております。

2. ドライバのインストール方法

ドライバのインストールを行う際は、ご利用になる Windows OS のタイプを確認して適応するページを参照して

ください。

2-1. Windows Vista

注意

Windows Vista 64 bit 版で USB-Blaster を使用する場合は、Windows OS の起動時に F8 キーを押し、“Advanced Boot Options” の項目で、Disable Driver Signature Enforcement を選択してください。これにより、USB Blaster が OS に認識され、使用可能となります。なおこの設定はパソコンに記憶されませんので、起動時毎に上記の操作を行う必要があります。

以下の手順に従い、ドライバをインストールしてください。

① パソコンの USB ポートに、USB-Blaster が装着された USB ケーブルを接続します。

② 下のように、“新しいハードウェアが見つかりました” のダイアログ・ボックスが自動的に起動します。

③ 選択肢から “ドライバソフトウェアを検索してインストールします（推奨）（L）” を選び、クリックします。ユーザーアカウント制御に関するウィンドウが表示されますが、このままインストールを行う場合には “続行（C）” ボタンを選択してください。

(2)

④ 下のメッセージが画面右下に表示されます。ドライバソフトウェアの自動検索が開始されますので、しばらく待ちます。 ⑤ 下のウィンドウが表示されます。“ディスクはありません。他の方法を試します（I）” を選択し、“次へ（N）” ボタンをクリックします。 ⑥ 下のウィンドウが表示されます。選択肢から “コンピュータを参照してドライバソフトウェアを検索します（上級）（R）” を選択します。このマークがクルクル回ります。この動作が行われている間は検索中ですので、もうしばらくお待ちください。

(3)

⑦ 下のウィンドウが表示されます。ドライバソフトウェアの検索場所に、Quartus II インストール・ディレクトリ内のドライバ・ファイルが保存されているディレクトリ（以下参考）を指定します。指定する際は、“参照（R）” ボタンをご利用ください。また、 “サブフォルダも検索する（I）” オプションを有効にしてください。 ¥¥<Quartus II インストール・ディレクトリ>¥drivers¥usb-blaster ※ 上記パスの下位ディレクトリ内に x32 と x64 ディレクトリが確認できますが、こちらは指定しないでください。 ※ 32bit/64bit OS いずれもドライバが用意されています。自動的に検索されインストールされます。 ⑧ インストールが開始されます。

(4)

⑨ しばらくすると、下のように Windows セキュリティの画面が表示されます。選択肢から “このドライバソフトウェアをインストールします（I）” を選択してください。 ⑩ 下のように、“このデバイス用のソフトウェアは正常にインストールされました。” というウィンドウが表示されます。“閉じる（C）” ボタンをクリックし、ウィザードを閉じてインストールを終了してください。以上でドライバのインストールは終了です。USB-Blaster をご利用いただけます。インストール以降は、USB-Blaster をパソコンに接続すると自動的にドライバが適応されますので、使用の度にインストールの必要はありません。ドライバをアンインストールした場合や、OS を再インストールした際は、再度ドライバのインストールを行ってください。また、ドライバのインストールに不具合がある場合には、デバイスマネージャで確認が行えます。（次頁参照）

(5)

z 確認方法ドライバのインストール後、USB-Blaster が正常に稼動しているかどうかを Windows OS のデバイスマネージャで確認が行えます。 USB-Blaster をパソコンに接続後、デバイスマネージャを起動します。ユニバーサルシリアルバスコントローラの一覧に、Altera USB-Blaster の表示があれば正常です。もし警告マーク（！）がある場合には、正常にご利用いただけませんので、ドライバを一度削除、再度インストール作業を行ってください。

(6)

2-2. Windows XP

② 下のように、“新しいハードウェアの検索ウィザードの開始” のダイアログ・ボックスが自動的に起動します。

③ Windows Update への接続に関する問いが表示されますので、選択肢から “いいえ、今回は接続しません（T）” を選び、 “次へ（N）” ボタンをクリックします。

④ 下のウィンドウよりインストール方法を選択します。“一覧または特定の場所からインストールする（詳細）（S）”を選択し、 “次へ（N）” ボタンをクリックします。

(7)

⑤ “検索とインストールのオプションを選んでください。” 画面で、“次の場所で最適のドライバを検索する（S）” にラジオボタンを合わせ、指定場所として “次の場所を含める（O）:” を選択します。ドライバの検索場所に、Quartus II インストール・ディレクトリ内のドライバ・ファイルが保存されているディレクトリ（以下参考）を指定します。指定する際は、“参照（R）” ボタンをご利用ください。 ¥¥<Quartus II インストール・ディレクトリ>¥drivers¥usb-blaster ※ 上記パスの下位ディレクトリ内に x32 と x64 ディレクトリが確認できますが、こちらは指定しないでください。 ※ 32bit/64bit OS いずれもドライバが用意されています。自動的に検索されインストールされます。 ⑥ “ソフトウェアをインストールしています。お待ちください…” のメッセージが表示され、ファイルのコピーが開始されます。その後、右下のように警告メッセージが表示されますが、問題はございません。そのまま、“続行（C）” ボタンでインストールを開始します。

(8)

⑦ 下のように、“新しいハードウェアの検索ウィザードの完了”のウィンドウが表示されます。“完了” ボタンをクリックし、ウィザードを閉じてインストールを終了してください。以上でドライバのインストールは終了です。USB-Blaster をご利用いただけます。インストール以降は、USB-Blaster をパソコンに接続すると自動的にドライバが適応されますので、使用の度にインストールの必要はありません。ドライバをアンインストールした場合や、OS を再インストールした際は、再度ドライバのインストールを行ってください。また、ドライバのインストールに不具合がある場合には、デバイスマネージャで確認が行えます。（次頁参照） z 確認方法ドライバのインストール後、USB-Blaster が正常に稼動しているかどうかを Windows OS のデバイスマネージャで確認が行えます。

USB-Blaster をパソコンに接続後、デバイスマネージャを起動します。USB (Universal Serial Bus) コントローラの一覧に、Altera USB-Blaster の表示があれば正常です。もし警告マーク（！）がある場合には、正常にご利用いただけませんので、ドライバを一度削除、再度インストール作業を行ってください。

(9)

2-3. Windows 2000

※ ご利用になる Quartus II のバージョンにご注意ください。Quartus II 8.1 以降、Windows 2000 OS はサポートされておりません。

② “新しいハードウェアが見つかりました” 画面の表示後すぐに、“新しいハードウェアの検索ウィザードの開始” ウィンドウが起動します。“次へ（N）” ボタンをクリックし、次へ進みます。

③ “ハードウェアデバイスドライバのインストール” 画面で、検索方法を選択します。“デバイスに最適なドライバを検索する（推奨）（S）” を選択してください。“次へ（N）” ボタンをクリックし、次へ進みます。

(10)

④ “ドライバファイルの特定” 画面で、ドライバファイルの検索先を指定するための選択をします。“検索場所のオプション” として “場所を指定（S）” にチェックマークを入力します。“次へ（N）” ボタンをクリックし、次へ進みます。 ⑤ 下の画面で、ドライバファイルの検索先を指定します。“製造元のファイルのコピー元（C）:” の欄中には、Quartus II インストール・ディレクトリ内のドライバ・ファイルが保存されているディレクトリ（以下参考）を指定します。指定する際は、“参照（B）” ボタンをご利用ください。 ¥¥<Quartus II インストール・ディレクトリ>¥drivers¥usb-blaster

(11)

⑥ “ドライバファイルの検索” 画面が表示され、“ハードウェアデバイスのドライバファイル検索が終了しました。” のメッセージが表示されます。見つけられたドライバのファイル名が “usbblst.inf” であることを確認後、“次へ（N）” ボタンをクリックし、次へ進みます。 ⑦ USB-Blaster のインストール終了のメッセージを確認後 Windows を再起動し、ドライバを有効にしてください。以上でドライバのインストールは終了です。USB-Blaster をご利用いただけます。インストール以降は、USB-Blaster をパソコンに接続すると自動的にドライバが適応されますので、使用の度にインストールの必要はありません。ドライバをアンインストールした場合や、OS を再インストールした際は、再度ドライバのインストールを行ってください。
