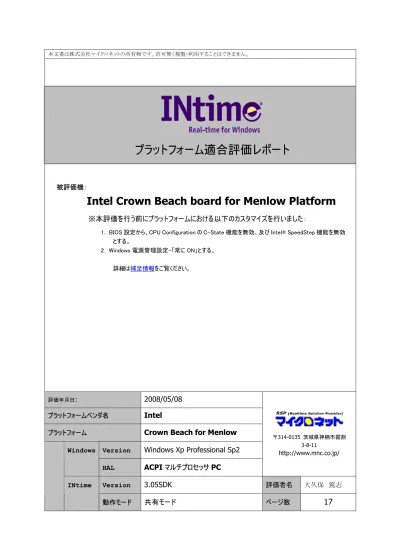

INtimeプラットフォーム適合評価レポート

(1)

プラットフォーム適合評価レポート

評価年月日

:

2008/05/08

プラットフォームベンダ名

Intel

プラットフォーム

Crown Beach for Menlow

Version

Windows Xp Professional Sp2

Windows

ACPI マルチプロセッサ PC

〒314-0135 茨城県神栖市掘割 3-8-11 http://www.mnc.co.jp/

被評価機：

Intel Crown Beach board for Menlow Platform

※本評価を行う前にプラットフォームにおける以下のカスタマイズを行いました：

1. BIOS 設定から、CPU Configuration の C-State 機能を無効、及び Intel® SpeedStep 機能を無効とする。

2. Windows 電源管理設定-「常に ON」とする。

(2)

1 プラットフォームの基本スペック

1.1 本体外観

1.2 スペック詳細

カテゴリアイテム情報

バージョン Windows XP Professional SP2 [5.1.26 Build 2600]

Windows

HAL の種類 ACPI マルチプロセッサ PC

名前 Genuine Intel @1.60GHz(Slilverthorne mobile processor 512K L2) クロック周波数 800MHz-1600MHz

２次キャッシュ 512KB

CPU 個数 1

CPU

CPU 機能 MMX SSE SSE2 SSE3 SSSE3 XD VT Intel 64

メモリ 512MB

ディスク 80GB(評価用)

BIOS ベンダ American Megatrends Inc.

BIOS 名 BIOS Date: 01/18/08 18:55:47 Ver: 08.00.14

BIOS BIOS バージョン 011808 – 20080118 チップセット名 Intel SCH ノースブリッジサウスブリッジチップセット

ビデオチップ ATI Mobility Radeon X1300

内蔵ネットワーク(LAN) Intel 82572EI Gigabit Ethernet Controller (拡張ボード:評価用)

拡張スロット PCI(33MHz) -

PCI-X -

PCI Express X1=2 Connectors(Revision 1.0a compliant)

ISA -

標準ｲﾝﾀｰﾌｪｰｽ USB2.0 × 8

外形寸法(W×D×H)

質量消費電力

(3)

2 評価結果サマリ

2.1 機能適合性評価結果

INtime ソフトウェアの基本動作判定と、INtime からの内蔵ハードウェア機能の利用可否判定結果は以下のとおりでした。評価項目判定詳細ｲﾝｽﾄｰﾙ可能起動可能停止可能 1 INtime の基本動作

可

再起動可能 INtime Jitter 可能 INtime Explorer 可能 INscope 可能 RT Application Loader 可能 Spin Doctor 可能 2 INtime 付属ユーティリティの動作

可

Exception Handler 可能ｺﾝﾄﾛｰﾗ適合適合 3 内蔵 USB コントローラの使用

可

ﾃﾞﾊﾞｲｽ IRQ 確保可能ｺﾝﾄﾛｰﾗ適合ﾃﾞﾊﾞｲｽ IRQ 確保ｼﾘｱﾙﾄﾞﾗｲﾊﾞ動作 4 内蔵シリアルコントローラの使用 - ｼﾘｱﾙﾄﾞﾗｲﾊﾞﾃｽﾄｺﾝﾄﾛｰﾗ適合適合ﾃﾞﾊﾞｲｽ IRQ 確保可能※1 ﾊﾟｹｯﾄﾄﾞﾗｲﾊﾞ動作可能 5 内蔵ネットワークコントローラの使用

可

基本ﾈｯﾄﾜｰｸﾃｽﾄ(PING) 可能 1 2 3 4 6 各 PCI スロットの IRQ 確保※1 SLOT No. ※2

-

【備考欄】

※ 1 IRQ の競合するデバイスを無効にする必要があります。

※ 2 PCI(33MHz)スロットを実装していません。

(4)

2.2 リアルタイム性能評価結果

INtime ソフトウェアがこのプラットフォームで実現できるリアルタイム応答時間について測定した結果は以下のとおりでした。評価項目判定計測値最大

532.22 us

最小

471.92 us

平均

_{499.81 us}

+:

32.22 us

誤差

-:

28.08 us

不偏分散値

1.2887

無負荷状態時

良

標準偏差値

1.1352

最大

534.05 us

最小

476.30 us

平均

500.00 us

+:

34.05 us

誤差

-:

23.30 us

不偏分散値

10.9966

グラフィック負荷時

良

標準偏差値

3.31611

最大

553.54 us

最小

453.66 us

平均

500.02 us

+:

53.54 us

誤差

-:

46.34 us

不偏分散値

25.9622

ディスク負荷時

良

標準偏差値

5.09531

最大

536.12 us

最小

461.13 us

平均

499.81 us

+:

36.12 us

誤差

-:

38.87 us

不偏分散値

9.4802

メモリ負荷時

良

標準偏差値

3.0790

最大

_{541.52 us}

最小

460.95 us

平均

499.99 us

+:

41.52 us

誤差

-:

39.05 us

不偏分散値

23.9414

2 INtimeJitter 計測 (目標 500us) 総合負荷状態時 (グラフィック+ ディスク+ メモリ)

良

標準偏差値

4.8929

(5)

評価項目判定計測値最大

7144.1

ns

最小

7008.7

ns

平均

7013.3

ns

最頻値

7016.3

ns

3 RT スレッド切替性能 (低->高プライオリティ切替)

良

標準偏差値

5.2286

最大

ns

最小

ns

平均

ns

最頻値

ns

4 割り込みハンドラ応答性能 -標準偏差値

【備考欄】

(6)

3 ハードウェアの構成情報

3.1 内蔵 PCI デバイスのリスト

内蔵されている

PCI デバイスリストを掲載します：

BUS DEV FN デバイス名 IRQ

1

0

0 0 標準ホスト CPU ブリッジ

-2

0

2 0 ビデオコントローラ (VGA 互換)

10

3

0

27 0 PCI Device

10

4

0

28 0 PCI 標準 PCI-to-PCI ブリッジ

16

5

0

29 0 標準ユニバーサル PCI to USB ホストコントローラ

16

6

0

29 1 標準ユニバーサル PCI to USB ホストコントローラ

17

7

0

29 2 標準ユニバーサル PCI to USB ホストコントローラ

18

8

0

29 7 標準エンハンス PCI to USB ホストコントローラ

19

9

0

30 0 SDA 標準準拠 SD カードホストコントローラ

16

10

0

30 1 SDA 標準準拠 SD カードホストコントローラ

17

11

0

30 2 SDA 標準準拠 SD カードホストコントローラ

18

12

0

31 0 PCI 標準 ISA ブリッジ

-13

0

31 1 標準デュアルチャネル PCI IDE コントローラ

-14

1

0 0 Intel(R) PRO/1000 PT Desktop Adapter

16

15 16 17 18 19 20 21

(7)

3.2 内蔵 USB コントローラの適合性詳細

内蔵されている

USB コントローラのリストと、INtime への適合判定結果を掲載します：

BUS DEV FN USB コントローラ名 判定 1

0

29 0 標準ユニバーサル PCI to USB ホストコントローラ

可※1 2

0

29 1 標準ユニバーサル PCI to USB ホストコントローラ

可※2 3

0

29 2 標準ユニバーサル PCI to USB ホストコントローラ

可※3 4

0

29 7 標準エンハンス PCI to USB ホストコントローラ

可 5

【備考欄】

※ 1 PCI 標準 PCI to PCI ブリッジおよび、SDA 標準 SD カードホストコントローラと競合します

※ 2 SDA 標準 SD カードホストコントローラと競合します。

※ 3 SDA 標準 SD カードホストコントローラと競合します。

上記競合デバイスを Windows デバイスマネージャ上で無効とすることで使用可能となります。

3.3 内蔵ネットワークコントローラの適合性詳細

内蔵されているネットワークコントローラのリストと、INtime への適合判定結果を掲載します：

BUS DEV FN ネットワークコントローラ名判定 1

1

0

0 Intel(R) PRO/1000 PT Desktop Adapter

可※1 2

【備考欄】

※ 1 本プラットフォームに挿入されるデバイス Intel(R) PRO/1000 PT Desktop Adapter は PCI Express デバイスであり、PCI 標準 PCI to PCI ブリッジ(Windows デバイス)と競合します。この PCI 標準 PCI to PCI ブリッジデバイスは一般的に PCI Express Root Port デバイスと思われ、競合するこのデバイスを無効とすると、同時にこのデバイスもデバイスリストから外れてしまいます。このデバイスを使用するためには：

1. 競合する USB コントローラ(IRQ16)を Windows デバイスマネージャ上で無効とする。 2. 競合する SDA 標準 SD カードホストコントローラ(IRQ16)を Windows デバイスマネージャ上で

無効とする。

3. Intel(R) PRO/1000 PT Desktop Adapter を INtime にパスする

上記手順により、PCI 標準 PCI to PCI ブリッジデバイスとの競合は表示されますが、この競合を無視することでINtime ネットワークスタックの動作確認ができました。

(8)

4 評価過程で採集された情報

4.1 システム情報画面

(9)

4.2 デバイスマネージャ画面

(10)

4.3 IRQ の利用状況

(11)

4.4 INtime Graphical jitter ツールによるリアルタイム性測定

INtime において、カーネルティックを司るタイマハードウェアからの割り込みのバラつきを測定します。INtime に付属するプラットフォーム調査ツールのひとつ、INtime Graphical Jitter ツールによりカーネルティックのバラつきを計測します。本データはプラットフォーム上でINtime 動作時に得られる制御精度を知るための参考データとなります。カーネルティックの設定は 500us をベースとして計測します。

4.4.1 CPU 共有モードにおけるジッタ計測画面

(12)

(13)

INtime Jitter 計測図(メモリ負荷時) Windows CPU 負荷率 100%

(14)

4.4.2 各負荷状態における Jitter グラフ

1

10

100 1000

10000

100000

1000000

10000000

<435

435-445

445-455

455-465

465-475

475-485

485-495

495-505

505-515

515-525

525-535

535-545

545-555

555-565

565>

No Load

Graphic

Disk

Memory

All

【備考欄】

負荷の有無に関わらず全体的に 500us に集約した形状を描いているため、リアルタイム使用

は可能となります。

(15)

5 補足情報

本プラットフォーム出荷時状態で使用した場合、要因によりINtime のクロックが安定しませんでした。以下の図はデフォルトの状態においてINtime をインストールし、INtime Clock Jitter を計測した結果です：

INtime のクロックに上記のような大きな乱れが検出される場合、要因として考慮すべき点として以下のようなものが挙げられます：

1. Intel(R) Speed Step Technology および電源管理に伴う CPU ステートの遷移

2. Windows デバイスドライバによる弊害(割り込み禁止命令)

3. Windows デバイスによるバス占有

4.

旧

USB デバイスによる弊害

(16)

5.1 BIOS 設定の変更

BIOS の設定では、電源管理機能による CPU のステート遷移に関連する項目の調査を行い、以下を変更しました：

1. BIOS セットアップ画面にて [Advanced]を選択します。 2. [CPU Configuration]設定画面にて

- Intel SpeedStep [Disabled] - Intel C-STATE TECH [Disabled]

5.2 Windows 側電源管理設定の変更

電源オプションのプロパティから電源管理設定の変更

電源オプションプロパティ 1. 電源設定-「常にオン」

(17)

6 その他

6.1 LVDS Panel の使用

本ボードにはLVDS 用ポートが実装されており、カスタマ評価キットとして Samsung 4.8-inch Panel が接続可能な状態で提供されています。

※ Penmount ドライバのインストールは行っていません。

※ BIOS セットアップにてディスプレイ解像度の設定は行っていません。
