(1)対応
ISO13399
●
端面溝入れ加工の高剛性・高生産性を実現する独自のレール形状チップクランプ
チップには高剛性・高生産性を実現する新しい独自のレール形状チップクランプを採用
3方向にレール形状を採用し、より強固にクランプしてチップの動きを最小限に抑制
●
大幅な加工安定性・工具安定性の向上
革新的なホルダのスリット設計により、高剛性なホルダを実現
びびりのリスクを低減しつつ、より高い動的剛性を実現→より溝深さの深い加工も可能に
●
更なるチップ長寿命を実現、切りくず排出性を向上する内部クーラントシステム採用
ホルダ内部を通じて逃げ面・すくい面双方からクーラント供給
特に端面溝入れ加工で問題となりやすい切りくず排出性の向上、優れた加工面品質が可能に
切削しているエリアへのダイレクトなクーラント供給により、チップ寿命が向上
NEW!
QS™シャンクタイプ、CoroTurn
®
SL カッティングヘッド導入
（チップ幅3mm、4mm用）
新製品

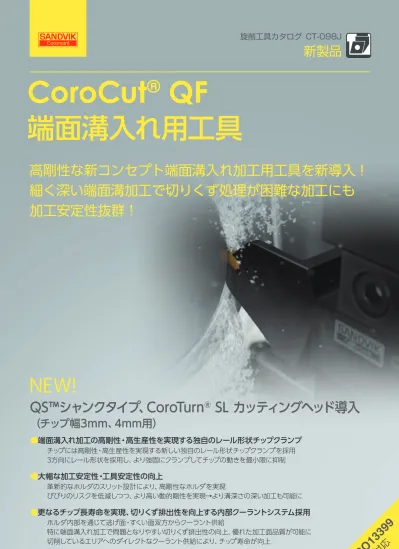

高剛性な新コンセプト端面溝入れ加工用工具を新導入！
細く深い端面溝加工で切りくず処理が困難な加工にも
加工安定性抜群！
CoroCut
®
QF
端面溝入れ用工具
深突っ切り・溝入れ加工用工具の CoroCut
®
QD チップの設計コンセプトをベースに端面溝入れ加工用に最適化されたチップ
設計。チップ上面・底面・背面にレール形状を設けてより強固にチップをクランプし、チップの加工中の振動を最小限に抑制。
より溝深さの深い加工や生産性向上が実現可能に。
主軸逆回転用（QFTタイプ）、主軸正回転用（QFUタイプ）に対応した2種類の専用設計チップとなります。
端面溝入れ加工の安定性向上のために最適化された側面逃げ部の設計。
端面溝入れ加工では、特に切りくず排出性が問題となるため、内部クーラントシステムが最適。
全ての CoroCut
®
QF ホルダにはこの内部クーラントシステムが採用されています。
クーラント供給はすくい面・逃げ面双方からの供給であり、端面溝入れ用ブレード自体の複雑な
形状から刃先には直接向けられていません。クーラントが噴射が溝の底部から反射して良好な切
りくず排出性を実現します。
▶革新的なスリット設計
特 長
従来の端面溝入れ用工具
CoroCut
®
QF
CoroCut
®
QD と同じくスプリングクランプ採用
正確かつ強固なクランプ力を実現
チップ取り付けも容易に可能
ブレードフロント部の質量を減らすことにより
びびりのリスクを低減
弱い部分の肉厚を増加
ユニークなスリット設計
独自技術の3方向からのレール形状でより強固にクランプ！
安定性に優れた傾斜チップ！
▶端面溝入れ加工に最適化されたチップ設計
▶内部クーラントシステム採用
ホルダはQS™シャンク、CoroTurn
®
SL カッティングヘッドを導入
外径端面溝入れ、CoroTurn
®
SL カッティングヘッドと CoroTurn
®
SL アダプタとの組み合わせで内径端面溝入れ加工も可能に。
Silent tool™ ボーリングバーと一緒の組み合わせで突出しの非常に長い内径端面溝入れ加工の安定性・溝品質の向上も可能に。
▶様々なマシンインターフェイス、加工用途に対応
より高い動的剛性を実現！！
高生産性、さらに長い溝深さの端面溝入れ加工も安定して加工が可能
従来のホルダと比較して適切なクランプ力のために最適化されたユニークなスリット設計
ホルダフロント部の強靭な新設計により工具安定性と加工安定の向上が可能に
ホルダ剛性UPしたことにより、より溝深さの深い端面溝入れ加工が可能に
（例：標準品 チップ幅4mm 最大溝深さCDX=38mm）
▶適切な工具選定
特 長
加工事例
スピンドルが逆回転（M04）の場合はQFTを選択
スピンドルが正回転（M03）の場合はQFUを選択
※ホルダタイプとチップタイプは同じにあわせてください。例：ホルダQFTタイプ⇒チップQFTタイプ
▶CoroCut
®
QF ホルダ テーラーメード（準標準品）にも対応
標準品の端面溝入れ工具はある程度の範囲の径をカバーできるような設計になっています。
使用頻度の高い量産部品での加工などお客様の端面溝入れ範囲径にあわせてホルダをより最適形状にしてホルダ剛性を
さらに強固に設計することも可能です。
主軸逆回転用（M04）
主軸正回転用（M03）
QS™シャンク
25×25角シャンク CoroTurn
カップリングサイズ32、40mm® SL カッティングヘッド
標準ホルダ
テーラーメードホルダ
ホルダブレード部の厚みを加工する
端面溝の加工径範囲に最適化形状にして
更なる高生産性・加工安定性が可能に
ワーク： オーディオシステム部品
被削材： 低炭素鋼
加 工： 端面溝入れ加工
機 械： 旋盤 内部給油クーラント圧：3.5MPa
工 具： QFT-RFH32C2525-065
チップ： QFT-H-0400-03-TF 1135
加工条件
切削速度 v
c(m/min)
送り f
n(mm/rev)
切り込み量 a
p(mm)
工具寿命
他社品
350
0.16mm
0.5mmごとにドウェル（送り一時停止）
1パス目： 4mm
2パス目： 3mm
50個
CoroCut
®QF
400
0.12mm
0.5 mm ごとにドウェル（送り一時停止）
1パス目： 4mm
2パス目： 3mm
120個
加工部品数
切りくずがタレットの回転を妨げる可能性があるため、
お客様は部品10個ごとに機械を停止して切りくずを
取り除く必要があり。不安定な加工プロセス。
良好な切りくず排出性と安定した加工プロセス。
良好な切りくず処理
チョコ停無しの加工が可能に
工具寿命
2.4倍UP
※ホルダを上下逆に取り付けた場合
レール形状チップクランプ
上面
底面
背面
深突っ切り・溝入れ加工用工具の CoroCut
®
QD チップの設計コンセプトをベースに端面溝入れ加工用に最適化されたチップ
設計。チップ上面・底面・背面にレール形状を設けてより強固にチップをクランプし、チップの加工中の振動を最小限に抑制。
より溝深さの深い加工や生産性向上が実現可能に。
主軸逆回転用（QFTタイプ）、主軸正回転用（QFUタイプ）に対応した2種類の専用設計チップとなります。
端面溝入れ加工の安定性向上のために最適化された側面逃げ部の設計。
端面溝入れ加工では、特に切りくず排出性が問題となるため、内部クーラントシステムが最適。
全ての CoroCut
®
QF ホルダにはこの内部クーラントシステムが採用されています。
クーラント供給はすくい面・逃げ面双方からの供給であり、端面溝入れ用ブレード自体の複雑な
形状から刃先には直接向けられていません。クーラントが噴射が溝の底部から反射して良好な切
りくず排出性を実現します。
▶革新的なスリット設計
特 長
従来の端面溝入れ用工具
CoroCut
®
QF
CoroCut
®
QD と同じくスプリングクランプ採用
正確かつ強固なクランプ力を実現
チップ取り付けも容易に可能
ブレードフロント部の質量を減らすことにより
びびりのリスクを低減
弱い部分の肉厚を増加
ユニークなスリット設計
独自技術の3方向からのレール形状でより強固にクランプ！
安定性に優れた傾斜チップ！
▶端面溝入れ加工に最適化されたチップ設計
▶内部クーラントシステム採用
ホルダはQS™シャンク、CoroTurn
®
SL カッティングヘッドを導入
外径端面溝入れ、CoroTurn
®
SL カッティングヘッドと CoroTurn
®
SL アダプタとの組み合わせで内径端面溝入れ加工も可能に。
Silent tool™ ボーリングバーと一緒の組み合わせで突出しの非常に長い内径端面溝入れ加工の安定性・溝品質の向上も可能に。
▶様々なマシンインターフェイス、加工用途に対応
より高い動的剛性を実現！！
高生産性、さらに長い溝深さの端面溝入れ加工も安定して加工が可能
従来のホルダと比較して適切なクランプ力のために最適化されたユニークなスリット設計
ホルダフロント部の強靭な新設計により工具安定性と加工安定の向上が可能に
ホルダ剛性UPしたことにより、より溝深さの深い端面溝入れ加工が可能に
（例：標準品 チップ幅4mm 最大溝深さCDX=38mm）
▶適切な工具選定
特 長
加工事例
スピンドルが逆回転（M04）の場合はQFTを選択
スピンドルが正回転（M03）の場合はQFUを選択
※ホルダタイプとチップタイプは同じにあわせてください。例：ホルダQFTタイプ⇒チップQFTタイプ
▶CoroCut
®
QF ホルダ テーラーメード（準標準品）にも対応
標準品の端面溝入れ工具はある程度の範囲の径をカバーできるような設計になっています。
使用頻度の高い量産部品での加工などお客様の端面溝入れ範囲径にあわせてホルダをより最適形状にしてホルダ剛性を
さらに強固に設計することも可能です。
主軸逆回転用（M04）
主軸正回転用（M03）
QS™シャンク
25×25角シャンク CoroTurn
カップリングサイズ32、40mm® SL カッティングヘッド
標準ホルダ
テーラーメードホルダ
ホルダブレード部の厚みを加工する
端面溝の加工径範囲に最適化形状にして
更なる高生産性・加工安定性が可能に
ワーク： オーディオシステム部品
被削材： 低炭素鋼
加 工： 端面溝入れ加工
機 械： 旋盤 内部給油クーラント圧：3.5MPa
工 具： QFT-RFH32C2525-065
チップ： QFT-H-0400-03-TF 1135
加工条件
切削速度 v
c(m/min)
送り f
n(mm/rev)
切り込み量 a
p(mm)
工具寿命
他社品
350
0.16mm
0.5mmごとにドウェル（送り一時停止）
1パス目： 4mm
2パス目： 3mm
50個
CoroCut
®QF
400
0.12mm
0.5 mm ごとにドウェル（送り一時停止）
1パス目： 4mm
2パス目： 3mm
120個
加工部品数
切りくずがタレットの回転を妨げる可能性があるため、
お客様は部品10個ごとに機械を停止して切りくずを
取り除く必要があり。不安定な加工プロセス。
良好な切りくず排出性と安定した加工プロセス。
良好な切りくず処理
チョコ停無しの加工が可能に
工具寿命
2.4倍UP
※ホルダを上下逆に取り付けた場合
レール形状チップクランプ
上面
底面
背面
▶CoroCut
®
QF 端面溝入れ用チップ
▶CoroCut
®
QF 端面溝入れ用角シャンク
SSC 型番 CW AN RE
寸法、mm
コーティング
シートサイズ
1105 1125 1135 1145
公差：
CW
＝±0.05
RE
＝±0.05
低
送
り
SSC = バイトの SSC（シートサイズ）に合わせてください。
QFT-G-0300-03-TF
QFT-H-0400-03-TF
QFT-G
QFT-H
3
4
7°
7°
0.3
0.3
●
●
●
●
●
●
●
●
TF
GFT GFU
P
M
K
N
S
P
M
K
N
S
★ ★ ☆
☆ ★ ★ ★
☆ ★
☆
★ ☆ ★
鋼
ステンレス鋼
鋳鉄
非鉄
耐熱合金
★＝推奨材種 ☆＝補助材種
TF
QFU-G-0300-03-TF
QFU-H-0400-03-TF
QFU-G
QFU-H
3
4
7°
7°
0.3
0.3
●
●
●
●
●
●
●
●
スプリングクランプ設計
内部クーラント供給
加工用途
QFT-RFG20C2525-030B
QFT-RFG25C2525-035B
QFT-RFG25C2525-045B
QFT-RFG25C2525-055B
QFT-RFG30C2525-070B
QFT-RFG30C2525-100B
QFT-RFG30C2525-150B
QFT-RFH22C2525-030B
QFT-RFH22C2525-035B
QFT-RFH25C2525-035B
QFT-RFH26C2525-045B
QFT-RFH26C2525-065B
QFT-RFH26C2525-100B
QFT-RFH26C2525-150B
QFT-RFH26C2525-300B
QFT-RFH26C2525-500B
QFT-RFH32C2525-045B
QFT-RFH32C2525-065B
QFT-RFH38C2525-100B
QFT-RFH38C2525-150B
QFT-RFH38C2525-300B
QFT-RFH38C2525-500B
QFT-G
QFT-H
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
20
25
25
25
30
30
30
22
22
25
26
26
26
26
26
26
32
32
38
38
38
38
SSC CZCMS CDX
30
35
45
55
70
100
150
30
35
35
45
65
100
150
300
500
45
65
100
150
300
500
DAXIN
42
52
60
70
100
156
310
45
55
55
75
108
160
310
510
2000
75
108
160
310
510
2000
DAXX
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
B
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
H
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
HF
29.6
34.6
34.6
34.6
39.6
39.6
39.6
31.6
31.6
34.6
35.6
35.6
35.6
35.6
35.6
35.6
41.6
41.6
47.6
47.6
47.6
47.6
HBL
113.6
118.6
118.6
118.6
123.6
123.6
123.6
115.6
115.6
118.6
119.6
119.6
119.6
119.6
119.6
119.6
125.6
125.6
131.6
131.6
131.6
131.6
LF
29.6
34.6
34.6
34.6
39.6
39.6
39.6
31.6
31.6
34.6
35.6
35.6
35.6
35.6
35.6
35.6
41.6
41.6
47.6
47.6
47.6
47.6
OHX
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
WF
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
クーラント
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
MIID
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
型番
シート
サイズ 寸法、mm最大突 適用チップ
出し量
シャンク
サイズ
加工用途
SSC = チップの SSC（シートサイズ）に合わせてください。
QFU-LFG20C2525-030B
QFU-LFG25C2525-035B
QFU-LFG25C2525-045B
QFU-LFG25C2525-055B
QFU-LFG30C2525-070B
QFU-LFG30C2525-100B
QFU-LFG30C2525-150B
QFU-LFH22C2525-030B
QFU-LFH22C2525-035B
QFU-LFH25C2525-035B
QFU-LFH26C2525-045B
QFU-LFH26C2525-065B
QFU-LFH26C2525-100B
QFU-LFH26C2525-150B
QFU-LFH26C2525-300B
QFU-LFH26C2525-500B
QFU-LFH32C2525-045B
QFU-LFH32C2525-065B
QFU-LFH38C2525-100B
QFU-LFH38C2525-150B
QFU-LFH38C2525-300B
QFU-LFH38C2525-500B
QFU-G
QFU-H
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
20
25
25
25
30
30
30
22
22
25
26
26
26
26
26
26
32
32
38
38
38
38
SSC CZCMS CDX
30
35
45
55
70
100
150
30
35
35
45
65
100
150
300
500
45
65
100
150
300
500
DAXIN
42
52
60
70
100
156
310
45
55
55
75
108
160
310
510
2000
75
108
160
310
510
2000
DAXX
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
B
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
H
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
HF
29.6
34.6
34.6
34.6
39.6
39.6
39.6
31.6
31.6
34.6
35.6
35.6
35.6
35.6
35.6
35.6
41.6
41.6
47.6
47.6
47.6
47.6
HBL
113.6
118.6
118.6
118.6
123.6
123.6
123.6
115.6
115.6
118.6
119.6
119.6
119.6
119.6
119.6
119.6
125.6
125.6
131.6
131.6
131.6
131.6
LF
29.6
34.6
34.6
34.6
39.6
39.6
39.6
31.6
31.6
34.6
35.6
35.6
35.6
35.6
35.6
35.6
41.6
41.6
47.6
47.6
47.6
47.6
OHX
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
WF
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
クーラント
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
MIID
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
型番
シート
サイズ 寸法、mm最大突 適用チップ
出し量
シャンク
サイズ
送り（fn）、mm/r
チップ幅（CW）、mm
送り（fn）、mm/r
切込み（ap）、mm
端面溝入れ加工用第一推奨ブレーカ
すべての被削材の端面溝入れ加工に対応
した最も汎用性の高いブレーカ。
ポジすくい角が切削抵抗を低減し、
良好な切りくず処理を実現します。
ワイパー効果により良好な加工面粗さを
実現します。
切れ刃溝ありタイプ
切れ刃溝ありタイプ
＝2018年新製品
＝2018年新製品
チップ幅4mm
チップ幅3mm
▶CoroCut
®
QF 端面溝入れ用チップ
▶CoroCut
®
QF 端面溝入れ用角シャンク
SSC 型番 CW AN RE
寸法、mm
コーティング
シートサイズ
1105 1125 1135 1145
公差：
CW
＝±0.05
RE
＝±0.05
低
送
り
SSC = バイトの SSC（シートサイズ）に合わせてください。
QFT-G-0300-03-TF
QFT-H-0400-03-TF
QFT-G
QFT-H
3
4
7°
7°
0.3
0.3
●
●
●
●
●
●
●
●
TF
GFT GFU
P
M
K
N
S
P
M
K
N
S
★ ★ ☆
☆ ★ ★ ★
☆ ★
☆
★ ☆ ★
鋼
ステンレス鋼
鋳鉄
非鉄
耐熱合金
★＝推奨材種 ☆＝補助材種
TF
QFU-G-0300-03-TF
QFU-H-0400-03-TF
QFU-G
QFU-H
3
4
7°
7°
0.3
0.3
●
●
●
●
●
●
●
●
スプリングクランプ設計
内部クーラント供給
加工用途
QFT-RFG20C2525-030B
QFT-RFG25C2525-035B
QFT-RFG25C2525-045B
QFT-RFG25C2525-055B
QFT-RFG30C2525-070B
QFT-RFG30C2525-100B
QFT-RFG30C2525-150B
QFT-RFH22C2525-030B
QFT-RFH22C2525-035B
QFT-RFH25C2525-035B
QFT-RFH26C2525-045B
QFT-RFH26C2525-065B
QFT-RFH26C2525-100B
QFT-RFH26C2525-150B
QFT-RFH26C2525-300B
QFT-RFH26C2525-500B
QFT-RFH32C2525-045B
QFT-RFH32C2525-065B
QFT-RFH38C2525-100B
QFT-RFH38C2525-150B
QFT-RFH38C2525-300B
QFT-RFH38C2525-500B
QFT-G
QFT-H
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
20
25
25
25
30
30
30
22
22
25
26
26
26
26
26
26
32
32
38
38
38
38
SSC CZCMS CDX
30
35
45
55
70
100
150
30
35
35
45
65
100
150
300
500
45
65
100
150
300
500
DAXIN
42
52
60
70
100
156
310
45
55
55
75
108
160
310
510
2000
75
108
160
310
510
2000
DAXX
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
B
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
H
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
HF
29.6
34.6
34.6
34.6
39.6
39.6
39.6
31.6
31.6
34.6
35.6
35.6
35.6
35.6
35.6
35.6
41.6
41.6
47.6
47.6
47.6
47.6
HBL
113.6
118.6
118.6
118.6
123.6
123.6
123.6
115.6
115.6
118.6
119.6
119.6
119.6
119.6
119.6
119.6
125.6
125.6
131.6
131.6
131.6
131.6
LF
29.6
34.6
34.6
34.6
39.6
39.6
39.6
31.6
31.6
34.6
35.6
35.6
35.6
35.6
35.6
35.6
41.6
41.6
47.6
47.6
47.6
47.6
OHX
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
WF
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
クーラント
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
MIID
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
型番
シート
サイズ 寸法、mm最大突 適用チップ
出し量
シャンク
サイズ
加工用途
SSC = チップの SSC（シートサイズ）に合わせてください。
QFU-LFG20C2525-030B
QFU-LFG25C2525-035B
QFU-LFG25C2525-045B
QFU-LFG25C2525-055B
QFU-LFG30C2525-070B
QFU-LFG30C2525-100B
QFU-LFG30C2525-150B
QFU-LFH22C2525-030B
QFU-LFH22C2525-035B
QFU-LFH25C2525-035B
QFU-LFH26C2525-045B
QFU-LFH26C2525-065B
QFU-LFH26C2525-100B
QFU-LFH26C2525-150B
QFU-LFH26C2525-300B
QFU-LFH26C2525-500B
QFU-LFH32C2525-045B
QFU-LFH32C2525-065B
QFU-LFH38C2525-100B
QFU-LFH38C2525-150B
QFU-LFH38C2525-300B
QFU-LFH38C2525-500B
QFU-G
QFU-H
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
20
25
25
25
30
30
30
22
22
25
26
26
26
26
26
26
32
32
38
38
38
38
SSC CZCMS CDX
30
35
45
55
70
100
150
30
35
35
45
65
100
150
300
500
45
65
100
150
300
500
DAXIN
42
52
60
70
100
156
310
45
55
55
75
108
160
310
510
2000
75
108
160
310
510
2000
DAXX
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
B
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
H
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
25
HF
29.6
34.6
34.6
34.6
39.6
39.6
39.6
31.6
31.6
34.6
35.6
35.6
35.6
35.6
35.6
35.6
41.6
41.6
47.6
47.6
47.6
47.6
HBL
113.6
118.6
118.6
118.6
123.6
123.6
123.6
115.6
115.6
118.6
119.6
119.6
119.6
119.6
119.6
119.6
125.6
125.6
131.6
131.6
131.6
131.6
LF
29.6
34.6
34.6
34.6
39.6
39.6
39.6
31.6
31.6
34.6
35.6
35.6
35.6
35.6
35.6
35.6
41.6
41.6
47.6
47.6
47.6
47.6
OHX
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
25.5
WF
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
クーラント
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
MIID
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
型番
シート
サイズ 寸法、mm最大突 適用チップ
出し量
シャンク
サイズ
送り（fn）、mm/r
チップ幅（CW）、mm
送り（fn）、mm/r
切込み（ap）、mm
端面溝入れ加工用第一推奨ブレーカ
すべての被削材の端面溝入れ加工に対応
した最も汎用性の高いブレーカ。
ポジすくい角が切削抵抗を低減し、
良好な切りくず処理を実現します。
ワイパー効果により良好な加工面粗さを
実現します。
切れ刃溝ありタイプ
切れ刃溝ありタイプ
＝2018年新製品
＝2018年新製品
チップ幅4mm
チップ幅3mm
▶CoroCut
®
QF 端面溝入れ用 CoroTurn
®
SL カッティングヘッド
スプリングクランプ設計
内部クーラント供給
▶CoroCut
®
QF 端面溝入れ用角シャンク
スプリングクランプ設計
内部クーラント供給
加工用途
QFT-LGH22C2525-030B
QFT-LGH25C2525-035B
QFT-LGH32C2525-045B
QFT-LGH32C2525-065B
QFT-LGH38C2525-100B
QFT-LGH38C2525-150B
QFT-H 25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
22
25
32
32
38
38
SSC CZCMS CDX
30
35
45
65
100
150
DAXIN
45
55
75
108
160
310
DAXX
25
25
25
25
25
25
B
25
25
25
25
25
25
H
25
25
25
25
25
25
HF
8
8
8
8
8
8
HBL
92
92
92
92
92
92
LF
8
8
8
8
8
8
OHX
49.1
52.1
59.1
59.1
65.1
65.1
WF
○
○
○
○
○
○
クーラント
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
MIID
150
150
150
150
150
150
型番
シート
サイズ 寸法、mm最大突 適用チップ
出し量
シャンク
サイズ
加工用途
QFU-RGH22C2525-030B
QFU-RGH25C2525-035B
QFU-RGH32C2525-045B
QFU-RGH32C2525-065B
QFU-RGH38C2525-100B
QFU-RGH38C2525-150B
QFU-H 25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
22
25
32
32
38
38
SSC CZCMS CDX
30
35
45
65
100
150
DAXIN
45
55
75
108
160
310
DAXX
25
25
25
25
25
25
B
25
25
25
25
25
25
H
25
25
25
25
25
25
HF
8
8
8
8
8
8
HBL
92
92
92
92
92
92
LF
8
8
8
8
8
8
OHX
25.5
52.1
59.1
59.1
65.1
65.1
WF
○
○
○
○
○
○
クーラント
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
MIID
150
150
150
150
150
150
型番
シート
サイズ 寸法、mm最大突 適用チップ
出し量
シャンク
サイズ
加工用途
SL-QFT-RG20C40-030B
SL-QFT-RG25C40-035B
SL-QFT-RG25C40-045B
SL-QFT-RG25C40-055B
SL-QFT-RG30C40-070B
SL-QFT-RG30C40-100B
SL-QFT-RG30C40-150B
SL-QFT-RH22C40-030B
SL-QFT-RH25C40-035B
SL-QFT-RH32C40-045B
SL-QFT-RH32C40-065B
SL-QFT-RH38C40-100B
SL-QFT-RH38C40-150B
SL-QFT-RH38C40-300B
QFT-G
QFT-H
40
40
40
40
40
40
40
40
40
40
40
40
40
40
20
25
25
25
30
30
30
22
25
32
32
38
38
38
SSC CZCMS CDX
30
35
45
55
70
100
150
30
35
45
65
100
150
300
DAXIN
42
52
60
76
106
156
310
45
55
75
108
160
310
510
DAXX
40
40
40
40
40
40
40
40
40
40
40
40
40
40
DCON
36
41
41
41
46
46
46
38
41
48
48
54
54
54
LF
22.0
22.0
22.0
22.0
22.0
22.0
22.0
22.5
22.5
22.5
22.5
22.5
22.5
22.5
WF
○
○
○
○
○
○
○
○
○
○
○
○
○
○
クーラント
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
MIID
150
150
150
150
150
150
150
150
150
150
150
150
150
150
型番
シート
サイズ 寸法、mm最大突 適用チップ
出し量
加工用途
SL-QFU-LG20C40-030B
SL-QFU-LG25C40-035B
SL-QFU-LG25C40-045B
SL-QFU-LG25C40-055B
SL-QFU-LG30C40-070B
SL-QFU-LG30C40-100B
SL-QFU-LG30C40-150B
SL-QFU-LH22C40-030B
SL-QFU-LH25C40-035B
SL-QFU-LH32C40-045B
SL-QFU-LH32C40-065B
SL-QFU-LH38C40-100B
SL-QFU-LH38C40-150B
SL-QFU-LH38C40-300B
QFU-G
QFU-H
40
40
40
40
40
40
40
40
40
40
40
40
40
40
20
25
25
25
30
30
30
22
25
32
32
38
38
38
SSC CZCMS CDX
30
35
45
55
70
100
150
30
35
45
65
100
150
300
DAXIN
42
52
60
76
106
156
310
45
55
75
108
160
310
510
DAXX
40
40
40
40
40
40
40
40
40
40
40
40
40
40
DCON
36
41
41
41
46
46
46
38
41
48
48
54
54
54
LF
22.0
22.0
22.0
22.0
22.0
22.0
22.0
22.5
22.5
22.5
22.5
22.5
22.5
22.5
WF
○
○
○
○
○
○
○
○
○
○
○
○
○
○
クーラント
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
MIID
150
150
150
150
150
150
150
150
150
150
150
150
150
150
型番
シート
サイズ 寸法、mm最大突 適用チップ
出し量
SSC = チップの SSC（シートサイズ）に合わせてください。
SSC = チップの SSC（シートサイズ）に合わせてください。
上記の工具は別途 CoroTurn®
SL アダプタが必要となります。
詳細は総合カタログ、ツーリングカタログをご参照ください。
＝2018年新製品
＝2018年新製品
▶CoroCut
®
QF 端面溝入れ用 CoroTurn
®
SL カッティングヘッド
スプリングクランプ設計
内部クーラント供給
▶CoroCut
®
QF 端面溝入れ用角シャンク
スプリングクランプ設計
内部クーラント供給
加工用途
QFT-LGH22C2525-030B
QFT-LGH25C2525-035B
QFT-LGH32C2525-045B
QFT-LGH32C2525-065B
QFT-LGH38C2525-100B
QFT-LGH38C2525-150B
QFT-H 25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
22
25
32
32
38
38
SSC CZCMS CDX
30
35
45
65
100
150
DAXIN
45
55
75
108
160
310
DAXX
25
25
25
25
25
25
B
25
25
25
25
25
25
H
25
25
25
25
25
25
HF
8
8
8
8
8
8
HBL
92
92
92
92
92
92
LF
8
8
8
8
8
8
OHX
49.1
52.1
59.1
59.1
65.1
65.1
WF
○
○
○
○
○
○
クーラント
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
MIID
150
150
150
150
150
150
型番
シート
サイズ 寸法、mm最大突 適用チップ
出し量
シャンク
サイズ
加工用途
QFU-RGH22C2525-030B
QFU-RGH25C2525-035B
QFU-RGH32C2525-045B
QFU-RGH32C2525-065B
QFU-RGH38C2525-100B
QFU-RGH38C2525-150B
QFU-H 25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
25 x 25
22
25
32
32
38
38
SSC CZCMS CDX
30
35
45
65
100
150
DAXIN
45
55
75
108
160
310
DAXX
25
25
25
25
25
25
B
25
25
25
25
25
25
H
25
25
25
25
25
25
HF
8
8
8
8
8
8
HBL
92
92
92
92
92
92
LF
8
8
8
8
8
8
OHX
25.5
52.1
59.1
59.1
65.1
65.1
WF
○
○
○
○
○
○
クーラント
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
MIID
150
150
150
150
150
150
型番
シート
サイズ 寸法、mm最大突 適用チップ
出し量
シャンク
サイズ
加工用途
SL-QFT-RG20C40-030B
SL-QFT-RG25C40-035B
SL-QFT-RG25C40-045B
SL-QFT-RG25C40-055B
SL-QFT-RG30C40-070B
SL-QFT-RG30C40-100B
SL-QFT-RG30C40-150B
SL-QFT-RH22C40-030B
SL-QFT-RH25C40-035B
SL-QFT-RH32C40-045B
SL-QFT-RH32C40-065B
SL-QFT-RH38C40-100B
SL-QFT-RH38C40-150B
SL-QFT-RH38C40-300B
QFT-G
QFT-H
40
40
40
40
40
40
40
40
40
40
40
40
40
40
20
25
25
25
30
30
30
22
25
32
32
38
38
38
SSC CZCMS CDX
30
35
45
55
70
100
150
30
35
45
65
100
150
300
DAXIN
42
52
60
76
106
156
310
45
55
75
108
160
310
510
DAXX
40
40
40
40
40
40
40
40
40
40
40
40
40
40
DCON
36
41
41
41
46
46
46
38
41
48
48
54
54
54
LF
22.0
22.0
22.0
22.0
22.0
22.0
22.0
22.5
22.5
22.5
22.5
22.5
22.5
22.5
WF
○
○
○
○
○
○
○
○
○
○
○
○
○
○
クーラント
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
MIID
150
150
150
150
150
150
150
150
150
150
150
150
150
150
型番
シート
サイズ 寸法、mm最大突 適用チップ
出し量
加工用途
SL-QFU-LG20C40-030B
SL-QFU-LG25C40-035B
SL-QFU-LG25C40-045B
SL-QFU-LG25C40-055B
SL-QFU-LG30C40-070B
SL-QFU-LG30C40-100B
SL-QFU-LG30C40-150B
SL-QFU-LH22C40-030B
SL-QFU-LH25C40-035B
SL-QFU-LH32C40-045B
SL-QFU-LH32C40-065B
SL-QFU-LH38C40-100B
SL-QFU-LH38C40-150B
SL-QFU-LH38C40-300B
QFU-G
QFU-H
40
40
40
40
40
40
40
40
40
40
40
40
40
40
20
25
25
25
30
30
30
22
25
32
32
38
38
38
SSC CZCMS CDX
30
35
45
55
70
100
150
30
35
45
65
100
150
300
DAXIN
42
52
60
76
106
156
310
45
55
75
108
160
310
510
DAXX
40
40
40
40
40
40
40
40
40
40
40
40
40
40
DCON
36
41
41
41
46
46
46
38
41
48
48
54
54
54
LF
22.0
22.0
22.0
22.0
22.0
22.0
22.0
22.5
22.5
22.5
22.5
22.5
22.5
22.5
WF
○
○
○
○
○
○
○
○
○
○
○
○
○
○
クーラント
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
MIID
150
150
150
150
150
150
150
150
150
150
150
150
150
150
型番
シート
サイズ 寸法、mm最大突 適用チップ
出し量
SSC = チップの SSC（シートサイズ）に合わせてください。
SSC = チップの SSC（シートサイズ）に合わせてください。
上記の工具は別途 CoroTurn®
SL アダプタが必要となります。
詳細は総合カタログ、ツーリングカタログをご参照ください。
＝2018年新製品
＝2018年新製品
▶CoroCut
®
QF 端面溝入れ用 CoroTurn
®
SL カッティングヘッド
加工用途
SL-QFT-LG20C32-030A
SL-QFT-LG25C32-035A
SL-QFT-LG25C32-045A
SL-QFT-LG25C40-038A
SL-QFT-LG25C40-045A
SL-QFT-LG25C40-055A
SL-QFT-LG30C40-070A
SL-QFT-LG30C40-100A
SL-QFT-LG30C40-150A
SL-QFT-LH22C32-030A
SL-QFT-LH25C32-035A
SL-QFT-LH25C40-036A
SL-QFT-LH32C40-045A
SL-QFT-LH32C40-065A
SL-QFT-LH38C40-100A
SL-QFT-LH38C40-150A
SL-QFT-LH38C40-300A
QFT-G
QFT-H
32
32
32
40
40
40
40
40
40
32
32
40
40
40
40
40
40
20
25
25
25
25
25
30
30
30
22
25
25
32
32
38
38
38
SSC CZCMS CDX
30
25
45
38
45
55
70
100
150
30
35
36
45
65
100
150
300
DAXIN
42
52
60
52
60
76
106
156
310
45
55
55
75
108
160
310
510
DAXX
32
32
32
40
40
40
40
40
40
32
32
40
40
40
40
40
40
DCON
36
41
41
41
41
41
46
46
46
38
41
41
48
48
54
54
54
LF
18.0
18.0
18.0
22.0
22.0
22.0
22.0
22.0
22.0
18.5
18.5
22.5
22.5
22.5
22.5
22.5
22.5
WF
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
クーラント
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
MIID
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
型番
シート
サイズ 寸法、mm最大突 適用チップ
出し量
加工用途
SL-QFU-RG20C32-030A
SL-QFU-RG25C32-035A
SL-QFU-RG25C32-045A
SL-QFU-RG25C40-038A
SL-QFU-RG25C40-045A
SL-QFU-RG25C40-055A
SL-QFU-RG30C40-070A
SL-QFU-RG30C40-100A
SL-QFU-RG30C40-150A
SL-QFU-RH22C32-030A
SL-QFU-RH25C32-035A
SL-QFU-RH25C40-036A
SL-QFU-RH32C40-045A
SL-QFU-RH32C40-065A
SL-QFU-RH38C40-100A
SL-QFU-RH38C40-150A
SL-QFU-RH38C40-300A
QFU-G
QFU-H
32
32
32
40
40
40
40
40
40
32
32
40
40
40
40
40
40
20
25
25
25
25
25
30
30
30
22
25
25
32
32
38
38
38
SSC CZCMS CDX
30
35
45
38
35
55
70
100
150
30
35
36
45
65
100
150
300
DAXIN
42
52
60
52
60
76
106
156
310
45
52
55
75
108
160
310
510
DAXX
32
32
32
40
40
40
40
40
40
32
32
40
40
40
40
40
40
DCON
36
41
41
41
41
41
46
46
46
38
41
41
48
48
54
54
54
LF
18.0
18.0
18.0
22.0
22.0
22.0
22.0
22.0
22.0
18.5
18.5
22.5
22.5
22.5
22.5
22.5
22.5
WF
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
クーラント
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
MIID
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
型番
シート
サイズ 寸法、mm最大突 適用チップ
出し量
SSC = チップの SSC（シートサイズ）に合わせてください。
上記の工具は別途 CoroTurn®
SL アダプタが必要となります。
詳細は総合カタログ、ツーリングカタログをご参照ください。
▶CoroCut
®
QF 端面溝入れ用角シャンク用部品
＝2018年新製品
スプリングクランプ設計
内部クーラント供給
角シャンクタイプ
3214 013-01
1）別途注文品です。
3214 012-01
プラグ プラグ
1 2
5680 075-02
レンチ
3
5692 010-02
クーラント
チューブ
41)
174.1-864
レンチ
51)
3021 010-050
レンチ
61)
▶CoroCut
®
QF 端面溝入れ用 CoroTurn
®
SL カッティングヘッド用部品
CoroTurn
®
SL カッティングヘッドタイプ
5638 031-01 5680 075-02
ロケーティング
チューブ レンチ
1 2
1
2
▶CoroCut
®
QF 端面溝入れ用 CoroTurn
®
SL カッティングヘッド
加工用途
SL-QFT-LG20C32-030A
SL-QFT-LG25C32-035A
SL-QFT-LG25C32-045A
SL-QFT-LG25C40-038A
SL-QFT-LG25C40-045A
SL-QFT-LG25C40-055A
SL-QFT-LG30C40-070A
SL-QFT-LG30C40-100A
SL-QFT-LG30C40-150A
SL-QFT-LH22C32-030A
SL-QFT-LH25C32-035A
SL-QFT-LH25C40-036A
SL-QFT-LH32C40-045A
SL-QFT-LH32C40-065A
SL-QFT-LH38C40-100A
SL-QFT-LH38C40-150A
SL-QFT-LH38C40-300A
QFT-G
QFT-H
32
32
32
40
40
40
40
40
40
32
32
40
40
40
40
40
40
20
25
25
25
25
25
30
30
30
22
25
25
32
32
38
38
38
SSC CZCMS CDX
30
25
45
38
45
55
70
100
150
30
35
36
45
65
100
150
300
DAXIN
42
52
60
52
60
76
106
156
310
45
55
55
75
108
160
310
510
DAXX
32
32
32
40
40
40
40
40
40
32
32
40
40
40
40
40
40
DCON
36
41
41
41
41
41
46
46
46
38
41
41
48
48
54
54
54
LF
18.0
18.0
18.0
22.0
22.0
22.0
22.0
22.0
22.0
18.5
18.5
22.5
22.5
22.5
22.5
22.5
22.5
WF
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
クーラント
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-G-0300-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
QFT-H-0400-03-TF
MIID
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
型番
シート
サイズ 寸法、mm最大突 適用チップ
出し量
加工用途
SL-QFU-RG20C32-030A
SL-QFU-RG25C32-035A
SL-QFU-RG25C32-045A
SL-QFU-RG25C40-038A
SL-QFU-RG25C40-045A
SL-QFU-RG25C40-055A
SL-QFU-RG30C40-070A
SL-QFU-RG30C40-100A
SL-QFU-RG30C40-150A
SL-QFU-RH22C32-030A
SL-QFU-RH25C32-035A
SL-QFU-RH25C40-036A
SL-QFU-RH32C40-045A
SL-QFU-RH32C40-065A
SL-QFU-RH38C40-100A
SL-QFU-RH38C40-150A
SL-QFU-RH38C40-300A
QFU-G
QFU-H
32
32
32
40
40
40
40
40
40
32
32
40
40
40
40
40
40
20
25
25
25
25
25
30
30
30
22
25
25
32
32
38
38
38
SSC CZCMS CDX
30
35
45
38
35
55
70
100
150
30
35
36
45
65
100
150
300
DAXIN
42
52
60
52
60
76
106
156
310
45
52
55
75
108
160
310
510
DAXX
32
32
32
40
40
40
40
40
40
32
32
40
40
40
40
40
40
DCON
36
41
41
41
41
41
46
46
46
38
41
41
48
48
54
54
54
LF
18.0
18.0
18.0
22.0
22.0
22.0
22.0
22.0
22.0
18.5
18.5
22.5
22.5
22.5
22.5
22.5
22.5
WF
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
クーラント
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-G-0300-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
QFU-H-0400-03-TF
MIID
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
型番
シート
サイズ 寸法、mm最大突 適用チップ
出し量
SSC = チップの SSC（シートサイズ）に合わせてください。
上記の工具は別途 CoroTurn®
SL アダプタが必要となります。
詳細は総合カタログ、ツーリングカタログをご参照ください。
▶CoroCut
®
QF 端面溝入れ用角シャンク用部品
＝2018年新製品
スプリングクランプ設計
内部クーラント供給
角シャンクタイプ
3214 013-01
1）別途注文品です。
3214 012-01
プラグ プラグ
1 2
5680 075-02
レンチ
3
5692 010-02
クーラント
チューブ
41)
174.1-864
レンチ
51)
3021 010-050
レンチ
61)
▶CoroCut
®
QF 端面溝入れ用 CoroTurn
®
SL カッティングヘッド用部品
CoroTurn
®
SL カッティングヘッドタイプ
5638 031-01 5680 075-02
ロケーティング
チューブ レンチ
1 2
1
2
▶Coromant Capto
®
角シャンクアダプタ
C6-ASHR/L-122-25HP
C8-ASHR/L-122-25HP
C6
C8
63
80
CZCMS
25 x 25
25 x 25
CZCWS DCON
78
86
OAH
46
46
RADH
38
40
RADW
100
103
DIX
M20x2
M20x2
CNT
25
25
HF
70
80
OAW
122
122
LF
13
15
WF
○
○
クーラント
150
150
2.9
3.9
型番
寸法、mm
▶Coromant Capto
®
角シャンクアダプタ用部品
内部給油
C6-ASHA-080-25HP
C8-ASHA-075-25HP
C6
C8
63
80
CZCMS
25 x 25
25 x 25
CZCWS DCON
78
86
OAH
46
46
RADH
38
38
RADW
100
103
DIX
M20x2
M20x2
CNT
25
25
HF
76
80
OAW
55
50
LF
80
75
LPR
38
38
WF
○
○
クーラント
150
150
2.4
3.0
型番
寸法、mm
内部給油
▶HSK 角シャンクアダプタ
▶HSK 角シャンクアダプタ用部品
内部給油
内部給油
HT06-ASHA-090-25HP
HT10-ASHA-090-25HP
63
100
63
100
CZCMS
25 x 25
25 x 25
CZCWS DCON
78.0
99.9
OAH
46
46
RADH
38
38
RADW
100
103
DIX
M18x1
M24x1.5
CNT
25
25
HF
76.0
99.9
OAW
65
65
LF
90
90
LPR
38
38
WF
○
○
クーラント
150
150
2.2
4.0
型番
寸法、mm
HT06-ASHR/L-132-25HP
HT10-ASHR/L-132-25HP
63
80
63
100
CZCMS
25 x 25
25 x 25
CZCWS DCON
78
99
OAH
46
46
RADH
38
40
RADW
100
103
DIX
M18x1
M24x1.5
CNT
25
25
HF
69
99
OAW
132
132
LF
13
15
WF
○
○
クーラント
150
150
2.76
4.70
型番
寸法、mm
型番
3214 020-510
3214 020-510
C6-ASHR/L-122-25HP
C8-ASHR/L-122-25HP
5691 034-03
5691 034-03
セット
スクリュー ノズル
1 2
部品
型番
3214 020-510
3214 020-510
C6-ASHA-080-25HP
C8-ASHA-075-25HP
5691 034-03
5691 034-03
セット
スクリュー ノズル
1 2
部品
型番
3214 020-510
3214 020-510
HT06-ASHA-090-25HP
HT10-ASHA-090-25HP
5691 034-03
5691 034-03
セッティング
スクリュー ノズル
1 2
部品
型番
3214 020-510
3214 020-510
HT06-ASHR/L-132-25HP
HT10-ASHR/L-132-25HP
5691 034-03
5691 034-03
セッティング
スクリュー ノズル
1 2
部品
▶Coromant Capto
®
角シャンクアダプタ
C6-ASHR/L-122-25HP
C8-ASHR/L-122-25HP
C6
C8
63
80
CZCMS
25 x 25
25 x 25
CZCWS DCON
78
86
OAH
46
46
RADH
38
40
RADW
100
103
DIX
M20x2
M20x2
CNT
25
25
HF
70
80
OAW
122
122
LF
13
15
WF
○
○
クーラント
150
150
2.9
3.9
型番
寸法、mm
▶Coromant Capto
®
角シャンクアダプタ用部品
内部給油
C6-ASHA-080-25HP
C8-ASHA-075-25HP
C6
C8
63
80
CZCMS
25 x 25
25 x 25
CZCWS DCON
78
86
OAH
46
46
RADH
38
38
RADW
100
103
DIX
M20x2
M20x2
CNT
25
25
HF
76
80
OAW
55
50
LF
80
75
LPR
38
38
WF
○
○
クーラント
150
150
2.4
3.0
型番
寸法、mm
内部給油
▶HSK 角シャンクアダプタ
▶HSK 角シャンクアダプタ用部品
内部給油
内部給油
HT06-ASHA-090-25HP
HT10-ASHA-090-25HP
63
100
63
100
CZCMS
25 x 25
25 x 25
CZCWS DCON
78.0
99.9
OAH
46
46
RADH
38
38
RADW
100
103
DIX
M18x1
M24x1.5
CNT
25
25
HF
76.0
99.9
OAW
65
65
LF
90
90
LPR
38
38
WF
○
○
クーラント
150
150
2.2
4.0
型番
寸法、mm
HT06-ASHR/L-132-25HP
HT10-ASHR/L-132-25HP
63
80
63
100
CZCMS
25 x 25
25 x 25
CZCWS DCON
78
99
OAH
46
46
RADH
38
40
RADW
100
103
DIX
M18x1
M24x1.5
CNT
25
25
HF
69
99
OAW
132
132
LF
13
15
WF
○
○
クーラント
150
150
2.76
4.70
型番
寸法、mm
型番
3214 020-510
3214 020-510
C6-ASHR/L-122-25HP
C8-ASHR/L-122-25HP
5691 034-03
5691 034-03
セット
スクリュー ノズル
1 2
部品
型番
3214 020-510
3214 020-510
C6-ASHA-080-25HP
C8-ASHA-075-25HP
5691 034-03
5691 034-03
セット
スクリュー ノズル
1 2
部品
型番
3214 020-510
3214 020-510
HT06-ASHA-090-25HP
HT10-ASHA-090-25HP
5691 034-03
5691 034-03
セッティング
スクリュー ノズル
1 2
部品
型番
3214 020-510
3214 020-510
HT06-ASHR/L-132-25HP
HT10-ASHR/L-132-25HP
5691 034-03
5691 034-03
セッティング
スクリュー ノズル
1 2
部品
コロメール 会員募集中!!
安全について
●切れ刃や切りくずには直接素手で触らないでください。 ●推奨条件の範囲内でご使用し、工具交換は早めに行ってください。
●高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
●不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。 ●チップや部品の取付けは、付属のレンチやスパナを用いて確実に取り付けてください。
サンドビック株式会社 コロマントカンパニー
カンパニー本社
〒465-0025 名古屋市名東区上社1丁目1801
TEL（052）778-1001 FAX（052）778-5010
東 部 支 店
横浜営業所 仙台営業所 高崎営業所 北関東営業所
中 部 支 店
名古屋営業所 浜松営業所
西 部 支 店
大阪営業所 金沢営業所 兵庫営業所 岡山営業所 広島営業所 福岡営業所
技術相談フリーダイヤル 0120-350-930 ●月曜∼金曜 祝日を除く ホームページ http://www.sandvik.coromant.com
新製品情報、展示会情報、キャンペーン情報などいち
早くお知らせするメールマガジンです。サンドビック
コロマントのホームページからご登録ください。
K鋳鉄
S耐熱合金
Mステンレス鋼
M1.0.Z.AQ
M1.0.Z.PH
M2.0.Z.AQ
M3.1.Z.AQ
M3.2.Z.AQ
M1.0.C.UT
M3.1.C.AQ
M3.2.C.AQ
K1.1.C.NS
K2.1.C.UT
K2.2.C.UT
K3.1.C.UT
K3.3.C.UT
K3.4.C.UT
S1.0.U.AN
S1.0.U.AG
S2.0.Z.AN
S2.0.Z.AG
S2.0.C.NS
S3.0.Z.AN
S3.0.Z.AG
S3.0.C.NS
S4.1.Z.UT
S4.2.Z.AN
S4.3.Z.AG
05.21
05.22
05.23
05.51
05.52
15.21
15.22
15.51
15.52
07.1
07.2
08.1
08.2
09.1
09.2
09.3
20.11
20.12
20.21
20.22
20.24
20.31
20.32
20.33
23.1
23.21
23.22
1800
2850
2250
2000
2450
1700
2450
1800
2250
790
900
890
970
900
1350
2100
2650
2900
3000
2700
3000
3100
1300
1400
1400
オーステナイト
丸棒/鍛造
オーステナイト
析出硬化
スーパーオーステナイト
オーステナイト-フェライト（2相）
丸棒/鍛造
非溶接≥0.05％C
溶接<0.05%C
オーステナイト
鋳鋼
オーステナイト
析出硬化
オーステナイト-フェライト（2相）
鋳鋼
非溶接≥0.05％C
溶接<0.05%C
可鍛鋳鉄
フェライト ( 短い切りくず)
パーライト ( 長い切りくず)
ネズミ鋳鉄
低抗張力
高抗張力
ダクタイル鋳鉄
フェライト
パーライト
マルテンサイト
鉄ベース
焼きなましまたは溶体化処理
時効、または溶体化処理と時効
ニッケルベース
焼きなましまたは溶体化処理
時効、または溶体化処理と時効
鋳物または鋳物と時効性
コバルトベース
焼きなましまたは溶体化処理
溶体化処理と時効
鋳物または鋳物と時効性
チタン合金
一般純チタン(99.5％ Ti)
α, ニヤα および α + β 合金、焼きなまし
α + β 合金 / 時効状態、 β 合金、焼きなましまたは時効
180
330
200
230
260
180
330
230
260
130
230
180
220
160
250
380
250
350
320
200
300
320
Rm1)
400
950
1050
GC1105
0.05-0.5
435-190
235-100
260-115
335-145
300-130
─
─
─
─
GC1125
0.05-0.5
255-125
170-95
210-110
175-90
185-95
150-75
100-55
GC1105
0.05-0.3
180-120
150-100
90-55
80-50
70-45
90-60
80-50
70-45
─
─
─
GC1125
0.05-0.3
80-45
55-33
50-32
45-26
35-18
55-38
45-26
35-18
220-100
80-45
75-37
GC1145
0.05-0.3
45-34
45-30
29-23
19-13
20-13
34-23
23-12
19-13
─
─
─
GC1125
0.05-0.5
215-100
150-70
160-75
180-85
150-70
185-90
120-65
155-75
125-65
GC1135
0.05-0.5
165-70
105-50
115-55
135-60
110-50
135-60
90-45
115-55
95-45
GC1145
0.05-0.5
165-65
110-50
105-50
145-60
115-50
145-60
90-45
120-55
95-45
ISO
P鋼
MC No.
P1.1.Z.AN
P1.2.Z.AN
P1.3.Z.AN
P2.1.Z.AN
P2.5.Z.HT
P2.5.Z.HT
P3.0.Z.AN
P3.0.Z.HT
P1.5.C.UT
P2.6.C.UT
P3.0.C.UT
P3.2.C.AQ
P5.0.Z.AN
P5.0.Z.PH
P5.0.Z.HT
P5.0.C.UT
P5.0.C.HT
01.1
01.2
01.3
02.1
02.2
02.2
03.11
03.21
06.1
06.2
06.3
06.33
05.11
05.12
05.13
15.11
15.13
1500
1600
1700
1700
1850
2050
1950
3000
1550
1600
2050
2900
1800
2850
2350
1700
2150
CMC
No. 被削材
炭素鋼
C = 0.1–0.25%
C = 0.25–0.55%
C = 0.55–0.80%
合金成分≤5%
非焼入れ
焼入れ、焼戻し
焼入れ、焼戻し
合金成分>5%
焼きなまし
焼入れ工具鋼
鋳鋼
炭素鋼
低合金 ( 合金成分≤5％)
高合金 ( 合金成分>5％)
マンガン鋼、12–14% Mn
フェライト／マルテンサイト
丸棒/鍛造
非焼入れ
析出硬化
硬化
フェライト／マルテンサイト
鋳鋼
非焼入れ
硬化
比切削
抵抗kc1
<<<< 耐摩耗性 じん性 >>>>
最大切りくず厚さ hexmm ≈ 送り n mm/r （切込み角 90°-95° ）
切削速度（Vc）m/min
（N/mm2
）
125
150
170
180
275
350
200
325
180
200
225
250
200
330
330
200
330
ブリネル
硬さ
（HB）
GC1125
0.05-0.5
295-145
265-115
235-105
235-110
205-95
165-75
205-95
150-65
135-65
160-85
120-50
70-40
GC1135
0.05-0.5
205-100
180-75
175-70
175-80
155-70
125-55
155-70
105-45
105-50
120-60
90-40
50-29
GC1145
0.05-0.5
200-100
185-75
175-70
180-85
165-70
130-55
160-75
105-45
110-50
125-65
85-38
─
190-85
150-65
160-70
175-80
145-65
145-65
110-45
120-50
130-60
110-45
150-60
110-45
125-50
140-55
115-45
1) Rm：引張り強さ(MPa)
推奨切削条件
（突切り・溝入れチップ材種）
推奨切削条件
（突切り・溝入れチップ材種）
