はじめに

2006年11月、日本オラクル株式会社（以降、日本オラクル）はデル株式会社（以降、DELL）や EMCジャパン株式会社（以降、EMCジャパン）をはじめとするグリッド戦略パートナー各社と協業体制を確立し、企業のシステム基盤の最適化を実現する次世代のビジネス・ソリューションを構築するため、先鋭の技術を集結した「Oracle GRID Center∗_{」を開設しました。}

DELL、EMCジャパンはその開設に賛同し、各社の持つ最新鋭のサーバーやストレージ製品を使用してOracle GRID Centerにて共同で技術検証を行っています。

本ホワイトペーパーは、Oracle GRID Centerの趣旨にご賛同頂いたインテル株式会社、シスコシステムズ合同会社からのハードウェア、ソフトウェアのご提供、及び技術者によるご支援などの多大なるご協力の下で実施したものです。ここに、インテル株式会社、シスコシステムズ合同会社、ならびにご協力頂いた技術者に謝意を表します。

∗_{詳細な活動内容は次の Web サイトをご覧下さい。}

(3)

1. 検証背景と目的... 4 2. 検証環境... 4 2.1. システム全体構成 ...4 2.2. システム仕様 ...5 2.3. ストレージ構成...5 2.4. ベンチマーク・アプリケーション...6 2.4.1. Oracle ORION ... 6 2.4.2. 汎用的な OLTP 処理を実装した負荷生成ツール ... 6 3. 検証結果... 7

3.1. Oracle ORION による Disk I/O 性能の比較...7

3.2. OLTP 系アプリケーションの性能比較 ...9

(4)

4

1. 検証背景

検証背景

検証背景と

と

と目的

と

目的

DELL が EMC との共同ブランドで販売をしている DELL|EMC の CX シリーズの 4 世代目になる CX4 のストレージ・デバイスとして、新たにフラッシュ・ドライブ（別名、Solid State Devices または、 Solid State Disk （以降、SSD））をラインナップに加えました。CX のフラッシュ・ドライブは一般にコンシューマ向けに販売されている SSD とは異なるエンタープライズ向けの仕様およびパフォーマンスとなっており、DELL|EMC では Enterprise Flash Drive（以降、EFD）という呼び方をしています。フラッシュ・ドライブをサポートしたのは、ミッドレンジ・クラスのストレージでは CX4 が世界初であり、このクラスのパフォーマンスの階層に新たに“階層 0”と位置づけた超高速性を加える革新的なエンハンスメントとなります。

本ホワイト・ペーパーでは、Oracle GRID Center において日本オラクル／DELL／EMC ジャパンの 3 社共同で実施したEFD を採用することによる Oracle Database での OLTP 系処理の性能向上検証の結果を元に、最適な活用方法をご紹介します。

2. 検証環境

検証環境

2.1. システム

システム全体構成

システム

全体構成

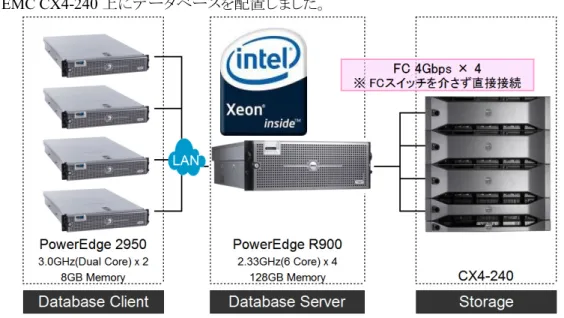

本検証で使用したシステム全体の構成を図 1-1 に示します。

Intel® Xeon® プロセッサ X7470 を搭載した DELL PowerEdge R900 上に Oracle Database 11g Release 1 をインストールし、4Gbps の Fibre Channel（以降、FC）4 本で接続された EMC CX4-240 上にデータベースを配置しました。

(5)

2.2. システム

システム仕様

システム

仕様

データベースデータベースデータベースデータベース・・・・サーバーサーバーサーバー：サーバー：：： DELL PowerEdge R900 CPU CPUCPU CPU 24 コア（Intel® Xeon® プロセッサ X7470（2.66GHz） [コア数：6] x 4）メモリメモリメモリメモリ 128 GB OS OSOS

OS Oracle Enterprise Linux 5 Update 2 x86-64 Oracle Database

Oracle DatabaseOracle Database

Oracle Database Oracle Database 11g Enterprise Edition Release 11.1.0.7

ストレージストレージストレージストレージ：：：： EMC CX4-240 コントローラコントローラコントローラコントローラ 2 コントローラ ※各コントローラあたり 1 プロセッサ（Intel® Xeon® プロセッサ x 1 [コア数：2]）物理物理物理物理メモリメモリメモリメモリ 8GB （各コントローラあたり 4GB）最大最大最大最大キャッシュメモキャッシュメモキャッシュメモりキャッシュメモりりり 2.5GB （各コントローラあたり 1.26GB） Hard Disk Drive

Hard Disk DriveHard Disk Drive

Hard Disk Drive 146 GB 15krpm FC x 10 Enterprise Flash Drive

Enterprise Flash DriveEnterprise Flash Drive

Enterprise Flash Drive 73 GB x 10 ソフトウェアソフトウェアソフトウェアソフトウェア FLARE Release28 （4.28.0.0.5.504） Navisphere Manager/Analyzer

2.3. ストレージ

ストレージ構成

ストレージ

構成

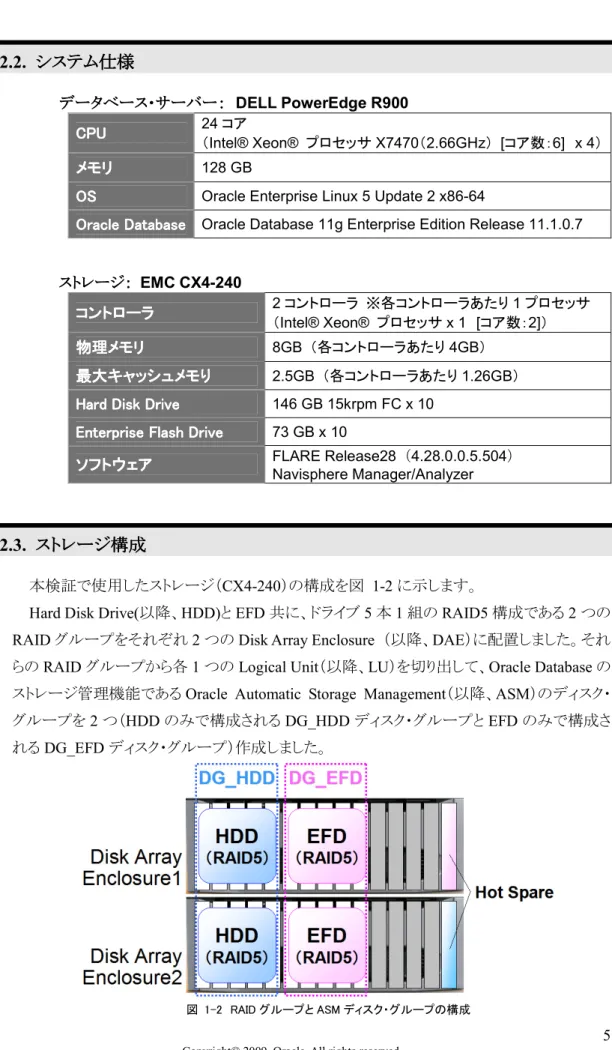

本検証で使用したストレージ（CX4-240）の構成を図 1-2 に示します。

Hard Disk Drive(以降、HDD)と EFD 共に、ドライブ 5 本 1 組の RAID5 構成である 2 つの RAID グループをそれぞれ 2 つの Disk Array Enclosure （以降、DAE）に配置しました。それらの RAID グループから各 1 つの Logical Unit（以降、LU）を切り出して、Oracle Database のストレージ管理機能である Oracle Automatic Storage Management（以降、ASM）のディスク・グループを 2 つ（HDD のみで構成される DG_HDD ディスク・グループと EFD のみで構成される DG_EFD ディスク・グループ）作成しました。

(6)

6

2.4. ベンチマーク

ベンチマーク・

ベンチマーク

・・

・アプリケーション

アプリケーション

本検証で使用した 2 つのベンチマーク・アプリケーションについて説明します。

2.4.1. Oracle ORION

Oracle ORION は、Oracle Database の I/O ワークロードをシミュレートする Disk I/O 性能測定ツールです。

Oracle Database をインストールする必要は無く、RAID 構成や ASM ストライピング・グループ、データベース・ブロックサイズ等を想定したシーケンシャル I/O やランダム I/O を生成し、ストレージの Disk I/O 性能を測定することが可能です。

Oracle ORION はプラットフォーム毎に提供されており、US OTN からダウンロードすることができます。（http://www.oracle.com/technology/software/tech/orion/index.html）

2.4.2. 汎用的

汎用的

汎用的な

な

な OLTP 処理

処理

処理を

処理

を実装

を

実装

実装した

した

した負荷生成

した

負荷生成

負荷生成ツール

ツール

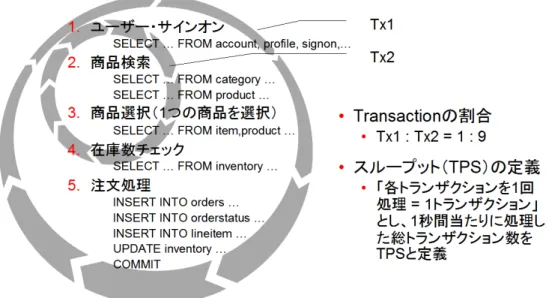

本検証で使用した負荷生成ツールは、Oracle JDBC OCI Driver 11g を使用して Oracle インスタンスに接続し任意の SQL を実行する Java カスタム･アプリケーションです。今回は、Spring Framework にサンプルとして付属する JPetStore アプリケーションのデータベース・スキーマを利用し、以下のユーザー・シナリオに沿った汎用的 SQL を実行しました。

(7)

3. 検証結果

検証結果

3.1. Oracle ORION

による

による Disk I/O 性能

性能

性能の

の

の比較

比較

DAE1 上にある HDD と EFD の各 RAID グループに対して、Oracle ORION による OLTP 系アプリケーションから発行される SQL を想定したランダム書き込み、及び読み込み時の

Disk I/O 性能を測定しました。 ※ 書き込みテストを行うために、本テストは ASM ディスク・

グループを作成前に実施しています。

以下は、I/O サイズを Oracle Database で使用可能なデータベース・ブロックサイズ（2KB～ 32KB）に設定した場合のランダム読み込み性能の測定結果です。この結果から、EFD、HDD 共に I/O サイズが大きくなるにつれて読み込み性能が向上しますが、EFD は全ての I/O サイズにおいて HDD よりも高速であることが確認できました。その速度は標準的なデータベース・ブロックサイズである 8KB において約 27 倍を記録しています。 I/O サイズが 512KB において、EFD の読み込み性能が頭打ちとなっていますが、これは CX4-240 のバックエンド・バスの限界に達していると考えられます。次のグラフは、ランダム書き込み性能の測定結果です。

(8)

8 Write Cache のはデフォルト設定（HDD は ON、EFD は OFF）のまま測定を実施しました。ランダム読み込みほどの性能は出ていませんが、全ての I/O サイズにおいて HDD よりも EFD の方が高速であることが確認できました。

OLTP 系アプリケーションから発行される SQL は、SELECT による読み込み処理だけではなく、INSERT や UPDATE 等の書き込み処理も混在しています。次のグラフは、読み込みと書き込みが 90:10 で混在した場合の Disk I/O 性能の測定結果です。

この結果から、読み込みと書き込みが混在する Disk I/O においても、全ての I/O サイズで EFD は HDD よりも非常に高い性能であることが確認できました。特に、OLTP 系の処理を行うデータベースで一般的に採用される 8KB のデータベース・ブロックと同等の I/O サイズにおいては、約 18 倍高速にデータへアクセスできる可能性があります。

以上の Oracle ORION による Disk I/O 性能の測定結果から、次のような EFD の特徴を確認しました。

① EFD は HDD よりもランダム読み込み性能が非常に高い。特に、数 KB～数十 KB の小さな I/O サイズでは、圧倒的な高速アクセスが可能

② EFD は HDD よりもランダム書き込み性能が高い

(9)

3.2. OLTP

系

系アプリケーション

アプリケーション

アプリケーションの

アプリケーション

の

の性能比較

の

性能比較

Oracle ORION での Disk I/O 性能の測定結果より、小さな Disk I/O が頻発する OLTP 系アプリケーションから発行される SQL において性能向上が期待できます。以降では、OLTP 系の処理における HDD と EFD の性能比較の検証結果を報告します。

一般的にデータベースシステムの主なボトルネックは Disk I/O 性能不足であり、この問題を改善するために、Oracle Database では System Global Area（以降、SGA）上のデータベース・バッファ・キャッシュと呼ばれるメモリ領域内に、データをキャッシュする仕組みがあります。 SQL を実行する際に、必要となるデータがバッファ・キャッシュ上に存在すれば Disk から読み込む必要が無いため、キャッシュ・ヒット率が高いほど Disk I/O 時間が大幅に削減され、データベースの性能向上が期待できます。図 3-1 データベース・バッファ・キャッシュと処理時間次のグラフは、HDD 上のデータベースと EFD 上のデータベースにおいて SGA のサイズが 5GB/16GB の場合に、データの検索範囲を操作することでデータベース・バッファ・キャッシュのヒット率の高低を作り出し、OLTP 処理性能を測定した結果です。

EFD

HDD

(10)

10 キャッシュ・ヒット率が高い場合は、データベース・バッファ・キャッシュ上のデータを再利用する頻度が高く、Disk I/O 回数が少ない為、EFD 上のデータベースと HDD 上のデータベースに性能差はありません。しかし、キャッシュ・ヒット率が低くなる（Disk I/O 回数が増加する）に従い、HDD 上のデータベースでは極端に性能が劣化しますが、EFD 上のデータベースは緩やかであることを確認しました。

4. まとめ

まとめ

ランダム読み込みの多い OLTP 系のシステムでは EFD との相性が非常によい結果となりました。繰り返しになりますが、OLTP 系 SQLを処理するデータベースのパフォーマンス・チューニングでは、可能な限りキャッシュ・ヒット率を高くする（Disk I/O 回数を減らす）ことが基本的な考え方です。しかしながら、近年の急激なデータ量増加によってデータベース・バッファ・キャッシュのサイズが不足し、キャッシュ・ヒット率が低下していくことが考えられます。

そこで、Enterprise Flash Drive（EFD）を組み込んだ EMC CX4 上にデータベースを構築することで、キャッシュ・ヒット率の低下による性能劣化のカーブを HDD 上のデータベースの場合よりも緩やかに保つことが可能となります。そのため、Oracle Automatic Storage Management（ASM）と組み合わせることで、これまで多くの工数を割いていたストレージ設計作業が大幅に軽減されることが期待できます。
