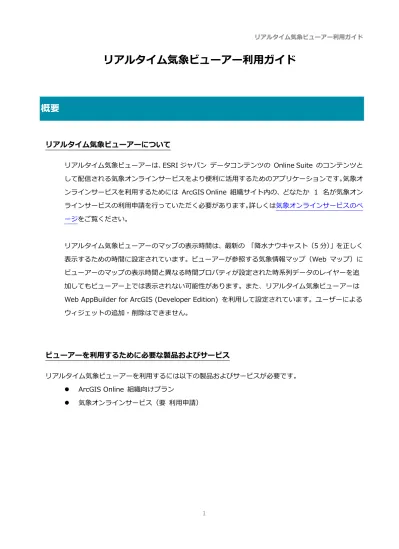

リアルタイム気象ビューアー利用ガイド
概要
リアルタイム気象ビューアーについて
リアルタイム気象ビューアーは、ESRI ジャパン データコンテンツの Online Suite のコンテンツと して配信される気象オンラインサービスをより便利に活用するためのアプリケーションです。気象オ ンラインサービスを利用するためには ArcGIS Online 組織サイト内の、どなたか １ 名が気象オン ラインサービスの利用申請を行っていただく必要があります。詳しくは気象オンラインサービスのペ ージをご覧ください。 リアルタイム気象ビューアーのマップの表示時間は、最新の 降水ナウキャスト 5 分）」を正しく 表示するための時間に設定されています。ビューアーが参照する気象情報マップ Web マップ）に ビューアーのマップの表示時間と異なる時間プロパティが設定された時系列データのレイヤーを追 加してもビューアー上では表示されない可能性があります。また、リアルタイム気象ビューアーは Web AppBuilder for ArcGIS (Developer Edition) を利用して設定されています。ユーザーによる ウィジェットの追加・削除はできません。
ビューアーを利用するために必要な製品およびサービス
リアルタイム気象ビューアーを利用するには以下の製品およびサービスが必要です。 ArcGIS Online 組織向けプラン
2
リアルタイム気象ビューアーの適用
気象オンラインサービスの利用申請
ESRI ジャパンのホームページから気象オンラインサービスにお申し込みいただくことが必要です。お申し 込みが完了しますと、指定した ArcGIS Online 組織サイトのグループに各種気象オンラインサービスのア イテムが共有されます。 すでに組織内のどなたかが利用申請を行っている場合、上記の気象オンラインサービスのアイテムが共有 されたグループが存在します。グループに参加することにより、気象オンラインサービスの利用が可能に なります。テンプレートのダウンロード
気象オンラインサービスの利用が可能になりましたら、ブラウザーで リアルタイム気象ビューアー テ ンプレート）」ページを開きテンプレートのセットアップ ファイルをダウンロードします。ダウンロード ページ右上の [ダウンロード] をクリックしてセットアップ ファイルの ZIP ファイルを任意の場所に保 存してください。 保存した ZIP ファイルを解凍してファイルを確認します。テンプレートのセットアップ ファイルには ArcGIS Online 組織サイト上にテンプレートを構成するフィーチャ サービスおよび Web マップを作成 するためのデータや設定ファイルが含まれています。セットアップ ファイルに含まれている [settings.json] ファイルはこのテンプレート全体の設定ファイルであり、次の手順で使用するためファイ ルの場所を開いたままにしておきます。 ※ ダウンロード ファイルに含まれる内容は以下の通りです。 フォルダー アイテム 説明 <ルート> settings.json テンプレート セットアップ ファイル3
Apps *.json リアルタイム気象ビューアーを配置するための設定ファイル
Images *.png テンプレートで使用するアイコンや画像
WebMap *.json Web マップを配置するための設定ファイル
テンプレートのアップロード
ダウンロードしたテンプレート セット アップファイルを使用して、ご使用の ArcGIS Online 組織サイト にテンプレートをアップロードします。テンプレートのアップロードには専用のツール Web GIS Template Uploader）を使用します。Web GIS Template Uploader は以下のリンクからダウンロードで きます。
Web GIS Template Uploader
https://solutions-esrij.maps.arcgis.com/home/item.html?id=0221123a0c0d498c98b62d11d6ff6f43
ダウンロードした Web GIS Template Uploader にテンプレートの設定ファイルである [settings.json] ファイルを指定してアップロードを実行します。アップロード方法は Web GIS Template Uploader 利用 ガイドをご参照ください。
Web GIS Template Uploader 利用ガイド
http://www.esrij.com/cgi-bin/wp/wp-content/uploads/documents/Web-GIS-Template-Uploader-use rs-guide.pdf
テンプレートの確認
テンプレートのアップロードが完了すると Web GIS Template Uploader が作成した ArcGIS Online 組 織サイトのマイコンテンツのフォルダー 以下、指定フォルダー）内に以下のアイテムが作成されます。
アイテム名 タイプ 説明
リアルタイム気象ビューアー Web Mapping Application リアルタイム気象ビューアー本体です。
4
リアルタイム気象ビューアーの利用
リアルタイム気象ビューアーの起動
1. ArcGIS Online 組織サイトのマイコンテンツの指定フォルダー内にある、リアルタイム気象ビ ューアーの [▼] ボタンから [アプリケーションの表示] を選択します。 2. サイン イン」ダイアログが表示されます。[OK] ボタンを選択します。 3. 下図のようなページがポップアップ表示されます。[承認] を選択するとリアルタイム気象ビュ ーアーが起動します。 右上のサイン インしているユーザー名が組織のものと異なる場合は、ユーザー名横の [▼] を クリックして [別のアカウントでサイン イン] を選択し、目的の組織アカウントのユーザー名 でサイン インしてください。5
降水ナウキャスト（5 分）のタイムスライダー表示
降水ナウキャスト 5 分）のサービスは常に約 5 分おきに更新されます。現在時刻タイムスライダーの再 生ボタン [▶] やコマ送りボタン [◀|] [|▶] をクリックした段階で、サービスが更新されているかを確認 します。更新されていた場合、確認のダイアログが表示されますので [OK] を選択します。 タイムスライダーの表示時間範囲が降水ナウキャスト 5 分）の最新の情報を表示するための範囲に更新さ れ、スライダーが左端に移動します。データの追加ウィジェットの使用方法（一時的なデータ追加）
左側のタブの [データの追加] を選択することにより、さまざまなデータをマップに追加することが できます。ただし、次にリアルタイム気象ビューアーを開いたときには復元されません。一時的ではなく 常に追加データを表示させたい場合は、後述の リアルタイム気象ビューアーが参照するマップへのデー タ追加」をご覧ください。以下に一般公開されているデータを追加する手順をご紹介します。 1. [データの追加] タブを選択し [所属組織に共有されたデータ] の横にある [▼] ボタンをクリ ックし、[一般に公開されているデータ] を選択します。6
2. データの一覧が切り替わります。必要なデータがすぐに見つからない場合は、その横の [検索] ボタンをクリックすることで、検索キーワードを入力できるようになります。複数のキーワー ドは半角スペースで区切って入力します。
3. たとえば [一般公開されているデータ] で “wind esri” のキーワードで検索すると Current Wind and Weather Conditions」がヒットします。[詳細] を選択し、利用規約等を確認してか ら [追加] を選択することで風向を表すデータがマップ上に追加されます。
URL を指定してデータをマップに追加することも可能です。用意されているサンプルの URL を入力する 手順をご紹介します。
7 1. ウィジェット内の [URL の入力] タブを選択し、切り替えます。[サンプル URL] のリンクが 表示されますので、クリックします。 2. 一番上の URL をマウス ドラッグで選択してから右クリックしてコピーします。 3. [URL] 欄上でマウス右クリックから貼り付けて、[追加] ボタンをクリックします。マップ上に “World_Cities” 世界の都市）データが追加されます。
8
追加したデータの選択方法
追加したデータが選択可能なフィーチャ サービスの場合は、左側のタブの [選択] に切り替えること により、追加したデータを選択して CSV に出力することができます。前節で追加した “World_Cities” デ ータを例にご紹介します。 1. [選択] タブを選択状態にし、データ出力したいレイヤーにチェックを入れます。 2. 緑色の [選択] ボタン横の [▼] ボタンから選択方法を選びます。ここでは [円による選択] を クリックします。 3. マップ上で 降水ナウキャスト 5 分）」にかかっている都市が入るように、マウスで地図上を クリックしたままドラッグして円の選択範囲を設定し、マウス ボタンを離します。範囲内の都 市が選択状態になり青色にハイライト表示されます。 4. [選択] タブ内のレイヤー横の […] ボタンをクリックし、[属性テーブルの表示] を選択します。 選択された “World_Cities” の属性テーブルがブラウザー下部に表示されます。9
5. 属性テーブルの [オプション] から [選択内容を CSV にエクスポート] を選択することによ り、選択された “World_Cities” の属性のみを抽出し、CSV ファイルとして出力することがで きます。
10
リアルタイム気象ビューアーが参照するマップへのデータ追加
気象情報マップにデータを追加し保存
1. ArcGIS Online 組織サイトのマイコンテンツの指定フォルダー内にある、 気象情報マップ」横 の [▼] ボタンから [マップ ビューアーで開く] を選択します。 2. マップ ビューアーで開かれたマップに自由にデータを追加することができます。 追加方法につきましては ArcGIS Online ヘルプを参照してください。 ※ 降水ナウキャスト 5 分）」レイヤーについては [タイムアニメーションの無効化] を 実行しないでください。11 3. レイヤーの追加やベースマップの変更、初期表示範囲の変更が終わりましたら、[保存] ボタン 横の [▼] から [保存] を選択してください。マップが上書き保存されます。 ※ リアルタイム気象ビューアーはビューアーとともにアップロードされた Web マップの みを参照するため、ビューアーが参照する Web マップの内容を変更したい場合は、アップ ロードされた Web マップを修正し、上書き保存する必要があります。異なる内容の Web マップを参照するビューアーも用意したい場合は、テンプレートのアップロードを再度実行 して、新たに異なるビューアーと Web マップのペアを ArcGIS Online 組織サイト上に作 成し、その Web マップの内容を修正して上書き保存してください。
リアルタイム気象ビューアー利用ガイド
2017 年 2 月
ESRI ジャパン株式会社 http://www.esrij.com/
Copyright(C) Esri Japan. 無断転載を禁ず
本書に記載されている社名、商品名は､各社の商標および登録商標です。 本書に記載されている内容は改良のため、予告なく変更される場合があります。 本書並びにテンプレートは参考情報の提供を目的としており、含まれる情報はその 使用者の自己の責任において利用して頂く必要があります。
