<O12-0103>(2012機械工作実習)
2
(変数の設定)
3
#101=01(端面加工用バイトの工具番号設定)
4
#102=13(10.0mmエンドミルの工具番号設定)
5
#103=14(センタドリルの工具番号設定)
6
#104=09(φ2.6ドリルの工具番号設定)
7
#105=10(Ｍ３タップの工具番号設定)
8
#106=15(φ6.2ドリルの工具番号設定)
9
#107=16(8.0mmエンドミルの工具番号設定)
10
#108=18(1.0mmボールエンドミルの工具番号設定)
11
12
#111=100(端面加工用バイトの切削速度)
13
#112=3500(10.0エンドミルの回転数)
14
#113=6000(センタドリルの回転数)
15
#114=5000(φ2.6ドリルの回転数)
16
#115=350(Ｍ３タップの回転数)
17
#116=4000(φ6.2ドリルの回転数)
18
#117=3000(8.0エンドミルの回転数)
19
#118=7000(1.0ボールエンドミルの回転数)
20
21
#120=1(ロゴマークの倍率)
22
#121=13.75(Ｘ軸原点からの移動量)
23
#122=0.0(Ｙ軸原点からの移動量)
24
#123=0.45(切込み深さ)
25
26
#130=1(文字の倍率)
27
#131=25.0(埼の基点Ｘ座標)
28
#132=0.0(埼の基点Ｙ座標)
29
#133=[#131](玉の基点Ｘ座標)
30
#134=[#132](玉の基点Ｙ座標)
31
#135=[#131](大の基点Ｘ座標)
32
#136=[#132](大の基点Ｙ座標)
33
#137=[#131](学の基点Ｘ座標)
34
#138=[#132](学の基点Ｙ座標)
35

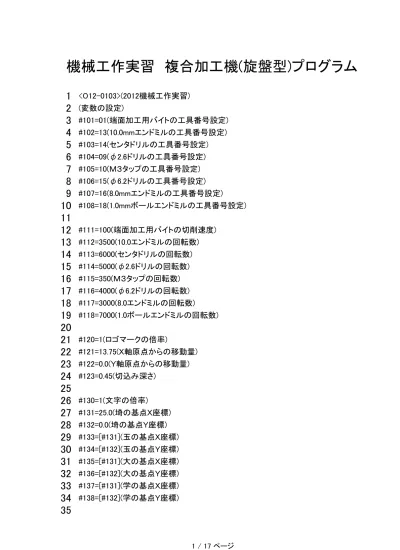

機械工作実習 複合加工機(旋盤型)プログラム
36
(旋削の準備)
37
M901(ヘッド１選択)
38
G80(固定サークルキャンセル)
39
G69.5(座標変換キャンセル)
40
G123.1(Ｘ軸直径値指令オン)
41
G28 U0.0 V0.0(Ｘ、Ｙ軸原点復帰)
42
G28 W0.0(Ｚ軸原点復帰)
43
G40 G99(G40：ノーズＲキャンセル、G99：毎回転送り)
44
G18(ＸＺ平面を選択)
45
G00(早送りでの位置決め)
46
G53.5(マザトロール座標系選択)
47
M202(Ｃ軸連結解除→切削加工の実行)
48
49
(端面切削)
50
G50 S5000 R1(G50：旋削主軸[R1]の最高回転数[S5000]を設定)
51
T#101 T00 M06(T#101：工具[バイト]選択、M06：工具交換)
52
M250(ミルヘッド/Ｂ軸アンクランプ)
53
G00 B90.0(Ｂ軸90度設定)
54
M251(Ｂ軸クランプ)
55
G53.5(Ｂ軸旋回後に必ずマザトロール座標系を再選択)
56
G96 S#111 M03(S#111:切削速度#111[100m/min]の設定、M03：主軸正転)
57
G00 Z4.0(早送りでＺ軸の位置決め)
58
X74.0(早送りでＸ軸の位置決め)
59
M248(主軸回転数到達チェック(切削開始インターロック))
60
M08(クーラントＯＮ)
61
G01 X72.0 Z2.5 F0.5(G01：送り速度F0.5で切削送り)
62
X-1.0
63
G00 Z3.5
64
X74.0
65
G01 X72.0 Z2.0 F0.5
66
X-1.0
67
G00 Z3.0
68
X74.0
69
G01 X72.0 Z1.5 F0.5
70
X-1.0
71
G00 Z2.5
72
X74.0
73
G01 X72.0 Z1.0 F0.5
74
X-1.0
75
G00 Z2.0
76
X74.0
77
G01 X72.0 Z0.5 F0.5
78
X-1.0
79
G00 Z1.5
80
X74.0
81
G01 X72.0 Z0.1 F0.2
82
X-1.0
83
G00 Z1.0
84
X74.0
85
G01 X72.0 Z0.0 F0.1
86
X-1.0
87
G00 Z1.0
88
X67.0
89
G01 X72.0 Z-1.5
90
G00 X100.0
91
M09(クーラントＯＦＦ)
92
M05(主軸停止)
93
G28 U0.0 V0.0(Ｘ、Ｙ軸原点復帰)
94
G28 W0.0(Ｚ軸原点復帰)
95
96
(１面削ぎ)
97
G50 S10000 R3
98
T#102 T00 M06(T#102：工具[φ10.0エンドミル]選択、M06：工具交換)
99
M250(ミルヘッド/Ｂ軸アンクランプ)
100
G00 B0.0(Ｂ軸0度設定)
101
M251(Ｂ軸クランプ)
102
G53.5(Ｂ軸旋回後に必ずマザトロール座標系を再選択)
103
G122.1(Ｘ軸半径値指令オン)
104
G98(毎分送り(非同期))
105
G40(工具径補正キャンセル)
106
G69.5(プログラム座標回転モードキャンセル)
107
G40 G99(ノーズＲキャンセル、毎回転送り)
108
G17(ＸＹ平面選択)
109
M200(Ｃ軸連結)
110
G97 S#112 M203(G97：回転数S#112[3,500rpm]の設定、M203：ミル軸工具正転指令)
111
G00 Z-13.0
112
M200(Ｃ軸連結)
113
M212(Ｃ軸アンクランプ)
114
G00 C330.0(Ｃ軸330度設定)
115
M210(Ｃ軸クランプ)
116
G00 X[36.0+5.0]
117
G00 Y[14.0+5.0]
118
G00 X[34.0+5.0]
119
M08(クーラントＯＮ)
120
G01 Y[-14.0-5.0] F0.1
121
M09(クーラントＯＦＦ)
122
G00 X[50.0+5.0]
123
M205(ミル軸工具回転停止)
124
G28 U0.0 V0.0(Ｘ、Ｙ軸原点復帰)
125
G28 W0.0(Ｚ軸原点復帰)
126
127
(タップによるめねじ切り)
128
(センタドリル穴あけ)
129
T#103 T00 M06(T#103：工具[センタドリル]選択、M06：工具交換)
130
M250(ミルヘッド/Ｂ軸アンクランプ)
131
G00 B0.0(Ｂ軸0度設定)
132
M251(Ｂ軸クランプ)
133
G53.5(マザトロール座標系選択)
134
M200(Ｃ軸連結)
135
G122.1(Ｘ軸半径値指令オン)
136
G98(毎分送り(非同期))
137
G40(工具径補正キャンセル)
138
G69.5(プログラム座標回転モードキャンセル)
139
G17(ＸＹ平面選択)
140
G97 S#113 M203(G97：回転数S#103[6,000rpm]の設定、M203：ミル軸工具正転指令)
141
M212(Ｃ軸アンクランプ)
142
G00 Z2.0
143
X25.0 Y0.0
144
M08(クーラントＯＮ)
145
G83 X25.0 Z-2.0 C330.0 Q2.0 R0.0 F350.0 M210(G83：ドリルサイクル)
146
C30.0
147
C90.0
148
C150.0
149
C210.0
150
C270.0
151
G80(固定サイクルキャンセル)
152
M09(クーラントＯＦＦ)
153
M205(ミル軸工具回転停止)
154
G28 U0.0 V0.0(Ｘ、Ｙ軸原点復帰)
155
G28 W0.0(Ｚ軸原点復帰)
156
157
(φ2.6穴あけ)
158
T#104 T00 M06(T#104：工具[φ2.6ドリル]の選択、M06：工具交換)
159
M250(ミルヘッド/Ｂ軸アンクランプ)
160
G00 B0.0(Ｂ軸0度設定)
161
M251(Ｂ軸クランプ)
162
G53.5(マザトロール座標系選択)
163
M200(Ｃ軸連結)
164
G122.1(Ｘ軸半径値指令オン)
165
G98(毎分送り(非同期))
166
G40(工具径補正キャンセル)
167
G69.5(プログラム座標回転モードキャンセル)
168
G17(ＸＹ平面選択)
169
G97 S#114 M203(G97：回転数S#114[5,000rpm]の設定、M203ミル軸工具正転指令)
170
M212(Ｃ軸アンクランプ)
171
G00 Z2.0
172
X25.0 Y0.0
173
G00 C330.0(Ｃ軸330度設定)
174
M210(Ｃ軸クランプ)
175
M08(クーラントＯＮ)
176
G83 X25.0 Z-15.0 Q0.5 R0.0 F250.0(Q83：深穴ドリルサイクル)
177
G80(固定サイクルキャンセル)
178
M212(Ｃ軸アンクランプ)
179
G00 Z2.0
180
X25.0 Y0.0
181
G00 C90.0(Ｃ軸90度設定)
182
M210(Ｃ軸クランプ)
183
G83 X25.0 Z-15.0 Q0.5 R0.0 F250.0(Q83：深穴ドリルサイクル)
184
G80(固定サイクルキャンセル)
185
M212(Ｃ軸アンクランプ)
186
G00 Z2.0
187
X25.0 Y0.0
188
G00 C210.0(Ｃ軸210度設定)
189
M210(Ｃ軸クランプ)
190
G83 X25.0 Z-15.0 Q0.5 R0.0 F250.0(Q83：深穴ドリルサイクル)
191
G80(固定サイクルキャンセル)
192
M09(クーラントＯＦＦ)
193
M205(ミル軸工具回転停止)
194
195
G97 S#114 M203(G97：回転数S#114[5,000rpm]の設定、M203：ミル軸工具正転指令)
196
G00 Z2.0
197
X25.0 Y0.0
198
M212(Ｃ軸アンクランプ)
199
G00 Z2.0
200
X25.0 Y0.0
201
G00 C30.0(Ｃ軸30度設定)
202
M210(Ｃ軸クランプ)
203
M08(クーラントＯＮ)
204
G83 X25.0 Z-10.0 Q0.5 R0.0 F250.0(Q83：深穴サイクル)
205
G80(固定サイクルキャンセル)
206
M212(Ｃ軸アンクランプ)
207
G00 Z2.0
208
X25.0 Y0.0
209
G00 C150.0(Ｃ軸150度設定)
210
M210(Ｃ軸クランプ)
211
G83 X25.0 Z-10.0 Q0.5 R0.0 F250.0(Q83：深穴サイクル)
212
G80(固定サイクルキャンセル)
213
M212(Ｃ軸アンクランプ)
214
G00 Z2.0
215
X25.0 Y0.0
216
G00 C270.0(Ｃ軸270度設定)
217
M210(Ｃ軸クランプ)
218
G83 X25.0 Z-10.0 Q0.5 R0.0 F250.0(Q83：深穴サイクル)
219
G80(固定サイクルキャンセル)
220
M09(クーラントＯＦＦ)
221
M205(ミル軸工具回転停止)
222
G28 U0.0 V0.0(Ｘ、Ｙ軸原点復帰)
223
G28 W0.0(Ｚ軸原点復帰)
224
225
(Ｍ３タップ加工)
226
T#105 T00 M06(T#105：工具[Ｍ３タップ]の選択、M06：工具交換)
227
M250(ミルヘッド/Ｂ軸アンクランプ)
228
G00 B0.0(Ｂ軸0度設定)
229
M251(Ｂ軸クランプ)
230
G53.5(マザトロール座標系選択)
231
M200(Ｃ軸連結)
232
G122.1(Ｘ軸半径値指令オン)
233
G99(毎回転送り(同期))
234
G40(工具径補正キャンセル)
235
G69.5(プログラム座標回転モードキャンセル)
236
G17(ＸＹ平面選択)
237
G97 S#115 M203(回転数S#115[350rpm]の設定、M203：ミル軸工具正転指令)
238
G00 Z2.0
239
X25.0 Y0.0
240
M212(Ｃ軸アンクランプ)
241
M08(クーラントＯＮ)
242
G84.2 X25.0 Z-16.0 C330.0 P1.0 R0.0 F0.5 M203 M210(G84.2：同期タップサイクル)
243
C90.0
244
C210.0
245
G80(固定サイクルキャンセル)
246
M09(クーラントＯＦＦ)
247
M205(ミル軸工具回転停止)
248
G97 S#115 M203(回転数S#115[350rpm]の設定、M203：ミル軸工具正転指令)
249
G00 Z2.0
250
X25.0 Y0.0
251
M212(Ｃ軸アンクランプ)
252
M08(クーラントＯＮ)
253
G84.2 X25.0 Z-8.0 C30.0 P1.0 R0.0 F0.5 M203 M210(G84.2：同期タップサイクル)
254
C150.0
255
C270.0
256
G80(固定サイクルキャンセル)
257
M09(クーラントＯＦＦ)
258
M205(ミル軸工具回転停止)
259
G28 U0.0 V0.0(Ｘ、Ｙ軸原点復帰)
260
G28 W0.0(Ｚ軸原点復帰)
261
262
(センタドリル穴あけ)
263
T#103 T00 M06(T#103：工具[センタドリル]の選択、M06：工具交換)
264
M250(ミルヘッド/Ｂ軸アンクランプ)
265
G00 B0.0(Ｂ軸0度設定)
266
M251(Ｂ軸クランプ)
267
G53.5(マザトロール座標系選択)
268
M200(Ｃ軸連結)
269
G122.1(Ｘ軸半径値指令オン)
270
G98(毎分送り(非同期))
271
G40(工具径補正キャンセル)
272
G69.5(プログラム座標回転モードキャンセル)
273
G17(ＸＹ平面選択)
274
G97 S#113 M203(G97：回転数S#103[6,000rpm]の設定、M203：ミル軸工具正転指令)
275
G00 Z2.0
276
X0.0 Y0.0
277
M08(クーラントＯＮ)
278
G83 X0.0 Z-2.0 C90.0 Q2.0 R0.0 F350.0 M210(深穴ドリルサイクル)
279
G80(固定サイクルキャンセル)
280
M09(クーラントＯＦＦ)
281
M205(ミル軸工具回転停止)
282
G28 U0.0 V0.0(Ｘ、Ｙ軸原点復帰)
283
G28 W0.0(Ｚ軸原点復帰)
284
285
(φ6.2穴あけ)
286
T#106 T00 M06(T#106：工具[φ6.2ドリル]の選択、M06：工具交換)
287
M250(ミルヘッド/Ｂ軸アンクランプ)
288
G00 B0.0(Ｂ軸0度設定)
289
M251(Ｂ軸クランプ)
290
G53.5(マザトロール座標系選択)
291
M200(Ｃ軸連結)
292
G122.1(Ｘ軸半径値指令オン)
293
G98(毎分送り(非同期))
294
G40(工具径補正キャンセル)
295
G69.5(プログラム座標回転モードキャンセル)
296
G17(ＸＹ平面選択)
297
G97 S#116 M203(G97：回転数S#116[4,000rpm]の設定、M203：ミル軸工具正転指令)
298
G00 Z2.0
299
X0.0 Y0.0
300
M08(クーラントＯＮ)
301
G83 X0.0 Z-15.0 C0.0 Q0.5 R0.0 F250.0 M210(G83：深穴ドリルサイクル)
302
G80(固定サイクルキャンセル)
303
M09(クーラントＯＦＦ)
304
M205(ミル軸工具回転停止)
305
G28 U0.0 V0.0(Ｘ、Ｙ軸原点復帰)
306
G28 W0.0(Ｚ軸原点復帰)
307
308
(φ8.0深ざぐり)
309
T#107 T00 M06(T#107：工具[φ8.0エンドミル]の選択、M06：工具交換)
310
M250(ミルヘッド/Ｂ軸アンクランプ)
311
G00 B0.0(Ｂ軸0度設定)
312
M251(Ｂ軸クランプ)
313
G53.5(マザトロール座標系選択)
314
M200(Ｃ軸連結)
315
G122.1(Ｘ軸半径値指令オン)
316
G98(毎分送り(非同期))
317
G40(工具径補正キャンセル)
318
G69.5(プログラム座標回転モードキャンセル)
319
G17(ＸＹ平面選択)
320
G97 S#117 M203(G97：回転数S#117[3,000rpm]の設定、M06：ミル軸工具正転指令)
321
G00 Z2.0
322
X0.0 Y0.0
323
M08(クーラントＯＮ)
324
G83 X0.0 Z-5.0 C0.0 Q0.25 R0.0 F200.0 M210(G83：深穴ドリルサイクル)
325
G80(固定サイクルキャンセル)
326
M09(クーラントＯＦＦ)
327
M205(主軸停止)
328
G28 U0.0 V0.0(Ｘ、Ｙ軸原点復帰)
329
G28 W0.0(Ｚ軸原点復帰)
330
331
(ＸＹ平面のミル加工)
332
G28 U0.0 V0.0(Ｘ、Ｙ軸原点復帰)
333
G28 W0.0(Ｚ軸原点復帰)
334
T#108 T00 M06(T#108：工具[R0.5mmボールエンドミル]選択、M06：工具交換)
335
M250(ミルヘッド/Ｂ軸アンクランプ)
336
G0 B0.0(Ｂ軸0度設定)
337
M251(Ｂ軸クランプ)
338
G53.5(マザトロール座標系選択)
339
M200(Ｃ軸連結)
340
M212(Ｃ軸アンクランプ)
341
G00 C330.0(Ｃ軸330度設定)
342
M210(Ｃ軸クランプ)
343
G122.1(Ｘ軸半径値指令オン)
344
G98(毎分送り(非同期))
345
G40(工具径補正キャンセル)
346
G69.5(プログラム座標回転モードキャンセル)
347
G17(ＸＹ平面選択)
348
G97 S#118 M203(G97：回転数S#118[7,000rpm]の設定、M203：ミル軸工具正転指令)
349
350
(ロゴマーク切削)
351
G00 X[-2.556*#120+#121] Y[-4.927*#120+#122]
352
Z2.0
353
M08(クーラントＯＮ)
354
G01 Z-[#123] F50.0
355
G02 X[-3.513*#120+#121] Y[2.222*#120+#122] R[19.56*#120] F100.0
356
X[-1.32*#120+#121] Y[12.224*#120+#122] R[33.276*#120]
357
X[2.155*#120+#121] Y[12.746*#120+#122] R[9.87*#120]
358
G03 X[-0.518*#120+#121] Y[2.052*#120+#122] R[30.276*#120]
359
X[0.868*#120+#121] Y[-5.482*#120+#122] R[16.56*#120]
360
X[-0.096*#120+#121] Y[5.549*#120+#122] R[5.55*#120]
361
G00 Z2.0
362
363
X[0.501*#120+#121] Y[4.925*#120+#122]
364
G01 Z-[#123] F50.0
365
G03 X[1.229*#120+#121] Y[-4.795*#120+#122] R[15.96*#120] F100.0
366
X[0.501*#120+#121] Y[4.925*#120+#122] R[4.95*#120]
367
G00 Z2.0
368
369
X[0.964*#120+#121] Y[4.242*#120+#122]
370
G01 Z-[#123] F50.0
371
G03 X[1.585*#120+#121] Y[-4.051*#120+#122] R[15.36*#120] F100.0
372
X[0.964*#120+#121] Y[4.242*#120+#122] R[4.35*#120]
373
G00 Z2.0
374
375
X[1.435*#120+#121] Y[3.465*#120+#122]
376
G01 Z-[#123] F50.0
377
G02 X[1.935*#120+#121] Y[-3.212*#120+#122] R[3.75*#120] F100.0
378
X[1.435*#120+#121] Y[3.465*#120+#122] R[14.76*#120]
379
G00 Z2.0
380
381
X[1.92*#120+#121] Y[2.498*#120+#122]
382
G01 Z-[#123] F50.0
383
G02 X[2.27*#120+#121] Y[-2.184*#120+#122] R[3.15*#120] F100.0
384
X[1.92*#120+#121] Y[2.498*#120+#122] R[14.16*#120]
385
G00 Z2.0
386
387
X[1.87*#120+#121] Y[1.734*#120+#122]
388
G01 Z-[#123] F50.0
389
G02 X[2.107*#120+#121] Y[-1.436*#120+#122] R[2.55*#120] F100.0
390
G00 Z2.0
391
392
X[4.359*#120+#121] Y[-4.66*#120+#122]
393
G01 Z-[#123] F50.0
394
X[1.297*#120+#121] Y[-5.396*#120+#122] F100.0
395
G02 X[-3.299*#120+#121] Y[4.463*#120+#122] R[5.55*#120]
396
G00 Z2.0
397
398
X[-3.392*#120+#121] Y[3.606*#120+#122]
399
G01 Z-[#123] F50.0
400
G03 X[-2.817*#120+#121] Y[-4.071*#120+#122] R[4.95*#120] F100.0
401
G00 Z2.0
402
403
X[-3.064*#120+#121] Y[-3.087*#120+#122]
404
G01 Z-[#123] F50.0
405
G02 X[-3.49*#120+#121] Y[2.596*#120+#122] R[4.35*#120] F100.0
406
G00 Z2.0
407
408
X[-3.54*#120+#121] Y[1.237*#120+#122]
409
G01 Z-[#123] F50.0
410
G03 X[-3.316*#120+#121] Y[-1.751*#120+#122] R[3.75*#120] F100.0
411
G00 Z2.0
412
413
X[4.357*#120+#121] Y[-4.65*#120+#122]
414
G01 Z-[#123] F50.0
415
G02 X[1.86*#120+#121] Y[-12.294*#120+#122] R[-4.721*#120] F100.0
416
X[-0.968*#120+#121] Y[-8.495*#120+#122] R[19.56*#120]
417
G00 Z2.0
418
419
X[5.06*#120+#121] Y[-7.577*#120+#122]
420
G01 Z-[#123] F50.0
421
X[1.998*#120+#121] Y[-8.313*#120+#122] F100.0
422
G02 X[-2.609*#120+#121] Y[8.142*#120+#122] R[8.55*#120]
423
G00 Z2.0
424
425
X[0.598*#120+#121] Y[8.529*#120+#122]
426
G01 Z-[#123] F50.0
427
G02 X[7.067*#120+#121] Y[-4.813*#120+#122] R[8.55*#120] F100.0
428
G00 Z2.0
429
430
X[2.398*#120+#121] Y[-8.217*#120+#122]
431
G01 Z-[#123] F50.0
432
G03 X[4.271*#120+#121] Y[-10.47*#120+#122] R[16.56*#120] F100.0
433
G00 Z2.0
434
435
X[3.75*#120+#121] Y[-9.24*#120+#122]
436
G01 Z-[#123] F50.0
437
G02 X[7.17*#120+#121] R[1.71*#120] F100.0
438
X[3.75*#120+#121] R[1.71*#120]
439
G00 Z2.0
440
441
X[5.46*#120+#121] Y[-10.35*#120+#122]
442
G01 Z-[#123] F50.0
443
G02 Y[-8.13*#120+#122] R[1.11*#120] F100.0
444
Y[-10.35*#120+#122] R[1.11*#120]
445
G00 Z2.0
446
447
Y[-8.722*#120+#122]
448
G01 Z-[#123] F50.0
449
G02 Y[-9.758*#120+#122] R[0.518*#120] F100.0
450
Y[-8.722*#120+#122] R[0.518*#120]
451
G01 X[3.165*#120+#121] Y[-9.24*#120+#122]
452
G00 Z2.0
453
454
X[2.762*#120+#121] Y[-8.723*#120+#122]
455
G01 Z-[#123] F50.0
456
X[5.211*#120+#121] Y[-8.158*#120+#122] F100.0
457
G00 Z2.0
458
459
X[-1.339*#120+#121] Y[-9.052*#120+#122]
460
G01 Z-[#123] F50.0
461
G03 X[1.4*#120+#121] Y[-12.681*#120+#122] R[20.16*#120] F100.0
462
X[7.947*#120+#121] Y[-4.535*#120+#122] R[-5.322*#120]
463
X[1.379*#120+#121] Y[9.045*#120+#122] R[9.15*#120]
464
G02 X[3.072*#120+#121] Y[13.28*#120+#122] R[29.676*#120]
465
G03 X[-1.779*#120+#121] Y[12.697*#120+#122] R[10.47*#120]
466
X[-3.112*#120+#121] Y[8.605*#120+#122] R[33.876*#120]
467
X[-1.339*#120+#121] Y[-9.052*#120+#122] R[9.15*#120]
468
G00 Z2.0
469
M09(クーラントＯＦＦ)
470
471
(文字の切削/内向き)
472
(埼)
473
M200(Ｃ軸連結)
474
M212(Ｃ軸アンクランプ)
475
G00 C105.0(Ｃ軸105度設定)
476
M210(Ｃ軸クランプ)
477
X[-1.27*#130+#131] Y[-3.71*#130+#132]
478
M08(クーラントＯＮ)
479
G01 Z-[#123] F50.0
480
Y[-1.76*#130+#132] F100.0
481
G00 Z2.0
482
X[-3.49*#130+#131] Y[-2.68*#130+#132]
483
G01 Z-[#123] F50.0
484
X[1.96*#130+#131] F100.0
485
G00 Z2.0
486
X[2.37*#130+#131] Y[-3.69*#130+#132]
487
G01 Z-[#123] F50.0
488
G03 X[1.49*#130+#131] Y[-1.68*#130+#132] R[22.96*#130] F100.0
489
G00 Z2.0
490
X[-2.99*#130+#131] Y[-0.97*#130+#132]
491
G01 Z-[#123] F50.0
492
Y[3.39*#130+#132] F100.0
493
G00 Z2.0
494
X[-3.78*#130+#131] Y[1.18*#130+#132]
495
G01 Z-[#123] F50.0
496
G02 X[-1.19*#130+#131] Y[-0.87*#130+#132] R[2.74*#130] F100.0
497
G00 Z2.0
498
X[-2.99*#130+#131] Y[1.05*#130+#132]
499
G01 Z-[#123] F50.0
500
G03 X[-1.19*#130+#131] Y[3.3*#130+#132] R[4.35*#130] F100.0
501
G00 Z2.0
502
X[-0.38*#130+#131] Y[-1.14*#130+#132]
503
G01 Z-[#123] F50.0
504
Y[3.71*#130+#132] F100.0
505
G00 Z2.0
506
X[0.71*#130+#131] Y[-0.54*#130+#132]
507
G01 Z-[#123] F50.0
508
X[2.4*#130+#131] F100.0
509
G00 Z2.0
510
X[0.71*#130+#131]
511
G01 Z-[#123] F50.0
512
Y[1.4*#130+#132] F100.0
513
X[2.4*#130+#131]
514
G00 Z2.0
515
Y[-0.54*#130+#132]
516
G01 Z-[#123] F50.0
517
Y[1.4*#130+#132] F100.0
518
G00 Z2.0
519
X[-0.38*#130+#131] Y[2.87*#130+#132]
520
G01 Z-[#123] F50.0
521
X[2.98*#130+#131] F100.0
522
G02 X[3.55*#130+#131] Y[2.19*#130+#132] R[0.57*#130]
523
G01 X[3.51*#130+#131] Y[1.84*#130+#132]
524
G00 Z2.0
525
M09(クーラントＯＦＦ)
526
527
(玉)
528
M200(Ｃ軸連結)
529
M212(Ｃ軸アンクランプ)
530
G00 C135.0(Ｃ軸135.0度設定)
531
M210(Ｃ軸クランプ)
532
X[-3.16*#130+#133] Y[-3.24*#130+#134]
533
M08(クーラントＯＮ)
534
G01 Z-[#123] F50.0
535
Y[3.19*#130+#134] F100.0
536
G00 Z2.0
537
Y[-0.06*#130+#134]
538
G01 Z-[#123] F50.0
539
X[3.13*#130+#133] F100.0
540
G00 Z2.0
541
X[-0.3*#130+#133] Y[-2.62*#130+#134]
542
G01 Z-[#123] F50.0
543
Y[2.62*#130+#134] F100.0
544
G00 Z2.0
545
X[3.13*#130+#133] Y[-3.48*#130+#134]
546
G01 Z-[#123] F50.0
547
Y[3.47*#130+#134] F100.0
548
G00 Z2.0
549
X[0.88*#130+#133] Y[1.69*#130+#134]
550
G01 Z-[#123] F50.0
551
G02 X[2.01*#130+#133] Y[2.53*#130+#134] R[16.93*#130] F100.0
552
G00 Z2.0
553
M09(クーラントＯＦＦ)
554
555
(大)
556
M200(Ｃ軸連結)
557
M212(Ｃ軸アンクランプ)
558
G00 C165.0(Ｃ軸165.0度設定)
559
M210(Ｃ軸クランプ)
560
X[-1.59*#130+#135] Y[-3.48*#130+#136]
561
M08(クーラントＯＮ)
562
G01 Z-[#123] F50.0
563
Y[3.44*#130+#136] F100.0
564
G00 Z2.0
565
X[-3.64*#130+#135] Y[-0.06*#130+#136]
566
G01 Z-[#123] F50.0
567
X[-2.01*#130+#135] F100.0
568
G02 X[3.64*#130+#135] Y[-3.53*#130+#136] R[6.36*#130]
569
G00 Z2.0
570
X[-1.59*#130+#135] Y[-0.07*#130+#136]
571
G01 Z-[#123] F50.0
572
G03 X[3.36*#130+#135] Y[3.56*#130+#136] R[7.06*#130] F100.0
573
G00 Z2.0
574
M09(クーラントＯＦＦ)
575
576
(学)
577
M200(Ｃ軸連結)
578
M212(Ｃ軸アンクランプ)
579
G00 C195.0(Ｃ軸195.0度設定)
580
M210(Ｃ軸クランプ)
581
X[-3.68*#130+#137] Y[-2.56*#130+#138]
582
M08(クーラントＯＮ)
583
G01 Z-[#123] F50.0
584
G02 X[-3.04*#130+#137] Y[-2.14*#130+#138] R[17.64*#130] F100.0
585
G00 Z2.0
586
X[-3.83*#130+#137] Y[-0.53*#130+#138]
587
G01 Z-[#123] F50.0
588
G02 X[-3.05*#130+#137] Y[-0.01*#130+#138] R[14.62*#130] F100.0
589
G00 Z2.0
590
X[-3.69*#130+#137] Y[2.43*#130+#138]
591
G01 Z-[#123] F50.0
592
G02 X[-2.21*#130+#137] Y[1.37*#130+#138] R[15.5*#130] F100.0
593
G00 Z2.0
594
X[-2.21*#130+#137] Y[-2.9*#130+#138]
595
G01 Z-[#123] F50.0
596
G03 X[-1.54*#130+#137] Y[-3.57*#130+#138] R[0.67*#130] F100.0
597
G01 X[-0.86*#130+#137]
598
G00 Z2.0
599
X[-2.21*#130+#137] Y[-2.9*#130+#138]
600
G01 Z-[#123] F50.0
601
Y[2.68*#130+#138] F100.0
602
G02 X[-1.54*#130+#137] Y[3.35*#130+#138] R[0.67*#130]
603
G01 X[-0.83*#130+#137] Y[3.32*#130+#138]
604
G00 Z2.0
605
X[-0.79*#130+#137] Y[-2.28*#130+#138]
606
G01 Z-[#123] F50.0
607
Y[2.21*#130+#138] F100.0
608
G02 X[0.7*#130+#137] Y[0.03*#130+#138] R[11.87*#130]
609
G00 Z2.0
610
X[0.46*#130+#137]
611
G01 Z-[#123] F50.0
612
X[3.03*#130+#137]F100.0
613
G02 X[3.58*#130+#137] Y[-0.55*#130+#138] R[0.55*#130]
614
G01 X[3.53*#130+#137] Y[-1.27*#130+#138]
615
G00 Z2.0
616
X[1.31*#130+#137] Y[-3.73*#130+#138]
617
G01 Z-[#123] F50.0
618
Y[3.58*#130+#138] F100.0
619
G00 Z2.0
620
M09(クーラントＯＦＦ)
621
G00 Z50.0
622
M205(ミル軸工具回転停止)
623
G28 U0.0 V0.0(Ｘ、Ｙ軸原点復帰)
624
G28 W0.0(Ｚ軸原点復帰)
625
M30(プログラム終了)
