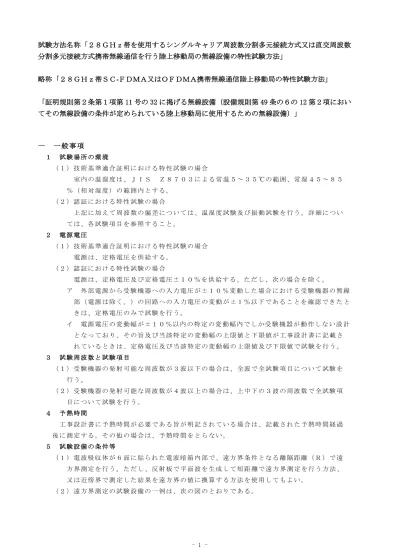

試験方法名称「２８ＧＨｚ帯を使用するシングルキャリア周波数分割多元接続方式又は直交周波数 分割多元接続方式携帯無線通信を行う陸上移動局の無線設備の特性試験方法」
略称「２８ＧＨｚ帯ＳＣ-ＦＤＭＡ又はＯＦＤＭＡ携帯無線通信陸上移動局の特性試験方法」
「証明規則第２条第１項第11号の32に掲げる無線設備（設備規則第49条の６の12第２項におい てその無線設備の条件が定められている陸上移動局に使用するための無線設備）」
一 一 般 事 項
１ 試 験 場 所 の 環 境
（ １ ） 技 術 基 準 適 合 証 明 に お け る 特 性 試 験 の 場 合
室 内 の 温 湿 度 は 、 Ｊ Ｉ Ｓ Ｚ ８ ７ ０ ３ に よ る 常 温 ５ ～ ３ ５ ℃ の 範 囲 、 常 湿 ４ ５ ～ ８ ５
％ （ 相 対 湿 度 ） の 範 囲 内 と す る 。
（ ２ ） 認 証 に お け る 特 性 試 験 の 場 合
上 記 に 加 え て 周 波 数 の 偏 差 に つ い て は 、 温 湿 度 試 験 及 び 振 動 試 験 を 行 う 。 詳 細 に つ い て は 、 各 試 験 項 目 を 参 照 す る こ と 。
２ 電 源 電 圧
（ １ ） 技 術 基 準 適 合 証 明 に お け る 特 性 試 験 の 場 合 電 源 は 、 定 格 電 圧 を 供 給 す る 。
（ ２ ） 認 証 に お け る 特 性 試 験 の 場 合
電 源 は 、 定 格 電 圧 及 び 定 格 電 圧 ±１ ０ ％ を 供 給 す る 。 た だ し 、 次 の 場 合 を 除 く 。 ア 外 部 電 源 か ら 受 験 機 器 へ の 入 力 電 圧 が ±１ ０ ％ 変 動 し た 場 合 に お け る 受 験 機 器 の 無 線
部 （ 電 源 は 除 く 。 ） の 回 路 へ の 入 力 電 圧 の 変 動 が ±１ ％ 以 下 で あ る こ と を 確 認 で き た と き は 、 定 格 電 圧 の み で 試 験 を 行 う 。
イ 電 源 電 圧 の 変 動 幅 が ±１ ０ ％ 以 内 の 特 定 の 変 動 幅 内 で し か 受 験 機 器 が 動 作 し な い 設 計 と な っ て お り 、 そ の 旨 及 び 当 該 特 定 の 変 動 幅 の 上 限 値 と 下 限 値 が 工 事 設 計 書 に 記 載 さ れ て い る と き は 、 定 格 電 圧 及 び 当 該 特 定 の 変 動 幅 の 上 限 値 及 び 下 限 値 で 試 験 を 行 う 。 ３ 試 験 周 波 数 と 試 験 項 目
（ １ ） 受 験 機 器 の 発 射 可 能 な 周 波 数 が ３ 波 以 下 の 場 合 は 、 全 波 で 全 試 験 項 目 に つ い て 試 験 を 行 う 。
（ ２ ） 受 験 機 器 の 発 射 可 能 な 周 波 数 が ４ 波 以 上 の 場 合 は 、 上 中 下 の ３ 波 の 周 波 数 で 全 試 験 項 目 に つ い て 試 験 を 行 う 。
４ 予 熱 時 間
工 事 設 計 書 に 予 熱 時 間 が 必 要 で あ る 旨 が 明 記 さ れ て い る 場 合 は 、 記 載 さ れ た 予 熱 時 間 経 過 後 に 測 定 す る 。 そ の 他 の 場 合 は 、 予 熱 時 間 を と ら な い 。
５ 試 験 設 備 の 条 件 等
（ １ ） 電 波 吸 収 体 が ６ 面 に 貼 ら れ た 電 波 暗 箱 内 部 で 、 遠 方 界 条 件 と な る 離 隔 距 離 （ Ｒ ） で 遠 方 界 測 定 を 行 う 。 た だ し 、 反 射 板 で 平 面 波 を 生 成 し て 短 距 離 で 遠 方 界 測 定 を 行 う 方 法 、 又 は 近 傍 界 で 測 定 し た 結 果 を 遠 方 界 の 値 に 換 算 す る 方 法 を 使 用 し て も よ い 。
（ ２ ） 遠 方 界 測 定 の 試 験 設 備 の 一 例 は 、 次 の 図 の と お り で あ る 。
ア 等 価 等 方 輻 射 電 力 （ Ｅ Ｉ Ｒ Ｐ ） は 、 次 の と お り 計 算 で き る 。
（ ア ） 試 験 用 空 中 線 又 は 受 験 験 器 制 御 用 空 中 線 に 外 部 試 験 装 置 （ 基 地 局 シ ミ ュ レ ー タ ） を 接 続 す る 。
（ イ ） 受 験 験 器 を 空 中 線 か ら の 空 中 線 電 力 の 総 和 が 最 大 と な る 状 態 に 設 定 し て 送 信 し 、 指 向 性 を 固 定 す る 。
（ ウ ） 一 定 の 角 度 （ 測 定 精 度 が 保 証 さ れ る 角 度 ） で Ｅ Ｉ Ｒ Ｐ の ３ 次 元 走 査 を 行 い 、 空 中 線 電 力 の 指 向 性 の 最 大 方 向 を 検 出 す る 。 指 向 性 の 最 大 方 向 は 、 Ｅ Ｉ Ｒ Ｐ の 最 大 合 計 成 分 が 存 在 す る と こ ろ で あ る 。
（ エ ） 電 力 測 定 装 置 （ ス ペ ク ト ル ア ナ ラ イ ザ 、 電 力 計 等 ） を 使 用 し て 、 θ 方 向 成 分 の 平 均 電 力 （ Ｐｍ ｅ ａｓ ， θ） を 測 定 す る 。
（ オ ） 上 記 （ エ ） の 測 定 値 に 伝 送 路 全 体 の 複 合 損 失 を 加 算 す る こ と に よ り 、 Ｅ Ｉ Ｒ Ｐθ
を 計 算 す る 。
（ カ ） 電 力 測 定 装 置 を 使 用 し て 、 φ 方 向 成 分 の 平 均 電 力 （ Ｐｍｅ ａ ｓ ， φ） を 測 定 す る 。
（ キ ） 上 記 （ カ ） の 測 定 値 に 伝 送 路 全 体 の 複 合 損 失 を 加 算 す る こ と に よ り 、 Ｅ Ｉ Ｒ Ｐφ
を 計 算 す る 。
（ ク ） Ｅ Ｉ Ｒ Ｐ （ ＝ Ｅ Ｉ Ｒ Ｐθ＋ Ｅ Ｉ Ｒ Ｐφ） を 計 算 す る 。 イ 総 合 放 射 電 力 （ Ｔ Ｒ Ｐ ） は 、 次 の と お り 計 算 で き る 。
（ ア ） 試 験 用 空 中 線 又 は 受 験 験 器 制 御 用 空 中 線 に 外 部 試 験 装 置 を 接 続 す る 。
（ イ ） 受 験 験 器 を 空 中 線 か ら の 空 中 線 電 力 の 総 和 が 最 大 と な る 状 態 に 設 定 し て 送 信 し 、 指 向 性 を 固 定 す る 。
（ ウ ） 試 験 設 備 の 構 造 に 基 づ き 、 測 定 用 空 中 線 又 は 受 験 機 器 を 一 定 の 角 度 （ 測 定 精 度 が 保 証 さ れ る 角 度 ） ご と に 回 転 さ せ 、 各 測 定 点 に つ い て Ｐｍ ｅ ａｓ ， θ及 び Ｐｍ ｅ ａ ｓ ，φを 測 定 す る 。
（ エ ） 上 記 （ ウ ） の 測 定 値 に 伝 送 経 路 全 体 の 複 合 損 失 を 加 え る こ と に よ り 、 Ｅ Ｉ Ｒ Ｐθ
及 び Ｅ Ｉ Ｒ Ｐφを 計 算 す る 。
（ オ ） 次 式 に よ り 、 Ｔ Ｒ Ｐ を 計 算 す る 。
θ方向成分 φ方向成分 φ
θ ｚ ｘ
Ｒ
２軸ポジショナ装置 空中線昇降装置
測定用空中線 受験機器
受験機器制御用空中線
ＴＲＰ＝ Ｕ(θ,φ) ｄΩ
＝=02φ=0Ｕ(θ,φ)ｓｉｎ(θ)ｄφ ｄθ
こ
こ こ で 、
Ｔ Ｒ Ｐ ： 総 合 放 射 電 力 （ Ｗ ） ｄ Ω ： 立 体 角 （ ｓ ｒ ）
Ｕ （ θ ， φ ） ： 立 体 角 に お け る 放 射 強 度 （ Ｗ ／ ｓ ｒ ） Ｎ ： θ の 範 囲 （ ０ か ら π ま で ） の 角 度 間 隔 の 数 Ｍ ： φ の 範 囲 （ ０ か ら ２ π ま で ） の 角 度 間 隔 の 数
（ ３ ） 測 定 値 に 対 す る 測 定 精 度 は 、 必 要 な 試 験 項 目 に お い て 説 明 す る 。 試 験 設 備 及 び 測 定 器 は 、 較 正 さ れ た も の を 使 用 す る 。
（ ４ ） ス ペ ク ト ル ア ナ ラ イ ザ は 、 掃 引 方 式 デ ジ タ ル ス ト レ ー ジ 型 と す る 。
（ ５ ） ス ペ ク ト ル ア ナ ラ イ ザ の 分 解 能 帯 域 幅 を 規 定 の 参 照 帯 域 幅 に 設 定 で き な い 場 合 は 、 分 解 能 帯 域 幅 を 参 照 帯 域 幅 よ り 狭 い 値 と し て 測 定 し 、 参 照 帯 域 幅 内 に 渡 っ て 積 分 し た 値 を 求 め て も よ い 。
（ ６ ） ス ペ ク ト ル ア ナ ラ イ ザ の 分 解 能 帯 域 幅 を 規 定 の 参 照 帯 域 幅 に 設 定 し た 場 合 、 搬 送 波 近 傍 に お い て 搬 送 波 の 影 響 を 受 け る と き は 、 分 解 能 帯 域 幅 を 参 照 帯 域 幅 よ り 狭 い 値 と し て 測 定 し 、 参 照 帯 域 幅 内 に 渡 っ て 積 分 し た 値 を 求 め て も よ い 。
（ ７ ） ス ペ ク ト ル ア ナ ラ イ ザ に 帯 域 幅 内 の 電 力 総 和 を 算 出 す る 機 能 が あ る と き は 、 そ の 算 出 結 果 を 用 い て も よ い 。 帯 域 幅 内 の 電 力 総 和 を 計 算 で 求 め る 場 合 は 、 次 の と お り と す る 。 ア 帯 域 幅 内 の 全 デ ー タ を コ ン ピ ュ ー タ の 配 列 変 数 に 取 り 込 む 。
イ 取 り 込 ん だ 全 デ ー タ （ ｄ Ｂ 値 ） を 電 力 次 元 の 真 数 に 変 換 す る 。
ウ 次 式 に よ り 、 真 数 に 変 換 し た 値 を 用 い て 電 力 総 和 （ ＰＳ） を 計 算 す る 。
こ こ で 、
ＰＳ： 帯 域 幅 内 の 電 力 総 和 （ Ｗ ） Ｅｉ： １ デ ー タ 点 の 測 定 値 （ Ｗ ） ＳＷ： 帯 域 幅 （ Ｍ Ｈ ｚ ）
ｎ ： 帯 域 幅 内 の デ ー タ 点 数 ｋ ： 等 価 雑 音 帯 域 幅 の 補 正 値 Ｒ Ｂ Ｗ ： 分 解 能 帯 域 幅 （ Ｍ Ｈ ｚ ）
（ ８ ） ス ペ ク ト ル ア ナ ラ イ ザ の ア ベ レ ー ジ 機 能 と し て 対 数 の 平 均 （ ビ デ オ ア ベ レ ー ジ ） を 標 準 と す る 機 種 が 多 い が 、 対 数 の 平 均 で は な く 、 Ｒ Ｍ Ｓ 平 均 を 使 用 す る 。
６ 本 試 験 方 法 の 適 用 対 象
（ １ ） ２ ８ Ｇ Ｈ ｚ 帯 （ ２ ７ ． ０ Ｇ Ｈ ｚ 超 え ２ ９ ． ５ Ｇ Ｈ ｚ 以 下 ） の 周 波 数 の 電 波 を 送 信 す る 無 線 設 備 に 適 用 す る 。
＝４ １
=0 2
φ=0
ＥＩＲＰ(θ,φ) ｓｉｎ(θ) ｄφ ｄθ
＝２ＮＭ
N-1
i=1 M-1
j=0
ＥＩＲＰθ(θi ,φj )＋ＥＩＲＰφ(θi ,φj ) ｓｉｎ(θi )
ＰS＝
ｉ ｎ
＝１
Ｅｉ ×
ＲＢＷ×ｋ×ｎ ＳＷ
（ ２ ） 空 中 線 端 子 （ 試 験 用 端 子 を 含 む 。 ） が な い 設 備 に 適 用 す る 。
（ ３ ） 内 蔵 又 は 外 部 試 験 装 置 を 用 い て 次 の 機 能 が 実 現 で き る こ と が 望 ま し い 。 ア 試 験 周 波 数 に 設 定 す る 機 能
イ 最 大 出 力 状 態 に 設 定 す る 機 能 ウ 連 続 受 信 状 態 に 設 定 す る 機 能
エ チ ャ ネ ル 間 隔 （ チ ャ ネ ル 帯 域 幅 ） 又 は そ の 組 合 せ 、 変 調 方 式 （ Ｑ Ｐ Ｓ Ｋ 、 １ ６ Ｑ Ａ Ｍ 等 ） 、 サ ブ キ ャ リ ア 間 隔 、 サ ブ キ ャ リ ア 数 （ リ ソ ー ス ブ ロ ッ ク 数 ） 、 サ ブ キ ャ リ ア 配 置 （ リ ソ ー ス ブ ロ ッ ク 配 置 ） 等 を 任 意 に 設 定 す る 機 能
オ 標 準 符 号 化 試 験 信 号 （ Ｉ Ｔ Ｕ － Ｔ 勧 告 Ｏ ． １ ５ ０ に よ る ９ 段 Ｐ Ｎ 符 号 、 １ ５ 段 Ｐ Ｎ 符 号 、 ２ ３ 段 Ｐ Ｎ 符 号 等 ） を 用 い て 変 調 す る 機 能
カ 空 中 線 の 指 向 性 方 向 を 固 定 す る 機 能
注 上 記 の 機 能 が 実 現 で き な い 機 器 の 試 験 方 法 に つ い て は 、 別 途 検 討 す る 。 ７ そ の 他
（ １ ） 各 試 験 項 目 の 結 果 は 、 測 定 値 と と も に 技 術 基 準 の 許 容 値 を 表 示 す る 。
（ ２ ） 測 定 値 の 算 出 に 使 用 し た バ ー ス ト 時 間 率 （ ＝ 電 波 を 発 射 し て い る 時 間 ／ バ ー ス ト 周 期 ） は 、 測 定 条 件 と と も に 表 示 す る 。
（ ３ ） 測 定 器 の 条 件 等 及 び 測 定 操 作 手 順 に 記 載 の 搬 送 波 周 波 数 は 、 割 当 周 波 数 と す る 。
（ ４ ） 外 部 試 験 装 置 は 、 受 験 機 器 と 回 線 接 続 が で き 、 試 験 用 動 作 モ ー ド 、 空 中 線 電 力 の 制 御 等 が 可 能 な 装 置 、 又 は 試 験 に 必 要 な 信 号 を 受 験 機 器 に 与 え る 信 号 発 生 器 と す る 。
（ ５ ） 外 部 試 験 装 置 な し で 送 信 可 能 な 無 線 設 備 は 、 フ リ ー ラ ン の 状 態 で 測 定 し て も よ い 。
（ ６ ） 工 事 設 計 書 に サ ブ キ ャ リ ア 間 隔 、 サ ブ キ ャ リ ア 数 、 サ ブ キ ャ リ ア 配 置 、 出 力 制 限 等 が 記 載 さ れ て い る 場 合 は 、 そ の 条 件 で 試 験 を 行 っ て も よ い 。
（ ７ ） 受 験 機 器 に 空 中 線 端 子 が あ る 場 合 は 、 空 中 線 端 子 で 測 定 を 行 っ て も よ い 。
（ ８ ） 受 験 機 器 の 空 中 線 の 絶 対 利 得 が 明 ら か な 場 合 は 、 Ｅ Ｉ Ｒ Ｐ の 測 定 値 か ら 空 中 線 端 子 に お け る 値 を 求 め て も よ い 。
（ ９ ） 本 試 験 方 法 は 標 準 的 な 方 法 を 定 め た も の で あ る が 、 こ れ に 代 わ る 他 の 試 験 方 法 に つ い て 技 術 的 に 妥 当 で あ る と 証 明 さ れ た 場 合 は 、 そ の 方 法 で 試 験 を 行 っ て も よ い 。
８ そ の 他 の 条 件
（ １ ） 通 信 方 式 は 、 基 地 局 か ら 陸 上 移 動 局 へ 送 信 を 行 う 場 合 に あ っ て は 直 交 周 波 数 分 割 多 重 方 式 と 時 分 割 多 重 方 式 を 組 み 合 わ せ た 多 重 方 式 を 、 陸 上 移 動 局 か ら 基 地 局 へ 送 信 す る 場 合 に あ っ て は シ ン グ ル キ ャ リ ア 周 波 数 分 割 多 元 接 続 方 式 又 は 直 交 周 波 数 分 割 多 元 接 続 方 式 を 使 用 す る 時 分 割 複 信 方 式 で あ る 。
（ 設 備 規 則 第 ４ ９ 条 の ６ の １ ２ 第 ２ 項 第 一 号 イ ）
（ ２ ） キ ャ リ ア ア グ リ ゲ ー シ ョ ン 技 術 （ 二 以 上 の 搬 送 波 を 同 時 に 用 い て 一 体 と し て 行 う 無 線 通 信 の 技 術 を い う 。 ） を 用 い る 場 合 に は 、 一 又 は 複 数 の 基 地 局 （ 陸 上 移 動 局 へ 送 信 す る 場 合 に あ っ て は 、 シ ン グ ル キ ャ リ ア 周 波 数 分 割 多 元 接 続 方 式 携 帯 無 線 通 信 を 行 う 基 地 局 で あ っ て 周 波 数 分 割 複 信 方 式 を 用 い る も の 、 シ ン グ ル キ ャ リ ア 周 波 数 分 割 多 元 接 続 方 式 携 帯 無 線 通 信 を 行 う 基 地 局 で あ っ て 時 分 割 複 信 方 式 を 用 い る も の 、 時 分 割 ・ 直 交 周 波 数 分 割 多 元 接 続 方 式 又 は 時 分 割 ・ シ ン グ ル キ ャ リ ア 周 波 数 分 割 多 元 接 続 方 式 広 帯 域 移 動 無 線 ア ク セ ス シ
ス テ ム の 基 地 局 を 含 む 。 ） と 一 又 は 複 数 の 陸 上 移 動 局 （ 基 地 局 へ 送 信 す る 場 合 に あ っ て は 、 シ ン グ ル キ ャ リ ア 周 波 数 分 割 多 元 接 続 方 式 携 帯 無 線 通 信 を 行 う 陸 上 移 動 局 で あ っ て 周 波 数 分 割 複 信 方 式 を 用 い る も の 、 シ ン グ ル キ ャ リ ア 周 波 数 分 割 多 元 接 続 方 式 携 帯 無 線
通 信 を 行 う 陸 上 移 動 局 で あ っ て 時 分 割 複 信 方 式 を 用 い る も の 、 時 分 割 ・ 直 交 周 波 数 分 割 多 元 接 続 方 式 又 は 時 分 割 ・ シ ン グ ル キ ャ リ ア 周 波 数 分 割 多 元 接 続 方 式 広 帯 域 移 動 無 線 ア ク セ ス シ ス テ ム の 陸 上 移 動 局 を 含 む 。 ） と の 間 の 通 信 に 限 る も の と す る 。
（ 設 備 規 則 第 ４ ９ 条 の ６ の １ ２ 第 ２ 項 第 一 号 ヘ ）
（ ３ ） キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 用 い て 連 続 し な い 複 数 の 搬 送 波 を 同 時 に 使 用 す る 装 置 の 試 験 に お い て 、 他 の 周 波 数 帯 の 搬 送 波 の 測 定 を 行 う と き は 、 当 該 周 波 数 帯 の 特 性 試 験 方 法 及 び 技 術 基 準 を 適 用 す る 。 た だ し 、 別 途 、 試 験 項 目 に 規 定 す る 場 合 は 除 く 。
（ ４ ） ア ン カ ー と し て 使 用 す る 搬 送 波 は 、 キ ャ リ ア ア グ リ ゲ ー シ ョ ン と し て 扱 わ な い 。
二 振 動 試 験 １ 測 定 系 統 図
２ 受 験 機 器 の 状 態
（ １ ） 振 動 試 験 機 で 加 振 中 は 、 受 験 機 器 を 非 動 作 状 態 （ 電 源 Ｏ Ｆ Ｆ ） と す る 。
（ ２ ） 振 動 試 験 機 で 加 振 終 了 後 、 受 験 機 器 の 動 作 確 認 を 行 う 場 合 は 、 受 験 機 器 を 試 験 周 波 数 に 設 定 し て 通 常 の 使 用 状 態 で 送 信 す る 。
３ 測 定 操 作 手 順
（ １ ） 受 験 機 器 を 取 付 治 具 （ 受 験 機 器 を 通 常 の 装 着 状 態 と 等 し く す る 器 具 ） 等 に よ り 、 振 動 試 験 機 の 振 動 板 に 固 定 す る 。
（ ２ ） 振 動 試 験 機 に よ り 受 験 機 器 に 振 動 を 加 え る 。 た だ し 、 受 験 機 器 に 加 え る 振 動 の 振 幅 、 振 動 数 及 び 方 向 は 、 次 の ア 及 び イ の 条 件 に 従 い 、 振 動 条 件 の 設 定 順 序 は 任 意 で よ い 。 ア 全 振 幅 ３ ｍ ｍ 、 最 低 振 動 数 （ 注 １ ） か ら 毎 分 ５ ０ ０ 回 ま で の 振 動 を 上 下 、 左 右 及 び
前 後 の そ れ ぞ れ １ ５ 分 間 （ 振 動 数 の 掃 引 周 期 は １ ０ 分 と し 、 振 動 数 を 掃 引 し て 「 最 低 振 動 数 → 毎 分 ５ ０ ０ 回 → 最 低 振 動 数 」 の 順 序 で 振 動 数 を 変 え る も の と す る 。 す な わ ち 、 １ ５ 分 間 で １.５ 周 期 の 振 動 数 の 掃 引 を 行 う 。 ）
注 １ 最 低 振 動 数 は 、 振 動 試 験 機 の 設 定 可 能 な 最 低 振 動 数 と す る 。 た だ し 、 毎 分 ３ ０ ０ 回 以 下 と す る 。
イ 全 振 幅 １ ｍ ｍ 、 振 動 数 毎 分 ５ ０ ０ 回 か ら １ ８ ０ ０ 回 ま で の 振 動 を 上 下 、 左 右 及 び 前 後 の そ れ ぞ れ １ ５ 分 間 （ 振 動 数 の 掃 引 周 期 は １ ０ 分 と し 、 振 動 数 を 掃 引 し て 「 毎 分 ５ ０ ０ 回 → 毎 分 １ ８ ０ ０ 回 → 毎 分 ５ ０ ０ 回 」 の 順 序 で 振 動 数 を 変 え る も の と す る 。 す な わ ち 、 １ ５ 分 間 で １.５ 周 期 の 振 動 数 の 掃 引 を 行 う 。 ）
（ ３ ） 振 動 条 件 は 上 記 （ ２ ） に か か わ ら ず 、 次 の 条 件 で も よ い 。
周 波 数 ASD（Acceleration Spectral Density） ラ ン ダ ム 振 動 5Hzか ら20Hz 0.96m２/s３
20Hzか ら500Hz 20Hzで は0.96m２/s３ 。 そ れ 以 上 の 周 波 数 で は-3dB/Octave こ の ラ ン ダ ム 振 動 を 上 下 、 左 右 及 び 前 後 （ 設 定 順 序 は 任 意 ） で そ れ ぞ れ ３ ０ 分 間 行
う 。
（ ４ ） 上 記 （ ２ ） 又 は （ ３ ） の 振 動 を 加 え た 後 、 規 定 の 電 源 電 圧 （ 注 ２ ） を 加 え て 受 験 機 器 を 動 作 さ せ る 。
注 ２ 規 定 の 電 源 電 圧 は 、 「 一 般 事 項 」 の 「 ２ 電 源 電 圧 （ ２ ） 」 を 参 照 す る こ と 。 試験装置
受験機器
（ ５ ） 試 験 装 置 を 用 い て 受 験 機 器 の 周 波 数 を 測 定 す る 。 周 波 数 の 具 体 的 な 測 定 方 法 は 、 「 周 波 数 の 偏 差 」 を 参 照 す る こ と 。
４ そ の 他 の 条 件
（ １ ） 本 試 験 項 目 は 、 認 証 の 試 験 の 場 合 の み に 行 う 。
（ ２ ） 本 試 験 項 目 は 、 移 動 せ ず 、 振 動 し な い 物 体 に 固 定 し て 使 用 さ れ る も の で あ り 、 そ の 旨 が 工 事 設 計 書 に 記 載 さ れ て い る 場 合 に は 行 わ な い 。
三 温 湿 度 試験 １ 測 定 系 統 図
２ 受 験 機 器 の 状 態
（ １ ） 規 定 の 温 湿 度 状 態 に 設 定 し て 、 受 験 機 器 を 温 湿 度 試 験 槽 内 で 放 置 し て い る と き は 、 受 験 機 器 を 非 動 作 状 態 （ 電 源 Ｏ Ｆ Ｆ ） と す る 。
（ ２ ） 規 定 の 放 置 時 間 経 過 後 （ 湿 度 試 験 に あ っ て は 常 温 常 湿 の 状 態 に 戻 し た 後 ） 、 受 験 機 器 の 動 作 確 認 を 行 う 場 合 は 、 受 験 機 器 を 試 験 周 波 数 に 設 定 し て 通 常 の 使 用 状 態 で 送 信 す る 。
３ 測 定 操 作 手 順
（ １ ） 低 温 試 験
ア 受 験 機 器 を 非 動 作 状 態 と し て 温 湿 度 試 験 槽 内 に 設 置 し 、 こ の 状 態 で 温 湿 度 試 験 槽 内 の 温 度 を 低 温 （ ０ ℃ 、 － １ ０ ℃ 、 － ２ ０ ℃ の う ち 受 験 機 器 の 仕 様 の 範 囲 内 で 最 低 の も の ） に 設 定 す る 。
イ こ の 状 態 で １ 時 間 放 置 す る 。
ウ 上 記 イ の 時 間 経 過 後 、 温 湿 度 試 験 槽 内 で 規 定 の 電 源 電 圧 （ 注 １ ） を 加 え て 受 験 機 器 を 動 作 さ せ る 。
注 １ 規 定 の 電 源 電 圧 は 、 「 一 般 事 項 」 の 「 ２ 電 源 電 圧 （ ２ ） 」 を 参 照 す る こ と 。 エ 試 験 装 置 を 用 い て 受 験 機 器 の 周 波 数 を 測 定 す る 。 （ 注 ２ ）
注 ２ 周 波 数 の 具 体 的 な 測 定 方 法 は 、 「 周 波 数 の 偏 差 」 を 参 照 す る こ と 。
（ ２ ） 高 温 試 験
ア 受 験 機 器 を 非 動 作 状 態 と し て 温 湿 度 試 験 槽 内 に 設 置 し 、 こ の 状 態 で 温 湿 度 試 験 槽 内 の 温 度 を 高 温 （ ４ ０ ℃ 、 ５ ０ ℃ 、 ６ ０ ℃ の う ち 受 験 機 器 の 仕 様 の 範 囲 内 で 最 高 の も の ） 、 か つ 、 常 湿 に 設 定 す る 。
イ こ の 状 態 で １ 時 間 放 置 す る 。
ウ 上 記 イ の 時 間 経 過 後 、 温 湿 度 試 験 槽 内 で 規 定 の 電 源 電 圧 （ 注 １ ） を 加 え て 受 験 機 器 を 動 作 さ せ る 。
エ 試 験 装 置 を 用 い て 受 験 機 器 の 周 波 数 を 測 定 す る 。 （ 注 ２ ）
（ ３ ） 湿 度 試 験
ア 受 験 機 器 を 非 動 作 状 態 と し て 温 湿 度 試 験 槽 内 に 設 置 し 、 こ の 状 態 で 温 湿 度 試 験 槽 内 の 温 度 を ３ ５ ℃ に 、 相 対 湿 度 ９ ５ ％ 又 は 受 験 機 器 の 仕 様 の 最 高 湿 度 に 設 定 す る 。
受験機器 試験装置
温湿度試験槽（恒温槽）
イ こ の 状 態 で ４ 時 間 放 置 す る 。
ウ 上 記 イ の 時 間 経 過 後 、 温 湿 度 試 験 槽 の 設 定 を 常 温 常 湿 の 状 態 に 戻 し 、 結 露 し て い な い こ と を 確 認 し た 後 、 規 定 の 電 源 電 圧 （ 注 １ ） を 加 え て 受 験 機 器 を 動 作 さ せ る 。 エ 試 験 装 置 を 用 い て 受 験 機 器 の 周 波 数 を 測 定 す る 。 （ 注 ２ ）
４ そ の 他 の 条 件
（ １ ） 本 試 験 項 目 は 、 認 証 の 試 験 の 場 合 の み に 行 う 。
（ ２ ） 本 試 験 項 目 は 、 常 温 （ ５ ℃ ～ ３ ５ ℃ ） 、 常 湿 （ ４ ５ ％ ～ ８ ５ ％ （ 相 対 湿 度 ） ） の 範 囲 内 の 環 境 下 の み で 使 用 さ れ る 旨 が 工 事 設 計 書 に 記 載 さ れ て い る 場 合 に は 行 わ な い 。
（ ３ ） 使 用 環 境 の 温 湿 度 範 囲 に つ い て 、 温 度 又 は 湿 度 の い ず れ か 一 方 が 常 温 又 は 常 湿 の 範 囲 よ り 狭 く 、 か つ 、 他 方 が 常 温 又 は 常 湿 の 範 囲 よ り 広 い 場 合 で あ っ て 、 そ の 旨 が 工 事 設 計 書 に
記 載 さ れ て い る 場 合 は 、 当 該 狭 い 方 の 条 件 を 保 っ た 状 態 で 当 該 広 い 方 の 条 件 の 試 験 を 行 う 。
（ ４ ） 常 温 、 常 湿 の 範 囲 を 超 え る 場 合 で あ っ て も 、 ３ （ １ ） か ら ３ （ ３ ） の 範 囲 に 該 当 し な い も の は 、 温 湿 度 試 験 を 省 略 す る こ と が で き る 。
四 周 波 数 の偏 差 （ １）
適 用 範 囲 ： 一 の 搬 送 波 を 送 信 す る 送 信 装 置 に 適 用 す る 。 １ 測 定 系 統 図
周波数計 コンピュータ 変調信号
発生器
受験機器制御用 空中線 受験機器
外部 試験装置 制御器
２ 測 定 器 の 条 件 等
（ １ ） 周 波 数 計 は 、 波 形 解 析 器 を 用 い る 。
（ ２ ） 周 波 数 計 の 測 定 確 度 は 、 規 定 の 許 容 偏 差 の １ ／ １ ０ 以 下 の 確 度 と す る 。 ３ 受 験 機 器 の 状 態
（ １ ） 受 験 機 器 制 御 用 空 中 線 （ 又 は 試 験 用 空 中 線 ） を 使 用 し て 外 部 試 験 装 置 と 接 続 す る 。
（ ２ ） 試 験 周 波 数 及 び 最 大 出 力 に 設 定 し 、 継 続 的 バ ー ス ト 送 信 状 態 と す る 。
（ ３ ） 空 中 線 の 指 向 性 方 向 を 固 定 す る 。 ４ 測 定 操 作 手 順
（ １ ） Ｅ Ｉ Ｒ Ｐ の ３ 次 元 走 査 を 行 い 、 受 験 機 器 の 空 中 線 電 力 が 最 大 と な る 方 向 に 試 験 用 空 中 線 を 配 置 す る 。
（ ２ ） 受 験 機 器 の 周 波 数 を 測 定 す る 。 ５ 結 果 の 表 示
周 波 数 の 測 定 値 を Ｇ Ｈ ｚ 単 位 で 表 示 す る と と も に 、 測 定 値 の 割 当 周 波 数 に 対 す る 偏 差 を Ｈ ｚ 単 位 で （ ＋ ） 又 は （ － ） の 符 号 を 付 け て 表 示 す る 。
６ そ の 他 の 条 件
（ １ ） 外 部 試 験 装 置 の 基 準 周 波 数 が 、 受 験 機 器 の 周 波 数 に 影 響 す る こ と に 留 意 す る 。
（ ２ ） 受 験 機 器 を 無 変 調 状 態 と す る こ と が で き る 場 合 は 、 周 波 数 計 と し て カ ウ ン タ を 用 い て 測 定 し て も よ い 。
五 周 波 数 の偏 差 （ ２）
適 用 範 囲 ： キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 用 い て 連 続 す る 複 数 の 搬 送 波 を 同 時 に 送 信 す る 送 信 装 置 に 適 用 す る 。
１ 測 定 系 統 図
「 周 波 数 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。 ２ 測 定 器 の 条 件 等
「 周 波 数 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。 ３ 受 験 機 器 の 状 態
（ １ ） キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 構 成 し 、 連 続 す る 複 数 の 搬 送 波 を 同 時 に 送 信 す る 。
（ ２ ） そ の 他 は 、 「 周 波 数 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。 ４ 測 定 操 作 手 順
各 搬 送 波 に つ い て 、 周 波 数 を 測 定 す る 。 ５ 結 果 の 表 示
「 周 波 数 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。 ６ そ の 他 の 条 件
（ １ ） 連 続 す る 複 数 の 搬 送 波 を 同 時 に 送 信 し た 状 態 で 各 搬 送 波 の 周 波 数 を 測 定 で き な い と き は 、 一 の 搬 送 波 ご と に 送 信 を 行 い 、 そ の 搬 送 波 の 周 波 数 を 測 定 し て も よ い 。
（ ２ ） そ の 他 は 、 「 周 波 数 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。
六 周 波 数 の偏 差 （ ３）
適 用 範 囲 ： キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 用 い て 連 続 し な い 複 数 の 搬 送 波 を 同 時 に 送 信 す る 送 信 装 置 に 適 用 す る 。
１ 測 定 系 統 図
「 周 波 数 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。 ２ 測 定 器 の 条 件 等
「 周 波 数 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。 ３ 受 験 機 器 の 状 態
（ １ ） キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 構 成 し 、 連 続 し な い 複 数 の 搬 送 波 を 同 時 に 送 信 す る 。
（ ２ ） そ の 他 は 、 「 周 波 数 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。 ４ 測 定 操 作 手 順
各 搬 送 波 に つ い て 、 周 波 数 を 測 定 す る 。 ５ 結 果 の 表 示
「 周 波 数 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。 ６ そ の 他 の 条 件
（ １ ） 連 続 し な い 複 数 の 搬 送 波 を 同 時 に 送 信 し た 状 態 で 各 搬 送 波 の 周 波 数 を 測 定 で き な い と き は 、 一 の 搬 送 波 ご と に 送 信 を 行 い 、 そ の 搬 送 波 の 周 波 数 を 測 定 し て も よ い 。
（ ２ ） そ の 他 は 、 「 周 波 数 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。
七 占 有 周 波数 帯 幅 （１ ）
適 用 範 囲 ： 一 の 搬 送 波 を 送 信 す る 送 信 装 置 に 適 用 す る 。 １ 測 定 系 統 図
スペクトル
アナライザ コンピュータ 変調信号
発生器
受験機器制御用 空中線 受験機器
外部 試験装置 制御器
２ 測 定 器 の 条 件 等
ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 は 、 次 の と お り と す る 。 中 心 周 波 数 搬 送 波 周 波 数
掃 引 周 波 数 幅 許 容 値 の 約 ２ ～ ３ ． ５ 倍 （ 例 ２ ５ ０ Ｍ Ｈ ｚ ） 分 解 能 帯 域 幅 許 容 値 の 約 １ ％ 以 下 （ 例 ３ ０ ０ ｋ Ｈ ｚ ） ビ デ オ 帯 域 幅 分 解 能 帯 域 幅 の ３ 倍 程 度 （ 例 １ Ｍ Ｈ ｚ ） 掃 引 時 間 測 定 精 度 が 保 証 さ れ る 時 間 （ 注 １ ） Ｙ 軸 ス ケ ー ル １ ０ ｄ Ｂ ／ Ｄ ｉ ｖ
入 力 レ ベ ル 搬 送 波 レ ベ ル が ス ペ ク ト ル ア ナ ラ イ ザ の 雑 音 レ ベ ル よ り ４ ０ ｄ Ｂ 以 上 高 い こ と
デ ー タ 点 数 ４ ０ ０ 点 以 上 （ 例 １ ０ ０ １ 点 ） 掃 引 モ ー ド 連 続 掃 引 （ 波 形 が 変 動 し な く な る ま で ） 検 波 モ ー ド ポ ジ テ ィ ブ ピ ー ク
表 示 モ ー ド マ ッ ク ス ホ ー ル ド
（ 例 は 、 チ ャ ネ ル 間 隔 １ ０ ０ Ｍ Ｈ ｚ の 場 合 で あ る 。 ）
注 １ 掃 引 時 間 は 、 １ デ ー タ 点 当 た り １ バ ー ス ト 周 期 以 上 と な る 時 間 と す る 。 ３ 受 験 機 器 の 状 態
（ １ ） 受 験 機 器 制 御 用 空 中 線 （ 又 は 試 験 用 空 中 線 ） を 使 用 し て 外 部 試 験 装 置 と 接 続 す る 。
（ ２ ） 試 験 周 波 数 及 び 最 大 出 力 に 設 定 し 、 継 続 的 バ ー ス ト 送 信 状 態 と す る 。
（ ３ ） 空 中 線 の 指 向 性 方 向 を 固 定 す る 。
（ ４ ） キ ー 操 作 、 制 御 器 又 は 外 部 試 験 装 置 を 用 い て 占 有 周 波 数 帯 幅 が 最 大 と な る 状 態 に 設 定 す る 。
４ 測 定 操 作 手 順
（ １ ） ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 を ２ と す る 。
（ ２ ） Ｅ Ｉ Ｒ Ｐ の ３ 次 元 走 査 を 行 い 、 受 験 機 器 の 空 中 線 電 力 が 最 大 と な る 方 向 に 試 験 用 空 中 線 を 配 置 す る 。
（ ３ ） Ｅ Ｉ Ｒ Ｐ ス ペ ク ト ル 分 布 を 測 定 す る 。
（ ４ ） 全 デ ー タ の 総 和 を 求 め 、 全 電 力 と し て 記 憶 す る 。
（ ５ ） 最 低 周 波 数 の デ ー タ か ら 順 次 上 に 電 力 の 加 算 を 行 い 、 こ の 値 が 全 電 力 の ０ ． ５ ％ と な る 限 界 デ ー タ 点 を 求 め る 。 そ の 限 界 デ ー タ 点 の 周 波 数 を 下 限 周 波 数 と し て 記 憶 す る 。
（ ６ ） 最 高 周 波 数 の デ ー タ か ら 順 次 下 に 電 力 の 加 算 を 行 い 、 こ の 値 が 全 電 力 の ０ ． ５ ％ と な る 限 界 デ ー タ 点 を 求 め る 。 そ の 限 界 デ ー タ 点 の 周 波 数 を 上 限 周 波 数 と し て 記 憶 す る 。
（ ７ ） 占 有 周 波 数 帯 幅 （ ＝ 上 限 周 波 数 － 下 限 周 波 数 ） を 計 算 す る 。 ５ 結 果 の 表 示
占 有 周 波 数 帯 幅 の 測 定 値 を Ｍ Ｈ ｚ 単 位 で 表 示 す る 。 ６ そ の 他 の 条 件
（ １ ） ３ （ ４ ） で 規 定 す る 占 有 周 波 数 帯 幅 が 最 大 と な る 状 態 と は 、 変 調 方 式 （ Ｑ Ｐ Ｓ Ｋ 、 １ ６ Ｑ Ａ Ｍ 等 ） 、 サ ブ キ ャ リ ア 間 隔 、 サ ブ キ ャ リ ア 数 等 の 組 合 せ で 決 定 さ れ る 送 信 条 件 の 中 で 占 有 周 波 数 帯 幅 が 最 大 と な る 状 態 で 、 か つ 、 そ の 送 信 条 件 に お い て 最 大 出 力 の 状 態 を い う 。
（ ２ ） ３ （ ４ ） で 規 定 す る 占 有 周 波 数 帯 幅 が 最 大 と な る 状 態 の 特 定 が 困 難 な 場 合 は 、 推 定 さ れ る 複 数 の 送 信 条 件 で 測 定 を 行 う 。
八 占 有 周 波数 帯 幅 （２ ）
適 用 範 囲 ： キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 用 い て 連 続 す る 複 数 の 搬 送 波 を 同 時 に 送 信 す る 送 信 装 置 に 適 用 す る 。
１ 測 定 系 統 図
「 占 有 周 波 数 帯 幅 （ １ ） 」 を 参 照 す る こ と 。 ２ 測 定 器 の 条 件 等
「 占 有 周 波 数 帯 幅 （ １ ） 」 を 参 照 す る こ と 。 た だ し 、 ス ペ ク ト ル ア ナ ラ イ ザ の 中 心 周 波 数 の 設 定 は 、 送 信 周 波 数 帯 域 （ 同 時 に 送 信 す る 連 続 す る 複 数 の 搬 送 波 に 属 す る 送 信 周 波 数 帯 域 の 和 を い う 。 ） の 中 心 の 周 波 数 と す る 。
３ 受 験 機 器 の 状 態
（ １ ） キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 構 成 し 、 連 続 す る 複 数 の 搬 送 波 を 同 時 に 送 信 す る 。
（ ２ ） そ の 他 は 、 「 占 有 周 波 数 帯 幅 （ １ ） 」 を 参 照 す る こ と 。 ４ 測 定 操 作 手 順
（ １ ） 連 続 す る 複 数 の 搬 送 波 に つ い て 、 占 有 周 波 数 帯 幅 を 測 定 す る 。
（ ２ ） 測 定 手 順 は 、 「 占 有 周 波 数 帯 幅 （ １ ） 」 を 参 照 す る こ と 。 ５ 結 果 の 表 示
「 占 有 周 波 数 帯 幅 （ １ ） 」 を 参 照 す る こ と 。 ６ そ の 他 の 条 件
「 占 有 周 波 数 帯 幅 （ １ ） 」 を 参 照 す る こ と 。
九 占 有 周 波数 帯 幅 （３ ）
適 用 範 囲 ： キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 用 い て 連 続 し な い 複 数 の 搬 送 波 を 同 時 に 送 信 す る 送 信 装 置 に 適 用 す る 。
１ 測 定 系 統 図
「 占 有 周 波 数 帯 幅 （ １ ） 」 を 参 照 す る こ と 。 ２ 測 定 器 の 条 件 等
「 占 有 周 波 数 帯 幅 （ １ ） 」 を 参 照 す る こ と 。 ３ 受 験 機 器 の 状 態
（ １ ） キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 構 成 し 、 連 続 し な い 複 数 の 搬 送 波 を 同 時 に 送 信 す る 。
（ ２ ） 「 占 有 周 波 数 帯 幅 （ １ ） 」 を 参 照 す る こ と 。 ４ 測 定 操 作 手 順
（ １ ） 各 搬 送 波 に つ い て 、 占 有 周 波 数 帯 幅 を 測 定 す る 。
（ ２ ） 測 定 手 順 は 、 「 占 有 周 波 数 帯 幅 （ １ ） 」 を 参 照 す る こ と 。 ５ 結 果 の 表 示
「 占 有 周 波 数 帯 幅 （ １ ） 」 を 参 照 す る こ と 。 ６ そ の 他 の 条 件
「 占 有 周 波 数 帯 幅 （ １ ） 」 を 参 照 す る こ と 。
十 ス プ リ アス 発 射 又は 不 要 発 射 の強 度 （ 帯域 外 領 域 ） （１ ） 適 用 範 囲 ： 一 の 搬 送 波 を 送 信 す る 送 信 装 置 に 適 用 す る 。
１ 測 定 系 統 図
スペクトル
アナライザ コンピュータ 変調信号
発生器
受験機器制御用 空中線 受験機器
外部 試験装置 制御器
２ 測 定 器 の 条 件 等
（ １ ） 不 要 発 射 探 索 時 の ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 は 、 次 の と お り と す る 。 掃 引 周 波 数 幅 （ 注 １ ）
分 解 能 帯 域 幅 １ Ｍ Ｈ ｚ
ビ デ オ 帯 域 幅 分 解 能 帯 域 幅 と 同 程 度
掃 引 時 間 測 定 精 度 が 保 証 さ れ る 時 間 （ 注 ２ ）
Ｙ 軸 ス ケ ー ル １ ０ ｄ Ｂ ／ Ｄ ｉ ｖ
入 力 レ ベ ル 最 大 の ダ イ ナ ミ ッ ク レ ン ジ と な る 値 （ 例 ミ キ サ 入 力 に お け る 搬 送 波 の レ ベ ル が － １ ０ ～ － １ ５ ｄ Ｂ ｍ 程 度 ） デ ー タ 点 数 ４ ０ ０ 点 以 上 （ 例 １ ０ ０ １ 点 ）
掃 引 モ ー ド 単 掃 引
検 波 モ ー ド ポ ジ テ ィ ブ ピ ー ク 注 １ 掃 引 周 波 数 幅 は 、 次 の と お り と す る 。
チ ャ ネ ル 間 隔 ５ ０ Ｍ Ｈ ｚ
搬 送 波 周 波 数 ±（ ２ ５ Ｍ Ｈ ｚ ～ ３ ０ Ｍ Ｈ ｚ ） 搬 送 波 周 波 数 ±（ ３ ０ Ｍ Ｈ ｚ ～ １ ２ ５ Ｍ Ｈ ｚ ） チ ャ ネ ル 間 隔 １ ０ ０ Ｍ Ｈ ｚ
搬 送 波 周 波 数 ±（ ５ ０ Ｍ Ｈ ｚ ～ ６ ０ Ｍ Ｈ ｚ ） 搬 送 波 周 波 数 ±（ ６ ０ Ｍ Ｈ ｚ ～ ２ ５ ０ Ｍ Ｈ ｚ ） チ ャ ネ ル 間 隔 ２ ０ ０ Ｍ Ｈ ｚ
搬 送 波 周 波 数 ±（ １ ０ ０ Ｍ Ｈ ｚ ～ １ ２ ０ Ｍ Ｈ ｚ ） 搬 送 波 周 波 数 ±（ １ ２ ０ Ｍ Ｈ ｚ ～ ５ ０ ０ Ｍ Ｈ ｚ ） チ ャ ネ ル 間 隔 ４ ０ ０ Ｍ Ｈ ｚ
搬 送 波 周 波 数 ±（ ２ ０ ０ Ｍ Ｈ ｚ ～ ２ ４ ０ Ｍ Ｈ ｚ ） 搬 送 波 周 波 数 ±（ ２ ４ ０ Ｍ Ｈ ｚ ～ １ ０ ０ ０ Ｍ Ｈ ｚ ）
注 ２ 掃 引 時 間 は 、 １ デ ー タ 点 当 た り １ バ ー ス ト 周 期 以 上 と な る 時 間 と す る 。
（ ２ ） 不 要 発 射 振 幅 測 定 時 の ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 は 、 次 の と お り と す る 。 中 心 周 波 数 探 索 し た 不 要 発 射 の 周 波 数
掃 引 周 波 数 幅 ０ Ｈ ｚ 分 解 能 帯 域 幅 １ Ｍ Ｈ ｚ
ビ デ オ 帯 域 幅 分 解 能 帯 域 幅 の ３ 倍 程 度 掃 引 時 間 測 定 精 度 が 保 証 さ れ る 時 間
Ｙ 軸 ス ケ ー ル １ ０ ｄ Ｂ ／ Ｄ ｉ ｖ
入 力 レ ベ ル 最 大 の ダ イ ナ ミ ッ ク レ ン ジ と な る 値 掃 引 モ ー ド 単 掃 引
検 波 モ ー ド Ｒ Ｍ Ｓ
（ ３ ） 不 要 発 射 振 幅 測 定 時 の ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 は 、 次 の と お り と す る 。 中 心 周 波 数 探 索 し た 不 要 発 射 の 周 波 数
掃 引 周 波 数 幅 １ Ｍ Ｈ ｚ 分 解 能 帯 域 幅 ３ ０ ｋ Ｈ ｚ
ビ デ オ 帯 域 幅 分 解 能 帯 域 幅 と 同 程 度
掃 引 時 間 測 定 精 度 が 保 証 さ れ る 時 間 （ 注 ３ ）
Ｙ 軸 ス ケ ー ル １ ０ ｄ Ｂ ／ Ｄ ｉ ｖ
入 力 レ ベ ル 最 大 の ダ イ ナ ミ ッ ク レ ン ジ と な る 値
掃 引 モ ー ド 単 掃 引
検 波 モ ー ド Ｒ Ｍ Ｓ
注 ３ 掃 引 時 間 は 、 （ デ ー タ 点 数 ×バ ー ス ト 周 期 ×任 意 の 自 然 数 ） と す る 。 ３ 受 験 機 器 の 状 態
（ １ ） 受 験 機 器 制 御 用 空 中 線 （ 又 は 試 験 用 空 中 線 ） を 使 用 し て 外 部 試 験 装 置 と 接 続 す る 。
（ ２ ） 試 験 周 波 数 及 び 最 大 出 力 に 設 定 し 、 継 続 的 バ ー ス ト 送 信 状 態 と す る 。
（ ３ ） 空 中 線 の 指 向 性 方 向 を 固 定 す る 。
（ ４ ） キ ー 操 作 、 制 御 器 又 は 外 部 試 験 装 置 を 用 い て 帯 域 外 領 域 に お け る 不 要 発 射 の 強 度 が 最 大 と な る 状 態 に 設 定 す る 。
４ 測 定 操 作 手 順
（ １ ） ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 を ２ （ １ ） と す る 。
（ ２ ） Ｅ Ｉ Ｒ Ｐ の ３ 次 元 走 査 を 行 い 、 受 験 機 器 の 不 要 発 射 が 最 大 と な る 方 向 に 試 験 用 空 中 線 を 配 置 す る 。
（ ３ ） 探 索 し た 不 要 発 射 の Ｅ Ｉ Ｒ Ｐ の 最 大 値 が 許 容 値 以 下 の 場 合 は 、 こ の 最 大 値 を 測 定 値 と す る 。
（ ４ ） 探 索 し た 不 要 発 射 の Ｅ Ｉ Ｒ Ｐ が 許 容 値 を 超 え る 場 合 は 、 ス ペ ク ト ル ア ナ ラ イ ザ の 中 心 周 波 数 の 設 定 精 度 を 高 め る た め 、 掃 引 周 波 数 幅 を １ ０ ０ Ｍ Ｈ ｚ 、 １ ０ Ｍ Ｈ ｚ 、 １ Ｍ Ｈ ｚ と い う よ う に 分 解 能 帯 域 幅 の １ ０ 倍 程 度 ま で 順 次 狭 く し て 不 要 発 射 の 周 波 数 を 求 め る 。
（ ５ ） ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 を ２ （ ２ ） と し 、 不 要 発 射 の 全 放 射 面 に お け る Ｔ Ｒ Ｐ を 求 め て 測 定 値 （ バ ー ス ト 内 平 均 電 力 ） と す る 。
（ ６ ） 搬 送 波 近 傍 の 測 定 に お い て 、 上 記 （ ５ ） で 求 め た 測 定 値 が 許 容 値 を 超 え る 場 合 は 、 ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 を ２ （ ３ ） と し 、 掃 引 周 波 数 幅 内 の 電 力 総 和 （ ＰＳ ） を 計 算 し 、 不 要 発 射 の 全 放 射 面 に お け る Ｔ Ｒ Ｐ を 求 め る 。
（ ７ ） 上 記 （ ６ ） で 求 め た Ｔ Ｒ Ｐ に バ ー ス ト 時 間 率 の 逆 数 を 乗 じ た 値 を 測 定 値 と す る 。 ５ 結 果 の 表 示
不 要 発 射 の 強 度 の 測 定 値 を 測 定 帯 域 ご と に 離 調 周 波 数 と と も に 、 技 術 基 準 で 規 定 す る 単 位 で 表 示 す る 。
６ そ の 他 の 条 件
（ １ ） ２ （ １ ） で 規 定 す る 掃 引 周 波 数 幅 は 、 （ 分 解 能 帯 域 幅 ／ ２ ） の 帯 域 幅 分 内 側 に 設 定 し て も よ い 。
（ ２ ） ３ （ ４ ） で 規 定 す る 帯 域 外 領 域 に お け る 不 要 発 射 の 強 度 が 最 大 と な る 状 態 と は 、 変 調
方 式 （ Ｑ Ｐ Ｓ Ｋ 、 １ ６ Ｑ Ａ Ｍ 等 ） 、 サ ブ キ ャ リ ア 間 隔 、 サ ブ キ ャ リ ア 数 等 の 組 合 せ で 決 定 さ れ る 送 信 条 件 の 中 で 、 変 調 過 程 又 は 送 信 部 の 非 線 形 性 に よ る 不 要 発 射 が 最 大 と な る 状 態 で 、 か つ 、 そ の 送 信 条 件 に お い て 最 大 出 力 の 状 態 を い う 。
（ ３ ） ３ （ ４ ） で 規 定 す る 不 要 発 射 の 強 度 が 最 大 と な る 状 態 の 特 定 が 困 難 な 場 合 は 、 推 定 さ れ る 複 数 の 送 信 条 件 で 測 定 を 行 う 。
十 一 ス プ リア ス 発 射又 は 不 要 発 射の 強 度 （帯 域 外 領 域 ）（ ２ ）
適 用 範 囲 ： キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 用 い て 連 続 す る 複 数 の 搬 送 波 を 同 時 に 送 信 す る 送 信 装 置 に 適 用 す る 。
１ 測 定 系 統 図
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ 帯 域 外 領 域 ） （ １ ） 」 を 参 照 す る こ と 。 ２ 測 定 器 の 条 件 等
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ 帯 域 外 領 域 ） （ １ ） 」 を 参 照 す る こ と 。 た だ し 、 ２ （ １ ） 注 １ の 代 わ り に 本 試 験 項 目 の 注 １ を 適 用 す る 。
注 １ 掃 引 周 波 数 幅 は 、 次 の と お り と す る 。 チ ャ ネ ル 間 隔 の 総 和 １ ０ ０ Ｍ Ｈ ｚ
搬 送 波 周 波 数 ±（ ５ ０ Ｍ Ｈ ｚ ～ ６ ０ Ｍ Ｈ ｚ ） 搬 送 波 周 波 数 ±（ ６ ０ Ｍ Ｈ ｚ ～ ２ ５ ０ Ｍ Ｈ ｚ ） チ ャ ネ ル 間 隔 の 総 和 ２ ０ ０ Ｍ Ｈ ｚ
搬 送 波 周 波 数 ±（ １ ０ ０ Ｍ Ｈ ｚ ～ １ ２ ０ Ｍ Ｈ ｚ ） 搬 送 波 周 波 数 ±（ １ ２ ０ Ｍ Ｈ ｚ ～ ５ ０ ０ Ｍ Ｈ ｚ ） チ ャ ネ ル 間 隔 の 総 和 ３ ０ ０ Ｍ Ｈ ｚ
搬 送 波 周 波 数 ±（ １ ５ ０ Ｍ Ｈ ｚ ～ １ ８ ０ Ｍ Ｈ ｚ ） 搬 送 波 周 波 数 ±（ １ ８ ０ Ｍ Ｈ ｚ ～ ７ ５ ０ Ｍ Ｈ ｚ ） チ ャ ネ ル 間 隔 の 総 和 ４ ０ ０ Ｍ Ｈ ｚ
搬 送 波 周 波 数 ±（ ２ ０ ０ Ｍ Ｈ ｚ ～ ２ ４ ０ Ｍ Ｈ ｚ ） 搬 送 波 周 波 数 ±（ ２ ４ ０ Ｍ Ｈ ｚ ～ １ ０ ０ ０ Ｍ Ｈ ｚ ） チ ャ ネ ル 間 隔 の 総 和 ４ ５ ０ Ｍ Ｈ ｚ
搬 送 波 周 波 数 ±（ ２ ２ ５ Ｍ Ｈ ｚ ～ ２ ７ ０ Ｍ Ｈ ｚ ） 搬 送 波 周 波 数 ±（ ２ ７ ０ Ｍ Ｈ ｚ ～ １ １ ２ ５ Ｍ Ｈ ｚ ） チ ャ ネ ル 間 隔 の 総 和 ５ ０ ０ Ｍ Ｈ ｚ
搬 送 波 周 波 数 ±（ ２ ５ ０ Ｍ Ｈ ｚ ～ ３ ０ ０ Ｍ Ｈ ｚ ） 搬 送 波 周 波 数 ±（ ３ ０ ０ Ｍ Ｈ ｚ ～ １ ２ ５ ０ Ｍ Ｈ ｚ ） チ ャ ネ ル 間 隔 の 総 和 ６ ０ ０ Ｍ Ｈ ｚ
搬 送 波 周 波 数 ±（ ３ ０ ０ Ｍ Ｈ ｚ ～ ３ ６ ０ Ｍ Ｈ ｚ ） 搬 送 波 周 波 数 ±（ ３ ６ ０ Ｍ Ｈ ｚ ～ １ ５ ０ ０ Ｍ Ｈ ｚ ） チ ャ ネ ル 間 隔 の 総 和 ６ ５ ０ Ｍ Ｈ ｚ
搬 送 波 周 波 数 ±（ ３ ２ ５ Ｍ Ｈ ｚ ～ ３ ９ ０ Ｍ Ｈ ｚ ） 搬 送 波 周 波 数 ±（ ３ ９ ０ Ｍ Ｈ ｚ ～ １ ６ ２ ５ Ｍ Ｈ ｚ ） チ ャ ネ ル 間 隔 の 総 和 ７ ０ ０ Ｍ Ｈ ｚ
搬 送 波 周 波 数 ±（ ３ ５ ０ Ｍ Ｈ ｚ ～ ４ ２ ０ Ｍ Ｈ ｚ ） 搬 送 波 周 波 数 ±（ ４ ２ ０ Ｍ Ｈ ｚ ～ １ ７ ５ ０ Ｍ Ｈ ｚ ）
チ ャ ネ ル 間 隔 の 総 和 ８ ０ ０ Ｍ Ｈ ｚ
搬 送 波 周 波 数 ±（ ４ ０ ０ Ｍ Ｈ ｚ ～ ４ ８ ０ Ｍ Ｈ ｚ ） 搬 送 波 周 波 数 ±（ ４ ８ ０ Ｍ Ｈ ｚ ～ ２ ０ ０ ０ Ｍ Ｈ ｚ ） ３ 受 験 機 器 の 状 態
（ １ ） キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 構 成 し 、 連 続 す る 複 数 の 搬 送 波 を 同 時 に 送 信 す る 。
（ ２ ） そ の 他 は 、 「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ 帯 域 外 領 域 ） （ １ ） 」 を 参 照 す る こ と 。
４ 測 定 操 作 手 順
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ 帯 域 外 領 域 ） （ １ ） 」 を 参 照 す る こ と 。 ５ 結 果 の 表 示
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ 帯 域 外 領 域 ） （ １ ） 」 を 参 照 す る こ と 。 ６ そ の 他 の 条 件
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ 帯 域 外 領 域 ） （ １ ） 」 を 参 照 す る こ と 。
十 二 ス プ リア ス 発 射又 は 不 要 発 射の 強 度 （帯 域 外 領 域 ）（ ３ ）
適 用 範 囲 ： キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 用 い て 連 続 し な い 複 数 の 搬 送 波 を 同 時 に 送 信 す る 送 信 装 置 に 適 用 す る 。
１ 測 定 系 統 図
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ 帯 域 外 領 域 ） （ １ ） 」 を 参 照 す る こ と 。 ２ 測 定 器 の 条 件 等
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ 帯 域 外 領 域 ） （ １ ） 」 を 参 照 す る こ と 。 ３ 受 験 機 器 の 状 態
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ 帯 域 外 領 域 ） （ １ ） 」 を 参 照 す る こ と 。 ４ 測 定 操 作 手 順
（ １ ） 各 搬 送 波 に つ い て 、 帯 域 外 領 域 に お け る 不 要 発 射 の 強 度 を 測 定 す る 。
（ ２ ） 測 定 手 順 は 、 「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ 帯 域 外 領 域 ） （ １ ） 」 を 参 照 す る こ と 。
５ 結 果 の 表 示
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ 帯 域 外 領 域 ） （ １ ） 」 を 参 照 す る こ と 。 ６ そ の 他 の 条 件
（ １ ） 同 時 に 発 射 す る 複 数 の 搬 送 波 の 周 波 数 の う ち 最 も 高 い 周 波 数 よ り 高 い 周 波 数 に お い て は 当 該 最 も 高 い 周 波 数 の 搬 送 波 、 最 も 低 い 周 波 数 よ り 低 い 周 波 数 に お い て は 当 該 最 も 低 い 周 波 数 の 搬 送 波 の チ ャ ネ ル 間 隔 に 応 じ た 試 験 を 行 う 。
（ ２ ） 同 時 に 発 射 す る 複 数 の 搬 送 波 の 間 の 周 波 数 範 囲 に お い て は 、 各 搬 送 波 に 関 す る 試 験 を 行 う 。 た だ し 、 複 数 の 搬 送 波 の う ち 、 一 の 搬 送 波 の チ ャ ネ ル 間 隔 に 応 じ た 周 波 数 範 囲 と 他 の 搬 送 波 の チ ャ ネ ル 間 隔 に 応 じ た 周 波 数 範 囲 が 重 複 す る 場 合 に あ っ て は 、 当 該 一 の 搬 送 波 の チ ャ ネ ル 間 隔 に 応 じ た 許 容 値 又 は 当 該 他 の 搬 送 波 の チ ャ ネ ル 間 隔 に 応 じ た 許 容 値 を 満 た す こ と を 確 認 す る 。
（ ３ ） そ の 他 は 、 「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ 帯 域 外 領 域 ） （ １ ） 」 を 参 照 す る こ と 。
十 三 ス プ リア ス 発 射又 は 不 要 発 射の 強 度 （ス プ リ ア ス 領域 ） （ １）
適 用 範 囲 ： 一 の 搬 送 波 を 送 信 す る 送 信 装 置 に 適 用 す る 。
１ 測 定 系 統 図
スペクトル
アナライザ コンピュータ 変調信号
発生器
受験機器制御用 空中線 受験機器
外部 試験装置 制御器
２ 測 定 器 の 条 件 等
（ １ ） 不 要 発 射 探 索 時 の ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 は 、 次 の と お り と す る 。 掃 引 周 波 数 幅 ６ Ｇ Ｈ ｚ ～ １ ２ ． ７ ５ Ｇ Ｈ ｚ
１ ２ ． ７ ５ Ｇ Ｈ ｚ ～ 送 信 周 波 数 帯 域 の 上 限 周 波 数 の ２ 倍 分 解 能 帯 域 幅 １ Ｍ Ｈ ｚ
ビ デ オ 帯 域 幅 分 解 能 帯 域 幅 と 同 程 度
掃 引 時 間 測 定 精 度 が 保 証 さ れ る 時 間 （ 注 １ ） Ｙ 軸 ス ケ ー ル １ ０ ｄ Ｂ ／ Ｄ ｉ ｖ
入 力 レ ベ ル 最 大 の ダ イ ナ ミ ッ ク レ ン ジ と な る 値 （ 例 ミ キ サ 入 力 に お け る 搬 送 波 の レ ベ ル が － １ ０ ～ － １ ５ ｄ Ｂ ｍ 程 度 ）
デ ー タ 点 数 ４ ０ ０ 点 以 上 （ 例 １ ０ ０ １ 点 ）
掃 引 モ ー ド 単 掃 引
検 波 モ ー ド ポ ジ テ ィ ブ ピ ー ク
注 １ 掃 引 時 間 は 、 １ デ ー タ 点 当 た り １ バ ー ス ト 周 期 以 上 と な る 時 間 と す る 。
（ ２ ） 不 要 発 射 振 幅 測 定 時 の ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 は 、 次 の と お り と す る 。 中 心 周 波 数 探 索 し た 不 要 発 射 の 周 波 数
掃 引 周 波 数 幅 ０ Ｈ ｚ 分 解 能 帯 域 幅 １ Ｍ Ｈ ｚ
ビ デ オ 帯 域 幅 分 解 能 帯 域 幅 の ３ 倍 程 度 掃 引 時 間 測 定 精 度 が 保 証 さ れ る 時 間 Ｙ 軸 ス ケ ー ル １ ０ ｄ Ｂ ／ Ｄ ｉ ｖ
入 力 レ ベ ル 最 大 の ダ イ ナ ミ ッ ク レ ン ジ と な る 値
掃 引 モ ー ド 単 掃 引
検 波 モ ー ド Ｒ Ｍ Ｓ
３ 受 験 機 器 の 状 態
（ １ ） 受 験 機 器 制 御 用 空 中 線 （ 又 は 試 験 用 空 中 線 ） を 使 用 し て 外 部 試 験 装 置 と 接 続 す る 。
（ ２ ） 試 験 周 波 数 及 び 最 大 出 力 に 設 定 し 、 継 続 的 バ ー ス ト 送 信 状 態 と す る 。
（ ３ ） 空 中 線 の 指 向 性 方 向 を 固 定 す る 。
（ ４ ） キ ー 操 作 、 制 御 器 又 は 外 部 試 験 装 置 を 用 い て ス プ リ ア ス 領 域 に お け る 不 要 発 射 の 強 度 が 最 大 と な る 状 態 に 設 定 す る 。
４ 測 定 操 作 手 順
（ １ ） ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 を ２ （ １ ） と す る 。
（ ２ ） Ｅ Ｉ Ｒ Ｐ の ３ 次 元 走 査 を 行 い 、 受 験 機 器 の 不 要 発 射 が 最 大 と な る 方 向 に 試 験 用 空 中 線 を 配 置 す る 。 た だ し 、 送 信 帯 域 を 探 索 す る 場 合 は 、 注 ２ に 規 定 す る 周 波 数 範 囲 と す る 。
注 ２ チ ャ ネ ル 間 隔 に よ り 、 次 の 周 波 数 範 囲 と す る 。
チ ャ ネ ル 間 隔 ５ ０ Ｍ Ｈ ｚ 搬 送 波 周 波 数 ±１ ２ ５ Ｍ Ｈ ｚ 以 上
チ ャ ネ ル 間 隔 １ ０ ０ Ｍ Ｈ ｚ 搬 送 波 周 波 数 ±２ ５ ０ Ｍ Ｈ ｚ 以 上 チ ャ ネ ル 間 隔 ２ ０ ０ Ｍ Ｈ ｚ 搬 送 波 周 波 数 ±５ ０ ０ Ｍ Ｈ ｚ 以 上 チ ャ ネ ル 間 隔 ４ ０ ０ Ｍ Ｈ ｚ 搬 送 波 周 波 数 ±１ ０ ０ ０ Ｍ Ｈ ｚ 以 上
（ ３ ） 探 索 し た 不 要 発 射 の Ｅ Ｉ Ｒ Ｐ の 最 大 値 が 許 容 値 以 下 の 場 合 は 、 こ の 最 大 値 を 測 定 値 と す る 。
（ ４ ） 探 索 し た 不 要 発 射 の Ｅ Ｉ Ｒ Ｐ が 許 容 値 を 超 え る 場 合 は 、 ス ペ ク ト ル ア ナ ラ イ ザ の 中 心 周 波 数 の 設 定 精 度 を 高 め る た め 、 掃 引 周 波 数 幅 を １ ０ ０ Ｍ Ｈ ｚ 、 １ ０ Ｍ Ｈ ｚ 、 １ Ｍ Ｈ ｚ と い う よ う に 分 解 能 帯 域 幅 の １ ０ 倍 程 度 ま で 順 次 狭 く し て 不 要 発 射 の 周 波 数 を 求 め る 。
（ ５ ） ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 を ２ （ ２ ） と し 、 不 要 発 射 の 全 放 射 面 に お け る Ｔ Ｒ Ｐ を 求 め て 測 定 値 （ バ ー ス ト 内 平 均 電 力 ） と す る 。
５ 結 果 の 表 示
（ １ ） 不 要 発 射 の 強 度 の 測 定 値 を 測 定 帯 域 ご と に 周 波 数 と と も に 、 技 術 基 準 で 規 定 す る 単 位 で 表 示 す る 。
（ ２ ） 多 数 点 を 表 示 す る 場 合 は 、 許 容 値 の 帯 域 ご と に レ ベ ル の 降 順 に 並 べ て 表 示 す る 。 ６ そ の 他 の 条 件
（ １ ） ２ （ １ ） で 規 定 す る 掃 引 周 波 数 幅 は 、 （ 分 解 能 帯 域 幅 ／ ２ ） の 帯 域 幅 分 内 側 に 設 定 し て も よ い 。
（ ２ ） そ の 他 は 、 「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ 帯 域 外 領 域 ） （ １ ） 」 を 参 照 す る こ と 。
十 四 ス プ リア ス 発 射又 は 不 要 発 射の 強 度 （ス プ リ ア ス 領域 ） （ ２）
適 用 範 囲 ： キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 用 い て 連 続 す る 複 数 の 搬 送 波 を 同 時 に 送 信 す る 送 信 装 置 に 適 用 す る 。
１ 測 定 系 統 図
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ ス プ リ ア ス 領 域 ） （ １ ） 」 を 参 照 す る こ と 。 ２ 測 定 器 の 条 件 等
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ ス プ リ ア ス 領 域 ） （ １ ） 」 を 参 照 す る こ と 。 ３ 受 験 機 器 の 状 態
（ １ ） キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 構 成 し 、 連 続 す る 複 数 の 搬 送 波 を 同 時 に 送 信 す る 。
（ ２ ） そ の 他 は 、 「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ ス プ リ ア ス 領 域 ） （ １ ） 」 を 参 照 す る こ と 。
４ 測 定 操 作 手 順
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ ス プ リ ア ス 領 域 ） （ １ ） 」 を 参 照 す る こ と 。 た だ し 、 ４ （ ２ ） の 手 順 に お い て 、 注 ２ の 代 わ り に 本 試 験 項 目 の 注 １ を 適 用 す る 。
注 １ チ ャ ネ ル 間 隔 の 総 和 に よ り 、 次 の 周 波 数 範 囲 と す る 。
チ ャ ネ ル 間 隔 の 総 和 １ ０ ０ Ｍ Ｈ ｚ 搬 送 波 周 波 数 ±２ ５ ０ Ｍ Ｈ ｚ 以 上 チ ャ ネ ル 間 隔 の 総 和 ２ ０ ０ Ｍ Ｈ ｚ 搬 送 波 周 波 数 ±５ ０ ０ Ｍ Ｈ ｚ 以 上 チ ャ ネ ル 間 隔 の 総 和 ３ ０ ０ Ｍ Ｈ ｚ 搬 送 波 周 波 数 ±７ ５ ０ Ｍ Ｈ ｚ 以 上 チ ャ ネ ル 間 隔 の 総 和 ４ ０ ０ Ｍ Ｈ ｚ 搬 送 波 周 波 数 ±１ ０ ０ ０ Ｍ Ｈ ｚ 以 上 チ ャ ネ ル 間 隔 の 総 和 ４ ５ ０ Ｍ Ｈ ｚ 搬 送 波 周 波 数 ±１ １ ２ ５ Ｍ Ｈ ｚ 以 上 チ ャ ネ ル 間 隔 の 総 和 ５ ０ ０ Ｍ Ｈ ｚ 搬 送 波 周 波 数 ±１ ２ ５ ０ Ｍ Ｈ ｚ 以 上 チ ャ ネ ル 間 隔 の 総 和 ６ ０ ０ Ｍ Ｈ ｚ 搬 送 波 周 波 数 ±１ ５ ０ ０ Ｍ Ｈ ｚ 以 上 チ ャ ネ ル 間 隔 の 総 和 ６ ５ ０ Ｍ Ｈ ｚ 搬 送 波 周 波 数 ±１ ６ ２ ５ Ｍ Ｈ ｚ 以 上
チ ャ ネ ル 間 隔 の 総 和 ７ ０ ０ Ｍ Ｈ ｚ 搬 送 波 周 波 数 ±１ ７ ５ ０ Ｍ Ｈ ｚ 以 上 チ ャ ネ ル 間 隔 の 総 和 ８ ０ ０ Ｍ Ｈ ｚ 搬 送 波 周 波 数 ±２ ０ ０ ０ Ｍ Ｈ ｚ 以 上 ５ 結 果 の 表 示
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ ス プ リ ア ス 領 域 ） （ １ ） 」 を 参 照 す る こ と 。 ６ そ の 他 の 条 件
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ ス プ リ ア ス 領 域 ） （ １ ） 」 を 参 照 す る こ と 。
十 五 ス プ リア ス 発 射又 は 不 要 発 射の 強 度 （ス プ リ ア ス 領域 ） （ ３）
適 用 範 囲 ： キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 用 い て 連 続 し な い 複 数 の 搬 送 波 を 同 時 に 送 信 す る 送 信 装 置 に 適 用 す る 。
１ 測 定 系 統 図
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ ス プ リ ア ス 領 域 ） （ １ ） 」 を 参 照 す る こ と 。 ２ 測 定 器 の 条 件 等
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ ス プ リ ア ス 領 域 ） （ １ ） 」 を 参 照 す る こ と 。 ３ 受 験 機 器 の 状 態
（ １ ） キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 構 成 し 、 連 続 し な い 複 数 の 搬 送 波 を 同 時 に 送 信 す る 。
（ ２ ） そ の 他 は 、 「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ ス プ リ ア ス 領 域 ） （ １ ） 」 を 参 照 す る こ と 。
４ 測 定 操 作 手 順
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ ス プ リ ア ス 領 域 ） （ １ ） 」 を 参 照 す る こ と 。 ５ 結 果 の 表 示
「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ ス プ リ ア ス 領 域 ） （ １ ） 」 を 参 照 す る こ と 。 ６ そ の 他 の 条 件
（ １ ） 各 搬 送 波 に 関 す る 許 容 値 を 満 た す こ と を 確 認 す る 。 た だ し 、 複 数 の 搬 送 波 の う ち 、 一 の 搬 送 波 の チ ャ ネ ル 間 隔 に 応 じ た 周 波 数 範 囲 と 他 の 搬 送 波 の チ ャ ネ ル 間 隔 に 応 じ た 周 波 数 範 囲 が 重 複 す る 場 合 に あ っ て は 、 当 該 一 の 搬 送 波 の チ ャ ネ ル 間 隔 に 応 じ た 許 容 値 又 は 当 該 他 の 搬 送 波 の チ ャ ネ ル 間 隔 に 応 じ た 許 容 値 の う ち い ず れ か 高 い 方 を 適 用 す る 。
（ ２ ） そ の 他 は 「 ス プ リ ア ス 発 射 又 は 不 要 発 射 の 強 度 （ ス プ リ ア ス 領 域 ） （ １ ） 」 を 参 照 す る こ と 。
十 六 空 中 線電 力 の 偏差 （ １ ）
適 用 範 囲 ： 一 の 搬 送 波 を 送 信 す る 送 信 装 置 に 適 用 す る 。 １ 測 定 系 統 図
電力計 コンピュータ 変調信号
発生器
受験機器制御用 空中線 受験機器
外部 試験装置 制御器
２ 測 定 器 の 条 件 等
電 力 計 の 型 式 は 、 熱 電 対 、 サ ー ミ ス タ 等 に よ る 熱 電 変 換 型 又 は こ れ ら と 同 等 の 性 能 が あ る も の と す る 。
３ 受 験 機 器 の 状 態
（ １ ） 受 験 機 器 制 御 用 空 中 線 （ 又 は 試 験 用 空 中 線 ） を 使 用 し て 外 部 試 験 装 置 と 接 続 す る 。
（ ２ ） 試 験 周 波 数 及 び 最 大 出 力 に 設 定 し 、 継 続 的 バ ー ス ト 送 信 状 態 と す る 。
（ ３ ） 空 中 線 の 指 向 性 方 向 を 固 定 す る 。
（ ４ ） キ ー 操 作 、 制 御 器 又 は 外 部 試 験 装 置 を 用 い て 空 中 線 電 力 が 最 大 と な る よ う に 設 定 す る 。
４ 測 定 操 作 手 順
（ １ ） Ｅ Ｉ Ｒ Ｐ の ３ 次 元 走 査 を 行 い 、 受 験 機 器 の 空 中 線 電 力 が 最 大 と な る 方 向 に 試 験 用 空 中 線 を 配 置 す る 。
（ ２ ） 全 放 射 面 に お け る Ｔ Ｒ Ｐ を 求 め る 。
（ ３ ） 上 記 （ ２ ） で 求 め た Ｔ Ｒ Ｐ に バ ー ス ト 時 間 率 の 逆 数 を 乗 じ た 値 を 測 定 値 と す る 。 ５ 結 果 の 表 示
空 中 線 電 力 の 測 定 値 を Ｗ 単 位 で 、 定 格 （ 工 事 設 計 書 に 記 載 さ れ る ） の 空 中 線 電 力 に 対 す る 偏 差 を ％ 単 位 で （ ＋ ） ま た は （ － ） の 符 号 を つ け て 表 示 す る 。
６ そ の 他 の 条 件
（ １ ） ２ に お い て 、 ス ペ ク ト ル ア ナ ラ イ ザ の 検 波 モ ー ド を Ｒ Ｍ Ｓ に 設 定 し て 測 定 す る 場 合 は 、 電 力 計 に 代 え て ス ペ ク ト ル ア ナ ラ イ ザ を 用 い て も よ い 。 た だ し 、 電 力 計 を 用 い た 測 定 結 果 と 同 等 と な る こ と を 事 前 に 確 認 す る 。 （ 注 １ ）
注 １ ス ペ ク ト ル ア ナ ラ イ ザ の 中 心 周 波 数 を 搬 送 波 周 波 数 、 掃 引 周 波 数 幅 を 技 術 基 準 で 規 定 す る 占 有 周 波 数 帯 幅 、 掃 引 時 間 を （ デ ー タ 点 数 ×１ フ レ ー ム 時 間 （ １ ０ ｍ ｓ ） ） 、 表 示 モ ー ド を Ｒ Ｍ Ｓ 平 均 、 掃 引 回 数 を １ ０ 回 以 上 に 設 定 し て 掃 引 周 波 数 幅 内 の 電 力 総 和 を 求 め る 。 全 放 射 面 に お け る Ｔ Ｒ Ｐ を 求 め 、 バ ー ス ト 時 間 率 の 逆 数 を 乗 じ た 値 を 測 定 値 と す る 。
（ ２ ） ３ （ ４ ） で 規 定 す る 空 中 線 電 力 が 最 大 と な る 状 態 と は 、 変 調 方 式 （ Ｑ Ｐ Ｓ Ｋ 、 １ ６ Ｑ Ａ Ｍ 等 ） 、 サ ブ キ ャ リ ア 間 隔 、 サ ブ キ ャ リ ア 数 等 の 組 合 せ で 決 定 さ れ る 中 で 、 最 大 送 信 電 力 と な る 状 態 を い う 。
（ ３ ） ３ （ ４ ） で 規 定 す る 空 中 線 電 力 が 最 大 と な る 状 態 の 特 定 が 困 難 な 場 合 は 、 推 定 さ れ る 複 数 の 送 信 条 件 で 測 定 を 行 う 。
十 七 空 中 線電 力 の 偏差 （ ２ ）
適 用 範 囲 ： キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 用 い て 連 続 す る 複 数 の 搬 送 波 を 同 時 に 送 信 す る 送 信 装 置 に 適 用 す る 。
１ 測 定 系 統 図
「 空 中 線 電 力 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。 ２ 測 定 器 の 条 件 等
「 空 中 線 電 力 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。 ３ 受 験 機 器 の 状 態
（ １ ） キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 構 成 し 、 連 続 す る 複 数 の 搬 送 波 を 同 時 に 送 信 す る 。
（ ２ ） そ の 他 は 、 「 空 中 線 電 力 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。 ４ 測 定 操 作 手 順
（ １ ） 「 空 中 線 電 力 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。
（ ２ ） 連 続 す る 複 数 の 搬 送 波 の 空 中 線 電 力 の 総 和 を 求 め る 。 ５ 結 果 の 表 示
（ １ ） 「 空 中 線 電 力 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。
（ ２ ） 空 中 線 電 力 の 総 和 を 求 め た と き は 、 測 定 値 の 総 和 の ほ か 、 各 空 中 線 端 子 の 測 定 値 を 表 示 す る 。
６ そ の 他 の 条 件
「 空 中 線 電 力 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。
十 八 空 中 線電 力 の 偏差 （ ３ ）
適 用 範 囲 ： キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 用 い て 連 続 し な い 複 数 の 搬 送 波 を 同 時 に 送 信 す る 送 信 装 置 に 適 用 す る 。
１ 測 定 系 統 図
「 空 中 線 電 力 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。 ２ 測 定 器 の 条 件 等
「 空 中 線 電 力 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。 ３ 受 験 機 器 の 状 態
（ １ ） キ ャ リ ア ア グ リ ゲ ー シ ョ ン を 構 成 し 、 連 続 し な い 複 数 の 搬 送 波 を 同 時 に 送 信 す る 。
（ ２ ） そ の 他 は 、 「 空 中 線 電 力 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。 ４ 測 定 操 作 手 順
（ １ ） 「 空 中 線 電 力 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。
（ ２ ） 複 数 の 搬 送 波 の 空 中 線 電 力 の 総 和 を 求 め る 。 ５ 結 果 の 表 示
（ １ ） 「 空 中 線 電 力 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。
（ ２ ） 空 中 線 電 力 の 総 和 を 求 め た と き は 、 測 定 値 の 総 和 の ほ か 、 各 空 中 線 端 子 の 測 定 値 を 表 示 す る 。
６ そ の 他 の 条 件
「 空 中 線 電 力 の 偏 差 （ １ ） 」 を 参 照 す る こ と 。
十 九 隣 接 チャ ネ ル 漏え い 電 力 （ １）
適 用 範 囲 ： 一 の 搬 送 波 を 送 信 す る 送 信 装 置 に 適 用 す る 。 １ 測 定 系 統 図
スペクトル
アナライザ コンピュータ 変調信号
発生器
受験機器制御用 空中線 受験機器
外部 試験装置 制御器
２ 測 定 器 の 条 件 等
（ １ ） ス ペ ク ト ル ア ナ ラ イ ザ の 設 定 は 、 次 の と お り と す る 。
中 心 周 波 数 測 定 操 作 手 順 に 示 す 周 波 数 （ 注 １ ） 掃 引 周 波 数 幅 測 定 操 作 手 順 に 示 す 周 波 数 幅 （ 注 １ ） 分 解 能 帯 域 幅 ３ ｋ Ｈ ｚ ～ ３ ０ ０ ｋ Ｈ ｚ
ビ デ オ 帯 域 幅 分 解 能 帯 域 幅 の ３ 倍 程 度
掃 引 時 間 測 定 精 度 が 保 証 さ れ る 時 間 （ 注 ２ ） Ｙ 軸 ス ケ ー ル １ ０ ｄ Ｂ ／ Ｄ ｉ ｖ
入 力 レ ベ ル 最 大 の ダ イ ナ ミ ッ ク レ ン ジ と な る 値
