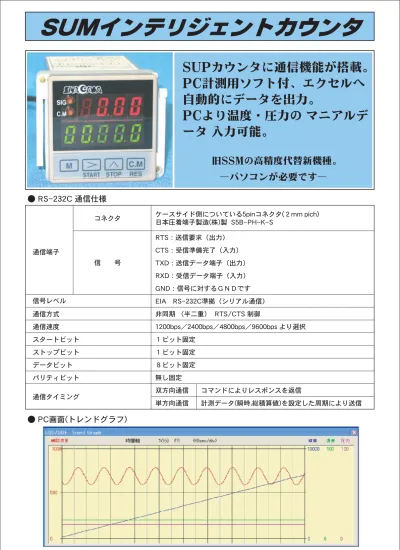

● PC画面(トレンドグラフ)
● RS-232C 通信仕様
通信端子 コネクタ 信 号 ケースサイド側についている5pinコネクタ(２mm pich) 日本圧着端子製造(株)製 S5B-PH-K-S RTS：送信要求（出力） CTS：受信準備完了（入力） TXD：送信データ端子（出力） RXD：受信データ端子（入力） GND：信号に対するＧＮＤです 信号レベル EIA RS-232C準拠（シリアル通信） 通信方式 非同期 （半二重） RTS/CTS 制御 通信速度 1200bps／2400bps／4800bps／9600bps より選択 スタートビット １ビット固定 ストップビット １ビット固定 データビット ８ビット固定 パリティビット 無し固定 通信タイミング 双方向通信 コマンドによりレスポンスを返信 単方向通信 計測データ(瞬時,総積算値)を設定した周期により送信● 計測レイアウト例
RS 232C 積算パルス SUM型インテリ ジェントカウンタ ガスメータ gas out gas in P C (SUMソフト)●特長
1 SUMカウンタはRS232C通信機能付です。SUPの機能を総て備えています。 2 本器はSUM型瞬間・積算デジタルカウンタからのデジタル情報をRS232Cシリアル通信でパソコン上に落し、 エクセルで自動的にデータ出力をします。 3 4 PC上に瞬時・積算流量のトレンドグラフ表示等ができます。 PCより温度・圧力のマニアル入力でノルマル流量演算も可能です。(温圧センサー取付不可)● SUM用システム仕様
項 目 仕 様 Windows OS,1024×768ピクセル表示用 概 要 ソフト 動作環境 エクセル97以降のバージョン動作 瞬間流量（自動計測） 積算流量（自動計測） 温度（PCよりマニアル入力のみ） 動 作 処理情報 圧力（PCよりマニアル入力のみ） 1 カウンタトータル積算値リセット機能 2 トレンドグラフ表示 3 瞬間流量と積算値および温圧のデジタル表示 4 エクセルへ自動取り込み 主な機能 5 温圧補正(ノルマル演算) ケーブル 5ピン PHR-5 −9ピンDsub(メス)×3m メディア CD-ROM 5インチCD1枚 SUM ガスメータに適合したパラメータを設定後出荷 ハード AC電源ケーブル2m1本 センサーケーブル5m1本、 (ガスメータによりコネクタは異なります） SUM-PC間 付 属 品 電源用 信号用 ※ SUMカウンタ表示とは異なる。48 48 107 45± 0 0.6 45± 0 0.6
● 外観寸法図
● 端子台の接続図
パネルカット図
積算同期パルス出力 アナログ出力リセット
パルスセンサ
1
2
3
4
5
6
7
8
IN GND +12V RES GND P.out-+
+
電 源 警報出力 F.G9
10
11
12
13
14
15
16
C C E E AC85 ~264V OUT1 OUT2●仕様 SUM(ハード)
瞬時計測 表示器 赤色LED4桁（上段）表示 文字高：8mm（表示範囲0～9999） 入力換算器 9999～1×10（マイナス9乗）で任意に設定 少数点以下表示 小数点以下1桁～3桁まで表示選択可能 (固定小数演算) 表示単位時間 時・分・秒のいずれかを選択 表示サンプリング 表示を0.0～99.9秒（任意に設定）で平均化 移動平均 入力パルスを1～50（任意に設定）で平均化 分周比 入力パルス数を1/1,1/2,1/3,1/4,1/5,1/6,1/10,1/15,1/20,1/250に分周 オートゼロ時間 1～999秒（任意に設定）後に表示を0にします 積算計測 表示器 緑色LED5桁（下段）表示 文字高：8mm（表示範囲0～99999） 入力換算器 9999～1×10（マイナス9乗）で任意に設定 少数点以下表示 小数点以下1桁～4桁まで表示選択可能（固定小数点演算） オーバー表示 10桁エンドレス表示動作時、最小位桁の小数点が点滅 積算同期パルス出力 通常計測の積算表示と同期出力 同期出力桁1～5桁、出力幅0.01～2秒で任意に設定 信号レベル：NPNオープンコレクタ出力 定格DC30V50mA（Max） リセット リセットキー10秒押し及び、後面端子台入力（即動作）により内部 カウンタをリセット 停電補償 約1ヶ月（ゴールドキャパ0.22F内蔵）20℃ 充電時間3時間以上 センサ入力 標準 NPNオープンコレクタパルス入力(Min10mA以上)または無電圧接点 電圧パルス入力：Low2.0V以下 Hi3.8～30V 入力応答 Hi : 0.001Hz～8kHz Low : 0.001Hz～200Hz（但しduty50%時） センサ電源 DC＋12V 60mA Max（安定化）出力 警報出力 出力演算 瞬時流量表示値と,モードで設定された上限値及び下限値(任意に設定)と の比較により判定出力を行なう。 1ショットの出力時間幅は8段階のうちより選択（10mS～2Sec） 出力方式 判定出力禁止時間 電源ON時及びリセット後より、選択された時間内は警報出力機能停止 判定出力禁止時間は9段階のうちより選択（1～60Sec） 同期出力 出力演算 設定した積算表示桁の表示が変る毎に1パルス出力します 出力方式 アナログ出力 出力レンジ 出力精度 表示値に対して±0.2％F.S.以内（23℃） NPNオープンコレクタ出力2段 最大定格：DC30V 50mA NPNオープンコレクタ出力1段 最大定格:DC30V 50Ma DC1～5V/0～5V(負荷抵抗2kΩ以上)及び4～20mA出力(負荷抵抗500 Ω以下）※ 0～10V出力はオプション。 測定精度 パルス入力に対して±0.05％±1 digit 測定精度 換算器1において±1 digit 測定方式 周期計測演算方式 １～５Ｖレンジ：１/3200 ０～５Ｖレンジ：１/4000 ４～２０ｍＡレンジ：１/3200（オプション） ０～１０Ｖレンジ：１/4000（オプション） 出力分解能 付属品 取り付けアダプタ Y92F-30（1ヶ） オムロン(株)製 単位ラベル品番 品番：LA-133A（1ヶ） 化粧箱 HA-33 (1ヶ)計測カウント 手動カウント 測定精度 ±22ｍＳ（計測のタイムベースが2ｍＳのため及び入力ポート監視タイ マーが20ｍＳのため） 時間カウント 測定精度 ±0.005％±2ｍＳ（Ｘ'ｔａｌの周波数偏差±0.005％ 計測のタイムベースが2ｍＳのためのの為） 連続カウント測定精度 ±0.005％±2ｍＳ（Ｘ'ｔａｌの周波数偏差±0.005％ 計測のタイムベースが2ｍＳのためのの為） 表示器 緑色ＬＥＤ5桁（下段）表示 文字高：8mm （表示範囲0～99999） 入力換算器 無し（入力のパルス数を表示） 小数点以下表示 無し オーバー表示 無し、カウンタは５桁エンドレス表示 計測動作 計測カウントモードタイミングチャート(別途資料参照) 停電補償 無し 逆カウント 計測 測定精度 ±0.005％±2ｍＳ（Ｘ'talの周波数偏差±0.005％、 計測のタイムベースが2ｍＳのための為） 表示器 緑色ＬＥＤ５桁（下段）表示 文字高：８mm 入力換算器 無し 表示単位時間 ××分××．×秒 （表示範囲００分００．０秒～９９分５９．９秒） 計測動作 計測カウントモードタイミングチャート（別途資料参照） オーバー表示 無し、エンドレス表示 停電補償 無し その他 電源 AC85～264V 50/60Hz(フリー電源) 消費電力 約9.5VA 使用温湿度範囲 0～50℃ 30～80％RH（但し、結露しないこと） 重量・外形寸法 約145g 48W×48H×107Dmm 耐電圧 ＡＣ1.5ＫＶ、１分間 絶縁抵抗 50ＭΩ以上（ＤＣ500Ｖ）
● 適合パソコン構成
([SUM] Version 1.1 を使用するには、次のハードウェアおよびソフトウェアが必要です) 対応機種 DOS／V機（IBM PC／AT互換機）*1 NEC PC-98-NXシリーズ *1 *1 RS232Cが標準サポートされ上記のOSがインストールされたモデル *2 インストールするときはコンピュータの管理者アカウント(例えば"administrator")でログインしてください。 Windows Millennium Edition(Windows Me)日本語版 Windows 2000 Professional 日本語版*2 Windows Xp Home Edition 日本語版*2 Windows Xp Professional 日本語版*2 OS アプリケーション Microsoft Excel 97以降（日本語版）CPU Pentium 400MHｚ以上を推奨（Windows Xpの場合はPentiumⅢ800MHｚ以上を推奨） メモリ SUC-SUCLの実行用に 32MB 以上の使用可能メモリ ハードディスク空き容量 インストールに必要な容量・・・・・・約5MB
動作に必要な容量（ファイル保存する場合、相応の容量） ディスプレィ 1024×768ドット以上、16ビットカラー以上
