異種情報源の統合を支援するシステムの実現

DEIM Forum 2016 E6-2

異種情報源の統合を支援するシステムの実現

寺川 文乃 宝珍 輝尚 野宮 浩輝

京都工芸繊維大学 〒606-8585 京都府京都市左京区松ヶ崎橋上町

E-mail: {hochin, nomiya}@kit.ac.jp

あらまし あらまし あらまし あらまし これまでに，異種情報源の統合を目的として，異種情報源統合システムを試作してきた．このシステ ムにはメモリ使用量が多いことと，GUI も含めたシステムになっており汎用性が高くない，という問題があった． 本論文では，メモリ使用量の問題を，結合結果のサイズ推定式を用いて適切な結合順序を決定することによりメモ リ使用量を削減し解決する．そして，GUI も含めたシステムになっており汎用性が高くないという問題を，異種情 報源の統合機能を持つ Java Database Connectivity(JDBC)を作成し，GUI 部分と分離することで解決する．実機による 評価の結果，結合操作の実行時間を増やすことなく，メモリ使用量の大幅な削減ができることを示す． キーワード キーワード キーワード キーワード 異種情報源，JDBC，統合処理

1. はじ め に

は じ め に

は じ め に

は じ め に

コ ン ピ ュ ー タ 技 術 の 発 展 と 普 及 に よ り ， 自 身 の 所 持 す る デ ー タ を 電 子 媒 体 と し て コ ン ピ ュ ー タ 上 で 取 り 扱 う ユ ー ザ が 増 え て き た ． 考 古 学 者 も そ の 内 の 1 人 で あ る ． 彼 ら も 自 身 の 所 持 す る 考 古 学 デ ー タ を 電 子 媒 体 と し ，コ ン ピ ュ ー タ 上 で 取 り 扱 う よ う に な っ て き て い る ． 多 く の 場 合 ， 考 古 学 者 は 自 ら の 判 断 で ど の デ ー タ ベ ー ス ま た は フ ァ イ ル に デ ー タ を 蓄 積 す る か を 決 定 す る ． 従 っ て ，デ ー タ は 統 一 の シ ス テ ム に 蓄 積 さ れ て い な い ． こ の よ う に し て 格 納 さ れ た デ ー タ は 異 種 情 報 源 と な る ． 異 種 情 報 源 を 統 合 利 用 す る 一 つ の 方 法 は ， デ ー タ ベ ー ス の デ ー タ を 別 の デ ー タ ベ ー ス に 変 換 す る 方 法 で あ る ．し か し ，デ ー タ 変 換 は 変 換 の 手 間 が か か る ．ま た ， デ ー タ 変 換 は ， 元 デ ー タ が 頻 繁 に 変 更 さ れ る 場 合 ， 整 合 性 の 維 持 が 困 難 で あ る ． ラ ッ パ ー と メ デ ィ エ ー タ に 基 づ く シ ス テ ム [1]は ，デ ー タ を 変 換 す る こ と な く 異 種 情 報 源 の 統 合 を 可 能 に す る ． ラ ッ パ ー は ア プ リ ケ ー シ ョ ン 固 有 の ク エ リ を ソ ー ス 特 有 の コ マ ン ド や ク エ リ に 変 換 す る こ と で 異 種 情 報 源 へ の ア ク セ ス を 供 給 す る ． メ デ ィ エ ー タ は 異 種 情 報 源 を 統 合 す る た め に 使 わ れ る ． こ の 方 法 は ネ ッ ト ワ ー ク 上 に 分 散 し て い る 異 種 情 報 源 を 前 提 と し て い る ． そ の た め ， 異 種 情 報 源 は サ ー バ コ ン ピ ュ ー タ 上 に あ る 必 要 が あ る ． し か し ， 考 古 学 者 に は PC の サ ー バ 化 は 困 難 な こ と が 多 い ． ま た ， 行 い た い の は ， 一 台 の PC 中 の 異 種 情 報 を 扱 う こ と で あ る ． 王 ら [2] は ユ ー ザ の デ ー タ を サ ー バ に コ ピ ー す る こ と な く ，様 々 な 情 報 源 を 使 う こ と が で き る よ う に し た ． MySQL， PostgreSQL， SQLite， Excel フ ァ イ ル ， CSV フ ァ イ ル を Java Database Connectivity(JDBC)を 通 し て コ ネ ク シ ョ ン を 作 る こ と で ， デ ー タ ベ ー ス と フ ァ イ ル を 統 一 の 方 法 で 使 う こ と が で き る ． 筆 者 ら は デ ー タ の 変 換 ， 計 算 機 の サ ー バ 化 ， 統 合 サ ー バ へ の コ ピ ー を 行 わ な い 異 種 情 報 源 統 合 シ ス テ ム を 実 現 し た [3]．し か し ，こ の シ ス テ ム に は メ モ リ 使 用 量 が 多 い こ と と ， GUI も 含 め た シ ス テ ム に な っ て お り 汎 用 性 が 高 く な い ， と い う 問 題 が あ っ た ． そ こ で 本 論 文 で は ， こ の シ ス テ ム の メ モ リ 使 用 量 の 問 題 を ， 結 合 結 果 の サ イ ズ 推 定 式 を 用 い て 適 切 な 結 合 順 序 を 決 定 す る こ と に よ り メ モ リ 使 用 量 を 削 減 し 解 決 す る ． ま た ， GUI も 含 め た シ ス テ ム に な っ て お り 汎 用 性 が 高 く な い と い う 問 題 を ， 異 種 情 報 源 の 統 合 機 能 を 持 つ JDBC を 作 成 し ， GUI 部 分 と 分 離 す る こ と で 解 決 す る ． ま た ， 実 機 に よ る 評 価 の 結 果 ， 結 合 操 作 の 実 行 時 間 を 増 や す こ と な く ， メ モ リ 使 用 量 の 大 幅 な 削 減 が で き る こ と を 示 す ． 以 降 ， 2.で 筆 者 ら が 以 前 作 成 し た 異 種 情 報 源 統 合 シ ス テ ム に つ い て 述 べ ， 3.で 今 回 作 成 し た 統 合 支 援 シ ス テ ム に つ い て 述 べ る ． 次 に ， 4.で メ モ リ 使 用 量 の 計 測 実 験 と そ の 結 果 に つ い て 述 べ ， 最 後 に 5.で ま と め る ．

2. 異種 情 報 源統 合 シ ステ ム

異 種 情 報 源 統 合 シ ス テ ム

異 種 情 報 源 統 合 シ ス テ ム

異 種 情 報 源 統 合 シ ス テ ム

著 者 ら は Java と JDBC を 使 用 し ， 3 種 類 の デ ー タ ベ ー ス MySQL， PostgreSQL， SQLite， 2 種 類 の フ ァ イ ル Excel，CSV へ の 同 時 接 続 を 行 い ，テ ー ブ ル の 等 結 合 お よ び 射 影 を 行 う 異 種 情 報 源 統 合 シ ス テ ム を 実 現 し た [3]． こ の シ ス テ ム で は ， JDBC を 用 い て デ ー タ ベ ー ス や フ ァ イ ル へ の 接 続 を 行 う た め に 必 要 な 情 報 ，お よ び ， 結 合 条 件 の 入 力 ， 実 行 結 果 の 出 力 を 全 て 1 つ の ウ ィ ン ド ウ で 行 う ． こ の ウ ィ ン ド ウ を 図 1 に 示 す ． 処 理 の 流 れ を 図 2 に 示 す ． ま ず 初 め に 入 力 さ れ た 結 合 条 件 を 分 解 し ， 各 デ ー タ ベ ー ス や フ ァ イ ル に 合 わ せ た ク エ リ に 変 更 す る ． 次 に ， 各 デ ー タ ベ ー ス や フ ァ イ ル へ の 接 続 を 行 い ， テ ー ブ ル の ス キ ー マ 情 報 の 取 得 を 行 っ た 後 ， 使 用 す る テ ー ブ ル ， カ ラ ム が あ る か の 照 合 を 行 う ． そ し て ， 結 合 に 必 要 な デ ー タ の 取 得 を 行 う ． 次 に ， ど の テ ー ブ ル の カ ラ ム か を 判 別 で き る よ う ， テ ー ブ ル 名 を 付 与 す る ． そ し て ， 結 合 操 作 を 行 う ． 結 合

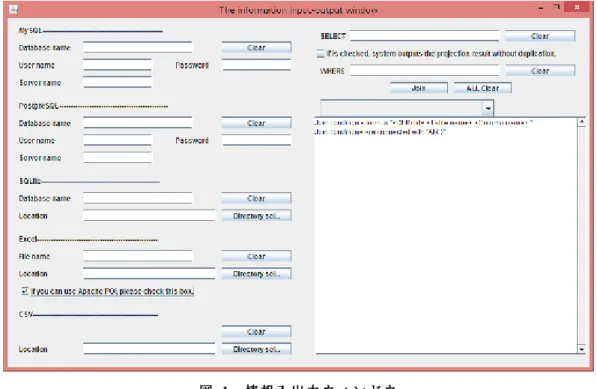

図 図図 図 1 情 報 入 出 力 ウ ィ ン ド ウ情 報 入 出 力 ウ ィ ン ド ウ情 報 入 出 力 ウ ィ ン ド ウ 情 報 入 出 力 ウ ィ ン ド ウ 図 図 図 図 2 異 種 情 報 源 統 合 シ ス テ ム に お け る 処 理 の 流 れ異 種 情 報 源 統 合 シ ス テ ム に お け る 処 理 の 流 れ異 種 情 報 源 統 合 シ ス テ ム に お け る 処 理 の 流 れ異 種 情 報 源 統 合 シ ス テ ム に お け る 処 理 の 流 れ 操 作 に は ソ ー ト・マ ー ジ 結 合 [4]を 使 用 し ，結 合 後 の サ イ ズ が 分 か ら な い こ と か ら ， デ ー タ の 管 理 に は ArrayList を 用 い て い る ．最 後 に ，射 影 を 行 う 場 合 は 射 影 を し ， 結 果 を ウ ィ ン ド ウ に 出 力 す る ． 実 機 に よ る 性 能 評 価 を 行 い ， 100,000 行 の 3 テ ー ブ ル の 結 合 は 実 用 上 問 題 な い 時 間 で 処 理 で き る こ と を 確 認 し た ． し か し ， メ モ リ 使 用 量 が 多 い こ と と ， GUI も 含 め た シ ス テ ム に な っ て お り 汎 用 性 が 高 く な い と い う 問 題 が 残 っ た ．

3. 統合 支 援 シス テ ム

統 合 支 援 シ ス テ ム

統 合 支 援 シ ス テ ム

統 合 支 援 シ ス テ ム

2.で 述 べ た 異 種 情 報 源 統 合 シ ス テ ム に お け る ， メ モ リ 使 用 量 が 多 い と い う 問 題 を ， 結 合 結 果 の サ イ ズ 推 定 と left-deep tree[5]を 用 い て ， メ モ リ 使 用 量 を 削 減 し 解 決 す る ． こ れ ら に つ い て は 付 録 で 概 説 す る ． ま た ， 2. で 述 べ た 異 種 情 報 源 統 合 シ ス テ ム は GUI も 含 め た シ ス テ ム に な っ て お り 汎 用 性 が 高 く な い ． そ こ で ， 異 種 情 報 源 の 統 合 機 能 を 持 つ JDBC を 作 成 し ， GUI 部 分 と 分 離 す る こ と と す る ．

3.1. データ操作 処理

データ操 作 処 理

データ操 作 処 理

データ操 作 処 理

3.1.1. 設計

設 計

設 計

設 計

(1) 結 合 処 理 以 前 の シ ス テ ム で は ユ ー ザ か ら 入 力 さ れ た ク エ リ を 前 か ら 順 に な ぞ り 結 合 操 作 を 行 う も の で あ っ た ． ま た ，全 テ ー ブ ル デ ー タ を ArrayList に 格 納 し ，シ ス テ ム 内 部 で 保 持 し て い た ． こ の 中 に は 一 度 結 合 操 作 に 使 用 し ， 二 度 と 参 照 さ れ な い デ ー タ も 含 ま れ て い た ． ユ ー ザ が 必 要 と し て い る の は 全 て の 結 合 操 作 が 完 了 し た 最 終 結 果 で あ る ． そ こ で ， 本 シ ス テ ム で は left-deep tree を 採 用 す る こ と に よ り ， 結 合 操 作 に 使 用 す る テ ー ブ ル を 1 度 の 参 照 で 済 ま せ る ． ま た ， 結 合 操 作 の 過 程 で で き る リ レ ー シ ョ ン （ 中 間 リ レ ー シ ョ ン ） の サ イ ズ を 抑 え る た め ， 式 （ A.1）を 用 い て ，中 間 リ レ ー シ ョ ン の サ イ ズ が 最 小 に な る 結 合 順 序 を 導 き 出 す ． シ ス テ ム 内 部 の 処 理 の 流 れ は 図 2 に 上 記 の 操 作 を 加 え た も の で あ り ， 図 3 に 示 す ．

図 図 図 図 3 統 合 支 援 シ ス テ ム に お け る 処 理 の 流 れ統 合 支 援 シ ス テ ム に お け る 処 理 の 流 れ統 合 支 援 シ ス テ ム に お け る 処 理 の 流 れ統 合 支 援 シ ス テ ム に お け る 処 理 の 流 れ (2) 集 合 演 算 処 理 次 に ， 集 合 演 算 を 行 う た め に は あ ら か じ め タ プ ル が ソ ー ト さ れ て い る と 都 合 が 良 い [6]．ま た ，集 合 演 算 に お い て ， 最 大 で 両 リ レ ー シ ョ ン の タ プ ル 数 の 和 の 結 果 を 保 持 す る 必 要 が あ り ，メ モ リ 量 の 不 足 が 考 え ら れ る ． そ こ で ， 集 合 演 算 を 実 行 す る た め に は ， 以 下 の 条 件 を 設 け る ． 条 件 1. 複 数 デ ー タ ベ ー ス の 等 結 合 を 行 う ク エ リ 同 士 の 集 合 演 算 の 実 行 は 不 可 と す る ． 条 件 2. Excel， CSV フ ァ イ ル に 関 し て は ， あ ら か じ め 集 合 演 算 を 行 う カ ラ ム の 順 に ソ ー ト し て い る も の と す る ． 条 件 3. ク エ リ を ()で く く る こ と は 不 可 と す る ． 条 件 4. 集 合 演 算 子 の 混 合 は 不 可 と す る ． 条 件 1 は 複 数 デ ー タ ベ ー ス の 等 結 合 を 行 っ た 最 終 結 果 を 複 数 持 つ こ と で ， メ モ リ 使 用 量 が 増 大 し て し ま う こ と を 防 ぐ た め で あ る ． 条 件 2 は ， シ ス テ ム 内 部 で 使 用 し て い る Excel と CSV の JDBC が ソ ー ト に 対 応 し て い な い た め で あ る ． 条 件 3 は ， ク エ リ の 構 文 に 制 約 を 加 え る こ と で ， ク エ リ 分 解 時 の 処 理 数 を 減 ら す た め で あ る ． 条 件 4 は ， 条 件 3 よ り 集 合 演 算 の 優 先 順 位 を 指 定 す る こ と が で き な い た め で あ る ．

3.1.2. 実装

実 装

実 装

実 装

本 シ ス テ ム に お い て ， left-deep tree を 採 用 す る こ と で ， 結 合 操 作 に 使 用 す る テ ー ブ ル は 1 度 参 照 す る だ け で 済 む よ う に な っ た ． そ の た め ， 結 合 操 作 に 使 用 す る テ ー ブ ル の 情 報 を あ ら か じ め ArrayList に 保 持 す る 必 要 が な く な っ た ． 本 シ ス テ ム で は ソ ー ト ・ マ ー ジ 結 合 を 採 用 し て い る た め ， 初 め に 結 合 操 作 で 使 用 す る 結 合 列 で ORDER BY す る こ と に よ り ， 直 接 ResultSet か ら 情 報 を 抽 出 で き る ． し か し ， 本 シ ス テ ム で 採 用 し て い る Excel， CSV の JDBC は ORDER BY 句 に 対 応 し て い な い た め ，Excel，CSV フ ァ イ ル の 場 合 は ，ソ ー ト す る た め に ResultSet か ら ArrayList に デ ー タ を 取 り 出 す 必 要 が あ る ．

3.2. JDBC 化

化

化

化

3.2.1. 設計

設 計

設 計

設 計

本 JDBC で は 複 数 デ ー タ ベ ー ス へ の コ ネ ク シ ョ ン を 持 つ 必 要 が あ り ， そ の た め に は 複 数 デ ー タ ベ ー ス へ の 接 続 情 報 を 登 録 ・ 保 持 す る ク ラ ス が 必 要 で あ る ． そ の た め ，JDBC の 基 本 ク ラ ス [7]で あ る Connection ク ラ ス ， Statement ク ラ ス ，ResultSet ク ラ ス の 他 に ，接 続 情 報 を 保 持 す る JDBC ク ラ ス を 作 成 す る ． ま た ，各 デ ー タ ベ ー ス へ の 接 続 情 報 に alias を 設 定 す る こ と で ， 同 じ 種 類 の デ ー タ ベ ー ス で も 複 数 登 録 が で き る よ う に す る ．ユ ー ザ は 登 録 し た alias を 用 い て 問 い 合 わ せ を 行 う こ と に な る ． JDBC ク ラ ス が 持 つ public な メ ソ ッ ド を 表 1 に 示 す ．

3.2.2. 実装

実 装

実 装

実 装

接 続 情 報 を 複 数 登 録 ・ 保 持 す る JDBC ク ラ ス を 実 装 す る ．表 1 に 示 し た 各 接 続 情 報 を 登 録・削 除 す る public メ ソ ッ ド を 実 装 す る ． ユ ー ザ は 上 記 の メ ソ ッ ド で 登 録 し た alias を 用 い て 問 い 合 わ せ を 行 う こ と に な る ．シ ス テ ム は こ れ 以 降 の 全 て の 動 作 に お い て ，alias を 用 い て 各 デ ー タ ベ ー ス を 判 断 す る ． そ の た め ， 同 じ イ ン ス タ ン ス 内 で は 同 じ alias 名 を 登 録 す る こ と は で き な い ． ま た ， 本 JDBC で は 問 い 合 わ せ を 行 う 場 合 ， 「 <Alias>:<TableName>.<ColumnName>」の 形 式 で 入 力 す る 必 要 が あ る ． 各 要 素 を 区 分 す る た め に “:”を 用 い て い る た め ， alias に は “:”を 使 用 で き な い ．

3.2.3. 使用 例

使 用 例

使 用 例

使 用 例

(1) で は JDBC を 使 用 す る 際 の 接 続 情 報 の 登 録 ・ Statement の 作 成 ，Connection の 作 成 例 を 示 し ，(2)で は 結 合 を 行 う 場 合 の 使 用 例 ，(3)で は 集 合 演 算 を 行 う 場 合 の 仕 様 例 を 示 す ． (1) JDBC の 使 用 例 本 JDBC の 使 用 例 を 図 4 に 示 す ．図 4 で は ，1 行 目 で ， JDBC ク ラ ス の イ ン ス タ ン ス を 作 成 し て い る ． 2 ~ 4 行 目 で 接 続 情 報 を 登 録 し て い る ． こ れ に よ り イ ン ス タ ン ス jdbc は alias が “M1”， “S1”， “S2”で あ る 接 続 情 報 を 保 持 す る ． 5 行 目 で 登 録 し た 接 続 先 へ の connection を 持 つ Connection ク ラ ス の イ ン ス タ ン ス を 作 成 し て い る ．6 行 目 で Statement ク ラ ス の イ ン ス タ ン ス を 作 成 し て い る ．

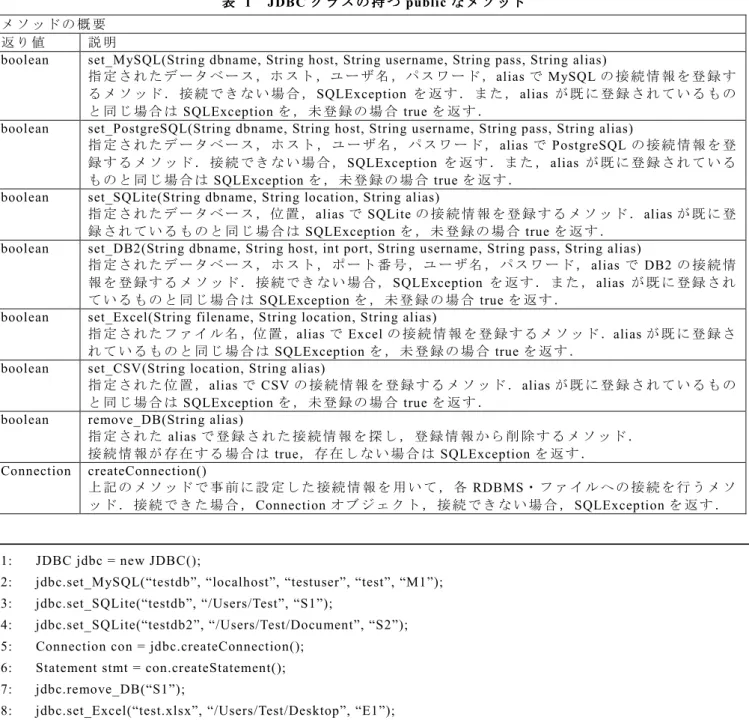

メ ソ ッ ド の 概 要 返 り 値 説 明
