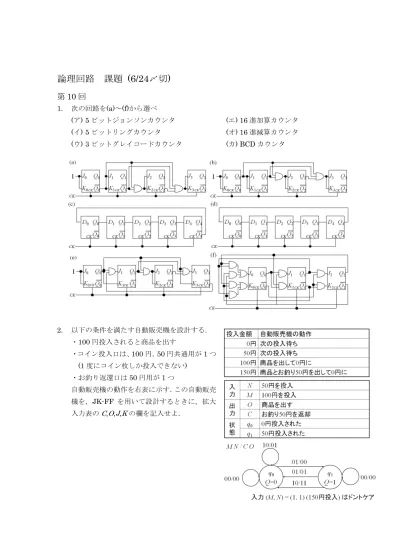

論理回路 課題 (6/24〆切) 第

論理回路 課題 (6/24〆切) 第

回

1. 次の回路を(a)～(f)から選べ

(ア) 5ビットジョンソンカウンタ (エ) 16進加算カウンタ (イ) 5ビットリングカウンタ (オ) 16進減算カウンタ (ウ) 3ビットグレイコードカウンタ (カ) BCDカウンタ

2. 以下の条件を満たす自動販売機を設計する．

・100円投入されると商品を出す

・コイン投入口は、100円，50円共通用が1つ

(1度にコイン枚しか投入できない)

・お釣り返還口は50円用が1つ

自動販売機の動作を右表に示す．この自動販売 機を，JK-FF を用いて設計するときに，拡大 入力表のC,O,J,Kの欄を記入せよ．

拡大入力表

M N Q Q

C O J K

0

0 0 1 1 1 0 0 1 1 - 0 0

1

1 0 1 0 1 0 0 1 1 -

C, O, J, K の論理式を求めよ

C

O

J

K

自動販売機の回路図を描け
