第2章 工 事 取 扱 要 領
１ 排 水 設 備 の 基 本 的 要 件
排 水 設 備 は 、 土 地 や 建 物 等 か ら の 下 水 を 公 共 下 水 道 に 支 障 な く 、 衛 生 的 に 排 除 す る も の で 、 排 水 設 備 が 遅 滞 な く 設 置 さ れ な け れ ば 、 各 家 庭 や 事 業 所 等 の 在 来 の 水 路 を 流 れ た り 、 下 水 が 地 表 に 停 滞 し た り し て 、 浸 水 の 防 除 や 生 活 環 境 の 改 善 が で き ず 、 公 衆 衛 生 の 向 上 等 に 寄 与 す る と い う 下 水 道 の 目 的 を 達 成 す る こ と が で き な い 。
１ － １ 排 水 設 備 の 種 類
排 水 設 備 の 種 類 は 次 の と お り で あ る 。 排水設備
宅内排水設備
宅地内排水設備 屋内排水設備
私道排水設備 屋外排水設備
共同排水設備
屋 内 排 水 設 備 と は 、 汚 水 に つ い て は 屋 内 に 設 け ら れ る 衛 生 器 具 等 か ら 汚 水 ま す 又 は 屋 外 の 排 水 管 に 至 る ま で の 排 水 設 備 と し 、 雨 水 に つ い て は 、 ル ー フ ド レ ン 、 雨 ど い か ら 屋 外 の 排 水 管 又 は 雨 水 ま す に 至 る ま で の 排 水 設 備 を い う 。 屋 外 排 水 設 備 と は 、 屋 外 に 設 け る 排 水 管 、 汚 水 ま す 及 び 雨 水 ま す か ら 公 共 下 水 道 等 （ 公 共 汚 水 ま す 、 公 共 雨 水 ま す 、 側 溝 等 ） に 至 る ま で の 排 水 設 備 を い う 。
共 同 排 水 設 備 と は 、 屋 外 排 水 設 備 か ら 公 共 下 水 道 に 至 る ま で の 私 道 （ 道 路 法 等 に 規 定 す る 道 路 以 外 の 道 路 で 、 形 態 等 が 道 路 と 認 め ら れ る も の ） に 設 置 義 務 者 が ２ 棟 以 上 共 同 し て 設 置 す る 排 水 設 備 を い う 。
私 道 排 水 設 備 と は 、 私 道 に 面 し た 設 置 義 務 者 の 宅 内 か ら の 汚 水 、 雨 水 を 自 己 管 理 道 路 ( 将 来 に わ た り 自 己 管 理 す る ) を 通 じ て 公 共 下 水 道 に 排 除 す る 排 水 設 備 を い う 。
－ ２ ７ －
１ － ２ 下 水 道 に 流 せ る 種 類
（ １ ） 下 水 道 に 流 せ る 種 類 に つ い て は 、 次 表 の と お り と す る 。
汚 水 雨 水
生 活 も し く は 事 業 に 起 因 す る 排 水 自 然 現 象 に 起 因 す る 排 水 水 洗 ト イ レ の 排 水 、 雨 水 、 雨 ど い か ら の 排 水 台 所 、 風 呂 場 、 洗 面 所 の 排 水 地 表 に 出 て く る 湧 水
洗 濯 場 、 手 洗 場 の 排 水 雪 ど け 水
屋 外 洗 場 の 排 水 ガ ソ リ ン ス タ ン ド 等 の オ イ ル 阻 集 器
か ら の 排 水 （ 屋 根 が な い 部 分 ） ゴ ミ 置 場 の 排 水 （ 屋 根 が あ る 場 合 ）
冷 却 水 、 冷 暖 房 施 設 の 排 水 プ ー ル の サ イ ド 等 か ら 溢 れ た 排 水
給 湯 器 の 排 水 ゴ ミ 置 場 の 排 水 （ 屋 根 が な い 場 合 ）
プ ー ル の 底 か ら の 排 水 池 の オ ー バ フ ロ ー の 排 水
地 下 構 造 物 か ら の 湧 水 屋 根 の な い 地 下 式 立 体 駐 車 場 の 排 水 工 場 、 事 業 生 産 活 動 等 に よ り 生 じ た 排 水 そ の 他 の 自 然 水
池 の 底 か ら の 排 水
建 築 現 場 の 根 切 り 箇 所 の 排 水 （ 地 下 水 ）
そ の 他 雨 水 以 外 の 排 水
（ ２ ） そ の 他
家 庭 用 エ ア コ ン 及 び 家 庭 用 給 湯 器 （ 貯 湯 機 能 の 無 い も の ） の ド レ ー ン 排 水 に つ い て は 、 雨 水 施 設 へ の 放 流 又 は 浸 透 式 （ 浸 透 区 域 の 場 合 の み ） で も よ い も の と す る 。
－ ２ ８ －
１ － ３ 排 除 方 式
下 水 の 排 除 方 式 に は 分 流 式 と 合 流 式 が あ る 。
（ １ ） 合 流 式 の 区 域 に お い て は 、 汚 水 及 び 雨 水 は 同 じ 下 水 道 管 に よ り 排 除 す る 区 域 で あ る 。 た だ し 、 宅 地 内 に つ い て は 、 汚 水 と 雨 水 を 別 々 に 分 離 し 、 公 共 汚 水 ま す の 一 つ 手 前 の 私 ま す で 汚 水 と 雨 水 を 合 流 さ せ 、 公 共 汚 水 ま す に 接 続 し な け れ ば な ら な い 。
（ ２ ） 分 流 式 に お い て は 、 汚 水 と 雨 水 を 完 全 に 分 離 し 、 汚 水 は 公 共 下 水 道 の 汚 水 管 渠 へ 接 続 し 排 除 し な け れ ば な ら な い 。 ま た 、 雨 水 に つ い て は 、 公 共 下 水 道 の 雨 水 管 渠 に 接 続 し 排 除 し な け れ ば な ら な い 。 た だ し 、 公 共 下 水 道 の 雨 水 管 渠 が な い 場 合 は 水 路 に 接 続 し 、 ま た は 、 側 溝 等 の 施 設 に 接 続 し 、 排 除 す る も の と す る 。
（ ３ ） 排 水 設 備 の 設 計 、 施 工 に 当 た っ て は 、 雨 水 の 汚 水 管 渠 へ の 混 入 や 、 汚 水 ま す に 雨 水 の 浸 入 が な い よ う に し な け れ ば な ら な い 。
（ ４ ） 雨 水 浸 透 地 区 に つ い て は 、 雨 水 の 流 出 量 を 抑 制 し 、 浸 水 対 策 の 促 進 を 図 る た め 、 排 水 設 備 に つ い て は 、 透 水 管 、 雨 水 浸 透 ま す 等 で 雨 水 を 地 下 に 浸 透 さ せ る 。 ま た 、 オ ー バ ー フ ロ ー は 雨 水 ま す 等 に 接 続 し 、 宅 地 外 に 導 き 出 し 排 除 す る 。
（ ５ ） 合 流 式 、 分 流 式 区 域 で 工 事 に よ り 発 生 し た 地 下 水 等 を 排 水 す る 場 合 は 工 事 着 手 前 に 排 水 量 を 量 れ る も の （ 三 角 セ キ 付 き ノ ッ チ タ ン ク 等 ） を 設 置 し 、 土 砂 等 の 沈 殿 物 を 除 去 し て 、 公 共 汚 水 ま す に 接 続 す る 。 な お 、 手 続 き に つ い て は １ ４ － （ ４ ） を 参 照 す る こ と 。
１ － ４ 宅 内 排 水
（ １ ） 合 流 区 域 に お け る 宅 地 内 の 排 水 管 及 び ま す に つ い て は 、 別 々 に 汚 水 管 、 雨 水 管 等 を 設 置 し 、 公 共 汚 水 ま す の 一 つ 手 前 の 私 ま す で 汚 水 と 雨 水 を 合 流 さ せ 、 公 共 汚 水 ま す に 接 続 す る こ と 。 ま た 、 雨 水 の 最 終 ま す を た め ま す に す る こ と 。
（ ２ ） 分 流 区 域 に お け る 宅 地 内 の 排 水 管 及 び ま す に つ い て は 、 別 々 に 汚 水 管 、 雨 水 管 等 を 設 置 し 、 公 共 汚 水 ま す 、 公 共 雨 水 ま す に 接 続 す る こ と 。
（ ３ ） 浸 透 区 域 に つ い て は 、 浸 透 ま す を 設 置 す る こ と 。 た だ し 、 ま ち づ く り 条 例 に 該 当 す る 場 合 は 浸 透 ま す 及 び 透 水 管 （ 雨 水 管 ） を 設 置 す る こ と 。
－ ２ ９ －
（ ４ ） 平 塚 市 ま ち づ く り 条 例 に 該 当 す る 場 合 は 、 「 下 水 道 の 整 備 基 準 」 に 基 づ き 排 水 設 備 を 設 置 し な け れ ば な ら な い 。
開 発 区 域 の 面 積 が ５ ０ ０ ㎡ 以 上 の 自 動 車 出 入 口 部 は 、 グ レ ー チ ン グ 側 溝 （ ボ ル ト 止 め 、 Ｕ ２ ４ ０ 用 以 上 ） 及 び 集 水 ま す （ ボ ル ト 止 め グ レ ー チ ン グ ） 等 を 設 置 し 、 雨 水 が 道 路 に 流 出 し な い 構 造 と す る と と も に 、 安 全 性 に 配 慮 す る 。
（ ５ ） 開 発 事 業 地 の 全 体 又 は 一 部 が 道 路 面 よ り 低 い 場 合 は 、 道 路 面 か ら の 雨 水 が 宅 地 に 進 入 し な い よ う 防 止 す る こ と 。 雨 水 に よ る 被 害 は 、 自 己 の 責 任 に よ り 処 理 す る 。
－ ３ ０ －
２ 設 計 及 び 施 工
排 水 設 備 は 、 そ の 構 造 や 機 能 が 適 正 を 欠 く と 公 共 下 水 道 の 機 能 保 持 、 地 域 の 環 境 保 全 、 公 共 水 域 の 水 質 保 全 等 多 方 面 に わ た っ て 好 ま し く な い 影 響 を 及 ぼ す こ と に な る 。
こ の た め 、 設 計 に 当 た っ て は 、 こ れ ら 種 々 の 点 に 十 分 な 配 慮 が 必 要 で あ り 、 現 場 の 状 況 、 下 水 の 水 質 や 水 量 等 の 調 査 検 討 を 入 念 に 行 い 、 適 切 な 機 能 を 設 け た 構 造 で 施 工 し 、 維 持 管 理 が 容 易 で あ り 、 最 も 経 済 的 な 設 備 を 設 計 す る よ う 努 め な け れ ば な ら な い 。
２ － １ 調 査
排 水 設 備 の 設 計 に 当 た っ て は 次 の 事 項 に つ い て 考 慮 し な け れ ば な ら な い 。 (1) 処 理 開 始 の 期 日 の 確 認
(2) 下 水 の 排 除 方 式 （ 合 流 式 又 は 分 流 式 ） の 確 認
本 市 で は 、 第 １ 期 事 業 区 域 は 合 流 式 で あ る 。 そ の 他 の 区 域 に つ い て は 分 流 式 で あ る 。
(3) 公 共 ま す （ 汚 水 ま す 、 雨 水 ま す ） の 有 無 、 そ の 位 置 、 及 び 深 さ の 確 認 公 共 汚 水 ま す 及 び 公 共 雨 水 ま す に つ い て 、 １ 宅 地 １ 個 以 上 設 置 し て あ る
の か 、 確 認 し な け れ ば な ら な い 。 (4) 排 水 人 口 の 確 認
(5) 排 水 面 積 の 確 認
本 市 に お い て は 、 降 水 量 の う ち 公 共 下 水 道 へ の 流 入 量 の 割 合 （ 流 出 系 数 ） を 市 街 地 で は 、 平 均 ０ .５ ～ ０ .６ 程 度 と し て い る 。
(6) 既 存 の 排 水 施 設 、 埋 設 物 の 確 認
排 水 設 備 を 設 計 す る に あ た り 既 設 排 水 施 設 、 水 道 管 及 び ガ ス 管 等 の 埋 設 物 が 支 障 と な る か 否 か を 確 認 す る 。
(7) 特 殊 な 排 水 設 備 が 必 要 か ど う か の 確 認
オ イ ル ト ラ ッ プ 、 グ リ ス ト ラ ッ プ 等 の 施 設 が 必 要 な 排 水 か ど う か 、 確 認 す る 。
(8) 隣 地 と の 境 界 線 の 確 認 (9) 権 利 の 調 査
・ 設 置 義 務 者 と 使 用 者 の 権 利 関 係 の 確 認
・ 第 三 者 が 所 有 す る 土 地 に 排 水 設 備 を 設 置 す る 場 合 ・ 第 三 者 が 排 水 設 備 を 利 用 す る 場 合
－ ３ １ －
２ － ２ 測 量
測 量 に 先 立 ち 、 排 水 設 備 を 設 置 す る 土 地 、 及 び 建 物 の 周 囲 を 十 分 踏 査 し そ の 状 態 、 即 ち 道 路 、 公 共 ま す 、 建 物 位 置 、 隣 接 地 と の 境 界 等 の 調 査 結 果 か ら 見 取 図 を 作 成 す る 。 ま た 、 屋 内 の 便 所 、 浴 室 、 台 所 、 外 流 し な ど 汚 水 流 出 箇 所 も 見 取 図 に 記 入 す る と と も に 、 既 設 排 水 設 備 を 使 用 す る 場 合 も あ る の で そ れ ら も 考 慮 し 、 配 管 計 画 を 立 て 測 量 す る こ と 。
な お 、 起 伏 の 激 し い 地 形 や 広 い 土 地 に あ っ て は 平 面 図 の み で な く 縦 断 図 が 必 要 と な る の で 注 意 す る こ と 。
２ － ３ 設 計 図
設 計 図 は 事 前 の 調 査 、 測 量 結 果 を も と に 施 工 性 、 経 済 性 な ど を 考 慮 し 作 成 し な け れ ば な ら な い 。
２ － ３ － １ 平 面 図
平 面 図 は 現 地 調 査 結 果 を 基 に 、 表 ２ － １ 、 表 ２ － ２ 、 表 ２ － ３ に 従 っ て 正 確 に 書 か な け れ ば な ら な い 。
縮 尺 は １ ／ 200以 上 を 標 準 と し 、 団 地 、 ビ ル 、 工 場 な ど 特 殊 な も の に つ い て は 、 必 要 に 応 じ こ れ 以 下 と し て よ い 。 あ る い は 別 紙 設 計 図 を 作 成 し て 添 付 し て も よ い 。 ま た 、 ２ 階 以 上 の 建 物 に つ い て は 、 配 管 計 画 が 異 な る ご と に 代 表 的 な 階 の 水 回 り の わ か る 平 面 図 を 作 成 す る 。
２ － ３ － ２ 配 管 立 図
平 面 図 だ け で は 衛 生 器 具 等 の 配 置 、 排 水 及 び 通 気 管 等 の 配 管 状 態 が 不 明 瞭 な た め 、 排 水 設 備 の 相 互 の 関 係 を 明 確 に す る た め に 配 管 立 図 を 作 成 す る 。
２ － ３ － ３ 縦 断 図
奥 行 き の 長 い 私 道 、 広 い 敷 地 を 有 す る 工 場 、 団 地 、 あ る い は 起 伏 の 激 し い 土 地 等 に お い て は 、 必 要 に よ り 縦 断 図 を 作 成 し な け れ ば な ら な い 。
－ ３ ２ －
２ － ３ － ４ 構 造 図
ガ ソ リ ン ス タ ン ド 、 自 動 車 修 理 工 場 等 で 設 置 す る オ イ ル ト ラ ッ プ 、 レ ス ト ラ ン 等 で 設 置 す る グ リ ス ト ラ ッ プ 等 、 特 殊 な 排 水 設 備 に つ い て は 構 造 図 を 作 成 し な け れ ば な ら な い 。
グ リ ス 阻 集 器 を 設 置 す る 場 合 は 、 計 算 書 及 び 構 造 図 を 添 付 し な け れ ば な ら な い 。 ま た 、 カ タ ロ グ を 使 用 す る 場 合 は 早 見 表 を 基 に 構 造 図 を 添 付 す る こ と 。
２ － ４ 案 内 図 （ 位 置 図 ）
住 宅 地 図 等 を 用 い て 、 申 請 位 置 が 分 か る よ う に す る こ と 。
２ － ５ 設 計 書
設 計 図 を 基 に 使 用 材 料 の 数 量 を 求 め 、 間 違 い の な い よ う に 工 事 設 計 書 を 作 成 す る こ と 。
表 ２ － １ 設 計 図 書 の 記 載 数 値
種 別 単 位 記 備載 例 考
管 路 延 長 ｍ 7.3 設 計 書 は 小 数 点 以 下 １ 位 止 め ま す の 寸 法 ㎜ 150×600
管 径 ㎜ VU 100 管 の 勾 配 2／ 100 地 ㎜ ＋ 150 盤 高 ド ロ ッ プ 高 〃 ＋ 350
２ － ６ 図 面 の 記 入 要 領
排 水 設 備 の 種 類 が わ か る よ う 設 計 図 に は 次 表 の よ う に 着 色 す る 。
表 ２ － ２ 図 面 の 着 色
排 水 設 備 区 分
新 設
汚 水 赤 実 線 雨 水 青 実 線 浸 透 構 造 黄 実 線 既 設
汚 水
黒 実 線 雨 水
－ ３ ３ －

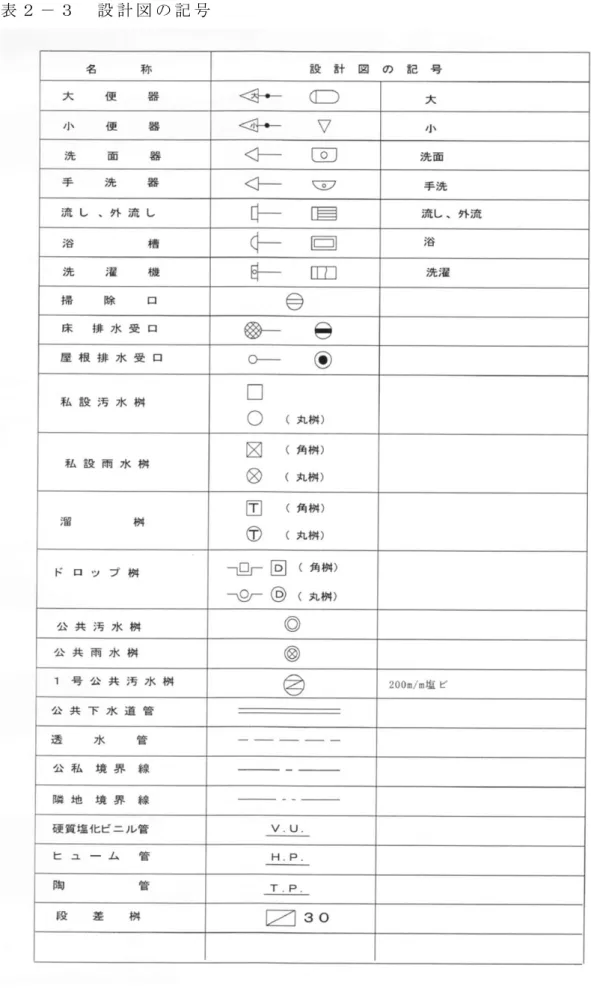

表 ２ － ３ 設 計 図 の 記 号
－ ３ ４ －
３ 排 水 管
敷 地 内 の 下 水 が 、 円 滑 に 排 水 で き る よ う に 、 排 水 設 備 の 配 管 計 画 を 定 め な け れ ば な ら な い 。 施 工 面 の み を 考 え ず 、 将 来 の 敷 地 利 用 計 画 や 経 済 性 、 維 持 管 理 等 も 考 慮 し 、 適 切 な 配 管 位 置 を 定 め る こ と 。
そ の 他 、 雨 水 排 除 に お い て は 低 地 に つ い て も 排 除 で き る よ う に し な け れ ば な ら な い 。 た だ し 、 半 地 下 家 屋 等 の 周 辺 の 地 盤 よ り 低 い 家 屋 は 、 豪 雨 時 に お け る 下 水 道 管 か ら の 逆 流 に 対 し て 必 要 な 対 策 を 行 う こ と 。
３ － １ 管 径 と 勾 配
排 水 管 は 原 則 と し て 自 然 流 下 と し 、 下 水 を 支 障 な く 流 下 さ せ る た め に 適 切 な 管 径 、 勾 配 と し な け れ ば な ら な い 。
管 径 と 勾 配 に は 、 次 の よ う な 相 互 関 係 が あ る 。
(1) 勾 配 を 緩 く す る と … … 流 速 が 遅 く 流 量 が 小 さ く な り 、 所 要 の 下 水 量 を 流 す に は 管 径 の 大 き な も の が 必 要 と な る 。
(2) 勾 配 を 急 に す る と … … 流 速 が 早 く 流 量 が 大 き く な り 、 所 要 の 下 水 量 を 流 す に は 管 径 が 小 さ く な る 。
(3) 勾 配 が 緩 過 ぎ る と … … 下 水 中 の 浮 遊 物 質 等 の 沈 積 を 招 き 、 排 水 管 の 詰 ま り の 原 因 と な る 。
(4) 勾 配 が 急 過 ぎ る と … … 排 水 管 の 損 傷 を 招 き や す く 、 ま た 固 形 物 が 残 留 す る 。
管 内 流 速 は 、 管 の 種 類 に よ っ て 表 面 の 状 態 が 異 な る た め 一 概 に は 決 め ら れ な い が 、 掃 流 力 を 考 慮 す る と 流 速 は ０ .６ ～ １ .５ ｍ ／ sec の 範 囲 が 望 ま し い 。 た だ し 、 や む を 得 な い 場 合 は 、 最 大 流 速 を ３ ． ０ ｍ ／ se cと す る こ と が で き る 。
－ ３ ５ －
３ － ２ 汚 水 管
汚 水 を 排 除 す る 排 水 管 の 管 径 及 び 勾 配 は 、 表 ３ － １ を 標 準 と す る 。
表 ３ － １ 汚 水 管 の 管 径 と 勾 配 排 水 人 口
（ 人 ） 排 水 管 内 径 （ ㎜ ） と 勾 配 １ ５ ０ 未 満 １ ０ ０ 以 上 （ 勾 配 ２ .０ ／ １ ０ ０ ） １ ５ ０ 以 上 ３ ０ ０ 未 満 １ ２ ５ 以 上 （ 〃 １ .７ ／ １ ０ ０ ） ３ ０ ０ 以 上 ５ ０ ０ 未 満 １ ５ ０ 以 上 （ 〃 １ .５ ／ １ ０ ０ ） ５ ０ ０ 以 上 １ ０ ０ ０ 未 満 ２ ０ ０ 以 上 （ 〃 １ .２ ／ １ ０ ０ ）
① や む を 得 な い 場 合 は １ ／ １ ０ ０ 以 上 と す る こ と 。
② １ ／ １ ０ ０ 以 下 の 場 合 は 協 議 を す る こ と 。 ３ － ３ 雨 水 管
雨 水 管 の 管 径 及 び 勾 配 は 、 表 ３ － ２ を 標 準 と す る 。
た だ し 、 浸 透 ま す 又 は 透 水 管 を 使 用 す る 場 合 は こ の 限 り で な い 。
表 ３ － ２ 雨 水 管 の 管 径 と 勾 配 排 水 面 積
（ ㎡ ） 排 水 管 内 径 （ ㎜ ） と 勾 配 ２ ０ ０ 未 満 １ ０ ０ 以 上 （ 勾 配 ２ .０ ／ １ ０ ０ ） ２ ０ ０ 以 上 ４ ０ ０ 未 満 １ ２ ５ 以 上 （ 〃 １ .７ ／ １ ０ ０ ） ４ ０ ０ 以 上 ６ ０ ０ 未 満 １ ５ ０ 以 上 （ 〃 １ .５ ／ １ ０ ０ ） ６ ０ ０ 以 上 １ ５ ０ ０ 未 満 ２ ０ ０ 以 上 （ 〃 １ .２ ／ １ ０ ０ ） １ ５ ０ ０ 以 上 ２ ５ ０ 以 上 （ 〃 １ .０ ／ １ ０ ０ ）
① 浸 透 ま す を 使 用 し た 場 合 は ０ ／ １ ０ ０ を 標 準 と す る 。 ② や む を 得 な い 場 合 は １ ／ １ ０ ０ 以 上 と す る こ と 。
③ １ ／ １ ０ ０ 以 下 の 場 合 は 協 議 を す る こ と 。 (1) 公 共 雨 水 ま す が 無 い 場 合
ア 既 設 管 及 び 既 設 ま す が あ る 場 合 は 、 雨 水 管 及 び 雨 水 ま す と し て 使 用 し て よ い 。
イ 前 面 道 路 に 雨 水 施 設 が 無 い 場 合 は 最 終 ま す を 格 子 蓋 と す る 。 （ 参 考 図 １ を 参 照 ）
－ ３ ６ －
３ － ４ 枝 管 の 内 径
排 水 施 設 （ 又 は 器 具 ） を 接 続 す る 枝 管 の 管 径 は 表 ３ － ３ を 標 準 と す る 。 表 ３ － ３ 枝 管 の 管 径
種 別 枝 管 の 内 径 （ ㎜ ） 小 便 器 、 手 洗 器 、 洗 面 器
外 流 し 、 雨 樋 ５ ０ 以 上 台 所 、 浴 槽 （ 家 庭 用 ）
洗 濯 機 ７ ５ 以 上 大 便 器 １ ０ ０ 以 上
ア 給 湯 器 に つ い て は 、 汚 水 接 続 と し 、 ト ラ ッ プ で 水 封 す る 。
イ 大 便 管 の 縦 管 は ７ ５ 以 上 と し 、 ま す と の 接 続 部 は １ ０ ０ 以 上 と す る 。 ウ 床 下 配 管 及 び 排 水 ヘ ッ ダ ー の 設 置 に つ い て は 、 一 部 管 理 し に く い た め 、
そ の 旨 、 使 用 者 に 説 明 す る こ と 。 エ 枝 管 の 延 長 は ３ ． ０ ｍ 以 内 と す る 。
３ － ５ 排 水 管 の 材 料
材 料 及 び 器 具 は 、 経 済 性 、 安 全 性 、 互 換 性 、 そ の 他 耐 久 性 、 環 境 へ の 適 応 性 等 を 考 慮 し 、 日 本 工 業 規 格 （ Ｊ Ｉ Ｓ ） 、 日 本 農 林 規 格 （ Ｊ Ａ Ｓ ） 、 日 本 水 道 協 会 規 格 （ Ｊ Ｗ Ｗ Ａ ） 、 日 本 下 水 道 協 会 規 格 （ Ｊ Ｓ Ｗ Ａ Ｓ ） 、 空 気 調 和 ・ 衛 生 工 学 会 規 格 （ Ｈ Ａ Ｓ Ｓ ） 等 を 用 い る こ と が 望 ま し い 。 規 格 の な い も の に つ い て は 、 形 状 、 品 質 、 寸 法 、 強 度 等 が 、 十 分 目 的 に 合 う こ と を 調 査 、 確 認 の う え 選 定 す る 必 要 が あ る 。 ま た 、 撤 去 し た 既 設 管 は 、 原 則 と し て 再 使 用 し な い 。 一 般 的 に 硬 質 塩 化 ビ ニ ー ル 管 、 鉄 筋 コ ン ク リ ー ト 管 が 使 用 さ れ る 。
３ － ６ 排 水 管 の 土 被 り
荷 重 等 を 考 慮 の う え 必 要 な 土 被 り を 確 保 し な け れ ば な ら な い が 、 現 場 条 件 に よ り 露 出 管 又 は 特 別 な 荷 重 が か か る 場 合 な ど は 、 こ れ に 耐 え う る 管 種 を 選 定 す る か 防 護 を 施 さ な け れ ば な ら な い が 、 標 準 的 に は 次 の と お り と す る 。
(1) 宅 地 内 ２ ０ ㎝ 以 上 と す る 。
(2) 私 道 内 ４ ５ ㎝ 以 上 （ 車 輌 の 出 入 が な い 私 道 ） す る 。 (3) 〃 ８ ０ ㎝ 以 上 （ 車 輌 の 出 入 す る 私 道 ） と す る 。 (4) 土 被 り が 取 れ な い 場 合 は 協 議 す る こ と 。
－ ３ ７ －
３ － ７ 排 水 管 の 施 工
排 水 管 の 施 工 に 当 た っ て は 、 次 の 事 項 を 考 慮 す る 。
(1) 掘 削 は 、 深 さ 及 び 作 業 現 場 の 状 況 に 適 し た 方 法 で 行 う こ と 。
(2) 掘 削 底 面 は 、 掘 り 過 ぎ な い よ う 丁 寧 に 仕 上 げ る 。 必 要 に 応 じ 基 礎 を 施 す こ と 。
(3) 管 の 布 設 は 直 線 状 に 、 ま た 、 管 の 接 合 は 水 密 性 を 保 持 で き る よ う 管 材 に 適 し た 方 法 に よ り 行 う こ と 。
(4) 排 水 管 は 、 必 要 に 応 じ 防 護 等 を 行 う こ と 。 （ や む を 得 ず 屋 外 配 管 を 行 う 場 合 、 特 に 耐 候 性 を 考 慮 す る 。 ）
３ － ８ 埋 戻 し 、 跡 片 付 け
管 の 埋 戻 し 、 跡 片 付 け に つ い て は 、 次 の こ と に 注 意 し な け れ ば な ら な い 。 (1) 埋 戻 し は 十 分 に 突 き 固 め 、 埋 戻 し に 使 用 す る 土 砂 は ゴ ミ や 木 ク ズ 等 が 混
入 し て は な ら い 。 特 に 石 片 、 コ ン ク リ ー ト 塊 が 管 に 直 接 触 れ る と 、 後 で 管 を 損 な う 原 因 と な る の で 、 こ れ ら は 取 り 除 い て 埋 め 戻 さ な け れ ば な ら な い 。 (2) 管 の 移 動 や 目 地 切 れ が な い よ う 丁 寧 に 施 工 す る 。 管 の 動 き を 止 め る に は 、
管 の 両 側 を 土 砂 で 止 め 、 す き ま の な い よ う 十 分 に 突 き 固 め る 。
(3) 埋 戻 し 後 は 、 盤 高 に な ら な い よ う 地 均 し を 行 い 速 や か に 跡 片 付 け を す る 。
－ ３ ８ －
４ ま す
ま す は 、 排 水 管 を 取 り ま と め て 下 水 を 円 滑 に 下 流 管 に 誘 導 す る 役 割 と 、 排 水 管 の 検 査 及 び 掃 除 の 目 的 を も っ た 構 造 物 で 、 排 水 設 備 の 管 理 上 欠 く こ と の で き な い も の で あ る 。
４ － １ ま す の 設 置 箇 所
(1) 排 水 管 の 起 点 及 び 終 点 に 設 置 す る 。 (2) 排 水 管 の 会 合 点 及 び 屈 曲 点 に 設 置 す る 。
(3) 排 水 管 の 管 種 、 管 径 及 び 勾 配 の 変 化 す る 箇 所 に 設 置 す る 。
( 4 ) 排 水 管 の 延 長 が 、 そ の 内 径 の 1 2 0 倍 を 超 え な い 範 囲 内 に お い て 排 水 管 の 維 持 管 理 上 適 切 な 箇 所 に 設 置 す る 。
(5) 汚 水 ま す 及 び 雨 水 ま す の 蓋 に は 、 そ れ ぞ れ 〝 お す い 〟 〝 う す い 〟 と 表 示 し 、 平 塚 市 が 維 持 管 理 す る 公 共 汚 水 ま す 及 び 公 共 雨 水 ま す と 区 別 す る こ と 。
４ － ２ ま す の 大 き さ 、 形 状 及 び 構 造
(1) 汚 水 ま す の 大 き さ は 次 の と お り と す る 。
ア 硬 質 塩 化 ビ ニ ー ル 製 ま す の 大 き さ は 次 表 の と お り と す る 。 ① 深 さ に 伴 う ま す の 大 き さ
深 さ 内 径 又 は 内 の り
１ ２ ０ ㎝ 以 下 １ ５ ㎝
１ ５ ０ ㎝ 以 下 ２ ０ ㎝
１ ５ ０ ㎝ 超 え ２ ０ ０ ㎝ 以 下 ３ ０ ㎝
② 管 径 に 伴 う ま す の 大 き さ
管 径 内 径 又 は 内 の り
１ ０ ㎝ １ ５ ㎝
１ ５ ㎝ ２ ０ ㎝
２ ０ ㎝ ２ ５ ㎝
２ ５ ㎝ ３ ０ ㎝
－ ３ ９ －
イ コ ン ク リ ー ト ま す 等 の 大 き さ は 次 表 の と お り と す る 。 深 さ 内 径 又 は 内 の り
６ ０ ㎝ 以 下 ３ ０ ㎝
９ ０ ㎝ 以 下 ３ ５ ㎝ 又 は ３ ６ ㎝
１ ２ ０ ㎝ 以 下 ４ ５ ㎝
１ ２ ０ ㎝ 超 え ２ ０ ０ ㎝ 以 下 ６ ０ ㎝
ウ ト イ レ と の 接 続 ま す は ３ ㎝ の 段 差 ま す を 使 用 す る 。
エ 深 さ ２ ． ０ ｍ を 超 え る 場 合 は ０ 号 マ ン ホ ー ル 以 上 を 使 用 す る 。 オ 汚 水 に つ い て は エ ア ー 抜 き を 設 置 す る こ と 。
た だ し 、 建 物 に エ ア ー 抜 き （ 吸 排 気 が 可 能 な も の ） が 設 置 し て あ る 宅 地 に つ い て は 、 設 置 し な く て も よ い 。
カ 屋 内 に 設 置 す る ま す は 、 防 臭 構 造 と し な け れ ば な ら な い 。
キ 硬 質 塩 化 ビ ニ ー ル 製 ま す の 設 置 に つ い て は 、 水 平 ・ 垂 直 を 確 認 し 、 接 続 部 に 接 着 剤 ま た は シ ー ル 剤 を 十 分 施 し 、 水 密 性 を 確 保 す る こ と 。 ク 汚 水 管 の 接 続 は 管 底 接 続 と す る 。
ケ 車 両 が 乗 る ま す の 構 造 に つ い て は 、 車 両 等 重 量 物 に 十 分 耐 え ら れ る 構 造 と す る 。 ま た 、 蓋 に つ い て も 、 車 両 等 重 量 物 に 十 分 耐 え ら れ る 構 造 の 蓋 を 使 用 す る こ と 。
(2) 雨 水 ま す の 大 き さ は 次 の と お り と す る 。
ア 硬 質 塩 化 ビ ニ ー ル 製 ま す の 大 き さ は 次 表 の と お り と す る 。 深 さ 内 径 又 は 内 の り
２ ０ ０ ㎝ 以 下 ３ ０ ㎝
イ コ ン ク リ ー ト 製 ま す 等 の 大 き さ は 、 次 の お り と す る 。 深 さ 内 径 又 は 内 の り
６ ０ ㎝ 以 下 ３ ０ ㎝
９ ０ ㎝ 以 下 ３ ５ ㎝ 又 は ３ ６ ㎝
１ ２ ０ ㎝ 以 下 ４ ５ ㎝
１ ２ ０ ㎝ 超 え ２ ０ ０ ㎝ 以 下 ６ ０ ㎝
－ ４ ０ －
ウ ま す の 深 さ が ２ .０ ｍ を 超 え る 場 合 は ０ 号 マ ン ホ ー ル 以 上 を 使 用 す る 。 ま た 、 マ ン ホ ー ル の 設 置 に つ い て は 、 下 水 道 標 準 構 造 図 に 基 づ き 設 置 す る 。 ま た 、 イ ン バ ー ト 深 さ に つ い て は 、 管 頂 ま で 上 げ 、 肩 の 勾 配 は １ ０ ％ ～ ２ ０ ％ と す る 。
エ 車 両 が 乗 る ま す の 構 造 に つ い て は 、 車 両 等 重 量 物 に 十 分 耐 え ら れ る 構 造 と す る 。 ま た 、 蓋 に つ い て も 、 車 両 等 重 量 物 に 十 分 耐 え ら れ る 構 造 の 蓋 を 使 用 す る こ と 。
オ 浸 水 が 発 生 す る 箇 所 は 蓋 が 流 出 し な い よ う に 、 チ ェ ー ン を つ け る 等 の 流 出 対 策 を と る こ と 。
(3) 汚 水 用 コ ン ク リ ー ト ま す の 構 造 に つ い て は 、 次 表 の と お り と す る 。 ア コ ン ク リ ー ト 製 ま す の 積 目 地 は ５ ㎜ 以 上 で 施 工 す る 。
イ 汚 水 ま す の 底 部 に は 、 イ ン バ ー ト を 設 け な け れ ば な ら な い 。 施 工 に 当 た っ て は 、 次 の こ と に 注 意 し な け れ ば な ら な い 。
① コ ン ク リ ー ト 製 ま す の イ ン バ ー ト の 深 さ は 、 上 流 管 の 内 径 と 同 じ と す る 。
② コ ン ク リ ー ト 製 ま す の イ ン バ ー ト の 肩 は 、 汚 物 が 堆 積 し な い よ う 、 ま た 水 切 り を 良 く す る た め 、 ま す の 外 側 に 向 か っ て 高 く し 、 勾 配 は １ ０ ％ か ら ２ ０ ％ の 間 と す る 。
③ コ ン ク リ ー ト 製 ま す の 上 流 側 管 底 と 下 流 側 管 底 と の 間 に は 、 一 般 的 に ２ ～ ５ ㎝ 程 度 の 落 差 を つ け る 。
④ コ ン ク リ ー ト 製 ま す の イ ン バ ー ト 部 に 使 用 す る 上 塗 り モ ル タ ル （ 配 合 比 セ メ ン ト １ ： 砂 ２ ） は 練 り と す る 。
－ ４ １ －
(4) コ ン ク リ ー ト 製 ま す 等 基 礎 に つ い て は 、 次 表 の と お り と す る 。
ま す の 寸 法
（ 内 径 ）
基 礎 コ ン ク リ ー ト コ ン ク リ ー ト ま す の 外 壁 か ら の 余 裕 幅
基 礎 砕 石 コ ン ク リ ー ト か ら の 余 裕 幅
基 礎 コ ン ク リ ー ト 厚
基 礎 砕 石 厚
３ ０ ０ 用 １ ０ ㎝ 以 上 １ ０ ㎝ 以 上 １ ０ ㎝ 以 上 １ ０ ㎝ 以 上 ３ ６ ０ 以 下 １ ０ ㎝ 以 上 １ ０ ㎝ 以 上 １ ０ ㎝ 以 上 １ ０ ㎝ 以 上 ４ ５ ０ 以 下 １ ０ ㎝ 以 上 １ ０ ㎝ 以 上 １ ０ ㎝ 以 上 １ ０ ㎝ 以 上 ６ ０ ０ 以 下 １ ０ ㎝ 以 上 １ ０ ㎝ 以 上 １ ０ ㎝ 以 上 ２ ０ ㎝ 以 上
(5) 宅 地 に 擁 壁 等 の 段 差 が あ る 場 合 に つ い て
ア 擁 壁 等 高 さ が １ ． ５ ｍ を 超 え る 場 合 は 上 下 段 に 内 の り ３ ０ ㎝ 以 上 の 大 き さ の ま す を 設 置 す る 。 （ 参 考 図 ２ を 参 照 ）
イ 階 段 に つ い て は 、 上 下 の 段 に 内 の り ３ ０ ㎝ 以 上 の 大 き さ の ま す を 設 置 す る 。 （ 参 考 図 ３ ― １ 、 ３ － ２ を 参 照 ）
(6) ま す に 水 道 管 、 ガ ス 管 等 を 巻 き 込 ん で 施 工 し て は な ら な い 。
(7) 敷 地 が 狭 く 、 二 段 ま す を 使 用 す る 場 合 は 協 議 を す る こ と 。 （ 基 準 ど お り で き な い 場 合 ）
(8) 枝 管 が 曲 が る 箇 所 は 掃 除 口 を つ け る 。 ま た 、 雨 水 の 枝 管 に つ い て は 、 必 要 に 応 じ て 掃 除 口 を 設 置 す る 。
－ ４ ２ －
(9) 雨 水 ま す の 詳 細 に つ い て
① ま す の 底 部 に は 深 さ １ ０ ㎝ 以 上 の 泥 だ め を 設 け る 。 泥 だ め の 深 さ と は 、 下 流 側 管 渠 の 管 底 か ら ま す の 底 部 ま で の 高 さ と す る 。
② 格 子 蓋 を 使 用 す る 時 の 雨 水 ま す の 天 端 高 さ は 、 地 表 面 よ り や や 低 め に 設 置 す る 。
③ 開 渠 の 接 続 す る 部 分 に 雨 水 ま す を 設 置 す る 場 合 は 、 ゴ ミ 等 の 浸 入 を 防 止 す る た め ス ク リ ー ン を 設 け る こ と が 望 ま し い 。
４ － ３ ド ロ ッ プ ま す （ 汚 水 ）
上 流 管 と 下 流 管 の 落 差 が 大 き い 場 合 は 、 ド ロ ッ プ ま す を 使 用 す る 。 な お 、 副 管 は 認 め な い 。
－ ４ ３ －
４ － ４ た め ま す （ 汚 水 雨 水 共 通 ）
外 流 し 等 に 設 置 す る た め ま す は 、 内 径 ３ ０ ㎝ 以 上 、 泥 だ め の 深 さ は １ ０ ㎝ 以 上 と し 、 基 礎 の 構 造 は コ ン ク リ ー ト ま す と 同 様 に す る 。
た だ し 、 臭 気 対 策 用 の エ ル ボ 管 を 設 置 す る 場 合 は 、 エ ル ボ 管 の 下 端 か ら 泥 だ め の 深 さ を １ ５ ㎝ 以 上 と る こ と 。
維 持 管 理 に 支 障 と な る た め 、 エ ル ボ 管 は 接 着 せ ず 、 取 り 外 し 可 能 と す る こ と 。
外 流 し の た め ま す か ら 先 は 、 勾 配 （ 表 ３ － １ を 参 照 ） を と る こ と 。
図 ４ － ４ た め ま す の 構 造 と 外 流 し の 接 続 例
４ － ５ 掃 除 口
排 水 管 の 詰 ま り 、 あ る い は 流 れ が 悪 く な っ た 場 合 、 管 内 を 容 易 に 掃 除 で き る よ う に 適 切 な 位 置 に 、 ま た 、 排 水 管 の 会 合 点 や 屈 曲 点 等 で ま す を 設 置 す る こ と が 困 難 な 場 合 、 排 水 管 の 保 守 点 検 を 容 易 に す る た め に 掃 除 口 を 設 け る も の で あ る 。 施 工 に 当 た っ て は 、 次 の こ と に 注 意 し な け れ ば な ら な い 。
(1) 掃 除 用 具 が 無 理 な く 十 分 効 果 的 に 使 用 で き る 形 と 大 き さ と す る 。
(2) 地 中 埋 設 管 に 設 け る 場 合 に は 、 そ の 配 管 の 一 部 を 床 仕 上 げ 面 又 は 地 盤 面 、 若 し く は そ れ 以 上 ま で 立 ち 上 げ る 。
( 3 ) 隠 ぺ い 配 管 の 場 合 に は 、 壁 又 は 床 の 仕 上 げ 面 と 同 一 面 ま で 配 管 の 一 部 を 延 長 し て 取 り 付 け る 。
(4) 排 水 立 て 管 の 最 下 部 に 掃 除 口 を 設 け る 空 間 が な い 場 合 等 に は 、 そ の 配 管 の 一 部 を 床 仕 上 げ 面 又 は 最 寄 り の 壁 面 の 外 部 ま で 延 長 し て 取 り 付 け る こ と 。 (5) 蓋 は 、 漏 水 が な く 臭 気 が も れ な い 密 閉 式 の も の と す る 。
(6) 掃 除 口 の 上 を モ ル タ ル 、 し っ く い 等 の 材 料 で 覆 わ な い こ と 。
－ ４ ４ －
４ － ６ 雨 水 の 地 下 浸 透 （ 雨 水 貯 留 浸 透 施 設 ）
開 発 ・ 建 築 行 為 等 で 宅 内 排 水 設 備 を 行 う 際 、 雨 水 浸 透 地 区 は 、 屋 根 や 敷 地 に 降 っ た 雨 を 道 路 側 溝 、 雨 水 管 、 水 路 、 河 川 な ど へ 直 接 放 流 し な い で 、 敷 地 内 の 土 壌 の 中 に 一 時 た め さ せ な が ら 、 雨 水 を 土 壌 中 に 浸 透 さ せ 、 次 の よ う な 効 果 を 目 的 と し て 、 雨 水 の 排 水 設 備 は 浸 透 式 で 施 工 す る 。 た だ し 、 地 下 水 が 高 い 場 合 は こ の 限 り で な い 。
(1) 雨 水 を 自 然 に 返 す こ と が で き る 。 （ 地 下 水 の か ん 養 と 水 資 源 の 確 保 ） (2） 浸 水 地 域 の 解 消 や 河 川 の 氾 濫 の 防 止 が で き る 。 (都 市 型 洪 水 対 策 ） (3) 地 盤 沈 下 を 防 ぐ こ と が で き る 。 （ 地 盤 沈 下 対 策 ）
(4) 植 生 の 枯 渇 を 防 ぐ こ と が で き る 。 （ 植 生 保 護 対 策 ）
(5) 海 水 の 逆 浸 透 に よ る 塩 水 化 を 防 ぐ こ と が で き る 。 (地 下 水 の 塩 水 化 対 策 ）
４ － ７ 雨 水 浸 透 式
浸 透 区 域 の 宅 地 内 の 雨 水 排 水 は 、 浸 透 式 構 造 で 処 理 す る 。
(1) 戸 建 住 宅 の 雨 水 排 水 は 、 浸 透 ま す を 設 置 し オ ー バ ー フ ロ ー を 雨 水 ま す 、 雨 水 管 渠 や 側 溝 等 に 接 続 し 排 除 す る こ と 。
(2) 開 発 区 域 の 面 積 が ５ ０ ０ ㎡ 以 上 ５ ， ０ ０ ０ ㎡ 未 満 （ 市 街 化 調 整 区 域 内 に お い て は 、 ３ ， ０ ０ ０ ㎡ 未 満 ） の 、 浸 透 区 域 に お け る 開 発 事 業 （ 戸 建 住 宅 は 除 く ） は 、 宅 地 内 に 降 っ た 雨 を 雨 水 浸 透 設 備 （ 浸 透 ま す 、 透 水 管 等 ） に よ り 浸 透 で き る 構 造 と す る 。
－ ４ ５ －
４ － ７ － ２ 浸 透 ま す
ま す の 側 面 や 底 面 か ら 雨 水 を 地 下 に 浸 透 さ せ る 機 能 と 若 干 の 貯 留 機 能 を 有 す る 施 設 で あ る 。
(1) ま す 底 部 は 砕 石 を 敷 き 詰 め て か ら 据 付 け る 。
( 2 ) 砕 石 は ２ 号 砕 石 （ 粒 径 ６ ０ ～ ４ ０ m m ） 又 は ３ 号 砕 石 （ 粒 径 ４ ０ ～ ３ ０
㎜ ） を 使 用 す る 。
(3) 埋 戻 し は 、 陥 没 の な い よ う 十 分 に 突 固 め る こ と 。 (4) 浸 透 設 備 の 維 持 管 理 は 定 期 的 に ご み の 除 去 を 行 う 。
(5) 浸 透 ま す の 泥 だ め に つ い て は １ ０ ㎝ 以 上 と す る 。
※ 河 川 区 域 又 は 河 川 保 全 区 域 内 で 、 管 路 及 び 雨 水 ま す を 設 置 す る 場 合 は 、 河 川 管 理 者 と 協 議 す る 。
図 ４ － ５ 雨 水浸 透 ま す 断 面 図
－ ４ ５ －
－ ４ ６ －
４ － ７ － ３ 透 水 管 （ 有 孔 管 等 ）
透 水 管 は 、 側 面 に 浸 透 孔 を 設 け た も の 、 又 は 有 孔 性 の 材 料 で 造 ら れ た も の で 、 そ の 周 囲 を 砕 石 等 で 覆 い 、 集 水 し た 雨 水 を 地 中 に 浸 透 さ せ る 施 設 で あ る 。
(1) 透 水 管 は 水 平 に 据 付 け る 。
(2) 透 水 管 は ､有 孔 部 分 を 下 方 に し て 施 工 す る 。
( 3 ) 透 水 管 の 設 置 位 置 は 浸 透 水 の 影 響 を 避 け る 為 、 建 物 の 基 礎 ､ 隣 地 境 界 、 そ の 他 構 造 物 等 か ら ３ ０ ㎝ 以 上 の 離 隔 を と る 。
(4) 透 水 管 の 敷 設 間 隔 は 浸 透 流 の 相 互 干 渉 に よ り 浸 透 量 の 低 下 が あ る 為 、 1.
5m以 上 の 離 隔 を と る 。
(5) 透 水 管 の 施 工 は 、 車 両 の 出 入 口 部 を 避 け 施 工 す る 。
( 6 ) 浸 透 層 に 使 用 す る 砕 石 は ２ 号 砕 石 （ 粒 径 ６ ０ ～ ４ ０ m m ） 又 は ３ 号 砕 石 （ 粒 径 ４ ０ ～ ３ ０ ㎜ ） と す る 。
( 7 ) 浸 透 層 側 部 は フ ィ ル タ ー 材 （ 厚 さ １ . ５ ㎜ 以 上 ） で 覆 い 陥 没 を 防 止 す る 。 (8) 浸 透 層 上 部 は ビ ニ ー ル シ ー ト （ 厚 さ ０ . ２ ㎜ 以 上 ） で 覆 い 陥 没 を 防 す る 。 (9) オ ー バ ー フ ロ ー 管 の 接 続 に 当 た っ て は 、 側 溝 等 の 排 水 が 逆 流 し な い よ う
に 十 分 落 差 を 付 け る 。
図 ４ － ６ 浸 透 ま す 及 び 透 水 管 布 設 標 準 構 造 図
４ － ７ － ４ 雨 水 浸 透 設 備 を 設 置 す る 位 置 に つ い て の 注 意 事 項
浸 透 ま す 及 び 透 水 管 を 設 置 す る 場 合 、 擁 壁 の 高 さ が １ ． ０ ｍ 以 上 あ る 場 合 は 参 考 図 ― １ ， ４ － ２ の と お り と す る 。
－ ４ ７ －
４ － ７ － ５ 透 水 管 の 設 計 計 算
透 水 管 の 長 さ は 時 間 あ た り の 計 画 雨 水 流 出 量 と 単 位 浸 透 量 か ら 算 出 す る 。
透水管長さＬ（ｍ）＝ 計 画 雨 水 流 出 量 Ｑ （ ㎥ ／ ｈ ｒ ） 単位浸透量Ⅴ（㎥／（ｈｒ・ｍ））
（１）計画雨水流出量Ｑの算出方法は、次のとおりとする。
Ｑ＝ １
×（ Ｃ i－ Ｃ’） ×Ｉ ×Ａ ×３ ６ ０ ０ ３ ６ ０
Ｑ Ｃi Ｃ’
Ｉ Ａ
：計画雨水流出量（㎥／ｈｒ）
：開発事業完了後の平均流出係数
：平塚市下水道計画の排水区別流出係数
：降雨強度（ｍｍ／ｈｒ）
：集水面積（ｈa）
① 開発事業完了後の流出係数 下記の値により算出する。
工種別基礎流出係数
工種 屋根 舗装 ゴルフ場等の芝 間地
流出係数 ０．８０ ０．７５ ０．５０ ０．２０
※「ゴルフ場等の芝」とは、転圧、改良等を行い浸透率が低下したものをいう。
平均流出係数の計算方法
Ｃi＝ 屋根面積×０．８０+舗装面積×０．７５+ゴルフ場等の芝×０．５０+間地×０．２０
Ａ
② 平塚市下水道計画の排水区別流出係数
下水道整備課の公共下水道事業計画を参照のこと。
－ ４ ８ －
降雨強度（ｍｍ/ｈｒ）
Ｉ＝ ４７５０ ｔ ＋ ３ ３
④ 降雨到達時間（分）
ｔ＝最初流入時間+流下時間 最初流入時間＝７分
流下時間（分）＝各管路延長（ｍ）÷（各管路の満管流速（ｍ/ｓ）×６０）
（２） 単位浸透量Ⅴの算出方法は、次のとおりとする。
Ⅴ＝Ｑｆ×Ｃ
Ⅴ Ｑｆ
Ｃ
：設置施設の単位設計浸透量（㎥／（ｈｒ・ｍ））
：設置施設の基準浸透量（㎥／（ｈｒ・ｍ））
：各種影響係数＝０．５４
① 設置施設の基準浸透量 Ｑｆ=ｋ０×ｋｆ
ｋ０
ｋｆ
：土壌の飽和透水係数（ｍ／ｈｒ）
砂質層＝０．５１ 黒土層＝０．１０
（個々の試験データを使用してもよい）
：設置施設の比浸透量（㎡）
② 設置施設の比浸透量 ｋｆ＝ａＨ＋ｂ
ａ＝３．０９３
ｂ＝１．３４Ｗ＋０．６７７ Ｈ： 設計水頭（ｍ）＝高さ Ｗ： 施設幅（ｍ）
ａ，ｂ： 施設形状による係数
－ ４ ９ －
φ １ ０ ０ ｍ ｍ の 場 合 の 浸 透 面 積 （ 参 考 ）
透 水 管 (30㎝ ×30㎝ )、 砂 質 層 の 場 合 ‐ ‐ ‐ ‐ ‐ ‐ 図 4-7-1 単 位 設 計 浸 透 量 Ⅴ =0.553㎥ /(hｒ ・ ｍ )
Ci (開 発 事 業 完 了 後 の 平 均 流 出 係 数 )=0.75 C’ (平 塚 市 下 水 道 計 画 の 排 水 区 別 流 出 係 数 )=0.50 I(降 雨 強 度 )=51mm/h
透 水 管 (L=1m)で 時 間 あ た り の 浸 透 面 積
Ａ＝ Ｖ
（ Ｃ i－ Ｃ’） ×Ｉ ＝ 0.553
（ 0.75-0.5） ×0.051 ≒ 43㎡ /ｍ
よ っ て 、 砂 質 層 の 場 合 透 水 管 L = 1 m 当 り 面 積 4 3 ㎡ を 浸 透 さ せ る こ と が 可 能 で あ る 。
φ １ ５ ０ ｍ ｍ の 場 合 の 浸 透 面 積 （ 参 考 ）
透 水 管 (50㎝ ×80㎝ )、 砂 質 層 の 場 合 ‐ ‐ ‐ ‐ ‐ ‐ 図 4-7-2 単 位 設 計 浸 透 量 Ⅴ =1.052㎥ /(hｒ ・ ｍ )
Ci (開 発 事 業 完 了 後 の 平 均 流 出 係 数 )=0.75 C’ (平 塚 市 下 水 道 計 画 の 排 水 区 別 流 出 係 数 )=0.50 I(降 雨 強 度 )=51mm/h
透 水 管 (L=1m)で 時 間 あ た り の 浸 透 面 積
Ａ＝ Ｖ
（ Ｃ i－ Ｃ’） ×Ｉ ＝ 1.052
（ 0.75-0.5） ×0.051 ≒ 82㎡ /ｍ
よ っ て 、 砂 質 層 の 場 合 透 水 管 L = 1 m 当 り 面 積 8 2 ㎡ を 浸 透 さ せ る こ と が 可 能 で あ る 。
－ ５ ０ －
図 ４ － ７ － １ 透 水 管 標 準 断 面 図 （ φ １ ０ ０ ㎜ の 場 合 ）
図 ４ － ７ － ２ 透 水 管 標 準 断 面 図 （ φ １ ５ ０ ㎜ の 場 合 ）
－ ５ １ －
図 ４ － ７ － ３ オ ー バ ー フ ロ ー 管 の 接 続 方 法
－ ５ ２ －
４ － ７ － ６ 浸 透 ま す （ 既 設 雨 水 ま す の 改 造 ）
既 設 の 雨 水 ま す を 浸 透 ま す に 改 造 す る と き の 構 造 は 図 ４ － ８ を 標 準 と す る 。
－ ５ ３ －
４ － ７ － ７ 浸 透 ド ロ ッ プ ま す
浸 透 ド ロ ッ プ ま す の 立 ち 上 り 管 の 高 さ は 、 流 入 管 の 管 頂 高 ま で と す る 。
４ － ７ － ８ 雨 水 浸 透 不 適 地
雨 水 浸 透 不 適 地 の 宅 地 内 の 雨 水 排 水 に つ い て は 、 た め ま す を 設 置 し 、 雨 水 管 渠 や 側 溝 等 に 接 続 し 排 除 す る こ と 。
４ － ８ 雨 水 浸 透 施 設 の 維 持 管 理
雨 水 浸 透 施 設 の 浸 透 能 力 を 維 持 さ せ る 為 、 土 砂 及 び 落 ち 葉 等 の ゴ ミ に よ り 目 詰 ま り を 起 こ さ な い 様 日 常 の 点 検 、 清 掃 等 を 行 う こ と 。
４ － ９ 雨 水 調 整 施 設
開 発 区 域 の 面 積 が 市 街 化 区 域 に お い て ５ ， ０ ０ ０ ㎡ 以 上 、 市 街 化 調 整 区 域 に お い て ３ ， ０ ０ ０ ㎡ 以 上 の 開 発 事 業 に つ い て は 、 開 発 事 業 完 了 後 の 雨 水 排 水 に よ る 流 下 先 の 下 水 道 施 設 や 河 川 等 の 負 荷 を 調 整 す る こ と を 目 的 と し て 、 必 要 に 応 じ 、 雨 水 調 整 施 設 を 整 備 す る 。
雨 水 調 整 施 設 は 、 地 表 面 を 掘 り 下 げ た 調 整 池 な ど と し 、 雨 水 調 整 施 設 の 規 模 に つ い て は 、 下 水 道 計 画 担 当 部 署 と 協 議 の 上 、 そ れ に 見 合 っ た も の を 整 備 す る 。
－ ５ ４ －
４ － １ ０ ま す 蓋 の 強 度 に つ い て
（ １ ） 車 が 乗 ら な い 箇 所 に つ い て は 、 普 通 蓋 を 使 用 す る 。
（ ２ ） 乗 用 車 が 乗 る 場 合 は 耐 圧 蓋 を 使 用 す る 。
（ ３ ） 共 同 住 宅 の 駐 車 場 に つ い て は 、 防 護 鉄 蓋 （ Ｔ － ６ 以 上 ） を 使 用 す る 。
（ ４ ） 位 置 指 定 道 路 及 び 共 同 排 水 に つ い て は 、 台 座 付 鉄 製 防 護 用 蓋 （ Ｔ － ８ 以 上 ） を 使 用 す る 。
４－１１ 公共汚水ますへの接続について
（１）公共汚水ますへの接続は、管底接続とする。
（ ２ ） コン ク リー ト 製公 共 汚 水ま す に接 続 する 管 は 、桝 の 内壁 か ら突 き 出 ない よ う に差し入れ、その周囲をモルタルで十分に埋め、内外面の仕上げをする。
（ ３ ） コン ク リー ト 製公 共 汚 水ま す の側 塊 、斜 壁 等 の積 目 地は １ ㎝と す る 。な お 、 地下水の高い所では、地下水が浸入しないように十分注意して施工すること。
（ ４ ） 硬質 塩 化ビ ニ ール 製 公 共汚 水 ます は 、キ ャ ッ プ止 め とな っ てい る の でキ ャ ッ プ を は ず し 、接 着 剤 を十 分 施 し 接 続す る こ と。 使 用 し な い場 所 は 、そ の ま ま に しておくこと。
－ ５ ５ －
図 4－ 11－ 1 コ ン ク リ ー ト 製 公 共 汚 水 ま す の 構 造 図
－ ５ ６ －
図 4－ 11－ 2 硬 質 塩 化 ビ ニ ー ル 製 公 共 汚 水 ま す の 構 造 図
－ ５ ７ －
５ 参 考 図
参考図 １
市道（私道）に雨水施設が無い場合
－５８－
参考図 ２
擁壁部の施工方法
－５９－
参考図 ３―1 階段部の施工方法
－６０－
参考図 ３－２ 階段部の施工方法
－６１－
参考図 ４－１
浸透ます及び透水管の注意事項
－６２－
参考図 ４－２
浸透ます及び透水管の注意事項
－６３－
６ 付 帯 施 設
６ － １ ス ト レ ー ナ ー
浴 場 、 流 し 等 汚 水 流 出 口 に は 、 固 形 物 の 流 下 を 阻 止 す る た め に 取 外 し の で き る 有 効 な 目 幅 を も っ た ス ト レ ー ナ ー を 設 け な け れ ば な ら な い 。
こ れ を 省 く と 、 台 所 の 流 し か ら の 野 菜 く ず 、 割 箸 、 ま た 浴 室 、 洗 濯 場 か ら の 髪 の 毛 、 布 切 れ が 排 水 管 に 流 入 し 、 管 渠 を つ ま ら せ る 原 因 と な る 。
し た が っ て 、 排 水 管 の 維 持 管 理 上 か ら も 絶 対 に 必 要 な 器 具 で あ る 。 ス ト レ ー ナ ー の 開 口 有 効 断 面 積 は 、 流 出 側 に 接 続 す る 排 水 管 の 断 面 積 以 上 と し 、 目 幅 は ８ ㎜ 以 下 と す る 。
６ － ２ ト ラ ッ プ
ト ラ ッ プ は 、 水 封 の 機 能 に よ っ て 排 水 管 又 は 公 共 下 水 道 か ら 下 水 ガ ス 、 臭 気 、 衛 生 害 虫 な ど が 器 具 を 経 て 屋 内 に 侵 入 す る の を 防 止 す る た め に 、 衛 生 器 具 に 造 り 付 け （ 器 具 ト ラ ッ プ ） さ れ て い る か 、 あ る い は ま す 内 や 枝 管 に 設 け ら れ る 装 置 で 、 内 部 に 封 水 を も っ た 器 具 を い う 。
６ － ２ － １ ト ラ ッ プ の 構 造
( 1 ) 排 水 管 内 の 臭 気 、 衛 生 害 虫 等 の 移 動 を 有 効 に 阻 止 で き る こ と 。 （ 封 水 が 破 ら れ に く い 構 造 で あ る こ と 。 ）
( 2 ) 汚 物 等 が 付 着 し 、 又 は 沈 殿 し な い 構 造 と す る 。 （ 自 己 洗 浄 作 用 を 有 す る こ と 。 ）
( 3 ) ト ラ ッ プ の 口 径 は 原 則 と し て ７ ５ m m 以 上 、 封 水 深 ５ ㎝ 以 上 １ ０ ㎝ 以 下 と し 、 封 水 を 失 い に く い 構 造 と す る 。
(4) 封 水 部 の 点 検 、 掃 除 が 容 易 で あ る こ と 。
(5) 材 質 は 耐 食 性 、 非 吸 水 性 で 表 面 は 平 滑 な も の と す る 。
( 6 ) 他 の ト ラ ッ プ の 封 水 保 護 と 汚 水 を 円 滑 に 流 下 さ せ る 目 的 か ら 、 二 重 ト ラ ッ プ と な ら な い よ う に す る 。
－ ６ ４ －
６ － ２ － ２ ト ラ ッ プ の 種 類
ト ラ ッ プ に は い ろ い ろ な 種 類 が あ る が 、 基 本 型 と し て 次 の ５ 種 類 を 上 げ る こ と が で き る 。
(1) Ｓ ト ラ ッ プ (2) Ｐ ト ラ ッ プ (3) Ｕ ト ラ ッ プ (4) ド ラ ム ト ラ ッ プ
(5) ベ ル ト ラ ッ プ （ わ ん ト ラ ッ プ ）
そ の 他 、 歯 科 医 院 、 美 容 院 等 特 殊 な 雑 排 水 を 排 出 す る 箇 所 に ヘ ア ト ラ ッ プ 等 を 設 置 す る こ と 。
図 ６ － ２ ト ラ ッ プ の 種 類
－ ６ ５ －

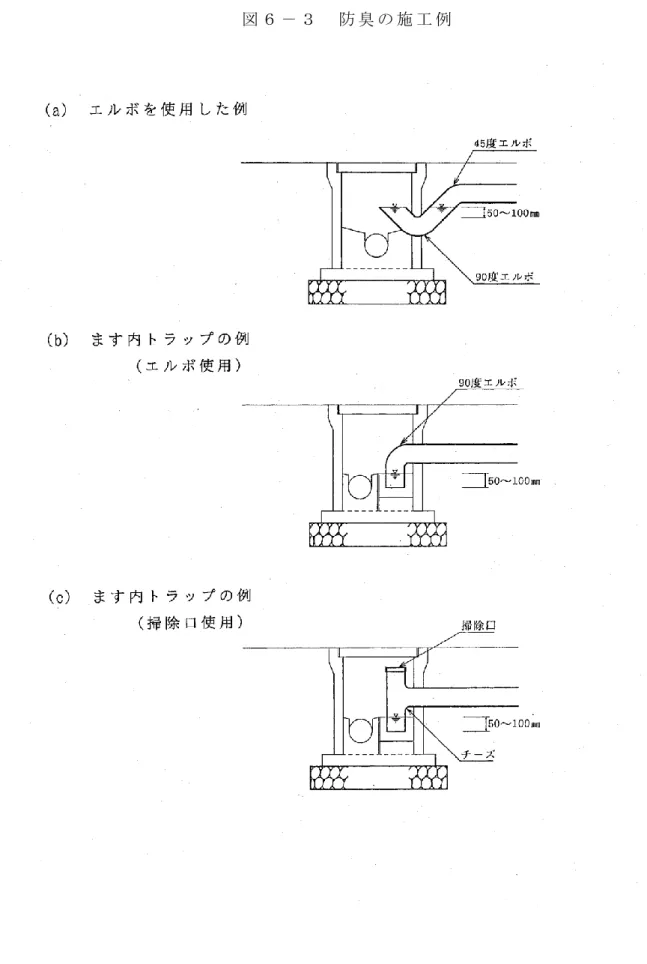

図 ６ － ３ 防 臭 の 施 工 例
－ ６ ６ －
６ － ３ 阻 集 器
阻 集 器 は 、 排 水 中 に 含 ま れ る 油 性 溶 剤 、 土 砂 等 の 有 害 物 質 又 は 再 利 用 で き る 物 質 の 流 下 を 阻 止 、 分 離 、 収 集 し て 残 り の 水 液 の み を 自 然 流 下 に よ り 排 水 で き る 形 状 、 構 造 を も っ た 器 具 又 は 装 置 を い い 、 公 共 下 水 道 及 び 排 水 設 備 の 機 能 を 妨 げ 、 又 は 損 傷 す る の を 防 止 す る と と も に 、 処 理 場 に お け る 放 流 水 の 水 質 確 保 の た め に 設 け る 。
店 舗 等 で 排 水 設 備 の 機 能 を 妨 げ 、 又 は 損 傷 す る 恐 れ の あ る も の は 適 正 な 規 模 の 阻 集 器 を 設 置 し 自 己 の 日 常 管 理 を 欠 か さ な い 。 な お 、 ラ ー メ ン 店 、 中 華 料 理 店 等 に つ い て は 、 そ れ に あ っ た 大 き さ の 阻 集 器 を 設 置 す る 必 要 が あ る 。 特 に ラ ー メ ン 店 、 中 華 料 理 店 等 に つ い て は 、 日 常 の 維 持 管 理 が 大 事 で あ る た め 、 設 置 に あ た っ て は 、 そ の 旨 、 使 用 者 に 説 明 す る こ と が 大 切 で あ る 。
６ － ３ － １ 阻 集 器 の 種 類
(1) グ リ ー ス 阻 集 器 （ グ リ ー ス ト ラ ッ プ ）
営 業 用 調 理 場 等 か ら の 油 脂 類 を 阻 止 す る も の で あ る 。 ま た 、 グ リ ー ス 阻 集 器 に エ ア ー レ ー シ ョ ン の 設 置 や 、 バ イ オ 等 の 力 で 油 が 固 ま ら な い よ う に で き る 器 具 等 の 設 置 は 禁 止 と す る 。 （ 油 が 固 ま ら な く 、 本 管 上 で 固 ま り 閉 塞 を 起 こ す た め ）
(2) オ イ ル 阻 集 器 （ オ イ ル ト ラ ッ プ ）
給 油 場 等 で 次 に 示 す ガ ソ リ ン 、 油 類 の 流 出 す る 箇 所 に 設 け 、 ガ ソ リ ン 、 油 類 の 流 下 を 阻 止 す る 。
① ガ ソ リ ン 供 給 場 、 給 油 場 （ ガ ソ リ ン ス タ ン ド ）
② ガ ソ リ ン を 貯 蔵 し て い る ガ レ ー ジ
③ 可 燃 性 溶 剤 、 揮 発 性 の 液 体 を 製 造 又 は 使 用 す る 工 場 、 事 業 場
④ 機 械 式 駐 車 場 の 地 下 排 水 で の 油 の 流 出 、 そ の 他 自 動 車 整 備 工 場 等 機 械 油 の 流 出 す る 事 業 場
(3) サ ン ド 阻 集 器 （ サ ン ド ト ラ ッ プ ） 及 び セ メ ン ト 阻 集 器
泥 、 砂 、 セ メ ン ト な ど が 多 量 に 流 入 す る と 予 想 さ れ る 箇 所 に 設 け 底 部 の 泥 だ め の 深 さ ｈ １ ５ ０ mm以 上 と す る 。
(4) ヘ ア 阻 集 器 （ ヘ ア ト ラ ッ プ ） ① 理 髪 店 、 美 容 院 等 の 洗 面 、 洗 髪 器
② プ ー ル 、 公 衆 浴 場 （ 大 型 の ヘ ア 阻 集 器 ）
－ ６ ７ －
(5) ラ ン ド リ ー 阻 集 器 （ ラ ン ド リ ー ト ラ ッ プ ）
営 業 用 洗 濯 場 （ ク リ ー ニ ン グ 店 ） 等 か ら 排 出 さ れ る 糸 く ず 、 布 く ず 、 ボ タ ン 等 の 流 下 を 阻 止 す る 。 阻 集 器 の 中 に は 取 外 し 可 能 な バ ス ケ ッ ト 形 ス ク リ ー ン を 設 け る 。
(6) プ ラ ス タ 阻 集 器 （ プ ラ ス タ ト ラ ッ プ ）
外 科 ギ ブ ス 室 や 歯 科 技 工 室 等 か ら 排 出 さ れ る プ ラ ス タ 、 貴 金 属 等 の 不 性 物 質 流 下 を 阻 止 す る 。
６ － ３ － ２ グ リ ー ス 阻 集 器 の 設 置 容 量 基 準
(1) グ リ ー ス 阻 集 器 の 設 置 基 準 に つ い て は 、 「 国 土 交 通 省 機 械 設 備 工 事 共 通 仕 様 書 」 に 基 づ き 、 日 本 阻 集 器 工 業 会 が 作 成 し た 容 量 算 定 式 に よ り 、 グ リ ー ス 阻 集 器 の 容 量 を 設 置 す る 。 ま た 製 品 業 者 の カ タ ロ グ の 基 準 に 基 づ き 設 置 す る 。
(2) 飲 食 店 等 の 業 種
① コ ン ビ ニ エ ン ス ス ト ア ー 、 喫 茶 店 、 軽 食 等 ② そ ば 、 う ど ん 、 和 食 、 洋 食 等
③ 中 華 料 理 、 焼 肉 、 フ ァ ス ト フ ー ド 等 ④ ラ ー メ ン
⑤ 調 理 セ ン タ ー 等
業 種 に あ っ た 容 量 の 阻 集 器 を 設 置 す る 。
６ － ３ － ３ 阻 集 器 の 維 持 管 理
(1) 阻 集 器 に 蓄 積 し た グ リ ー ス に つ い て は 毎 日 除 去 し な け れ ば な ら な い 。 ま た 、 可 燃 性 廃 液 な ど の 浮 遊 物 、 土 砂 、 そ の 他 沈 殿 物 は 、 必 ず 定 期 的 に 除 去 し な け れ ば な ら な い 。
( 2 ) 阻 集 器 か ら 除 去 し た ゴ ミ 、 汚 泥 、 廃 油 等 の 処 分 は 、 “ 廃 棄 物 の 処 理 及 び 清 掃 に 関 す る 法 律 ” に よ ら な け れ ば な ら な い 。 た だ し 、 再 利 用 す る 場 合 は こ の 限 り で は な い 。
－ ６ ８ ―
－ ６ ９ －
図 ６ － ８ 阻 集 器 の 施 工 例 （ 小 規 模 な 店 舗 の 場 合 ）
－ ７ ０ －
６ － ４ デ ィ ス ポ ー ザ
デ ィ ス ポ ー ザ を 使 用 す る 場 合 は 、 平 塚 市 デ ィ ス ポ ー ザ 排 水 処 理 シ ス テ ム 等 取 扱 要 綱 に 基 づ き 設 置 す る 。 ま た 、 単 独 で 設 置 す る デ ィ ス ポ ー ザ （ 処 理 施 設 が な い ） に つ い て は 、 設 置 を 禁 止 す る 。
デ ィ ス ポ ー ザ 排 水 処 理 シ ス テ ム を 変 更 す る 場 合 は 、 下 水 道 経 営 課 と 協 議 を し な け れ ば な ら な い 。
設 置 後 の 管 理 が 重 要 で あ り 、 戸 建 住 宅 の 場 合 、 個 人 管 理 と な り 、 管 理 不 十 分 が 原 因 の 近 隣 か ら の 悪 臭 苦 情 が 見 受 け ら れ る 。 特 に 、 戸 建 住 宅 に 設 置 す る 場 合 は 、 十 分 な 維 持 管 理 に 努 め る 様 に 説 明 す る こ と 。
－ ７ １ －
７ 水 洗 便 所 工 事
７ － １ 汲 取 り 便 所 の 改 造
汲 取 り 便 所 を 改 造 し て 水 洗 便 所 に す る 場 合 に は 、 在 来 の 便 槽 を 適 切 な 方 法 で 撤 去 又 は 土 砂 等 で 埋 戻 し 、 将 来 に わ た っ て 、 衛 生 上 及 び 陥 没 等 問 題 な い よ う に 処 置 す る 必 要 が あ る 。
通 常 の 場 合 、 便 槽 内 の し 尿 を き れ い に 汲 取 っ た あ と 、 そ の 内 部 を 消 毒 し 、 地 盤 よ り 深 さ ６ ０ ㎝ ま で 取 り 壊 し た 後 に 埋 戻 す 。
な お 、 埋 戻 し は 、 消 毒 後 底 部 を せ ん 孔 し て 水 抜 き 孔 (30cm×30cm程 度 )を 設 け 良 質 土 を 使 用 し 沈 下 の な い よ う 施 工 す る 。 ま た 、 工 事 写 真 を 撮 る 。
汲 取 り 便 所 に 貯 留 さ れ た し 尿 は 、 前 も っ て 市 役 所 の 担 当 窓 口 で 手 続 し 汲 取 る こ と 。
７ － ２ 浄 化 槽 の 処 理
取 壊 し 、 埋 戻 し 等 の 処 理 は 汲 取 り 便 所 と 同 様 で あ る が 、 し 尿 の 汲 取 り は 必 ず 浄 化 槽 清 掃 業 者 に 申 し 込 ん で 汲 取 る こ と 。 地 盤 よ り 深 さ ６ ０ ㎝ ま で 取 り 壊 し た 後 に 埋 戻 す 。 な お 、 埋 戻 し は 、 消 毒 後 底 部 を せ ん 孔 し て 水 抜 き 孔 を 設 け る 。 ま た 、 工 事 写 真 を 撮 る 。
－ ７ ２ －
８ 共 同 排 水 設 備
共 同 排 水 設 備 と は 、 幅 員 １ .８ ｍ 以 上 の 私 道 内 に 所 有 者 の 異 な る ２ 棟 以 上 の 家 屋 が 共 同 で 排 水 設 備 を 設 置 す る も の で 、 一 般 の 交 通 の 用 に 供 さ れ て い る も の が 多 い た め 設 計 施 工 に 当 た っ て は 、 通 行 の 確 保 と 安 全 に つ い て 十 分 な 配 慮 が 必 要 で あ る 。
８ － １ 事 前 調 査
(1) 工 事 着 手 前 に 、 地 下 埋 設 物 の 調 査 を 行 い 、 既 設 管 及 び 既 設 構 造 物 等 と 計 画 排 水 管 と の 位 置 関 係 及 び 影 響 範 囲 等 が 判 断 で き る よ う な 断 面 図 を 作 成 し 提 出 す る こ と 。 （ 図 ８ － １ ）
(2) ガ ス 管 の 切 り 回 し 、 又 は 移 設 が 伴 う と 予 想 さ れ る 場 合 は 、 そ れ に 係 る 費 用 が 多 大 と な る た め 、 申 請 書 提 出 前 に 関 係 説 明 資 料 を 作 成 し 、 請 負 人 、 ガ ス 会 社 及 び 市 の ３ 社 で 施 工 方 法 等 に つ い て 協 議 し な け れ ば な ら な い 。 (3) 道 路 に そ っ て 老 朽 化 し た 建 物 や 根 入 れ の 浅 い 塀 等 が あ る 場 合 は こ れ ら に
近 接 し て 工 事 を 行 う と 、 損 傷 を 与 え る こ と が あ る の で 、 こ れ ら を で き る だ け 避 け る よ う な 管 路 の 位 置 を 決 定 す る 。
(4) 請 負 人 は 、 事 前 に 工 事 の 施 工 方 法 及 び 予 想 さ れ る ブ ロ ッ ク 塀 等 の 補 償 物 件 と 、 そ の 費 用 負 担 に つ い て 依 頼 者 に 十 分 説 明 し 、 関 係 者 全 員 の 同 意 を 得 、 後 に 問 題 の 起 こ ら な い よ う 注 意 す る こ と 。
(5) 周 辺 構 築 物 が 判 断 で き る よ う 工 事 着 手 前 の 現 況 写 真 を 提 出 す る こ と 。
－ ７ ３ －
８ － ２ 設 計
共 同 排 水 設 備 の う ち 、 共 同 で 使 用 す る 部 分 の 汚 水 ・ 雨 水 の 管 径 及 び ま す の 規 格 は 次 の と お り と す る 。
(1) 汚 水 ・ 雨 水 管 の 大 き さ に つ い て ア 汚 水 管 の 管 径 と 勾 配
排 水 人 口 （ 人 ） 汚 水 本 管 内 径 （ ｍ ｍ ） と 勾 配 ５ ０ ０ 未 満 １ ５ ０ 以 上 （ 勾 配 １ ． ５ ／ １ ０ ０ ） ５ ０ ０ 以 上 １ ０ ０ ０ 未 満 ２ ０ ０ 以 上 （ 勾 配 １ ． ２ ／ １ ０ ０ ） イ 雨 水 管 の 管 径 と 勾 配
排 水 面 積 （ ㎡ ） 雨 水 本 管 内 径 （ ｍ ｍ ） と 勾 配 ６ ０ ０ 未 満 １ ５ ０ 以 上 （ 勾 配 １ ． ５ ／ １ ０ ０ ） ６ ０ ０ 以 上 １ ５ ０ ０ 未 満 ２ ０ ０ 以 上 （ 勾 配 １ ． ２ ／ １ ０ ０ ） １ ５ ０ ０ 以 上 ２ ５ ０ 以 上 （ 勾 配 １ ． ０ ／ １ ０ ０ ）
(2) 汚 水 ・ 雨 水 ま す の 大 き さ に つ い て
ア 硬 質 塩 化 ビ ニ ル 製 ま す の 大 き さ は 次 表 の と お り と す る 。 深 さ 内 径 又 は 内 の り
１ ５ ０ ㎝ 以 下 ２ ０ ㎝ 以 上
１ ５ ０ ｃ ｍ 超 え ２ ０ ０ ㎝ 以 下 ３ ０ ㎝ 以 上
イ コ ン ク リ ー ト 製 ま す 等 の 大 き さ は 次 表 の と お り と す る 。 深 さ 内 径 又 は 内 の り
６ ０ ㎝ 以 下 ３ ０ ㎝
９ ０ ㎝ 以 下 ３ ５ ㎝ 又 は ３ ６ ㎝
１ ２ ０ ㎝ 以 下 ４ ５ ㎝
１ ２ ０ ㎝ 超 え ２ ０ ０ ㎝ 以 下 ６ ０ ㎝
(3) ま す の 深 さ が ２ .０ ｍ を 超 え る 場 合 は ０ 号 マ ン ホ ー ル 以 上 を 使 用 す る 。 (4) ま す の 大 き さ に つ い て は 、 管 径 よ り 大 き い ま す を 使 用 す る 。
－ ７ ４ －
(5) 共 同 ま す か ら 宅 地 内 に 設 置 す る 汚 水 管 及 び 雨 水 管 に つ い て ア 共 同 ま す か ら 宅 地 内 ま で の 管 径 は １ ０ ㎝ 以 上 と す る 。
イ 深 さ が ２ ． ０ ｍ を 超 え る 場 合 は 、 本 管 に 直 接 、 取 付 管 で 接 続 す る 。 た だ し 、 本 管 の 管 径 は ２ ０ ㎝ 以 上 と す る 。 そ の た め 、 取 付 管 の 管 径 は １ ５ ㎝ 以 上 と す る 。
(6) 宅 地 内 に 設 置 す る 汚 水 ま す 及 び 雨 水 ま す に つ い て
ア 汚 水 ま す に つ い て は 、 管 径 よ り 大 き い ま す を 設 置 す る 。 イ 雨 水 ま す に つ い て は 、 ３ ０ ｃ ｍ の ま す を 設 置 す る 。
ウ 雨 水 の 接 続 先 が 側 溝 、 管 渠 形 側 溝 の 場 合 、 接 続 先 に グ レ ー チ ン グ 蓋 の あ る 箇 所 に 設 置 す る 。 ま た 、 グ レ ー チ ン グ 蓋 が 無 い 場 合 は 協 議 す る こ と 。 (7) 汚 水 ・ 雨 水 ま す 蓋 の 耐 圧 に つ い て
ま す を 自 動 車 等 重 量 物 の 通 る 箇 所 に 設 け る 場 合 は 、 予 想 さ れ る 荷 重 に 十 分 耐 え う る 構 造 の ま す と し な け れ ば な ら な い 。 特 に 硬 質 塩 化 ビ ニ ル 製 ま す を 使 用 す る 場 合 は 台 座 付 鉄 製 防 護 用 蓋 を 使 用 す る 。
ア 総 重 量 ８ tを 超 え る 大 型 車 両 が 通 行 し な い 宅 地 内 道 路 は Ｔ － ８ ｔ 蓋 を 使 用 す る 。
イ 総 重 量 １ ４ t を 超 え る 大 型 車 両 が 通 行 し な い 宅 地 内 道 路 は Ｔ － １ ４ ｔ 蓋 を 使 用 す る 。
ウ 総 重 量 １ ４ t を 超 え る 大 型 車 両 が 通 行 す る 場 合 は Ｔ － ２ ０ ｔ 以 上 の 蓋 を 使 用 と す る 。
８ － ３ 共 同 排 水 の 設 計 金 額 に つ い て
(1) 共 同 排 水 を 設 計 す る 場 合 、 現 地 調 査 及 び 埋 設 管 調 査 を 行 う こ と 。 ま た 、 必 要 に 応 じ て 地 質 調 査 を 行 う こ と 。
(2) 排 水 設 備 等 工 事 設 計 書 の 計 上 も れ が あ っ た 場 合 （ 調 査 ミ ス 、 過 少 設 計 、 違 算 ） の 清 算 変 更 は 認 め な い 。
( 3 ) 排 水 設 備 等 工 事 設 計 書 の 数 量 が 過 大 な も の 及 び 必 要 な い も の は 計 上 で き な い 。
－ ７ ５ －
９ 自 己 管 理 道 路
自 己 管 理 道 路 と は 、 開 発 事 業 区 域 内 の 平 塚 市 に 帰 属 し な い 道 路 で 将 来 に わ た り 、 自 己 管 理 す る 道 路 を 言 う 。
９ － １ 汚 水 ・ 雨 水 の 管 径 及 び ま す
汚 水 ・ 雨 水 の 管 径 及 び ま す の 大 き さ に つ い て は 、 次 の と お り と す る 。 (1) 汚 水 ・ 雨 水 管 の 大 き さ
ア 汚 水 管 の 管 径 と 勾 配
排 水 人 口 （ 人 ） 汚 水 本 管 内 径 （ ｍ ｍ ） と 勾 配 ５ ０ ０ 未 満 １ ５ ０ 以 上 （ 勾 配 １ ． ５ ／ １ ０ ０ ） ５ ０ ０ 以 上 １ ０ ０ ０ 未 満 ２ ０ ０ 以 上 （ 勾 配 １ ． ２ ／ １ ０ ０ ）
イ 雨 水 管 の 管 径 と 勾 配
排 水 面 積 （ ㎡ ） 雨 水 本 管 内 径 （ ｍ ｍ ） と 勾 配 ６ ０ ０ 未 満 １ ５ ０ 以 上 （ 勾 配 １ ． ５ ／ １ ０ ０ ） ６ ０ ０ 以 上 １ ５ ０ ０ 未 満 ２ ０ ０ 以 上 （ 勾 配 １ ． ２ ／ １ ０ ０ ） １ ５ ０ ０ 以 上 ２ ５ ０ 以 上 （ 勾 配 １ ． ０ ／ １ ０ ０ ） ウ 枝 管 の 管 径 は １ ０ ㎝ 以 上 と す る 。
エ 深 さ が ２ ． ０ ｍ を 超 え る 場 合 は 、 本 管 に 直 接 取 付 管 で 接 続 す る 。 ま た 、 本 管 の 管 径 は ２ ０ ㎝ 以 上 と す る 。 そ の た め 、 取 付 管 の 管 径 は １ ５ ㎝ 以 上 と す る 。
(2) 汚 水 ・ 雨 水 ま す の 大 き さ
ア 硬 質 塩 化 ビ ニ ル 製 ま す の 大 き さ は 次 表 の と お り と す る 。 深 さ 内 径 又 は 内 の り
１ ５ ０ ㎝ 以 下 ２ ０ ㎝ 以 上
１ ５ ０ ㎝ 越 え ２ ０ ０ ㎝ 以 下 ３ ０ ㎝ 以 上
－ ７ ６ －
