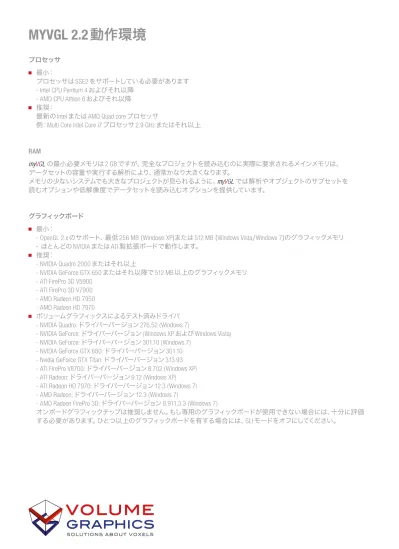

MYVGL 2.2
動作環境
プロセッサ
最小：
プロセッサは SSE2 をサポートしている必要があります
- Intel CPU Pentium 4
およびそれ以降
- AMD CPU Athlon 6
およびそれ以降
推奨：
最新の Intel または AMD Quad core プロセッサ
例：Multi Core Intel Core i7 プロセッサ 2.9 GHz またはそれ以上
RAM
my
V
G
L
の最小必要メモリは 2 GB ですが、完全なプロジェクトを読み込むのに実際に要求されるメインメモリは、
データセットの容量や実行する解析により、通常かなり大きくなります。
メモリの少ないシステムでも大きなプロジェクトが見られるように、
my
V
G
L
では解析やオブジェクトのサブセットを
読むオプションや低解像度でデータセットを読み込むオプションを提供しています。
グラフィックボード
最小：
- OpenGL 2.x
のサポート、最低 256 MB (Windows XP)または 512 MB (Windows Vista/Windows 7)のグラフィックメモリ
- ほとんどの NVIDIA または ATI 製拡張ボードで動作します。
推奨：
- NVIDIA Quadro 2000
またはそれ以上
- NVIDIA GeForce GTX 650
またはそれ以降で 512 MB 以上のグラフィックメモリ
- ATI FirePro 3D V5900
- ATI FirePro 3D V7900
- AMD Radeon HD 7950
- AMD Radeon HD 7970
ボリュームグラフィックスによるテスト済みドライバ
- NVIDIA Quadro:
ドライバーバージョン 276.52 (Windows 7)
- NVIDIA GeForce:
ドライバーバージョン (Windows XP および Windows Vista)
- NVIDIA GeForce:
ドライバーバージョン 301.10 (Windows 7)
- NVIDIA GeForce GTX 680:
ドライバーバージョン 301.10
- Nvidia GeForce GTX Titan:
ドライバーバージョン 313.93
- ATI FirePro V8700:
ドライバーバージョン 8.702 (Windows XP)
- ATI Radeon:
ドライバーバージョン 9.12 (Windows XP)
- ATI Radeon HD 7970:
ドライバーバージョン 12.3 (Windows 7)
- AMD Radeon:
ドライバーバージョン 12.3 (Windows 7)
- AMD Radeon FirePro 3D:
ドライバーバージョン 8.911.3.3 (Windows 7)
オンボードグラフィックチップは推奨しません。もし専用のグラフィックボードが使用できない場合には、十分に評価
する必要があります。ひとつ以上のグラフィックボードを有する場合には、SLI モードをオフにしてください。
ディスプレイ
最小推奨：解像度 1280 x 1024
スワップ領域
スワップ領域は、RAM と同程度の大きさにしてください。
ユーザ権限
ソフトウェアを使用するすべてのユーザはアドミニストレータまたはユーザ権限を有する必要があります。
ゲストアカウントで使用した場合、ライセンスが動作しない可能性があります。
ボリュームグラフィックスによるテスト済みおよびサポートするオペレーティングシステム
最小：
- Windows XP Professional 32 ビット
- Windows Vista Business 32 ビット
- Windows 7 Professional 32 ビット
注意：
データセットのサイズによっては、32 ビットオペレーティングシステムでは十分ではない場合があります。
RAM
の最小要件と照合して下さい。
推奨：
- Windows 7 Professional 64 ビット
- Windows Vista Business 64 ビットまたはそれ以上 (64 ビット)
- Windows XP Professional 64 ビット
- Linux Ubuntu 12.04 LTS 64
ビット
産業用に最適な構成は、最新の Intel Xeon プロセッサ 2 個、16GB の RAM またはそれ以上、Windows 64 ビットです。
仮想マシンはサポートしていません。
ヒント、トリックと警告
総合編
my
V
G
L
は高いコンピュータ動作環境を必要とするソフトウェアアプリケーションのため、起動時にチェックを行います。
メインメモリ、プロセッサ数、GDI オブジェクトなどシステムリソースは、もし複数のアプリケーションが同時に起動
している場合は十分でない可能性があるため、確認を行います。もしシステムリソースが十分でない場合、警告メッセージ
が表示されます。特定の条件ではアプリケーションの起動ができない場合があります。
ソフトウェアを使用するには、スクロールホイールのついた 3 ボタンマウスが必要です。
3D
マウス機能は、Logitech 3D マウスデバイスを使用した 3D 画面でサポートしています。
2
個以上のアプリケーションが起動している場合は問題が起きる可能性があります。
典型的な影響は、例えばユーザインターフェイスにおけるインターフェイス要素の不完全なまたは誤配置、
イメージの表示におけるエラーといった問題です。
プリセットやワークスペースのレイアウトのようなユーザ設定が意図せずに上書きされてしまうこともあります。
プロセッサの能力とメインメモリはアプリケーションのインスタンス間で共有されており、
不足となることが考えられます。
メモリ不足により情報がディスクにスワップされることで、システムのパフォーマンスが著しく低下し、
アプリケーションクラッシュを起こす場合もあります。
システムと異なる言語を使用した場合、互換性に問題を来たす恐れがあります。
英語はデフォルト言語として設定されており、すべてのシステムにおいてサポートされています。
互換性の問題を回避するために、ASCII コードのみをご使用下さい。
ファイル、フォルダ、オブジェクトはコード表の最初の 128 文字以内を使用して名前を付けてください。
(特殊文字を避ける）他のシステム言語を有するコンピュータにプロジェクトを移行させる際も同様です。
グラフィックボード
ご使用のグラフィックボードに推奨ドライバが適用されていることを確認して下さい。
ラップトップパソコンでは製造元でインストールされたドライバが旧型の場合があります。
グラフィックボード製造元のウェブサイトにて、最新のグラフィックボードのドライバをご確認下さい。
オンボードのグラフィックチップは推奨しません。
Tesla、CUDA グラフィックボードはサポートしていません
RAM
RAM に読み込まれた際のデータセットのサイズが RAM 要件の計算に対して適切であることのみ注意して下さい。
データが JPEG 2000 フォーマット (.jp2) などの圧縮ファイルの場合、ハードディスク上でのデータセットのサイズ
が RAM に読み込まれた際のサイズに対して極端に小さいことがあります。
スワップ領域は常に有効にして下さい。スワップ領域の確保なく RAM を上回った場合、クラッシュを引き起こす原因
となります。
リモートアクセス
弊社ソフトウェア製品はリモートアクセスをサポートしていません。ソフトウェアはローカルにて使用して下さい。
my
V
G
L
をリモートアクセスで使用した場合、次のような問題が起こる可能性があります。
- ユーザーインターフェースの誤表示
- パフォーマンスの低下
- アプリケーションのクラッシュ
その他様々な問題が考えられます。
グラフィックボード
グラフィックボード、ドライバ、オペレーティングシステムの組み合わせにつきましては、以下をご参照下さい。
注：以下の表は文書作成時のものであり、今後更新される可能性があります。
製造元 グラフィックボード ドライバー オペレーティングシステム コメント
NVIDIA GeForce GTX 680 301.10 Windows 7 64 ビット 報告された問題はありません。 NVIDIA Geforce GTX 580 262.99
285.62 301.42
Windows 7 64 ビット 報告された問題はありません。
NVIDIA Geforce GTX 480 257.21 Windows 7 64 ビット Windows 7 の基本色彩設計を使用すると、優れたパフォー マンスを発揮します。
NVIDIA GeForce GTX 285 185.85 Windows XP 64 ビット 報告された問題はありません。 再構成に適しています。 NVIDIA GeForce GTX 285 196.21 Windows XP 64 ビット 報告された問題はありません。
NVIDIA GeForce GTX 285 196.21 Windows 7 グラフィック表示に問題があります。 推奨いたしません。 NVIDIA GeForce GTX 280 182.50 Windows Vista 64 ビット SP2 報告された問題はありません。
NVIDIA GeForce GT 120 179.36 Vista Business 64 ビット SP1 デュアルスクリーン使用時にパフォーマンスが遅く、CT 再 構成時にパフォーマンスが低下することがあります。制限 はございますが、推奨致します。
NVIDIA GeForce 9800 GT 185.85 Windows XP 64 ビット 報告された問題はありません。 CT 再構成に適しています。 NVIDIA GeForce 9800 GT 196.21 Windows XP 64 ビット 報告された問題はありません。
NVIDIA Quadro FX 3700M 190.62 Vista Business 64 ビット SP1 報告された問題はありません。 NVIDIA Quadro FX 3700M 179.76 Windows Vista 64 ビット 報告された問題はありません。 NVIDIA Quadro FX 3700 190.38 Windows 7 Ultimate 64 ビット 報告された問題はありません。
NVIDIA Quadro FX 3500 169.96 Windows XP 64 ビット グラフィック表示に問題があります。 推奨いたしません。 NVIDIA Quadro FX 3400 182.65 Windows XP 64 ビット SP2 報告された問題はありません。
NVIDIA Quadro FX 1600M 197.16 Windows Vista 64 ビット アプリケーションクラッシュが起きます。 推奨いたしません。 NVIDIA Quadro FX 1600M 186.81 Windows Vista 64 ビット 報告された問題はありません。
NVIDIA Quadro FX 3800M 188.43 Windows 7 64 bit ポロシティ/介在物モジュール使用時に問題がありま す。 アプリケーションクラッシュが起きます。 推奨い たしません。 NVIDIA Quadro FX 3800 296.70 420.12 Windows XP STL モデルをレンダリングする際に、メモリー消費量が非 常に増加します。
NVIDIA Quadro FX 3800 275.65 Windows XP 報告された問題はありません。 NVIDIA Quadro FX 4600 162.62 Windows XP,
Windows Vista グラフィック表示に問題があります。 推奨いたしません。 NVIDIA Quadro FX 5800 296.70
420.12
Windows XP STL モデルをレンダリングする際に、メモリー消費量が非 常に増加します。
NVIDIA Quadro FX 5800 275.65 Windows XP 報告された問題はありません。 NVIDIA Quadro 4000 265.70
259.81
Windows 7,
Windows Vista 64 ビット グラフィック表示に問題があります。 推奨いたしません。 NVIDIA Quadro 4000 275.65 Windows 7 頻発するドライバクラッシュが原因でアプリケーションク
ラッシュが起きます。 推奨いたしません。
NVIDIA Quadro 6000 275.65 Windows 7 報告された問題はありません。他のドライバーは問題を 引き起こす可能性があります。
製造元 グラフィックボード ドライバー オペレーティングシステム コメント
ATI FirePro V8700 8.603 8.563 8.702
Windows XP 64 ビット 報告された問題はありません。
ATI FirePro V7750 8.633 Windows XP 64 ビット SP2 グラフィック表示に問題があります。 推奨いたしません。 ATI FireGL V7700 8.634
8.633
Windows Vista 64 ビット SP2 グラフィック表示に問題があります。 推奨いたしません。 ATI Radeon HD 4870 9.5 Windows XP 64 ビット CT 再構成時に問題があります。制限はございますが、推
奨致します。
ATI Radeon HD 5870 (1 GB) 9.12 Windows XP 64 ビット 報告された問題はありません。 また、CT 再構成とハードウ ェアレンダーに優れたパフォーマンスを発揮します。 INTEL Intel HD Graphics 15.21.5.2266 Windows 7 Ultimate 32 ビット 報告された問題はありません。
ボリュームグラフィックス製品に関するトラブルシューティング
※よくある問題と対処法を以下の表にまとめました。
※ VGStudio MAX 、VGStudio 、myVGL が含まれます。本記載は、特定の製品および構成のみに対応する場合があります。（例：オプションモジュール機能）
問題 考えられる要因 対処法 レンダリングに関する問題が起きる。事象 例： 3D ウィンドウが正しく、または全く表示さ れない、画像が正しくレンダリングされない な ど 旧型のグラフィックボードドライバがインスト ールされています。 最新のグラフィックボードドライバをインストールして下さい。 オンボードのグラフィックボードが組み込まれ ています。 オンボードのグラフィックボードはお使いのボリュームグラフィックス製品を起動するた めの条件を充分に満たしていな可能性があ ります。 グラフィックボードに関する情報は、 本紙 1 ページ目をご覧下さい。 インストールしたグラフィックボードが正しく
認識されていない可能性があります。 Edit > Preferences > General > Expert 示：編集 > プリファレンス > 一般 > 一般 ） と（日本語表 操作し、ハードウェアレンダラーのメモリオー バーライドを有効にして、使用しているグラフ ィックボードの正しいメモリサイズを入力し て下さい。 Windows 7 にて:オブジェクトを動かしたときの み3D ウィンドウがアップデートされる。 ます。Windows のエアロのないテーマが選択されてい エアロテーマに変更して下さい。Windows コントロールパネルの個人設定で パフォーマンスが低下する。 他のアプリケーションを同時に起動しているこ とにより RAM が不足している可能性がありま す。 他のアプリケーションをすべて停止したうえ でボリュームグラフィックス製品を使用して 下さい。 大容量データを扱う際、パフォーマンスが著し く低下する。(64 ビット版の場合) データセットのサイズが RAM 容量を上回り、ハードディスクへスワップされていることが考え られます。 - RAM を増設して下さい(可能であれば)。 - データ容量を減らして下さい。例：条件に適 した読込設定をご選択下さい。 大容量のデータセットでパフォーマンスの著 しい低下や、アプリケーションクラッシュが発 生する。(32 ビット版の場合) データセットのサイズが RAM 容量を上回り、ハ ードディスクへスワップされていることが考え られます。 - RAM を増設して下さい(可能であれば)。 - 64 ビットシステムに移行して下さい(アップ グレードは別途費用が必要です)。 - データ容量を減らして下さい。例：条件に適 した読込設定をご選択下さい。 大容量のデータセットでアプリケーションクラ ッシュが起きる。(64 ビット版の場合) データセットのサイズが実装された RAM 容量を上回り、スワップスペースが起動していない、 または小さすぎることが考えられます。 - スワップ領域を有効にして下さい。 - スワップスペースのサイズを RAM 容量に比 して、充分に大きくしてください。 - RAM を増設して下さい。 - データ容量を減らして下さい。例：条件に適 した読込設定をご選択下さい。 大きなイメージスタックの保存の際、アプリケ ーションクラッシュが起きる。(NVIDIA グラフィ ックボードの場合)。 グラフィックボードドライバへの OpenGL の誤っ
た実装の可能性があります。 - Edit > Preferences > General > Expert（日本語表示：編集 > プリファレンス > 一般 > 一般）と 操作し、“オフスクリーンレンダリングの設定” で option Use frame buffer object extension（日本語 表示：フレームバッファオブジェクトの拡張 を使用）を停止します - お使いのグラフィックボードの最新のグラフ ィックドライバをダウンロードしてインスト ールして下さい。 .avi ファイルの保存時のコーデック選択におい て、インストール済みのコーデックが見当らな い。(32/64 ビット共通) コーデックは選択された avi の設定と互換性が ありません。 - ファイルの設定を変更します。コーデックのフレームサイズ、レート (fps) といった、 .avi 多くは、画像の幅、高さを 2 の倍数で設定し ます。 - 他のコーデックをご選択下さい。
ボリュームグラフィックス株式会社 〒 462-0837 名古屋市北区大杉 1-3-19 電話: 052-508-9682 ファックス: 052-508-9689 sales@volumegraphics.jp | www.volumegraphics.jp © 0 6. 20 14 V ol um e G ra ph ic s G m bH , V G-01 5-JA -v0 3_ N 問題 考えられる要因 対処法 .avi ファイルの保存時のコーデック選択におい て、インストール済みのコーデックが見当たら ない。(64 ビット共通) コーデックが 64 ビットでなく、32 ビット版にな っていないかご確認下さい。 - 64 ビット版のコーデックをインストールして下さい。 - 他のコーデックをご選択下さい。 GUI が破損し、ウィンドウが正しく表示されな い。 ンスタンスが動作しているか、他の集中的にグ2 つ以上のボリュームグラフィックス製品のイ ラフィックを用いるソフトウェアが同時に起動 しており、GDI /ユーザオブジェクト制限を上回 っている可能性があります。 - 他の起動中のアプリケーションをすべて終 了して下さい。 - ボリュームグラフィックス製品のインスタン スは、ひとつだけ起動して下さい。 Windows 7 を使用していますが、再構成時にパ フォーマンスが遅いと感じる。 い。Aero テーマが選択されていないかご確認下さ コントロールパネルの個人設定で基本テーマに設定を変更して下さい。 ffdshow (K-Lite codec pack)の MPEG-4 エンコーディン
グを用いて .avi ファイルにアニメーションを保 存する際、アプリケーションがクラッシュする。 ffdshow の MPEG-4 エンコーディングにバグが確 認されています。 - .avi ファイルにアニメーションを保存する際は、他のコーデックを選択します。 - 他のコーデックパッケージを使用します。 - 非圧縮での avi ファイルまたはイメージスタ ックとしてのアニメーションを描画し、サー ドパーティーのソフトウェア(例：VirtualDub) により avi ファイルを圧縮変換して下さい。 Windows XP (64ビット):アニメーションを .wmv, ファイルでレンダリングする際に 重大なエラ ーが起きる（プラグインモジュール‘vgexportasf’ がローディングされない）。 .wmv ファイル作成に必要なコーデックがイン
ストールされていない可能性があります。 Windows Media Format 9.5 Runtime 以上をマイクロソフトのウェブサイトからダまたはそれ ウンロードし、インストールしてください。 PDF Creator 印刷モニターが閉じない、またはマ
クロ処理中に出現する。 た際の問題です。PDF Creator 1.3.0 を VGStudio MAX とともに使用し PDF Creator 最新バージョンをお使い下さい。 それまでの VGStudio または VGStudio MAX 既存バ
ージョンからアップグレードインストール後 に、RCS が動作しない。
VGStudio および VGStudio MAX 32 bit 用を 64 bit PC に、または 64 bit 用を 32 bit PC にインストール している、もしくは、バージョン 2.2 をバージョ ン2.1 に（またはその逆）上書きインストールし ている。 すでにインストールされている VGStudio また は VGStudio MAX をアンインストール後、新しい バージョンをインストールしてください。 ドングルマネージャーがスリープモードから起 動した際に動作しなくなる。 ドングルマネージャーに原因がある可能性があります。 ドングルを取り外し、コンピュータを再起動して下さい。 ATI グラフィックカードドライバーがスリープモ ードから起動した際に動作しなくなる。 グラフィックカードドライバーに原因がある可能性があります。 コンピュータを再起動して下さい。 Windows エクスプローラの .vgl ファイルをダブ ルクリックしても、VGStudio または VGStudio MAX で開かない。
.vgl ファイルが VGStudio または VGStudio MAX にリ ンクしていない可能性があります。 例： vgstudiomax22.exe. ファイルのエクスプローラコンテキストメニ ューより“プログラムから開く“を選択し、既 定のリンクを変更しコンピュータを再起動し てください。
VGStudio MAX マクロで PDF Creator が動作しない PDF Creator のバージョンが最新ではありません。 PDF Creator 1.3.1 またはそれ以上のバージン をインストールしてください。
VGStudio または VGStudio MAX が Mac OS 10.8 で起 動しない。エラーメッセージ：”To open ‘vgstudio-max22’, you need to install X11.（vgstudiomax22 を起 動するにはX11をインストールする必要があ ります）”
Mac OS 10.8 で X11 / XQuartz がインストールされ
ていません。 X11 / XQuartz 参考：http://support.apple.com/kb/HT5293をインストールしてください。
シーンツリーの項目が、読み込みプロジェクト
とは別の言語で表示される。 プロジェクトが作成され、2.2 の別の言語で読VGStudio または VGStudio MAX 2.1 のある言語で まれている可能性があります。
VGStudio または VGStudio MAX 2.1 で作成された プロジェクトは変更できません。プロジェクト が VGStudio または VGStudio MAX 2.2 で作成さ れた場合は、シーンツリーの項目は選択して いる言語に自動的に翻訳されます。
