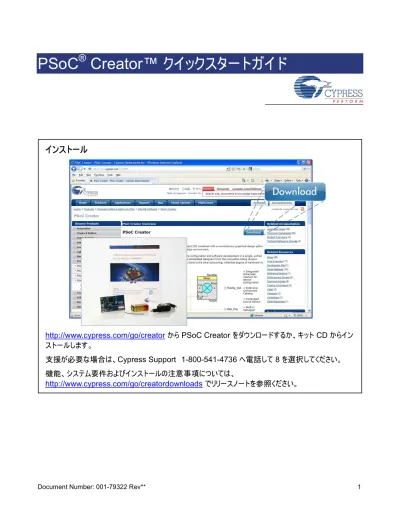

Document Number: 001-79322 Rev**
1
イ
イン
ンス
スト
トー
ール
ル
http://www.cypress.com/go/creator
から
PSoC Creator をダウンロードするか、キット CD からイン
ストールします。
支援が必要な場合は、Cypress Support 1-800-541-4736 へ電話して 8 を選択してください。
機能、システム要件およびインストールの注意事項については、
始
始め
める
る
ス
スタ
ター
ート
ト
> 全
全て
ての
のプ
プロ
ログ
グラ
ラム
ム
> Cypress > PSoC Creator 2.0 > PSoC Creator 2.0 をクリックし
ます。
プ
プロ
ロジ
ジェ
ェク
クト
トを
を作
作成
成す
する
る/開
開く
く
Start Page の "Create New Project" をクリックし、要求されたプロジェクト情報を入力します。
"Examples and Kits" ディレクトリにあるサンプルプロジェクトを開くこともできます。
Document Number: 001-79322 Rev**
3
コ
コン
ンポ
ポー
ーネ
ネン
ント
トを
を追
追加
加す
する
る
Component Catalog からコンポーネントを選び、回路図シートの上にドラッグします。
コ
コン
ンポ
ポー
ーネ
ネン
ント
トを
を設
設定
定す
する
る
様々なコンポーネントパラメーターを設定し、必要な動作をするように変更します。
詳細は、Configure ダイアログまたは Component Catalog から、各コンポーネントのデータシートを参
照ください。
設
設計
計を
を完
完成
成す
する
る
ピンコンポーネント、クロックコンポーネントなどを追加して設計を完成します。
Wire ツールを使って様々なコンポーネントを接続します。
詳細は、Component Catalog 内のコンポーネントを右クリックすると開く、様々なサンプルプロジェクト
を参照ください。
デ
デザ
ザイ
イン
ンワ
ワイ
イド
ドリ
リソ
ソー
ース
スを
を設
設定
定す
する
る
"<projectname>.cydwr" ファイルを開いて、ピン、クロック、割り込み、DMA などのデザインワイドリソー
ス
(DWR) を設定します。
DWR エディタタブ
Document Number: 001-79322 Rev**
5
コ
コー
ード
ドを
を生
生成
成す
する
る
完了したら、
Build
コマンドを使っ てソースコードを生成します。
ファイルについての詳細は、
Help メニュー内の Documentation から、System Reference
IDE に
にエ
エク
クス
スポ
ポー
ート
ト
PSoC Creator でのビルトに成功する段階にくると、好みに応じて、設計プロジェクトを Keil µVision
IDE にエクスポートすることができます。そこでコーディングやデバッグ、そしてファームウェアのテストができ
ます。
Project メニュから Export to IDE を選択し IDE Export Wizard を開きます。
PSoC Creator にある設計プロジェクトを変更し、再構築してから、既存の µVision プロジェクトに結
合することもできます。
注
注、エクスポートする場合は、本クイックスタートガイドの以後の記述に従う必要はありません。詳細につ
いては、PSoC Creator のヘルプトピック "Exporting a Design to Keil µVision IDE." を参照くださ
い。
Document Number: 001-79322 Rev**
7
PSoC Creator で
でコ
コー
ード
ドを
を追
追加
加す
する
る
エクスポートせず
PSoC Creator の内で設計を続けたい場合は、 main.c ファイルを開いて、アプリケー
ションに必要なコードを挿入します。
様々なサンプルプロジェクトからコードを必要に応じてコピーすることができます。
デ
デバ
バイ
イス
スを
をプ
プロ
ログ
グラ
ラム
ムす
する
る
コンピューターに適切なキットを接続し、
Program をクリックします
。
必要な場合、PSoC Creator はプロジェクトをビルドします。
… デバイスをプログラムします。
Cypress のウェブページ
http://www.cypress.com/go/store
でキットを購入できます。
生成されたファイル
ビルドメッセージ
ステータス表示
プログラミングの状況
次
次の
のス
ステ
テッ
ップ
プ
ここまでで、プロジェクトを作成し、サンプルプロジェクトを開き、設計を広げる異なった方法を経験しまし
た。
PSoC Creator のヘルプは Start Page にあります。[F1] キーを押して呼び出すこともできます。
詳細は、
"My First Five PSoC 3 Designs" も参照ください。これは Start Page からも利用できます
し、http://www.cypress.com/go/myfirstfivedesigns
からダウンロードすることもできます。
