FPGA 用ソフトプロセッサ向け自動最適化コンフィグレータ

全文

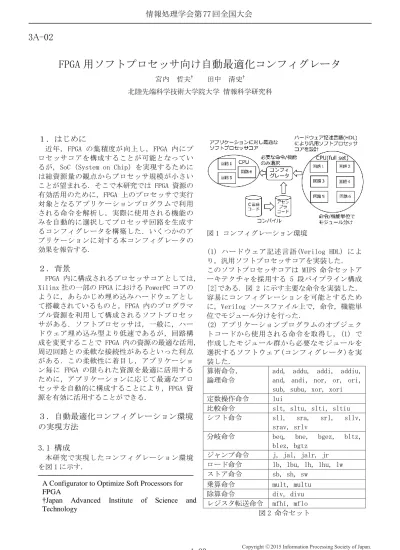

(1)情報処理学会第 77 回全国大会. 3A-02. FPGA 用ソフトプロセッサ向け自動最適化コンフィグレータ宮内哲夫†. 田中清史†. 北陸先端科学技術大学院大学情報科学研究科. １．はじめに近年, FPGA の集積度が向上し，FPGA 内にプロセッサコアを構成することが可能となっているが，SoC（System on Chip）を実現するためには総資源量の観点からプロセッサ規模が小さいことが望まれる．そこで本研究では FPGA 資源の有効活用のために，FPGA 上のプロセッサで実行対象となるアプリケーションプログラムで利用される命令を解析し，実際に使用される機能のみを自動的に選択してプロセッサ回路を生成するコンフィグレータを構築した．いくつかのアプリケーションに対する本コンフィグレータの効果を報告する．. 図 1 コンフィグレーション環境. (1) ハードウェア記述言語(Verilog HDL) により，汎用ソフトプロセッサコアを実装した．２．背景このソフトプロセッサコアは MIPS 命令セットア FPGA 内に構成されるプロセッサコアとしては，ーキテクチャを採用する 5 段パイプライン構成 Xilinx 社の一部の FPGA における PowerPC コアの [2]である．図 2 に示す主要な命令を実装した．ように，あらかじめ埋め込みハードウェアとし容易にコンフィグレーションを可能とするためて搭載されているものと，FPGA 内のプログラマに，Verilog ソースファイル上で，命令，機能単ブル資源を利用して構成されるソフトプロセッ位でモジュール分けを行った．サがある．ソフトプロセッサは，一般に，ハー (2) アプリケーションプログラムのオブジェクドウェア埋め込み型より低速であるが，回路構トコードから使用される命令を取得し，(1) で成を変更することで FPGA 内の資源の最適な活用，作成したモジュール群から必要なモジュールを周辺回路との柔軟な接続性があるといった利点選択するソフトウェア(コンフィグレータ)を実がある．この柔軟性に着目し，アプリケーショ装した．ン毎に FPGA の限られた資源を最適に活用する算術命令， add, addu, addi, addiu, ために，アプリケーションに応じて最適なプロ論理命令 and, andi, nor, or, ori, セッサを自動的に構成することにより，FPGA 資 sub, subu, xor, xori 源を有効に活用することができる．定数操作命令 lui 比較命令 slt, sltu, slti, sltiu ３．自動最適化コンフィグレーション環境シフト命令 sll, sra, srl, sllv, srav, srlv の実現方法分岐命令 beq, bne, bgez, bltz, blez, bgtz 3.1 構成ジャンプ命令 j, jal, jalr, jr 本研究で実現したコンフィグレーション環境ロード命令 lb, lbu, lh, lhu, lw を図 1 に示す．ストア命令 sb, sh, sw A Configurator to Optimize Soft Processors for 乗算命令 mult, multu FPGA 除算命令 div, divu †Japan Advanced Institute of Science and レジスタ転送命令 mfhi, mflo Technology 図 2 命令セット. 1-23. Copyright 2015 Information Processing Society of Japan. All Rights Reserved..

(2) 情報処理学会第 77 回全国大会. (3) (2) により，対象アプリケーションに対して，最適なソフトプロセッサコアの Verilog コードが生成される．. セットのプロセッサ実装) 合成後の回路規模と動作速度について，図 3 の結果が得られた．. 3.2 モジュール選択の実現フルセットのプロセッサは，下記のモジュールを全て含む．本コンフィグレータは，実装対象をアプリケーションが使用する命令に限定することにより，実際に使用されるモジュールのみを選択して，プロセッサを構成する． (1) 各マルチプレクサ要素 (2) ストール検出ユニット (3) フォワーディング検出ユニット (4) 条件分岐時の比較回路 (5) 乗算器 (6) 除算器. Register LUT Slice IO DSP48A1 最小周期 (ns) 最大周波数(MHz). 行列積 653 1179 403 167 8. Qsort 585 1720 525 167 -. SHA1 588 1770 529 167 -. Full 737 9257 3216 167 8. 12.939. 11.921. 10.964. 13.898. 77.286. 83.886. 91.358. 71.953. 図 3 合成後の回路規模. この結果から，アプリケーションの違いにより，実際に使われる命令の種類や，フォワーディングユニットなどの使用状況が異なり，プロ実際のアプリケーションでは図 2 のすべてのセッサの実装を変更することの効果があること命令が使われる訳ではない．また，命令毎に使が示された．われるデータパスや制御信号が異なる．そのたまた，アプリケーションプログラムで使われめ，実際に使用される，各マルチプレクサ要素，る命令を人手で確認し，上記のようなプロセッ条件分岐時の比較回路，乗算器，除算器を命令サの最適化を手作業で行うことも可能であるが，毎に分類し, 使用されない機能については，そ開発期間の長期化が予想される．本コンフィグの回路を生成しないようにする．レータはこれを自動的に行うことができるため，さらに，命令列の並びを解析し，ストールや時間的なコストを要しない最適化を可能とする．フォワーディングが実際に発生するかを検出する．ストールやフォワーディングにはいくつかの種類があるが，それらが発生する可能性がな５．おわりにければ，関連するストール検出ユニットや，フ本研究は，アプリケーションに対して最適とォワーディング検出ユニットを生成しない．なる FPGA 用ソフトプロセッサコアを，自動的にコンフィグレーションできる環境を構築する４．評価ことを目的とした．実際に MIPS プロセッサコアを設計し，アプリケーションにしたがってコン C 言語で記述されたアプリケーションプログラフィグレーションすることにより，その効果がムをコンパイルして生成されたプログラムに対確認された．今後は，マルチプロセッサを対象して，本コンフィグレータを実行し，その結果として最適な回路を生成するコンフィグレータ生成されるプロセッサのハードウェア記述言語に発展させる予定である． (Verilog HDL) で記述された回路を，Xilinx 社製の開発環境 PlanAhead 14.7 により Sprtan-6 FPGA 参考文献をターゲットとして合成，インプリメントし， [1] Embedded Processor Block in Virtex-5 回路規模の比較を行った．（ここで生成された FPGAs Reference Guide, Xilinx, Inc. プロセッサの回路は，アプリケーションと共に PlanAhead のシミュレータ上で実行した結果，正 [2] パターソン&ヘネシー，コンピュータの構成しい回路であることを確認した．）と設計，第 4 版，日経 BP 社，ISBN978-4-8222今回の評価では，下記の(1)～(3)のアプリケー 8478-7．ションプログラムに最適化された構成と，(4)の [3] 第２回 ARC/CPSY/RECONF 高性能コンピュータシステム設計コンテストアプリケーションフルセット構成を対象とした．プログラム http://aquila.is.utsunomiya(1) 行列積 (4 x 4) u.ac.jp/contest/ (2014 年 12 月 27 日閲覧) (2) クイックソート（Qsort）[3] [4]SHA1: http://tools.ietf.org/html/rfc3174 (3) SHA1 [4] (2014 年 12 月 27 日閲覧) (4) Full (コンフィグレータで生成される前のフル. 1-24. Copyright 2015 Information Processing Society of Japan. All Rights Reserved..
