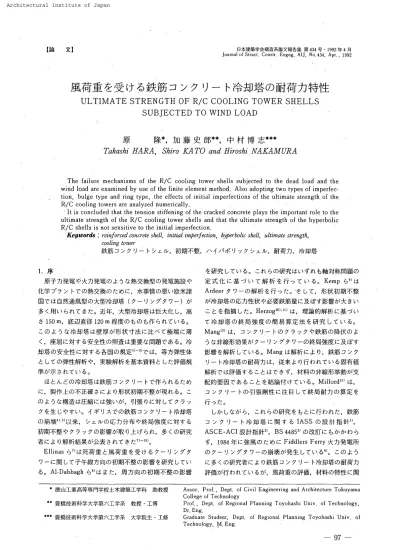

【論 文 】 日本 建 築学会 構 造 系論文報告 集 第434号
・
1992年 4 月Journal of Struct
,
Cohstr,
Engng,
AIJ,
No.
434,
Apr,
,
1992風 荷 重
を
受
け
る
鉄筋
コ ンク
リ
ー
ト
冷
却塔
の
耐
荷
力
特性
ULTIMATE
STRENGT
且OF
R
/
C
COOLING
TOWER
SHELLS
SUBJECTED
TO
wIND
LOAD
原
隆
* ,加
藤
史
郎
* * ,中 村 博
志 ** *Takashi
ffARA
,ShirO
KA
TO
andlliroshi
NAKAMURA
The
failure
mechanisms of the RIC cooling tower shells subjected to thedead
load
’
and thewind
load
are exam 正nedby
use of thefinite
element methQd,
Also
adopting two types of imperfec−
tion,
bulge
ヒype and ring tYpEt,
the effects of initial imperfections of the ultimate strength of the.
RIC
cooling towers are analyzed riumericaLly.
11t
is
concluded that the tension stiffening of the cracked concreteplays
theimportant
role to theultimate strength of the
R
/C
cooling tower shells and that the ultirnate strength of thehyperbolic
R/Cshells
is not sensitive to the initial irnperfection.
、
Key
ωordS :reinf・rced c・nc厂ete shell,
initlal
imPerfection,
h
)Oberbolic shell,
ultimate strength,
cooling tower 鉄 筋コ ン ク リ
ー
ト シ〕:ル,
初 期 不 整,
ハ イパボリック シェ ル,
耐 荷 力,
冷却塔1.
序原子力 発電や火力発電の よ う な 熱交 換型の発 電 施 設や 化学プラン トで の熱 交 換の た めに
,
水 事情の悪い 欧 米 諸 国で は自然通 風型の大型冷却塔 (クー
リングタ ワー
)が 多く用い ら れ て き た。
近 年,
大 型 冷却 塔は巨 大 化し,
高 さ150m , 底辺直径 120m 程度の もの も作ら れ ている。 こ の よ う な冷 却塔は 壁厚が 形状寸法 に 比べ て極 端に薄 く, 座 屈に対す る安 全性の 照査は重要な問題であ る。 冷 却塔の安金 性に対す る各 国の規 定:,−
3 ) では,
等 方 弾 性 体 とし ての弾性解 析や, 実験 解 析 を基本 資料と し た評価規 準が示され てい る。
ほとん どの冷 却 塔は鉄 筋コ ン ク リー
トで作られ るた め に,
製 作 上の不正確さに より形 状 初 期 不 整が現れる。 こ の よ う な構 造は 圧縮には強いが,
引 張り に対してクラ ッ クを 生 じや すい。
イ ギ リス での 鉄 筋コ ン クリー
ト冷 却 塔 の 崩 壊41・
5 似 来, シェ ルの応力分布や終 局強度に対す る 初期 不 整や ク ラッ クの影響が 取り上 げら れ,
多くの研究 者によ り 解 析結果が公 表 さ れ て き た7)−
13 )。
Ellinas
らT)は 死荷重と 風荷重を受け る クー
リングタ ワー
に関して 子午線方 向の初期 不 整の 影響 を研究し てい る。Al−Dabbagh
ら8} は ま た,
周 方向の 初 期 不整の 影 響 を 研究し ている。
これ ら の研究はいずれ も軸 対 称 問 題の 定 式化 に 基づ い て 解 析 を行っ て い る。Ke
皿 p ら9}は Ardeer タワー
の解 析を行っ た。.
そ して, 形 状 初 期 不 整 が冷 却 塔の応 力性 状や必 要 鉄 筋量 に及ぼ す影 響が大きい こと を指 摘し た。Herzogi
°m ]]は,
理 論 的 解 析に基づい て 冷 却塔の終 局 強 度の 簡 易 算 定 法を研 究 して い る。 MangiM は,
コ ン クリー
トの ク ラッ ク や鉄 筋の降 伏の よ うな非 線 形効果がクー
リングタワー
の終局強 度に及ぼ す 影 響 を 解 析し て い る。
Mang は解 析により,
鉄 筋コ ン ク リー
ト冷却塔の耐 荷 力は,
従 来よ り行わ れ ている固有値 解 析では評価 す ること はできず,
材料の非線形 挙動が支 配 的 要 因で あること を結論付け てい る。Milford13
}は , コ ン ク リー
トの引 張 剛 性に注 目して終 局 耐 力の算 定 を 行っ た。
し か し なが ら,
こ れ らの研 究を も とに行わ れた,
鉄筋 コ ン ク リー
ト冷 却 塔 に 関す る IASS の 設 計 指 針1 ),
ASCE−
ACI 設計指 針2},
BS
44SS3
}の改 訂に も か か わ ら ず, 1984年に強風の ために Fiddlers Ferry火 力発電所 の クー
リング タワー
の崩壊が発 生 してい るG) 。 この よう に多くの研 究 者に より鉄 筋コ ンク リー
ト冷 却塔の耐荷力 評 価が行われて い るが,
風荷 重の評 価,
材 料の特 性に関 * 徳 山工業 高 等 専門学 校土木 建 築工 学 科 助教授 轄 豊 橋 技 術 科 学 大 学 第六 工学 系 教 授・
工 博 ‡ # 豊 橋 技 術 科 学 大 学 第 六工学 系 大 学 院 生・
工修Assoc
.
Prof.
,
Dept.
of Civil Engineenng and Afchitecture TokuyamaCollege of Technology
PrQf
,
,
Dept.
of Regional Planning Toyokashi Unlv.
of Technology,
Dr
.
Eng.
Graduate Student
,
DepI.
of Regiona]Planning Toyohashi Univ,
of Technology,
M
,
Eng.
する不 確 定な要因 な ど
,
解 明 され るべ き問 題は多いよ う に思われる。 ま た,
各国の設 計 指 針の耐 荷 力 評 価の裏付 けとな る基礎 的な デー
タが 不 足して いるよ うであ る。そ こ で本 論 文では
,
鉄 筋コ ンク リー
ト冷 却 塔の風荷重 に対す る崩 壊過 程 を 分析す る と と もに,
形 状 初 期 不整が 耐 荷力特性に 及 ぼ す影 響 を 分析 する。 数値解析で は, 退 化シェ ル要素を用い て幾 何 学 的 非 線 形性と材 料 非 線 形 性 を考 慮した有 限 要 素 解 析を行っ た。
ま た,
解 析モ デ ル はPort
Gibson
タ ワー
を用い た。
非 線 形 解析においては コ ンク リー
トの ク ラッ ク の特性を 明 瞭にするために荷 重 増 分法の み な らず, 剛 性の変 化点の近 傍で は変 位 増分法を 用い て荷 重 変位 応 答 を 求め た。2.
数値解 析 上の仮 定 数 値 解析に おい ては,9
節 点ア イ ソパ ラメ ト リッ ク Heterosis要素を 用 い た有 限 要素解析を行っ た19)。
ひず みの表 示はGreen
Lagrange ひず み を 用い, 幾何 学 的 非 線 形 性 を考 慮し た。 ま た,
シェ ル の厚さ方 向の状 態の変 化 を表 示する ために積層モ デル を採 用し た。鉄筋コ ン ク リ
ー
ト構 造の有限要 素 解 析に お い ては材 料 非線形性の取り扱い が 解 析 結 果に大き く影 響を及ぼ す。
本論 文で は以 下に示 す 仮 定を用い て解 析を行っ た。
2.
1 コ ン ク リー
トの圧縮 挙動 圧 縮 領 域で の任 意の応 力 状 態にある コ ン ク リー
トに対 して次の四種 類の条 件 を 用いて応 力状態 を定 義し た。 (1) 降 伏 条 件 コ ン ク リー
トに関する降 伏 関 数は静水圧の大き さによ り降 伏 曲 面が異な るDrucker
Prager
の降 伏 条 件 を も と に決定す る。
す なわち,
降 伏 関 数は応力の第一
不 変 量1, と偏差応力の第二不 変 量J
,を 用い て表 示す る。f
(1
,,
J
,);
[β(3」』)十αli
ユ ▽2=
ao…
ttt
・
・
・
・
・
…
ttt
−
(1) こ こ で
,
a,
βは材 料の パ ラ メー
タで あり,
本 論 文ではKupfer
の 実 験 解 析t4 )をもとに, α=
0.
355σo, β=
1.
355 とし た。 ま た σ。は相 当 応 力である。 式 (1)の 降 伏 曲 面を 図一
1に示す。
降伏 曲 面 σ 1!正c 負荷面 1.
0 初 期降伏面 0,
30
.
3 ・2!尭 ft 1.
0 図一
1 降 伏 曲 面−一
(2 ) 流 動 則 塑性 域で の応 力とひずみ の関 係式 を構 成す るためにPrandtl
Reuss
の流 動 則 を用い る。 (3) 硬f
匕員1」 コ ンク リー
トの硬 化則に関して は次 式に示す放 物 線 (Madrid Parabola)を用い て一
軸の応 力ひずみ状態 と し て硬 化 則を定 義す る。
σ、= ・
− E 。
e。+ 2E 。ε。
。ε。 :cfc 〈σ。くfc
……
(Z
) こ こで,E
。 は初期弾性係 数である。
εc。=
2fc/Eo
で あ る。
ま た,
c=O.3
で あ り, 最 大 圧 縮 強 度の30
% まで, 弾 性状 態である こ とを示 す。
εp は塑 性ひずみ で あ る。
な お,
式 (2 )に示す硬 化 則に ともな う降伏曲面 (負 荷 面 ) を 図一1
に示す。
(4 ) コ ン クリー
トの圧 壊 条 件 コ ン ク リー
トの圧 壊の判 定は ひず み 制 御で行 う。
す な わ ち,
降伏曲 面の定 義式 (ユ)の応 力成分を ひずみ成分 に置換す ることによ り得る こと がで き る。 本 解析 で は,
コ ン ク リー
トの圧 壊ひずみ εu を0.
003 と した。
2.
2 コ ン クリー
トの引 張 挙動 コ ンク リー
トの引張破壊はコ ン ク リー
トに生じた引張 主応力が引張 強 度 を 超え る と き生じ る もの とす る。
要素 の特 性は ク ラッ ク が生じ る前は等 方 弾 性 体と して扱 う。
そ し て ク ラックが 生じた後に は要素全体に ク ラッ クが 生 じる ものと 仮定し,
要 素 を直 交 異 方 性 材 料とし て解 析 を 行 う。 二 次 元の応 力状 態に お い て, 引 張 応 力は直 交す る 圧縮 応力 に影 響 を受け る。
そこ で,
ク ラ ック の発 生 する 応 力規 準を次式で示す (図一
1参照)。
引 張 り一
引 張 領域で σ、。=
ノ}……・
・
……・
・
……・
…………・
一 ……・
・
(3) 引張り一
圧 縮 領 域でσiO
;
ft
(1十σ:/fc
)・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
…
tttt
・
−tt…
(4
) こ こ で
,
σ i。は ク ラッ ク応 力である (i=
1,
2L ま た σ2 は主 引 張応 力に 直角 方向の圧縮 応 力で ある。ft
は一一
軸 の引 張強度で ある。
図一
2に コ ン クリー
トの引 張り に対す る履 歴を示す。 コ ン ク リー
トは,
式 (3 ),
(4 )に示す引 張 強 度 σt(εt。) に達す るまでは 弾 性の挙 動 を す る。
そ して,
引張強 度を 超え た と き,
図に示 す経 路 をたどっ て応 力 が 低 減す る。
最 終 的に引 張 限 界ひずみ em に達し た と きに完 全に引 張 図一
2 引張り の履歴曲 線剛性を失う もの と する
。
引 張剛性の パ ラ メー
タ を次式で 定義 す る。.
ε m の取 り扱い は後 述す る。
γ;
εm/εtO・
・
一・
・
一・
・
・
・
・
・
・
・
…
一・
」
・
・
・
・
…
一・
・
・
・
・
・
・
・
・
…
〔5
) 2.
3 鉄 筋の材 料 特 性 鉄 筋は等 価な断 面 積 を育する鉄 筋シー
トと し て,
軸方 向の み に一.
軸の剛 性 を 有 するもの と し た。
鉄 筋は圧縮, 引 張りと も同 様の特 性 を有する もの と し, 非 線 形 特 性は ひずみ硬 化を有す る バ /リニ ア型と し た。
3
,
解 析モデル 3.
ユ 解 析モ デ ル の諸元 鉄 筋コ ン ク リー
ト冷 却 塔の 自重お よ び 風荷 重に対す る 終 局 耐 力に関 する初 期 不 整の影 響 を 分 析す る た めに,
Mangim の解 析の モデル となっ た Port
Gibson
タワー
をモ デルと した。 図
一
3に解 析に用いた シェ ル の形 状 寸 法を示 す。 な お,
幾何形状は次 式によっ て表さ れ る12〕。 の ど部よ り上で は,
− 0.
0026010z2− 0.
038937
rg十 rt十1.
4174 z−
36,
7642r一
トユ278.
6678=0 ・
・
・
・
・
・
…
一・
・
・
…
(6) の ど部よ り下で は,0.
8602z2
十1.
4208 r2 十 rZ− 51.
7196z−
494.
4638r 十 16674.
1904= 0・
・
・
・
・
・
・
・
・
・
・
…
(7 ) こ こで,
r、
は の ど部 (2=
の一
ヒ下に測 ら れ た シェ 丿レ 高さ z [m ]での シェ ルの 中立面半径 [m]で あ る。 表一1
に シェ ルの厚さ,
鉄 筋 位 置,
鉄 筋量の シェ ル の 高さに伴う変 化を示してい る。
鉄 筋位置 §は シェ ル 中 立 面か らの鉄 筋 位 置と シェ ル の板 厚 寸 法の半・
分の大き さ 7a.
2Ci[b 6、
98m 61.
5Sm 25.
20m25.
20m2520m6,
361T匸
z 図一
3 モデル の形 状 表一
1 シェ ル の形 状 30,
5m 120.
Om 座Utz[m] シェ
ル
厚t[Cm ] 鉄筋 位 置 (t 周方 向鉄筋 SWMIiplttne 等 価 厚 さζt 蠏価耳 さ‘tm 30.
5023.
52−
T.
26−
22.
65・
38.
04−
63.
24−
89.
94.
113.
G4.
12D.
QO 1oロ
アll
:lll
:lll
:1
轄
:1
0.
S200、
53205320.
5000.
529D.
590D.
fi780.
812 0.
006660.
003510.
003510.
eo3510.
OO#5eQ.
OD3800.
OD3640.
00514 o、
oo2D70、
004350.
OO9710.
Ol1910.
010990.
008910.
007360.
00392一
鉄筋 層一
_
ζt
_
く 艦 t
=
−
t冨
一
一
図一4
シェ ル断 面 表一
2 材 料 定 数 〈コン ク リー
ト〉 t=
1.
0 t=
1.
0 弾 性係数 Ec 288700kgf/cm PQi550n比 y 0.
175 密 度 ρ 2.
43 圧縮 強度 正c 352kg[1Gm
引 張 り強 度 ft 32.
6kgf/Gm 〈 鉄 筋 〉 弾 性係数 ES2100000kgf /cm 弾塑 性接線 係数 E ヒ 105000kgf!cm 降 伏 強度 σ 4220kgf!cm 引 張 り強 度 σ u 6330kgr〆cm の比 を示 す (図一
4参照 )。 ま た, 鉄筋量 ζ,,, ζ,. は それ ぞれ,
シェ ルの内面お よび外 面の 二層の鉄 筋の一
層 分に 関する鉄 筋量 を等価なコ ンク リー
ト厚 さに変 換して示し て い る。
な おこ の モ デル の鉄 筋 量 はIASS
設 計 指 針uを 満 足 して いる。 表一2
に シェ ル に用い ら れ たコ ンク リー
トお よ び鉄 筋の材 料 特 性を 示 す。
シェ ル の境 界 条 件は,
基 礎 部で はピン支持と し,
塔頂 部では自由稼と し てい る。
さ ら に, 荷 重, 形 状の対 称 性 を仮 定して,
タ ワー
を縦方 向に 二分 割し, 分 割 面に対 称 の境界条件を設 定し た。
』
対 称 面で は周方 向の回転は拘 束 して い るが,
子 午 線 方 向の回 転は拘 束し ていない。 図一
5に冷 却塔の 1/2
解析モ デル に対す る有限要素 メ ッシュ を 示 す。
メ ッ シュ は周 方 向に 8分 割, 子 午線方 向に 12分 割の合計96
要 素であ る1
。 ま た, 各要 素につ い て,
コ ンク リー
トは8
層に層 割 を行い,
鉄 筋 層は4
層で モ デル化し た。 図一
5 要 素分 割一
一
s9 パ ルジ 型 初 期不整 s9 図
一
6 初期不整 リング型初期不整 解析し た シェ ル は図一
6に示 す よ うに二種 類の初 期 不 整 を 想 定して い る。
すな わ ち,
Ardeer タ ワー
の崩 壊で 問 題と さ れ た, 局 所 的に不整の存 在 す るバ ル ジ 型の初 期 不 整 とFiddleiS Ferry タ ワー
の崩 壊で問題とされ た リ ング型の不 整であ る。
な お,
バルジ型 不 整につ い て は,
図一
6に示 す よ うに一
節 点 変 位で表 現し た。
解 析モデル に与え た初期不整の位 置は, 弾 性 解 析におい て得ら れ る 座屈 形状の最も振 幅の大きい部 分に設 定して いる。3.
2
風荷重 風 荷 重の分布,大き さは図一
7に示さ れ る よ うに,
種々 の式 が提 案さ れ てい る。
本 論 文 で は比 較の ために MangiZ)の用い た 風力分布 係 数 を 用いる。
Mang の用い た風 力 係 数 分 布はBS
4485 の分布に似 通っ て い る。 な お,
図中の分布 係 数は正の最 大 値 を1とし て規 準 化して いる。
Mang の用い た 風力係 数は次式で示される。 12 He=−
O.
5十Σl
Ancos (nθ)・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
・
…
(8
) neO こ こ で, θ は風上を基 点と す る 周方 向の角 度であり,
係 数 Anは表一
3に示す値を 用い た。
なお,
Mang
の用い た風 力 係 数の最 大 値は1.5643
で あ る。
また,
高 さ方 向 の分 布は次 式により示さ れ る。
p =
42.
144He{3.
281
z十393.
696)2/7・
・
・
・
・
・
・
・
…
(9
) 表
一
3 風圧 係 数 こ こ で, p は風 圧 (kgf
/m2 ),
z はのど を原 点と し た クー
リングタ ワー
の高さ の座 標 (m }で あ る。
4.
鉄筋コン ク リー
ト冷 却 塔の耐 荷 力 解 析 風 荷重を 受 ける鉄 筋コ ン ク リー
ト冷 却塔の崩 壊 過 程 を 分 析 し,
また,
耐 荷 力特 性に 及 ぼ す初 期 不 整の影 響を分 析する ために,
数値 解析を行う。 そ して,
得ら れ た結果 と現 行の 【ASS 指 針1)・
15 )の関 係を考 察す る。
数 値 解 析に おい て は, 荷 重 増分法と ともに,
Batoz,
Dhatt
’5 )の 提 案し た一
点 変 位 増 分 法 を採 用し た。 4.
1 風荷 重 を受 ける冷 却塔の 弾性 解 析 クー
リングタワー
に用い られ て い る材料が弾 性 材であ る と仮 定して荷 重 変 位 応答を求め る。
解 析におい て,
変 位 増分法を 用いて分 岐 前 後の応 答特性 を求めた。
荷 重 状 態は自重 を加えた後に風 荷 重 を加え るもの と す る。 図一8
に風 荷 重の倍 率 X を縦 軸に,
風上側の ど部 (z =0
)の半 径 方 向の変 位を横軸に し て荷重変位 関係 を示 す。
実 線は本 研 究により得ら れ た解 析結果で ある。 破線 はMangt2
)に より得ら れ た解 析結果で あ る。
ま た, 図一
9に弾 性 材とし て の ハ イパ ボリック シェ ルの変 形 状 態を 示 す。 状 態 (a),
(b
),
(c)はそれぞれ 図一
8の点に相 当 して い る。 本 解析で は図一
9の状 態 (a)から状 態 (b) へ の モー
ドの明 瞭な変 化 を生じ るい わ ゆ る分 岐点が存在 す る。 しか しMang
の解 析で は分 岐 点やモー
ド等の 詳 細なデー
タ は示 されて いない。 本 解 析で得ら れ た分岐荷 重は荷 重 係 数X =
21,
1で あり,Mang
が固有値 解析に 1・
e・
1一
1 0 風上 か らの角度[e] 図一
7 風圧 係 数 25.
o 20.
O 15.
0 10.
0 5.
O.
.
0 変 位 [c皿亅 図一
8 荷 重 変 位曲線 (弾性 }一
100
一
状 態 状 態(b} 図
一
9 変形形状 (弾性 ) 伏 態(匸
) よ り求め た分 岐 荷 重はX =
20.
0
であっ た。
4.
2
風荷 重 を受け る冷 却 塔の応 力 分 布 (弾性 解 析) 鉄 筋コ ン ク リー
ト冷却塔の耐荷力を分析する基本的な 要因 と し て, 風荷 重に対す る応 力分布 を求め る。
応 力分 布は シェ ル の厚さ方向に変 化す るの で,
断 面にわ たっ て 積分 した断面力の形で表現 する。
図一
10に解析に用い た,各積 分 点で の局 所 座 標 と 断 面 力 を符 号 と と もに示す。
図一
11に基 本 風 荷 重 (式 (9) 参 照 )の 0.
2倍の風 荷 重 (X =
0.
2)を受け る場 合の断 面 力の分 布を示す。
計 算 例で は自重は考 慮して いない。 ま た,
この荷 重レベ ル ではコ ンク リー
トの ひび割れ も鉄 筋の降伏も生じて い ない。
図一
1ユの上 図に 子午 線方向の軸力を示 す。
子 午 線 方 向軸 力は風 上側子午線上 で引 張り を 呈 し, 風 上 よ り 約60
° で最大 圧縮力 を 生じ てい る。一
方,
図一11
下図 に示す周 方向圧縮力 は 風一
ヒ側子午 線上では非常に小さ く 風 上 より約80
°
で最大圧縮力を生じて い る。 4.
3 風 荷重を受け る冷 却塔の弾塑性解析 自重 お よ び 風 荷 重 を受け る 鉄 筋 コ ン ク リー
ト冷 却 塔の 終 局 耐 荷 力を求め る。
解析にあ たっ ては,
は じ めに5
ス テッ プに 分 け て自重 を作 用さ せ,
圏
変 形 状 態や ク ラッ ク状 態に特異 な変化の生じてい ない こ とを確認 した後に風荷 重 を 作 用さ せ る。
数 値 計 算で は Mang !2 }や Milforrd]3 ) の使 用し た荷 重 増 分 法を用い て解 析 結 果の比 較をする と ともに,
変 位 増 分 法を用い て クラ ッ クの発生 し た後の クー
リング タワー
の詳 細 な 分 析 を 行っ た。
(a )初 期ク ラッ ク発 生後の挙動 (γ=1
> ヤ 図一
12に鉄 筋コ ン ク リー
ト冷却 塔の弾塑性応答を示 す。解 析において はコ ンク リー
トの引 張 剛 性 を 無 視 し(γ=
1式 (5 )参照),
幾 何学 的非 線形性を考 慮して解析’
Qx 図一
10』
断 面 力 塔頂部・
oー
v
ε
50 Ψ『
50一
50−
leo 100150 00ー
風 下 基盤 部 風 上子午線 方向 軸力Nxlkgffcm】 塔頂部 o
一
〇濃
避
一
20一
40一
60一
so楓
し
一
2e、
c
.
20 o/
風 下 2,
0 1.
5 1.
o O.
5 基 盤 部周方 向軸力Ny[kg「ノcmi 図
一
11 断面 力分布 風 上 0・
B
.
O 変位 [cm ] 図一
12 荷 重 変 位 曲線 くγ; 1) を行っ 規 すな わ ち,
コ ン ク リー1
トは最 大 引 張 応 力に達 する と直ちに剛性を失う。 図に示す変 位 点は風上子 午 線 上の の ど部か ら下 方に38m
の 点であ り,
Maqg
が解 析 におい て表示し た点か ら30cm 下方の点に相 当す る。
一
一
すな わ ち
,
表 示 位 置に よる挙動の差異は な い。
荷 重 増 分 法に おいては収 束の判 定は増 分 変 位による等 価 節点 力の残 差の ノル ム が 1%以 下に な るよ うに し た。
Mangi2
)の 解析結果と比 較すると初 期ク ラ ッ ク の荷重 な らびに終 局 強 度はよく一
致し て い る。 破 壊に至 るプロ セ ス と し て は,
は じ め に風 上側 子午線上の子午線 方 向の引 張 力によりコン ク リー
ト表 面にク ラック を生じ る。
こ れ に よ り シェ ル は剛 性の低 下を生 じ る。
し か し なが らク ラッ ク後の 荷重 再分 配によ り 子午 線 方 向 鉄 筋に引 張 応 力 が 伝 え ら れ,
シェ ル全 体と して は崩 壊する ことな くさ ら に荷重 を受け持つ ことがで き る。
次に引張 応 力 を受 ける コ ン ク リー
ト要 素に順 次クラックが発 生し た後に ク ラッ クの進 展 は ほ ぼ安 定する。
その後,
子午 線 方 向の鉄 筋が 降伏 し,
耐荷力を失い シェ ル は崩 壊す る。
変位 増分 法で は荷重増分 法に対 して最 も変 形の大 きい 子 午 線 上の のど 部の変 位を一
点 変 位 制 御する こ とより解 析を行っ た。
な お, 変 位 増 分 法で は収 束 計 算 を行わず,
残 差は次のス テップの節 点 荷 重と して作 用さ せ た。 こ こ で,
変 位 増 分量は のど部で半 径方向に 0.
1mm と小さい 値 を使 用し,
十 分な精 度が確 保できる よ うに配慮した。
変位増 分 法で は,
ク ラッ ク に よ る剛性の低 下が明 瞭に 現れてい る。
す な わ ち,
荷 重 増分法で は平 坦 部で示され る ク ラック が進 展する領域で ク ラ ック の進 展に ともなっ て荷 篁の増 減が生じて い る。
また,
鉄 筋の降 伏 後の耐 荷 力の低 下 も明 瞭に表 現 する ことがで きる。
解 析 結 果 全 体 か ら見る と, 初期ク ラック荷 重, 鉄 筋 降 伏 時の荷 重とそ れ に引き続く最大 耐 荷 力は ほぼ同様であるが,
クラック 発生後の耐 荷力は変位 増 分 法の方が小さく,
変 形 能 力 も 小さ く評 価さ れてい る。
引張 剛性が低 下し た場 合の ク ラ ック発 生 後の挙 動 を調 べ るた めに,
特 別の要 素 構 成で解 析を行う。
すな わ ち,
コ ン ク リー
ト断 面の ク ラッ クが板 厚 全 体に広 が っ て,
剛 性の急 激な低 下が止まっ た状態 (ク ラッ ク安定 )に おい て,
ク ラッ ク の生じ た要素すべ ての引 張 強 度 をあ らか じ め な く し た (実 際に は引張強 度を1kgf/cm2 と し てい る) 要素を用いて風荷 重 を作 用さ せ たとき の応 答を求め た。 解析 結果は図一
12におい てX =
0.
7から分 岐 した部 分で 示 さ れ てい る。
こ のと きの剛性 勾 配 を延 長する と,
破 線 で示す よ うに ク ラック安 定 点で荷 重 変 位 曲 線と交わる。 この よ う に,
変位 増 分 法に よ る荷 重 変 位 曲 線の クラック 後に生 じ る ジグザ グの勾配 は ク ラックを生じた シェ ル の 剛性 勾 配を そ れ ぞ れ表して いる。
こ の こ とより, 変位 増 分法の解析は鉄 筋コ ン ク リー
ト シェ ル の応 答 を的 確に表 現 してい る と 思 われ る。
IASS 設 計 指 針16 )で は自重D ,
活 荷重 L, 風荷 重 W に対し て次 式の終 局 耐荷力を与え てい る。
U= 0_
75(1.
4D 十1.
7L
十1.
7 W )・
t−・
・
・
・
・
・
・
・
・
…
(10) し た がっ て風荷重に対して は, 設 計 風 荷 重の 1.
275倍の一 102 一
耐 荷 力を持た な け れ ば な ら ない。
本解 析で用いたPort
Gibson タワー
はIASS 設計 規準を満足 し てい るのでこ れに照ら し合わ せて みる と,
ク ラック荷 重は X=
・
ユ、
334,
終 局 耐 荷 力はX
; 1.
530 と いずれ も指 針を満足 し て い る。
し か し な が ら, 変 位 増 分 解 析で得られ た ク ラ ック進 展の領 域では,IASS
の規 準 をや や下 回る現 象 も生じて いる。
(b
) 変 形お よ びクラックの性 状 図一
13に各荷重 段 階に お け る鉄 筋コ ン ク リー
ト シェ ル要 素の変形お よびク ラックの状 態 を示 す。
シェ ル の左 側が風上側の子 午線で ある。
変形に関し て は, は じ めに シェ ル は風荷 重に よ りの ど 部近傍がへ こみ,
風上 側か ら60
°
近 傍の塔 頂 部 付 近で は らみ だ しを生じ る。 次に荷 重の増加と ともに風上側子午 線 上に水 平ク ラッ ク が生 じ シェ ル は折れ曲が る。 ま たこ れ にと もなっ て変形 は ま す ま す増 大す る。
最後にク ラ ッ ク の生 じ た子 午 線 側の要素の子午 線方 向の鉄筋 が降 伏 し,
こ れ に よ る変形に よ り, の ど部の変 形 と風 上 側か ら 60eの付 近の変 形が大き く なり,
風 上 側 子 午 線 上の鉄 筋 の降 伏の後に, シェ ル は風 上側へ 倒 壊し てゆ く。
ク ラック に関しては は じめに風 上 側 子 午 線 上でほ ぼ水 平に生じ て い る。
これ は,
図一
11に示す よ うに風 上側 子 午 線上で子 午 線引 張 力 が最大 と なっ てい る た めで あ る。荷 重の増 加と と もにコ ン ク リー
トは外表面において,
風 上 側 子午線上の引張り に よ る ク ラッ ク と 風上か ら60
°
近 傍で のは ら み だ し に よ る 曲 げ ク ラッ ク が 発 生 して い る。 ま た,
コ ンク リー
ト内面で はの ど部 近 傍が陥 没し た ために子 午 線方向に も周方向に も曲げ引張り が生 じ,
シェ ル内表 面で は 二方 向の ク ラッ クを 生 じ て いる。 4.
4 コ ン ク リー
トの引 張 剛性の影 響 コ ンク リー
トの引 張剛性の評 価は実 験 解析を中心 に な さ れてい る17L]g)。
コ ン ク リー
トの 引張 剛性を表すパ ラ メー
タ と し て, 前 述の式 (5)に示す γ を用い る。
γ が大きいと き,
ク ラ ック後の 引張 剛 性が大き く,
小さい ほど引 張 剛 性は小さ い。
本論文で はMilfordi3
}の研究を 参 考に し て γを 三 種 類使用 す る。
γ= 1 は 全 く 引 張 剛性 1 し ,「
、
1甜
, 1 ’ 1 ト 、 、 」 、 丶 N1 、丶
丶
「、
・
ミー
馬
、
、、
、
丶
、
丶
一 、
_
ミー
一
丶
丶
.
、
、
一
、
、
一
初期ク ラック時 クラック安 定時 鉄筋 降伏 時 図一
13 変 形形状 〔γ=
1)が ない モ デル である
。
γ三
5は通常の鉄 筋 量 を有す る 断 面,
γ=
20 は非 常に引 張 剛 性が大きい モ デルで あ る。
(a ) γ=
1の場 合、
’
’
7=
1の モ デ ル に対する解 析は前項の解析で詳細 が 示 されて いる。
結 果は図「 12に示され てい る。
(b
) γ=5
の場 合、
図一
14に γ=
5に対し て得られ た荷 重 変 位 曲 線を示 す。「
変 位は風 上 側の子 午 線 上の のど下38m
の半径 方 向 変 位で あ る。
ク ラック時の荷 重 係 数はX=
1.
335 であ る。
ま た,
そ の時の変 位は 7.
lcm で ある。
.
荷 重 増.
分 法で は荷 重 変 位 曲 線は変 位ユ1.7cm
まで は 平 坦に続く。 こ の領 域で は シェ ル表 面に ク ラッ ク が進 展 し て い る。
そ の後 荷 重 変 位 曲線は増 加に転 じ,
子 午 線 方 向の鉄 筋の降 伏が生じた後に シェ ル は崩 壊す る。
この 場 合に終 局 耐 荷 力は荷重係 数で,
X=1.
822で あっ た。
変 位 増 分 法に よ る解 析 結 果は,
図一
12の場 合と同様 に,
荷重増
分 法に より得ら れ た初 期ク ラ ック後の荷 重 変 位曲線の平坦部分が剛性の変化に よ り負の剛性 勾配を有 し ている。
な お,
変 位 増分法に よ り得ら れ た ク ラッ ク荷 2.
0 L5 1’
e 。Ls
O・
駐.
O 変位[cm1 図一
14 荷 重変位 曲線 (γ=
・
5} 2.
1.
1.
0.
0・
,
0 変位 [cm] 図一
15 荷 重 変 位曲 線 (γ=
20) 重,
終局 耐 荷 力 は 荷 重 増 分 法 と 同 様の結 果が得 られ た。
(c ) γ=20
の場合図
一
15に γ=
20の場
合に対す る荷 重変位曲線 を示す。
荷重 増 分 法 を 用い て も 引 張 剛 性 が大きい 場合に は図一
12
, 図一
14 に示す よ う な ク ラックによ る荷重変 位 曲 線 の平 坦 部 が表れて いない。
また,
終 局 耐 荷 力は 三種 類の 中で最も大き く,
疋= 2.
113である。
変位増分 法に よ り
得
ら れ た結果 は荷 重 増 分 法に より得 ら れ た結果 と ほ ぽ 同様であ
っ た。
しか しながら,
鉄 筋 要 素の 降 伏の は じ ま り が荷 重 増分法に よる解 析よりも小さ い変位で生じ ている。 ま た, 終 局 耐 荷 力 もκ=
2.
013と 若干小さい。
本 解 析結果 とMilford
の荷 重 増分解 析 結果の比較は以 下 の よ う である。
γ=1
(図一
12)で は荷 重 増 分 法にっ い て解 析 結 果は ほぼ一
致 して い る。 γ=
5 (図一14
)で は荷 重 増 分法に よ る ク ラッ ク後の荷 重 係 数の増加傾 向が一
致して いる 。 γ=::20 (図一
15)につ い ては荷 重 増 分 法,
変位 増分法とも解析結 果は ほ ぼ一
致 してい る。
また引張 剛性の増加は耐 荷 力の増 加 となっ て表れ てい る。
これは,
引 張 剛性に よ る耐荷力の向一
ヒと ク ラッ ク に よ る応 力 再 配 分に よ る鉄 筋 応 力の増 大が抑 制され るた めである と考え ら れ る。 次に,
初 期ク ラッ ク の生じる積分点に注目し て応 力 状 態を分析して み る。
表一4
に ク ラッ クの生じた コ ン ク リー
ト層の 数 を 荷 重 係 数とと もに示す。
荷 重 係 数 疋≡
1.
334
で初 期ク ラッ クを 生 じる。
こ の とき, γニ
1の材 料に対し ては, ク ラックばコ ン ク リー
ト断 面の全 断 面に 広がっ てい る。
また,
γ=
5,
γ;
20 の材 料に対 して は 外 側の コ ン クリー
ト層か ら内側に向かっ て全 八 層の う ち 二層の み に クラ ック が生じている。 ま た, その後の荷 重 の増 加に対して はγ=20
の ほ う が γ=5
の場 合よ り も緩 や かに ク ラッ ク が 進 展 してい る。
こ の ことは,
引 張 剛 性 が大きいほ う が応力の再分配が緩や か に行われるこ と を が し てい る。
4、
5 初 期 不整の影 響 自重な らびに風荷重 を受け る鉄 筋コ ンクリー
ト冷 却 塔 の耐荷力に及ぼ す初期 不 整の影 響 を分 析 する。 当 該の問 題に関す る研 究はKemp ”〕 ら やHerzogio
)・
n )に より試み ら れてい るが軸対称 解 析によ り, 材 料の等 価 剛性を用い た近 似 解 法で あ る。
著 者 らの調 査した範 囲で は材 料の非 表一
4 ひび割れ 状 況 荷 重係 数x7≡
17百
57冒
20 1,
334 8層 2層 2層 1.
338 8層 4層 4層 1340 8層 5層15
層 1、
342 8層 7層 6層 1.
344 8層 8層 7層 1.
346 8層 8層 8層一 103一
線 形 挙 動 を 考慮し て
,
局 部 的な初 期 不 整 を忠 実に再 現し た解 析 例は見ら れ な い。
そ こ で初 期 不 整 を有する鉄 筋コ ンクリー
ト冷 却 塔の耐 荷 力 特 性 を,
荷 重 変 形の関 係と応 力 分布に注 目して解 析す る。 IASS 指 針 ])で は 初 期 不 整 の振 幅の制 限を板 厚の 1/2と して いる。 本 解 析 例で は制 限 値は ほ ぼ10cm
に相 当 する。 図一
6に バ ル ジ型と リング型の初 期 不 整 を示 す。
バル ジ型の初 期 不 整量 を与える位 置は, 図一
11に おい て子 午 線 方 向の最 大 圧 縮 力 を生 じる点,
す な わ ち, 高さ はの ど下69.
54 m (塔 頂 部か ら89.
54m ),
周 方 向は風 上か ら 67.
5°
の位 置とし た。 不 整の範 囲は高 さ方 向に 12.
6 mt 周 方 向に 17.
48 m と し た 。 ま た,
初 期 不 整の方 向は 図一9
を考慮し て,
半 径方 向に内 側 向きを正とした。
リ ング型の初 期 不 整 を 与 え る 位置はバ ルジ 型 と同 様に高さ 方向は の ど下 69.
54m と し, 不 整 域の 範 囲は高さ方 向 に12.
6m
とし た。
(a ) 風荷 重 を受ける冷 却 塔の応 力分布 (弾性 解 析) 図一
16に, 10cm の バ ル ジ不 整 を 与え た場合の断面 力 分 布 を示 す。 荷 重 強 度は設 計 風 荷 重 (式 (9 )参照) 塔頂 部 oー
ジ
ε
05v O O LO一
5e・
100 5DlDO150 00ー
風下 基盤部 風 上 子 午 線方向 軸力N .[ kgf!cm ] 塔 頂 部 o 跏島
一
り誉
警
」一
20一
40轍
R 風 下 基 盤 部 風 上周方向軸力Ny[kgflCin] 図
一
16 断 面 力分 布 (バ ルジ不整)一
104
一
の0.
2倍,
す なわ ち,
X=
O.
2とし,
自重は作 用 させ て いな い。
初 期 不 整の影 響を考 慮 し な い図一
】ユ の断 面 力 分 布に比 較し て子 午 線 方 向 軸 力は圧 縮 力がや や大き く なっ てい るもの の断 面力 の乱れ は ほ と ん ど み られ ない。 また,
周 方 向 断 面力分 布につ い ては,
子 午 線 方 向 断 面 力 より は その乱れ が や や大きい。 図一
17に,
ユOcm
の リング不整を与え た場 合の断 面 力分 布を示す。
荷重強 度は同 様に設 計風荷重の 0.
2倍と し,
自 重は作 用 させて いない。 初 期 不 整の影 響 を考 慮 し ない 図一
11の断 面 力 分 布に比 較して子 午 線 方 向 軸 力は 圧 縮 力がや や大き くな っ て い る もの の 断 面 力の乱れ は小 さい。 し か し,
バ ル ジ型 不 整の場 合に比べ て そ の乱れは 大きい。
ま た,
周方向断面力分布につ いて は,
断面 力の 乱 れ が 大 き く,
特に リング不 整の生 じてい る 点の 近傍で 曲げ応力の変化に伴う 周方向軸 力の大き な変動 が生 じて いる。
(b
) 風荷 重 を受ける冷 却 塔の弾 塑 性 解 析 図一
18に 自 重な らびに風 荷 重を受ける鉄 筋コ ン ク リー
トシェ ル の バル ジ不 整に対す る荷 重 変 位 曲 線 を示 塔頂 部 oー
ツ
50u500Ψ
0一
50・
100 O LO 50 田9150 00ー
風下 基盤部 子 午線方 向軸 力Nx[kgf/cm ] 塔頂部 風.
上一
゜ F− 一
・ 」 ・ ・一
・ ・ …−
20』
囲
0.
20・
4060−
8o獣
’
辺 〉薗
C.
20 o/
風 下 基盤部 風上周 方 向軸 力Ny[kgf!。m1 図
一
17 断 面 力分布 (リン グ不 整 )2
.
O 1.
5 1.
0 0,
5 0・
B
.
0 L 変 位[cm ] 図一
18 荷重変位 曲線 (バル ジ不整γ・
=
1) す。
ベル ジ不 整は ユOcm (シェ ル厚の 0,
5倍に相 当)と し た。 変 位 点は風 上 側 子 午 線 上の のど下38 m とした。
解 析に用い た材 料 定 数は表一
2に示す もの と し,
コ ン ク リー
トの引 張 剛 性は無 視 (γ・
=
1)し た。
荷 重 増 分 法に よ り得ら れた荷 重 変位 曲 線は,
初 期 不 整 を 考 慮 しない場 合の解 析 結 果 (図一
12参 照 )とほ とん ど同 様で ある。
また,
変 位 増 分 法に よ る解 析では,
初 期ク ラック後の耐 荷 力の低 下が初 期 不 整の ない場 合に比べ や や大きい 。 し か し なが ら鉄 筋 降 伏 以後の終 局 耐荷力は大 差が ない。 こ の ことは,
断 面に鉄 筋 が十 分配 筋 さ れてい るために,
断 面に ク ラッ ク が広がっ た後は,
初 期 不 整が ない場 合と同 様の挙 動 をする ためで あると考え られ る。
図一
19に 自 重な らびに風 荷 重を受け る鉄 筋コ ン ク リー
トシェ ル の リング不 整に対 する荷 重 変 位 曲 線 を示 す。
リン グ 不整は 10cm (シェ ル厚の 0.
5倍に相 当 )と し た。
変 位 点は同 様に,
風上 側の ど下 38【niと し た。
解 析にお け る その他の条 件はバ ルジ不 整と同 様と し た。 リ ン グ不 整を有する鉄 筋 コ ン クリー
ト シェ ルの初期クラッ 2.
0 L5 LO o.
5 0・
B
』 変 位[・
m 】 図一
19 荷 重 変 位 曲 線 〔リング不 整ア=
1) 2.
1,
1.
o.
O・
.
0 初期 変位lcm
】 図一
20・
初 期不整と耐 荷 力 (リング不整γ=
1) ク時の荷 重は X= 1.
281であ り,
初 期 不 整のない場 合の 初 期ク ラ ッ ク時の 荷 重X ・
!
1.
335に比べ て約4 %小さ い。 しか し,
終 局 耐 荷 力に関して は有 為な差 異は認め ら れな い。
図一
20に リン グ型 初 期 不 整 量の大き さと初 期ク ラッ ク荷 重の関 係 を示 す。
初 期 不 整が大 きいほ ど初 期ク ラッ ク の荷 重 係 数は小さ く な っ て い る。 初 期 不 整が30cm の場 合には約15 %の初 期ク ラ ック荷重の低下が見ら れ る が,
初 期 不 整が 10cm の場 合に は初 期ク ラッ ク荷重 の低 下は約4% である。 鉄筋が 十 分に配筋さ れ た 場合にはIASS 指針1 )の 範 囲 内で は終 局 耐 荷 力に影 響を与え ない の で,IASS
指針1} は実用上妥 当であるとい え る。
5.
結 論 本論 文で は 自重な らびに風荷 重を受け る鉄 筋コ ン ク リー
小 シェ ルの崩 壊過 程 と耐 荷力特 性に及 ぼ す 形状 初 期 不 整の影響 を有限要素法 を用いて 分析した。分析の結 果,
以 下の結 論 を得た。
(1) 完 全 形 状の冷 却 塔の場 合,
既 往の研 究Z°1 に指 摘さ れ たよ うに,
風 荷 重に対しては風 上 子 午 線上に大きい引 張 力が生 じ,
風上 か ら約 60°〜
70° に大きい圧縮力 が生 じ る。
こ の た め,
こ れ に対応した子午線方 向鉄筋量の配 筋が必 要である。 (2) 完 全 形 状の冷 却 塔の弾 塑 性 解 析の結 果,
本 解 析で 変位 増 分 法に よ り求めた初 期ク ラ ッ ク荷重ならびに終 局 耐 荷 力 は, 荷 重 増 分 法 お よ び Mang12」な らび にMilford
’s )に より求め られ た解 析 結 果と一
致し た。 しか しな がら,
初 期ク ラッ ク後の強 度は小さ く評 価さ れ,
ク ラック後の コ ン ク リー
トの引 張 強 度を 無視し た解析で はIASS
指針16〕 を 下 回 る 場合も生じ た。
(3) 風荷 重 を受ける鉄 筋コ ンクリー
ト冷 却 塔の崩 壊 過 程は, 風 上側の コ ン ク リー
ト面の周 方 向の ク ラ ッ ク に始 まり,
変 形にと もな う風上 か ら6ぴ 付近の子 午 線 方向の一
105
一
ク ラックへ と広が る
。
そ し て,
ク ラッ ク が広がっ た段階 で,
風 上 側 子 午 線 方 向の鉄 筋の 降伏と ともに耐 荷 力 を失 い,
風上側へ 倒 壊 する 。 これ はFerrybridge の報 告 e に 示さ れ た破 壊性状と 同様で あり,
冷 却塔の破壊 性 状を確 認 す るこ と がで き た。 (4
) 鉄 筋コ ンク リー
ト冷却 塔の初期ク ラッ ク後の耐荷 力 挙 動に関して, コ ン クリー
トの引張 剛 性の影 響 を分析 し た結 果, 引 張 剛性が小さい場 合に は初 期ク ラック直 後 の耐 荷 力の低 下 が 著しい。
引 張 剛 性 が 大きい場 合に は初 期ク ラッ ク後は耐 荷 力は漸 増 する。
また,
終 局 耐 荷 力は 引 張 剛 性が大き い ほど高い。
(5) コ ン クリー
トの引 張 剛 性の適切 な評価は, 鉄 筋コ ン ク リー
ト冷 却 塔の終 局 耐 荷 力 を適切 に評 価す るた め に 重 要な要 因で ある。
(6) 形 状 初 期 不 整が鉄 筋コ ン クリー
ト シェ ルの耐荷力 に及ぼ す影 響を分 析し た結 果,
バ ル ジ型 初 期 不 整の場 合 は断 面 力の 大 き な 乱 れ は 生 じないが,
リング型 初 期不整 の場合に は初 期不 整の近傍で断 面 力の乱れを生 じる。 ま た, リング型 初 期 不 整 を有す る鉄 筋コ ンク リー
ト冷 却 塔 の場 合に は初 期 不 整が大き く な る ほ ど 初 期 クラ ック発 生 の荷 重が小さ くなっ て い る。
し か しな が ら,IASS
指 針1 〕 に示 す 初 期 不 整 量と鉄 筋 量で は, 終 局 耐 荷 力は完全 形状 の場 合と比 較し て大き な変 化は ない。
参考文献1}1
.
A.
S.
S.
Working gr(川p No.
3:Recommendations forthedesignofhyperbolicorothersimilarlyshapedcooling
towels
,
19772) ACI
−
ASCE Committee 334 ;Reinforced concrete cool・
ing tower shells
.
practlce and c 皿mentary.
AC[Journat
Vol
.
74,
pp,
22−
31,
19773) British Standards Institution:Specification f〔〕r water
cooting towers
,
Part 4.
StruCtuTai design of coolingtosvers
.
19754> Report of the Committee of lnquiry into the collapse of
cooling towers at Ferrybridge
,
Monday l November1965
.
London Central Electricity Generating Board,
August
19665} Report of the Committee of Inquiry into the col ]apse of
the cooLing tower at Ardeer Nylon Works
,
Ayrshire on Thursday,
27th Septembe[1973,
London :Impenal Che・
mical Industories I亡d
.
,
Petiochemica ]s Division,
19746) Report on the CoLlapse of Ceoling Tower B2 at Fiddlers
Ferry Power Station on !3
January
1984.
CentTal E且ectricity Generating BQard l985一
106
一
7) Ellinast C
.
P,
,
Crotl,
J,
G.
a皿d Kemp,
K、
0.
:CoQlingtowers with circu 皿ferential imperfectio皿s
.
Journal of the Structural Divisiont VoL 106,
No,
12,
pp.
2405〜
2423,
19808>Al
−
Dabbagh,
A.
and Gupta,
A.
K.
:Meridional im.
perfection in coQling tower design
.
Joumal
of the Structural Division,
Vol.
105,
No.
6,
pp,
1089−
1102,
1979g) Kemp
,
K.
0.
and Croll,
J.
G.
A.
l The r61e of gl∋ometr 正cimperfections m Ihe co [lapse of a cooling tower
.
TheStructural Engineer Vo [
.
54,
No.
1,
pp.
33−
37,
1976 1ω Herzog M.
:Die T[鼠g gkeit hyperbolisher KiihlしUrme o 卜ne Ringsteifen.
Bautechnik Vol,
66,
No,
7,
pp.
233−
238,
198911) Herzog M
.
:Die abgeminderLe Tragfaigkeit hyperbo.
Lisher Ktihrttirme mit geometrischen Imperfection
.
Bautechnik VQL 66,
No.
11,
PP.
391−
394,
198912) Mang
,
H.
A.
,
Floegl,
H.
,
Trappel,
F.
and Walter.
H.
:Wind
・
10aded
reinforced concrete cooling ±owers :buckling or ultimate load? Engineering S;ructures Vol
.
5,
pp.
163〜
180,
198313) Milford
,
R.
V.
;Nonlinear behaviour of reinlorced con.
c【ete coohng towers
,
Thesis of Lhe Doctor oE Philo.
sophy
,
University of Illinois at Urbana・
1984 ChampaignThe Graduate College l984
14> Kupfer
,
H.
and Hi且sdorf,
K.
H.
:Behavior of concrete under biaxial stresses.
ACI,
JQurnal
Vol.
66.
.
No.
8,
pp.
656−
666,
196915} Batoz
,
J.
L.
,
and Dhatt,
G,
;Incrementa且disp![acementalgorithms for nonlinear problems
,
InternationalJournat
for Numerical Methods in Engineering
,
pp.
]262〜
1267,
197916) The Working Greup on Recommendations of l
.
A.
S.
S.
:Recommendations for reinforced concrete shells andfolded plates
,
197917> Ko[leger
,
J.
,
Gun しher,
G.
,
und Melhern,
G.
;Zug.
und Zug−
Drukversuche an Stahlbetonscheiben.
Forschungs・
bericht
Nr.
1ausdem
Fachgebiet Massivbau,
Gesam・
thochschu且e Kassel,
Universittit des Landes Hessen,
Kassel,
亘98618} Scan【on
,
A.
,
Green,
D.
R.
.
and Phillips,
D.
V.
:Skewreinferced
・
concrete pane[s,
Joumal
of Strucしural E“・
gineering
,
Vo【.
117,
No,
5,
pp.
1477〜
1491,
19911g) Hinton
,
E,
and Owen,
D,
R.
J
、
;Fi【Lite E正ement Sofし・
ware for Plates and Shells
