1

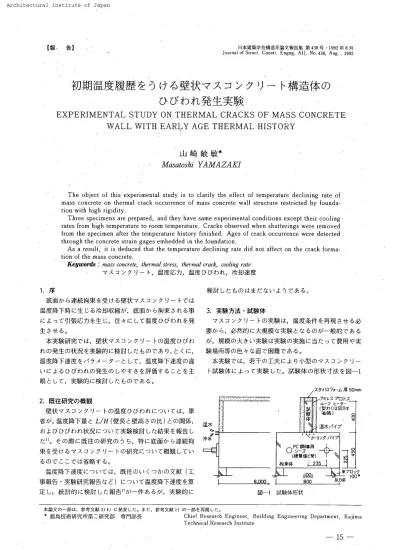

報 告 】
・
日本建 築 学 会 構 造 系 論 文 報 告 集 第438号
・
1992年8月Journal
ofS
しn鬮ct．
Constr，
Engng，
AIJ，
No．
438，
Aug．
，
1992初期
温 度
履
歴 を
う け
る
壁
状
マ
ス
コ
ン
ク
リ
ひ
び
わ れ
発 生
実
験
一
ト
構
造
体
の
EXPERIMENTAL
STUDY
ON
T
且
ERMAL
CRACKS
OF
MASS
CONCRETE
WALL
WIT
且
EARLY
AGE
THERMAL
HISTORY
；
山
崎 敞 敏
＊Ma5atoshi
YAMAZAKI
The
object Qfthis
』
experimental studyis
to clarify the effect of temperaturedeclining
rate of．
masS concrete onthermaL
crack occurrence of mass concrete wall stfucture restrictedby
founda−
tion with
high
rigidity．
Three
specimens areprepared
， and they．
have
same experimental conditions except their cooling・
rates
from
high
temperatu 疋e to room temperature．
Cracks
observed when shutterings were removedfrom
．
the specimen after しhe
temperature
history
finished
．
Ages
of crack occurrence weredetected
through
・
the concrete straingages
embeddedin
thefoundation
．
As
a result，
it
is
deduced
that the temperaturedeclining
ratedid
not affect onthe
crackforma．
tion of the mass concrete
．
KlegtOO
，ds
：mass concrete，
ther7nat stress，
thlarmal crack，
cooling rate圏
マ ス コ ンク リ
ー
ト，
温 度 応 力，
温 度 ひ び わ れ，
冷 却 速 度1
．
序
底 面
か ら連 続 拘 束 を 受
ける壁 状
マ ス コ ンクリー
トで は温 度 降 下 時
に生
じ る冷 却 収 縮 が
，
底 面
か ら拘 束
さ れ る事
に よっ て引
張応
力 を生
じ，
往
々 に して温度
ひびわ れを 発生
させ る。
本 実 験 研 究
で は，
壁 状
マ ス コンク リー
トの温 度
ひび
わ れの発生
の状
況 を実
験的
に検
討 し た もの であ り，
と くに，
温度
降
下 速
度
をパ ラメー
ター
と して， 温度 降
下 速
度
の違
い によ る ひび
わ れ の発 生
の しや す さを評 価
す ることを主
眼
と し て，
実 験 的
に検 討
し たもの で ある。
2．
既 往 研 究
の概 観
壁
状
マ ス コ ン クリー
トの温度
ひび わ れにっ い て は，
．
筆
者
が，
温 度 降 下 量 とL
／H
（
壁
長 と壁 高
さの比）
との関係
，
お よ び ひ び わ れ状 況
につ いて実
験
検
討
し た結
果
を報告
し た％
その際
に既
往
の 研究
．
CDう ち，
特
に底 面
か ら連
続拘
束
を受
け るマ ス・
コ ン ク リー
トの研 究
につ い て概 観
して い る ので こ こ で は省
略 す
る。温
度 降 下 速 度
につ い て は，
既 往
の い くつ かの文 献
（
工事 報 告
・
実 験 研 究 報 告
な ど）
につ い て温 度 降 下
速度
を算
定
しも統 計 的
に検 討
し た報 告
2 〕が一
件
あ る が，
実 験 的
に検 討
し た もの はまだないよ うで ある。
3，
実
験方法
・
試 験体
マ スコ ン ク リ
ー
トの実 験
は， 温 度 条 件 を 再 現 さ せ る 必要
か ら，必 然 的
に大 規 模
な実 験
と な るのが一
般 的
で あ るが
，
規 模
の大
きい実 験
は実験
の実 施
に当
たっ て費
用
や実
験
場所 等
の色
々 な面
で困難
で あ る。
本
実 験
で は，若
：F
の 工夫
に よ り小
型の マ ス コ ン ク リー
ト試 験 体
によっ て実 験
し た。
試 験 体
の形 状 寸 法
を 図一1
P スタイロフi一
ム厚50mm アキレ ス アロトス OO 可 を纛
じ は く ） フ わ 略 卜 型 省 ブ イ パ 水日
皿段
擱
の
冥；
一
リング パイプ・
，蠶
思
、華
狗 束 体L
麺」
O ゆ 寸po
．
束ア
器
L
− ＿＿
ep
， ooQ
…＿
＿
N
）力床 図一
1
試 験 体 形 状 本論 文の一
部は，
参 考 文 献 3 〕41 に発表し た。
また，
参考 文献 1）の一
部 を再掲し た。
率鹿 島 技 術 研 究 所 第＝
．
研 究 部専 門 部 長
Chief
Research
Engineer
，
BuiLding
Engineering
Department
，
Kajima
写 真
一
1
実 験 状 況 に示
す。
試 験 方 法
は参 考 文 献
1
）
で詳 述
し たも
のと同 様
であ るの でこ こ で は概 略 を 述
べ るに止
め る。
マ ス コ ンク リ
ー
トを模
擬
する壁 状 （
ある い は基 礎 梁 状 ）
の試
験部
分 は，壁 厚
10cm
，壁 高
40
cm，
長
さ8m
と
し，
こ の壁
に比
べ て十 分
に剛 な 断 面 を持
つ拘 束 体
の上
に打 設
す
るも
の と した。
試 験 体
の長
さ は， ひびわ れ間 隔
の ばら つ き を考 慮
して，
十 分 長
く とっ て ひび わ れ発 生 数
を多
く得
ら れ るよ う
に配 慮
し た。拘
束体
と し て は，
幅
80
cm，
高
さ45
cm の断 面
を持
つ 基礎
ブロ ッ ク を 設 けている。
実 験 状 況
を写 真
一
1
に示
す。壁 部
に面
状
発 熱
体
を取 付
け，
温 度 を外 部
か らコ ン ト ロー
ルす る と と もに，
壁 部
を断 熱 板
で包
み，
マ ス コ ン クリ
ー
トを模 擬
し た 温度 （
後
述
）
を履 歴
させ た。
4．
実 験 計 画
とパラメー
ター
今 回新
たに実 施
し た試験体
は，
温
度 急 降
下
試験体
と緩
降 下 試 験 体
の 二体
であ り，
温 度 降 下 速
度
をパ ラ メー
ター
と した実 験
である。参 考 文
献1
）
のNo
．
4
試 験体
を 温度
降
下 速 度
が標 準
の試 験 体 と
して含 め
て計
三体
と してい る。
後 述
す るよ う
に，
温 度 降下
速
度
には，
標準
的
な速 度
といっ たも
の は存 在
しない の で急降
下・
標 準・
緩 降 下 と名 付 け
ても実 構 造 体
とのダ
イレ ク トな対 応
を想 定
し たも の では ない。
温
度 降 下
速 度 をパ ラメー
ター
とする にあた り，
温 度 降
下 開 始
ま での温度
履 歴
は各 試 験 体
に共 通
と な る よ うに し，
温度降
下 開 始 以 後
の速 度
の み をパ ラメー
ター
と し た。
鉄 筋
量 な ど もパ ラメー
ター
と して は採 用
しない。水 平
方
向
はす
べて無筋
で あ る 。昇 温
速 度
は参 考文
献
1
）
No ．
4
試 験 体
の そ れに合
わ せ た。 これ は参
考 文 献 1）
のNo ．
1
−
4
試 験 体
に お い て，
昇 温 速 度 大
なNo ．
4 試験体
が大
きい引 張 応 力 を生
じさ せ ること を考 慮
し，
ひび わ れの発生
し や すいよ うに選
んだ もの であ る。
計
画
温度
履
歴 を 図一
2
に示
す。
試 験 体
の一
覧
を表
一
1
に示
す。
温
度 降 下 速 度
の定 義
とし て は，
文献 2）
に次
の式 （
ユ）
一 16 一
30 60 δし
鱒 o2
邸
おユ
Eo ← Oo Temperatt」rθP」amed 2 4 B 図一
2
計 画 温度履 歴 s表
一
1
試 験 体
一
覧 （計 画 値 ｝ 10 12 Age Cdsysj標 準
は参 考 文 献
1
）
報 告 実
験 のNo
．
4
試 験 体
で代 用
の よう
な定 義 例
が あ る。 こ こ では，本実
験
に合
わ せ て式
（2
）
の形
に して用い ること と し た。
温 度 降 下
速度
；
1
（
コ ン ク リー
ト最 高 温 度 ）
一
（
平 常
に
戻
っ た温度 〉
｝
／
1
（
平 常 時
に戻
った
材
令 ）
一
（
コ ン クリ
ー
ト温 度 最 高
時 材
令 ）
卜
・
………・
……・
・
…・
（
1
）
温 度 降 下 速 度
＝
K
冷 却 開
始 時
温
度 ）
一
（
平常
に戻
った
温 度
）
IA
（
平常
に戻
っ た材 令 ）
一
（
冷 却 開
始 時 材 令）
レ
……・
・
《
2
｝
実 部 材
で は温 度 履 歴
の曲 線
は，
ピー
ク付 近
で は上
に凸
その後
の大 部 分
で は上
に 凹の特性
を持
っ てお
り，曲線
の特 性
は 逆S
字 状
で あ る。
ま た，安 定
温度 付 近
の温 度 履 歴
曲 線
は か な り なだ らか な勾 配
を持
っ て い るもの であり，
安 定 時 温 度 到 達 時 刻
の評 価
は か なり恣
意 的
に な らざ
る を得
ない もの であ
る。
こ の た め，
ピ
ー
クと安
定
温度 時
と を直線
で結
ぶ温 度 降 下
速度
とい う 概 念 は か な りマクロな も の であ
る。以 上
の事
か ら，
実 験 計 画
にお け る 温度降
下 速 度
と実 部
材
に おける温 度 降 下 速 度
との対
応 は，
この実 験 で 降 下速
度
が意 味 あ
る結 果 を持
っ た時 以 降
に必要
と あ れば
考
慮
す るこ と と し，
直 線
で代 用
す る というこ とで十 分 と判 断
し た。
温
度
降 下速 度
の設 定
に当
た っ て は，
実 際
の構 造 物
にお ける温度 降 下 速 度
を設 定
の基 本
と す るべ きで あ るが，実
際
のマ ス コ ンク リー
トでは温 度 降 下
速 度は主
と して構 造
物
の規 模 （
断 面 最 小 寸 法
な ど）
で決
まっ て し ま うも
の で ある の で，
実 部
材
との対 応 を考
えるために は，
実 部 材
の試験イ率 拘 束侭 ， 1 賦
L
＿ ＿
一
＿ ＿ ＿ ＿
」
き
r
縲
皐位L
劃
図一
3
埋め込み型ひずみ計 配 置図 9 8 7 5 54 3 2 Io規 模
を限定
す る必 要
が あ る。 ま た，
広い範 囲
の実 部 材
を対
象
と し，
そ れ ぞ れ に標
準降
下 速
度
と 急降
下
・
緩 降
下 速
度
を採
る と す る と実
験 上
，
極
めて多 数
の ケー
スを考 慮
し な け れば
な ら ないが
，
これ は，
温 度 降
下速 度
がひび わ れ抑 制
の点
から意 味 を持
つ パ ラメー
ター
であ
ること が本 実
験
に よ り確 認
さ れ た場 合
に，
必 要
に応
じて改 めて考 慮 す る ことで十 分
と判 断
し，
今 回
の よ うなパ ラメー
ター
の設
定
と し た。参 考 文 献
2
）
で扱
っ て い る既 往 文 献
か らの温 度 降 下 速
度
と，
本 実 験
に おける温 度 降 下 速 度 （
実 験
結
果
）
の範 囲
との関 係
は次
の と お りであ
る。
参 考 文 献
2
） （
全 事 例 ）
13
．
9
〜O，
73 ℃／
day
同
（
壁 状 構 造
のみ＊）
13．
9〜3．
5
℃／
day
＊
高 速 道 路 側 壁
，L
型
けい 船岸
な ど本 実 験 結 果 （
降
下
開 始 以 降 ）
2L6
〜
6
、
7 ℃ ／day
も同
一
調 合
である。
調
合
表
を表
一
2
に示
す。
7．
材料 試験
結 果
鬮
5．
測 定 項 目
・
測 定 位 置
測 定 項 目
は ひびわ れ（
目視
に よ る観 察 ）
の ほ か，
コ ン クリー
トな どの濕 度
，
お よ び拘 束 体
コ ン クリ
ー
トの ひず
みであ る。温
度
測定
は，
いず
れ も銅
コ ン ス タンタン熱 電 対 を埋 設
す るこ とに よ り行
っ た。補 償 導 線
はエナ
メ ル被 覆
q
．
2
mmφ
の も のであ る。
測定
は デ ジ タル ひず
み測 定 器 （
T
測
器
社製
TDS501
型）を
用
い自
動 計 測
を行
っ た。
測 定
間隔
は30
分
で あ る。ひび わ れ
観 察
は，
試 験 体
が冷
えて，
温 度
が室 温
に達
し
た時
，
型 枠
を外
し て行
っ た。
ひびわ れ パ ター
ン・
ひび わ れ間 隔
・
ひび わ れ幅 を観 察
・
測 定
し た。
ひび
わ れ幅 測 定
はペー
パー
クラ ッ クゲー
ジによ
り行
っ た。ひび わ れ
発 生
材
令
は直
接
に は測定
し な か っ た。
こ れ を 測定
す る た めには，
ひず
み計
・
応力 計
の類
を埋 設
する必
要
が あ る が，断 面
が小
さい試 験
体
でこの種
の計
器
の埋 設
を
すると
ひびわ れ の誘 発 原 因
と な る た め行
わ な かっ た。 ひびわ れ の発 生 材 令
と順 序
は， 下部 拘 束 体 内
に埋込
み型
ひず
み計 を埋 設
して測 定
し た。
す な わ ち， ひび
わ れ発 生
による影 響
が拘 束 体
に及
ぼす影 響 を
，
拘 束 体
の ひず
み変
化
とし て検 出
し たも
の で あ る。
埋
込み型ひず
み計
の配 置
を 図
一
3
に示
す。
コ ンク リー
ト関 係
の材 料 試 験
C
さ
コ ン クリー
ト圧縮
およ
表一
2
使
用材料
と 調合計
画 材 科 セメ ン ト：普 通 ボル トラ ン ドセ メン ト骨材
：普 通 骨 材
粗 骨 材 最 大 寸 法
；20mm
混 和 剤
：リ グニ ン スル ホン酸
塩系
AE
減 水 剤
セ メン トの0．
25
％ ス ラ ンプ18cm
調 合 強 度305kg
〆c旧2
水セ メンF
’
比56
．
5
％細 骨 輩
オ率
47
．
4
％ 空 気 量
4
．
0
％ 水179kg
／rn’
「3 セ』
メン ト317
kg
／m3
細 骨 材840k8
〆旧3
粗 骨 材
956kg
！ボ3
混 和 剤O
．
792kg
ノゼ3
6．
コンク リー
ト調合
コ ン ク リ
ー
トは普
通コ ン ク リー
ト．
と し た。調 合
は建 築
工事
で マ ス コ ンクリ
ー
ト工事
に一
般
に 用い ら れる程度
の セ メ ン ト量
の コ ンク リー
トと し，一
種 類
と し た。3
体
と表
一
3
強 度 発 現 状 況および線 膨 張係 数［急 降 下 試 験 体 ］
標 準 穫
生温 水 養
生
試 験 材 令
引 張 強 度
圧 縮 強度
ヤング率
7
27
1
2
4
7
14
，
1
23
．
3
13
．
8
15
．
1
且8
唖
8
19
．
8
147
233
113
155
186
193
1．
92
2．
51
1．
77
1。
84
2．
02
2
．
ll
2723
．
32082
．
26
線膨
張係 数
A
7
．
51
＊10
−
6
［緩 降 下 試 験 体］
標 準 養 生 温 水 養生 試 験 材 令 引 張 強 度 圧 縮 強 度ヤ
ン グ’
率
6
27
17
。
923
．
1
159
254
2．
05
2．
61
2
3
4
6
27
20
，
3
！7
．
4
21
．
8
24
，
2
25
．
3
172
200
2
互0
234
231
2．
08
2．19
2634
2
．
34
2
．
51
線 膨 張 係 数
7
，
50
＊呈0
＾
−6
試 験 材 令
は 日強 度
の単 位
はkg
！cm“
2
ヤング 率の単
位 は105k8
！cm2
線 膨 張 係 数の単 位 は ／℃び
引 張 強 度
・
ヤング係 数
・
線 膨 脹 係 数
につ い て行
っ た。材 料 試 験結
果
を表
一3
に示
す。供 試
体
はいず
れも
10
φ
＊20cm
の シ リン ダー
で あ る。
各
々 の試験 体
の コ ン ク リー
トにつ いて そ れ ぞ れ材 料 試 験 を実 施
し た。表 中
の温 水 養 生 と
は，温 水 槽 中
にテストピ
ー
スを打 設
直後
か ら浸
漬
して おい た もの で あ る。 こ の温 水 槽
は試験
体 部 分
の温 度 を 計 画 温 度
に保
つ ため
の温 水 循 環
パイ プ
に供 給
する温 水 を貯 留
してお くも
の であ り，
試験体
と同
一
の温 度 履 歴
をさ せ たも
の であ る。8．
実 験 結 果
8
．
1
温 度 履
歴 と断 面 内
温度
分布
温 度 履 歴
につ い て図
一
4
に示
す。
打
ち 込み時
コ ン ク リー
ト温
度
・
平
坦部
温度 （
後
述
）
の平
均 温 度
・
最 終 安 定
温度
な どの一
覧
を表
一
4
に示 す。
な
お，
本 実 験
では温 度履 歴
曲線
が ほ ぼ台
形
で あ り， 温度 降 下 開 始 以 前
の高 原 状 温 度
で は そ の平 均
値
に意味
が あ る の で， こ れを平 坦 部 温 度
と唱
え ることに し た。
標 準
試験 体
の温 度 履 歴 曲 線
におい て，
昇 温
か ら平
坦部
に移
る と き に小
さ なピ
ー
ク が発
生
し た が，
この よ う な 温度
は無視
す るこ と と し た。
断 面
内
の温度
分布
の一
例
を 図一
5
に示
す。
面 状 発 熱 体
と壁
の高
さ と が ほ ぼ同
じ寸 法
であ
っ た た め，
コ ン クリ
ー
トは均 等
に加 熱
され，
断 面
の温 度 分 布
は ほ ぼ一
様
で あ る。他
の試 験 体
の温 度 分 布
は図
を省 略
し たが，
これ もほぼ 同 じであ
る。
試験 体 厚 方 向
の温 度 差
は試 験 体
にも
よ る が約
3
℃ で あっ た。
以 後
の コ ンクリ
ー
ト温 度
は断 面
中
心の温
80 60 40 20 δ し 9 ヨ 歪 ＆ ∈ ooo Temperature Measu「ed 2 4 6 8 図
一
4
温
度
履歴実
測結 果 10 12Pige （days） 表一4
試 験の実 施 経 過と温 度 関 係デー
ター
覧 打込 温 度 平
垣部 温 度 最 終 安 定 温度 降 温 速 度
急 降 下
14
．
4
標 準
12
，
9
緩 降 下
11
．
7
61
，
06L159
，
7
122U
321
2L612
．
36
．
7
一
一
温 度の単 位は ℃降 温 速 度
の単 位
は ℃ ／da
＞’
度
で代表
させ た。8．2
ひ
び
わ れの状
況脱 型 は
，
温 度の安 定 し た 時点 （
試
験 体の温 度 履 歴によ り そ れ ぞ れ材 令 6
，8，
11
日
）
で，
温
度
が室
温
にほ ぼ等
し い こ と を確
認 し て か ら実
施
し た。
こ の時
の ひび
わ れパ ター
ン の 観 察 結 果 を 図一
6 に，
ひび われ 間 隔 な どの概 要を
表
一
5
に示
す。
息降 下 5ε9
60．
5 62．
059
．
7o
●
0
61，
0
・
62β 60◎
．
2
576
● o54．
5 急 降’
F試 験体 （℃） 図一
5
断 面内温度分布の一
例13
δ2
45
5
．
265
曝瘻 試 験 体1622
37
4
．
8
5
．
7
拘 束 体 緩 降 下 1．
426
5S
4
．
6
55
69
一一
一
8m
一
爿 図一
6
ひ び わ れパター
ンとひび わ れ位 置 〔脱 型 時 ） 表一
5
脱型時ひ びわ れ幅の実 測値 （最 大 幅＊）な ど試 験 体 名
急 降 下 標 準
緩 降 下
全 温 度 降 下 量 ひ びわ れ数 平 均 ひ び わ れ 間 隔平 均
L
／H
＊＊ ひ び わ れ幅 最 大 値
ひ び わ れ幅
の和平均
ひ び わ れ幅
℃ 本 m 閉 旧 m m 旧48
51333．
330
．
251
．
050
．
21
49
51333
．
330
．
40L400
．
28
48
61142
．
860
．
35L330
．
22
＊ひ びわれ 幅 は本 表
で は 試 験 体 頂 部で の値 ＊＊こ こ にL
／H
は 壁 長L
（
こ こでは平 均
ひ び わ れ
間 隔 ）
を 壁 高H
で除
し た値
40 30 20 脚 部 か ら の 高 さ
〔
｝
鱒 氤 降 下 腰準 腰 降 下 0 0．
1 0，
2 0．
1 0」
4 0 0．
1．
0．
2 0、
3 0．
4 0 01 0．
2 0．
3 0．
4Cmm
）図
一
7
脱 型時
ひびわ れ幅ひびわ れ は，
上
下方 向
に生
じ，壁 厚 を貫 通
して お り，上 部
で広
く， 下部
で狭
いV
字 形
であっ た。
ひびわ れ の形
状 と
して各
ひびわ れを脚 部
か ら頂 部 ま
で の5
カ所
で実 測
し た結
果の詳 細 を
図一
7
に示
す。
ひびわ れ が頂 部
で広
く，
下 端
で0
の 三角 形 分 布
をし て い る の は， 上下 方 向
に温 度
が一
定
であ
る こと と，
拘 束
が底 辺
か ら の み であ ることに よるもの で あろう。
こ れら の
結 果
を見
る と次
の こと が言
え る。
ユ）
ひ び わ れ の
本 数
につ いて は，
温 度 降 下
速度
の大 小
と は関
係
が 認 め られ ない。Z）
ひび わ れ幅
につ い ては，
最 大 幅
・
平 均 幅
と もに温度
降 下
速
度
の大 小
と は な ん ら関係
が認 め
ら れ ない。8
．
3
ひび わ れ
発 生 時 刻
の推 定
拘 束 体 下 面
7
カ所
に埋 設
し た埋
め込
み型
ひずみ計
の測
定 結 果 を 図
一
8
．
1
．
1
−
8
．
3
．
3
に示 す
。図 中
の曲 線
の錯 綜
を避
ける ため，
1
試 験 体 分
の曲 線
を3
枚
の図
に分
け，
さ らに若 干
の測 定 点
につ い ては 温度 降 下 開
始 点 以 前のデー
タ を省
略 し て あ る。
なお
，
埋 め 込み型
ひず
み計
の う ち，
拘 束 体
上 ば側
に埋
設 し たひず
み計
は次
に述
べる段 差
の検 出
が鈍 感
である の で掲 載 を省 略
し た。図
中
で曲 線
に段 差
の ある とこ ろは ひず
みが 急 激に変
化
した ところであり，
ひび わ れ が 試験 体 に 発
生 し たこ とに よ る拘 束 体
の ひず
み変
化
と見
な せ る。 し た がっ て，
ひず
み測 定 値
の出 力
が段 差
を示
す時 刻
と，
脱 型 後
に観 察
し た ひびわれ発 生 位 置
， およ び 埋め込み ひずみ計
の位 置
とか ら，
そ れ ぞれ の ひび わ れは図 中
に示 す 時 刻
に発 生
した こ と が 推定
さ れ る。
ひびわ れ発 生 時 刻
・
発 生 順 序
・
発 生
ま で の温度
降下 量
を ま とめ て表
一
6
に示
す。な お
，
図
一
8
．
2
．
3
中
の ＊マー
ク につ い ては，
6
本 目
の ひびわ れ は目視
で は確
認 さ れ て い な い。
近傍
の ひびわれ の拡 幅
かと も推 定
さ れ る。
発 生 順 序 は 別の 組 み 合 わ せ も検 討
し た が図 中 記
入 の もの が最
も妥 当
と判 断
し た。
ま た，図
一
8
．
3
，
1
の3
本
目に つ い て は前 後
の関 係
か ら，
約
8
時
間
生 じ た停
電 中に発生
し た もの と推 定
した。
ひ
ず
み計
の測定結 果
を
用
い，試 験
体
を連
続 梁
と
見
な し て，
ひび わ れ発 生
に よ る解 放
モー
メ ン ト量
の評 価
，
解 放
20 10 O 0（
90一
ε 二 聾 の・
20冒
300 急 降 下 図一
8．
1
．
1
臼o 60 04 02〔
皀 9 ε匚
一
9 あ 0 1 2 3 4 5 6 τ［mg（daysレ 埋め 込 みひずみ計測定 結果 （急 降 下試 験 体）
急 降下齟
200 図一
8
．
1
，
2
5 0 5 0（
o 弖 E｝
ε 田 あ・
15一
20 0 1 2．
3 4 5 6 Tlme 〔tiays｝ 埋 め 込み ひずみ計 測 定結
果（
急 降 下試験
体）
急 降下 図一
8
，
1
．
3
1 2 3 4 5 6 τlmo 〔days｝ 埋 め込み ひず
み計測定結果
．
（
急降
下 試験体 ｝
モー
メ ン ト量
か ら ひびわ れ倖
置
の算 定
な ども試
み た が，見
るべ き結 果
は得
られなか っ た。
拘 束 体
の支 持 条
件
がコ ン ク リー
トプロ ック を束
石 と し た，
あい まいな 支持
に よ る不
静 定 構 造
で あっ た た め と思
わ れ る。
8
．
4
ひ びわ れ
過 程 終 了
まで の温 度 降 下 量
と温 度 降
下速
度
と の関 係
ひび わ れ
発
生の結 果
であ る本 数
・
幅
と 温度 降 下
速度
と の関 係
が認
め ら れ な かっ た・
（
8．
2
項
）
の で，
こ こ で はひ び わ れ 発生
の途 中 経 過 に
お け る初
ひび
わ れ と 温度降
下 速
度
との関
係 を検
討 す る。
最高
温
度
か ら ひび
わ れ発
生
時
ま で の温 度降
下
状
況
と，
ぴび
わ れ発 生 時 刻
との関
係
の一
例
を
図一9
に示
す。一
一
le 5 0
【
Eり
冖
5
5 三 〇
」
あ．
10 標 準一
15 0t2345678 TimeCday＄｝ 図一
8
．
2
．
1
埋 め 込 み ひずみ 計 測定 結果 （標 準 試 験 体 ） 20 10 O 0〔
92 ε 焉」
あ一
20 標 準・
30 012345578 Tlme｛days） 図一
8．
2．
2 埋 め 込 み ひずみ 計 測 定結 果 （標 準試 験体 〉 ↓ こ ！尋
1
「
［
」
F
」
F
「
」
F1
：111
P 口
「
1
了
：“
8
0
，虜
髀
ム
辱
：一
… ｝「
・
幽」
？ ； …一
BS4
1 ケ’
凾
；’
’
h
BS3雫
1 …11
2520 15喜
1。 豆 5奏
あ 0．
5 “o・
15 0 緩降 下［
；
8齟
一
L
齟
亅
．
L
［
T』
←1
鱒
．
：
．
．
τ
5 ÷ 占：
…
：」
7
7L o，
・
．
1・
．
∵曹
F唱
−
．
．
BSOBS2F
．1
←
．
：1
馳
冫 …−回
「
‘
2 4 6 8 Tlme ｛days） 10 図一
8
．
3
．
1
埋 め 込 み ひずみ計 測 定 結 果（
緩
降 下試 験 体 ） 5e 409
豆3°逅
あ 20 10 緩降下 12 D O 2 4 6 e lO 12 τlm6〔days｝ 図一
8
．
3
．
2
埋 め 込 み ひずみ計 測 定 結 果 （緩降下
試 験 体 ） ： 鼻 1“
； ｝：
1
P
：
1爭
1 1 乱．
1齟
・
・
午
「
」．
’
rlr膊
1．
．
r
「
り
1，
函
↑ i・ “
1
ウ
匠
1
あ
雫
1あ
IF
あ
i
（
29 ∈一
己
一
誣 あ 標準 緩 降下 50 4e 30 20 10．
レ
ー
↓一
う
，
．
●
．
・
・
↓
… tL
ド
Lttt
レ
rv
』
ー い
『
o・
5〉
：お
謡
哉
ば
ほ
ノ
忘
昌癖
゜
o O12345678 Time（days） 図一
8
．
2
，
3
埋め込み ひず み計 測 定 結果 （標 準試 験 体 ）・
10一
BS8−
−
BS6・
一
．
一
．
BS7［
1今
回
の実 験
は，
温 度 降 下
が始
ま る ま で の温
度
履 歴
が 三体
の試験体
に お い て共 通
で あっ て， 温度 降 下 プ
ロセス の み が異
な るの で温 度 降 下 速 度
の影 響
が直 接
に把 握
で き るも
の であ
る。
初
ひびわれ発 生 時 刻
，
発 生
まで の温度 降 下
な ど を ま とめ
た表
一
6
か ら次
の こ と がいえ よ う。（1 ） 初
ひび
わ れの発 生
は，
比 較 的 小
さい温 度 降下 量
で起
こること が 示 さ れ た。
（
参 考 文 献
1
）
で既 述 ）
（2 ）
初
ひ びわ れ と温 度 降 下 速 度
の関 係
を，
初
ひび わ れ発
生
まで の温度降
下 量
の大 小
で見
る と，
ほと ん ど関係 な
い といえ る。
す な わ ち，
ひ び われ発 生
の し や す さを 降 下 開
始
か ら初
ひび
わ れ発 生
まで の温 度 降 下 量
で指 標
とす
る な 電．
15晝
．
、 。壽
．
、 ，．
30・
35．
40 0 2 4 6 8 1012 T）me ｛deys｝ 図一
8
．
3
．
3
埋 め 込み ひずみ計
測 定結
果 （緩 降rF
試 験 体 ） アo60§
5°1
・・量
、。 201
BS6 BS7−・
一一
BS8，
」
辱
1
亀
、，
I
li
卜転
「
L
」
』
．
、
1
「
A
「
L
、
r、
1
し Fl
r
」
L「
’
1婦
宀
、
L
广
1
：．
−
P
F
呪
覧「
、
1
幽
、
L
、
r．
1 1劉
r」
，
、
、
1
暑、
r
も
rL
、
、
十 、心
”
，
、
11
…
ア
．
10 0 標 準 試 験体：
［
【
2F 1 ヒ 211 1：
L1
：
…
511．
」11
“ ヨ 1‘
一
11r1
2 1 よ1
：
乙
1
ヨ ←F ≒iF
幽
卜
1
脚
‘
【
ヨ ト 1 1 1ト
1 4 r1 11：
Fi12345678 Tlmg ｛days ， 図一
9
温 度 履歴 と ひ び わ れ 発生時
刻一
20
一

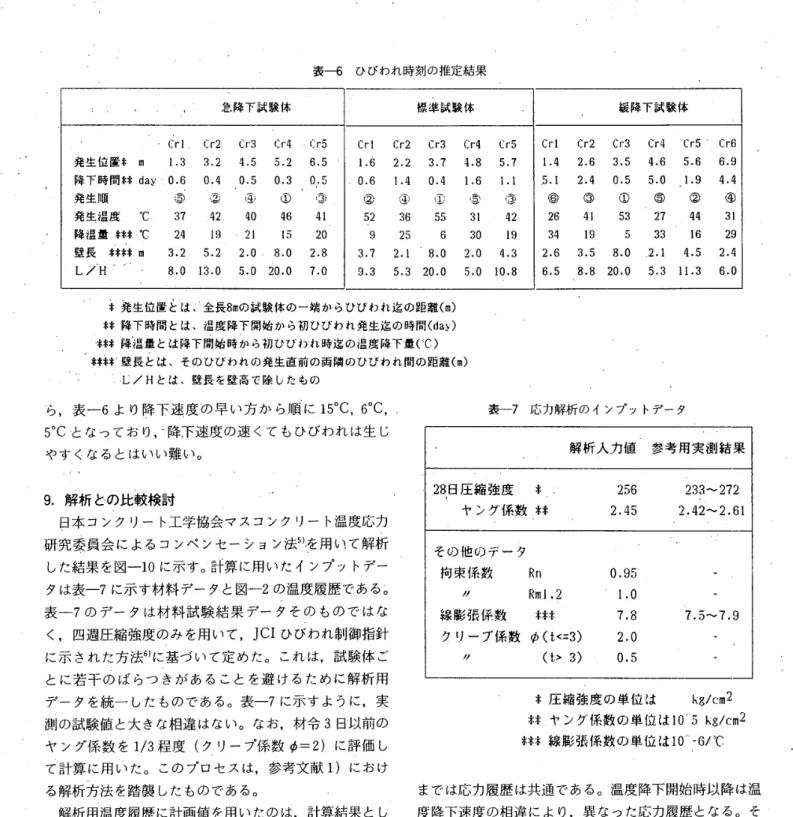

表
