化粧用鉄化粧用鉄蓋 化粧用鉄蓋目次 インターロッキングブロック用磁器タイル用蓋角型スライド開閉 角型落し込式 丸型 SHASE-S 規格準拠品 角型落し込式角型蝶番付丸型親子蓋付 SHASE-S 規格準拠品角型二重蓋

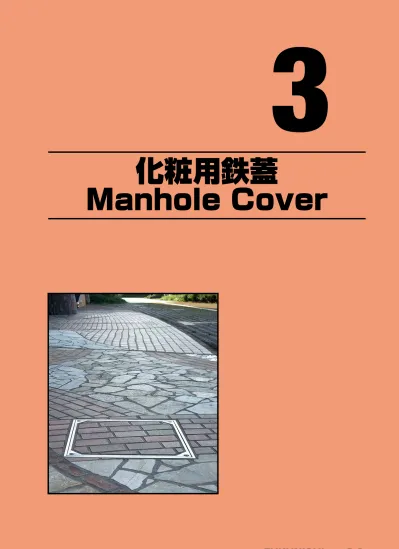

化粧用鉄蓋

Manhole Cover

3

化粧用鉄蓋

Manhole Cover

3

化粧用鉄蓋

　　　　　　　インターロッキング

　　　　　　　ブロック用

角型スライド開閉

角型落し込式

丸型

SHASE-S 規格準拠品

　3- 9〜

　3-14〜

　3-16〜

　3-12

　　　　　　　磁器タイル用

角型落し込式

角型蝶番付

丸型

親子蓋付

SHASE-S 規格準拠品

角型二重蓋

　3-20〜

　3-22〜

　3-24〜

　3-26

　3-20

　3-27

　　　　　　　フロアハッチ

ステンレス製

アルミ製

　4- 4〜

　4-12〜

　　　　　　　スリット化粧蓋

鋳鉄製

ステンレス製

スチール製

　15-16〜

　15- 4〜

　15-10〜

　　　　　　　マシンハッチ

化粧用

縞鋼板製

　5- 6〜

　5-10〜

化粧用鉄蓋目次

化粧用鉄蓋

3

化粧用鉄蓋

Manhole Cover

　化粧用鉄蓋の強度は、通行車両の大きさ及び影響を受ける度合を予め設定しておくこ

とが前提条件となります。

　化粧用鉄蓋を選定するにあたって、他の条件として、有効開口寸法、形状、仕上材、

機能面においては防水・防臭機能や断熱仕様・施錠装置の有無等の確認が必要です。

●化粧用鉄蓋荷重区分

化粧用鉄蓋の強度について

■化粧用鉄蓋荷重区分

※ １

◎荷重区分、T 荷重の数値等は、選定上の目安として掲載したものであり、

　SHASE-S 209 に規定されているものではありません。

◎敷地周辺道路内にあっても、公道並みに大型車の進入や高速での走行を

　伴う使用条件の場合には、特に注意を要します。

荷重

区分

総重量 (T 荷重 )

通行可能車輌

設置場所

破壊荷重

重荷重用

25,000kgf

_(T-25)

トレーラー

はしご消防車　等

公道を除く敷地

周辺道路、敷地

内及び屋内用

250kN 以上

200kN 以上

20,000kgf

(T-20)

11t トラック　等

200kN 以上

中荷重用

6,000kgf

(T-6)

8,000kgf

(T-8)

乗用車

4t トラック　等

60kN 以上

(80kN 以上 )

軽荷重用

2,000kgf

(T-2)

小型乗用車　等

20kN 以上

※ ２

( )

※ ２ ※ ２ ※ ２ ※ ２ ※ １　SHASE-S 209 ※ ２　その他

化粧用鉄蓋

Manhole Cover

3

化粧用鉄蓋

化粧用鉄蓋型式選定表

荷　重 防水区分 受枠 目　地 型　式 頁 備　考 開口サイズ（単位 mm）　■角蓋　●丸蓋 300 350 360 400 450 500 600 750 900 1200 インターロッキングブロック用 重荷重用 防水防臭型 角座 ステンレス目地SF-CBSM 3-9 スライド式 ■ ■ ■ ■ (600×1200) SF-CBD-1 3-14 ■ ■ 鋳鉄目地 SF-CBD-2 3-14 ■ ■ ステンレス目地 SF-CBM-1 3-16 ● ● 鋳鉄目地 SF-CBM-2 3-16 ● ● 丸座 SF-CBMR-2 3-17 ● 簡易防水防臭型角座 ステンレス目地 SF-SCBSM-1 3-10 スライド式 ■ ■ ■ ■ ■ ■ ■ ■ (400×800,600×1200,900×1200) 鋳鉄目地 SF-SCBSM-2 3-11 スライド式 _{■ (400×800,600×1200,900×1200)}■ ■ ■ ■ ■ ■ ■ SF-KCBSM-2 3-12 スライド式 ■ (400×800,600×1200) SF-NCBSM-2 3-12 スライド式 ■ ■ ステンレス目地 SF-ECBSM-1 3-13 スライド式 ■ 鋳鉄目地 SF-ECBSM-2 3-13 スライド式 ■ ステンレス目地 SF-SCBD-1 3-15 ■ ■ ■ ■ 鋳鉄目地 SF-SCBD-2 3-15 ■ ■ ■ ■ 丸座 SF-KCBDR-2 3-18 ● 中荷重用 防水防臭型 角座 ステンレス目地SF-CBSL 3-9 スライド式 ■ ■ ■ ■ (600×1200) SF-CB-1 3-14 ■ ■ 鋳鉄目地 SF-CB-2 3-14 ■ ■ ステンレス目地 SF-CBL-1 3-16 ● ● 鋳鉄目地 SF-CBL-2 3-16 ● ● 丸座 SF-CBLR-2 3-17 ● 簡易防水防臭型 角座 ステンレス目地 SF-SCBSL-1 3-10 スライド式 _{■ (400×800,600×1200,900×1200)}■ ■ ■ ■ ■ ■ ■ 鋳鉄目地 SF-SCBSL-2 3-11 スライド式 ■ ■ ■ ■ ■ ■ ■ ■ (400×800,600×1200,900×1200) SF-NCBSL-2 3-12 スライド式 ■ ■ ステンレス目地 SF-ECBSL-1 3-13 スライド式 ■ 鋳鉄目地 SF-ECBSL-2 3-13 スライド式 ■ ステンレス目地 SF-SCB-1 3-15 ■ ■ ■ ■ 鋳鉄目地 SF-SCB-2 3-15 ■ ■ ■ ■ 軽荷重用 丸座 SF-KCB-2_{SF-KCBR-2 3-18}3-18 ■_●

水抜き施工参考図

防水防臭型化粧用鉄蓋の一部製品は水抜穴付となっております。 施工の際には、下図の様に水抜き配管を確実に行ってください。 （一部の防水防臭型化粧用鉄蓋の受枠には、側面に φ22 の水抜穴を設けています） 水抜き配管を行わないと受枠の中に常時水が溜まった 状態となり、不衛生です。 また、蓋を開ける際に受枠の中に溜まった水が内部に 入る可能性があります。

化粧用鉄蓋

3

化粧用鉄蓋

Manhole Cover

参考資料

頁

化粧用鉄蓋の強度について

3- 3

水抜き施工参考図

3- 4

各種仕上材の施工について

3- 6

開閉機

3- 8

角型化粧用鉄蓋打込金具

3-19

銘盤

3-29

把手寸法

3-30

開閉用具

3-31

荷　重 防水区分 受枠 目　地 型　式 頁 備　考 開口サイズ（単位 mm）　■角蓋　●丸蓋 360 400 450 460 500 600 750 磁器タイル用 重荷重用 密閉式防水型 角座 ステンレス目地 SF-HCTDB 3-21 ボルト固定式 ■ 300,350 ■ ■ 鋳鉄目地 SF-HCTDB-2 3-21 ボルト固定式 ■ 300,350 ■ ■ 防水防臭型 _{ステンレス目地} SF-CTD-1 3-22 内蔵式把手 ■ ■ ■ SF-CTD-8 3-22 細目地 ■ ■ ■ SF-CTM 3-24 新回転ロック式 ● ● ● ● 簡易防水防臭型 SF-HCTD 3-20 ■ 300,350 ■ ■ 鋳鉄目地 SF-HCTD-2 3-20 ■ 300,350 ■ ■ 丸座 SF-CTMR-2 3-24 ● 中荷重用 密閉式防水型 角座 ステンレス目地 SF-HCTB 3-21 ボルト固定式 ■ 300,350 ■ ■ 鋳鉄目地 SF-HCTB-2 3-21 ボルト固定式 ■ 300,350 ■ ■ 防水防臭型 ステンレス目地 SF-CT-1 3-22 内蔵式把手 ■ ■ ■ SF-CTC 3-23 内蔵式把手_断熱材付 ■ ■ SF-CTK 3-23 内蔵式把手_{施錠装置付} ■ ■ SF-CT-8 3-22 細目地 ■ ■ ■ SF-CTL 3-24 新回転ロック式 ● ● ● ● SF-CTLC 3-25 新回転ロック式_断熱材付 ● ● ● ● SF-CTLK 3-25 新回転ロック式_{施錠装置付} ● ● ● ● SF-PCL 3-26 新回転ロック式_親子蓋式 ● ● 丸座 鋳鉄目地 SF-CTLBR 3-26 新回転ロック式 ● 簡易防水防臭型角座 ステンレス目地 SF-HCT 3-20 ■ 300,350 ■ ■ 鋳鉄目地 SF-HCT-2 3-20 ■ 300,350 ■ ■ 丸座 SF-CTLR-2 3-24 ● 防水防臭型 角座 ステンレス目地SF-CT-6 3-27 二重蓋式 ● 軽荷重用 SF-BMPS-2 3-27 二重蓋式 ■ ■ 当社の採用している断熱材はポリエチレンフォーム（発泡体）であり、内部の気泡どうしが連通せずに各々独立 した形態（独立発泡状）になっていますので吸水率が極めて少ないことが他の断熱材にない特長です。 断熱材が含水しますと、その熱伝導率は極端に上がり逆に断熱効果が低下します。 従って、ポリエチレンフォームは極めて結露を起こしにくい材質といえます。 また、この材質は柔軟性があり通常の取扱いに於いては衝撃に対しても欠ける様なことがない為、保護カバーを なくし、蓋裏面に直接固定しております。

断熱材について

化粧用鉄蓋

Manhole Cover

3

化粧用鉄蓋

■施工上の注意事項

●化粧用鉄蓋の目地天端と仕上床面のレベル調整を

　行なって下さい。

●先付け施工の場合は予め蓋をかぶせて蓋・枠の隙

　間を粘着テープ等で養生し、パッキング等へのモ

　ルタルの付着及びステンレス製化粧目地の損傷を

　防止して下さい。

●床仕上材の施工時、特に回転ロック式丸蓋の場合

　は確実に回転ロックをしていないとタイルの目地

　線が周囲とずれる原因となりますのでご注意下さ

　い。

●必要に応じて枠の外周にアスファルト防水施工と

　同時に受枠下面は内径際までしっかりモルタル等

　で詰めて下さい。

　特に外構工事の場合、受枠の外周部を伝ってマン

　ホール内への浸水例もあります。

■インターロッキングブロック用

　インターロッキングブロックの施工は、転圧され

　た砂地の上に目地調整を行ないながらインターロ

　ッキングブロックを並べて目地砂をまきます。

　蓋上面の施工は、蓋の開閉を伴う為に下地（t=10）

　及び、目地（ブロック間の隙間）は、モルタル仕

　上げにして下さい。

■素焼きレンガ

　使用するレンガは、一度湯通しを行なってから施

　工しますと施工後においてよく見受けられる白い

　ヨダレ状（雨水等の水分がモルタル中の石灰分ま

　たはレンガ内のアルカリ分が溶出する現象）の汚

　染が少なくなります。

■研磨仕上げ（テラゾ）

　研磨仕上げの場合は着色モルタル中に破石を混ぜ

　て施工し養生後、表面を磨くことにより破石の美

　しさを表現します。

　施工の際は蓋と受枠の隙間にモルタルが入らない

　ようにご注意下さい。

　また、研磨の際はステンレス製目地を痛めないよ

　うにご注意下さい。

インターロッキングブロック用 SF-CB-1 型 磁器タイル用 SF-CT-1 型 目地モルタル ブロック敷設 下地モルタル 目地モルタル タイル敷設 下地モルタル

各種床仕上材の施工について

化粧用鉄蓋

3

化粧用鉄蓋

Manhole Cover

従来、防水防臭機能をより確実にする目的で二重蓋

構造の施工例が多く見受けられましたが、当社の化

粧用鉄蓋はその基本構造と共に要所に機械加工を施

し、特製パッキングの採用等、単蓋であっても優れ

た防水防臭機能を発揮致します。

したがって、左図のように施工の容易さはもとより、

床面の納まりに無理がなくスラブ厚を極力薄く出来

る等の経済的効果があります。

■要所の機械加工

　パッキングの当り面（蓋裏面）は一般に黒皮（鋳

　造のままでざらざらした表面）が多いようですが、

　この部分を機械加工することによって平面度の確

　保及びパッキングとのなじみを良くしシール効果

　をより一層高めます。

　パッキングに必要以上の荷重が常にかかると、パ

　ッキングの老化・劣化が早く、防水防臭効果が持

　続しません。

　従って、防水防臭効果を持続させる為に蓋の荷重

　支持部はパッキングとは別の箇所で設定し、その

　部分を機械加工することによってパッキングに掛

　る荷重を一定に保っています。

■特製パッキングの採用

　弊社独特のパッキング構造を採用しています。

　この特製パッキングの採用は、防水防臭型を表示

　する為の条件となります。

◀専用開閉 　ハンドル ◀保護キャップ ◀蓋 ◀特製 　パッキング ◀受枠

防水防臭型比較図

特製パッキング断面図

施 　 工 　 図

▲ SF-CT-1 型　　 　▲ SF-CT-6 型 ▲ SF-CTL 型

防水防臭型丸蓋構造写真

防水防臭構造について

（１）

（２）

（３）

（４）

化粧用鉄蓋

Manhole Cover

3

化粧用鉄蓋

■操作時の注意事項

　●蓋を受枠から外す場合は蓋の後方を持ち上げて後ろのキ 　　ャスターを舗装面に置くと開閉機で移動できます。 　●蓋を開閉機等で操作している時は、事故防止の為に蓋を 　　手で支えることは避けて下さい。 　●蓋を舗装面に置く時は舗装材を痛めることがありますの 　　でゆっくりと下ろして下さい。

■開閉機の選定について

　●蓋表面に床仕上材が施こされる為、重量が非常に重くなり 　　ますので、□ 750 以上のスライドタイプの化粧用鉄蓋は 　　HJ-800 型をお勧め致します。 安全ピン

保護キャップを取り外します。

専用開閉機 HJ-800 型を No.25 開閉ハンドルで蓋に

　固定します。

開閉機のジャッキを操作することにより蓋の前面

　が上昇します。

そのままの状態で開閉機を引くと開口できます。

閉口時は逆の手順になります。

蓋を下降させる場合はジャッキのバルブを開放す

　ると自重により閉まります。

※ バルブ操作は目地を痛めない為にもゆっくり行って下さい。

保護キャップを取り外します。

 No.24 開閉ハンドルを蓋に取付け、専用開閉機

　SC-900 型を装着します。

開閉機のハンドルを押し下げると、蓋の前面が上

　昇します。

そのままの状態で開閉機のハンドルを引くと蓋が

　開口します。

閉口時は逆の手順になります。

※ 蓋を下ろす際には目地を痛めないように開閉機のハンドルをすこ 　し左右に振って受枠に収まる様に調整してからハンドルをゆっく 　りと操作して下さい。 ※ 受枠内のレールは下り方向となりますので、勢いよく押すと受枠 　外周部のタイルを痛めることがありますのでご注意下さい。 ドライバー▶ No.24 開閉ハンドル ドライバー 開閉ハンドル No.25 ▲

HJ-800 型

SC-900 型

　スライド式開閉機使用手順

化粧用鉄蓋

3

化粧用鉄蓋

Manhole Cover

■キャスター（車輪）を内蔵した構造で ､ 開閉作業が非常に便利です。

●特製パッキングとその当り面の機械加工により防水防臭効果を高めています。 ●蓋は必要に応じて受枠から取外すことも出来ます。 ※施工の際には水抜き配管を確実に行ってください。（3-4 頁参照） ※本製品の設置に際しましては蓋の移動距離・開閉機の長さ等を考慮して下さい。 ※蓋上面へのインターロッキングブロックの施工は必ず下地モルタル等で接着して下さい。 　また危険防止の為に蓋を立てたり、裏向きに置くことは避けて下さい。 ※専用開閉機の取扱い方法は 3-8 頁をご参照下さい。 ※ハンドル掛りが 1 カ所ですので専用開閉機（別売）のご利用をお薦め致します。 ≒ 700 は開閉機種によって異なりま す。（図は HJ-800 型です） 寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 No.5-8 蓋開閉具 No.24 開閉ハンドル 別売　専用開閉機 HJ-800 開閉用具 別売　専用開閉機 SC-900 No.25 開閉ハンドル （開閉機 HJ-800 使用の場合） 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 (CBSL) ① 蓋 FCD500 防錆塗装 (CBSM) ② 受枠 FC200 防錆塗装 ③ 目地 SUS304 ④ パッキング TPE(TPVC) キャスター SUS304 締付ボルト SUS304 M10×60 保護キャップ EPDM No.H サイズ D×D’ A×A’ B×B’ C×C’ E×E’ h H S 蓋kg 計kg 充填時蓋 60 600× 600 806× 806 761× 761 721× 721 844× 824 93 173 680 72 176 178 90 900× 900 1102×1102 1057×1057 1017×1017 1140×1120 73 153 980 127 260 293 120 1200×1200 1402×1402 1357×1357 1317×1317 1440×1420 73 153 1280 192 375 471 60×120 600×1200 802×1402 757×1357 717×1317 840×1420 93 173 680 132 330 325

SF-CBSL 型

仕上：インターロッキングブロック用 貼代：９３, ７３ 構造：キャスタースライド開閉　 　　　ボルト固定式 防水：防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：60kN( ≒ 6,120kgf) 以上

SF-CBSM 型

仕上：インターロッキングブロック用 貼代：９３, ７３ 構造：キャスタースライド開閉　 　　　ボルト固定式 防水：防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：200kN( ≒ 20,400kgf) 以上

インターロッキングブロック用・ステンレス製目地　

キャスタースライド開閉・ボルト固定式・防水防臭型

　

中荷重

重荷重

◎公道を除く敷地内道路、屋内等にご使用下さい。 No.A 保護キャップ (O リング付 )

3

化粧用鉄蓋

化粧用鉄蓋

Manhole Cover

No.24 開閉ハンドル No.H 保護キャップ 別売　専用開閉機 HJ-800 開閉用具 別売　専用開閉機 SC-900

■キャスター（車輪）を内蔵した構造で ､ 開閉作業が非常に便利です。

●蓋は必要に応じて受枠から取外すことも出来ます。 ※ 本製品の設置に際しましては蓋の移動距離・開閉機の長さ等を考慮 　して下さい。 ※ 蓋上面へのインターロッキングブロックの施工は必ず下地モルタル 　等で接着して下さい。 　また危険防止の為に蓋を立てたり、裏向きに置くことは避けて下さ 　い。 ※ 専用開閉機の取扱い方法は 3-8 頁をご参照下さい。 ※ サイズ 75 以上はハンドル掛りが 1 カ所ですので専用開閉機（別売） 　のご利用をお薦め致します。 ≒ 800 は開閉機種によって異なります。（図は HJ-800 型です） 寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 ◎公道を除く敷地内道路、屋内等にご使用下さい。

SF-SCBSL-1 型

仕上：インターロッキングブロック用 貼代：７３ 構造：キャスタースライド開閉 防水：簡易防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：60kN( ≒ 6,120kgf) 以上 サイズ D×D’ A×A’ B×B’ C×C’ E×E’ H S 蓋kg 計kg 充填時蓋 30 300×300 422× 472 388× 438 358× 408 480× 480 128 350 18 46 42 35 350×350 472× 522 438× 488 408× 458 530× 530 128 400 20 52 50 45 450×450 572× 622 538× 588 508× 558 630× 630 128 500 34 72 80 50 500×500 622× 672 588× 638 558× 608 680× 680 128 550 42 84 97 60 600×600 722× 772 688× 738 658× 708 780× 780 128 650 50 100 125 75 750×750 872× 922 838× 888 808× 858 930× 930 128 800 94 157 206 90 900×900 1022×1072 988×1038 958×1008 1080×1080 128 950 126 198 282 サイズ D×D’ A×A’ B×B’ C×C’ E×E’ H S 蓋kg 計kg 充填時蓋 40× 80 400× 800 522× 972 488× 938 458× 908 580× 980 128 450 52 101 119 60×120 600×1200 722×1372 688×1338 658×1308 780×1380 128 650 123 202 262 90×120 900×1200 1022×1372 988×1338 958×1308 1080×1380 128 950 175 258 377 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 (SCBSL) ① 蓋 FCD500 防錆塗装 (SCBSM) ② 受枠 FC200 防錆塗装 ③ 目地 SUS304 ④ パッキング EPDM キャスター SUS304 保護キャップ EPDM No.H

　インターロッキングブロック用・ステンレス製目地

　キャスタースライド開閉・簡易防水防臭型

　

中荷重

重荷重

SF-SCBSM-1 型

仕上：インターロッキングブロック用 貼代：７３ 構造：キャスタースライド開閉 防水：簡易防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：200kN( ≒ 20,400kgf) 以上 No.25 開閉ハンドル （開閉機 HJ-800 使用の場合）

化粧用鉄蓋

3

化粧用鉄蓋

Manhole Cover

インターロッキングブロック用・鋳鉄製目地　

キャスタースライド開閉・簡易防水防臭型

　

■キャスター（車輪）を内蔵した構造で ､ 開閉作業が非常に便利です。

●機能・構造は SF-SCBSL-1 型と同じですが、ステンレス 　製目地を外しました。 ●蓋は必要に応じて受枠から取外すことも出来ます。 ※ 本製品の設置に際しましては蓋の移動距離・開閉機の長さ等を考慮 　して下さい。 ※ 蓋上面へのインターロッキングブロックの施工は必ず下地モルタル 　等で接着して下さい。 　また危険防止の為に蓋を立てたり、裏向きに置くことは避けて下さ 　い。 ※ 専用開閉機の取扱い方法は 3-8 頁をご参照下さい。 ※ サイズ 75 以上はハンドル掛りが 1 カ所ですので専用開閉機（別売） 　のご利用をお薦め致します。 ≒ 800 は開閉機種によって異なります。（図は HJ-800 型です） 寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 ◎公道を除く敷地内道路、屋内等にご使用下さい。

SF-SCBSL-2 型

仕上：インターロッキングブロック用 貼代：７０ 構造：キャスタースライド開閉 防水：簡易防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：60kN( ≒ 6,120kgf) 以上 サイズ D×D’ A×A’ B×B’ C×C’ E×E’ H S 蓋kg 計kg 充填時蓋 30 300×300 410× 460 390× 440 366× 410 480× 480 125 350 18 46 42 35 350×350 460× 510 440× 490 416× 460 530× 530 125 400 20 52 50 45 450×450 560× 610 540× 590 516× 560 630× 630 125 500 34 72 80 50 500×500 610× 660 590× 640 566× 610 680× 680 125 550 42 84 97 60 600×600 710× 760 690× 740 666× 710 780× 780 125 650 50 100 125 75 750×750 860× 910 840× 890 812× 860 930× 930 125 800 94 157 206 90 900×900 1010×1060 990×1040 962×1010 1080×1080 125 950 126 198 282 サイズ D×D’ A×A’ B×B’ C×C’ E×E’ H S 蓋kg 計kg 充填時蓋 40× 80 400× 800 510× 960 490× 940 466× 910 580× 980 125 450 52 101 119 60×120 600×1200 710×1360 690×1340 662×1310 780×1380 125 650 123 202 262 90×120 900×1200 1010×1360 990×1340 962×1310 1080×1380 125 950 175 258 377 No.24 開閉ハンドル No.H 保護キャップ 別売　専用開閉機 HJ-800 開閉用具 別売　専用開閉機 SC-900 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 (SCBSL) ① 蓋 FCD500 防錆塗装 (SCBSM) ② 受枠 FC200 防錆塗装 ③ パッキング EPDM キャスター SUS304 保護キャップ EPDM No.H

中荷重

重荷重

SF-SCBSM-2 型

仕上：インターロッキングブロック用 貼代：７０ 構造：キャスタースライド開閉 防水：簡易防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：200kN( ≒ 20,400kgf) 以上 No.25 開閉ハンドル （開閉機 HJ-800 使用の場合）

3

化粧用鉄蓋

化粧用鉄蓋

Manhole Cover

■開閉作業が非常に便利で、しかもスペースの狭い場所にもご使用出来ます。

≒ 800 は開閉機種によって異なります。（図は HJ-800 型です）

■開閉作業が非常に便利です。

寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕

SF-KCBSM-2 型

仕上：インターロッキングブロック用 貼代：７０ 構造：キャスタースライド開閉 防水：簡易防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：200kN( ≒ 20,400kgf) 以上 サイズ D×D’ A×A’ B×B’ C×C’ E×E’ H S 蓋kg 計kg 充填時蓋 40× 80 800×400 938×570 918×550 894×520 1008×600 135 850 48 101 113 60×120 1200×600 1338×770 1318×750 1288×720 1408×800 135 1250 112 187 251 No.24 開閉ハンドル No.H 保護キャップ 別売　専用開閉機 HJ-800 開閉用具 別売　専用開閉機 SC-900

SF-NCBSL-2 型

仕上：インターロッキングブロック用 貼代：７０ 構造：スライド開閉 防水：簡易防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：60kN( ≒ 6,120kgf) 以上

SF-NCBSM-2 型

規格：公共建築設備工事標準図 　　　機械設備工事編 (MJI-PD) 準拠 　　　SHASE-S 209 準拠 仕上：インターロッキングブロック用 貼代：７０ 構造：スライド開閉 防水：簡易防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：200kN( ≒ 20,400kgf) 以上 安全荷重：5000K( 蓋裏面鋳出し ) サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 45 450 542 522 482 594 105 2 25 58 61 60 600 692 672 632 744 105 2 42 82 104 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 (NCBSL) ① 蓋 FCD500 防錆塗装 (NCBSM,KCBSM) ② 受枠 FC200 防錆塗装 ③ パッキング EPDM ④ キャスター SUS304 保護キャップ EPDM No.H ◎公道を除く敷地内道路、屋内等にご使用下さい。

中荷重

重荷重

重荷重

No.25 開閉ハンドル （開閉機 HJ-800 使用の場合）

　インターロッキングブロック用

　スライド開閉・簡易防水防臭型

　

化粧用鉄蓋

3

化粧用鉄蓋

Manhole Cover

開閉用具 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 (ECBSL) ① 蓋 FCD500 防錆塗装 (ECBSM) ② 受枠 FC200 防錆塗装 ③ 目地 SUS304 ④ パッキング EPDM キャスター SUS304 保護キャップ EPDM No.H No.24 開閉ハンドル No.H 保護キャップ

SF-ECBSL-1 型

仕上：インターロッキングブロック用 貼代：７３ 構造：キャスタースライド開閉 防水：簡易防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：60kN( ≒ 6,120kgf) 以上

SF-ECBSM-1 型

仕上：インターロッキングブロック用 貼代：７３ 構造：キャスタースライド開閉 防水：簡易防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：200kN( ≒ 20,400kgf) 以上

中荷重

重荷重

インターロッキングブロック用　

スライド開閉・簡易防水防臭型

　

■従来品より軽量化したことで、開閉作業性が向上しています。

SF-ECBSL-2 型

仕上：インターロッキングブロック用 貼代：７０ 構造：キャスタースライド開閉 防水：簡易防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：60kN( ≒ 6,120kgf) 以上

SF-ECBSM-2 型

仕上：インターロッキングブロック用 貼代：７０ 構造：キャスタースライド開閉 防水：簡易防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：200kN( ≒ 20,400kgf) 以上

中荷重

重荷重

■従来品より軽量化したことで、開閉作業性が向上しています。

◎公道を除く敷地内道路、屋内等にご使用下さい。 ◎公道を除く敷地内道路、屋内等にご使用下さい。 ※ 蓋重量 42kg・合計重量 82kg・充填時蓋重量（概算）104kg ※ 蓋重量 42kg・合計重量 82kg・充填時蓋重量（概算）104kg

3

化粧用鉄蓋

化粧用鉄蓋

Manhole Cover

◎把手部寸法は 3-30 頁を参照して下さい。

■厚目の舗装材用として貼代を深くしています。

■機能・構造は SF-CBD-1 型と同じですがステンレス製化粧目地を外しました。

寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 ◎公道を除く敷地内道路、屋内等にご使用下さい。

SF-CB-1 型

仕上：インターロッキングブロック用 貼代：７０ 防水：防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：60kN( ≒ 6,120kgf) 以上 サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 45 450 566 534 504 580 120 2 29 62 68 60 600 724 691 661 740 120 4 57 100 124

SF-CBD-1 型

仕上：インターロッキングブロック用 貼代：７０ 防水：防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：200kN( ≒ 20,400kgf) 以上 No.24 開閉ハンドル No.H 保護キャップ 開閉用具 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 (CB-1,CB-2) ① 蓋 FCD500 防錆塗装 (CBD-1,CBD-2) ② 受枠 FC200 防錆塗装 ③ 目地 SUS304 ④ パッキング TPE(TPVC) 保護キャップ EPDM No.H

SF-CBD-2 型

仕上：インターロッキングブロック用 貼代：７０ 防水：防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：200kN( ≒ 20,400kgf) 以上 サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 45 450 554 534 512 580 118 2 29 60 69 60 600 716 692 672 740 118 4 49 92 119

中荷重

重荷重

◎公道を除く敷地内道路、屋内等にご使用下さい。 ◎把手部寸法は 3-30 頁を参照して下さい。

SF-CB-2 型

仕上：インターロッキングブロック用 貼代：７０ 防水：防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：60kN( ≒ 6,120kgf) 以上

中荷重

重荷重

　インターロッキングブロック用・防水防臭型

　

化粧用鉄蓋

3

化粧用鉄蓋

Manhole Cover

インターロッキングブロック用・簡易防水防臭型

　

■厚目の舗装材用として貼代を深くしています。

■機能・構造は SF-SCBD-1 型と同じですがステンレス製化粧目地を外しました。

寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕

SF-SCB-1 型

仕上：インターロッキングブロック用 貼代：７０ 防水：簡易防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：60kN( ≒ 6,120kgf) 以上

SF-SCBD-1 型

仕上：インターロッキングブロック用 貼代：７０ 防水：簡易防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：200kN( ≒ 20,400kgf) 以上 サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 30 300 388 356 326 400 103 2 18 36 34 35 350 438 407 376 450 103 2 22 43 44 45 450 534 500 470 550 102 2 28 57 62 60 600 684 650 620 700 102 4 47 86 106 No.24 開閉ハンドル No.H 保護キャップ 開閉用具 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 (SCB-1,SCB-2) ① 蓋 FCD500 防錆塗装 (SCBD-1,SCBD-2) ② 受枠 FC200 防錆塗装 ③ 目地 SUS304 ④ パッキング TPE(TPVC) 保護キャップ EPDM No.H

SF-SCB-2 型

仕上：インターロッキングブロック用 貼代：７０ 防水：簡易防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：60kN( ≒ 6,120kgf) 以上

SF-SCBD-2 型

仕上：インターロッキングブロック用 貼代：７０ 防水：簡易防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：200kN( ≒ 20,400kgf) 以上 ◎把手部寸法は 3-30 頁を参照して下さい。 ◎公道を除く敷地内道路、屋内等にご使用下さい。

中荷重

重荷重

◎公道を除く敷地内道路、屋内等にご使用下さい。 ◎把手部寸法は 3-30 頁を参照して下さい。

中荷重

重荷重

サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 30 300 374 356 337 400 100 2 17 35 34 35 350 424 406 387 450 100 2 22 42 45 45 450 528 506 484 550 102 2 27 56 63 60 600 678 656 634 700 102 4 46 85 108

3

化粧用鉄蓋

化粧用鉄蓋

Manhole Cover

■厚目の舗装材用として貼代を深くしています。

■機能・構造は SF-CBM-1 型と同じですが、ステンレス製化粧目地を外しました。

寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 No.24 開閉ハンドル (CBL-1,CBM-1) No.H 保護キャップ (CBL-1,CBM-1) 開閉用具

SF-CBL-1 型

仕上：インターロッキングブロック用 貼代：７０ 防水：防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：60kN( ≒ 6,120kgf) 以上

SF-CBM-1 型

仕上：インターロッキングブロック用 貼代：７０ 防水：防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：200kN( ≒ 20,400kgf) 以上 サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 45 450 554 541 531 570 115 2 24 50 58 60 600 683 670 660 700 115 4 39 74 92 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 (CBL-1) ① 蓋 FCD500 防錆塗装 (CBM-1) ② 受枠 FC200 防錆塗装 ③ 目地 SUS304 ④ パッキング SBR/NR 保護キャップ EPDM No.H

SF-CBL-2 型

仕上：インターロッキングブロック用 貼代：７０ 防水：防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：60kN( ≒ 6,120kgf) 以上

SF-CBM-2 型

仕上：インターロッキングブロック用 貼代：７０ 防水：防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：200kN( ≒ 20,400kgf) 以上 サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 45 450 564 544 524 570 115 2 29 54 62 60 600 694 675 655 700 115 4 36 75 88 ◎把手部寸法は 3-30 頁を参照して下さい。 ◎公道を除く敷地内道路、屋内等にご使用下さい。

中荷重

重荷重

◎公道を除く敷地内道路、屋内等にご使用下さい。 ◎把手部寸法は 3-30 頁を参照して下さい。

中荷重

重荷重

　インターロッキングブロック用・防水防臭型

　

No.9 開閉ハンドル (CBL-2,CBM-2) No.L2 保護キャップ (CBL-2,CBM-2：別売 )

化粧用鉄蓋

3

化粧用鉄蓋

Manhole Cover

※ 蓋重量 36kg・合計重量 67kg・充填時蓋重量（概算）88kg

SF-CBLR-2 型

仕上：インターロッキングブロック用 貼代：７０ 防水：防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：60kN( ≒ 6,120kgf) 以上

SF-CBMR-2 型

仕上：インターロッキングブロック用 貼代：７０ 防水：防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：200kN( ≒ 20,400kgf) 以上 No.9 開閉ハンドル 開閉用具 No.L2 保護キャップ ( 別売 ) 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 (CBLR-2) ① 蓋 FCD500 防錆塗装 (CBMR-2) ② 受枠 FC200 防錆塗装 ③ パッキング SBR/NR

インターロッキングブロック用・防水防臭型

　

◎公道を除く敷地内道路、屋内等にご使用下さい。

中荷重

重荷重

3

化粧用鉄蓋

化粧用鉄蓋

Manhole Cover

◎公道を除く敷地内道路、屋内等にご使用下さい。

軽荷重

重荷重

※ 蓋重量 35kg・合計重量 67kg・充填時蓋重量（概算）84kg

SF-KCBR-2 型

規格：公共建築設備工事標準図 　　　電気設備工事編 (RB2K) 準拠 仕上：インターロッキングブロック用 貼代：７０ 防水：簡易防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：20kN( ≒ 2,040kgf) 以上

SF-KCBDR-2 型

仕上：インターロッキングブロック用 貼代：７０ 防水：簡易防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：200kN( ≒ 20,400kgf) 以上

■公共建築設備工事標準図　電気設備工事編 (RB2K) 準拠

No.9 開閉ハンドル (SF-KCBR-2) 開閉用具 No.L2 保護キャップ 別売 (SF-KCBR-2) 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 (KCB-2,KCBR-2) ① 蓋 FCD500 防錆塗装 (KCBDR-2) ② 受枠 FC200 防錆塗装 ③ パッキング TPE(TPVC) ※ 蓋重量 46kg・合計重量 85kg・充填時蓋重量（概算）108kg

SF-KCB-2 型

規格：公共建築設備工事標準図 　　　電気設備工事編 (SB2K) 準拠 仕上：インターロッキングブロック用 貼代：７０ 防水：簡易防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：20kN( ≒ 2,040kgf) 以上 ◎公道を除く敷地内道路、屋内等にご使用下さい。

軽荷重

■公共建築設備工事標準図　電気設備工事編 (SB2K) 準拠

No.24 開閉ハンドル (SF-KCB-2) No.H 保護キャップ (SF-KCB-2)

　公共建築設備工事標準図　電気設備工事編　準拠品

　インターロッキングブロック用・簡易防水防臭型

　

化粧用鉄蓋

3

化粧用鉄蓋

Manhole Cover

①設置する箇所にケガキ線を入れ

　ます。

②受枠を置き、内径・アンカー穴

　の位置をパネルに描きます。

③パネル上のアンカーケガキ位置

　にポリベースを釘止めします。

④ポリベースにアンカーボルトを

　取付けます。

⑤アンカーボルトにナットワッシ

　ャーを取付け予め高さ調整をし

　ます。

⑥受枠を載せてナットで締付けて

　固定します。

⑦施工基準面高さ（受枠の天端）

　を確認します。

⑧受枠内寸に沿わせて型枠を装着

　します。

⑨型枠を釘止めし固定します。

⑩型枠の合せ目・上端等をガムテ

　ープで養生します。

※ ご注文の際は下記項目をご指定下さい。

　・型式名

　・スラブ厚（Ｃ寸法）　　

※角型専用の打込み金具で、角型マンホールカバ

ー及び化粧用鉄蓋等、広範囲に対応出来ます。

※ フロアハッチにはご使用いただけません。

角型化粧用鉄蓋打込金具

3

化粧用鉄蓋

化粧用鉄蓋

Manhole Cover

■磁器タイル・テラゾタイル・人造石・モルタル充填等の広範囲な施工が可能です。

SF-HCT 型

規格：公共建築設備工事標準図 　　　機械設備工事編 (MJT-PA) 準拠 　　　SHASE-S 209 準拠 　　　都市再生機構 　　　機構住宅標準詳細設計図集 　　　(AE-802A) 準拠 仕上：磁器タイル用 貼代：４０ 防水：簡易防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：60kN( ≒ 6,120kgf) 以上 安全荷重：1500K( 蓋裏面鋳出し )

SF-HCTD 型

仕上：磁器タイル用 貼代：４０ 防水：簡易防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：200kN( ≒ 20,400kgf) 以上 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 (HCT,HCT-2) ① 蓋 FCD500 防錆塗装 (HCTD,HCTD-2) ② 受枠 FC200 防錆塗装 ③ 目地 SUS304 ④ パッキング EPDM ⑤ 保護キャップ EPDM No.H ◎公道を除く敷地内道路、屋内等にご使用下さい。

中荷重

重荷重

寸法表　表中　○印は規格準拠品です。　「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 サイズ D A B C E F H 把手 蓋 kg 計 kg 充填時蓋 30 300 380 368 358 460 392 75 4 15 33 29 35 350 430 418 408 510 442 75 4 17 37 35 ○ 45 450 530 518 508 610 542 75 4 28 49 51 ○ 60 600 680 668 658 760 692 75 4 42 74 80

■磁器タイル・テラゾタイル・人造石・モルタル充填等の広範囲な施工が可能です。

SF-HCTD-2 型

仕上：磁器タイル用 貼代：４０ 防水：簡易防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：200kN( ≒ 20,400kgf) 以上

SF-HCT-2 型

仕上：磁器タイル用 貼代：４０ 防水：簡易防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：60kN( ≒ 6,120kgf) 以上

中荷重

重荷重

◎公道を除く敷地内道路、屋内等にご使用下さい。 ◎把手部寸法は 3-30 頁を参照して下さい。 ◎把手部寸法は 3-30 頁を参照して下さい。 サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 30 300 392 370 348 460 75 4 16 34 28 35 350 442 420 398 510 75 4 16 37 34 45 450 542 520 498 610 75 4 27 52 47 60 600 692 670 648 760 75 4 43 76 79 寸法表　表中　○印は規格準拠品です。　「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 No.H 保護キャップ No.24 開閉ハンドル 開閉用具

　磁器タイル用・簡易防水防臭型

　

化粧用鉄蓋

3

化粧用鉄蓋

Manhole Cover

SF-HCTB 型

規格：公共建築設備工事標準図 　　　機械設備工事編 (MJT-HA) 準拠 　　　SHASE-S 209 準拠 　　　都市再生機構 　　　機構住宅標準詳細設計図集 　　　(AE-802B) 準拠 仕上：磁器タイル用 貼代：４０ 構造：ボルト固定式 防水：密閉式防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：60kN( ≒ 6,120kgf) 以上 安全荷重：1500K( 蓋裏面鋳出し )

SF-HCTDB 型

仕上：磁器タイル用 貼代：４０ 構造：ボルト固定式 防水：密閉式防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：200kN( ≒ 20,400kgf) 以上

■磁器タイル・テラゾタイル・人造石・モルタル充填等の広範囲な施工が可能です。

◎公道を除く敷地内道路、屋内等にご使用下さい。

中荷重

重荷重

寸法表　表中　○印は規格準拠品です。　「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 サイズ D A B C E F H 把手 蓋 kg 計 kg 充填時蓋 30 300 380 368 358 460 392 75 4 15 33 29 35 350 430 418 408 510 442 75 4 17 37 35 ○ 45 450 530 518 508 610 542 75 4 28 49 51 ○ 60 600 680 668 658 760 692 75 4 42 74 80

■磁器タイル・テラゾタイル・人造石・モルタル充填等の広範囲な施工が可能です。

中荷重

重荷重

◎公道を除く敷地内道路、屋内等にご使用下さい。 ◎把手部寸法は 3-30 頁を参照して下さい。 ◎把手部寸法は 3-30 頁を参照して下さい。 寸法表　表中　○印は規格準拠品です。　「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 No.5-8 蓋開閉具 No.H 保護キャップ No.24 開閉ハンドル 開閉用具 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 (HCTB,HCTB-2) ① 蓋 FCD500 防錆塗装 (HCTDB,HCTDB-2) ② 受枠 FC200 防錆塗装 ③ 目地 SUS304 ④ パッキング CR ⑤ 保護キャップ EPDM No.H ⑥ 締付ボルト SUS304 M10×40

SF-HCTB-2 型

仕上：磁器タイル用 貼代：４０ 構造：ボルト固定式 防水：密閉式防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：60kN( ≒ 6,120kgf) 以上

SF-HCTDB-2 型

仕上：磁器タイル用 貼代：４０ 構造：ボルト固定式 防水：密閉式防水防臭型 受枠：水抜穴付 目地：鋳鉄 破壊荷重：200kN( ≒ 20,400kgf) 以上

磁器タイル用・ボルト固定式・密閉式防水防臭型　

サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 30 300 392 370 348 460 75 4 16 34 28 35 350 442 420 398 510 75 4 16 37 34 45 450 542 520 498 610 75 4 27 52 47 60 600 692 670 648 760 75 4 43 76 79

3

化粧用鉄蓋

化粧用鉄蓋

Manhole Cover

■磁器タイル・テラゾタイル・人造石・モルタル充填等の広範囲な施工が可能です。

No.5-6 蓋開閉具 (CT-1,CTD-1) 開閉用具 寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕

SF-CT-1 型

仕上：磁器タイル用 貼代：２８ 構造：蓋脱着蝶番付 防水：防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：60kN( ≒ 6,120kgf) 以上

SF-CTD-1 型

仕上：磁器タイル用 貼代：２８ 構造：蓋脱着蝶番付 防水：防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：200kN( ≒ 20,400kgf) 以上 サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 45 450 610 567 527 645 80 1 21 50 35 60 600 755 712 672 790 80 1 34 68 57 75 750 909 865 825 940 80 2 62 120 96 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 (CT-1,CT-8) ① 蓋 FCD500 防錆塗装 (CTD-1,CTD-8) ② 受枠 FC200 防錆塗装 ③ 目地 SUS304 ④ パッキング TPE(TPVC) ⑤ 把手 SUS304 (CT-1,CTD-1) ⑤ 保護キャップ EPDM No.H(CT-8,CTD-8) ◎公道を除く敷地内道路、屋内等にご使用下さい。

中荷重

重荷重

◎内蔵式把手の取扱い方法は 3-28 頁を参照して下さい。

■細目地の化粧蓋です。特にタイルの割付けがしやすい 500 角サイズを用意しました。

寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕

SF-CT-8 型

仕上：磁器タイル用 貼代：３７ 防水：防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：60kN( ≒ 6,120kgf) 以上 ◎公道を除く敷地内道路、屋内等にご使用下さい。 ◎把手部寸法は 3-30 頁を参照して下さい。

中荷重

重荷重

SF-CTD-8 型

仕上：磁器タイル用 貼代：３７ 防水：防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：200kN( ≒ 20,400kgf) 以上 サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 45 450 540 528 518 580 79 2 30 50 52 50 500 590 578 568 630 79 4 35 59 61 60 600 690 678 668 730 79 4 42 67 78 No.H 保護キャップ (CT-8,CTD-8) No.24 開閉ハンドル (CT-8,CTD-8)

　磁器タイル用・蓋脱着蝶番付・防水防臭型

　

化粧用鉄蓋

3

化粧用鉄蓋

Manhole Cover

■蓋裏面に断熱材を装着し、放熱・放冷及び蓋表面の結露を防ぎます。

■専用錠を装着しており、保守管理責任者以外の取扱いを制限する場所に最適です。

No.5-6 蓋開閉具 開閉用具 寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 No.A 保護キャップ (SF-CTK)

SF-CTC 型

仕上：磁器タイル用 貼代：２８ 構造：蓋脱着蝶番付 機能：断熱材付 防水：防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：60kN( ≒ 6,120kgf) 以上

SF-CTK 型

仕上：磁器タイル用 貼代：２８ 構造：蓋脱着蝶番付 機能：施錠装置付 防水：防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 破壊荷重：60kN( ≒ 6,120kgf) 以上 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 ② 受枠 FC200 防錆塗装 ③ 目地 SUS304 ④ パッキング TPE(TPVC) ⑤ 把手 SUS304 ⑥ 断熱材 発泡樹脂 (CTC) ⑦ 保護キャップ SUS304 No.A(CTK) 品番 部品名称 材質 備考・表面処理 ⑧ 施錠装置 CAC202 (CTK)

施錠装置付

中荷重

中荷重

◎公道を除く敷地内道路、屋内等にご使用下さい。 ◎内蔵式把手の取扱い方法は 3-28 頁を参照して下さい。 ◎公道を除く敷地内道路、屋内等にご使用下さい。 ◎内蔵式把手の取扱い方法は 3-28 頁を参照して下さい。 サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 45 450 610 567 527 645 80 1 21 50 35 60 600 755 712 672 790 80 1 34 68 57 サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 45 450 610 567 527 645 80 1 21 50 35 60 600 755 712 672 790 80 1 34 68 57

断熱材付

磁器タイル用・蓋脱着蝶番付・防水防臭型　

No.13A 丸形ボックス (SF-CTK)

3

化粧用鉄蓋

化粧用鉄蓋

Manhole Cover

■化粧用鉄蓋の標準型として、磁器タイル・テラゾタイル・人造石・モルタル充填等の広範囲な施工が可能です。

※ サイズ 75 は 5 です。 寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕

SF-CTL 型

仕上：磁器タイル用 貼代：２８ 構造：新回転ロック方式 防水：防水防臭型 目地：ステンレス鋼 破壊荷重：60kN( ≒ 6,120kgf) 以上

SF-CTM 型

仕上：磁器タイル用 貼代：２８ 構造：新回転ロック方式 防水：防水防臭型 目地：ステンレス鋼 破壊荷重：200kN( ≒ 20,400kgf) 以上 No.24 開閉ハンドル No.H 保護キャップ 開閉用具 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 (CTL,CTLR-2) ① 蓋 FCD500 防錆塗装 (CTM,CTMR-2) ② 受枠 FC200 防錆塗装 ③ 目地 SUS304 ④ パッキング TPE(TPVC) ④ パッキング SBR/NR (CTL,CTM 型サイズ 36,45) 保護キャップ EPDM No.H

中荷重

重荷重

◎公道を除く敷地内道路、屋内等にご使用下さい。 ◎把手部寸法は 3-30 頁を参照して下さい。 サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 36 360 392 382 374 435 82 2 13 26 20 45 450 489 479 471 535 83 2 18 36 29 60 600 644 634 626 685 87 2 27 57 46 75 750 800 788 778 850 87 4 56 115 85

SF-CTLR-2 型

仕上：磁器タイル用 貼代：３０ 防水：簡易防水防臭型 破壊荷重：60kN( ≒ 6,120kgf) 以上

SF-CTMR-2 型

仕上：磁器タイル用 貼代：３０ 防水：簡易防水防臭型 破壊荷重：200kN( ≒ 20,400kgf) 以上 ※ 蓋重量 40kg・合計重量 72kg・充填時蓋重量（概算）60kg ◎公道を除く敷地内道路、屋内等にご使用下さい。

中荷重

重荷重

■磁器タイル・テラゾタイル・人造石・モルタル充填等の広範囲な施工が可能です。

　磁器タイル用・新回転ロック方式・防水防臭型

　

　磁器タイル用・簡易防水防臭型

　

化粧用鉄蓋

3

化粧用鉄蓋

Manhole Cover

■専用錠を装着しており、保守管理責任者以外の取扱いを制限する場所に最適です。

■蓋裏面に断熱材を装着し、放熱・放冷及び蓋裏面の結露を防ぎます。

寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕 No.7-3 鍵 (SF-CTLK) No.A 保護キャップ (SF-CTLK) ※ サイズ 75 は 5 です。

SF-CTLC 型

仕上：磁器タイル用 貼代：２８ 構造：新回転ロック方式 機能：断熱材付 防水：防水防臭型 目地：ステンレス鋼 破壊荷重：60kN( ≒ 6,120kgf) 以上

SF-CTLK 型

仕上：磁器タイル用 貼代：２８ 構造：新回転ロック方式 機能：施錠装置付 防水：防水防臭型 目地：ステンレス鋼 破壊荷重：60kN( ≒ 6,120kgf) 以上 No.24 開閉ハンドル No.H 保護キャップ (SF-CTLC) 開閉用具 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 ② 受枠 FC200 防錆塗装 ③ 目地 SUS304 ④ パッキング TPE(TPVC) ( サイズ 60,75) ④ パッキング SBR/NR ( サイズ 36,45) ⑤ 断熱材 発泡樹脂 (CTLC) ⑥ 保護キャップ SUS304 No.A(CTLK) 品番 部品名称 材質 備考・表面処理 ⑦ 施錠装置 SUS304 (CTLK) 保護キャップ EPDM No.H(CTLC) サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 36 360 392 382 374 435 82 2 13 26 20 45 450 489 479 471 535 83 2 18 36 29 60 600 644 634 626 685 87 2 27 57 46 75 750 800 788 778 850 87 4 56 115 85

施錠装置付

中荷重

中荷重

◎公道を除く敷地内道路、屋内等にご使用下さい。 ◎公道を除く敷地内道路、屋内等にご使用下さい。

断熱材付

◎把手部寸法は 3-30 頁を参照して下さい。 ◎把手部寸法は 3-30 頁を参照して下さい。 サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 36 360 392 382 374 435 82 2 13 26 20 45 450 489 479 471 535 83 2 18 36 29 60 600 644 634 626 685 87 2 27 57 46 75 750 800 788 778 850 87 4 56 115 85 ※ サイズ 75 は 5 です。

磁器タイル用・新回転ロック方式・防水防臭型　

3

化粧用鉄蓋

化粧用鉄蓋

Manhole Cover

※ 蓋重量 22kg・合計重量 46kg・充填時蓋重量（概算）32kg No.1 開閉ハンドル (CTLBR) No.3 把手カバー (CTLBR)

SF-CTLBR 型

仕上：磁器タイル用 貼代：２６ 構造：新回転ロック方式 防水：防水防臭型 目地：鋳鉄 破壊荷重：60kN( ≒ 6,120kgf) 以上 No.24 開閉ハンドル (PCL) No.H 保護キャップ (PCL) 開閉用具

■親蓋に子蓋を組合せた製品で、通常の点検は子蓋のみで行なえます。

※ 子蓋の位置、個数をご指定下さい。別途製作いたします。 寸法表　表中「充填時蓋」は概算重量 (kg) です。 〔単位 mm〕

SF-PCL 型

仕上：磁器タイル用 貼代：２８ 構造：親子蓋付 防水：防水防臭型 目地：ステンレス鋼 破壊荷重：60kN( ≒ 6,120kgf) 以上 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 ② 受枠 FC200 防錆塗装 ③ 目地 SUS304 ④ パッキング CR (PCL 子蓋部 ) ⑤ パッキング SBR/NR ⑥ 保護キャップ EPDM No.H サイズ D A B C E H 把手 蓋 kg 計 kg 充填時蓋 60 600 644 634 626 685 87 2 30 60 49 75 750 800 788 778 850 87 4 59 118 88

親子蓋付

中荷重

◎公道を除く敷地内道路、屋内等にご使用下さい。

中荷重

◎公道を除く敷地内道路、屋内等にご使用下さい。

　磁器タイル用・新回転ロック方式・防水防臭型

　

化粧用鉄蓋

3

化粧用鉄蓋

Manhole Cover

磁器タイル用・二重蓋付・防水防臭型　

※ 上蓋重量 28kg・合計重量 93kg・充填時蓋重量（概算）55kg No.8 開閉ハンドル (SF-CT-6)

SF-CT-6 型

仕上：磁器タイル用 貼代：３５ 構造：二重蓋付 防水：防水防臭型 目地：ステンレス鋼 部品表 品番 部品名称 材質 備考・表面処理 ① 蓋 FC200 防錆塗装 (CT-6) ① 蓋 SS400 防錆塗装 (BMPS-2) ② 受枠 FC200 防錆塗装 (CT-6) ② 受枠 SUS304 (BMPS-2) ③ 目地 SUS304 ④ 把手カバー SUS304 (CT-6) ⑤ 中蓋 FC200 防錆塗装 (CT-6) ◎公道を除く敷地内道路、屋内等にご使用下さい。 ◎把手部寸法は 3-30 頁を参照して下さい。

二重蓋付

中荷重

No.24 開閉ハンドル (SF-BMPS-2) 品番 部品名称 材質 備考・表面処理 ⑤ 中蓋 SUS304 (BMPS-2) ⑥ パッキング SBR/NR (CT-6) ⑥ パッキング CR (BMPS-2) ⑦ ナット SUS304 M10 ⑧ 水抜プラグ SUS304 20A( 内ねじソケット ) ⑨ アンカー SUS304 ⑩ 保護キャップ EPDM No.H 開閉用具 型　　式 D×D’ A×A’ B×B’ C×C’ E×E’ 蓋枚数 蓋 kg 中蓋 kg 合計 kg SF-45BMPS-2 450×450 600×600 591×591 583×583 600×600 1 17(49) 5 34 SF-60BMPS-2 600×600 749×749 369×740 361×732 749×749 2 14(40) 8 51

SF-BMPS-2 型

仕上：磁器タイル用 貼代：３５ 構造：二重蓋付 防水：防水防臭型 受枠：水抜穴付 目地：ステンレス鋼 適用荷重：T ー２

二重蓋付

軽荷重

寸法表　※ 蓋の（　）内重量はモルタル充填時の重量を表しています。 〔単位 mm〕 No.10-17 六角ボックス

化粧用鉄蓋

Manhole Cover

3

化粧用鉄蓋

●六角レンチ（No. ５- ６）でボルトをゆるめると把手が浮き上がる構造

　です。

●把手部は目地幅内に収納し、タイル施工を容易にしました。

●受枠のボルト締付座は中間に位置し、腐食の影響を減少させました。

■蓋の開閉は六角レンチ以外では開けられない為に施錠効果も

　発揮致します。

［適応型式］ SF-CT-1,CTD-1 型 SF-CTC,CTK 型 六角レンチ No.5-6

① No.A 保護キャップを No.13-A 丸形ボックスではずします。

②丸形ボックスを鍵穴に入れ、左方向（時計の逆廻り）に約 90°回転させると解錠します。

No.13-A 丸形ボックス









①

②

③

内蔵式把手の取扱い手順

SF-CTK 型施錠装置取扱い手順

保護キャップをはずし、No.24 開閉ハンドルを把手口にねじ込みます。

蓋を左回転（時計と逆廻り）させロックを外します。

蓋を上へ持ち上げます。







新回転ロック方式の取扱い手順

化粧用鉄蓋

3

化粧用鉄蓋

Manhole Cover

●化粧鉄蓋用銘盤はステンレス製ヘアライン仕上げ

で文字はエッチング処理を施していますので永年

のご使用に耐えます。

●用途に応じた文字及び各自治体マーク・公団マー

ク等を製作致します。

●インターロッキングブロック用・カラー舗装用（レ

ジンコンクリート）等にもご利用出来ます。

ステンレス製銘盤

鋳鉄製銘盤

（一例）

（一例）

銘盤サイズ例：φ140mm、70×210mm 他

( 詳しくはお問い合わせ下さい )

銘盤サイズ例：φ100mm、50×150mm 他

( 詳しくはお問い合わせ下さい )

鋳鉄製銘盤

ステンレス製銘盤

化粧用鉄蓋

Manhole Cover

3

化粧用鉄蓋

SF-CB-1 型 (3-14 頁 )

SF-SCB-1 型

SF-CTL,CTM,CTLK 型

SF-CB-2 型 (3-14 頁 )

SF-SCB-2 型

SF-CBL-1 型 (3-16 頁 ) SF-CBL-2 型 (3-16 頁 ) SF-CBLR-2 型 (3-17 頁 ) SF-CT-8 型 (3-22 頁 ) SF-CTL 型 (3-24 頁 ) SF-HCT 型 (3-20 頁 ) SF-HCTB 型 (3-21 頁 ) 施工参考図

受枠固定用金具

化粧用鉄蓋把手寸法

サイズ a 把手 36 76 2 45 89.5 2 60 92 2 75 93 4

共通型式

サイズ a 45 63 60 67.6

共通型式

サイズ a 45 55 60 61

共通型式

化粧用鉄蓋

3

化粧用鉄蓋

Manhole Cover

開閉用具

No.1　開閉ハンドル（小）

SF-CTLBR 型

No.3　把手カバー（小）

SF-CTLBR 型

No.5-6　六角レンチ（6mm）

SF-CT-1 型 SF-CTC 型 SF-CTK 型

No.5-8　六角レンチ（8mm）

SF-CBSL 型 SF-HCTB 型

No.7-3 鍵

SF-CTLK 型

No.13-A　丸形ボックス

SF-CTK 型

次頁につづく

No.8　開閉ハンドル（カギ形）

SF-CT-6 型

No.9　開閉ハンドル（平形）

SF-CBL-2 型 SF-KCBR 型 SF-CBLR-2 型

No.25　T 形開閉ハンドル

　　　（スライド用）

SF-CBSL 型 SF-SCBSL 型 SF-KCBSM 型 SF-SCBSL 型 SF-KCBSM 型 SF-NCBSL 型 SF-CB 型 SF-SCB 型 SF-CBL-1 型 SF-KCB 型 SF-BCT 型 SF-HCT 型 SF-CT-8 型 SF-CTC 型 SF-CTK 型 SF-CTL 型 SF-PCL 型 SF-BMPS-2 型

No.24　T 形開閉ハンドル

化粧用鉄蓋

Manhole Cover

3

化粧用鉄蓋

開閉用具

No.A　保護キャップ（O リング付）

HJ-800　スライド用開閉機

SF-CBSL 型 SF-SCBSL 型 SF-KCBSM 型

SC-900　スライド用開閉機

SF-CBSL 型 SF-SCBSL 型 SF-KCBSM 型 SF-CBSL 型 SF-CTK 型 SF-CTLK 型

No.H　保護キャップ

SF-CB 型 SF-SCB 型 SF-KCB 型 SF-HCT 型 SF-BMPS-2 型

No.L2　保護キャップ

SF-CBL-2 型 SF-KCBR-2 型 SF-KCBDR-2 型 SF-CBLR-2 型 SF-CBL-1 型 SF-CT-8 型 SF-CTL 型 SF-PCL 型 SF-SCBSL 型 SF-KCBSM 型 SF-NCBSL 型

No.10-17　六角ボックス（17mm・M 10）

SF-BMPS-2 型
