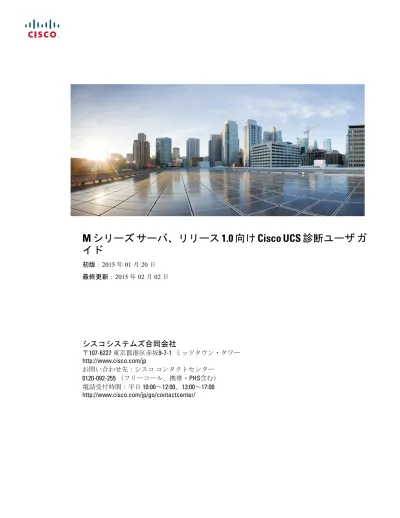

M シリーズサーバ、リリース 1.0 向け Cisco UCS 診断ユーザガイド

(1)

M シリーズサーバ、リリース 1.0 向け Cisco UCS 診断ユーザガ

イド

初版：2015 年 01 月 20 日最終更新：2015 年 02 月 02 日

シスコシステムズ合同会社

〒107-6227 東京都港区赤坂9-7-1 ミッドタウン・タワー http://www.cisco.com/jp お問い合わせ先：シスココンタクトセンター 0120-092-255 （フリーコール、携帯・PHS含む）電話受付時間：平日 10:00～12:00、13:00～17:00 http://www.cisco.com/jp/go/contactcenter/

(2)

【注意】シスコ製品をご使用になる前に、安全上の注意（ www.cisco.com/jp/go/safety_warning/ ） をご確認ください。本書は、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきま しては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更され ている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。また、契約等の記述については、弊社販売パートナー、または、弊社担当者にご確認ください。

(3)

目次はじめに v 対象読者 v 表記法 v 関連資料 vii マニュアルの入手方法およびテクニカルサポート vii UCS M シリーズサーバ診断の概要 1

Cisco UCS M シリーズサーバ向け Cisco UCS 診断の概要 1

Cisco UCS M シリーズサーバ診断を使用する前に 3

Cisco UCS M シリーズサーバ診断 ISO イメージの取得 3

Cisco UCS M シリーズサーバ診断の実行 4 KVM コンソールについて 4 KVM コンソールの使用 4 Cisco UCS M シリーズサーバ診断の終了 5 USB ドライブを使用した ISO イメージの起動 6 Cisco UCS M シリーズサーバ診断ユーザインターフェイスの使用 7 UCS M シリーズサーバ診断グラフィカルユーザインターフェイスの概要 7 Cisco UCS M シリーズサーバ診断テストコンポーネントの使用 9

Cisco UCS M シリーズサーバ向け Cisco UCS 診断の概要 9

サーバ情報の表示 11

サーバ情報について 11

サーバに関する詳細情報の表示 11

GUI による診断テストの実行 13

(4)

テストスイートについて 14 テストスイートでのテストの実行 15 CLI を使用した診断テストの実行 17 CLI を使用したテストの実行について 17 CLI を使用したテストの実行 17 memtest86+ からの診断テストの実行 19 memtest86+ からの診断テストの実行について 19 memtest86+ からの診断テストの実行 19 ログの表示 21 システムログの表示 21 システムイベントログの表示 21 CLI のコマンドリファレンス 23 CLI テストと説明 23 CLI 追加コマンド 25 目次

(5)

はじめに

この前書きは、次の項で構成されています。 • 対象読者, v ページ • 表記法, v ページ • 関連資料, vii ページ • マニュアルの入手方法およびテクニカルサポート, vii ページ

対象読者

このガイドは、次の 1 つ以上に責任を持ち、専門知識を備えたデータセンター管理者を主な対象にしています。 •サーバ管理 •ストレージ管理 •ネットワーク管理 •ネットワークセキュリティ

表記法

用途テキストのタイプタブの見出し、領域名、フィールドのラベルのような GUI 要素は、[GUI 要素] のように示しています。ウィンドウ、ダイアログボックス、ウィザードのタイトルのようなメイ ンタイトルは、[メインタイトル] のように示しています。 GUI 要素

(6)

用途テキストのタイプテキストベースのユーザインターフェイスでは、システムによって表示されるテキストは、courier フォントで示しています。 TUI 要素システムが表示するターミナルセッションおよび情報は、courier フォントで示しています。システム出力 CLI コマンドのキーワードは、ボールド体（bold）で示しています。 CLI コマンド内の変数は、イタリック体（italic）で示しています。 CLI コマンド角カッコの中の要素は、省略可能です。 [ ] 必ずいずれか 1 つを選択しなければならない必須キーワードは、波カッコで囲み、縦棒で区切って示しています。 {x | y | z} どれか 1 つを選択できる省略可能なキーワードは、角カッコで囲み、縦棒で区切って示しています。 [x | y | z] 引用符を付けない一組の文字。 string の前後には引用符を使用しません。引用符を使用すると、その引用符も含めて string とみなされます。 string パスワードのように出力されない文字は、山カッコで囲んで示しています。 < > システムプロンプトに対するデフォルトの応答は、角カッコで囲んで示しています。 [ ] コードの先頭に感嘆符（!）またはポンド記号（#）がある場合には、コメント行であることを示します。 !、# 「注釈」です。役立つ情報や、このドキュメント以外の参照資料などを紹介しています。（注）「問題解決に役立つ情報」です。ヒントには、トラブルシューティングや操作方法ではなく、ワンポイントアドバイスと同様に知っておくと役立つ情報が記述される場合もあります。ヒント「要注意」の意味です。機器の損傷またはデータ損失を予防するための注意事項が記述されています。注意はじめに表記法

(7)

時間を節約する方法です。ここに紹介している方法で作業を行うと、時間を短縮できます。ワンポイントアドバイス安全上の重要事項「危険」の意味です。人身事故を予防するための注意事項が記述されています。機器の取り扱い作業を行うときは、電気回路の危険性に注意し、一般的な事故防止対策に留意してください。各警告の最後に記載されているステートメント番号を基に、装置に付属の安全についての警告を参照してください。これらの注意事項を保管しておいてください。警告

マニュアルの入手方法およびテクニカルサポート

マニュアルの入手方法、テクニカルサポート、その他の有用な情報について、次の URLで、毎月更新される『What's New in Cisco Product Documentation』を参照してください。シスコの新規および改訂版の技術マニュアルの一覧も示されています。

『What's New in Cisco Product Documentation』は RSS フィードとして購読できます。また、リー ダーアプリケーションを使用してコンテンツがデスクトップに直接配信されるように設定することもできます。 RSS フィードは無料のサービスです。シスコは現在、RSS バージョン 2.0 をサポーはじめに

(8)

ドキュメントの更新通知を受け取るには、Cisco UCS Docs on Twitterをフォローしてください。はじめにマニュアルの入手方法およびテクニカルサポート

(9)

第

1

章

UCS M シリーズサーバ診断の概要

この章の内容は、次のとおりです。

• _{Cisco UCS M シリーズサーバ向け Cisco UCS 診断の概要, 1 ページ}

Cisco UCS M シリーズサーバ向け Cisco UCS 診断の概要

Cisco UCS M シリーズサーバ診断ツールでは、サーバのハードウェアコンポーネントの状態を検証できます。診断ツールは、メモリや CPU などの Cisco UCS M シリーズサーバのさまざまなハードウェアサブシステムに対して実行する各種テストや、負荷を与えるテストを提供します。ハードウェアコンポーネントを修復するか、交換した後の Cisco UCS M シリーズサーバの状態の健全性チェックを実行するためのツールを使用できます。このツールは、実稼働環境に新しい Cisco UCS M シリーズサーバを導入する前に、包括的なバーンインテストを実行するときにも使用できます。これらのテストは、GUI または CLI を使用して実行できます。 GUI テストは、CLI テストと比較すると、実際のテストが正常に完了しても、テスト実行中に関連 SEL イベントが追加で検出されます。関連 SEL イベントが検出されると、テスト結果は [FAILED] としてマークされ、分析結果が [Test log Summary] の [Analysis] タブに表示されます。したがって、CLI と GUI のテスト結果が異なることがあります。

（注）

GUI または CLI モードでの Cisco UCS M シリーズサーバ診断ツールの起動

デフォルトでは、Cisco UCS M シリーズサーバ診断ツールは [Non Interactive Diagnostics] モードで起動します。これを回避し、GUI または CLI モードで起動するにはブートメニューで 10 秒以内に次のいずれかを選択します。

• [Offline Diagnostics (GUI)] • [Offline Diagnostics(CLI)]

(10)

UCS M シリーズサーバ診断の概要 Cisco UCS M シリーズサーバ向け Cisco UCS 診断の概要

(11)

第

2

章

Cisco UCS M シリーズサーバ診断を使用す

る前に

• _{Cisco UCS M シリーズサーバ診断 ISO イメージの取得, 3 ページ} • Cisco UCS M シリーズサーバ診断の実行, 4 ページ

Cisco UCS M シリーズサーバ診断 ISO イメージの取得

シスコの Web サイトから Cisco UCS M シリーズサーバ診断 ISO イメージをダウンロードするには、次の手順を使用します。

手順

ステップ 1 ブラウザで次の URL に移動します：http://www.cisco.com/cisco/software/navigator.html。 ステップ 2 [Downloads Home] テーブルの中央の列から、[Servers - Unified Computing] をクリックします。 ステップ 3 テーブルの右側の列で、[Cisco UCS M-Series Server Software] をクリックします。

ステップ 4 [Select a Software Type] リストから、[Unified Computing System (UCS) Diagnostics] を選択します。 [Download Software] 画面が表示され、Cisco UCS M シリーズサーバ診断ツールのリリースバージョンと ISO イメージを表示します。

ステップ 5 [Download] をクリックして ISO ファイルをダウンロードします。

ステップ 6 次のページで情報を確認後、[Proceed With Download] をクリックします。プロンプトが表示された場合は、cisco.com の資格情報を使用して、ログインします。

(12)

Cisco UCS M シリーズサーバ診断の実行

Cisco UCS M シリーズサーバ診断ツールは 64 ビット Linux カーネルに基づくブート可能イメージです。異なるサーバに ISO イメージの複数のインスタンスをロードし、複数のサーバでテストを同時に実行できます。この診断ツールは、サーバのインベントリの表示、診断テストの実行、ログファイルおよびテスト結果の表示用に GUI インターフェイスおよび CLI インターフェイスの両方を提供します。仮想メディアを使い、Cisco UCS Manager KVM をリモートで使用してイメージを起動することができます。

KVM コンソールについて

Cisco UCS Manager を使用して KVM コンソールを起動できます。 KVM コンソールは、サーバへのキーボード、ビデオ、マウス（KVM）の直接接続をエミュレートするインターフェイスです。 KVM コンソールを使用すると、リモートの場所からサーバに接続できます。

KVM コンソールには、Java Runtime Environment（JRE）バージョン 1.5.0 以降が必要です。ただし、Cisco UCS Manager リリース 1.4、2.0(1)、および 2.0(2) を使用する場合、JRE バージョン 1.6x 以降がインストールされていないことを確認してください。 JRE バージョン 1.7 以降は、Cisco UCS Manager リリース 2.0(3) 以降でのみサポートされます。

（注） KVM コンソールには次のタブがあります。 • [KVM]：ブート時に診断ツールが表示されます。 • [Virtual media]：仮想ドライブに次のメディアをマッピングします。 ◦コンピュータまたはネットワーク上の CD/DVD ◦コンピュータまたはネットワーク上のディスクイメージファイル（ISO または IMG ファイル） ◦コンピュータ上の USB フラッシュドライブ

KVM コンソールの使用

はじめる前に

• cisco.com から Cisco UCS M シリーズサーバ診断 ISO イメージファイルをダウンロードします。イメージをダウンロードする方法については、Cisco UCS ブレードサーバ診断 ISO イメージの取得を参照してください。

•診断ツールを起動するために KVM コンソールにアクセスするには、テストを実行する Cisco UCS M シリーズサーバに関連付けられたサービスプロファイルがあることを確認します。

Cisco UCS M シリーズサーバ診断を使用する前に Cisco UCS M シリーズサーバ診断の実行

(13)

手順

ステップ 1 Cisco UCS Manager へのアクセスがない場合、次の手順を実行します。それ以外の場合は、ステップ 2 に進みます。

a) KVM Manager にログインし、Cisco UCS M シリーズサーバに関連付けられたサービスプロファイルを選択します。

b) KVM を起動し、クレデンシャルを入力します。 c) ステップ 5 に進みます。

ステップ 2 Cisco UCS Manager にログインし、クレデンシャルを提供します。 ステップ 3 [Equipment] > [Chassis] タブを選択します。

ステップ 4 Cisco UCS M シリーズサーバを選択します。

ステップ 5 [Action] ペインで [KVM Console] をクリックします。

ステップ 6 [Virtual Media] タブをクリックします（Cisco UCS 1.4 以前のリリースの [Tools] タブ）。 [Virtual Media] タブが表示されます。

ステップ 7 [Add Image] をクリックします。

ステップ 8 ISO ファイルを選択し、[Open] をクリックします。

ステップ 9 [Client View] セクションで、追加した ISO ファイルに対応する [Mapped] カラムのチェックボックスをオンにし、マッピングが完了するのを待ちます。

KVM コンソールの [Details] セクションに進行状況が表示されます。

ステップ 10 KVM コンソールから [Reset] ボタンをクリックし、サーバをリブートします。 ステップ 11 サーバが起動したら、F6 キーを押してブートデバイスを選択します。

[Boot Selection] メニューが表示されます。 [KVM mapped DVD] オプションが表示されない場合は、 [Boot Policy] を [loose] に変更します。

また、サービスプロファイルのブートポリシーを作成することもできます。ブートポ リシーを作成する方法の詳細については、『Cisco UCS Manager GUI Configuration Guide, Release 2.1』のブートポリシーの作成を参照してください。

（注）

ステップ 12 [Cisco Virtual CD/DVD] を選択するには、矢印キーを使用し、Enter キーを押します。

Cisco UCS M シリーズサーバ診断イメージを使用してサーバが起動し、[KVM] タブのアプリケーションが開始されます。

Cisco UCS M シリーズサーバ診断の終了

はじめる前に診断ツールを終了する前に、すべてのテストが完了していることを確認します。 Cisco UCS M シリーズサーバ診断を使用する前に Cisco UCS M シリーズサーバ診断の終了

(14)

手順 ステップ 1 仮想メディアから .iso ディスクを取り出します。 ステップ 2 [Reset] をクリックしてから、確認のために [Yes] をクリックします。

USB ドライブを使用した ISO イメージの起動

USB ドライブを使用して ISO イメージを起動するには、次の手順を使用します。手順 ステップ 1 FAT32 形式の USB フラッシュドライブから開始します。 ステップ 2 USB フラッシュドライブに診断 ISO イメージの内容を展開します。 ステップ 3 フラッシュドライブを開き、ディレクトリ[MAKE_USB] を探します。 ステップ 4 Windows に移動します。

ステップ 5 makeboot.bat を右クリックして [Run as administrator] をクリックします。 ステップ 6 プロンプトの指示に従います。これで、USB フラッシュドライブは診断イメージで起動できるようになりました。既存の診断イメージを更新する場合は、ファイル kernel のみをフラッシュドライブと交換する必要があります。 Cisco UCS M シリーズサーバ診断を使用する前に USB ドライブを使用した ISO イメージの起動

(15)

第

3

章

Cisco UCS M シリーズサーバ診断ユーザイ

ンターフェイスの使用

この章の内容は、次のとおりです。 • _{UCS M シリーズサーバ診断グラフィカルユーザインターフェイスの概要, 7 ページ}

UCS M シリーズサーバ診断グラフィカルユーザインター

フェイスの概要

Cisco UCS M シリーズサーバ診断グラフィカルユーザインターフェイスは、次のセクションで構成されています。ツールバーウィンドウの左上隅にあるツールバーには、クイックアイコンが表示されます。次のオプションを使用できます。

• [Save Logs]：ログファイルを USB ドライブに保存します。 • [Enter CLI mode]：診断ツールの CLI モードに戻ります。

• [Refresh]：サポートされている場合、コンテンツ領域を更新します。 • [Reboot]：サーバを再起動します。

[Navigation] ペイン

[Navigation] ペインには、選択できるオプションが表示されます。次のオプションがあります。 • [Server Information]：次のいずれかのオプションを選択して、サーバ情報を表示します。

(16)

◦ [Inventory]：CPU、メモリ、I/O、ストレージ、BIOS、および PCI に関する詳細情報を表示します。 ◦ [Status]：CPU、メモリ、ストレージ、および CIMC などのサーバのサブシステムの状態を表示します。 ◦ [Sensors]：メモリ温度およびエラーコード（ECC）など、インテリジェントプラットフォーム管理インターフェイス（IPMI）から現在のセンサーの読み取りを表示します。サーバがストレステスト中にクラッシュし、起動後に SEL が 2 つの ECC エラーを表示する場合は、サーバで影響を受けた DIMM を交換します。（注） • [Diagnostic Tools]：サーバ障害を検出するために、さまざまな種類の診断テストを実行できます。 • [Logs]：次のウィンドウへのリンクを使用したサーバのシステムログおよびシステムイベントログを表示します。 ◦システムログ ◦システムイベントログ [Content] ペイン [Content] ペインには、サーバの詳細や、テストスイート内のすべてのテストに関する情報、またはログの詳細などの、[Navigation] ペインで選択したオプションに関する詳細を表示します。 [Contents] ペイン下部の [Test Status] 領域に、実行したテストの結果が表示されます。

[Tests Summary] パネル [Tests Summary] パネルには、実行したテストの概要が表示されます。これには、正常に完了したテスト、キュー内にあるテスト、失敗したテストが含まれます。このコンポーネントは、[Navigation] ペインの [Diagnostic Tools] オプションを選択した場合にのみ表示されます。 Cisco UCS M シリーズサーバ診断ユーザインターフェイスの使用 UCS M シリーズサーバ診断グラフィカルユーザインターフェイスの概要

(17)

第

4

章

Cisco UCS M シリーズサーバ診断テストコ

ンポーネントの使用

• _{Cisco UCS M シリーズサーバ向け Cisco UCS 診断の概要, 9 ページ}

Cisco UCS M シリーズサーバ向け Cisco UCS 診断の概要

Cisco UCS M シリーズサーバ診断ツールでは、サーバのハードウェアコンポーネントの状態を検証できます。診断ツールは、メモリや CPU などの Cisco UCS M シリーズサーバのさまざまなハードウェアサブシステムに対して実行する各種テストや、負荷を与えるテストを提供します。ハードウェアコンポーネントを修復するか、交換した後の Cisco UCS M シリーズサーバの状態の健全性チェックを実行するためのツールを使用できます。このツールは、実稼働環境に新しい Cisco UCS M シリーズサーバを導入する前に、包括的なバーンインテストを実行するときにも使用できます。これらのテストは、GUI または CLI を使用して実行できます。 GUI テストは、CLI テストと比較すると、実際のテストが正常に完了しても、テスト実行中に関連 SEL イベントが追加で検出されます。関連 SEL イベントが検出されると、テスト結果は [FAILED] としてマークされ、分析結果が [Test log Summary] の [Analysis] タブに表示されます。したがって、CLI と GUI のテスト結果が異なることがあります。

（注）

GUI または CLI モードでの Cisco UCS M シリーズサーバ診断ツールの起動

デフォルトでは、Cisco UCS M シリーズサーバ診断ツールは [Non Interactive Diagnostics] モードで起動します。これを回避し、GUI または CLI モードで起動するにはブートメニューで 10 秒以内に次のいずれかを選択します。

(18)

Cisco UCS M シリーズサーバ診断テストコンポーネントの使用 Cisco UCS M シリーズサーバ向け Cisco UCS 診断の概要

(19)

第

5

章

サーバ情報の表示

この章の内容は、次のとおりです。 • サーバ情報について, 11 ページ • サーバに関する詳細情報の表示, 11 ページ

サーバ情報について

[Server Information] セクションには、サーバに関する次の情報が表示されます。 • [Overview]：メーカー名、製品名、サーバの概要、CPU プロセッサ、CPU コアなどのサーバのプロパティを表示します。 • [Inventory]：CPU、メモリ、I/O、ストレージ、BIOS、および PCI に関する詳細情報を表示します。 • [Status]：CPU、メモリ、ストレージ、および CIMC などのサーバのサブシステムの状態を表示します。 • [Sensors]：メモリ温度およびエラーコード（ECC）など、インテリジェントプラットフォーム管理インターフェイス（IPMI）から現在のセンサーの読み取りを表示します。

サーバに関する詳細情報の表示

手順

ステップ 1 [Navigation] ペインで、[Server Information] を展開します。

(20)

サーバ情報の表示サーバに関する詳細情報の表示

(21)

第

6

章

GUI による診断テストの実行

この章の内容は、次のとおりです。 • クイックテストについて, 13 ページ • クイックテストの実行, 13 ページ • 包括的テストについて, 14 ページ • 包括的テストの実行, 14 ページ • テストスイートについて, 14 ページ • テストスイートでのテストの実行, 15 ページ

クイックテストについて

クイックテストは、ハードウェアの問題または障害を特定するためにサーバコンポーネントの迅速な診断を実行します。使用している Cisco UCS サーバおよびサーバで使用可能なメモリに応じて、これらのテストは通常、主なサブシステムの機能全体を 20～30 分で迅速にテストします。

クイックテストの実行

手順

ステップ 1 [Navigation] ペインで、[Diagnostic Tool] を展開します。 ステップ 2 [Test] を展開します。

ステップ 3 [Quick Tests] をクリックします。

(22)

ステップ 5 [Tests log Summary] をクリックし、現在キューにあるすべてのテストを表示します。

このテストは、[Test Suite] テーブルにリストされている順に実行されます。結果は、[Contents] ペインの [Test Status] 領域に表示されます。

ステップ 6 システムイベントログをクリアするには、[Contents] ペインで [Clear SEL] をクリックします。

包括的テストについて

包括的テストの実行には、数時間または数日かかることがあります。これらのテストでは、サーバで包括的なバーンインテスト（ストレステストなど）が実行されます。これらのテストは、複数のハードウェアコンポーネントをテストして、サーバで複数コンポーネントによって引き起こされる可能性がある問題を検出するように設計されています。

包括的テストの実行

要件に基づいた特定の状態を診断するために包括的テストをカスタマイズできます。手順

ステップ 1 [Navigation] ペインで、[Diagnostic Tool] を展開します。 ステップ 2 [Test] を展開します。

ステップ 3 [Comprehensive Tests] をクリックします。

ステップ 4 [Contents] ペインで [Run all comprehensive tests] をクリックします。

すべての包括的テストを実行するか、または [Comprehensive Tests] を展開して個々のオプションを選択できます。

（注）

ステップ 5 [Tests log Summary] をクリックし、現在キューにあるすべてのテストを表示します。

このテストは、[Test Suite] テーブルでリストされている順に実行されます。結果は、[Contents] ペインの [Test Status] 領域に表示されます。

ステップ 6 システムイベントログをクリアするには、[Contents] ペインで [Clear SEL] をクリックします。

テストスイートについて

テストスイートを使用すると、複数のテストを同時に実行できます。選択した各テストが連続して実行され、その結果が [Contents] ペインの [Test Status] エリアに表示されます。

GUI による診断テストの実行 包括的テストについて

(23)

テストスイートでのテストの実行

スイートでのテストの実行は GUI モードだけで使用できます。（注）

手順

ステップ 1 [Navigation] ペインで、[Diagnostic Tool] を展開します。 ステップ 2 [Test Suite] をクリックします。

ステップ 3 [Contents] ペインでは、スイートで実行するテストのチェックボックスをオンにします。

ステップ 4 [Contents] ペインで [Run Tests Suite] をクリックします。このテストは、[Test Suite] のキューに追加されます。

ステップ 5 [Navigation] ペインで、[Tests Log Summary] を選択し、これらのテストの実行ステータスを表示します。

GUI による診断テストの実行

(24)

GUI による診断テストの実行 テストスイートでのテストの実行

(25)

第

7

章

CLI を使用した診断テストの実行

この章の内容は、次のとおりです。 • _{CLI を使用したテストの実行について, 17 ページ} • _{CLI を使用したテストの実行, 17 ページ}

CLI を使用したテストの実行について

CLI からは包括的なテストとクイックテスト、および個々のテストを実行できます。 CLI では、テストスイート内でテストを実行することはできません。

CLI を使用したテストの実行

はじめる前に

CLI コマンドを開始するには、[Offline Diagnostic (CLI)] オプションを Cisco UCS ME サーバ診断スプラッシュ画面から選択するか、GUI モードで [Enter CLI mode] ボタンをクリックします。手順

目的コマンドまたはアクション

サブコマンドのリストを表示するには、コマンドの後にヘルプを呼び出す ? を入力します。 diag# {cimc | clear | comprehensive cpu

| exit | gui | memory | pci | quick |

reboot | saveusb | server | show | smbios} ステッ プ 1 CLI から使用可能なすべてのテストの詳細リストについては、CLI テストと説明, （23 ページ）を参照してください。

(26)

次に、cimc selftest を実行する例を示します。 diag# cimc selftest

Running cimc selftest: CimcSelfTest passed diag#

CLI を使用した診断テストの実行 CLI を使用したテストの実行

(27)

第

8

章

memtest86+ からの診断テストの実行

この章の内容は、次のとおりです。 • _{memtest86+ からの診断テストの実行について, 19 ページ} • _{memtest86+ からの診断テストの実行, 19 ページ}

memtest86+ からの診断テストの実行について

memtest86+ ユーティリティでは、サーバのメモリに対してテストとストレステストを実行し、エラーがあるかどうかを確認します。すべてのメモリロケーションに対して多数の異なるパターンを繰り返し書き込み、これらのパターンを再度読み取り、その後読み取り結果がメモリへ書き込んだ内容と同一であるかどうかが確認されます。

memtest86+ からの診断テストの実行

手順

Cisco UCS ME サーバ診断のブートメニューから [memtest86+] を選択します。 memtest86+ は事前に定義されているテストを表示し、自動的に実行します。

(28)

memtest86+ からの診断テストの実行 memtest86+ からの診断テストの実行

(29)

第

9

章

ログの表示

この章の内容は、次のとおりです。 • システムログの表示, 21 ページ • システムイベントログの表示, 21 ページ

システムログの表示

システムログを表示することで、エラーが発生したかどうかを確認し、必要な修正処理を実施できます。システムログファイルには、オペレーティングシステムコンポーネントによって記録されたイベントが表示されます。これらのイベントは、多くの場合、オペレーティングシステム自体によって事前に決定されています。システムログファイルは、デバイスの変更、デバイスドライバ、システム変更、イベント、操作に関する情報を表示します。手順 ステップ 1 [Navigation] ペインで、[Logs] を展開します。 ステップ 2 [System Logs] をクリックします。 ステップ 3 [Filter] ドロップダウンリストから、フィルタを選択します。 ステップ 4 [Go] をクリックします。システムログが表示されます。

システムイベントログの表示

(30)

手順

ステップ 1 [Navigation] ペインで、[Logs] をクリックします。 ステップ 2 [System Event Log] をクリックします。

ステップ 3 [Contents] ペインで [Filter] ドロップダウンリストから次のいずれかを選択します。 • [Description]：指定した説明と重大度と共に、すべてのシステムイベントログが表示されます。 • [Severity]：指定した重大度を示すログからのエラーだけを表示します。 ステップ 4 [Go] をクリックして結果を表示します。 ステップ 5 [Clear Filter] をクリックして既存のフィルタをクリアします。ログの表示システムイベントログの表示

(31)

付録

A

CLI のコマンドリファレンス

この章は、次の内容で構成されています。 • _{CLI テストと説明, 23 ページ} • _{CLI 追加コマンド, 25 ページ}

CLI テストと説明

次の表に、対応する診断テストに使用する CLI コマンドを示します。テストはカテゴリ別に表示されます。一部のテストは包括的テストとしてのみ使用できます。（注）オプション CLI コマ ンドテスト名カテゴリ [count][duration] • [count]：実行するループの数。デフォルトは 2 です。 • [duration]：テストを実行する分数。デフォルトは 10 です。 cimc selftest Selftest CIMC [duration] 分単位の期間。デフォルト値は 2 です。 cpu stress Stress CPU 使用可能なオプションはありません。 cpu stress Stream 使用可能なオプションはありません。 cpu temperature Temperature

(32)

オプション CLI コマ ンドテスト名カテゴリ [duration] 分単位の期間。デフォルト値は 4 です。 cpu cache Cache 使用可能なオプションはありません。 cpu register Register [loops][size] • [loops]：実行するループの数。デフォルトは 5 です。 • [size]：テストするメモリのサイズ（例：10 GB、500 MB）。デフォルトはすべてです。このテストはバックグラウンドでも実行できます。 memory noise Noise メモリ [loops][size] • [Loop]：実行するループの数。デフォルトは 1 です。 • [size]：テストするメモリのサイズ（例：10 GB、500 MB）。デフォルトはすべてです。このテストはバックグラウンドでも実行できます。 memory random Random address [loops][size] • [Loop]：実行するループの数。デフォルトは 2 です。 • [size]：テストするメモリのサイズ（例：10 GB、500 MB）。デフォルトはすべてです。このテストはバックグラウンドでも実行できます。 memory march March [loops][size] • [Loop]：実行するループの数。デフォルトは 1 です。 • [size]：テストするメモリのサイズ（例：10 GB、500 MB）。デフォルトはすべてです。このテストはバックグラウンドでも実行できます。 memory walk Walk [loops][size] • [Loop]：実行するループの数。デフォルトは 1 です。 • [size]：テストするメモリのサイズ（例：10 GB、500 MB）。デフォルトはすべてです。このテストはバックグラウンドでも実行できます。 memory address Address CLI のコマンドリファレンス CLI テストと説明

(33)

オプション CLI コマ ンドテスト名カテゴリ [loops][size] • [Loop]：実行するループの数。デフォルトは 1 です。 • [size]：テストするメモリのサイズ（例：10 GB、500 MB）。デフォルトはすべてです。このテストはバックグラウンドでも実行できます。 memory pattern Pattern [loops][size] • [Loop]：実行するループの数。デフォルトは 2 です。 • [size]：テストするメモリのサイズ（例：10 GB、500 MB）。デフォルトはすべてです。このテストはバックグラウンドでも実行できます。 memory butterfly Butterfly

CLI 追加コマンド

次の表では、診断ツールの CLI で実行できる追加コマンドをリストします。 CLI コマンド 定義コマンド名 ! バッチテスト用に作成したテストスクリプトにコメントエントリを追加します。 Comment cimc selftest CIMC セルフテストを実行します。 Run CIMC tests

GUI GUI モードに戻ります。 Switch to GUI pci PCI バスで使用可能なすべてのデバイスを表示します。 List devices on PCI

reboot サーバを再起動します。 Reboot server saveusb USB ドライブにログを保存します。 Save logs server CPU、メモリ、I/O、ストレージ、BIOS、CIMC などの基本的なサーバの詳細を表示します。 Server information CLI のコマンドリファレンス CLI 追加コマンド

(34)

CLI コマンド

定義コマンド名

clear diaglogs sellogs 診断ツールのログとシステム

イベントログ（SEL）のログをクリアします。

Clear logs

stop (example, memory noise stop) すでに実行中のテストを停止します。 Stop ? 使用可能なコマンドおよびサブコマンドのリストを表示します。 Help スクロールバーを右クリックして上方向に、スクロールバーを左クリックして下方向にスクロールします。 CLI ウィンドウを上下にスクロールします。 Scroll window CLI のコマンドリファレンス CLI 追加コマンド
