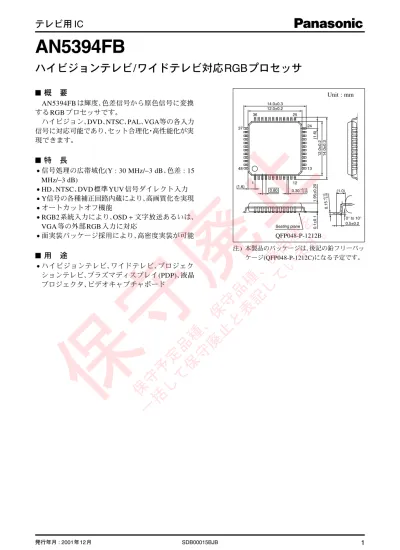

AN5394FB

ハイビジョンテレビ/ワイドテレビ対応RGBプロセッサ

■ 概 要

AN5394FBは輝度、色差信号から原色信号に変換 する RGB プロセッサです。 ハイビジョン、DVD、NTSC、PAL、VGA等の各入力 信号に対応可能であり、セット合理化・高性能化が実 現できます。

■ 特 長

• 信号処理の広帯域化(Y : 30 MHz/−3 dB、色差 : 15 MHz/−3 dB) • HD、NTSC、DVD標準YUV信号ダイレクト入力 • Y信号の各種補正回路内蔵により、高画質化を実現 • オートカットオフ機能 • RGB2系統入力により、OSD + 文字放送あるいは、 VGA等の外部 RGB 入力に対応 • 面実装パッケージ採用により、高密度実装が可能

■ 用 途

• ハイビジョンテレビ、ワイドテレビ、プロジェク ションテレビ、プラズマディスプレイ(PDP)、液晶 プロジェクタ、ビデオキャプチャボード Unit : mm QFP048-P-1212B 12.0±0.2 14.0±0.3 1 12 36 25 24 13 37 48 12.0±0.2 14.0±0.3 (1.6) +0.10 – 0.05 0.30 0.80 1.95±0.20 0.1±0.1 Seating plane (1.6) (1.0) 0° to 10° 0.5±0.2 0.15 +0.10– 0.05 注 ) 本製品のパッケージは，後記の鉛フリーパッ ケージ(QFP048-P-1212C)になる予定です。

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

■ ブロック図

37 38 39 40 41 42 43 44 45 46 47 48 24 23 22 21 20 19 18 17 16 15 14 13 Y in R-Y in B-Y in Chroma γ cont. ABL/ACL Analog GND1 CLP in V_CC 5 V DI in BLK in HP in VP in R-S/H R-out G-S/H G-out B-S/H B-out RGB out-GND1 RGB out-GND2 Analog V_CC2 OSD-R in OSD-G in OSD-B in 1 2 3 4 5 6 7 8 9 10 11 12

White peak Det. Black peak Det. APL Det. R-CLP G-CLP B-CLP Analog V

CC

9

V

Spot killer in RGB out-V

CC2 RGB out-V CC1 Blooming DC in IK VP + 6H _YM RGB SW Ys NECK in SCL SD A GND 5 V R in G in B in Analog GND2 36 35 34 33 32 31 30 29 28 27 26 25

Matrix

block

OSD Block

I

2

C block

Pulse block

RGB out

block

Video

block

Chroma

block

ABL/ACL

block

RGB (OSD) RGB R Y' R-Y G-Y B-Y Y R-Y B-Y G B

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

25 IK 26 Blooming DC in 27 RGB out-VCC1 28 RGB out-VCC2 29 Spot killer in 30 Analog V_CC1 31 B-CLP 32 G-CLP 33 R-CLP 34 APL Det. 35 Black peak Det. 36 White peak Det. 37 Yin 38 R-Y in 39 B- Y in 40 Chroma γ cont. 41 ABL/ACL 42 Analog GND1 43 CLP in 44 V_CC 5V 45 DI in 46 BLK in 47 HP in 48 VP in 1 VP + 6H 2 RGB SW 3 YM input 4 Ys input 5 Neck in 6 SCL 7 SDA 8 GND 5 V 9 R in 10 G in 11 B in 12 Analog GND2 13 OSD-B in 14 OSD-G in 15 OSD-R in 16 Analog V_CC2 17 RGB out-GND2 18 RGB out-GND1 19 B output 20 B-S/H 21 G output 22 G-S/H 23 R output 24 R-S/H

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

■ 絶対最大定格

■ 推奨動作範囲

項目 記号 範囲 単位 電源電圧 V_CC1 8.1 ∼ 9.9 V 電源電圧 VCC2 4.5 ∼ 5.5 V 項目 記号 定格 単位 電源電圧 V_CC1 10.0 V V_CC2 5.6 電源電流 ICC1 70.0 mA ICC2 39.2 許容損失*2 _P D 681 mW 動作周囲温度*1 _T opr −20 ∼ + 70 °C 保存温度*1 _T stg −55 ∼ + 150 °C 注 ) *1 : 動作周囲温度および保存温度の項目以外はすべて Ta= 25 °C とする。 *2 : 許容損失 PDは、Ta= 70 °C のフリーエア時の単体での値を示します。詳しくは「■ 技術資料」をご参照くだ さい。

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

(1)DC特性 回路電流 1*1 _I CC1 VCC1= 9 V, VCC2= 5 V 39 51 63 mA 信号無入力 回路電流 2*1 _I CC2 VCC1= 9 V, VCC2= 5 V 24 31 35 mA 信号無入力 (2)Y系 ビデオ電圧利得 AY_G 入力 : SIN 波 0.2 V[p-p] 4.4 5.4 6.4 倍 f= 1 MHz, コントラスト : max. ビデオ電圧利得変化量 ∆AY R, G, B間比 −2.5 0 2.5 dB ドライブ : typ. 周波数特性 fY 入力 : SIN 波 0.2 V[p-p] −6 −3 1 dB f= 30 MHz, コントラスト : max. 標準出力ペデスタル DCP ブライトネス : typ 2.6 3.0 3.4 V ブライト可変範囲 VBR ブライトネス : min. → max. 1.8 2.2 2.6 V

コントラスト比 A(CON) コントラスト : min. → max. 25   dB

APL検出電圧 V_APL 入力 : 全白 0.7 V[0-p] 0.7 0.93 1.3 V APL検出 34 ピン電圧 APL検出比 ∆APL 入力 : 全白0.7 V[0-p] → 0.35 V[0-p] 0.44 0.54 0.64 倍 APL検出 34 ピン電圧比 DC再生率 1 DC1 入力信号 APL 10% → 90% 95 100 105 % APL検出 34 ピン = 0 V DC再生率 2 DC2 入力信号 APL 10% → 90% 70 80 90 % DC再生SW/On, 極性− APL Det./R = 75 kΩ DC再生率 3 DC3 入力信号 APL 10% → 90% 110 120 130 % DC再生SW/On, 極性+ APL Det./R = 75 kΩ 出力ブルーミングレベル VBL 入力 : 全白 1.4 V[0-p] 5.7 6.7 7.7 V ブルーミングDC= 3.8 V 34ピン : 0 V,ブライトネス : max. 出力ブルーミングレベル ∆VBL 入力 : 全白 1.4 V[0-p] −1.2 − 0.9 − 0.7 V 変化量 ブルーミング DC= 3.8 V → 4.2 V 34ピン : 0 V,ブライトネス : max. 白階調補正 1*2 _{Yγ1 入力 : 全白 0.7 V[0-p] 10 16 22 %}

ゲイン : max. レベル : typ. → max. 白階調 SW/On

白階調補正 2*2 _{Yγ2 入力 : 全白 0.7 V[0-p] −26 −20 −14 %}

ゲイン : max. レベル : typ. → min. 白階調 SW/On 注 ) *1 : ICC1は、16、27、28、30ピンに流れる電流の合計です。ICC2は、44ピンに流れる電流の合計です。 *2 : ブルーミング DC 電圧(26 ピン)を調整

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

■ 電気的特性(つづき) V

CC1

= 9 V, V

CC2

= 5 V, T

a

= 25 °C

項目 記号 条件 最小 標準 最大 単位

(2)Y系(つづき)

黒伸長特性 1*3 _Y

BL1 出力振幅 0 V[p-p] − 0.1 0 0.1 V

レベル : typ.、ゲイン : min. → max.

黒伸長特性 2*3 _Y

BL2 入力 : 全白 0.7 V[0-p] − 0.86 − 0.66 − 0.46 V 出力振幅1.0 V[0-p]/コントラストadj

レベル : typ.、ゲイン : min. → max.

黒伸長特性 3*3 _Y

BL3 入力 : 全白 0.7 V[0-p] − 0.1 0 0.1 V 出力振幅1.6 V[0-p]/コントラストadj

レベル : typ.、ゲイン : min. → max.

黒伸長特性 4*4 _Y BL4 黒検出オープン → 3 V − 0.8 − 0.6 − 0.4 V レベル : typ.、ゲイン : typ. 黒伸長特性 5*4 _Y BL5 黒検出オープン → 3 V −1.5 −1.1 − 0.7 V レベル : typ.、ゲイン : max. 黒伸長特性 6*4 _Y BL6 黒検出オープン → 3 V −1.20 − 0.75 − 0.30 V レベル : min. → max.、ゲイン : typ.

白文字補正 1*2 _V

W1 入力 : 全白 0.7 V[0-p] 10.0 25.0 40.0 % ブルーミング DC 調整

レベル : max.、ゲイン : min. → typ.

白文字補正 2*2 _V

W2 入力 : 全白 0.7 V[0-p] −9.3 0 9.3 %

ブルーミング DC 調整

レベル : min.、ゲイン : min. → max.

白文字補正 Off*2 _W

OFF Y入力 : 全白 0.7 V[0-p] − 0.2 0 0.2 V C-Y入力 : 0.2 V[0-P]

レベル : max.、ゲイン : min. → max.

ABL off*5 _V

ABL1 ABL/ACL端子7.5 V − 0.1 0 0.1 V

レベル : min.、ゲイン : min. → max.

ABLスタート 1*5 _V

ABL2 ABL/ACL端子3 V 0.28 0.39 0.50 V

レベル : min. → max.、ゲイン : max.

ABLスタート 2*5 _V

ABL3 ABL/ACL端子3 V − 0.84 − 0.64 − 0.44 V レベル : min.、ゲイン : min. → max.

ABLゲイン 1*5 _A ABL ABL/ACL端子 5 V → 3 V − 0.48 − 0.37 − 0.26 V レベル : typ.、ゲイン : max. 注 ) *2 : ブルーミング DC 電圧(26 ピン)を調整 *3 : 黒階調 SW/On *4 : 黒階調 SW/On、ブライトネス : max. *5 : ABLSW/On、ブライトネス : max.

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

(2)Y系(つづき)

ACL off*6 _A

ACL1 入力 : 全白 0.7 V[0-p] −5 0 5 %

ABL/ACL端子7.5 V

レベル : min.、ゲイン : min. → max.

ACL スタート 1*6 _A

ACL2 入力 : 全白 0.7 V[0-p] 10 20 30 %

ABL/ACL端子3 V

レベル : min. → max.、ゲイン : typ.

ACLスタート2*6 _A

ACL3 入力 : 全白 0.7 V[0-p] −45 −35 −25 % ABL/ACL端子3 V

レベル : min.、ゲイン : min. → typ.

ACLゲイン 1*6 _A ACL4 入力 : 全白 0.7 V[0-p] −34 −22 −10 % ABL/ACL端子 5 V → 3 V レベル : typ.、ゲイン : typ. (3)色差系 色差電圧利得*7 _G R 入力 : SIN 波 0.2 V[p-p] 4.64 5.80 6.96 倍 f = 1 MHz, R-YIN→ ROUT 色差周波数特性*7 _{fc 入力 : SIN 波 0.2 V[p-p]} − 6 − 3 + 2 _dB f = 10 MHz

B-Y軸ゲイン調整範囲 GB-Y1 B-Y入力 : 0.2 V[0-p] 0.34 0.48 0.62 倍

NTSC1*7 _{B-Yゲイン : min.、ブライトネス : max.}

Input-SW/NTSC-標準

B-Y軸ゲイン調整範囲 G_B-Y2 B-Y入力 : 0.2 V[0-p] 0.84 1.20 1.56 倍

NTSC2*7 _{B-Yゲイン : max.、ブライトネス : max.}

Input-SW/NTSC-標準

ティント可変範囲*8 _{Tc R-Y入力 : 0.228 V[0-p] ± 33 ± 48 ± 68 度} B-Y入力 : 0.406 V[0-p]

ティント : min. → max.

カラーコントロール*7 _C

CON カラー : typ. → max. 3 6 9 dB

コントラスト : typ.

カラー色残り*7 _C

MIN カラー : min.、B-Yゲイン : max. − 50 0 50 mV[p-p] コントラスト : max.

R-Y角度調整範囲*8 _θ

R R-Y入力 : 0.228 V[0-p] 12 19 26 度

B-Y入力 : 0.406 V[0-p] R-Y軸 : min. → max.

注 ) *6 : ACLSW/On *7 : テイント、ドライブ R, B を調整 *8 : テイント、ドライブ R, B, B-Y ゲインを調整

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

■ 電気的特性(つづき) V

CC1

= 9 V, V

CC2

= 5 V, T

a

= 25 °C

項目 記号 条件 最小 標準 最大 単位 (3)色差系(つづき) 入力マトリクス比 1 SW1 入力 : SIN 波 0.2 V[p-p] 1.30 1.62 1.94 倍 (HD/NTSC)R-Y*7 _f = 1 MHz, R-Y IN→ ROUT 入力マトリクス比 2 SW2 入力 : SIN 波 0.2 V[p-p] 1.14 1.42 1.70 倍 (DVD/NTSC)R-Y*7 _f = 1 MHz, R-Y IN→ ROUT 入力マトリクス比 3 SW3 入力 : SIN 波 0.2 V[p-p] 1.53 1.91 2.29 倍 (HD/NTSC)B-Y*7 _f = 1 MHz, B-Y IN→ BOUT 入力マトリクス比 4 SW4 入力 : SIN 波 0.2 V[p-p] 1.45 1.81 2.17 倍 (DVD/NTSC)B-Y*7 _f = 1 MHz, B-Y IN→ BOUT 出力マトリクス比 1 SW5 入力 : SIN 波 0.2 V[p-p] 1.28 1.60 1.92 倍 (マトリクス 1/ 標準)R-Y*7 _f = 1 MHz, R-Y IN→ ROUT 出力マトリクス比 2 SW6 入力 : SIN 波 0.2 V[p-p] 1.10 1.38 1.65 倍 (マトリクス 2/ 標準)R-Y*7 _f = 1 MHz, R-Y IN→ ROUT 出力マトリクス比 3 SW7 入力 : SIN 波 0.2 V[p-p] 1.28 1.60 1.92 倍 (マトリクス 1/ 標準)B-Y*7 _f = 1 MHz, B-Y IN→ BOUT 出力マトリクス比 4 SW8 入力 : SIN 波 0.2 V[p-p] 1.10 1.38 1.65 倍 (マトリクス 2/ 標準)B-Y*7 _f = 1 MHz, B-Y IN→ BOUT G-Yマトリクス比 M1 G-Yマトリクス : HD 0.23 0.30 0.35 倍 (G-Y/R-Y)HD*7 G-Yマトリクス比 M2 G-Yマトリクス : 標準 0.38 0.51 0.58 倍 (G-Y/R-Y)標準*7 G-Yマトリクス比 M3 G-Yマトリクス : マトリクス 1 0.26 0.34 0.40 倍 (G-Y/R-Y)マトリクス 1*7 G-Yマトリクス比 M4 G-Yマトリクス : マトリクス 2 0.26 0.34 0.40 倍 (G-Y/R-Y)マトリクス 2*7 G-Yマトリクス比 M5 G-Yマトリクス : HD 0.07 0.10 0.13 倍 (G-Y/B-Y)HD*7 G-Yマトリクス比 M6 G-Yマトリクス : 標準 0.15 0.19 0.23 倍 (G-Y/B-Y)標準*7 G-Yマトリクス比 M7 G-Yマトリクス : マトリクス 1 0.22 0.28 0.34 倍 (G-Y/B-Y)マトリクス 1*7 G-Yマトリクス比 M8 G-Yマトリクス : マトリクス 2 0.13 0.17 0.21 倍 (G-Y/B-Y)マトリクス 2*7 注 ) *7 : テイント、ドライブ R, B を調整

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

(4)OSD, RGB入力 Ys入力スレッショルド電圧*9 _Ys TH Pin4 > 2.1 V : OSD 0.9 1.4 2.1 V Pin4 < 0.9 V : メインor RGB RGB入力スレッショルド RGB_TH Pin2 > 2.1 V : RGB 0.9 1.4 2.1 V 電圧*9 _{Pin2 < 0.9 V : メイン} Ym入力スレッショルド Ym_TH Pin3 > 2.1 V : ハーフトーン 0.9 1.4 2.1 V 電圧*9 _{Pin3 < 0.9 V : 通常} CLP入力スレッショルド CLPTH Pin43(メイン、OSD、RGB) 0.9 1.4 2.1 V 電圧 クランプ可能パルス幅 W_M Pin43(メイン、OSD、RGB) 0.8   µs

OSDゲイン G_OSD 入力 : SIN 波 0.2 V[p-p] 4.6 5.8 7.0 倍

f = 1 MHz, Ysピン : 2.1 V

OSD周波数特性 fOSD 入力 : SIN 波 0.2 V[p-p] −7 −3 1 dB

f = 30 MHz, Ysピン : 2.1 V

OSDコントラスト比 1 OSD_C1 コントラスト : max. → typ. −3 −1 1 dB Ysピン : 2.1 V

OSDコントラスト比 2 OSD_C2 コントラスト : typ. → 01 −16 −11 −7 dB Ysピン : 2.1 V RGBゲイン GRGB 入力 : SIN 波 0.2 V[p-p] 4.6 5.8 7.0 倍 f = 1 MHz, RGBピン : 2.1 V RGB周波数特性 f_RGB 入力 : SIN 波 0.2 V[p-p] −7 −3 1 dB f = 30 MHz, RGBピン : 2.1 V RGBコントラスト比 RGB_C コントラスト : max. → min. 25   dB RGBピン : 2.1 V (5)カットオフドライブ BLK入力スレッショルド BLK_TH BLK SW : On 0.9 1.4 2.1 V 電圧*10 Neck mute入力スレッショル N_TH 0.9 1.4 2.1 V ド電圧*10 DI入力スレッショルド電圧 DTH 0.9 1.4 2.1 V Vp入力スレッショルド電圧 V_TH 0.9 1.4 2.1 V Hp入力スレッショルド電圧 H_TH 0.9 1.4 2.1 V カットオフ可変範囲 ∆LRGB カットオフ R, G, B : min. → max. 1.6 2.0 2.4 V (R, G, B)*11 _{カットオフ SW : min. → max.} ドライブ可変範囲(R, G, B) ∆GD ドライブ R, G, B : min. → max. 9.0 11.5 14.0 dB R, G, Bペデスタル電位差 ∆VP カットオフ : typ. − 0.3 0 0.3 V ブライト : typ. 注 ) *9 : SW優先度 : Ys > Ym, RGB

*10 : 優先度 : Neck > 単色調整(I2C) > オートカットオフ > BLK SW(I2_{C) > BLK Pulse}

*11 : ドライブ R, B 調整

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

項目 記号 条件 最小 標準 最大 単位 (1) Y系 Y(メイン) DYIN1 VCC1= 9 V  1.4  V[p-p] 入力ダイナミックレンジ V₂₆= 1.5 V コントラスト ; typ. R, G, B D_OUT V_CC1= 9 V  4.4  V[p-p] 出力ダイナミックレンジ ペデスタル 3 V 時 APL検出ストップ APLS BLK, DI = 2.1 V  0  V 黒伸長禁止遅れ THBLACK BLK, DI入力よりの遅れ  60  ns S/N S/N 帯域 20 MHz  −56  dB Y出力振幅 Y/∆T − 20 °C ∼ +70 °C  ±2  % 周囲温度依存度 Y信号ディレータイム TDY f = 5 MHz  19  ns

■ 電気的特性(つづき) V

CC1

= 9 V, V

CC2

= 5 V, T

a

= 25 °C

項目 記号 条件 最小 標準 最大 単位 (5)カットオフ・ドライブ(つづき) 出力ブランキングレベル BLK BLK SW : On 1.0 1.4 1.8 V BLK (Pin46) : 2.1 V IKパルス波高値(max.)*12 _IK max IK入力(Pin25) 2.7 3.5 4.3 V BLK SW : On オートカットオフモード IKパルス波高値変化幅*12 _{∆IK IK入力(Pin25) 2.5 3.1 3.7 V} BLK SW : On オートカットオフモード IKパルス対ペデスタル IK-PED IK入力(Pin25) − 0.01 0.23 0.31 V 電位差*12 _{BLK SW : On} オートカットオフモード (6)I2_{C · DAC} SCL · SDA V_TH V_CC2= 5 V 1.5  3.0 V 入力スレッショルド電圧 ACK時 V_ACK プルアップ 1.6 kΩ時   0.4 V 吸い込み能力 I = 3 mA 最大クロック周波数 VCC2= 5 V 100   kHz 注 ) *12 : 優先度 ... NECK > 単色調整(I2_{C) > オートカットオフ > BLKSW} • 設計参考資料

V

CC

= 9 V, V

CC

= 5 V, T

a

= 25 °C

注 ) 下記特性は、設計上の理論値であり、保証は値ではありません。

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

(2)色差系

R−Y, B−Y入力 DCIN1 Input−SW : HD − ±0.7 − V[p-p]

ダイナミックレンジ(HD)

R−Y, B−Y入力 DCIN2 Input−SW : NTSC標準 − ±1.1 − V[p-p] ダイナミックレンジ(NTSC)

R−Y, B−Y入力 DCIN3 Input−SW : DVD標準 − ±0.7 − V[p-p]

ダイナミックレンジ(DVD)

R−Y角度調整範囲(2) θR2 R−Y入力 : 0.228 V[0-p] − 0 − 度

B−Y入力 : 0.406 V[0-p] R−Y軸 : min.

色差コントラスト比 CCONT コントラスト : min. → max. 26 − − dB

ティント TC/T − 20 °C ∼ +70 °C  ±2  度

周囲温度依存度

色差信号ディレータイム TDC f = 5 MHz  40  ns

色差出力振幅 C/∆T − 20 °C ∼ +70 °C  ±4  %

周囲温度依存度

クロマγ コントロール(1) γCHROMA(1) Pin40 : open. → 3 V  2.0  倍 白階調 SW : On

ゲイン : max,レベル : typ.

クロマγ コントロール(2) γCHROMA(2) Pin40 : open. → 6 V  0  倍 白階調 SW : On ゲイン : max,レベル : typ. (3)クロストーク Yクロストーク CT₁ f = 10 MHz  −75  dB Y(メイン → OSD) Yクロストーク CT₂ f = 10 MHz  −78  dB Y(メイン ↔ RGB) 色差クロストーク CT₃ f = 10 MHz  −67  dB R-Y(メイン → OSD) 色差クロストーク CT₄ f = 10 MHz  −80  dB B-Y(メイン → OSD) 色差クロストーク CT₅ f = 10 MHz  −66  dB R-Y(メイン → RGB) 色差クロストーク CT₆ f = 10 MHz  −85  dB B-Y(メイン → RGB) クロストーク CT₇ f = 10 MHz  −54  dB (OSD → メイン) クロストーク CT₈ f = 10 MHz  −52  dB (OSD → RGB) OSD間クロストーク CT9 f = 10 MHz  −47  dB

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

■ 電気的特性(つづき) V

CC

= 9 V, V

CC

= 5 V, T

a

= 25 °C

項目 記号 条件 最小 標準 最大 単位 (3)クロストーク(つづき) クロストーク CT10 f = 10 MHz  −44  dB (RGB → メイン) クロストーク CT11 f = 10 MHz  −44  dB (RGB → OSD) RGB間クロストーク CT₁₂ f = 10 MHz  −48  dB (4)OSD, RGB OSD信号ディレー t_dOSD f = 5 MHz  12  ns RGB信号ディレー t_dRGB f = 5 MHz  15  ns Ys立ち上がりディレー t_rYs  31  ns Ys立ち下がりディレー t_fYs  40  ns Ym立ち上がりディレー t_rYm  22  ns Ym立ち下がりディレー t_fYm  20  ns RGB立ち上がりディレー t_rRGB  28  ns RGB立ち下がりディレー t_fRGB  43  ns Ys切り換え時 ∆VP(Ys) Ys : "L" → "H"の変化量  −40  mV ペデスタル変動 Ym切り換え時 ∆VP(Ym) Ym : "L" → "H"の変化量  −40  mV ペデスタル変動 RGB切り換え時 ∆VP(RGB) RGB : "L" → "H"の変化量  −40  mV ペデスタル変動 RGB+Ym切り換え時 ∆VP RGB, Ym : "L" → "H"の変化量  −50  mV ペデスタル変動 (RGB+Ym) OSD DOSD  1.5  V[p-p] 入力ダイナミックレンジ OSD出力振幅 OSD − 20 °C ∼ +70 °C  ±2  % 周囲温度依存度 ∆T RGB DRGB  1.5  V[p-p] 入力ダイナミックレンジ RGB出力振幅 RGB − 20 °C ∼ +70 °C  ±2  % 周囲温度依存度 ∆T

R, B inクランプ電圧 ∆VCLP Rin, Bin−DCadj  200  mV

可変範囲 min. → max.

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

(5)カットオフ・ドライブ

ブランキング遅れ t_dBLK(1) BLK → BLK出力まで  45  ns

コントラスト可変時 ∆VP(CONT) コントラスト ; min. → max.  0  mV

ペデスタル変動

カラー可変時 ∆VP(COLOR) コントラスト ; min. → max.  0  mV

ペデスタル変動 ティント可変時 ∆VP(TNIT)  0  mV ペデスタル変動 出力ペデスタル電位 ∆VP − 20 °C ∼ +70 °C  −1.5  mV/°C 周囲温度依存度 ∆T スポットキラー動作 VSP 9 V系VCCを下げる  7.8  V Pin29 : C = 10µF (6)I2_{C DAC}

4 · 5 · 6DAC L1 1LSB = {DAT (max.) 0.1 1.0 1.9 LSB

DNLE − Data(min.)}/(2N−1) STep

8ビットDAC DNLE L2 1LSB = {DAT (max.) 0.1 1.0 1.9 LSB

(40, 80, CO除外) − Data(min.)}/(2N−1) STep

8ビットDAC DNLE L3 1LSB = {DAT (max.) −1.0 1.0 2.0 LSB

(40, 80, COのみ) − Data(min.)}/(2N−1) STep

7ビットDAC DNLE L4 1LSB = {DAT (max.) 0.1 1.0 1.9 LSB

(40除外) − Data(min.)}/(2N−1) STep

7ビットDAC DNLE L5 1LSB = {DAT (max.) −1.0 1.0 2.0 LSB

(40のみ) − Data(min.)}/(2N−1) STep

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

Pin No. 等価回路 端子説明 1 VP+6H VP+6Hの端子 Pin48入力パルス+6H の幅のパルスが出力 されます。 使用推奨範囲 : 200 µA ∼ 0 µA 2 RGB in RGBの切換信号入力端子 • 入力スレッショルド電圧 : 1.4 V 1) 2.1 V < V₂ Pin9,10,11から入力された信号を出力 します。 2) V2< 0.9 V Pin13, 14, 15あるいはPin37, 38, 39から 入力された信号を出力します。 注 ) 1H 期間内で高速にメイン入力と RGB 入力の切り換えを行うと WB が変化し ます。このような場合にはサブアドレ ス16, 17 の R in DC adj.および、B in DC adj. で調整を行ってください。 • 信号の切り換え優先順位 Ys > Ym > RGB 使用推奨範囲 : 0 V ∼ 5 V 3 Ym in ハーフトーンの切換信号入力端子 • 入力スレッショルド電圧 : 1.4 V 1) 2.1 V < V3 Pin9,10,11あるいは Pin37, 38, 39から入 力された信号の振幅を9 dB 下げます。 2) V₃< 0.9 V 通常 • 信号の切り換え優先順位 Ys > Ym > RGB 使用推奨範囲 : 0 V ∼ 5 V

■ 等価回路

1 200 Ω 42.5 k Ω 50 k Ω VCC 5 V(パルスVCC /Pin44) 4 V 0 V 2 200 Ω VCC 5 V(パルスVCC /Pin44) 5 V 0 V 40 µA 40 µA 2.25 V 3 200 Ω VCC 5 V(パルスVCC /Pin44) 5 V 0 V 40 µA 40 µA 2.25 V

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

4 Ys in OSD信号の切換信号入力端子 • 入力スレッショルド電圧 : 1.4 V 1) 2.1 V < V₄ Pin13, 14, 15より入力されたOSD 信号 を出力します。 2) V₄< 0.9 V Pin9, 10, 11あるいは Pin37, 38, 39 より 入力された信号を出力します。 • 信号の切り換え優先順位 Ys > Ym > RGB 使用推奨範囲 : 0 V ∼ 5 V 5 Neck in Neckの入力端子 • 入力スレッショルド電圧 : 1.4 V "H" : V19, 20 ≥ 2.1 V "L" : V_{19, 20} ≤ 0.9 V • 入力が"H"時のRGB出力を強制的にBLK レベルにします。この時、BLKSW(I2_C)およ び単色調整SW(I2_{C)は無効となり、オート} カットオフのIK クランプパルスは出力さ れません。 使用推奨範囲 : 0 V ∼ 5 V 6 SCL I2_{Cのクロック入力端子} • 入力スレッショルド電圧 : 2 V 使用推奨範囲 : 0 V ∼ 5 V 4 200 Ω VCC 5 V(パルスVCC /Pin44) 5 V 0 V 40 µA 2.25 V 40 µA 5 200 Ω 500 Ω 5 kΩ VCC 5 V(パルスVCC /Pin44) 5 V 0 V 2.25 V 16 µA 40 µA 1 kΩ 200 Ω VCC 5 V(パルスVCC /Pin44) 6 2.75 V 20 µA 50 µA 3.25 V Data

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

Pin No. 等価回路 端子説明 7 SDA I2_{Cのバス入力端子} • 入力スレッショルド電圧 : 2 V 使用推奨範囲 : 0 V ∼ 5 V 8  GND GND端子 Pin8 :パルス系 GND 端子 9 RGB in 10 アナログ信号対応の RGB 信号入力端子 11 • 入力信号の標準は、黒から白で 0.7 V[0-p] です。 Pin9 : R信号入力端子 Pin10 : G信号入力端子 Pin11 : B信号入力端子 低インピーダンスで駆動してください。 • Pin43のクランプパルスで入力信号をクラ ンプします。 使用推奨範囲 : 外部より DC 電圧を印加し ないでください。 12  GND GND端子 Pin12 : OSD, RGB入力回路用 GND端子

■ 等価回路( つづき)

1 kΩ 200 Ω VCC 5 V(パルスVCC /Pin44) 7 2.75 V 20 µA 50 µA 3.25 V Data 200 Ω 1 kΩ 1 kΩ VCC 9 V(Analog VCC2 /Pin16) 40 µA NP, 0.1 µF 400 µA 3.75 V Pin9 10 11 0.7 V[0-p] 4.5 V

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

13 OSD in 14 アナログ信号対応の OSD 信号入力端子 15 • 入力信号の標準は、黒から白で 0.7 V[0-p] です。 Pin13 : B信号入力端子 Pin14 : G信号入力端子 Pin15 : R信号入力端子 低インピーダンスで駆動してください。 • Pin43のクランプパルスで入力信号をクラ ンプします。 使用推奨範囲 : 外部より DC 電圧を印加し ないでください。 16 VCC 9 V 信号系の電源端子 9 Vを印加して使用します。 Pin16 : OSD, RGB入力回路電源端子 (Pin12 GNDとペアです) Pin27 : RGB出力回路用電源端子 (Pin18 GNDとペアです) Pin28 : RGB出力回路用電源端子 (Pin17 GNDとペアです) Pin30 :アナログ電源端子 (Pin42 GNDとペアです) 使用推奨範囲 : 8.1 V ∼ 9.9 V 17  GND GND端子 Pin17 : RGB出力回路用GND 端子 18  GND GND端子 Pin18 : RGB出力回路用GND 端子 19 R, G, B out RGBの出力端子 •出力ダイナミックレンジ 1.5 V ∼ 7.5 V • 出力ペデスタルの標準を約3 Vで使用して ください。 • Pin23 : R出力端子 Pin21 : G出力端子 Pin19 : B出力端子 使用推奨範囲 : −4 mA ∼ +4 mA 80 Ω 50 Ω 50 Ω VCC 9 V(RGB出力 VCC1, 2 / Pin27, 28) Pin19, 21, 23 27 28 200 µA 200 µA 200 Ω 1 kΩ 1 kΩ VCC 9 V(Analog VCC2 /Pin16) 40 µA NP, 0.1 µF 500 µA 3.0 V Pin13 14 15 0.7 V[0-p] 4.5 V 47 µF 0.01 µF Pin16, 27, 28, 30 Circuit 9 V

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

Pin No. 等価回路 端子説明 20 RGB-S/H オートカットオフ用の信号をサンプルホー ルドする端子 • V期間ホールドするため、リークの少ない コンデンサを使用してください。 また、ピン間リークにも注意が必要です。 • オートカットオフを使用しない場合は接 地して使用してください。 Pin20 : B信号用 Pin22 : G信号用 Pin24 : R信号用 使用推奨範囲 : 0 V ∼ 5 V 21 Pin19参照 Pin19参照 22 Pin20参照 Pin20参照 23 Pin19参照 Pin19参照 24 Pin20参照 Pin20参照 25 IK IK入力端子 •オートカットオフパルスのフィードバッ ク入力信号をクランプする端子です。 使用推奨範囲 : 外部よりDC 電圧を印加し ないでください。

■ 等価回路( つづき)

DC Pin20,22,24 _{200 Ω} 200 Ω VCC 9 V(RGB出力VCC1 /Pin27) 66 µA 0.1 µF 200 µA 14 kΩ 1 kΩ 1 kΩ 3 V 200 Ω VCC 9 V(RGB出力VCC1 /Pin27) 4 PF 200 µ A 3.0 V 600 µ A 3 kΩ 3 kΩ 1 kΩ 1 k Ω 1 k Ω 25 k Ω 25 k Ω 3 V 25

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

26 Blooming level in ブルーミングレベルを決定するための入力 端子 使用推奨範囲 : 1.5 V ∼ 5 V 27 Pin16参照 Pin16参照 28 Pin16参照 Pin16参照 29 Spot killer in スポットキラー端子 • セットのパワーオフ時CRT上の電荷を速 やかに放電するために使用します。 • RGB出力VCC9 V(Pin27)が下がった時RGB 出力端子(Pin19,21,23)のDC電圧を上げま す。 30 Pin16参照 Pin16参照 31 RGB CLP 32 メイン信号をブライトネスデータに比例し 33 た電圧でクランプする端子 • ピンから外付コンデンサまでの距離を短 くしてください。 Pin33 : R信号クランプ端子 Pin32 : G信号クランプ端子 Pin31 : B信号クランプ端子 使用推奨範囲 : 0 V ∼ 5 V (外部よりDC電圧を印加しないでください) VCC 9 V(Analog VCC1 /Pin30) DC電圧 100 µ A 50 µ A 100 µ A 50 µ A 24 kΩ 3.3 kΩ 300 Ω 1 kΩ 5.25 V 26 VCC 9 V(Analog VCC1 /Pin30) to RGB output circuit 1.75 kΩ 100 kΩ 10 kΩ 10 µF 29 VCC 9 V 出 力 ク リ ッ プ レ ベ ル 3 V 5 V V26 200 Ω VCC 9 V(Analog VCC1 /Pin30) 400 µA 0.1 µ F 200 Ω 1 kΩ 2 kΩ 1 kΩ 1 kΩ 1 kΩ 14 kΩ 1 kΩ 3.75 V 3 V Pin31 32 33 DC電圧

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

Pin No. 等価回路 端子説明 34 APL Det. メイン信号の APL 検出端子 • メイン信号のAPLに比例した電圧が出力 されます。 • このピンにはRC フィルタを付けてくだ さい。 R : 検出感度を調整 C : 追従特性を調整 使用推奨範囲 : 0 V ∼ 3 V

35 Black peak Det.

メイン信号の最も暗いレベルを検出 • このピンにはRCフィルタを外付けして ください。 • この検出電圧を用いて、黒階調補正をし ます。 R : 検出感度を調整 C : 追従特性を調整 使用推奨範囲 : 0 V ∼ 9 V

36 White peak Det.

メイン信号の最も明るいレベルを検出 • このピンとVCC間に RC フィルタを外付 けしてください。 • この検出電圧を用いて、白階調補正とブ ルーミング制御をします。 R : 検出感度を調整 C : 追従特性を調整 使用推奨範囲 : 0 V ∼ 9 V

■ 等価回路( つづき)

200 Ω 200 Ω 3 kΩ 3 kΩ VCC 9 V(Analog VCC1 /Pin30) DC電圧 50 µA 3 V 34 C R 200 Ω 300 Ω 7 kΩ 200 Ω 1.5 kΩ 6 kΩ VCC 9 V(Analog VCC1 /Pin30) DC電圧 R C 40 µA 40 µ A 300 µ A 18 pF 35 200 Ω 200 Ω 250 Ω 200 Ω VCC 9 V(Analog VCC1 /Pin30) DC電圧 R C 50 µ A 9 V 200 µ A 40 µ A 50 k Ω 4 k Ω 36

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

37 Y in メイン信号の Y 入力端子 • 0.7 VB-Wで入力 • このピンは、低インピーダンスで駆動し てください。インピーダンスが高いと、 ユーザボリュームでホワイトバランスが 変化することがあります。 • Pin43のクランプパルスで入力信号をクラ ンプします。 使用推奨範囲 : 外部より DC 電圧を印加し ないでください。

38 R-Y in, B-Y in

39 メイン信号のR-Y, B-Y入力端子 • Pin38 : R-Y信号入力端子 Pin39 : B-Y信号入力端子 • G-Y Matrix切換時のカラーバ入力振幅 • このピンは、低インピーダンスで駆動し てください。インピーダンスが高いと、 ユーザボリュームでホワイトバランスが 変化することがあります。 • Pin43のクランプパルスで入力信号をクラ ンプします。 使用推奨範囲 : 外部より DC 電圧を印加し ないでください。 1 kΩ 1 kΩ VCC 9 V(Analog VCC1 /Pin30) NP, 0.1 µF 400 µA 3.75 V 37 0.7 V[0-p] 5.25 V HD NTSC DVD Pin38 ± 0.35 V ± 0.245 V ± 0.35 V Pin39 ± 0.35 V ± 0.312 V ± 0.35 V 1 kΩ 1 kΩ VCC 9 V(Analog VCC1 /Pin30) NP, 0.1 µF 400 µA 3.75 V Pin38 39 ± 0.35 V 5.25 V

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

Pin No. 等価回路 端子説明 40 Chroma γ cont. 色信号のγ 補正制御用の外部端子 • Y信号の白階調補正量に応じて、Y/C-Y比 を合わせるため、IC内部でカラーレベルを 補正しています。この調整量を外部コント ロールする端子です。 • 印加電圧によりカラーレベルの補正量を Open状態の 2 ∼ 0倍にコントロールしま す。 使用推奨範囲 : 3.0 V ∼ 6.0 V 41 ABL/ACL in ABL/ACL用の制御電圧入力端子 • CRTの画面の明るさに反比例した信号を 印加してください。 • 動作範囲は７V ∼ 2 Vです。 • 印加電圧に反比例して、コントラストと ブライトネスを制御することが可能です。 (メイン信号と OSD 信号を制御します。) 使用推奨範囲 : 0 V ∼ 9 V 42  GND GND端子 Pin42 :アナログ GND 端子 43 CLP in クランプパルス入力端子 • 入力スレッショルド電圧 ; 1.4 V ("H"時にクランプします。) • 次のピンから入力した信号をクランプし ます。 Pin9, 10, 11, 13, 14, 15, 37, 38, 39 • 推奨クランプパルス幅 NTSC : 2.5 µs HD : 1.0 µs 使用推奨範囲 : 0 V ∼ 5 V

■ 等価回路( つづき)

5.2 kΩ 20 kΩ VCC 9 V(Analog VCC1 /Pin30) DC 4.5 V ±1.5 V 50 µ A 50 µ A 0.01 µ F 16 k Ω 16 k Ω 40 20 kΩ 3.75 V 4.5 V 5.25 V 5.2 kΩ 5.2 kΩ VCC 9 V(Analog VCC1 /Pin30) DC電圧 40 k Ω 100 µ A 41 7 V 3.5 V 40 k Ω 100 µ A 4 kΩ 4 kΩ 7 V 3.5 V 43 200 Ω VCC 9 V(パルスVCC /Pin44) 5 V 0 V 40 µA 2.25 V 40 µA

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

44 V_CC5 V パルス系の電源端子 5 Vを印加して使用します。 Pin44 : パルス系電源端子 (Pin8 GNDとペアです) 使用推奨範囲 : 4.5 V ∼ 5.5 V 45 DI in 補正禁止パルスの入力端子 • 入力のスレッショルド電圧 : 1.4 V "H" : V45 ≥ 2.1 V "L" : V₄₅ ≤ 0.9 V • 入力"H"時、以下のY信号補正機能を禁 止します。 黒階調補正 : 検出禁止 白階調補正 : 検出禁止 DC伝送量補正: 検出禁止 • DIピン入力では検出禁止のみ行い、補正は 禁止しません。 使用推奨範囲 : 0 V ∼ 5 V 46 BLK in ブランキングパルスの入力端子 • 入力のスレッショルド電圧 : 1.4 V "H" : V₄₆ ≥ 2.1 V "L" : V46 ≤ 0.9 V • 入力が"H"時RGB出力をBLKします。 • 入力"H"時、以下のY信号補正機能を禁 止します。 黒階調補正 : 検出禁止+補正禁止 白階調補正 : 検出禁止+補正禁止 DC伝送量補正: 検出禁止+補正禁止 • BLK-SW/Off時はBLKは解除されますが、 上記補正機能の禁止は解除されません。 使用推奨範囲 : 0 V ∼ 5 V 47 µF 0.01 µF 44 Circuit 5 V 45 200 Ω 5 kΩ 500 Ω VCC 5 V(パルスVCC /Pin44) 5 V 0 V 2.25 V 16 µA 40 µA 46 200 Ω 5 kΩ 500 Ω VCC 5 V(パルスVCC /Pin44) 5 V 0 V 2.25 V 16 µA 40 µA

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

Pin No. 等価回路 端子説明 47 HP in HPパルスの入力端子 • 入力のスレッショルド電圧 : 1.4 V • 入力が"H"時RGB出力をBLKします。 "H"入力 : V47 ≥ 2.1 V "L"入力 : V47 ≤ 0.9 V • HPパルスにより、オートカットオフのタ イミングがパルスを作成します。 使用推奨範囲 : 0 V ∼ 5 V 48 VP in VPパルスの入力端子 • 入力のスレッショルド電圧 : 1.4 V "H"入力 : V48 ≥ 2.1 V "L"入力 : V48 ≤ 0.9 V • VPパルス"H" → "L"のタイミングでカ ラー、ティント、ブライトネス、コントラス トデータが書き変わります。ただし、

DACSW(V-Latch Mode) : Through時はVPパ ルスとは関係なく送られてきたタイミン グでデータが書き変わります。 • VPパルスにより、オートカットオフのタ イミングパルスを作成します。 • VPパルスの幅は、必ず6H以上入力してく ださい。 使用推奨範囲 : 0 V ∼ 5 V

■ 等価回路( つづき)

47 200 Ω 40 kΩ 500 Ω 5 kΩ VCC 5 V(パルスVCC /Pin44) 5 V 0 V 1.5 V 40 µA 40 µA 48 200 Ω 40 kΩ 500 Ω 5 kΩ VCC 5 V(パルスVCC /Pin44) 5 V 0 V 1.5 V 40 µA 40 µA

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

0 25 150 周囲温度 Ta (°C) 許容損失 P D (W) 50 75 100 125 0.000 0.500 1.000 1.064 1.500 2.000 1.959 2.500 標準基板実装時 (ガラエポ75 mm × 75 mm × 0.8 mm) Rth (j-a) = 63.8 °C/W パッケージ単体 Rth (j-c) = 117.4 °C/W P_D T_a

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

■ 技術資料(つづき)

2. I2_Cバス

1) Sub address byte and Data byte format : ( )内は初期状態 Sub address Data byte D7 D6 D5 D4 D3 D2 D1 D0 単色調整R 単色調整G 単色調整B 00 (41H) 01 (41H) 02 (81H) 03 (41H) 04 (81H) 05 (81H) 06 (81H) 07 (01H) 08 (01H) 09 (01H) 0A (01H) 0B (81H) 0C (81H) 0D (81H) 0E (89H) 0F (89H) 10 (89H) 11 (89H) 12 (89H) 13 (21H) 14 (09H) 15 (09H) 16 (41H) 17 (41H) 18 (01H) 19 (01H)

Cutoff SW R Cutoff SW G Cutoff SW B

G-Y SW B-Y axis gain

Cutoff B R in DC adj. B in DC adj. 1H/2H 切換 Cutoff G Drive R Drive G Drive B Cutoff R Contrast(V latch) Brightness(V latch) Tint(V latch) Color(V latch)

Input SW R-Y axis angle

White character correction gain White character correction level

White gradation correction gain White gradation correction level

Black gradation correction gain Black gradation correction level

RGB limit ブランキング Off DC再生率 極性 白階調 /コントラスト連動 黒階調 /コントラスト連動 カットオフ オート/マニュアル

テストモード Vラッチスルー ACL off ABL off 白階調補正

off 黒階調補正 off DC伝送量 補正off オートカットオフ 電流切換 色温度補正R 色温度補正G 色温度補正B

ABL gain level ABL start level

ACL gain level ACL start level

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

DAC名 bit Sub Data address(H) 動作内容 備考 address(H) ( )内は標準状態 カラー 7 00 00 ∼ (40) ∼ 7F データup でクロマ振幅up Vラッチあり コントロール Data(00)でカラーを完全に → 詳細は「■ 技術資料 (5) V 絞ります。 ラッチ動作について」参照 ティント 7 01 00 ∼ (40) ∼ 7F データ(00)で肌色が赤く Vラッチあり コントロール なる方向 データ(7F)で肌色が緑に なる方向 ブライト 8 02 00 ∼ (80) ∼ FF データup で信号のペデス Vラッチあり コントロール タル up コントラスト 7 03 00 ∼ 40 ∼ (7F) データup で信号の振幅up Vラッチあり コントロール Data(00)でコントラストを 完全に絞ります。 ドライブ(R) 8 04 00 ∼ (40) ∼ 7F データupでR ゲインup ドライブ(G) 8 05 00 ∼ (40) ∼ 7F データupでG ゲインup ドライブ(B) 8 06 00 ∼ (40) ∼ 7F データupでB ゲインup カットオフ(R) 8 07 (00) ∼ 80 ∼ FF + + 2SW 0A 00 ∼ (80) ∼ C0 (1) I2_{Cバス プロトコル} (2) スレーブアドレス 本 IC のスレーブアドレスは 84 H (3) 電源 On 時のデータ状態は保証していないので、必ず全サブアドレスにデータを送ってから使用し てください。 (4) サブアドレスデータ

S Slave address O A Sub address A Data byte A P

Start condition Write Acknowledge bit Stop condition

30LSB 30LSB 30LSB R 出 力 ペ デ ス タ ル FF 2.0 V 00 07 00 FF 00 FF 00 00 0A 40 80 C0 FF カットオフ(R) データupでR-outの ペデスタルup

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

DAC名 bit Sub Data address(H) 動作内容 備考 address(H) ( )内は標準状態 カットオフ(G) 8 08 (00) ∼ 80 ∼ FF + + 2SW 0A 00 ∼ (20) ∼ 30 カットオフ(B) 8 09 (00) ∼ 80 ∼ FF + + 2SW 0A 00 ∼ (08) ∼ 0C 色温度補正(R) 8 0B マニュアル マニュアルカットオフ時、 カットオフ時 色温度補正に使用。 00 ∼ 80 ∼ (FF) オートカットオフ時、デー オートカット タup でR-out のペデスタル オフ時 up 00 ∼ (80) ∼ FF 色温度補正(G) 8 0C マニュアル マニュアルカットオフ時、 カットオフ時 色温度補正に使用。 00 ∼ 80 ∼ (FF) オートカットオフ時、デー オートカット タup で G-outのペデスタル オフ時 up 00 ∼ (80) ∼ FF

■ 技術資料(つづき)

(4) サブアドレスデータ(つづき) G 出 力 ペ デ ス タ ル FF 2.0 V 00 08 00 FF 00 FF 00 30LSB 00 0A 30LSB 30LSB 30LSB 30 20 10 FF カットオフ(G) データupでG-outの ペデスタルup 30LSB 30LSB 30LSB B 出 力 ペ デ ス タ ル FF 2.0 V 00 09 00 FF 00 FF 00 00 0A 04 08 0C FF カットオフ(B) データupでB-outの ペデスタルup R 出 力 ペ デ ス タ ル 0.64 V 00 FF 色温度補正R G 出 力 ペ デ ス タ ル 0.64 V 00 FF 色温度補正G

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

DAC名 bit Sub Data address(H) 動作内容 備考 address(H) ( )内は標準状態 色温度補正(B) 8 0D マニュアル マニュアルカットオフ時、 カットオフ時 色温度補正に使用。 00 ∼ 80 ∼ (FF) オートカットオフ時、デー オートカット タup でB-out のペデスタル オフ時 up 00 ∼ (80) ∼ FF

ACL 4 0E(L) 00 ∼ (08) ∼ 0F Pin41 : ABL/ACL端子の電

スタートレベル 下位 4-bit 圧に対して、出力振

幅が変化し始める 点を調整します。

ACLゲイン 4 0E(H) 00 ∼ (80) ∼ F0 Pin41 : ABL/ACL端子の電

上位 4-bit 圧に対して、出力振

幅が変化する割合 を調整します。

ABL 4 0F(L) 00 ∼ (08) ∼ 0F Pin41 : ABL/ACL端子の電

スタートレベル 下位 4-bit 圧に対して、出力の

ペデスタルレベル が変化し始める点 を調整します。

ABLゲイン 4 0F(H) 00 ∼ (80) ∼ F0 Pin41 : ABL/ACL端子の電

上位 4-bit 圧に対して、出力の ペデスタルレベル の変化する割合を 調整します。 B 出 力 ペ デ ス タ ル 0.64 V 00 FF 色温度補正B 出 力 振 幅 (V_PP) ABL/ACL (V) FF F8 F0 ペ デ ス タ ル (V) ABL/ACL (V) 08 F8 88 出 力 振 幅 (V_PP) ABL/ACL (V) 08 F8 88 ペ デ ス タ ル (V) ABL/ACL (V) FF F8 F0

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

DAC名 bit Sub Data address(H) 動作内容 備考 address(H) ( )内は標準状態 黒階調補正 4 10(H) 00 ∼ (80) ∼ F0 黒伸長補正時に補正する ゲイン 上位 4-bit ゲインを調整します。 黒階調補正 4 10(H) 00 ∼ (08) ∼ 0F 黒伸長補正がスタートする スタートレベル 下位 4-bit 信号レベルを調整します。 白階調補正 4 11(H) 00 ∼ (80) ∼ F0 ガンマ補正時の補正量を ゲイン 上位 4-bit 調整します。 白階調補正 4 11(H) 00 ∼ (80) ∼ 0F ガンマ補正時の収束点を レベル 下位 4-bit 調整します。 (F8でガンマ補正が動作し ないようにブルーミング DCを調整時) 白文字補正 4 12(H) (00) ∼ 80 ∼ F0 白文字を検出(スライス) ゲイン 上位 4-bit するレベルを調整します。 白文字補正 4 12(H) (00) ∼ 08 ∼ 0F スライスした白文字信号を スタートレベル 下位 4-bit (B)に加算する量を調整し ます。

■ 技術資料(つづき)

(4) サブアドレスデータ(つづき) 補 正 On (V) 補正Off (V) 80 8F 88 黒レベル 補 正 On (V) 補正Off (V) 88 F8 08 黒レベル B 補 正 On (V) 補正Off (V) 80 8F 88 出力振幅 *Yin入力 出 力 入力 00 F0 80 出 力 入力 FF F0 F8 B 補 正 On (V) 補正Off (V) 08 F8 88 出力振幅 *Yin入力

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

DAC名 bit Sub Data address(H) 動作内容 備考 address(H) ( )内は標準状態 B-Y軸ゲイン 6 13 00 ∼ (20) ∼ 3F HD/NTSC 3モードに対応 して、B-Yのゲイン調整を します。 データ up → B-Y R-Y ゲイン比 up G-Yマトリクス 2 11XXXXXX G-Yマトリクス切換 標準(HD) : 00 SW 00XXXXXX (標準 / マトリクス / マトリ 標準(NTSC,DVD) : 11 クス 2) マトリクス1 (NTSC,DVD) : 10 注) 通常は HD か標準で使用 マトリクス2 (NTSC,DVD) : 01 してください。 R-Y角調整 4 14 (X0) ∼ XF マトリクス切換に対応し て、R-Yの角調整をします。 データup → 90° (+ 0 ° ∼ +19 °) 注) 通常は90°で使用してく ださい。 Input SW 4 00XXXXXX 出力マトリクス切換 標準 (HD,NTSC,DVD) : 00 11XXXXXX (標準 / マトリクス / マトリ マトリクス1(NTSC,DVD) : 10 クス 2) マトリクス2(NTSC,DVD) : X1 注) 通常は標準で使用してく ださい。 XX00XXXX 入力信号切換 HD : 00 XX11XXXX (HD/NTSC/DVD) NTSC : 10 DVD : X1 RGB limit 4 15 (X0) ∼ XF データup で RGB 出力のリ ミッタレベルが下がりま す。 レインボー信号入力時 B-Y出力 G(B-Y) G(B-Y) G(R-Y) G(B-Y)が可変できます。 B-Y軸ゲイン = レインボー信号入力時 R-Y出力 G(R-Y) R-Y出力のピークが移動します。 R-Y角調整 1F 00 90 ° 出 力 レ ベ ル 入力レベル X0 XF *Y in入力 X8

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

DAC名 bit Sub Data address(H) 動作内容 備考 address(H) ( )内は標準状態

R-in DC. adj. 7 16 00 ∼ (40) ∼ 7F データupでR-in(Pin9)の入 メインとRGB画面を1H期 力クランプ電圧が上がりま 間内で高速に切り換えると

す。 WBが変化することがあり

B-in DC. adj. 7 17 00 ∼ (40) ∼ 7F データupでB-in(Pin11)の入 ます。入力クランプ電圧の 力クランプ電圧が上がりま 調整で WB のずれを調整 す。 することができます。 1H/2H切換 SW 1 1XXXXXXX オートカットオフのタイミ 1H(通常) : 0 0XXXXXXX ングパルス幅の切換 2H(倍密) : 1 注) 倍密以外は標準で使用 してください。 単色調整 1 18 0XXXXXXX R出力のみブランキング 通常 : 0 R-off 1XXXXXXX します。 R-BLK : 1 SW12-7 単色調整 1 X0XXXXXX G出力のみブランキング 通常 : 0 G-off X1XXXXXX します。 G-BLK : 1 SW12-6 単色調整 1 XX0XXXXX B出力のみブランキング 通常 : 0 B-off XX1XXXXX します。 B-BLK : 1 SW12-5 ブランキング 1 XXX0XXXX 出力ブランキングOn/Off BLKあり : 0 off XXX1XXXX 切換 BLKなし : 1 SW12-4 DC再生率極性 1 XXXX0XXX (−側)APL up でペデスタル − : 0

SW12-3 XXXX1XXX down(+側) APL upでペデ + : 1 スタル up 白階調補正 / 1 XXXXX0XX (On側)コントラスト up で、連動 : 0 コントラスト XXXXX1XX 白階調補正レベルupに連動 非連動 : 1 連動 SW12-2 黒階調補正 / 1 XXXXXX0X (On側)コントラスト up で、連動 : 0 コントラスト XXXXXX1X 黒階調補正レベルupに連動 非連動 : 1 連動 SW12-1 カットオフ 1 XXXXXXX0 オート : 0 マニュアル / XXXXXXX1 マニュアル : 1 オート SW12-0

■ 技術資料(つづき)

(4) サブアドレスデータ(つづき)

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

DAC名 bit Sub Data address(H) 動作内容 備考 address(H) ( )内は標準状態

DAC mode 1 19 0XXXXXXX 検査用のビットです。

SW19-7 1XXXXXXX 必ず0 で使用してください

V-Latch mode 1 X0XXXXXX Vラッチ付DAC の Normal : 0

SW19-6 X1XXXXXX Throughモード Through : 1 切換 ACL 1 XX0XXXXX ACL機能のOn/Off切換 On : 0 SW19-5 XX1XXXXX Off : 1 ABL 1 XXX0XXXX ABL機能のOn/Off切換 On : 0 SW19-4 XXX1XXXX Off : 1 白階調補正 1 XXXX0XXX 白階調補正機能のOn/Off On : 0 SW19-3 XXXX1XXX 切換 Off : 1 黒階調補正 1 XXXXX0XX 黒階調補正機能のOn/Off On : 0 SW19-2 XXXXX1XX 切換 Off : 1 DC伝送量補正 1 XXXXXX0X DC伝送量補正機能の On : 0 SW19-1 XXXXXX1X On/Off切換 Off : 1 オートカット 1 XXXXXX0X オートカットオフの電流 小電流 : 0 オフ電流切換 XXXXXX1X 大/小切換 大電流 : 1 SW19-0

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

■ 技術資料(つづき)

(5) Vラッチ動作について (機能)サブアドレス 00 ∼ 03 のData について、VP パルスが来るまで変化しません。 (6) オートインクリメント : 本 IC はサブアドレスの指定を下位 5 ビットを用いて行います。 最上位ビットはオートインクリメントの指定に使用します。 • サブアドレスの最上位ビットを"0"とした場合。(サブアドレス : 00 ∼ 19 HEX) (機能)データを順次送ると、サブアドレスが順次変わってデータが入力されます。 のように入力される。ただし、サブアドレス 1A 後はデータが無効になります。 • サブアドレスの最上位ビットを"1"とした場合。(サブアドレス : 80 ∼ 99 HEX) (機能)データを順次送ると、同一サブアドレスにデータが入力されます。 I2_{C Bus} VP IC出力 データ1 転送 データ1 データ2 旧データ データ2 転送 I2_{C Bus} 転送 スレーブ アドレス サブアドレス X データ 1 データ 2 データ 3 サブアドレス X X + 1 X + 2 入力データ データ1 データ2 データ3 I2_{C Bus} 転送 スレーブ アドレス サブアドレス 8Y データ 1 データ 2 データ 3 サブアドレス 8Y 8Y 8Y 入力データ データ1 データ2 データ3

保

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

37 38 39 40 41 42 43 44 45 46 47 48 24 23 22 21 20 19 18 17 16 15 14 13 Y in R-Y in B-Y in Chroma γ cont. ABL/ACL Analog GND1 CLP in VCC 5 V DI in BLK in HP in VP in R-S/H R-out G-S/H G-out B-S/H B-out RGB out-GND1 RGB out-GND2 Analog VCC2 OSD-R in OSD-G in OSD-B in 1 2 3 4 5 6 7 8 9 10 11 12 White peak Det. Black peak Det. APL Det. R-CLP G-CLP B-CLP Analog V

CC

Spot killer in RGB out-V

CC 2 RGB out-V CC 1 Blooming DC in IK VP + 6H _Ym RGB SW Ys NECK in SCL SD A GND 5 V R in G in B in Analog GND2 36 35 34 33 32 31 30 29 28 27 26 25 Y R-Y B-Y VCC 9 V VCC 9 V VCC 5 V 0.7 V[0-p] 0.7 V[0-p] 0.7 V[0-p] ± 0.35 V ± 0.35 V

Analog YUV signal (HD/NISC/DVD)

Analog RGB signal

Analog RGB signal

Video signal Chrominance signal

700 650 551 501 199 149 50 Y 700 0 32 −350 0 −350 80 −270 270 350 −80 −318 −32 318 350 623 490 413 287 210 77 Y Analog YUV signal

(HD/NTSC/DVD) Pr Pb Y = 0.2125R + 0.7154G + 0.0721B Pr = 0.6349(R-Y) 0 77 −490 0 −623 210 −413 413 623 −210 −413 −77 413 490 R-Y B-Y Y= 0.3R + 0.59G + 0.11B 0 55 −350 0 −350 118 −232 232 350 −118 −295 −55 295 350 Cr Cb Y = 0.3R + 0.59G + 0.11B Cr= R-Y/1.4 NTSC/DVD HD

保

HD NTSC DVD

守

廃

止

保守予定品種、保守品種、廃品種を

一括して保守廃止と表記しています。

■ 新外形図(単位 : mm)
