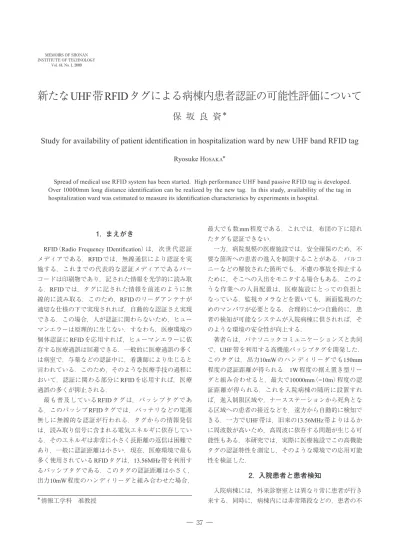

新たなUHF帯RFIDタグによる病棟内患者認証の可能性評価について

(1)

1. まえがき

RFID（Radio Frequency IDentification）は，次世代認証メディアである．RFIDでは，無線通信により認証を実施する．これまでの代表的な認証メディアであるバーコードは印刷物であり，記された情報を光学的に読み取る．RFIDでは，タグに記された情報を前述のように無線的に読み取る．このため，RFIDのリーダアンテナが適切な仕様の下で実現されれば，自動的な認証さえ実現できる．この場合，人が認証に関わらないため，ヒューマンエラーは原理的に生じない．すなわち，医療環境の個体認証にRFIDを応用すれば，ヒューマンエラーに依存する医療過誤は回避できる．一般的に医療過誤の多くは病室で，与薬などの認証中に，看護師により生じると言われている．このため，そのような医療手技の過程において，認証に関わる部分にRFIDを応用すれば，医療過誤の多くが抑止される．最も普及しているRFIDタグは，パッシブタグである．このパッシブRFIDタグでは，バッテリなどの電源無しに無線的な認証が行われる．タグからの情報発信は，読み取り信号に含まれる電気エネルギに依存している．そのエネルギは非常に小さく長距離の返信は困難であり，一般に認証距離は小さい．現在，医療環境で最も多く使用されているRFIDタグは，13.56MHz帯を利用するパッシブタグである．このタグの認証距離は小さく，出力10mW程度のハンディリーダと組み合わせた場合，最大でも数mm程度である．これでは，布団の下に隠れたタグも認証できない．一方，病院規模の医療施設では，安全確保のため，不要な箇所への患者の進入を制限することがある．バルコニーなどの解放された箇所でも，不慮の事故を抑止するために，そこへの入出をモニタする場合もある．このような作業への人員配置は，医療施設にとっての負担となっている．監視カメラなどを置いても，画面監視のためのマンパワが必要となる．合理的にかつ自動的に，患者の検知が可能なシステムが入院病棟に供されれば，そのような環境の安全性が向上する．著者らは，パナソニックコミュニケーションズと共同で，UHF帯を利用する高機能パッシブタグを開発した．このタグは，出力10mWのハンディリーダでも150mm 程度の認証距離が得られる．1W程度の据え置き型リーダと組み合わせると，最大で10000mm（=10m）程度の認証距離が得られる．これを入院病棟の随所に設置すれば，進入制限区域や，ナースステーションから死角となる区域への患者の接近などを，遠方から自動的に検知できる．一方でUHF帯は，旧来の13.56MHz帯よりはるかに周波数が高いため，高周波に依存する問題が生じる可能性もある．本研究では，実際に医療施設でこの高機能タグの認証特性を測定し，そのような環境での応用可能性を検証した． 2. 入院患者と患者検知 入院病棟には，外来診察室とは異なり常に患者が行き来する．同時に，病棟内には非常階段などの，患者の不

新たなUHF帯RFIDタグによる病棟内患者認証の可能性評価について

保坂良資

*

Study for availability of patient identification in hospitalization ward by new UHF band RFID tag

Ryosuke HOSAKA*

Spread of medical use RFID system has been started. High performance UHF band passive RFID tag is developed. Over 10000mm long distance identification can be realized by the new tag. In this study, availability of the tag in hospitalization ward was estimated to measure its identification characteristics by experiments in hospital.

(2)

用意な進入を制限すべき箇所も多い．このような箇所に患者が進入すると，転落などの不慮の事故が生じることもあり，憂慮されている．しかし現在の看護師の実数では，そのような事象まで対処することは困難である．さらに，そのような区域がナースステーションから死角にあたった際には，継続した監視は不可能と言ってよい．また，屋上やバルコニーなどのように解放された空間では，同様に転落などの事故が生じる可能性が高い．そのような箇所の安全性を確保するには，スタッフを常時配置することが望ましい．しかしこれも，現状では困難である．監視カメラなどを設置しても，スタッフによる常時モニタは困難であり，現実的な解にはならない．ただし，そのような箇所への患者の接近が事前に検知できれば，一時的に急行して対応することは可能である．たとえば該当箇所の十分手前でその接近が自動的に検知できれば，対処可能である．このようなシステムが開発されれば，現状のように限られたマンパワの看護体制でも，病棟の安全管理が可能となる．著者は2001年に，125kHz帯のRFIDを応用して，図1 に示す病棟内の制限区域への入退出管理システムを開発した1）_{．このシステムは，老人保健施設における重度の} 認知症患者の施設内徘徊防止を目的として開発した．ここでは，ナースキャップや看護服にRFIDタグを着用した看護師やヘルパーなどのスタッフを認証し，自動ドアを制御する仕様とした．図2にこのシステムのタグを示す．これは，5.5gで実現できた．このタグの認証距離は最大で1100mmほどであり，自動ドア直近に設置されたリーダアンテナで検知された．実際の環境を模した実験では，想定身長1500mm以上のスタッフならば，ドア直前で停止することなく，進入することができた．ただし，一般的な入院病棟での患者接近検知については，この程度の認証距離では不十分である．接近検知後にスタッフが急行するための時間長を配慮するならば，少なくとも5000mm以上の認証距離が必要と考えられる．パッシブRFIDタグは，リーダへの返信用のバッテリを内蔵しない．このため，その出力が非常に小さく，結果として認証距離も小さい．アクティブタグならばバッテリを内蔵できるため，0.5km以上に及ぶほどの長距離認証も可能である．しかしアクティブタグの小型化は困難であり，コストの縮小も期待できない．一方で， 800/900MHz帯を使用するUHF帯RFIDタグならば，搬送波の波長λが小さいため，効率のよい小型アンテナの設計が可能である．この特徴を活用すれば，小型で長距離認証が可能なタグが実現できる．著者らは，パナソニックコミュニケーションズと共同で，図3に示す小型UHF帯パッシブタグを開発した．このタグは60mm×40mm×2mmで，重量は2.4gである．周波数は950MHzを使用する．また柔軟性に富み，患者やスタッフの病衣や制服に装着しても違和感が生じにく 図1 RFIDによる制限区域入退出管理システム1） 図2 スタッフ認証用タグ1） _{図3 新型UHF帯パッシブタグ}

(3)

い．このようなタグを，常時病衣に装着できれば，位置検知のみならず，与薬時の患者認証なども円滑に実施できる．このような特徴から，これ以降このタグをリネンタグと記す．前述のように，一般にUHF帯RFIDタグは，認証距離の拡大に有効と言われている．ただし，図 3のリネンタグは，UHF帯の中でも比較的高い周波数を使用する．このため，高周波帯域特有の様々な障害が生じる恐れもある．本研究では，彩都友紘会病院の協力の下で，実際の医療施設でのリネンタグの運用可能性を実験的に検証した． 3. 実験環境と実験方法 彩都友紘会病院は225床の病床を有している．最上階には図4に示すサンルームと屋上庭園も備えている．本研究の実験では，まず図5(a)に示す地下階の廊下を病棟階の廊下と想定して，徒歩で接近する被験者の検知状況を測定した．具体的には，同図の右側の階段の直前の位置に一対のリーダアンテナを設置し，水平に記された廊下を左方から接近する被験者を検知させ，その状況を測定した．被験者の進行速度は100mm/sとした．次に，図5(b)に示すサンルームでも同様の実験を行った．サンルームは，およそ1500mmの辺4組と同じく2500mmの辺 4組から成る八角形である．ここの最深部に，図4にも見られる屋上庭園に通じるドアがある．また，サンルームに向かっては，5000mmほどの取り付き廊下が設置されている．リーダアンテナはサンルームの出口ドア上方に設置し，取り付き廊下から進入する被験者を検知した．このときも，検知状況を測定した．サンルームにおいても，被験者の進行速度は100mm/sとした．また，地下階およびサンルームの実験にて，リーダアンテナから 500mmと1000mmの位置の電界強度を解析し，安全基準を満たしていることを確認した．本実験で利用したRFIDリーダの出力は1Wである．リーダアンテナは送受信分離型であり，実験では双方を800mm離して設置した．アンテナ中心の地上高は，（a）. 地下階廊下（b）. サンル－ムと取り付き廊下 図5 実験箇所サンル－ム 図4 サンル－ム 図6 タグ装着位置

(4)

2000mmと2400mmに調整できるようにした．被験者には，病衣への装着を想定して，3カ所にタグを装着した．一つは病衣ズボンの裾を想定して地上高150mm の位置に，他の一つはベルト部分を想定して地上高 800mmの位置に，最後の一つは病衣の上着の前身頃を想定して地上高1100mmの位置に装着した．図6にタグの設置位置を示す．○を記した位置にタグが設置されている．図7に地下階廊下に設置した実験機器と，図8にサンルームでの実験の状況を示す． 4. 実験結果 4.1. 地下階廊下実験 地下階廊下での実験結果を図9と図10に示す．図9はリーダアンテナを2000mmの位置に調整した場合であり，図10は同じく2400mmに調整した場合である．アンテナは，前者では俯角-10度（下向き）に，後者では俯角 -20度に設定した．各図の横軸は，リーダアンテナからの水平距離を示す．単位はmmである．両図とも，(a) は地上高150mmのタグの検知状況を，(b)は800mmのタグの，(c)は1100mmのタグの検知状況を示す．灰色の部分がタグが検知された箇所である．実際の実験では，各条件ごとに5回試行した．ただしデータの性質上，単純な加重平均処理などが適さないため，代表的な結果を一例づつ示した．図9と図10より，地下階の廊下についてはリーダアンテナを地上高2000mmに設定した方が良好な結果が得られ，その最大認証距離は11500mmにも及ぶことがわかった．なお，地下階廊下での実験にあたり，リーダアンテナから500mmおよび1000mmの位置で電界強度を観測したが，医療用電気機器としての安全基準値に抵触することはなかった． 4.2. サンルーム実験 サンルームおよびその取り付き廊下での実験結果を図11と図12に示す．4.1の場合と同様に，図11はリーダアンテナを2000mmの位置に調整した場合であり，図12 は同じく2400mmに調整した場合である．アンテナの俯角も，地下階廊下実験の場合に等しい．各図の横軸は，リーダアンテナからの水平距離を示す．両図とも，(a) は地上高150mmのタグの検知状況を，(b)は800mmのタグの，(c)は1100mmのタグの検知状況を示す．灰色の部分がタグが検知された箇所を示している．本結果も代表的な例を示す． 図7 地下階廊下に設置した実験機器 図8 サンル－ムでの実験状況

(5)

図11と図12より，サンルームおよび取り付け廊下においても，リーダアンテナを地上高2000mmに設定した場合で良好な結果が得られた．サンルームの実験結果では，最大認証距離は7000mm程度であった．これは地下階廊下の結果には及ばなかったが，パッシブ型RFIDタグとしては非常に大きな認証距離であった．サンルームの実験でも，リーダアンテナから500mmおよび1000mm の位置で電界強度を観測したが，医療用電気機器としての安全基準値に抵触することはなかった． 5. 考　　察 地下階廊下およびサンルームの実験結果から，パッシブ型RFIDとしては充分に大きな認証距離が得られることがわかった．従来より，UHF帯のパッシブタグは大きな認証距離が得られやすいとされていたが，その場合でも最大で3000mm程度であった．新たに開発したリネ（a）. 地上高0mm （b）. 地上高800mm （c）. 地上高00mm 図9 地下階廊下の検知結果 （リーダアンテナ位置2000mm）（a）. 地上高0mm （b）. 地上高800mm （c）. 地上高1100mm 図11 サンル－ムの検知結果 （リ－ダアンテナ位置2000mm）（a）. 地上高150mm （b）. 地上高800mm （c）. 地上高1100mm 図10 地下階廊下の検知結果 （リ－ダアンテナ位置2400mm）（a）. 地上高150mm （b）. 地上高800mm （c）. 地上高1100mm 図12 サンル－ムの検知結果 （リ－ダアンテナ位置2400mm）

(6)

ンタグでは，地下階廊下で最大で11000mmという認証距離が測定された．サンルームでも7000mmもの認証距離が得られた．いずれの場合にも，リーダアンテナは地上高2000mmで，タグはベルト位置に装着した場合が最も良好な結果を示した．この程度の認証距離が保障されれば，対象者検知と同時にナースステーションから急行して，不慮の事態の発生を抑止できる．サンルームの実験結果が地下階廊下のそれよりも，認証距離という観点から劣った理由としては，その環境構造を一因として考えることができる．サンルームは文字通り陽光を取り込むため，図4，図8からもわかるように，ガラスを多用している．これらのガラスには，破損の際の飛散防止のために，メッシュ状に鋼線が封入されていた．またガラスを保持し，構造的な強度を確保するために鉄骨が多く使用されている．これらの諸金属やガラス面からの輻射波により，干渉など何らかの障害が発生したのではないかと考えられる．また，実験当日は雨天であった．UHF帯も含めて，周波数が高いタグは水分に脆弱であると言われている．このため，雨の影響が小さい地下階では良好な特性が得られたのに対して，サンルームでは相対的に劣った結果が得られたとも考えられる．また，リーダアンテナの設置地上高によっても，認証特性に変化が見られる．地下階廊下，サンルームのいずれの実験においても，地上高2000mmに設置した場合の方が良好な，すなわち大きな認証距離が得られている．地下階の廊下の場合その天井高が2600mmほどであり，リーダアンテナの地上高を2400mmに設定すると，その最上部は天井とほぼ接する．このような条件で信号を発することで，天井からの不要輻射が生じ，それらの干渉により誤認証が発生したと考えられる．これにより，認証距離が短縮したものと考える．サンルームの場合には，正面出口付近には，地上高2600mmほどの位置に，鉄骨による水平な梁が存在している．リーダアンテナの地上高を2400mmに設定すると，アンテナはこの梁に近接する．ここで利用したリーダアンテナの指向性は，アンテナ前方に向かってほぼ円形である．しかし，若干後方にも漏洩する．この漏洩成分が，その後方に位置する鉄骨やガラス材などの影響によって反射し，本来の信号波と干渉することで，認証特性が悪化したのではないかと考える．図9と図10に示した地下階廊下の実験結果では，部分的に認証が途絶する不感帯の存在が認められる．たとえば図9(c)の6500mm付近におよそ500mmほどの不感帯が，また図10(b)の4000mm付近にも700mmほどの不感帯が生じている．これは様々な輻射波が干渉する際に，位相差により，複数の波が相互に相殺することにより生じると考えられる．このような現象は，比較的周波数の高い信号系を狭領域で運用した際に出現する．地下階廊下は幅員が2500mmほどであった．このため天井面や壁面で各種の反射が生じて，結果として不感帯が出現したものと考える．しかし不感帯は不安定であり，その位置についても継続性は小さい．たとえば本実験でも，直後に再度実施した試行では，同一箇所に不感帯が生じることはなかった．たとえばタグを装着した被験者が，微妙に姿勢を変化させても，周囲の電磁環境は大きく変化する．このため，仮に被験者が不感帯に進入しても，ごく短時間後には再び検知される可能性が高い．その時間長は数秒程度であり，被験者すなわち患者を見失う可能性は小さい． 6. おわりに 入院病棟では，患者の行動管理も課題の一つである．しかし現在の看護環境では，それらすべてに対してマンパワを配分できない．このような場合にRFIDタグは，効果的なツールとなる．ただし旧来のタグでは認証距離が小さく，ここで求められるような用途には適していなかった．今回評価対象とした新型リネンタグは，パッシブ型であるにも関わらず大きな認証距離を示した．これは，小さな認証距離で十分な場合には，リーダの出力の縮小で対応できることを示している．すなわち，ここで評価したリネンタグを医療環境に投入すれば，これまでの個体認証メディアであったバーコードで実現し得なかったほとんどの要求に対応可能となる．このような仕様のタグを積極的に医療環境に応用することで，患者の安全性が高い水準で保持されると考える． 参考文献 1）保坂良資：無電源スタッフ用マーカを用いたドア制御による痴呆症老人の施設内徘徊抑止，計測自動制御学会論文集，第37巻-8号，pp. 704-712（2001）
