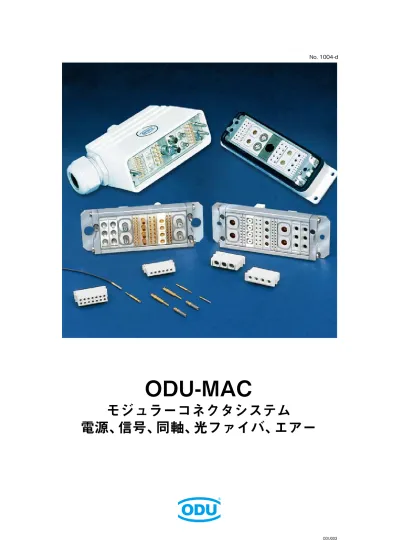

ODU-MAC

モジュラーコネクタシステム

電源、信号、同軸、光ファイバ、エアー

全ての寸法単位は mm です。 全ての図はイラストまたは写真です。 カタログの内容は予告なく変更する場合があります。

アップされています。

www.odu.de

www.odu-usa.com

UL ファイル番号 E110586

もくじ

ページ

ODU・MAC 製品概要

2 − 5

ODU・MAC モジュール（マウントボディ、コンタクト、テクニカルデータ）

6 − 33

ODU・MAC アルミフレーム

34 − 39

ODU・MAC DIN ハウジング

40 − 49

ODU・MAC 圧着工具

50 − 60

テクニカルインフォメーション

61 − 64

ODU・MAC アプリケーション例

65 − 68

技術記事

69 − 76

ODU カタログラインナップ

77

製品概要：

ODU・MAC コネクタシステムは、フレーム、マウントボディ（絶縁体）

、コンタクトピン（圧着タイプで取り外

し可能、電源用、信号用、高周波用など多種）から構成されています。モジュールはアプリケーションによってフ

レーム内で自由に配列できます。ユニット幅は 2.54mm（0.1インチ）の倍数です。ガイドピン、ガイドブッシン

グにより正確なかん合が可能です。

アルミフレーム

このフレームは 2つのエンドパーツと 2本のガイド

付きレールで構成されています。通常、ソケットパー

トは固定され、プラグパートはフローティング設置さ

れます。このフレームは 3から 60ユニットまで使用

することができます。10極のモジュールであれば、

600極のコネクタとなります。

DIN ハウジング

ロック付き DIN ハウジングで ODU − MAC を使用す

ることも可能です。4サイズあり、サイズ 1では 10ユ

ニット、サイズ 4では 34ユニット使用可能です。サイ

ズ 4では最大 340極のコネクタになります。

ロッキングスピンドル付き DIN ハウジング

DIN ハウジングをより使いやすくするために、ロッキ

ングスピンドルが開発されました。これによりスムー

ズな着脱が、一ひねりの動作で可能となります。

このロッキングスピンドルは特に多極コネクタの着

脱用に準備されました。スピンドルの正確性により、

20,000回以上の着脱が可能です。

スプリングワイヤーコンタクトの概念

スプリングワイヤーコンタクトはオットー・ドュンケ

ル氏の発明です。図はスプリングワイヤーソケット及

びソリッドピンです。

ソケットには多数のスプリングワイヤーが配置されて

います。スプリングワイヤーは挿抜方向に平行です。片

端がソケットの底部で固定され、もう一方は自由に動け

るフレキシブルな籠のような形です。スプリングワイ

ヤーは互いに独立にプラグピンの表面と接触点を作り

ます。

この配置により、かん合状態において、プラグピンの表

面全体に一定の接触圧を作り出します。1.02mm のス

プリングワイヤーソケットには 15本のスプリングワイ

ヤーが使用されています。スプリングワイヤーの数は

コンタクトのサイズが大きくなるほど増加します。こ

れにより、プラグとソケットの間に多くの接触点がで

き、大きな接触面となって大電流を流すことが可能と

なります。スプリングワイヤーソケットは、φ 0.76mm

からφ50mm 以上のものまであり、ソルダータイプ、圧

着タイプ、雄ねじ付きタイプが供給可能です。

コンタクトピンはマウントボディ内のミリタリータイ

プのロック金具によって保持されます。

スプリングワイヤーコンタクトの優れた点は：

¯ 非常に高い信頼性

¯ 低い接触抵抗

¯ 大きな許容電流

¯ 優れた耐振動性

¯ 低い挿抜力

¯ 着脱回数の多さ

¯ 長寿命

¯ 着脱回数 100,000 回

ソケット

スプリングワイヤー

表面処理

（メッキ）

コンタクト表面

プラグ

クリップ

モジュール

マウントボディ（モジュール）は現在 23種類（サイ

ズ、極数など）あります。図はほんの一例です。マウン

トボディは UL-94 V0のグラスファイバー強化ポリエ

ステル製です。モジュールのユニット幅は 2.54mm で、

各々のモジュールはこの倍数幅になります。

コンタクトピンは、マウントボディの後ろからワン

タッチで装着でき、引抜き工具により簡単に取り外し

可能です。フレームのレールがマウントボディの溝に

はまり固定されます。

ロック金具の原理

図はマウントボディ内のコンタクトピンです。コンタ

クトピンはマウントボディの後方から挿入します。コ

ンタクトピンのフランジ部がロック金具を通り過ぎた

ところでロック金具が拡がりコンタクトピンがロック

されます。コンタクトピンの引抜きは引抜き工具によ

り簡単に行えます。このタイプのロック金具とマウン

トボディは生産コストがかかりますが、ミリタリース

タイルのコンタクト保持システムは非常に意味のある

ものです。高電圧仕様が必要な場合に隣接するコンタ

クトピンを空にして使用するなど、固定式のコンタク

トには無いアドバンテージを持っています。

ODU MAC モジュール一覧

モジュール

10 極

（マシンコンタクト）

10 極

（スタンプコンタクト）

6 極 /10 極

1ユニット

（＝ 2.54mm）

1ユニット

（＝ 2.54mm）

1ユニット

（＝ 2.54mm）

電気使用（VDE 準拠）

ユニット / 幅

極数

定格電圧：

250V

定格サージ：

1500V

汚染度：

2

着脱回数：

約 10万回

定格電圧：

32V

定格サージ：

1500V

汚染度：

2

着脱回数：

約 5 千回

定格電圧 ：

50V

定格サージ：

1500V

汚染度：

2

ページ

10

11

12

6 極

14 極

5 極

4 極

2ユニット

（＝ 5.08mm）

3 ユニット

（＝ 7.62mm）

2ユニット

（＝ 5.08mm）

3 ユニット

（＝ 7.62mm）

定格電圧：

200V

定格サージ：

2500V

汚染度：

2

着脱回数：

約 10万回

定格電圧：

160V

定格サージ：

2500V

汚染度：

2

着脱回数：

約 10万回

定格電圧：

250V

定格サージ：

2500V

汚染度：

2

着脱回数：

約 10万回

定格電圧：

320V

定格サージ：

2500V

汚染度：

2

着脱回数：

約 10万回

13

14

15

16

3 極

2 極

4 極

高電圧用

5 ユニット

（＝ 12.7mm）

5 ユニット

（＝ 12.7mm）

3 ユニット

（＝ 7.62mm）

定格電圧：

250V

定格サージ：

2500V

汚染度：

2

着脱回数：

約 10万回

定格電圧：

250V

定格サージ：

2500V

汚染度：

2

着脱回数：

約 10万回

定格電圧：

2500V

定格サージ：

10000V

汚染度：

2

着脱回数：

約 10万回

18

19

20

3 極

3 ユニット

（＝ 7.62mm）

定格電圧：

250V

定格サージ：

2500V

汚染度：

2

着脱回数：

約 10万回

17

ODU MAC モジュール一覧

モジュール

2 極

大電流

4 極

50Ω同軸

非磁性体

2 極

50Ω同軸

6 ユニット

（＝ 15.24mm）

3 ユニット

（＝ 7.62mm）

5 ユニット

（＝ 12.7mm）

電気使用（VDE 準拠）

ユニット / 幅

極数

定格電圧：

500V

定格サージ：

4000V

汚染度：

2

着脱回数：

約 5 千回

周波数帯：

0-1.2GHz

着脱回数：

約 6万回

周波数帯：

0-2.5GHz

着脱回数：

約 10万回

ページ

21

22

23

ODU MAC モジュール一覧

モジュール

2 極

50Ω同軸

SMA 接続

2 極

50Ω同軸

非磁性体

高電圧

2 極

75Ω同軸

2 極

エアーカプラ

1 極 /2 極

エアーカプラ

2 極

POF 光ファイバ

5 極

POF 光ファイバ

5 ユニット

（＝ 12.7mm）

5 ユニット

（＝ 12.7mm）

5 ユニット

（＝ 12.7mm）

5 ユニット

（＝ 12.7mm）

8 ユニット

（＝ 20,32mm）

16 ユニット

（＝ 40.64mm）

5 ユニット

（＝ 12.7mm）

2ユニット

（＝ 5.08mm）

電気使用（VDE 準拠）

ユニット / 幅

極数

周波数帯：

0-9GHz

着脱回数：

約 10万回

周波数帯：

0-0.25GHz

着脱回数：

約 10万回

周波数帯：

0-2GHz

着脱回数：

約 10万回

チューブ経：

最大 4mm

着脱回数：

約 5 千回

チューブ経：

最大 6mm

着脱回数：

約 5 千回

挿入損失：

約 1.5dB/670nm

着脱回数：

約 10万回

挿入損失：

約 1.5dB/670nm

着脱回数：

約 4万回

ページ

24

25

26

27

28

29

30

ODU MAC モジュール一覧

モジュール

多極

シールド付きモジュール

インサートサイズ 0

5 ユニット

（＝ 12.7mm）

電気使用（VDE 準拠）

ユニット / 幅

極数

着脱回数：

約 5 千回

ページ

31

多極

シールド付きモジュール

インサートサイズ 1

6 ユニット

（＝ 15.24mm）

着脱回数：

約 5 千回

32

9 1 2,54 22,86 = = 30 Steckseite 4 5, 2 1, 0 1 30 4 5, 2 X Einstellmaß für 8-Punkt-Quetschzange

Isolierkörper 10polig

Zwischenstück

Blindpfropfen

8 ) ki n hc et t öl ni E i e b( )ti e h ni E 1( 電流値は単極で使用の場合の値です。複数のピンを使用する 場合は VDE0298に従い低減して下さい。 引抜き工具 1 圧着方法は P56/57 参照 * 非磁性タイプはお問い合わせください。 引抜き工具 2 （1 ユ ニ ッ ト） （1 ユ ニ ッ ト） （P C B タ イ プ ）

マウントボディ 10 極

かん合面

_スペーサ

_{ブランクピン}

10 極−φ 0.76

（マシンコンタクト）

1) _{P61 参照} 2) _{P64 参照}

定格電圧

（VDE）

1)

定格電圧：

250 V

40 V

定格サージ電圧：

1500 V

1500 V

汚染度：

2

3

定格電圧

（MIL）

2)

定格電圧：

500 V

試験電圧：

1500 V

トータル挿入力

（平均）

：

14.7N/ マウントボディ

トータル引抜き力

（平均）

：

11.7N/ マウントボディ

コンタクト径：

0.76mm

コンタクト表面処理：

金メッキ

0.75μ m

下地ニッケルメッキ

1.25μ m

材質：

マウントボディ：

グラスファイバー強化ポリエステル

UL-94 V0

コンタクトボディ：

銅合金

スプリングワイヤー：

ベリリウム銅

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 100,000 回

250℃対応のコンタクト、マウントボディも特注可能です。

マウントボディ スペーサ プラグピン * アースプラグピン * ソケットピン * プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン ブランクピン 引抜き工具 1 引抜き工具 2 611 122 110 923 000 611 122 111 923 000 180 361 000 307 000 180 381 000 307 000 170 361 700 207 000 180 540 000 307 000 180 570 000 307 000 170 540 700 207 000 180 850 000 307 000 180 851 000 307 000 170 850 700 207 000 021 341 123 323 000 087 170 361 000 000 087 611 001 001 000 AWG 22 AWG 22 AWG 22 AWG 24/28 AWG 24/28 AWG 24/28 PCB ソルダーピン Ø 0.76 最大電流 (A) ケーブルサイズ 0.38 0.38 0.38 0.08/0.25 0.08/0.25 0.08/0.25 電線サイズ (m㎡) 型番 5.0 5.0 5.0 1.5 1.5 1.5 5.0 5.0 5.0 接触抵抗 (mΩ) 平均 3.8 3.8 3.8 3.8 3.8 3.8 3.8 3.8 3.8

定格電圧

（VDE）

1)

定格電圧：

32V

10V

定格サージ電圧：

1500 V

1500 V

汚染度：

2

3

定格電圧

（MIL）

2)

定格電圧：

450V

試験電圧：

1350 V

トータル挿入力

（平均）

：

5.0N/ マウントボディ

トータル引抜き力

（平均）

：

4.8N/ マウントボディ

コンタクト径：

0.7mm

コンタクト表面処理：

ターミネーション部 スズメッキ 3μ m

コンタクト表面処理：

コンタクト部 金メッキ 0.75μ m

材質：

マウントボディ：

グラスファイバー強化ポリエステル 

UL-94 V0

コンタクトボディ：

CuSn6

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 5,000 回

10 極−φ 0.7

（スタンプコンタクト）

電流値は単極で使用の場合の値です。複数のピンを使用する 場合は VDE0298に従い低減して下さい。

マウントボディ 10 極

（ソケット）

マウントボディ 10 極

（プラグ）

スペーサ

ソケット 0.7

プラグ 0.7

（1 ユニット） （1ユニット） （1 ユニット） 圧着方法は P56/57 参照 10 極スタンプコンタクトタイプと10 極マシン コンタクトタイプは互換性がありません。 （かん合できません） * 梱包形態（圧着タイプ） .51 ＝ 500 個テープ .52 ＝ 900 個テープ .54 ＝ 5000 個テープ .55 ＝ 10000 個テープ .50 ＝ 20000 個テープ 1) _{P61 参照} 2) _{P64 参照}

コンタクトピンは引抜けません。

22 マウントボディ（ソケット） マウントボディ（プラグ） マウントボディ（PCB 用ソケット） スペーサ プラグピン ソケットピン プラグピン ソケットピン 610 158 110 923 000 611 158 110 923 000 610 158 010 923 000 611 122 111 923 000 186 080 103 535 1..* 176 082 103 535 1..* 186 080 103 535 2..* 176 082 103 535 2..* 26/28 26/28 22/24 22/24 最大電流 (A) ケーブルサイズ 型番 3.5 3.5 4.5 4.5 接触抵抗 (mΩ) 平均 3.8 3.8 3.8 3.8 0.15/0.08 0.15/0.08 0.38/0.25 0.38/0.25 電線サイズ (m㎡) PCB タイプ

PCB 用、ワイヤーラップ用、IDC コネクタ用

6 極−φ 0.76

10 極−φ 0.76

22,86 2,54 Ø 0,64 Ø 0,64 9 15 8 15 0,64 0,64 2,54 22,86 = = 30 2,54

プラグ

ソケット

（1 ユ ニ ッ ト）

定格電圧

（VDE）

1)

定格電圧：

50 V

20 V

定格サージ電圧：

1500 V

1500 V

汚染度：

2

3

定格電圧

（MIL）

2)

定格電圧：

500 V

試験電圧：

1500 V

トータル挿入力

（平均）

：

7.7N/ マウントボディ

トータル引抜き力

（平均）

：

7.1N/ マウントボディ

コンタクト径：

0.76mm

コンタクト表面処理：

金メッキ

0.75μ m

下地ニッケルメッキ

1.25μ m

材質：

マウントボディ：

グラスファイバー強化ポリエステル

UL-94 V0

コンタクトボディ：

銅合金

スプリングワイヤー：

ベリリウム銅

使用温度：

− 40℃∼＋ 105℃

10 極 プラグ ソケット 611 146 010 923 000 610 146 010 923 000 ● ● 1) _{P61 参照} 2) _{P64 参照} 6 極 611 146 006 923 000 610 146 006 923 000 ● ● ● ● PCB 用 IDC 用 ワイヤー ラップ用

9 1 3,81 19,05 = = 30 Steckseite 8 0, 5 X Einstellmaß für 8-Punkt-Quetschzange 1, 0 1 8 ) ki n hc et t öl ni E i e b( 30 8 0, 5 引抜き工具 1 引抜き工具 2 （2 ユ ニ ッ ト） （2 ユ ニ ッ ト） （P C B タ イ プ ） かん合面

6 極−φ 1.02

定格電圧

（VDE）

1)

定格電圧：

200V

63V

定格サージ電圧：

2500V

2500V

汚染度：

2

3

定格電圧

（MIL）

2)

定格電圧：

850V

試験電圧：

2550V

トータル挿入力

（平均）

：

7.9N/ マウントボディ

トータル引抜き力

（平均）

：

7.1N/ マウントボディ

コンタクト径：

1.02mm

コンタクト表面処理：

金メッキ

0.75μ m

下地ニッケルメッキ

1.25μ m

材質：

マウントボディ：

グラスファイバー強化ポリエステル

UL-94 V0

コンタクトボディ：

銅合金

スプリングワイヤー：

ベリリウム銅

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 100,000 回

250℃対応のマウントボディも特注可能です。

ブランクピン

スペーサ

マウントボディ 6 極

電流値は単極で使用の場合の値です。複数のピンを使用する 場合は VDE0298に従い低減して下さい。 圧着方法は P56/57 参照 * 非磁性タイプはお問い合わせください。 1) _{P61 参照} 2) _{P64 参照} マウントボディ スペーサ プラグピン * アースプラグピン * ソケットピン * プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン ブランクピン 引抜き工具 1 引抜き工具 2 611 123 106 923 000 611 123 111 923 000 180 362 000 307 000 180 382 000 307 000 170 362 700 207 000 180 544 000 307 000 180 574 000 307 000 170 544 700 207 000 180 818 000 307 000 180 819 000 307 000 170 818 700 207 000 021 341 124 923 000 087 170 362 000 000 087 611 001 001 000 AWG 20/22 AWG 20/22 AWG 20/22 AWG 24/28 AWG 24/28 AWG 24/28 PCB ソルダーピン Ø 0.76 最大電流 (A) ケーブルサイズ 型番 6.0 6.0 6.0 2.0 2.0 2.0 6.0 6.0 6.0 接触抵抗 (mΩ) 平均 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 0.50/0.38 0.50/0.38 0.50/0.38 0.25/0.08 0.25/0.08 0.25/0.08 電線サイズ (m㎡)

引抜き工具 1 引抜き工具 2 9 1 3,65 21,9 = = 30 Steckseite 2 6, 7 1, 0 1 X Einstellmaß für 8-Punkt-Quetschzange

Isolierkörper 14polig

Zwischenstück

Blindpfropfen

8 ) ki n hc et t öl ni E i e b( 5, 3 30 2 6, 7 （3 ユ ニ ッ ト） （3 ユ ニ ッ ト）

マウントボディ 14 極

スペーサ

ブランクピン

かん合面 （P C B タ イ プ ）

14 極−φ 1.02

定格電圧

（VDE）

1)

定格電圧：

160V

32V

定格サージ電圧：

2500V

2500V

汚染度：

2

3

定格電圧

（MIL）

2)

定格電圧：

950V

試験電圧：

2850V

トータル挿入力

（平均）

：

17,2N/ マウントボディ

トータル引抜き力

（平均）

：

15,4N/ マウントボディ

コンタクト径：

1.02mm

コンタクト表面処理：

金メッキ

0.75μ m 

下地ニッケルメッキ

1.25μ m

材質：

マウントボディ：

グラスファイバー強化ポリエステル

UL-94 V0

コンタクトボディ：

銅合金

スプリングワイヤー：

ベリリウム銅

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 100,000 回

250℃対応のマウントボディも特注可能です。

電流値は単極で使用の場合の値です。複数のピンを使用する 場合は VDE0298に従い低減して下さい。 圧着方法は P56/57 参照 * 非磁性タイプはお問い合わせください。 1) _{P61 参照} 2) _{P64 参照} マウントボディ スペーサ プラグピン * アースプラグピン * ソケットピン * プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン ブランクピン 引抜き工具 1 引抜き工具 2 611 130 114 923 000 611 130 111 923 000 180 362 000 307 000 180 382 000 307 000 170 362 700 207 000 180 544 000 307 000 180 574 000 307 000 170 544 700 207 000 180 818 000 307 000 180 819 000 307 000 170 818 700 207 000 021 341 124 923 000 087 170 362 000 000 087 611 001 001 000 AWG 20/22 AWG 20/22 AWG 20/22 AWG 24/28 AWG 24/28 AWG 24/28 PCB ソルダーピン Ø 1.02 最大電流 (A) ケーブルサイズ 型番 6.0 6.0 6.0 2.0 2.0 2.0 6.0 6.0 6.0 接触抵抗 (mΩ) 平均 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 0.50/0.38 0.50/0.38 0.50/0.38 0.25/0.08 0.25/0.08 0.25/0.08 電線サイズ (m㎡)

スペーサ

ブランクピン

引抜き工具 1 9 1 5,08 20,32 = = 30 Steckseite 8 0, 5 X Einstellmaß für 8-Punkt-Quetschzange 1, 2 1

Isolierkörper 5polig

Zwischenstück

Blindpfropfen

8 ) ki n hc et t öl ni E i e b( 30 8 0, 5 （2 ユ ニ ッ ト） （2 ユ ニ ッ ト）

マウントボディ 5 極

かん合面 （P C B タ イ プ ）

5 極−φ 1.5

定格電圧

（VDE）

1)

定格電圧：

250V

40V

定格サージ電圧：

2500V

2500V

汚染度：

2

3

定格電圧

（MIL）

2)

定格電圧：

750V

試験電圧：

2250V

トータル挿入力

（平均）

：

12.2N/ マウントボディ

トータル引抜き力

（平均）

：

10.7N/ マウントボディ

コンタクト径：

1.5mm

コンタクト表面処理：

金メッキ

0.75μ m

下地ニッケルメッキ

1.25μ m

スプリングワイヤー表面処理：

銀メッキ

6μ m

材質：

マウントボディ：

グラスファイバー強化ポリエステル

UL-94 V0

コンタクトボディ：

銅合金

スプリングワイヤー：

CuSn

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 100,00 回

250℃対応のマウントボディも特注可能です。

電流値は単極で使用の場合の値です。複数のピンを使用する 場合は VDE0298に従い低減して下さい。 圧着方法は P56/57 参照 * 非磁性タイプはお問い合わせください。 1) _{P61 参照} 2) _{P64 参照} マウントボディ 5 極 スペーサ プラグピン * アースプラグピン * ソケットピン * プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン ブランクピン 引き抜き工具 1 ストレートタイプ 引き抜き工具 1 ライトアングルタイプ 引き抜き工具 2 611 124 105 923 000 611 124 111 923 000 180 363 000 307 000 180 383 000 307 000 170 363 700 201 000 180 543 000 307 000 180 573 000 307 000 170 543 700 201 000 180 545 000 307 000 180 575 000 307 000 170 545 700 201 000 180 541 000 307 000 180 571 000 307 000 170 541 700 201 000 180 857 000 307 000 180 856 000 307 000 170 857 700 201 000 180 539 000 307 000 180 569 000 307 000 170 539 700 201 000 021 341 125 923 000 087 170 138 000 000 087 170 363 000 000 087 611 001 001 000 AWG 14 AWG 14 AWG 14 AWG 16 AWG 16 AWG 16 AWG 18 AWG 18 AWG 18 AWG 20/22 AWG 20/22 AWG 20/22 AWG 24/28 AWG 24/28 AWG 24/28 PCB ソルダーピン Ø 1.5 最大電流 (A) ケーブルサイズ 型番 18.0 18.0 18.0 15.0 15.0 15.0 13.0 13.0 13.0 7.5 7.5 7.5 2.0 2.0 2.0 18.0 18.0 18.0 接触抵抗 (mΩ) 平均 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 1.50 1.50 1.50 1.00 1.00 1.00 0.50/0.38 0.50/0.38 0.50/0.38 0.25/0.08 0.25/0.08 0.25/0.08 （写真のタイプ） 電線サイズ (m㎡) 引抜き工具 2

19 6,35 19,05 = = 30 Steckseite 7,62 12,1 8 (be i E inl ö ttechn ik) 30 7,62 （3 ユ ニ ッ ト） （3 ユ ニ ッ ト） （P C B タ イ プ ）

マウントボディ 4 極

かん合面

スペーサ

ブランクピン

引抜き工具 1 引抜き工具 2

4 極−φ 2.41

定格電圧

（VDE）

1)

定格電圧：

320V

160V

定格サージ電圧：

2500V

2500V

汚染度：

2

3

定格電圧

（MIL）

2)

定格電圧：

1100V

試験電圧：

3300V

トータル挿入力

（平均）

：

19.6N/ マウントボディ

トータル引抜き力

（平均）

：

15.5N/ マウントボディ

コンタクト径：

2.41mm

コンタクト表面処理：

銀メッキ

6μ m

材質：

マウントボディ：

グラスファイバー強化ポリエステル

UL-94 V0

コンタクトボディ：

銅合金

スプリングワイヤー：

CuSn

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 100,000 回

電流値は単極で使用の場合の値です。複数のピンを使用する 場合は VDE0298に従い低減して下さい。 AWG12はφ 0.32× 37本撚を使用して下さい。その他のケーブルは適合しない場合があります。 * 非磁性タイプはお問い合わせください。 圧着方法は P56/57 参照 1) _{P61 参照} 2) _{P64 参照} マウントボディ 4 極 スペーサ プラグピン アースプラグピン ソケットピン プラグピン * アースプラグピン * ソケットピン * プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン ブランクピン 引き抜き工具 1 ストレートタイプ 引き抜き工具 1 ライトアングルタイプ 引き抜き工具 2 611 126 104 923 000 611 126 111 923 000 180 365 000 301 000 180 385 000 301 000 170 365 100 201 000 180 910 000 301 000 180 911 000 301 000 170 910 100 201 000 182 607 000 301 000 182 604 000 301 000 172 604 100 201 000 182 606 000 301 000 182 603 000 301 000 172 603 100 201 000 182 608 000 301 000 182 605 000 301 000 172 605 100 201 000 180 820 000 301 000 180 821 000 301 000 170 820 100 201 000 021 341 127 923 000 087 170 139 000 000 087 170 365 000 000 087 611 001 001 000 AWG 12 AWG 12 AWG 12 AWG 14 AWG 14 AWG 14 AWG 18 AWG 18 AWG 18 AWG 20/22 AWG 20/22 AWG 20/22 PCB ソルダーピン Ø 2.4 最大電流 (A) ケーブルサイズ 型番 23.0 23.0 23.0 23.0 23.0 23.0 18.0 18.0 18.0 13.0 13.0 13.0 7.5 7.5 7.5 23.0 23.0 23.0 接触抵抗 (mΩ) 平均 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6 2.50 2.50 2.50 1.50 1.50 1.50 1.00 1.00 1.00 0.50/0.38 0.50/0.38 0.50/0.38 （写真のタイプ） 電線サイズ (m㎡)

引抜き工具 2 19 7,62 15,24 = = 30 Steckseite 7,62 12,1 30 7,62 電流値は単極で使用の場合の値です。複数のピンを使用する 場合は VDE0298に従い低減して下さい。 マウントボディ 3 極 スペーサ プラグピン アースプラグピン ソケットピン プラグピン * アースプラグピン * ソケットピン * プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン ブランクピン 引き抜き工具 1 ストレートタイプ 引き抜き工具 1 ライトアングルタイプ 引き抜き工具 2 611 127 103 923 000 611 127 111 923 000 182 980 000 301 000 182 981 000 301 000 172 978 100 201 000 180 366 000 301 000 180 386 000 301 000 172 366 100 201 000 180 546 000 301 000 180 576 000 301 000 170 546 100 201 000 182 582 000 301 000 182 583 000 301 000 172 582 100 201 000 182 584 000 301 000 182 585 000 301 000 172 584 100 201 000 182 586 000 301 000 182 587 000 301 000 172 586 100 201 000 021 341 128 923 000 087 170 136 000 000 087 170 366 000 000 087 611 001 001 000 AWG 14 AWG 14 AWG 14 AWG 18 AWG 18 AWG 18 AWG 20/22 AWG 20/22 AWG 20/22 最大電流 (A) ケーブルサイズ 型番 40.0 40.0 40.0 30.0 30.0 30.0 26.0 26.0 26.0 18.0 18.0 18.0 13.0 13.0 13.0 7.5 7.5 7.5 接触抵抗 (mΩ) 平均 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.4 0.4 0.4 6.00 6.00 6.00 4.00 4.00 4.00 2.50 2.50 2.50 1.50 1.50 1.50 1.00 1.00 1.00 0.50/0.38 0.50/0.38 0.50/0.38 （写真のタイプ） 電線サイズ (m㎡) （3 ユ ニ ッ ト） （3 ユ ニ ッ ト）

マウントボディ 3 極

かん合面

_スペーサ

_{ブランクピン}

3 極−φ 3.0

定格電圧

（VDE）

1)

定格電圧：

250V

100V

定格インパルス電圧：

2500V

2500V

汚染度：

2

3

定格電圧

（MIL）

2)

定格電圧：

1200V

試験電圧：

3600V

トータル挿入力

（平均）

：

23.1N/ マウントボディ

トータル引抜き力

（平均）

：

19.6N/ マウントボディ

コンタクト径：

3.0mm

コンタクト表面処理：

銀メッキ

6μ m

材質：

マウントボディ：

グラスファイバー強化ポリエステル

UL-94 V0

コンタクトボディ：

銅合金

スプリングワイヤー：

CuSn

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 100,000 回

圧着方法は P56/57 参照 1) _{P61 参照} 2) _{P64 参照} 引抜き工具 1

31 8,89 17,78 = = 30 Steckseite 12,7 17 30 12,7 引抜き工具 2 （5 ユ ニ ッ ト） （5 ユ ニ ッ ト）

マウントボディ 3 極

かん合面

スペーサ

ブランクピン

引抜き工具 1

3 極−φ 4.0

定格電圧

（VDE）

1)

定格電圧：

250V

160V

定格インパルス電圧：

2500V

2500V

汚染度：

2

3

定格電圧

（MIL）

2)

定格電圧：

1250V

試験電圧：

3750V

トータル挿入力

（平均）

：

27.3N/ マウントボディ

トータル引抜き力

（平均）

：

32.9N/ マウントボディ

コンタクト径：

4.0mm

コンタクト表面処理：

銀メッキ

6μ m

材質：

マウントボディ：

グラスファイバー強化ポリエステル

UL-94 V0

コンタクトボディ：

銅合金

スプリングワイヤー：

CuSn

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 100,000 回

圧着方法は P56/57 参照 1) _{P61 参照} 2) _{P64 参照} 電流値は単極で使用の場合の値です。複数のピンを使用する 場合は VDE0298に従い低減して下さい。 マウントボディ 3 極 スペーサ プラグピン アースプラグピン ソケットピン ブランクピン 引抜き工具 1 引抜き工具 2 611 128 103 923 000 611 128 111 923 000 180 367 000 301 000 180 387 000 301 000 170 367 100 201 000 021 341 129 923 000 087 170 367 000 000 087 611 001 001 000 6.00 6.00 6.00 最大電流 (A) 型番 40 40 40 接触抵抗 (mΩ) 平均 0.28 0.28 0.28 電線サイズ (m㎡)

31 12,7 30 Steckseite 12,7 17 30 12,7 引抜き工具 1 （5 ユ ニ ッ ト） （5 ユ ニ ッ ト）

マウントボディ 2 極

かん合面

スペーサ

ブランクピン

2 極−φ 5.0

定格電圧

（VDE）

1)

定格電圧：

250V

160V

定格インパルス電圧：

2500V

2500V

汚染度：

2

3

定格電圧

（MIL）

2)

定格電圧：

1250V

試験電圧：

3750V

トータル挿入力

（平均）

：

25.2N/ マウントボディ

トータル引抜き力

（平均）

：

23.9N/ マウントボディ

コンタクト径：

5.0mm

コンタクト表面処理：

銀メッキ

6μ m

材質：

マウントボディ：

グラスファイバー強化ポリエステル

UL-94 V0

コンタクトボディ：

銅合金

スプリングワイヤー：

CuSn

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 100,000 回

電流値は単極で使用の場合の値です。複数のピンを使用する 場合は VDE0298に従い低減して下さい。 圧着方法は P56/57 参照 1) _{P61 参照} 2) _{P64 参照} マウントボディ 2 極 スペーサ プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン ブランクピン 引き抜き工具 611 129 102 923 000 611 129 111 923 000 182 891 000 301 000 182 892 000 301 000 172 891 100 201 000 180 490 000 301 000 180 491 000 301 000 170 490 100 201 000 180 369 000 301 000 180 389 000 301 000 170 369 100 201 000 021 341 130 923 000 087 170 391 000 000 最大電流 (A) 型番 90 90 90 60 60 60 34 34 34 接触抵抗 (mΩ) 平均 0.21 0.21 0.21 0.21 0.21 0.21 0.21 0.21 0.21 16.00 16.00 16.00 10.00 10.00 10.00 4.00 4.00 4.00 電線サイズ (m㎡)

30,2 _30,2 6 7,62 7,62 3 E inhe iten 7,62 3 E inhe iten 6,2 18,6 30 6,2 18,6 12,1 3 E inhe iten

マウントボディ ソケット 4 極

マウントボディ プラグ 4 極

（3 ユ ニ ッ ト） （3 ユ ニ ッ ト） （3 ユ ニ ッ ト）

スペーサ

ブランクピン

4 極−φ 1.5

高電圧タイプ

引抜き工具 2

定格電圧

（VDE）

1)

定格電圧：

2500V

1000V

定格インパルス電圧：

10000V

8000V

汚染度：

2

3

定格電圧

（MIL）

2)

定格電圧：

2500V

試験電圧：

7500V

トータル挿入力

（平均）

：

12.2N/ マウントボディ

トータル引抜き力

（平均）

：

10.7N/ マウントボディ

コンタクト径：

1.5mm

コンタクト表面処理：

金メッキ

0.75μ m

下地ニッケルメッキ

1.25μ m

材質：

マウントボディ：

グラスファイバー強化ポリエステル

UL-94 V0

コンタクトボディ：

銅合金

スプリングワイヤー：

CuSn

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 100,000 回

圧着方法は P56/57 参照 * 非磁性タイプはお問い合わせください。 1) _{P61 参照} 2) _{P64 参照} 引抜き工具 1 マウントボディ（ソケット） マウントボディ（プラグ） スペーサ プラグピン * アースプラグピン * ソケットピン * プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン プラグピン アースプラグピン ソケットピン ブランクピン 引抜き工具 1 引抜き工具 2 610 159 104 923 000 611 159 104 923 000 611 126 111 923 000 180 363 000 307 000 180 383 000 307 000 170 363 700 201 000 180 543 000 307 000 180 573 000 307 000 170 543 700 201 000 180 545 000 307 000 180 575 000 307 000 170 545 700 201 000 180 541 000 307 000 180 571 000 307 000 170 541 700 201 000 180 857 000 307 000 180 856 000 307 000 170 857 700 201 000 180 539 000 307 000 180 569 000 307 000 170 539 700 201 000 021 341 125 923 000 087 170 137 000 000 087 611 001 001 000 AWG 14 AWG 14 AWG 14 AWG 16 AWG 16 AWG 16 AWG 18 AWG 18 AWG 18 AWG 20/22 AWG 20/22 AWG 20/22 AWG 24/28 AWG 24/28 AWG 24/28 PCB ソルダーピン Ø 1.5 最大電流 (A) ケーブルサイズ 型番 18.0 18.0 18.0 15.0 15.0 15.0 13.0 13.0 13.0 7.5 7.5 7.5 2.0 2.0 2.0 18.0 18.0 18.0 接触抵抗 (mΩ) 平均 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95 1.50 1.50 1.50 1.00 1.00 1.00 0.50/0.38 0.50/0.38 0.50/0.38 0.25/0.08 0.25/0.08 0.25/0.08 電線サイズ (m㎡) 電流値は単極で使用の 場 合の 値です。複 数の ピンを使用する場合は VDE0298に従い 低 減 して下さい。

取り外し工具

2 極マウントボディ

2 極ー大電流コンタクト

（ラメラタイプ）

定格電圧

（VDE）

1)

定格電圧：

500V

250V

定格インパルス電圧：

4000V

4000V

汚染度：

2

3

定格電圧

（MIL）

2)

定格電圧：

900V

試験電圧：

2700V

トータル挿入力

（平均）

：

80.0N/ マウントボディ

トータル引抜き力

（平均）

：

80.0N/ マウントボディ

コンタクト径：

8.0mm

コンタクト表面処理：

銀メッキ

6μ m

材質：

マウントボディ：

グラスファイバー強化ポリエステル

UL-94 HB

コンタクトボディ：

銅合金

スプリングワイヤー：

ベリリウム銅

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 5,000 回

ラメラタイプについて

ODU ラメラコンタクトはスプリングワイヤーコンタクトに比べ接触

点が少なくなっています。着脱回数は約 5,000 回です。

* 非磁性体も特注対応可能です。 1) _{P61 参照} 2) _{P64 参照} マウントボディ プラグピン ソケットピン プラグピン ソケットピン 引き抜き工具 611 161 102 923 000 181 874 100 200 000 178 874 100 201 000 181 875 100 200 000 178 875 100 201 000 087 611 002 001 000 最大電流 (A) 型番 100 100 接触抵抗（m Ω）平均 0.3 0.3 0.3 0.3 25.00 25.00 16.00 16.00 電線サイズ（m㎡）

ソケット

ピン

キャリア

ラメラ

断面図 A - A

かん合前

かん合時

かん合面 （6 ユ ニ ッ ト） 電流値は単極で使用の場合の値です。複数のピンを使用する 場合は VDE0298に従い低減して下さい。

0 -0,05 -0,1 -0,15 -0,2 -0,25 0 0,25 0,5 0,75 1 1,25 1,5 1 1,1 1,2 1,3 1,4 0 0,25 0,5 0,75 1 1,25 1,5 7,62 30 12,1 3 E inhe iten 19 7,62 2 7 2,5 3 E inhe iten 19,05 6,35 Ø 4,6 30,9 Ø3 22,6 Ø 4,6 12,1 8,3 12,1

4 極− 50Ω同軸

クリップタイプ

非磁性タイプ

ケーブル剥き代

挿入損失（Insertion Loss） 周波数 GHz 周波数 GHz 電圧定在波比（VSWR）

スペーサ

プラグ

マウントボディ 4 極

ソケット

引抜き工具 2

VSWR *

S21 in dB

（3 ユ ニ ッ ト） （3 ユ ニ ッ ト）

周波数：

0 - 1.2 GHz

定格電圧

（MIL）

2)

定格電圧：

350V

試験電圧：

1050V

絶縁抵抗：

＞ 100 G Ω

トータル挿入力

（平均）

：

17.8N/ マウントボディ

トータル引抜き力

（平均）

：

15.3N/ マウントボディ

材質：

マウントボディ：

グラスファイバー強化ポリエステル

UL-94 V0

コンタクトボディ：

銅合金

スプリングワイヤー（センター）

： CuSn

スプリングワイヤー（アウター）

： ベリリウム銅

表面処理：

プラグ

センターコンタクト：

アウターコンタクト：  金メッキ 0.8μ m

ソケット

センターコンタクト：  下地 ホワイトブロンズメッキ 2μ m

アウターコンタクト：

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 60,000 回

マウントボディ スペーサ プラグピンストレート プラグピンストレート プラグピンストレート ソケットピンストレート ソケットピンストレート ソケットピンストレート 圧着工具 ( スリーブ用 ) 引き抜き工具 引き抜き工具 611 149 104 923 000 611 126 111 923 000 122 120 001 257 000 122 120 003 257 000 122 120 011 257 000 122 120 002 257 000 122 120 004 257 000 122 120 012 257 000 080 000 039 000 000 087 170 365 000 000 087 611 001 001 000 インピーダンス ( Ω ) 型番 50 50 50 50 50 50 適正ケーブル RG178 / RG196 RG174 / RG188 / RG316 (75 Ω : RG179, RG187) G02232 (H&S) RG178, RG196 RG174 / RG188 / RG316 (75 Ω : RG179, RG187) G02232 (H&S) 圧着工具ダイス 082 000 039 101 000 082 000 039 102 000 082 000 039 103 000 082 000 039 101 000 082 000 039 102 000 082 000 039 103 000 圧着方法は P56/57 参照 2) _{P64 参照} 引抜き工具 1

圧着方法は P56/57 参照 2) _{P64 参照}

2 極− 50Ω同軸

クリップタイプ

2

4

1

2

,7

30

11,8

Steckseite

マウントボディ 2 極

0,0 -0,1 -0,2 -0,3 -0,4 0,0 1,0 2,0 3,0 1,8 1,6 1,4 1,2 1,0 0,0 1,0 2,0 3,0 VSWR S21 in dB 引抜き工具

ケーブル剥き代

ケーブルターミネーション

周波数 GHz （5 ユ ニ ッ ト） かん合面 センターコンタクト：はんだ アウターコンタクト：はんだ、または圧着

周波数：

0 - 2.5 GHz

定格電圧

（MIL）

2)

定格電圧：

400V

試験電圧：

1200V

絶縁抵抗：

＞ 100 G Ω

トータル挿入力

（平均）

：

12.0N/ マウントボディ

トータル引抜き力

（平均）

：

10.8N/ マウントボディ

材質：

マウントボディ：

グラスファイバー強化ポリエステル

UL-94 V0

コンタクトボディ：

銅合金

スプリングワイヤー：

CuSn

表面処理：

プラグ  センターコンタクト： 0.75μ m 金メッキ

下地 1.25μ m ニッケルメッキ

アウターコンタクト： 6μ m ニッケルメッキ

ソケット センターコンタクト： スプリングワイヤー 0.75μ m 金メッキ

下地 1.25μ m ニッケルメッキ

アウターコンタクト： スプリングワイヤー 0.75μ m 金メッキ

下地 1.25μ m ニッケルメッキ

使用温度：

− 40℃∼＋ 125℃

着脱回数：

100,000 回

電圧定在波比（VSWR） マウントボディー スペーサ ブランクピン プラグピン（ストレート） プラグピン（ストレート） プラグピン（ストレート） プラグピン（ストレート） プラグピン（ストレート） プラグピン（ストレート） ソケットピン（ストレート） ソケットピン（ストレート） ソケットピン（ストレート） ソケットピン（ストレート） ソケットピン（ストレート） ソケットピン（ストレート） 圧着工具（スリーブ用） 引抜き工具 611 152 102 923 000 611 129 111 923 000 021 341 177 300 000 122 346 001 207 000 122 346 003 207 000 122 346 005 207 000 122 346 007 207 000 122 346 009 207 000 122 346 011 207 000 122 346 002 207 000 122 346 004 207 000 122 346 006 207 000 122 346 008 207 000 122 346 010 207 000 122 346 012 257 000 080 000 039 000 000 087 170 391 000 000 インピーダンス ( Ω ) 型番 50 50 50 50 50 50 50 50 50 50 50 50 適正ケーブル RG178 / RG196 RG174 / RG188 / RG316 RG122 (2YCY 0.4/2.5-75 Ω ) RG58 RG223 G02232 (H&S) RG178 / RG196 RG174 / RG188 / RG316 RG122 (2YCY 0.4/2.5-75 Ω) RG58 RG223 G02232 (H&S) 圧着工具ダイス 082 000 039 101 000 082 000 039 102 000 082 000 039 104 000 082 000 039 106 000 082 000 039 106 000 082 000 039 103 000 082 000 039 101 000 082 000 039 102 000 082 000 039 104 000 082 000 039 106 000 082 000 039 106 000 082 000 039 103 000 周波数 GHz 高周波特性 挿入損失（Insertion Loss）

高周波特性 挿入損失（Insertion Loss） S21 in dB -0,2 -0,15 -0,1 -0,05 0 0 1 2 3 4 5 6 7 8 9 10 周波数 GHz 1 1,1 1,2 1,3 1,4 0 1 2 3 4 5 6 7 8 9 10 電圧定在波比（VSWR） 周波数 GHz VSWR

マウントボディ 2 極

2 極− 50Ω同軸

クリップタイプ

SMA ターミネーション

12, 7 30 11,8 Steckseite 引抜き工具 （5 ユ ニ ッ ト） かん合面

周波数：

0 - 9 GHz

定格電圧

（MIL）

2)

定格電圧：

350V

試験電圧：

1050V

絶縁抵抗：

＞ 100 G Ω

トータル挿入力

（平均）

：

9N/ マウントボディ

トータル引抜き力

（平均）

：

7.5N/ マウントボディ

材質：

マウントボディ：

グラスファイバー強化ポリエステル

UL-94 V0

コンタクトボディ：

銅合金

スプリングワイヤー：

CuSn

表面処理：

プラグ  センターコンタクト： 0.75μ m 金メッキ

下地 1.25μ m ニッケルメッキ

アウターコンタクト： 6μ m ニッケルメッキ

ソケット センターコンタクト： スプリングワイヤー 0.75μ m 金メッキ

下地 1.25μ m ニッケルメッキ

アウターコンタクト： スプリングワイヤー 0.75μ m 金メッキ

下地 1.25μ m ニッケルメッキ

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 100,000 回

2) _{P64 参照} マウントボディ スペーサ ブランクピン プラグピン（ストレート） ソケットピン（ストレート） 引き抜き工具 611 152 102 923 000 611 129 111 923 000 021 341 177 300 000 122 349 001 207 000 122 349 002 207 000 087 122 349 000 000 SMA SMA 50 50 インピーダンス ターミネーションスタイル 型番

SMA ターミネーション

1,0 1,2 1,4 1,6 1,8 0,0 0,1 0,2 0,3 0,4 0,5 38,2 29,4 12,9 8,8 12,9 Ø 6,5 Ø 9,5 Ø 9,5

マウントボディ 2 極

プラグ

24

12,7

30

11,8

Steckseite 高周波特性 挿入損失（Insertion Loss） 電圧定在波比（VSWR） -0,4 -0,3 -0,2 -0,1 0,0 0,0 0,1 0,2 0,3 0,4 0,5 周波数 GHz VSWR S21 in dB センターコンタクト：はんだ アウターコンタクト：はんだ、または圧着 引抜き工具 2 9,5 5

ケーブル剥き代

（5 ユ ニ ッ ト） かん合面

ソケット

2) _{P64 参照}

周波数：

0 - 2.5 GHz

定格電圧

（MIL）

2)

定格電圧：

850V

試験電圧：

2600V

絶縁抵抗：

＞ 100 G Ω

トータル挿入力

（平均）

：

12.0N/ マウントボディ

トータル引抜き力

（平均）

：

10.8N/ マウントボディ

材質：

マウントボディ：

グラスファイバー強化ポリエステル

UL-94 V0

コンタクトボディ：

銅合金

表面処理：

金メッキ 0.8μ m

下地 ホワイトブロンズメッキ 2μ m

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 100,000 回

周波数 GHz

2 極− 50Ω同軸

クリップタイプ

高電圧タイプ

マウントボディ スペーサ ブランクピン プラグピンストレート プラグピンストレート プラグピンストレート ソケットピンストレート ソケットピンストレート ソケットピンストレート 圧着工具（スリーブ用） 引き抜き工具 611 155 102 923 000 611 129 111 923 000 021 341 177 300 000 122 126 001 257 000 122 126 003 257 000 122 126 009 257 000 122 126 002 257 000 122 126 004 257 000 122 126 010 257 000 080 000 039 000 000 087 170 391 000 000 インピーダンス (Ω) 型番 50 50 50 50 50 50 適正ケーブル RG178 / RG196 RG174 / RG188 / RG316 RG223 RG178 / RG196 RG174 / RG188 / RG316 RG223 圧着工具ダイス 082 000 039 101 000 082 000 039 102 000 082 000 039 106 000 082 000 039 101 000 082 000 039 102 000 082 000 039 106 000

+

-

0.03 6.35

ケーブルターミネーション

0.0 0.5 1.0 1.5 2.0 2.5 3.0 0.00 -0.05 -0.10 -0.15 -0.20 0.0 0.5 1.0 1.5 2.0 2.5 3.0 1.5 1.4 1.3 1.2 1.1 1.0

マウントボディ 2 極

周波数：

0 - 2 GHz

定格電圧

（MIL）

2)

定格電圧：

475V

試験電圧：

1425V

絶縁抵抗：

＞ 100 G Ω

トータル挿入力

（平均）

：

9N/ マウントボディ

トータル引抜き力

（平均）

：

7.5N/ マウントボディ

材質：

マウントボディ：

グラスファイバー強化ポリエステル

UL-94 V0

コンタクトボディ：

銅合金

スプリングワイヤー：

CuSn

表面処理：

プラグ  センターコンタクト： 0.75μ m 金メッキ

下地 1.25μ m ニッケルメッキ

アウターコンタクト： 6μ m ニッケルメッキ

ソケット センターコンタクト： スプリングワイヤー 0.75μ m 金メッキ

下地 1.25μ m ニッケルメッキ

アウターコンタクト： スプリングワイヤー 0.75μ m 金メッキ

下地 1.25μ m ニッケルメッキ

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 100,000 回

高周波特性 挿入損失（Insertion Loss） 周波数 GHz 電圧定在波比（VSWR） 周波数 GHz VSWR S21 in dB インナーコンタクト はんだ アウターコンタクト はんだ、または圧着

2

4

1

2

,7

30

11,8

o 0,03

2 極− 75Ω同軸

クリップタイプ

高電圧タイプ

（5 ユ ニ ッ ト） 2) _{P59 参照} マウントボディ スペーサ ブランクピン プラグピン（ストレート） プラグピン（ストレート） プラグピン（ストレート） ソケットピン（ストレート） ソケットピン（ストレート） ソケットピン（ストレート） 圧着工具（スリーブ用） 引抜き工具 611 155 102 923 000 611 129 111 923 000 021 341 179 923 000 122 348 003 207 000 122 348 007 207 000 122 348 009 207 000 122 348 004 207 000 122 348 008 207 000 122 348 010 207 000 080 000 039 000 000 087 170 391 000 000 75 75 75 75 75 75 RG179 / RG187 G03233 (H+S) RG59 RG179 / RG187 G03233 (H+S) RG59 082 000 039 102 000 082 000 039 106 000 082 000 039 109 000 082 000 039 102 000 082 000 039 106 000 082 000 039 109 000 適合ケーブル インピーダンス 型番 圧着工具ダイス

プラグ

ソケット

引抜き工具

エアーカプラ

チューブ最大内径φ 4

圧力損失（bar） 流量 （l ／ 分 ） 100 90 80 70 60 50 40 30 20 10 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 3 1 11,8 30 Steckseite 7, 2 1

マウントボディ 2 極

_プラグ

_{（ニップル）}

_ソケット

_{（カップリング）}

ターミネーション

タイプ 1

タイプ 2

13 13 A X A 両サイドバルブ付きはお問い合わせください。 （5 ユ ニ ッ ト） かん合面

材質：

マウントボディ：

グラスファイバー強化ポリエステル 

UL-94 V0

エアーバルブ

銅合金

エアー圧力

max.20bar

トータル挿入力

（平均）

18.3N/ モジュール（バルブ無し）

トータル引抜力

（平均）

13.9N/ モジュール（バルブ無し）

トータル挿入力

（平均）

15.0N/ モジュール（バルブ付き）

トータル引抜力

（平均）

4.8N/ モジュール（バルブ付き）

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 5,000 回

マウントボディ 2 極 プラグ（バルブ無し） プラグ（バルブ無し） プラグ（バルブ無し） ソケット（バルブ無し） ソケット（バルブ無し） ソケット（バルブ無し） プラグ（バルブ付き） ソケット（バルブ付き） ソケット（バルブ付き） ソケット（バルブ付き） 611 141 102 923 000 196 023 001 300 000 196 024 001 300 000 196 025 001 300 000 196 023 003 300 000 196 024 003 300 000 196 025 003 300 000 196 025 014 300 000 196 023 002 300 000 196 024 002 300 000 196 025 012 300 000 3 4 M5 3 4 M5 M5 3 4 M5 8.5 10.5 -8.5 10.5 -8.5 10.5 -X X X X X X サイズ X サイズ A φ 型番 ターミネーションタイプ X X X X I II

注：1）コンタクトピンのばねにより相手側を押し戻

  そうとする反発力が働いています。この反発力は

  全体の着脱機構に何らかのクランプシステムを

  使用して支える必要があります。

+ - 0.03 1） 1） 1） 1）

13 10,5 30 Steckseite 18,64 40,64 13 10,5 30 Steckseite 18,64 40,64 13 13 X X 13 10,5 30 Steckseite 20,32

エアーカプラ

チューブ最大内径φ 6

流量 （l ／ 分 ）

マウントボディ（ソケット） 2 極

ソケット

（カップリング）

プラグ

（ニップル）

マウントボディ（プラグ） 2 極

マウントボディ 1極

（プラグ＆ソケット）

（1 6 ユ ニ ッ ト） （1 6 ユ ニ ッ ト） （8 ユ ニ ッ ト） かん合面 かん合面 かん合面

材質：

マウントボディ：

グラスファイバー強化ポリエステル 

UL-94 V0

エアーバルブ

銅合金

エアー圧力

max.12bar

トータル挿入力

（平均）

10.8N/ モジュール（バルブ無し）

トータル引抜力

（平均）

7.8N/ モジュール（バルブ無し）

トータル挿入力

（平均）

8.6N/ モジュール（バルブ付き）

トータル引抜力

（平均）

4.5N/ モジュール（バルブ付き）

使用温度：

− 40℃∼＋ 125℃

着脱回数：

約 5,000 回

両サイドバルブ付きも特注対応可能です。 マウントボディ（ソケット 2 極） マウントボディ（プラグ 2 極） マウントボディ 1極 プラグ（バルブ無し） プラグ（バルブ無し） ソケット（バルブ無し） ソケット（バルブ無し） ソケット（バルブ付き） ソケット（バルブ付き） 610 140 102 923 000 611 140 102 923 000 611 142 101 923 000 196 001 001 300 000 196 002 001 300 000 196 001 003 300 000 196 002 003 300 000 196 001 002 300 000 196 002 002 300 000 4 6 4 6 4 6 15.0 17.5 15.0 17.5 15.0 17.5 １） １） サイズ X サイズ A φ 型番 圧力損失 （bar）

注：1）コンタクトピンのばねにより相手側を

  押し戻そうとする反発力が働いていま

  す。この反発力は全体の着脱機構に

  何らかのクランプシステムを使用して

  支える必要があります。

A

1） 1）

光ファイバー

1mmPOF 外径 2.2/2.3mm

3 1 11,8 30 Steckseite 7, 2 1

マウントボディ 2 極

Ø6 Ø6 ØA ØA Ø 8,55 Ø 8,55 (26,2) 10,8 3 10,8 (28,9)

ソケット

プラグ

（5 ユ ニ ッ ト） かん合面

挿入損失：

代表値：

1.5dB 670nm

最大値：

＜ 2dB 670nm

着脱回数：

約 100,000 回

トータル挿入力

（平均）

：

11.7N

材質：

マウントボディ：

グラスファイバー強化ポリエステル 

UL-94 V0

光ファイバーコンタクト

合金（Cu-Ni-Zn）

光ファイバータイプ

POF 980/1000 または 980/1550

光ファイバー固定

圧着

使用温度：

標準光ファイバー

− 40℃∼＋ 85℃

高温光ファイバー

− 40℃∼＋ 115℃

着脱回数：

約 100,000 回

アセンブリ：

アセンブリインストラクションをご要命下さい。 グラスファイバー用コンタクトはお問い合わせください。 型番 サイズＡ マウントボディ 611 141 102 923 000 ソケット 980/1000 μ m 196 501 001 901 000 1.05 プラグ 980/1000 μ m 196 501 002 901 000 1.02 ソケット 980/1550 μ m 196 502 001 901 000 1.60 プラグ 980/1550 μ m 196 502 002 901 000 1.60 ケーブルストリッパー 598 501 001 000 000 レンチ 4.5mm 598 501 002 000 000 ボックスレンチ 8mm 598 501 003 000 000 ジャック研磨器 598 501 004 000 000 スペアブレード 598 501 006 000 000 プラグ研磨器 598 501 007 000 000 サンドペーパー 1000 598 501 008 000 000 研磨フリース 598 501 009 000 000 アクリルグラス研磨器 598 501 005 000 000

注：1）コンタクトピンのばねにより相手側を押し戻そうとする

  反発力が働いています。この反発力は全体の着脱機構に何

  らかのクランプシステムを使用して支える必要があります。

１） + -0.03

プラグ

5 極 マウントボディ

_ソケット

かん合面

5 極−光ファイバーコンタクト

1mmPOF

（外経 2.2/2.3mm）要

（2 ユ ニ ッ ト）

挿入損失：

代表値：

1.5dB/670nm

最大値：

＜ 2dB/670nm

トータル挿入力

（平均）

：

＜ 25Ｎ

材質：

マウントボディ：

グラスファイバー強化ポリエステル

   

UL-94 V0

光ファイバコンタクト：

銅合金

光ファイバタイプ：

POF 980/1000

ファイバ接続：

クリンプ

使用温度：

標準ファイバ：

-40℃∼ +85℃

高温用ファイバ：

-40℃∼ +115℃

着脱回数：

約 40,000 回

注：1）

コンタクトピンのバネにより相手側を押し戻そうとする反発

力が働いています。この反発力は全体の着脱機構に何らかのクラン

プシステムを使用して支える必要があります。

アセンブリ：アセンブリインストラクションをご要命下さい。

型番 マウントボディ 5 極 611 163 105 923 000 ソケットコンタクト 980/1000 µm 196 503 001 901 000 プラグコンタクト 980/1000 µm 196 503 002 901 000 工具セット ( ストリッパー + クリンプレンチ ) 080 000 048 000 000 ケーブルストリッパー 080 000 048 100 000 クリンプレンチ 080 000 048 200 000 引き抜き工具 087 611 001 002 000 * グラスファイバー用の光ファイバコンタクトは別途お問い合わせ下さい。 引抜き工具 注）かん合面から使用します。ケーブルの切断は不要です。 １）

ca. 22,5 13 ø9 13 ca. 15 ø9

このコネクタでデータレート 400Mbit/S

（IEEE 1394-1995）まで可能です。

次のシステムに対応しています。

 

●

_{プロフィバス}

 

●

_{インターバス}

 

●

_P-Net

 

●

_{CAN- バス}

型番

インラインレセプタクル

プラグ

基本パート

マウントボディ : 611 148 102 923 000 ケーブルハウジング例 : 653 001 001 304 000 プラグハウジング例 : 653 001 002 304 000 プラグピン 021 341 182 300 000

Polbilder

2-polig 3-polig 4-polig 5-polig 6-polig 7-polig

Montageanweisung

Darstellung: Steckerteil 5 5 5 5 5 2 2 1 3/4 Kabel Schirm Isolierung Einzelader A S L

シールド付き多極モジュール

（バスシステム用）

インサート例 はんだタイプ

ケーブル剥き代

圧着タイプインサートは お問い合わせください。 1 11,8 30 12,7 13 （5 ユ ニ ッ ト）

アセンブリ

インサート 2 極 3 極 4 極 5 極 6 極 ケーブル シールド 導体 絶縁体 7 極 2 2 3/4 2 極 3 極 4 極 5 極 6 極 7 極 0.9 0.9 0.7 0.7 0.5 0.5 コンタクト φ 極数 AWG 22 AWG 22 AWG 26 AWG 26 AWG 28 AWG 28 ケーブル サイズ 32V/2KV/3 100V/2KV/2 10V/1.5KV/3 32V/1.5KV/2 10V/1.5KV/3 32V/1.5KV/2 10V/1.5KV/3 32V/1.5KV/2 10V/1.5KV/3 32V/1.5KV/2 10V/1.5KV/3 32V/1.5KV/2 定格電圧／ 定格インパルス電圧／ 汚染度（VDE0110） 875 VAC 875 VAC 875 VAC 750 VAC 750 VAC 750 VAC 試験電圧 （VDE0627） プラグ ソケット プラグ ソケット プラグ ソケット プラグ ソケット プラグ ソケット プラグ ソケット プラグ／ソケット 700 849 724 002 200 700 749 724 002 200 700 849 724 003 200 700 749 724 003 200 700 848 724 004 200 700 748 724 004 200 700 848 724 005 200 700 748 724 005 200 700 841 724 006 200 700 741 724 006 200 700 841 724 007 200 700 741 724 007 200 インサート型番

アセンブリセット

5 1.5-2.0 mm 2.0-2.5 mm 2.5-3.0 mm 3.0-3.5 mm 3.5-4.0 mm 4.0-4.5 mm 4.5-5.0 mm 653 001 001 304 020 653 001 001 304 025 653 001 001 304 030 653 001 001 304 035 653 001 001 304 040 653 001 001 304 045 653 001 001 304 050 型番 ケーブルφ 0.5 0.7 0.9 7 7 7 2 2 2 2.5 2.5 2.5 ハンダ接続 L A S コンタクトφ

400Mbit/s まで確認しています。

（IEEE 1394-1995）

次のシステムに使用可能です。

・ プロフィバス

・ インターバス

・ P-Net

・ CAN-Bus

多極シールド付きモジュール

（バスシステム用）

(6 ユ ニ ッ ト) Kabel Schirm Isolierung Einzelader A S L

インサート ハンダ付けタイプ

AWG 20 AWG 20 AWG 22 AWG 22 AWG 22 AWG 22 AWG 22 AWG 28 AWG 28 プラグ ソケット プラグ ソケット プラグ ソケット プラグ ソケット プラグ ソケット プラグ ソケット プラグ ソケット プラグ ソケット プラグ ソケット 0.5 0.7 0.9 1.3 9 9 9 9 -12 12 12 2 2 2 2 -2 2 2 2.5 2.5 2.5 2.5 -2.5 2.5 2.5 型番 751 020 188 304 022 751 020 188 304 032 751 020 188 304 042 751 020 188 304 052 751 020 188 304 062 751 020 188 304 072 751 020 188 304 077 ケーブルφ 1.5-2.1 mm 2.0-3.2 mm 3.0-4.2 mm 4.0-5.2 mm 5.0-6.2 mm 6.0-7.2 mm 7.0-7.7 mm

アセンブリセット

ケーブル剥き代

クリンプタイプインサートは お問い合わせ下さい。 3/4 5 インサート 2 極 3 極 4 極 5 極 6 極 7 極 8 極 10 極 14 極 ケーブル シールド 導体 絶縁体 ca. 22,5 13 ø9 13 ca. 15 ø9

インラインレセプタクル

プラグ

組立ープラグパート

型番

基本パート

マウントボディ： 611 167 102 923 000 ケーブルハウジング： 653 002 001 304 000 プラグハウジング： 653 002 002 304 000 局数 コンタクト_φ 電線サイズ 定格インパルス電圧 /定格電圧 / プラグ /_ソケット 型番 挿入力 引抜き力 汚染度 VDE110 定格電圧 / MIL ISAE AS13441/

IEC60512-2 ケーブル経 φ ハンダ接続 クリンプ接続 32V/1.5KV/3 80V/2.5KV/2 16V/1.5KV/3 40V/1.5KV/2 10V/1.5KV/3 32V/1.5KV/2 32V/1.5KV/2 32V/1.5KV/2 32V/1.5KV/2 32V/1.5KV/2 32V/1.5KV/2 32V/1.5KV/2 32V/1.5KV/2 32V/1.5KV/2 32V/1.5KV/2 32V/1.5KV/2 20V/1.5KV/2 20V/1.5KV/2 701 844 724 002 200 701 744 724 002 200 701 844 724 003 200 701 744 724 003 200 701 849 724 004 200 701 749 724 004 200 701 849 724 005 200 701 749 724 005 200 701 848 724 406 200 701 748 724 406 200 701 848 724 407 200 701 748 724 407 200 701 848 724 408 200 701 748 724 408 200 701 841 724 410 201 701 741 724 410 200 701 841 724 414 201 701 741 724 414 200 1.3 1.3 0.9 0.9 0.7 0.7 0.7 0.5 0.5 L A S L A S 2pol. 3pol. 4pol. 5pol. 6pol. 7pol. 8pol. 10pol. 14pol. 300 VAC 333 VAC 333 VAC 400 VAC 450 VAC 450 VAC 500 VAC 500 VAC 550 VAC 17 N 17 N 16 N 16 N 16 N 16 N 16 N 18 N 18 N 22 N 22 N 21 N 21 N 20 N 20 N 20 N 20 N 20 N
