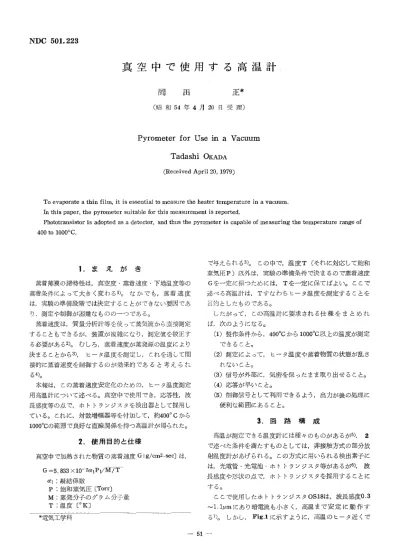

(1)

NDC 501.223

真空中で使用する高温計

岡  田     正*

(昭和54年4月20日受理)

Pyrometer for Use in a Vacuum

Tadashi OKADA

(Received April 20, 1979)

 To evaporate a thin film, it is essential to measure the heater temperature in a vacuum.

 rn this paper, the pyrometer suitable for this measurement is reported.

 Phototra皿sistor is adopted as a detector, and thus the pyro皿eter is capable of measuring the temperature range of 400 to 10000C.

        1.ま え が き

 蒸着薄膜の諸特性は,真空度・蒸着速度・下地温度等の 蒸着条件によって大きく変わる1)。なかでも,蒸着速度 は,実験の準備段階では決定することができない要因であ り,測定や制御が困難なものの一つである。

 蒸着速度は,質量分析計等を使って蒸気流から直接測定 することもできるが,装置が複雑になり,測定値を較正す る必要がある2)。むしろ,蒸着速度が蒸発源の温度により 決まることから3),ヒータ温度を測定し,これを通して間 接的に蒸着速度を制御するのが効果的であると考えられ

る4)。

 本報は,この蒸着速度安定化のための,ヒータ温度測定 用高温計について述べる。真空中で使用でき,応答性,波 長感度等の点で,ホトトランジスタを検出器として採用し ている。これに,対数増幅器等を付加して,約400。Cから 1000。Cの範囲で良好な直線関係を持つ高温計が得られた。

      2.使用目的と仕様

真空中で加熱された物質の蒸着速度Glg/cm2・sec〕は,

 G=5.833×10r2α1PゾM/T   α1:凝結係数

  P:飽和蒸気圧〔Torr〕

  M:蒸発分子のグラム分子量   T:温度〔。K〕

で与えられる3)。.この中で,温度T(それに対応して飽和 蒸気圧P)以外は,実験の準備条件で決まるので蒸着速度 Gを一定に保つためには,Tを一定に保てばよい。ここで 述べる高温計は,Tすなわちヒータ温度を測定することを

目的としたものである。

 したがって,この高温計に要求される仕様をまとめれ ば,次のようになる。

 (1)製作条件から,400。Cから1000。C以上の温度が測定   できること。

 (2)測定によって,ヒータ温度や蒸着物質の状態が乱さ   れないこと。

 (3)信号が外部に,気密を保ったまま取り出せること。

 (4)応答が早いこと。

 (5)制御信号として利用できるよう,出力が後の処理に   便利な範囲にあること。

*電気工学科

        3.回 路 構 成

 高温が測定できる温度計には種々のものがあるが5),2 で述べた条件を満たすものとしては,非接触方式の部分放 射温度計があげられる。この方式に用いられる検出素子に は,光電管・光電池・ホトトランジスタ等があるが6),波 長感度や形状の点で,ホトトランジスタを採用することに する。

 ここで使用したホトトランジスタOS18は,波長感度0・3

〜1.1μmにあり暗電流も小さく,高温まで安定に動作す る7)。 しかし,Fig.1に示すように,高温のヒータ近くで

一51一

(2)

津山高専紀要第17号(1979)

使用するので,温度上昇が許容できるかどうかは,確認し ておかなければならない。なお,温度較正用としては,応 答は遅いが,標準的に使用されている熱電対のうち,高温 まで使用可能なPR熱電対8)を使っている。

Heater

PR Ther rn ocoupLe

「鰐階灘

sn」co 氏@DjolElt]IIIISISi xphototransistor

Fig.1 Structure of detector in bell jar

 Fig・2に全体の回路図を示す。ホトトランジスタは,

Fig・1のようにベルジャー内に配置し,気密を保って外部 に端子を取り出す。

   IRt

 seae

   l

sh・一liat

+15V

Rd

一15V

測定範囲を決める目的で,コレクターエミッタ間に分流抵 抗Rsを接続してある。したがって,光入力がなくてもRs によりRdに電圧降下が発生するので,差動増幅器を通し て温度に対応した信号のみを取り出している。さらに,差 動増幅器の反転側と非反転側の帰還抵抗を等しくしないこ とにより,出力電圧の零からの変化と必要な増幅度を確保 している。

 続いて,演算増幅器と複合トランジスタを使った対数増 幅器を通して,直線関係に変換して最終出力とする。この 最終出力は,将来AD変換器に接続することを考慮して,

0〜10Vが得られるようにする。

41

Rs

2SC1583

741

t

OS18 !    :

Det ec tor Diff e[ 9ptal Lqgari/ t.h mic

       Amplifier Amp[ifier

      Fig.2 Experimental pyrometer circuit

 Fig.3に示すように,ヒータ温度とコレクタ電流の間に は良好な指数関数的関係があるので,これを検出抵抗Rd で検出すればよい。この場合,次段の演算増幅器に許容最 大入力電圧以下の電圧しか印加されないようにし,また,

︹︿︺ 一⊂Φヒ⊃U ﹂〇一〇り一㎝⊂弔おO嗣O工住   ﹄    4   尋   巧110﹁r一℃﹁﹂1沿﹁1卜10﹁×        X−   う﹂  葉    x     M3   4−  3   1 し13

mbtOO60080010001ZOLQ

     Heater Tempereture 〔。C工

4.測定結果と考察

Fig.3 Relation between phototransistor current and    he ater temperature

 まず,Fig・4にホトトランジスタの温度上昇の状態を示 す。これは,Fig.1の配置で,ヒータ温度を760。Cとし,

通電後のホトトランジスタの温度を,あらかじめ較正した シリコンダイオードの順方向電圧降下の温度特性を利用し       て測ったものである。これによれ       ば,60分後においても70。C程度しか

一、@       上昇していない。ここでは,銀を数

一+J n・tp・t 、。。腿麟着する実験・)に使用す    741

      ることを考えているので,60分もの       長時聞実験することはなく,ヒータ       温度が高くなれば実験時間はますま       す短くなることを考えれば,使用上       の問題はない。なお,ホトトランジ       スタの最大消費電力から計算した許       容周囲温度は,106℃である。

0 0 0 0 07 6 5 4 3

︹り・︺Φ﹂コ拓﹂ΦαE・ト

Heater一. Jerppera ture

 =7600C

  O 10 20 30 40 50 60

      Time (mjn,)

Fig.4 Time charactristic of temperature rise of    phototransistor

 高温計の最終的な構成を決めるため,分流抵抗Rsによ る測定範囲の変化,しゃへい板の平版による感度の変化に ついての予備実験を行なった。その結果,Rsは220Ωが最 適であり,穴径の変化(5mmφ〜2・5mmφ)によって感度は ほとんど変化しないので,熱的に有利な2・5mmφを最:終値 とした。

 Fig.5に,こうして試作した高温計の出力電圧とヒータ

ー52一

(3)

真空中で使用する高温計  岡 田

10

8

6    4    2

︹﹀︺Φg琶﹀ぢαぢ○

e.r−

  0    400 600 800 1000 1200

        Heater Temperature [OC>

Fig.5 Relation between output voltage and heater

   temperature

温度の関係を示す。2.で述べた仕様は十分満たしている。

すなわち,約400。Cから1000。 Cまでが,良好な直線関係で OVから10V程度に変換されている。しかし,通常あまり 使われない領域ではあるが,500。C以下の部分では,ホト

トランジスタを流れる電流が少なく,安定度が悪い。これ は,差動増幅器と対数増幅器のドリフトの影響と思われる ので,必要ならこの部分を改善すればよい。また,1050℃

以上の高温についても,分流抵抗Rs等を変更すれば,低 温側を犠牲にしてではあるが,測定可能である。

5.む  す  び

 蒸着速度が,蒸発源の温度により定まることを利用し て,蒸着速度安定化のためヒータ温度を測定する高温計を 試作した。

 真空中で使用でき,応答性・波長感度などがヒータ温度

の測定にふさわしいものとして,検出器にホトトランジス タを使用した,非接触部分放射温度計を採用した。

 ホトトランジスタのコレクタ電流とヒータ温度との間に は,良好な指数関数的関係がみられた。これに,温度変化 に対応した信号を取り出すための差動増幅器と,直線関係 に変換するための対数増幅器を付け,ヒータ温度を電圧出 力として取り出した。

 その結果,400〜1000。Cが約0〜10Vに対応する高温計 が得られた。

 こうして,ヒータ温度が測定できfが,蒸着速度を安定 にするには自動制御系を構成し,ヒータ温度の安定化を計 らなければならない。これは,今後の課題である。

 本研究をはじめ,御在職中何かと御指導いただいた元本 校教授藤田志郎先生,並びに,本稿を通読下さり有益な御 教示をいただいた本校助教授岸本俊祐先生に深く感謝致し

ます。

 また,実験の一部を担当された昭和52年度卒業生,青戸 雅美,吉田清志の両君に謝意を表します。

1)三宅,薄膜の基礎技術,(昭43),199,朝倉書店.

2)S.シラーほか,真空蒸着,(1977),115,アグネ.

3)沢木,真空蒸着,(昭40),2,日刊工業新聞社.

4)塩山ほか,大阪府立工業技術研究所報告,62(1974),

32.

5)山内,新版電気計測便覧,(昭41),1061,オーム社.

6)栗野,高温・熱技術,(1977),146,東京大学出版会.

7)東芝半導体ハンドブック,(昭45),476,誠文堂新光

社.

8)栗野,高温・熱技術,(1977),56,東京大学出版会.

9)岡田ほか,津山高専紀要,14(1976),83.

一53一
