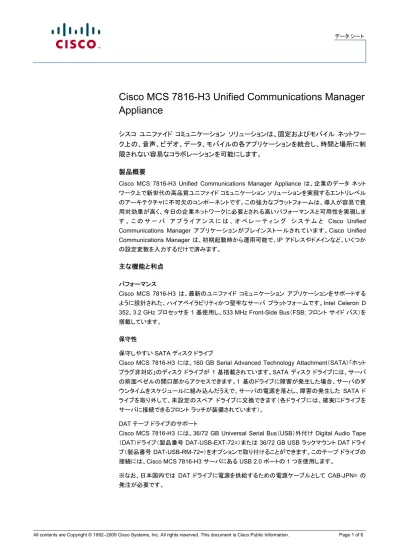

Cisco MCS 7816-H3 Unified Communications Manager
Appliance
シスコ ユニファイド コミュニケーション ソリューションは、固定およびモバイル ネットワー
ク上の、音声、ビデオ、データ、モバイルの各アプリケーションを統合し、時間と場所に制
限されない容易なコラボレーションを可能にします。
製品概要
Cisco MCS 7816-H3 Unified Communications Manager Appliance は、企業のデータ ネット ワーク上で新世代の高品質ユニファイド コミュニケーション ソリューションを実現するエントリレベル のアーキテクチャに不可欠のコンポーネントです。この強力なプラットフォームは、導入が容易で費 用対効果が高く、今日の企業ネットワークに必要とされる高いパフォーマンスと可用性を実現しま す 。 こ の サ ー バ ア プ ラ イ ア ン ス に は 、 オ ペ レ ー テ ィ ン グ シ ス テ ム と Cisco Unified Communications Manager アプリケーションがプレインストールされています。Cisco Unified Communications Manager は、初期起動時から運用可能で、IP アドレスやドメインなど、いくつか の設定変数を入力するだけで済みます。
主な機能と利点
パフォーマンス Cisco MCS 7816-H3 は、最新のユニファイド コミュニケーション アプリケーションをサポートする ように設計された、ハイアベイラビリティかつ堅牢なサーバ プラットフォームです。Intel Celeron D 352、3.2 GHz プロセッサを 1 基使用し、533 MHz Front-Side Bus（FSB; フロント サイド バス）を 搭載しています。 保守性 保守しやすい SATA ディスク ドライブCisco MCS 7816-H3 には、160 GB Serial Advanced Technology Attachment（SATA）「ホット プラグ非対応」のディスク ドライブが 1 基搭載されています。SATA ディスク ドライブには、サーバ の前面ベゼルの開口部からアクセスできます。1 基のドライブに障害が発生した場合、サーバのダ ウンタイムをスケジュールに組み込んだうえで、サーバの電源を落とし、障害の発生した SATA ド ライブを取り外して、未設定のスペア ドライブに交換できます（各ドライブには、確実にドライブを サーバに接続できるフロント ラッチが装備されています）。 DAT テープ ドライブのサポート
Cisco MCS 7816-H3 には、36/72 GB Universal Serial Bus（USB）外付け Digital Audio Tape （DAT）ドライブ（製品番号 DAT-USB-EXT-72=）または 36/72 GB USB ラックマウント DAT ドライ ブ（製品番号 DAT-USB-RM-72=）をオプションで取り付けることができます。このテープ ドライブの 接続には、Cisco MCS 7816-H3 サーバにある USB 2.0 ポートの 1 つを使用します。
※なお、日本国内では DAT ドライブに電源を供給するための電源ケーブルとして CAB-JPN= の 発注が必要です。
製品仕様
表 1 ～ 9 に、Cisco MCS 7816-H3 の各種仕様を示します。
表 1 製品仕様
コンポーネント 仕様
製品番号 MCS7816H3-K9-CMC1
プリロード Cisco Unified Communications Manager 7.0
OS 搭載済み
プロセッサ Intel Celeron D 352 × 1
メモリ 2 GB（1 GB × 2）PC2-5300 Error-Correcting-Code（ECC）Double-Data-Rate 2（DDR2） ハード ディスク 160 GB SATA 2.5 インチ ホットスワップ非対応ドライブ× 1
リモート管理 HP Integrated Lights Out（iLO）Advanced（サポート対象ですが搭載されていません）
コンポーネント 仕様
製品番号 MCS7816H3-K9-CMB2
プリロード Cisco Unified Communications Manager 6.1
OS 搭載済み プロセッサ Intel Celeron D 352 × 1 メモリ 2 GB（1 GB × 2）PC2-5300 ECC DDR2 ハード ディスク 160 GB SATA 2.5 インチ ホットスワップ非対応ドライブ× 1 リモート管理 HP iLO Advanced（サポート対象ですが搭載されていません） コンポーネント 仕様 製品番号 MCS7816H3-K9-CMB1
プリロード Cisco Unified Communications Manager 6.0
OS 搭載済み プロセッサ Intel Celeron D 352 × 1 メモリ 2 GB（1 GB × 2）PC2-5300 ECC DDR2 ハード ディスク 160 GB SATA 2.5 インチ ホットスワップ非対応ドライブ× 1 リモート管理 HP iLO Advanced（サポート対象ですが搭載されていません） コンポーネント 仕様 製品番号 MCS7816H3-K9-CMA2
プリロード Cisco Unified Communications Manager 5.1
OS 搭載済み プロセッサ Intel Celeron D 352 × 1 メモリ 2 GB（1 GB × 2）PC2-5300 ECC DDR2 ハード ディスク 160 GB SATA 2.5 インチ ホットスワップ非対応ドライブ× 1 リモート管理 HP iLO Advanced（サポート対象ですが搭載されていません） 表 2 プロセッサ仕様 コンポーネント 仕様 最大プロセッサ数 1

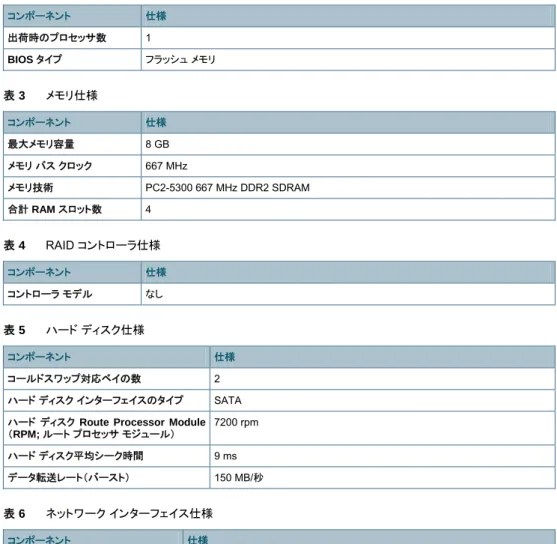

コンポーネント 仕様 出荷時のプロセッサ数 1 BIOS タイプ フラッシュ メモリ 表 3 メモリ仕様 コンポーネント 仕様 最大メモリ容量 8 GB メモリ バス クロック 667 MHz メモリ技術 PC2-5300 667 MHz DDR2 SDRAM 合計 RAM スロット数 4 表 4 RAID コントローラ仕様 コンポーネント 仕様 コントローラ モデル なし 表 5 ハード ディスク仕様 コンポーネント 仕様 コールドスワップ対応ベイの数 2 ハード ディスク インターフェイスのタイプ SATA ハード ディスク Route Processor Module
（RPM; ルート プロセッサ モジュール） 7200 rpm ハード ディスク平均シーク時間 9 ms データ転送レート（バースト） 150 MB/秒 表 6 ネットワーク インターフェイス仕様 コンポーネント 仕様 イーサネット NIC（ネットワーク イン ターフェイス カード） オンボード 10/100/1000 × 2 イーサネット コネクタ RJ-45 コネクタ× 2（サーバ背面）
10BASE-T ケーブルのサポート EIA カテゴリ 3、4、または 5 Unshielded Twisted-Pair（UTP; シールドなしツイスト ペア）（2 または 4 ペア）、最大 100 m（328 フィート）
100BASE-TX ケーブルのサポート EIA カテゴリ 5 UTP（2 ペア）、最大 100 m（328 フィート）
1000BASE-T ケーブルのサポート EIA カテゴリ 6 UTP（推奨）、5E UTP、5 UTP（2 ペア）、最大 100 m（328 フィート）
表 7 インターフェイス ポート仕様 コンポーネント 仕様 シリアル ポート 1 パラレル ポート 0 USB 2.0 ポート 4 個（前面に 1 個、内部に 1 個、背面に 2 個） キーボード ポート 1 マウス ポート 1 オーディオ ポート なし
Video Graphics Array（VGA）ポート 1
システム管理ポート iLO リモート
次に、Cisco MCS 7816-H3 のセキュリティ機能を示します。
● キーボード パスワード ● USB ポート制御 ● 管理者パスワード ● 選択可能なブート シーケンスの使用により、ディスケット ドライブからの許可されていないソフト ウェアのインストールまたはデータの削除を防止 Cisco MCS 7816-H3 は、以下の標準準拠に対応しています。 ● ACPI 2.0 ● PCI 3.0 準拠 ● PXE サポート ● WOL サポート ● USB 2.0 表 8 拡張オプションおよびインターフェイス 拡張オプション 8x PCI-Express フル ハイト、3/4 レングス 1 8x PCI-Express ロー プロファイル、ハーフ レングス 1 表 9 システム ユニット仕様 コンポーネント 仕様 寸法（高さ×幅 ×奥行） 43.2 × 426.2 × 609.6 mm 1.70 × 16.78 × 24.0 インチ 重量（最大） 12.27 kg 27 ポンド 定格ライン電圧 100 ～ 120 VAC、220 ～ 240 VAC 定格入力電流 6 A（100 ～ 120 VAC） 3 A（220 ～ 240 VAC） 入力要件 （電源装置ごと） 定格入力周波数 47 ～ 63 Hz BTU 定格（最大） BTU/Hr 1710 電源出力 定常状態出力電力 420 W 動作時 10 ～ 35°C（50 ～ 95°F） 非動作時 -30°C ～ 60°C（-22 ～ 140 °F） 温度範囲 出荷時 -30°C ～ 60°C（-22 ～ 140 °F） 相対湿度（結露しないこと） 動作時 10 ～ 90% 音響ノイズ 動作時の最小値 （ランダム検出～固定ディスク） L WAd（bel）6.3 Cisco MCS 7816-H3 の適合規格と安全性に関する情報は次のとおりです。 ● FCC 認可：FCC ルール Part 15、Class A 準拠 ● CISPR 22 Class A ● EN 55022（1998）+ A1 + A2 Class B ● EN 55024（1998）+ A1 + A2 ● IEC 61000-3-2（2000）/ EN 61000-3-2（2000）
● IEC EN 61000-3-3（1995）+ A1（2001）/ EN 61000-3-3（1995）+ A1（2001）
● KN 22 Class B（MIC Notice 2001-115）MIC 認定
● CNS 13438（BSMI 認定）
● GB 9254 Class B（CCC 認定）
● VCCI Class B（VCCI 認定）
● CSA C22.2 No. 60950-1-03 Information Technology Equipment – Safety- Part 1:General Requirements
● UL 60950-1 Information Technology Equipment – Safety- Part 1:General Requirements
● IEC 60950-1 Information Technology Equipment – Safety- Part 1:General Requirements + CB report covering national deviations for intended markets.
● ACA AS/ACIF S004:2001
● CCC - China Certificate for China Compulsory Product Certification
● EK1-ITB2000（2006）
● DIN EN ISO 12100-2（2004）
● DIN EN ISO 7779（2001）
● EN 60951-1（2001）+ A11（2004）
● CE Mark（Low Voltage Directive 73/23/EEC, EMC Directive 89/336/EEC）
● WEEE
発注情報
表 10 ～ 11 に発注情報を示します。詳細は「購入案内」を参照してください。
こ の ア プ ラ イ ア ン ス は 、 次 の い ず れ か の 方 法 で 発 注 で き ま す 。Cisco.com の Dynamic Configuration Tool で UNIFIED-CM-7.0 、 UNIFIED-CM-6.1 、 UNIFIED-CM-6.0 、 ま た は CALLMANAGER-5.1 と入力すると、Cisco Unified Communications Manager Appliance と関 連するライセンスのリストが表示されます。次の製品番号を使用して、各コンポーネントを個別に発 注することもできます。
● MCS7816H3-K9-CMC1（Cisco Unified Communications Manager 7.0 にプリロード済み）
● MCS7816H3-K9-CMB2（Cisco Unified Communications Manager 6.1 にプリロード済み）
● MCS7816H3-K9-CMB1（Cisco Unified Communications Manager 6.0 にプリロード済み）
● MCS7816H3-K9-CMA2（Cisco Unified Communications Manager 5.1 にプリロード済み）
● LIC-CM7.0-7816=
● LIC-CM6.0-7816=
● LIC-CM5.1-7816=
● KEY-CCM-ADMIN-K9=（2 個から発注可能）
● DAT-USB-EXT-72=（オプションの外付け USB DAT テープ ドライブ）
● DAT-USB-RM-72=（オプションのラックマウント USB DAT テープ ドライブ）
● DAT-USB-ADPT=（DAT-USB-EXT-72= または DAT-USB-RM-72= を使用するために必要）
©2009 Cisco Systems, Inc. All rights reserved.
Cisco、Cisco Systems、およびCisco Systemsロゴは、Cisco Systems, Inc.またはその関連会社の米国およびその他の一定の国における登録商標または商標です。 本書類またはウェブサイトに掲載されているその他の商標はそれぞれの権利者の財産です。 「パートナー」または「partner」という用語の使用はCiscoと他社との間のパートナーシップ関係を意味するものではありません。（0809R） この資料に記載された仕様は予告なく変更する場合があります。 シスコシステムズ合同会社 〒107-6227 東京都港区赤坂9-7-1 ミッドタウン・タワー お問い合せ先
アプライアンスのスペア品
スペア アプライアンスを発注する際は、表 10 を参照してください。 表 10 スペア アプライアンスの発注情報 アプリケーション スペア製品番号Cisco Unified Communications Manager 7.0 MCS7816H3-K9-CMC1 Cisco Unified Communications Manager 6.1 MCS7816H3-K9-CMB2 Cisco Unified Communications Manager 6.0 MCS7816-H3-K9-CMB1 Cisco Unified Communications Manager 5.1 MCS7816-H3-K9-CMA2
現場で交換可能なスペア品
表 11 に、サーバのスペア部品の発注情報を示します。
表 11 サーバのスペア製品の発注情報
スペア製品番号 説明
MEM-7816-H3-1GB= スペア 1 GB SDRAM DIMM ペア（Cisco MCS 7816-H3 サーバ用）
HDD-7816-H3-160= スペア 160 GB SATA ハード ディスク ドライブ（ホットプラグ非対応）
DAT-USB-EXT-72= スペア外付け USB 36/72 GB DAT ドライブ
DAT-USB-RM-72= スペア ラックマウント USB 36/73 GB DAT ドライブ
