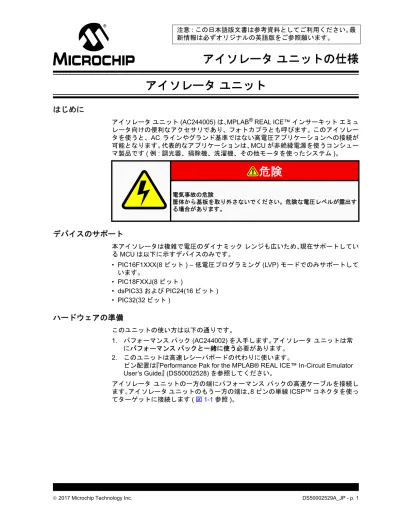

アイソレータ
ユニットの仕様
アイソレータ
ユニット
はじめに
アイソレータ ユニット (AC244005) は、MPLAB
®REAL ICE™ インサーキット エミュ
レータ向けの便利なアクセサリであり、フォトカプラとも呼びます。このアイソレー
タを使うと、AC ラインやグランド基準ではない高電圧アプリケーションへの接続が
可能となります。代表的なアプリケーションは、
MCU が非絶縁電源を使うコンシュー
マ製品です
( 例 : 調光器、掃除機、洗濯機、その他モータを使ったシステム )。
デバイスのサポート
本アイソレータは複雑で電圧のダイナミック
レンジも広いため、現在サポートしてい
る
MCU は以下に示すデバイスのみです。
• PIC16F1XXX(8 ビット ) – 低電圧プログラミング (LVP) モードでのみサポートして
います。
• PIC18FXXJ(8 ビット )
• dsPIC33 および PIC24(16 ビット )
• PIC32(32 ビット )
ハードウェアの準備
このユニットの使い方は以下の通りです。
1. パフォーマンス パック (AC244002) を入手します。アイソレータ ユニットは常
にパフォーマンス
パックと一緒に使う必要があります。
2. このユニットは高速レシーバボードの代わりに使います。
ピン配置は『
Performance Pak for the MPLAB® REAL ICE™ In-Circuit Emulator
User’s Guide』 (DS50002528) を参照してください。
アイソレータ
ユニットの一方の端にパフォーマンス パックの高速ケーブルを接続し
ます。アイソレータ
ユニットのもう一方の端は、8 ピンの単線 ICSP™ コネクタを使っ
てターゲットに接続します
(
図
1-1
参照
)。
危険
電気事故の危険
筐体から基板を取り外さないでください。危険な電圧レベルが露出す
る場合があります。
アイソレータ
ユニットの仕様
DS50002529A_JP - p. 2 2017 Microchip Technology Inc.
図

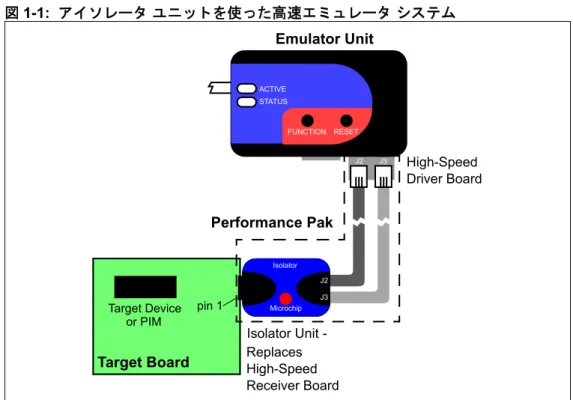

1-1: アイソレータ ユニットを使った高速エミュレータ システム
ソフトウェアの設定
PIC16F1XXX の場合、以下の手順で低電圧プログラミング (LVP) モードを有効にする
必要があります。
1. [Projects] ウィンドウでプロジェクトを選択し、右クリックしてコンテクスト メ
ニューを表示します。
[Properties] をクリックします。
2. [Project Properties] ウィンドウで [Real ICE] カテゴリを選択し、次に [Program
Options] オプション カテゴリを選択します。
3. [Enable Low Voltage Programming] にチェックを入れます。
その他の
[Program Options] のオプションについては、『MPLAB® REAL ICE™
MPLAB X IDE 用インサーキット エミュレータ ユーザガイド』 (DS50002085) の
「第
11 章 エミュレータの機能のまとめ」内の「11.3.3 Program Options」を参
照してください。
4. [Apply] または [OK] をクリックします。
動作に関する注意事項
アイソレータを使う場合、トレースはサポートされません。
アイソレータ
ユニットの回路
アイソレータは、エミュレータに影響を与えずに高電圧の信号を通過させるブリッジ
です。磁気的または光学的に
ICSP インターフェイス信号を絶縁し、最大 2.5 kV 相当
の絶縁保護を実現しています。安全性をさらに高めるため、独立した筐体にアイソ
レータを収めています。
このユニットは、高速レシーバボードと同じ回路を内蔵しています。『
Performance
Pak for the MPLAB REAL ICE In-Circuit Emulator User’s Guide』 (DS50002528) と、こ
の後に記載したアイソレータ
ユニットの回路図を参照してください。
Emulator Unit
Target Board
High-Speed
Driver Board
Target Device ACTIVE STATUS RESET FUNCTION J2 J3Isolator Unit
-Performance Pak
or PIM J2 J3 Isolator Microchip pin 1Replaces
High-Speed
Receiver Board
図
1-3: アイソレータ ユニットの回路図 – ICSPCLK
LVD+ LVD-R1 100 DATA_EN NDATA_EN 74AHC1G04_SOT-23_5L 2 4 U9 SN65MLVD206 U1 2 1 3 4 6 7 DATA ADUM3401_SO16_300 HOT_VDD HOT_ICSPDAT HOT_DEN U7 VDD1 VDD2 GND1 GND2 GND1 GND2 ISO 1 3 4 5 6 7 2 8 16 14 13 12 10 11 9 15 LVC+ LVC-R1 100 CLK_EN NCLK_EN 74AHC1G04_SOT-23_5L 2 4 U11 SN65MLVD206 U2 2 1 3 4 6 7 CLK ADUM3401_SO16_300 HOT_VDD HOT_ICSPCLK HOT_CEN U13 +3.3V VDD1 VDD2 GND1 GND2 GND1 GND2 ISO 1 3 4 5 6 7 2 8 16 14 13 12 10 11 9 15アイソレータ
ユニットの仕様
DS50002529A_JP - p. 4 2017 Microchip Technology Inc.
図
1-4: アイソレータ ユニットの回路図 – DATと CLK
DATA_EN U3 U4 U5 U6 6 7 3 4 2 1 SN65MLVD206 SN65MLVD206 SN65MLVD206 SN65MLVD206 R3 100 R4 100 R5 100 R6 100 6 7 3 4 2 1 6 7 3 4 2 1 6 7 3 4 2 1 +3.3V +3.3V R7 10K R36 10K CLK_EN USDO +3.3V USCK +3.3V ADUM3402_SO16_300 DATAEN+ DATAEN-CLKEN+ CLKEN-USPID+ USPID-USPIC+ USPIC-U8 1 3 4 5 6 7 2 8 16 14 13 10 12 11 9 15 VDD1 VDD2 GND1 GND1GND2GND2 ISO R9 10K R810K HOT_VDD HOT_DEN HOT_CEN HOT_VDD HOT_USDO HOT_USCKC17-C18 0.1 +5V +3.3V C1-C9, C12-C13, C28 0.1 C10-C11, C150.1 HOT_VDD VDD_TAR C14, C29 0.1 C18 U18 U22 10 µF 6.3V C210.1 µF +3.3V +3.3V R23 .05 R17 100K R20 100K 8 7 6 5 MCP1652_MSOP8 1 2 3 4 VIN PG MC SHDN EXT GND CS FB IRLMS2002_MICRO6 3 1,2,5,6 Q1 R31 11.7K 1% R28 4.22K 1% R34 0.1 C25 10 25V D1 CRS08 L1 10 µH C32 10uF 6.3V C300.1 µF R38 .05 HOT_VDD HOT_VDD HOT_VDD R42 100K R37 100K MCP1652_MSOP8 VIN PG MC SHDN EXT GND CS FB 8 7 6 5 1 2 3 4 IRLMS2002_MICRO6 3 1,2,5,6 Q1 4 4 L4 10 µH D4 CRS08 R40 11.7K 1% R39 4.22K 1% R41 0.1 C31 10 25V HOT_+5V
アイソレータ
ユニットの仕様
DS50002529A_JP - p. 6 2017 Microchip Technology Inc.
図
1-6: アイソレータ ユニットの回路図 – V
DD、V
PP、MCLR
サードパーティ製アイソレータのサポート
MPLAB REAL ICE インサーキット エミュレータ向けアイソレータ ユニットがお客様
のニーズに適していない場合、
Keterex® 社等のサードパーティ メーカーが Microchip
社のデバイスと一緒に使えるアイソレータを提供しています。詳細はMicrochip社ウェ
ブサイト
(
www.microchip.com
) をご覧ください。
VDD_TAR U15V
DD
DETECT
R10 0 HOT_VDD R14 10K HOT_+5VV
PP
/NMCLR
LOC110_8PFLATPK +5V +5V U16 NC NC MCP601_SOT-23_5L 1 2 5 3 4 IN+ IN-R13 90.9K, 5% R11 90.9K, 5% R12 500 C24 100 pF U17 1 2 5 3 4 IN+ IN-MCP601_SOT-23_5L HOT_VDD 1 2 3 4 8 7 6 5 J4 +3.3V HOT_VDD HOT_VPP VPP_TAR +5V 1 2 3 U10 ADUM1100 1 2 3 4 8 7 6 5 VDD1 VI GND1 VDD1 VDD2 GND2 VO GND2 EN C DE CDS50002529A_JP - p. 8 2017 Microchip Technology Inc.
