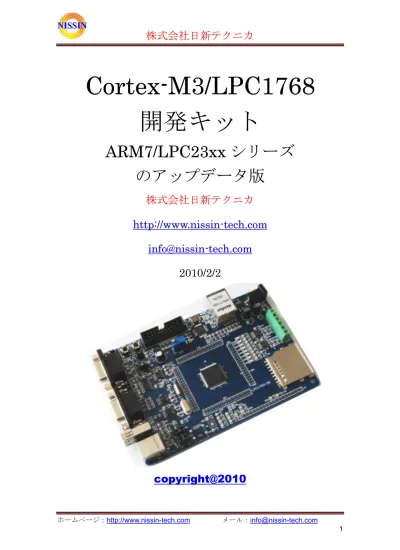

株式会社日新テクニカ
Cortex-M3/LPC1768
開発キット
ARM7/LPC23xx シリーズ
のアップデータ版
株式会社日新テクニカ
http://www.nissin-tech.com
[email protected]
2010/2/2
copyright@2010
株式会社日新テクニカ
第一章 Cortex-M3/LPC1768 開発キットの概要...3 第二章 初体験 ...5 第三章 RS232 で書き込み ... 12 3.1 書き込みツールのインストール ... 12 3.2 書き込み... 17第四章 USB Open Linkで書き込む... 19
第五章 サンプルの紹介 ... 24 5.1 Code¥keil¥USBCDC ... 24 5.2 CODE¥Keil¥USBHID... 24 5.3 CODE¥keil¥USBMem ... 26 5.4 Code¥keil¥USBAudio ... 26 5.5 Code¥keil¥USBHostLite(ホスト機能) ... 27 5.6 CODE¥MCB1700¥RL¥TCPnet¥Http_demo ... 27 5.7 CODE¥MCB1700¥RL¥FlashFS¥ Http_upload ... 28 5.8 CODE¥MCB1700¥RL¥TCPnet¥Telnet_demo ... 31 5.9 CODE¥MCB1700¥RL¥TCPnet¥DNS_demo... 33 5.10 CODE¥MCB1700¥RL¥FlashFS¥SD_File... 33 5.11 CODE¥MCB1700¥RL¥CAN¥CAN_Ex1... 34 5.12 初心者ためのサンプル... 34 5.13 オーペンソースのIPスタック(CODE¥uip_webserver_src)... 34 第六章 開発ツールKEILのインストール... 35 6.1 インストール... 35 6.2 コンフィグ ... 36
※ 使用されたソースコードはhttp://www.nissin-tech.com/
からダウンロードできます。
※ この文書の情報は、事前の通知なく変更されることがあり
ます。
※ (株)日新テクニカの書面による許可のない複製は、いかな
る形態においても厳重に禁じられています。
株式会社日新テクニカ
第一章
Cortex-M3/LPC1768 開発キットの概要
DC 5V
CAN2
CAN1
LED×8
SD CARD
128x64 LCD
UART1
UART0
EEPROM
24C04
10/100M Ethernet
DP83848
JTAG
RESET
KEY
LM386
USB Host
USB
Device
SP2526
USB OTG
LPC1768
CPU プロセッサー
• Cortex-M3 コアを採用した NXP の LPC1768、周波数 72MHz。ARM7/LPC2368 とpin-to-pin コンパチ、直接替換できます。LPC23xx シリーズのソフトウェアを少 し直せば、そのまま動けますメモリ
• 512kB フラッシュメモリ • 64kB SRAM
• 16kB SRAM for Ethernet • 16kB SRAM for USB
株式会社日新テクニカ
• 4kbit EEPROM(24C04)周辺機能
• 10M/100M Ethernet × 1 • USB2.0 device/host/OTG • RS-232 × 2 • JTAG/ICE • CAN2.0 × 2 • SD カードソケット • DA オーディオアンプ(LM386) • AD テスト用可変抵抗 • I2C EEPROM • ユーザーLED × 8 • 割り込みテスト用ユーザボタン × 1外形寸法
• 外形寸法: 133×90(mm) ※突起物は除く
供給電源
• 5VDC 電源、プラグ2.1mmφ、極性はセンタープラス です。電源指示 LED 付き
株式会社日新テクニカ
第二章
初体験
このサンプルはCODE¥MCB1700¥RL¥TCPnet¥Http_demo
です。 LAN ケ ーブル 5V 電源プラ グ2.1mmφ LPC1768 ボードにあるウェブサーバのサンプルを書き込みました。5V電源を挿入すると (USB-Bポートで給電可)、みどりのLEDが点滅していることが見えます。LANケーブルで LPC1768 を繋いで、パソコン側でブラウザーを開きって、LPC1768 ボードのドメイン (http://mcb1700)を入力してください。株式会社日新テクニカ
初めの接続するとき、ユーザー名admin を入力して、パスワードなし、「OK」ボタンを押 してください。
LPC1700 ボードのホームページが見えます。
株式会社日新テクニカ
LPC1768 ボードの IP アドレスなどのパラメータが見えます。 メニューの「System」を選択すると
株式会社日新テクニカ
ユーザーのパスワードを変更することができます。 メニューの「LED」を選択すると
株式会社日新テクニカ
LPC1768 ボードの LED が遠隔制御できます。 メニューの「AD」を選択すると
株式会社日新テクニカ
AD の可変抵抗の状態が見えます。可変抵抗を回しながら、ブルーバーを見てください。 メニューの「Language」を選択すると
株式会社日新テクニカ
ブラウザーはどんな言語を使いますか。LPC1768 ボードは分かります。 メニューの「Statistics」を選択すると
株式会社日新テクニカ
だれはLPC1768 ボードを繋ぐことが分かります。第三章
RS232 で書き込み
3.1 書き込みツールのインストール
最新版RS232 書き込みツールをダウンロードします。 http://www.flashmagictool.com/download.html&d=FlashMagic.exe FlashMagic.exe を実行すると、書き込みツールをインストールします。株式会社日新テクニカ
「Next」ボタンを押すと、英文のライセンスが出てきます。同意できる場合は、「I accept the agreement」を選択して、「Next」ボタンを押します。
株式会社日新テクニカ
インストール先フォルダを変更せず、そのまま進んでください。
株式会社日新テクニカ
そのまま進んでください。
株式会社日新テクニカ
インストール中の画面です。
株式会社日新テクニカ
3.2 書き込み
Windows のメニュー「スタート」Æ「Flash Magic」Æ 「Flash Magic」を選択してください
株式会社日新テクニカ
「Device…」に使用のプロセッサーを選択します。
「Browse…」ボタンで書き込みファイル(*.hex)を選択します。
株式会社日新テクニカ
第四章
USB Open Link で書き込む
• JTAG/ICE 高速 USB2.0 インターフェースの JTAG
• 全てのARM(ARM7, ARM9, Cortex-M3, XSCALE)マイコンをデバッグ • ARM 標準 2X10 ピン JTAG コネクタと 2X5 ピン JTAG コネクタ使用 • 電圧1.2～5V DC で動作している ARM ターゲットをサポート • 最高JTAG 速度 12MHz • ダウンロード速度ARM7:600KB/s, ARM9:550KB/s, DCC:800KB/s • 三つのJTAG ケーブル付け(10 ピン, 20 ピン, 20 ピン 2mm-2.54mm 変換 • ARM シリーズ Flash の書き込み • RDI インタフェース、IAR，ADS，KEIL，WINARM，RealView などの開発環境 で使えます。 • OpenOCD(オーペンソース)デバッグも使用可能
USB Open Link の最新ドライバとソフトをこちらからダウンロードしてください。
http://www.segger.com/cms/jlink-software.html
株式会社日新テクニカ
株式会社日新テクニカ
使用されたマイコンチップを選択して、「Ok」ボタンを押します。
株式会社日新テクニカ
書き込みのファイルを選択します。
Open link とターゲットを繋ぐ、電源を投入します。メニュー「Target」Æ「Connect」を 選択し、
株式会社日新テクニカ
メニュー「Target」Æ「Auto」で書き込み開始します。
書き込み中…
株式会社日新テクニカ
第五章
サンプルの紹介
5.1 Code¥keil¥USBCDC
※ USB デバイス機能をテストする時、JP1/JP2 のジャンパーを「D」 に設定してください。 USB 仮想シリアルポートのサンプルです。ドライバは同じフォルダにあります。使い方は 普通のRS232 ポートと同じです。 ARM9/2440A シリーズ KaneBeBe II ARM7TDMI/44B0 弊社のuClinux/Linux を搭載する ARM7/ARM9 シリーズボードには CDC クラスのドライ バがありますので、直接使えます。5.2 CODE¥Keil¥USBHID
HID デバイスとして認識されます。 C:¥Keil¥ARM¥Utilities¥HID_Client¥Release¥HIDClient.exe を実行します。株式会社日新テクニカ
「Device」に「LPC17xx USB HID」というデバイスを選択してください。 「Outputs(LEDs)」にボードの LED をコントローラできます。
J9 のジャンパーを「INT」に設定して、S2 ボタンを押すと、「Inputs(Buttons)」が変化し ます。
株式会社日新テクニカ
5.3 CODE¥keil¥USBMem
LPC1768 の内蔵 SRAM は USB メモリとして使えます。5.4 Code¥keil¥USBAudio
LPC1768 ボードは USB オーディオデバイスとして使えます。サンプルを LPC1768 ボード に書き込んだ後、LPC1768 ボードはパソコンを USB ケーブルで繋ぐと、LPC1768 ボード がUSB オーディオデバイスとして認識されます。株式会社日新テクニカ
スピーカーを 繋ぐケーブル 音 の ボ リ ューム パ ソ コ ン を 繋 ぐ USB ケーブル Windows である音声ファイルをプレイすると、LPC2388 ボードのスピーカーはこの音声を 放送します。聞いてみます。5.5 Code¥keil¥USBHostLite(ホスト機能)
※ USB ホスト機能をテストする時、JP1/JP2 のジャンパーを「H」に 設定してください。このサンプルは USB メモリを認識して、USB メモリの情報を UART0 で送信します。 UART0 のボーレットは 57600 です。通信の時、J9 のジャンパーを抜いてください。
5.6 CODE¥MCB1700¥RL¥TCPnet¥Http_demo
株式会社日新テクニカ
5.7 CODE¥MCB1700¥RL¥FlashFS¥ Http_upload
HTTP でファイルを LPC1768 ボードの SD カードにアップロードします。 パソコン側でブラウザーを開きって、LPC1768 ボードのドメイン(http://mcb1700)を入力 してください。 初めの接続するとき、ユーザー名admin を入力して、パスワードなし、「OK」ボタンを押 してください。株式会社日新テクニカ
株式会社日新テクニカ
「File Upload」でファイルをアップロードします。
5.8 CODE¥MCB1700¥RL¥TCPnet¥Telnet_demo
株式会社日新テクニカ
コンソールで「telnet mcb1700」コマンドを入力します。
株式会社日新テクニカ
「help」で全てのコマンドをリストします。5.9 CODE¥MCB1700¥RL¥TCPnet¥DNS_demo
DNS サンプルです。次のサイトを IP アドレスを DNS で取得し、シリアルポートで送信し ます。ボーレットは115200 です。 "www.google.com", "www.keil.com", "www.microsoft.com", "www.yahoo.com", "www.notexisting.site"5.10 CODE¥MCB1700¥RL¥FlashFS¥SD_File
このサンプルはSD カードを認識して、SD カードの情報を UART1 で送信します。UART1 のボーレットは115200 です。株式会社日新テクニカ
5.11 CODE¥MCB1700¥RL¥CAN¥CAN_Ex1
LPC1768 ボードは二つの CAN ポートがあります。 このサンプルはCAN1 で 可変抵抗の位置を発送し ます。CAN2 で受信して、 LED で可変抵抗の状態を 表示します。 可変抵抗を回すと、LED の状態が変化します。 LED の変化 が見えます 可変抵抗を回すと 信号線でCAN1 と CAN2 を繋ぐ5.12
初心者ためのサンプル
CODE¥Keil¥GPIO 簡単なLED 点灯サンプルです。 CODE¥Keil¥UART 割り込みでUART0/UART1 テスト用のサンプルです。 CODE¥Keil¥EXTINT 外部割込みサンプルです。使う時、J9 のジャンパーは「INT」側に設定してください。S2 ボタンは外部割込みボタンです。5.13
オーペンソースの
IP スタック(CODE¥uip_webserver_src)
Main 関数の始めの部分、IP アドレスを設定します。株式会社日新テクニカ
IP アドレスは 192.168.1.105 です。ブラウザーでこの IP アドレスを開きと、第六章
開発ツール KEIL のインストール
6.1 インストール
順番でMDK403.exe、rlarm401.exe，rlarm401.exe をインストールしてください。 これらの開発ツールKEIL のデモ版です。Keil 社からのライセンスが必要です。ライセン スがなければ、プログラムのサイズ制限があります。 ※ Keil社の日本代理店はhttp://axe-inc.co.jp/株式会社日新テクニカ
6.2 コンフィグ
あるプロジェクトを開きます。「Target Options」を押します。
次の画面が出てきます。
「Debug」タブを選択し、使っている JTAG を選択します。Open-Link の場合は、Cortex-M3 J-LINK を選びます。
株式会社日新テクニカ
「Utilities」タブを選択し、書き込みツールを選択します。Open-Link の場合は、Cortex-M3 J-LINK を選びます。「Settings」ボタンを押します。
株式会社日新テクニカ
株式会社日新テクニカ
「Debug」タブを選択し、「JTAG」と周波数 500KHz に設定します。
