NI 9925屋外IP54ケース 取り付けガイド - National Instruments

取り付けガイド

NI 9925

屋外

IP54

ケース

NI cDAQ-9181/9191

シャーシ用ワイヤレス

/

イーサネットケース

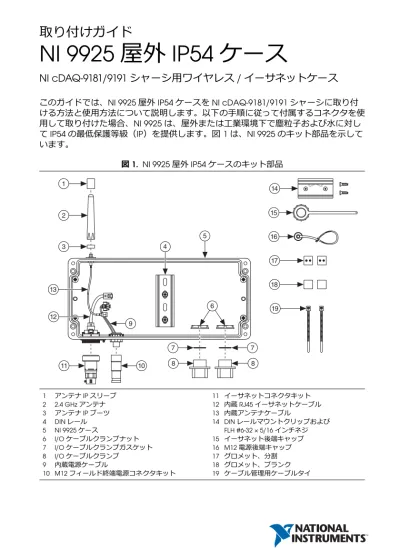

このガイドでは、NI 9925_屋外IP54_ケースをNI cDAQ-9181/9191_{シャーシに取り付} ける方法と使用方法について説明します。以下の手順に従って付属するコネクタを使 用して取り付けた場合、NI 9925_{は、屋外または⼯業環境下で塵粒⼦および⽔に対し} てIP54の最低保護等級（IP）を提供します。図1は、NI 9925のキット部品を示して います。 図 1. NI 9925 屋外 IP54 ケースのキット部品 1 アンテナ IP スリーブ 2 2.4 GHzアンテナ 3 アンテナ IP ブーツ 4 DINレール 5 NI 9925ケース 6 I/Oケーブルクランプナット 7 I/Oケーブルクランプガスケット 11 イーサネットコネクタキット 12 内蔵 RJ45 イーサネットケーブル 13 内蔵アンテナケーブル 14 DINレールマウントクリップおよび FLH #6-32 × 5/16インチネジ 15 イーサネット後端キャップ 16 M12電源後端キャップ 10 11 7 15 14 16 17 18 19 8 7 8 13 12 1 2 3 4 5 6 9

IP_{定格に関する詳細は、「}IP_{定格について」セクションを参照してください。} NI cDAQ-9181/9191_{シャーシの仕様については、}ni.com/manualsで利用可能な 『NI cDAQ-918x/919x _{ユーザマニュアル』を参照してください。} 図2_は、NI 9925_{の外形寸法を示しています。} 図 2. NI 9925 の外形寸法と取り付け穴の位置

NI 9925

_{をセットアップおよび取り付ける}

NI 9925_{の取り付けには、}2_{番のプラスドライバーと}0.125_{インチのマイナスドライ} バーが必要です。以下の手順に従って、NI 9925をセットアップおよび取り付けてく ださい。 1. NI 9925_{をパッケージから取り出し、}NI 9925_{とキットの内容を確認します。ケー} スが破損している場合は、ナショナルインスツルメンツまでご連絡ください。破 損しているケースを取り付けたり、キットに含まれる破損した部品を使用しない でください。 2. 2番のプラスドライバーを使用して取り付けネジを緩め、ケースのカバーを取り 外します。 3. _{（オプション）}NI 9925_{を取り付けます。}NI 9925_{の取り付け穴の寸法は、図}2_を 参照してください。 4. NI cDAQ-9191を使用している場合は、シャーシからアンテナを取り外してくだ さい。 81.5 mm (3.21 in.) 21.0 mm (0.83 in.) 160.0 mm (6.30 in.) 109.0 mm (4.29 in.) ྲྀ䜚௜䛡✰ 340.0 mm (13.39 in.) ྲྀ䜚௜䛡✰ 91.0 mm (3.58 in.) 360.0 mm (14.17 in.) 4x Ø6.5 mm (0.26 in.) 61.8 mm (2.43 in.)

5. DIN_{レールクリップは、}2_つのFLH #6-32 × 5/16_{インチネジ（キットに付属）で} cDAQ_{シャーシに}2_{番のプラスドライバーを使用して固定します（図}3_{を参照）。} 図 3. DIN レールクリップを NI cDAQ-9181/9191 シャーシに取り付ける 6. C_シリーズI/O_{モジュールを}NI cDAQ-9181/9191_{シャーシに挿入します。} 7. _図4_{に示すように、内蔵電源ケーブルを}NI 9925_からcDAQ_{シャーシに接続し} ます。 8. 図4に示すように、RJ45イーサネットケーブルをNI 9925およびcDAQシャー シに接続します。 図 4. 内蔵ケーブルを接続する 1 内蔵アンテナケーブル 2 内蔵 RJ45 イーサネットケーブル 3 内蔵電源ケーブル PO WER P O W E R ST A T US S TA T U S A C TIVE A C T IV E 1 2 3

9. _図5_{に示されているように、}cDAQ_{シャーシを}NI 9925_のDIN_{レールにはめ込み} ます。 図 5. DIN レールクリップのパーツ配置図 10. NI cDAQ-9191を使用する場合は、図4のように、内蔵アンテナケーブルを NI 9925_からcDAQ_{シャーシに接続します。} 11. _{ケースの外側で、図}6A_{に示されているように、アンテナ}IP_{ブーツを小さい直} 径の突起穴がある外部アンテナコネクタに取り付けます。 図 6. アンテナアセンブリの取り付け メモ イーサネット専用に使用する場合は、アンテナをNI 9925に取り付 けることはオプションであり、IP_{定格への影響はありません。ただし、ア} ンテナを取り付けることで、ケースのアンテナコネクタを保護できます。 12. _図6B_{に示されているように、アンテナを外部アンテナコネクタの底までねじ込} みます。 13. 図6Cに示されているように、ケースに接触するまでアンテナIPスリーブをア ンテナの上から下に滑らせて、アンテナIP_{ブーツの上に取り付けます。}

1 DINレールクリップ 2 DINレールバネ 3 DINレール

1 アンテナ IP ブーツ 2 外部アンテナコネクタ 34 アンテナアンテナ IP スリーブ 1 2 3 A B C 3 4 2 1

14. _図7_{に示されているように、外部}IP_定格RJ45_{イーサネットケーブルを}NI 9925 の外部イーサネットコネクタに接続します。カスタム仕様のIP_定格RJ45_イーサ ネットケーブルのオーダーおよび作成に関する情報は、「IP_{定格ケーブル」セク} ションを参照してください。 図 7. 外部ケーブル / コンポーネントを接続する 15. 図7に示されているように、外部IP定格M12電源ケーブルをNI 9925の外部 M12_{電源コネクタに接続します。カスタム仕様の}IP_定格M12_{電源ケーブルの} オーダーおよび作成に関する情報は、「IP定格ケーブル」セクションを参照して ください。 メモ NI 9925_上の外部M12_{電源コネクタまたは外部イーサネットコネク} 1 外部 RJ45 イーサネットケーブル 2 外部 M12 電源ケーブル 3 I/Oケーブル 4 I/Oケーブルクランプおよびグロメット 5 I/Oケーブルクランプガスケット 6 I/Oケーブルクランプナット 7 アース線 2 1 6 5 5 4 4 3 3 7 6 PO WER P O W E R ST AT US S T AT U S A C TIVE A C TIV E

17. _『NI cDAQ-918x/919x _{ユーザマニュアル』に記載されているように、}cDAQ_シャー シ上の接地ネジにアース線を接続します。「IP_定格I/O_{ケーブルを作成する」セ} クションの説明のように、アース線を1_{つまたは両方の}I/O_{開口部を通して経路} 接続します。アース線を最も近いアースまたは接地構造に終端します。 注意 NI 9925_上のI/O_{開口部を使用しない場合は、ケーブルクランプのブ} ランクグロメットを使用し開口部を閉じて、IP54_{定格を維持してください。} 18. 2_{番のプラスドライバーを使用し取り付けネジを締めて、ケースカバーを再び取} り付けます。

IP

_{定格ケーブル}

このセクションでは、NI 9925屋外IPケースキットに含まれるフィールド終端コネク タを使用してケーブルの⻑さをカスタマイズする方法について説明します。IP_定格 のケーブルおよびアクセサリはNIからオーダーできます。

IP

定格

M12

電源フィールド終端ケーブルを作成する

NI 9925_{キットに含まれる}1_つのM12_{電源フィールド終端メスコネクタキットを使用} して、カスタム仕様のM12電源ケーブルを作成できます。以下の手順に従って、 M12_{フィールド終端ケーブルを作成してください。} 注意 カスタム仕様のケーブルを作成する場合は、NI 9925に付属するコネ クタのみを使用してください。 メモ M12フィールド終端コネクタ上のネジ留め式端⼦に接続する前に、 ワイヤをプラスチックおよびゴム製のシーリンググロメットを介して経路 接続するように注意します。 1. _{主電源の正極リードをピン}4_{に接続して、}M12_{電源フィールド終端メスコネク} タを作成します。図8に示されているように、ピン番号はフィールド終端コネ クタの内側の各端⼦の隣に表示されています。 図 8. M12 電源フィールド終端メスコネクタのピン配列 1 2 3

+

4

–

IP

定格

RJ45

イーサネットケーブルを作成する

NI 9925_{キットに含まれるイーサネットフィールド終端コネクタを使用して、カスタ}

ム仕様のIP_定格RJ45_{イーサネットケーブルを作成できます。}IP_定格RJ45_イーサ

ネットケーブルの作成方法については、フィールド終端コネクタキットに含まれる 『SCPFE Wiring/Assembly Instructions_{』ドキュメントを参照してください。}

注意 カスタム仕様のケーブルを作成する場合は、NI 9925_{に付属するコネ} クタのみを使用してください。 メモ NI 9925_{上の外部イーサネットコネクタを使用しない場合は、イーサ} ネット後端キャップでコネクタをカバーしてください。

IP

定格

I/O

ケーブルを作成する

ケーブルクランプおよびグロメットの2_{つの部分で構成されるクランプシステムで} は、既成のケーブルを使用してNI 9925_からI/O_{を介して経路接続することが可能で} す。適切なグロメットが選択された場合、クランプシステムはIP54_の最小IP_定格を 満たします。2_{つの穴があるグロメットでは、}2_{本のケーブルを⼀度に経路接続でき} ます。カスタム仕様のケーブル構成用に、ブランクグロメットも提供されています。 IP_{定格に関する詳細は、「}IP_{定格について」セクションを参照してください。} 注意 カスタム仕様のケーブルを作成する場合は、NI 9925_{に付属するコネ} クタのみを使用してください。 メモ NI cDAQ-9181/9191_{シャーシが指定された要件を満たすように、ク} ランプの1_{つを使用して}NI 9925_屋外IP_{ケースの外側でグランドに経路接} 続してください。 注意 NI 9925_上のI/O_{開口部を使用しない場合は、ケーブルクランプのブ} ランクグロメットを使用し開口部を閉じて、IP54定格を維持してください。 クランプシステムを使用するには、以下の手順に従ってください。 1. _{ケーブルの直径幅に適切なサイズのグロメットを選択します。ブランクグロメッ} トは、カスタム仕様のケーブルサイズの使用、および未使用のI/O開口部の密閉 用に提供されています。 2. _図7_{に示されているように、ケースの穴および}C_シリーズI/O_{モジュールを通す} ために⼗分な⻑さを残してから、グロメットをケーブルのまわりに配置します。 3. ケーブルクランプを開きます。0.125インチのマイナスドライバーを使用して開 く必要がある場合があります。

NI IP

定格ケーブルをオーダーする

表1_には、NI 9925_{で使用可能なオプションのケーブルアクセサリが記載されていま} す。これらのアクセサリに関する詳細は、ni.comを参照してください。 表 1. オプションのケーブルアクセサリ NI製品番号 説明 196648-05 IP_定格、M12_{電源ケーブル（}5_{メートル）、ピッグテイル} 196650-05 IP_{定格、イーサネットケーブル（}5_{メートル）} 196647-01 _{ケーブルクランプの代替品（}2_{つの固体グロメット、}4_つの多種 2穴式スプリットグロメット）

IP

_{定格について}

NI 9925屋外IP54ケース内でNI cDAQ-9181/9191シャーシを適切に取り付けて使用 することで、屋外または⼯業環境下でIP54_の最小IP_{定格を提供できます。}IP54_のIP 定格は、全方向からの塵粒⼦および⽔しぶきの浸入を防ぎます。 表2に示されているように、2桁の保護等級（IP）評価はIEC 60529規格によって定 義されており、ケースが塵粒⼦（1_{桁目で表示）と⽔しぶき（}2_{桁目で表示）の浸入} を防ぐ度合を指定しています。 表 2. IP 定格 1桁目 の番号 固形微粒⼦に対する保護 の番号2桁目 水に対する保護 0 _保護なし 0 _保護なし 1 50 mmより大きい固体物体 に対する保護 1 _{垂直方向に落下する⽔に対す} る保護 2 12.5 mm_{より大きい固体物体} に対する保護 2 垂直から最大の⽔しぶきに対する保護15°までの直接 3 2.5 mmより大きい固体物体 に対する保護 3 _{垂直から最大}60°までの直接 の⽔しぶきに対する保護 4 1 mm_{より大きい固体物体に} 対する保護 4 全方向からの直接の水しぶきに対する保護 5 _{防塵（有害な堆積なし）} 5 _{低圧の⽔噴射に対する保護} 6 _耐塵 6 _{高圧の⽔噴射に対する保護} 7 _最大1 mまで浸⽔（⽔没） 可能 8 1 m_{を超える浸⽔（⽔没）} 可能

National Instrumentsの商標の詳細については、ni.com/trademarksに掲載されている「NI Trademarks and Logo Guidelines」 をご覧下さい。本文書中に記載されたその他の製品名および企業名は、それぞれの企業の商標または商号です。 National Instrumentsの製品 / 技術を保護する特許については、ソフトウェアで参照できる特許情報 ( ヘルプ→特許情報 )、

環境管理

ナショナルインスツルメンツは、環境に優しい製品の設計および製造に努めていま す。NI_{は、製品から特定の有害物質を除外することが、環境および}NI_{のお客様に} とって有益であると考えています。

環境に関する詳細は、ni.com/environmentからアクセス可能な「Minimize Our

Environmental Impact_{」ページ（英語）を参照してください。このページには、ナ} ショナルインスツルメンツが準拠する環境規制および指令、およびこのドキュメント に含まれていないその他の環境に関する情報が記載されています。

廃電気電⼦機器（WEEE）

欧州のお客様へ 製品寿命を過ぎたすべての製品は、必ずWEEE_リサイク ルセンターへ送付してください。WEEEリサイクルセンターおよびナショ ナルインスツルメンツのWEEE_{への取り組み、および廃電気電⼦機器の}

WEEE指令2002/96/EC準拠については、ni.com/environment/weee

（英語）を参照してください。
