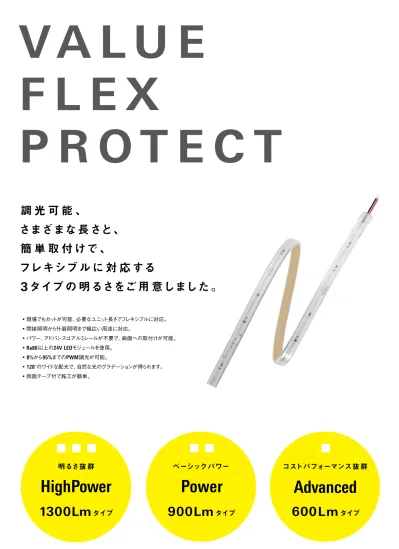

調 光 可 能 、
さまざまな長さと、
簡 単 取 付 けで 、
フレキシブル に 対 応 する
3
タイプ の 明るさをご 用 意しました 。
明るさ抜 群
ベーシックパワー
コストパフォーマンス抜 群
1300Lm
タイプ
HighPower
Power
Advanced
600Lm
タイプ
900Lm
タイプ
▪
現場でもカットが可能、必要なユニット長さでフレキシブルに対応。
▪
間接照明から什器照明まで幅広い用途に対応。
▪
パワー、アドバンスはアルミレールが不要で、曲面への取付けが可能。
▪
Ra80
以上の
24V LED
モジュールを使用。
▪
8%
から
95%
までの
PWM
調光が可能。
▪
120
°
のワイドな配光で、自然な光のグラデーションが得られます。
▪
両面テープ付で施工が簡単。
V A L U E
F L E X
P R O T E C T
■ 選 び 方
御注文コード
36-6○○
-50-□□
1
パワーを選ぶ ○○
36-6
①③
明るさを重視
■
High Power
1300Lm タイプ
(23.06mm ピッチ )
36-6
⓪⑨
ベーシック
■
Power
900Lm タイプ
(18.2 mm ピッチ )
36-6
⓪⑥
コストパフォーマンス優先
■
Advanced
600Lm タイプ
(27.78mm ピッチ )
2
色温度を選ぶ □□
※ High Power は 2700K から
88
2400K
90
2700K
91
3000K
95
3500K
97
4000K
98
6500K
3
長さ ( ユニット数 ) を選ぶ
P. 3・4 表参照
4
接続オプションを選ぶ
1リール・通常カット加工時 （片側リード線B×片側エンドキャップI）
接続用両端加工も承ります。
P. ４参照
5
電源を選ぶ
P. 6 参照
パワー
ユニット数
色温度
( 1 リールは００ ）
50mm 50mm ●施工最小曲げ半径 / 50mm
●下図の方向にしか、曲げることはできません。
●モジュールをひねったり、90°
に折り曲げないでください。
■
施工最小曲げ半径
80 50 50 25 80 30 0 80 20 30■
推奨施工寸法（mm）
High Power
ハイパワー36-613
-50-□□
●光源寿命 / 35,000時間
●消費電力 2.3W / 1ユニット
●入力電圧 DC24V
●入力電流 0.096A / 1ユニット
●LED個数 6個 / 1ユニット
●アルミレール（P.5）に取付けて
使用してください。
●LEDピッチ : 23.06mm
8.2 6.5 500 138.33 全長 23.06 30 10 1 ユニットカットライン カット加工時 1 リール時 5.8 500 10 13.5明るさを重視した、1300Lmタイプ
物販店の間接照明に最適
700 400200 100 40 40 3000 10 0 100 4000 ユニット数VFP1300-G1- ×35
光色 827 2700K 830 3000K 835 3500K 840 4000K 865 6500K OSRAM 品番90
2700K
91
3000K
95
3500K
97
4000K
98
6500K
Power
パワー36-609
-50-□□
●
光源寿命 / 35,000時間
●消費電力 1.34W / 1ユニット
●入力電圧 DC24V
●入力電流 0.056A / 1ユニット
●LED個数 6個 / 1ユニット
●LEDピッチ : 18.2mm
●クリップ付
ベーシックな、900Lmタイプ
700 500 300 100 30 3000 10 0 100 4000VFP900-G2- ×44
光色 824 2400K 827 2700K 830 3000K 835 3500K 840 4000K 865 6500K OSRAM 品番 ユニット数 8.2 6.5 500 109 全長 18.2 30 10 1 ユニットカットライン カット加工時 1 リール時 5.8 500 10 13.588
2400K
90
2700K
91
3000K
95
3500K
97
4000K
98
6500K
Advanced
アドバンス36-606
-50-□□
●光源寿命 / 35,000時間
●消費電力 1.27W / 1ユニット
●入力電圧 DC24V
●入力電流 0.053A / 1ユニット
●LED個数 6個 / 1ユニット
●LEDピッチ : 27.78mm
●クリップ付
8.2 6.5 500 166 全長 27.78 30 10 1 ユニットカットライン カット加工時 1 リール時 5.8 500 10 13.5コストパフォーマンス優先、600Lmタイプ
什器・棚下照明に最適
700 500 300 100 20 3000 10 0 100 4000VFP600-G2- ×35
光色 824 2400K 827 2700K 830 3000K 835 3500K 840 4000K 865 6500K OSRAM 品番 ユニット数88
2400K
90
2700K
91
3000K
95
3500K
97
4000K
98
6500K
1
パワーを選ぶ
2
色温度を選ぶ
付属品クリップ
付属品クリップ
ユニット
数
全長
(mm)
(¥)
価格
［税別］消費電力
(W)
入力電流
(A)
全光束
(Lm)
01
153
¥10,400
2.3
0.096
194.4
02
291
4.6
0.192
388.8
03
431
6.9
0.288
583.2
04
568
9.2
0.384
777.6
05
707
¥19,900
11.5
0.48
972.0
06
846
13.8
0.576
1166.4
07
984
16.1
0.672
1360.8
08
1122
18.4
0.768
1555.2
09
1262
¥27,025
20.7
0.864
1749.6
10
1400
23
0.96
1944.0
11
1538
25.3
1.056
2138.4
12
1677
¥36,525
27.6
1.152
2332.8
13
1815
29.9
1.248
2527.2
14
1954
32.2
1.344
2721.6
15
2093
34.5
1.44
2916.0
16
2231
¥46,025
36.8
1.536
3110.4
17
2369
39.1
1.632
3304.8
18
2509
41.4
1.728
3499.2
19
2646
43.7
1.824
3693.6
20
2785
¥53,150
46
1.92
3888.0
21
2924
48.3
2.016
4082.4
22
3062
50.6
2.112
4276.8
23
3200
¥62,650
52.9
2.208
4471.2
24
3340
55.2
2.304
4665.6
25
3478
57.5
2.4
4860.0
26
3616
¥62,650
59.8
2.496
5054.4
27
3755
¥69,775
62.1
2.592
5248.8
28
3893
64.4
2.688
5443.2
29
4031
66.7
2.784
5637.6
30
4171
¥79,275
69
2.88
5832.0
31
4309
71.3
2.976
6026.4
32
4447
73.6
3.072
6220.8
33
4586
75.9
3.168
6415.2
34
4724
¥83,125
78.2
3.264
6609.6
35
4863
80.5
3.36
6804.0
1
リール
5011
¥85,500
83.5
3.48
7000
●1リールの場合はIP66
●全長は±10mm程度の誤差があります。
全光束比 3500K 100% 2700K 93% 4000K 100% 3000K 93% 6500K 100%ユニット
数
全長(mm)
(¥)［税別］
価格
消費電力
(W)
入力電流
(A)
全光束
(Lm)
01
125
¥7,400
1.34
0.056
100
02
234
2.68
0.112
200
03
345
4.02
0.168
300
04
455
5.36
0.224
400
05
564
6.7
0.28
500
06
674
¥13,900
8.04
0.336
600
07
784
9.38
0.392
700
08
893
10.72
0.448
800
09
1004
12.06
0.504
900
10
1114
13.4
0.56
1000
11
1223
¥19,100
14.74
0.616
1100
12
1333
16.08
0.672
1200
13
1443
17.42
0.728
1300
14
1552
18.76
0.784
1400
15
1663
¥25,600
20.1
0.84
1500
16
1773
21.44
0.896
1600
17
1882
22.78
0.952
1700
18
1992
24.12
1.008
1800
19
2102
25.46
1.064
1900
20
2211
¥30,800
26.8
1.12
2000
21
2322
28.14
1.176
2100
22
2432
29.48
1.232
2200
23
2541
30.82
1.288
2300
24
2651
¥37,300
32.16
1.344
2400
25
2761
33.5
1.4
2500
26
2870
¥37,300
34.84
1.456
2600
27
2981
36.18
1.512
2700
28
3091
37.52
1.568
2800
29
3200
¥42,500
38.86
1.624
2900
30
3310
40.2
1.68
3000
31
3420
41.54
1.736
3100
32
3529
42.88
1.792
3200
33
3640
¥49,000
44.22
1.848
3300
34
3750
45.56
1.904
3400
35
3859
46.9
1.96
3500
36
3969
48.24
2.016
3600
37
4079
49.58
2.072
3700
38
4188
¥55,500
50.92
2.128
3800
39
4299
52.26
2.184
3900
40
4409
53.6
2.24
4000
41
4518
54.94
2.296
4100
42
4628
56.28
2.352
4200
43
4738
¥57,200
57.62
2.408
4300
44
4847
58.96
2.464
4400
1リール
4966
¥58,500
61.2
2.55
4500
●1リールの場合はIP66
●全長は±10mm程度の誤差があります。
全光束比 2400K 87% 3500K 94% 2700K 94% 4000K 100% 3000K 94% 6500K 100%1リール・通常カット加工時
片側リード線B×片側エンドキャップI
3
長さ ( ユニット数 ) を選ぶ
High Power
ハイパワー明るさを重視した、1300Lmタイプ
物販店の間接照明に最適
Power
パワーベーシックな、900Lmタイプ
8.2 6.5 13.5 500 全長 30 10 カット加工時 エンドキャップ 1 リール時 5.8 500 10 リード線 リード線ユニット
数
全長(mm)
(¥)
価格
［税別］消費電力
(W)
入力電流
(A)
全光束
(Lm)
01
181
¥6,400
1.27
0.053
91.7
02
348
2.54
0.106
183.4
03
514
3.81
0.159
275.1
04
681
¥11,900
5.08
0.212
366.8
05
847
6.35
0.265
458.5
06
1014
7.62
0.318
550.2
07
1180
¥17,400
8.89
0.371
641.9
08
1347
10.16
0.424
733.6
09
1513
11.43
0.477
825.3
10
1680
¥22,900
12.7
0.53
917.0
11
1846
13.97
0.583
1008.7
12
2013
15.24
0.636
1100.4
13
2179
¥28,400
16.51
0.689
1192.1
14
2346
17.78
0.742
1283.8
15
2512
19.05
0.795
1375.5
16
2679
¥33,900
20.32
0.848
1467.2
17
2845
21.59
0.901
1558.9
18
3012
22.86
0.954
1650.6
19
3178
¥41,200
24.13
1.007
1742.3
20
3345
25.4
1.06
1834.0
21
3511
26.67
1.113
1925.7
22
3678
27.94
1.166
2017.4
23
3844
¥46,750
29.21
1.219
2109.1
24
4011
30.48
1.272
2200.8
25
4177
31.75
1.325
2292.5
26
4344
¥52,250
33.02
1.378
2384.2
27
4510
34.29
1.431
2475.9
28
4676
35.56
1.484
2567.6
29
4843
¥57,750
36.83
1.537
2659.3
30
5010
38.1
1.59
2751.0
31
5176
39.37
1.643
2842.7
32
5343
¥63,250
40.64
1.696
2934.4
33
5509
41.91
1.749
3026.1
34
5675
43.18
1.802
3117.8
35
5842
¥64,155
44.45
1.855
3209.5
1リール
6018
¥66,000
46.0
1.92
3300
●1リールの場合はIP66
●全長は±10mm程度の誤差があります。
全光束比 2400K 88% 3500K 100% 2700K 100% 4000K 100% 3000K 100% 6500K 100%価格は加工費（コネクター、リード線等のパーツは含みます）のみです。
別途、加工用バリューフレックス本体が必要です。
バリューフレックスの両端に、オプションパーツをセット加工した
状態でお届けします。
接 続 用 両 端 加 工
【片側リード線B電源側】 × 【片側渡り線C渡り側】
36-6
○○
-50-
□□＋91-90001-99
本体価格＋加工費
（希望小売価格）¥980
［税別］【両側コネクター付F電源側G渡り側】
36-6
○○
-50-
□□＋91-90002-99
本体価格＋加工費
（希望小売価格）¥1,480
［税別］【片側リード線B電源側】 × 【片側渡り側コネクター付G渡り側】
36-6
○○
-50-
□□＋91-90003-99
本体価格＋加工費
（希望小売価格）¥1,280
［税別］全長
500
30
リード線
渡り側コネクター
30
53
20
【片側コネクター付F電源側】 × 【片側エンドキャップI渡り側】
36-6
○○
-50-
□□＋91-90004-99
本体価格＋加工費
（希望小売価格）¥1,280
［税別］ ●リード線の延長は1列10mまでです （AWG16以上を使用時） ● 1列最大長さは、1リールの長さですAdvanced
アドバンスコストパフォーマンス優先、600Lmタイプ
什器・棚下照明に最適
全長
500
30
リード線
渡り線
30
500
全長
30
電源側コネクター
渡り側コネクター
30
53
20
25
全長
10
電源側コネクター
エンドキャップ
30
25
53
24V 直流電源装置A
F
G
H
F
E
C
I
D
B
B
結線 10m 最大 1 リールまで30°
45°
アルミレールを固定する際に使用する、取付け具です。
施工を容易にします。
36-61812-99
¥300
［税別］アルミレール固定ブラケット
LF-LTS-MB
●4個付
●1レール(1800mm)に4個使用してください。
●φ3.5mm皿ねじ(タッピング)4個を、別途ご用意ください。
光をよりソフトに拡散させる場合にご使用ください。
36-61813-99
¥6,800
［税別］乳白カバー
LF-LTS-COVER-D
●サイズ(mm) : L2100×W17.7×H24
●質量 : 0.3Kg
36-61814-99
¥600
［税別］乳白カバー用エンドキャップ
LF-LTS-ENDCAP COVER-D
●2個付
O P T I O N
オプションハイパワーを固定する際、また、乳白カバーを取付けする際に使用します。
アルミレールを取付け、角度をつけてライティング。
36-61844-40
¥700
［税別］傾斜レール30°
●サイズ(mm) : L150×W23.5×H12.4
●1レールに2個以上使用してください。
●アルミレール取付け用φ3.5mm皿ねじ(M3)1個を、
別途ご用意ください。
アルミレールを取付け、角度をつけてライティング。
36-61845-40
¥700
［税別］傾斜レール45°
●サイズ(mm) : L150×W25.5×H9
●1レールに2個以上使用してください。
●アルミレール取付け用φ3.5mm皿ねじ(M3)1個を、
別途ご用意ください。
バリューフレックスをアルミレールに固定する際に
使用します。
36-61843-99
¥300
［税別］固定クリップ
●5個付
●200mm毎に1個以上使用してください。
36-61826-99
¥3,600
［税別］アルミレール 1800mm
●サイズ(mm) : L1800×W14.6×H9.2
●質量 : 0.3Kg
36-61827-99
¥2,400
［税別］アルミレール 1200mm
●サイズ(mm) : L1200×W14.6×H9.2
●質量 : 0.2Kg
36-61828-99
¥1,800
［税別］アルミレール 900mm
●サイズ(mm) : L900×W14.6×H9.2
●質量 : 0.2Kg
●固定クリップ900mm毎に5個付
●φ3.5mm皿ねじ(タッピング)300mm毎に1個を、別途ご用意ください。
●入力部、エンドキャップは、アルミレールにはまりません。
バリューフレックス直結コネクター付コネクターと接続し
給電をおこなうコードです。
36-61836-99
¥910
［税別］リード線3000mm片切り
●バリューフレックスとの接続には、直結コネクター付
コネクターで接続してください。
E
バリューフレックス直結コネクター付コネクターと接続し、
バリューフレックス間の渡り延長をおこなうコードです。
36-61829-99
¥720
［税別］渡り延長コード200mm
36-61830-99
¥740
［税別］渡り延長コード300mm
36-61831-99
¥740
［税別］渡り延長コード400mm
36-61832-99
¥750
［税別］渡り延長コード500mm
36-61833-99
¥780
［税別］渡り延長コード1000mm
36-61834-99
¥840
［税別］渡り延長コード2000mm
36-61835-99
¥910
［税別］渡り延長コード3000mm
●バリューフレックスとの接続には、直結コネクター付
コネクターで接続してください。
H
●リード線の延長は1列10mまでです（AWG16以上を使用時） ● 1列最大長さは、1リールの長さです接 続
O P T I O N
オプション電源からバリューフレックスを4分岐する際に使用します。
36-61846-99
¥800
［税別］ワンタッチコネクター
●2個付
A
4
接続オプションを選ぶ
24V 直流電源装置 A F G H F E C I D B B 結線 10m 最大 1 リールまで24V 直流 電源装置 X1 X2 X3 X4 ●
リード線の延長は1列10mまでです（AWG16以上を使用時）
●1列最大長さは、1リールの長さです。
24V直流電源装置と接続長さ
各列の合計（例 : X1+X2+X3+X4）
■ 調光しない場合の接続
■ 1台の調光器で1台の電源を調光制御する場合の接続
■ 1台の調光器で2台の電源を調光制御する場合の接続
●調光信号線の末端は絶縁してください。
●屋外で使用する場合は調光信号線の末端を防水処理してください。
●調光信号入力は無極性です。
●調光信号入力は無極性です。
36-31843-99
36-31844-99
36-31845-99
36-31846-99
5
電源を選ぶ
品番 OSRAM 品番 価格［税別］ 入力定格 出力定格 推奨使用出力 質量(Kg) サイズ(mm)36-31843-99
調光不可 ( 屋内用 )
OT 20/100-200/24¥ 5,800
AC90-220 DC24V 0.83A 20Wまで 0.110 L115×W45×H2836-31844-99
OT 60/100-200/24 DIM P¥10,800
AC90-220 DC24V 2.5A 2.4W~60Wまで 0.763 L180×W63×H37
36-31845-99
OT 90/100-200/24 DIM P¥12,800
AC90-220 DC24V 3.75A 90Wまで27W~ 0.858 L199×W63×H3736-31846-99
OT 150/100-200/24 DIM P¥14,900
AC90-220 DC24V 6.25A 45W~150Wまで 0.933 L219×W63×H37
75
LED
×3
COB
LED
RETRORa
80
80-90
Ra
マルチレンズ ページ上部に まとめて チップオンボード レトロ xicato 埋込穴径 回転角 首振角 近接照射限度 演色評価（Ra） 連続調光ECO
出力切替355
°
30
°
0.5
m
連続
調光
出力切替 商品スペック近くに出力
切替
75
LED
×3
COB
LED
RETRORa
80
80-90
Ra
マルチレンズ ページ上部に まとめて チップオンボード レトロ xicato 埋込穴径 回転角 首振角 近接照射限度 演色評価（Ra） 連続調光ECO
出力切替355
°
30
°
0.5
m
連続
調光
出力切替 商品スペック近くに出力
切替
■
調光器
専用調光器との組合せで、
8%
～
95%
の
PWM
調光が可能。
PWM制御調光器OP01286-01
ホワイト¥13,500
［税別］ ● 寸法 /W70・H120・D31 ● スイッチ付（3路） ● 1個用スイッチボックスに適合 ● プラスチックプレート付 ● 調光信号出力12V 60mA ● AC100V PWM制御調光器OP01318-00
ホワイト
¥17,800
［税別］ ● 寸法 /W116・H120・D39 ● 質量 /0.3kg ● スイッチ付 ● 2個用スイッチボックスに適合 ● プラスチックプレート付 ● AC100V ● 調光信号線総配線長 100m以下 ● 専用信号線（CPEVφ0.9～1.2） ● 指定器具専用 ● 適合負荷容量10A ● 調光信号線総配線長100m以下 1 電源あたり 1 調光器あたり OP01286-01 1 台あたり OP01318-00 1 台あたり VFP1300 VFP900 VFP600 最大接続 電源台数 VFP1300 VFP900 VFP600 最大接続 電源台数 VFP1300 VFP900 VFP600 品番 推奨使用出力 最短(mm) 最長(mm) 最短(mm) 最長(mm) 最短(mm) 最長(mm) 最長(mm) 最長(mm) 最長(mm) 最長(mm) 最長(mm) 最長(mm)36-31843-99
調光不可 ( 屋内用）
20Wまで 151 1200 122 1623 179 2617 - - --36-31844-99
60Wまで2.4W~ 291 3600 234 4868 348 7850 5 18000 24338 39248 8 28800 38941 6279736-31845-99
90Wまで27W~ 1677 5400 2322 7301 3678 11774 5 27000 36507 58872 8 43200 58412 9419536-31846-99
150Wまで45W~ 2785 9000 3750 12169 6018 19624 3 27000 36507 58872 5 45000 60846 98120 バリューフレックス バリューフレックス バリューフレックス バリューフレックス バリューフレックス 24V 直流電源 AC100V/ AC200V AC100V/ AC200V AC100V/ AC200V 入 力 側 入 力 側 P W M 調 光 器 P W M 調 光 器 入 力 側 調光信号 入力線 調光信号 入力線 調光信号 入力線 出 力 側 出 力 側 出 力 側 24V 直流電源 24V 直流電源 24V 直流電源バリューフレックス長さ変更例 (接続オプションD直結コネクターセットを使用)
バリューフレックスの電極部の
シリコンを取り除きます。
直結コネクター
シリコンキャップ
バリューフレックスにシリコン
キャップを通し、直結コネクター
に接続。
シリコンキャップを直 結コネク
ター部に被せる。
ユニットカットライン部
バリューフレックスをユニットカット
ライン部でカット
接 続オプションを使 用することで、
現 場でバリューフレックスをカットし長さの 変 更も可 能 。
■現場でカットできます
バリューフレックスカット方法
● カット位置
ユニットカットライン部 [ ハンダ ( 銀色部分 )]
2 本線、または、4 本線の中央部
ハンダ 2 本線の中央部
（エンドキャップ取付時のみ）
ハンダ 4 本線の中央部
● 歯の長いニッパでカットする
● エンドキャップを取付ける
カット断面部 (
●ヶ所 ) に、エンド
キャップに付属の接着剤を少量付
ける。
エンドキャップを被せ、接着剤の
硬化 ( 約 30 分 ) を待つ。
バリューフレックスをカットした際の、終端に使
用します。
36-61807-99
¥1,200
［税別］エンドキャップ
●5個付
●接着剤付
I
●
リード線の延長は
1列10mまでです
（AWG16以上を
使用時）
●1列最大長さは、
1リールの長さです
バリューフレックスとバリューフレックスを直結
する際に使用します。
36-61816-99
¥1,650
［税別］直結コネクターセット
●直結コネクター
●シリコンキャップ
D
電源からバリューフレックスを4分岐する際に
使用します。
36-61846-99
¥800
［税別］ワンタッチコネクター
●2個付
A
バリューフレックス直結コネクター付コネクター
と接続し給電をおこなうコードです。
36-61836-99
¥910
［税別］リード線3000mm片切り
●バリューフレックスとの接続には、直結コネク
ター付、コネクターで接続してください。
E
電源とバリューフレックスを接続する際に使用
します。また、両端加工時の片側リード線とし
ても使用します。
36-61815-99
¥1,250
［税別］電源側直結コネクター付リード線片切り
●リード線500mm
●シリコンキャップ付
B
電源側のバリューフレックス直結コネクター
付、渡り延長コードのコネクターとを接続する
際に使用します。
36-61841-99
¥1,750
［税別］電源側直結コネクター付コネクター
●コード長さ60mm
F
バリューフレックス直結コネクター付コネクター
と接続し、バリューフレックス間の渡り延長をお
こなうコードです。
36-61829-99
¥720
［税別］渡り延長コード200mm
36-61830-99
¥740
［税別］渡り延長コード300mm
36-61831-99
¥740
［税別］渡り延長コード400mm
36-61832-99
¥750
［税別］渡り延長コード500mm
36-61833-99
¥780
［税別］渡り延長コード1000mm
36-61834-99
¥840
［税別］渡り延長コード2000mm
36-61835-99
¥910
［税別］渡り延長コード3000mm
●バリューフレックスとの接続には、直結コネク
ター付コネクターで接続してください。
H
バリューフレックス間を延長する際に使用
します。
36-61847-99
¥1,250
［税別］渡り側
直結コネクター付延長コード片切り
●コード長さ500mm
●シリコンキャップ付
●電源側は、36-61815-99
B
をご使用ください
C
渡り側のバリューフレックス直結コネクター付、
渡り延長コードのコネクターと接続する際に
使用します。
36-61842-99
¥1,750
［税別］渡り側直結コネクター付コネクター
●コード長さ60mm
G
バリューフレックスをカットした際の、終端に使
用します。
36-61807-99
¥1,200
［税別］エンドキャップ
●5個付
●接着剤付
I
アルミレールを固定する際に使用する、取付
け具です。施工を容易にします。
36-61812-99
(LF-LTS-MB)¥300
［税別］アルミレール固定ブラケット
●4個付
●1レール(1800mm)に4個使用してください。
●φ3.5mm皿ねじ(タッピング)4個を、別途
ご用意ください。
光をよりソフトに拡散させる場合にご使用ください。
36-61813-99
(LF-LTS-COVER-D)¥6,800
［税別］乳白カバー
●サイズ(mm) : L2100×W17.7×H24
●質量 : 0.3Kg
36-61814-99
(LF-LTS-ENDCAP COVER-D)¥600
［税別］乳白カバー用エンドキャップ
●2個付
30°
アルミレールを取付け、角度をつけてライティング。
36-61844-40
¥700
［税別］傾斜レール30°
●サイズ(mm) : L150×W23.5×H12.4
●1レールに2個以上使用してください。
●アルミレール取付け用φ3.5mm皿ねじ
(M3)1個を、別途ご用意ください。
45°
アルミレールを取付け、角度をつけてライティング。
36-61845-40
¥700
［税別］傾斜レール45°
●サイズ(mm) : L150×W25.5×H9
●1レールに2個以上使用してください。
●アルミレール取付け用φ3.5mm皿ねじ
(M3)1個を、別途ご用意ください。
バリューフレックスをアルミレールに固定する
際に使用します。
36-61843-99
¥300
［税別］固定クリップ
●5個付
●200mm毎に1個以上使用してください。
ハイパワーを固定する際、また、乳白カバーを
取付けする際に使用します。
36-61826-99
¥3,600
［税別］アルミレール 1800mm
●サイズ(mm) : L1800×W14.6×H9.2
●質量 : 0.3Kg
36-61827-99
¥2,400
［税別］アルミレール 1200mm
●サイズ(mm) : L1200×W14.6×H9.2
●質量 : 0.2Kg
36-61828-99
¥1,800
［税別］アルミレール 900mm
●サイズ(mm) : L900×W14.6×H9.2
●質量 : 0.2Kg
●固定クリップ900mm毎に5個付
●φ3.5mm皿ねじ(タッピング)300mm毎に1
個を、別途ご用意ください。
●入力部、エンドキャップは、アルミレールには
まりません。
24V 直流電源装置A
F
G
H
F
E
C
I
D
B
B
結線 10m 最大 1 リールまで接 続
O P T I O N
オプションO P T I O N
オプション■ Advanced 600Lm 両側コネクター
（36-61841-99×36-61842-99）付
参考
棚板サイズ
（ｍｍ）
全長
(mm)
価格
(¥)
［税別］
品番
□□
:
色温度
消費
電力
（
W)
入力
電流
（
A)
全光束
（
Lm)
500
363
¥7,880
36-20602-50-
□□
2.54 0.106
183.4
600
529
36-20603-50-
□□
3.81 0.159
275.1
900
862
¥13,380
36-20605-50-
□□
6.35 0.265
458.5
1000 1029
36-20606-50-
□□
7.62 0.318
550.2
1200 1195
¥18,880
36-20607-50-
□□
8.89 0.371
641.9
1500
1362
36-20608-50-
□□
10.16 0.424
733.6
1528
36-20609-50-
□□
11.43 0.477
825.3
2000
1861
¥24,380
36-20611-50-
□□
13.97 0.583
1008.7
2028
36-20612-50-
□□
15.24 0.636
1100.4
全光束比 2400K 87% 3500K 100% 2700K 100% 4000K 100% 3000K 100% 6500K 100%■ Power 900Lm 両側コネクター
（36-61841-99×36-61842-99）付
参考
棚板サイズ
（ｍｍ）
全長
(mm)
(¥)
価格
［税別］
品番
□□
:
色温度
消費
電力
（
W)
入力
電流
（
A)
全光束
（
Lm)
500
470
¥8,800
36-20904-50-
□□
5.36 0.224
400.0
600
579
36-20905-50-
□□
6.7
0.28
500.0
900
799
¥15,380
36-20907-50-
□□
9.38 0.392
700.0
1000 908
36-20908-50-
□□
10.72 0.448
800.0
1200 1129
36-20910-50-
□□
13.4
0.56
1000.0
1500 1458 ¥20,580
36-20913-50-
□□
17.42 0.728
1300.0
2000
1897
¥27,080
36-20917-50-
□□
22.78 0.952
1700.0
2007
36-20918-50-
□□
24.12 1.008
1800.0
全光束比 2400K 87% 3500K 94% 2700K 94% 4000K 100% 3000K 94% 6500K 100%■High Power 1300Lm 両側コネクター
（36-61841-99×36-61842-99）付
（アルミレールに取付けて使用してください。）
参考
棚板サイズ
（ｍｍ）
全長
(mm)
(¥)
価格
［税別］
品番
□□
:
色温度
消費
電力
（
W)
入力
電流
（
A)
全光束
（
Lm)
500
446
¥11,880
36-21303-50-
□□
6.9
0.288
583.2
600
583
36-21304-50-
□□
9.2
0.384
777.6
900
861
¥21,380
36-21306-50-
□□
13.8 0.576
1166.4
1000 999
36-21307-50-
□□
16.1 0.672
1360.8
1200 1137
36-21308-50-
□□
18.4 0.768
1555.2
1500 1415 ¥28,505
36-21310-50-
□□
23
0.96
1944.0
2000 1969 ¥38,005
36-21314-50-
□□
32.2 1.344
2721.6
全光束比 3500K 94% 2700K 87% 4000K 94% 3000K 94% 6500K 100%選び方
御注文コード
36-2○○
-50-□□
1
パワーを選ぶ ○○
36-2
①③
明るさを重視
■
High Power
1300Lm タイプ
(23.06mm ピッチ )
36-2
⓪⑨
ベーシック
■
Power
900Lm タイプ
(18.2 mm ピッチ )
36-2
⓪⑥
コストパフォーマンス優先
■
Advanced
600Lm タイプ
(27.78mm ピッチ )
2
色温度を選ぶ □□
※ High Power は 2700K から
3
長さ ( ユニット数 ) を選ぶ
右表参照
4
接続オプションを選ぶ
5
電源を選ぶ
パワー ユニット数 色温度1
パワーを選ぶ
2
色温度を選ぶ
3
長さ ( ユニット数 ) を選ぶ
両側コネクター付
53
30
30
53
25
全長
20
■什器、棚下照明に最適
88
2400K
90
2700K
91
3000K
95
3500K
97
4000K
98
6500K
●リード線の延長は1列10mまでです。
（AWG16以上を使用時）
●1列最大長さは、1リール（5011mm）の長さです。
●リード線の延長は1列10mまでです。
（AWG16以上を使用時）
●1列最大長さは、1リール（4966mm）の長さです。
●リード線の延長は1列10mまでです。
（AWG16以上を使用時）
●1列最大長さは、1リール（6018mm）の長さです。
電源からバリューフレックスを4分岐する際に
使用します。
36-61846-99
¥800
［税別］ワンタッチコネクター
●2個付
バリューフレックス直結コネクター付コネクター
と接続し、バリューフレックス間の渡り延長を
おこなうコードです。
36-61829-99
¥720
［税別］渡り延長コード200mm
36-61830-99
¥740
［税別］渡り延長コード300mm
36-61831-99
¥740
［税別］渡り延長コード400mm
36-61832-99
¥750
［税別］渡り延長コード500mm
36-61833-99
¥780
［税別］渡り延長コード1000mm
36-61834-99
¥840
［税別］渡り延長コード2000mm
36-61835-99
¥910
［税別］渡り延長コード3000mm
●バリューフレックスとの接続には、直結コネ
クター付、コネクターで接続してください。
ハイパワーを固定する際、また、乳白カバーを
取付けする際に使用します。
36-61826-99
¥3,600
［税別］アルミレール 1800mm
●サイズ(mm) : L1800×W14.6×H9.2
●質量 : 0.3Kg
36-61827-99
¥2,400
［税別］アルミレール 1200mm
●サイズ(mm) : L1200×W14.6×H9.2
●質量 : 0.2Kg
36-61828-99
¥1,800
［税別］アルミレール 900mm
●サイズ(mm) : L900×W14.6×H9.2
●質量 : 0.2Kg
●固定クリップ900mm毎に5個付
●φ3.5mm皿ねじ(タッピング)300mm毎に
1個を、別途ご用意ください。
●入力部、エンドキャップは、アルミレールに
はまりません。
アルミレール
バリューフレックスをアルミレールに固定する
際に使用します。
36-61843-99
¥300
［税別］固定クリップ
●5個付
●200mm毎に1個以上使用してください。
固定クリップ
バリューフレックス直結コネクター付コネクター
と接続し給電をおこなうコードです。
36-61836-99
¥910
［税別］リード線3000mm片切り
●バリューフレックスとの接続には、直結コネク
ター付、コネクターで接続してください。
リード線3000mm片切り
ワンタッチコネクター
棚板
渡り延長コード
アルミレールを固定する際に使用する、取付
け具です。施工を容易にします。
36-61812-99
¥300
［税別］アルミレール固定ブラケット
LF-LTS-MB
●4個付
●1レール(1800mm)に4個使用してください。
●φ3.5mm皿ねじ(タッピング)4個を、別途ご
用意ください。
アルミレール固定ブラケット
4
接続オプションを選ぶ
バリューフレックス
両側コネクター付
24V
直流電源装置
棚板
アルミレールを取付け、角度をつけてライティング。
36-61844-40
¥700
［税別］傾斜レール30°
●サイズ(mm) : L150×W23.5×H12.4
●1レールに2個以上使用してください。
●アルミレール取付け用φ3.5mm皿ねじ
(M3)1個を、別途ご用意ください。
45°
アルミレールを取付け、角度をつけてライティング。
36-61845-40
¥700
［税別］傾斜レール45°
●サイズ(mm) : L150×W25.5×H9
●1レールに2個以上使用してください。
●アルミレール取付け用φ3.5mm皿ねじ
(M3)1個を、別途ご用意ください。
アルミレール
アルミレール
傾斜レール
傾斜レール
傾斜レール
45°
棚奥を明るく
30°
棚中央を明るく
30°
●シリコンキャップはアルミレールに
はまりません。
●アルミレールは全長より60mm
短くしてください。
●リード線の延長は1列10mまでです。
（AWG16以上を使用時）
●1列最大長さは、1リールの長さです。
2 4 V 直 流 電 源 装 置
■ ロープライス & 省 施 工 、P W M 制 御 調 光 対 応
（ 3 6 - 3 1 8 4 3 - 9 9 以 外 ）
■ 調光ドライバー等不要(電源内に内蔵)で調 光できる2 4 V 直 流 電 源 装 置
（36-31843-99 以外）
■ 屋 外・屋 内 兼 用
（ 使 用 環 境 温 度：− 3 0 度 〜 6 0 度 ）
品番 OSRAM 品番 価格 ［税別］ 入力定格 出力定格 推奨使用出力 質量 (Kg) サイズ(mm)36-31843-99
調光不可 ( 屋内用 )
OT 20/100-200/24¥ 5,800
AC90-220 DC24V 0.83A 20Wまで 0.110 L115×W45×H2836-31844-99
OT 60/100-200/24DIM P
¥10,800
AC90-220 DC24V 2.5A2.4W～
60Wまで 0.763 L180×W63×H37
36-31845-99
OT 90/100-200/24DIM P
¥12,800
AC90-220 DC24V 3.75A27W～
90Wまで 0.858 L199×W63×H37
36-31846-99
OT 150/100-200/24DIM P¥14,900
AC90-220 DC24V 6.25A45W～ 150Wまで 0.933 L219×W63×H37
75
LED
×3
COB
LED
RETRORa
80
80-90
Ra
マルチレンズ ページ上部に まとめて チップオンボード レトロ xicato 埋込穴径 回転角 首振角 近接照射限度 演色評価（Ra） 連続調光ECO
出力切替355
°
30
°
0.5
m
連続
調光
出力切替 商品スペック近くに出力
切替
■
調光器
専用調光器との組合せで、
8%
～
95%
の
PWM
調光が可能。
PWM制御調光器OP01286-01
ホワイト¥13,500
［税別］ ● 寸法 /W70・H120・D31 ● スイッチ付（3路） ● 1個用スイッチボックスに適合 ● プラスチックプレート付 ● 調光信号出力12V 60mA ● AC100V PWM制御調光器OP01318-00
ホワイト¥17,800
［税別］ ● 寸法 /W116・H120・D39 ● 質量 /0.3kg ● スイッチ付 ● 2個用スイッチボックスに適合 ● プラスチックプレート付 ● AC100V ● 調光信号線総配線長 100m 以下 ● 専用信号線（CPEVφ0.9～ 1.2） ● 指定器具専用 ● 適合負荷容量10A ● 調光信号線総配線長 100m 以下5
電源を選ぶ
1 電源あたり 1 調光器あたり OP01286-01 1 台あたり OP01318-00 1 台あたり VFP1300 VFP900 VFP600 最大接続 電源台数 VFP1300 VFP900 VFP600 最大接続 電源台数 VFP1300 VFP900 VFP600 品番 推奨使用出力 (mm)最短 (mm)最長 (mm)最短 (mm)最長 (mm)最短 (mm)最長 (mm)最長 (mm)最長 (mm)最長 (mm)最長 (mm)最長 (mm)最長36-31843-99
調光不可 ( 屋内用）
20Wまで 151 1200 122 1623 179 2617 - - --36-31844-99
60Wまで2.4W～ 291 3600 234 4868 348 7850 5 18000 24338 39248 8 28800 38941 6279736-31845-99
90Wまで27W～ 1677 5400 2322 7301 3678 11774 5 27000 36507 58872 8 43200 58412 9419536-31846-99
150Wまで45W～ 2785 9000 3750 12169 6018 19624 3 27000 36507 58872 5 45000 60846 98120保証に関して
● 保証期間はお買上げ日より１年です。（電源は３年） ● お客様での電 源 接 続 部 および 端 末 の 絶 縁 処 理 に起因する、故 障 または損傷は保証対象外です。●お客様での商品のカット加工に関しては 保 証 対 象 外 です。設置や据え付けに関する事項
●取付工事は有資格者に依頼してください。照明器具の寿命
● 照明器具には寿命があります。詳しくは総合カタログ Vol.18「照明器具の寿命」をご覧 ください。● 設置して約 8 年から 10 年たつと、外観に異常がなくても内部の劣化が進行して います。 点 検・ 交 換 をおすすめします。 ※ 使 用 条 件 は 周 囲 温 度 30 ℃、1 日 10 時 間 点 灯、年 間 3000 時間点灯。（JIS C8105-1 解説による）● 周囲温度が高い場合、点灯時間が長い場合 は、寿命が短くなります。※ 電気用品安全法の技術基準では、規定条件での電気絶縁材料の性 能の限界を40,000 時間としております。Information & Caution
● 掲載内容は 2016 年 9 月現在のものです。● 品質改良のため、予告なく一部仕様や価格 を変更する場合がありますので、あらかじめご了承ください。● 表示価格は消費税別希望 小売価格です。ご購入の際、法令により消費税が付加されますのでご承知おき願います。 ● 印刷の関係上、商品の色が実物と異なることがありますので、あらかじめご了承ください。 ● ご使用の前に、「安全上のご注意」と「取扱説明書」、また弊社ホームページ「商品に関 するご注意」をよくお読みの上、正しくお使いください。● 商品情報の見方についての詳 細は、総合カタログの「INFORMATION」をご参照ください。 東 京 TEL.03-5456-0311 大 阪 TEL.06-6304-0505 名古屋 TEL.052-252-9556 福 岡 TEL.092-431-7824
