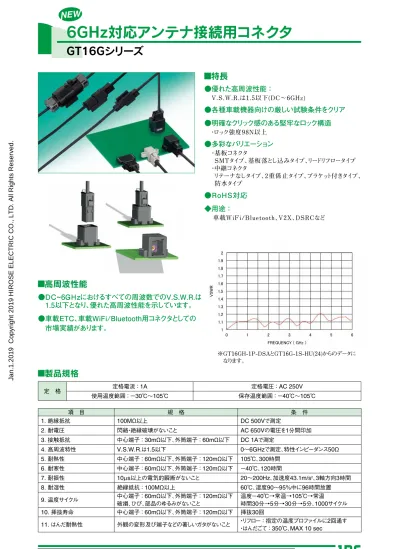

[GT16G]シリーズカタログ

(1)

GT16Gシリーズ

※GT16GH-1P-DSAとGT16G-1S-HU(24)からのデータに なります。

特長

●優れた高周波性能：

V.S.W.R.は1.5以下(DC∼6GHz)

●各種車載機器向けの厳しい試験条件をクリア

●明確なクリック感のある堅牢なロック構造

・ロック強度98N以上

●多彩なバリエーション

・基板コネクタ SMTタイプ、基板落とし込みタイプ、リードリフロータイプ ・中継コネクタ リテーナなしタイプ、2重係止タイプ、ブラケット付きタイプ、 防水タイプ

●RoHS対応

◆用途：

車載WiFi/Bluetooth、V2X、DSRCなど

製品規格

定格定格電流： 1A 定格電圧： AC 250V 使用温度範囲：−30℃~105℃ 保存温度範囲：−40℃~105℃ 項目規格条件 1. 絶縁抵抗 100MΩ以上 DC 500Vで測定 2. 耐電圧閃絡・絶縁破壊がないこと AC 650Vの電圧を1分間印加 3. 接触抵抗中心端子： 30mΩ以下、外筒端子： 60mΩ以下 DC 1Aで測定 4. 高周波特性 V.S.W.R.は1.5以下 0∼6GHzで測定、特性インピーダンス50Ω 5. 耐熱性中心端子： 60mΩ以下、外筒端子： 120mΩ以下 105℃、300時間 6. 耐寒性中心端子： 60mΩ以下、外筒端子： 120mΩ以下 −40℃、120時間 7. 耐振性 10μs以上の電気的瞬断がないこと 20∼200Hz、加速度43.1m/s2_、₃_軸方向₃_時間 8. 耐湿性絶縁抵抗： 100MΩ以上 60℃、湿度90~95%中に96時間放置 9. 温度サイクル中心端子： 60mΩ以下、外筒端子： 120mΩ以下破損、ひび、部品のゆるみがないこと温度−40℃→常温→105℃→常温時間30分→5分→30分→5分、1000サイクル 10. 挿抜寿命中心端子： 60mΩ以下、外筒端子： 120mΩ以下挿抜30回 11. はんだ耐熱性外観の変形及び端子などの著しいガタがないこと・リフロー：指定の温度プロファイルに2回通す

高周波性能

●DC 6GHzにおけるすべての周波数でのV.S.W.R.は

1.5以下となり、優れた高周波性能を示しています。

●車載ETC、車載WiFi/Bluetooth用コネクタとしての

市場実績があります。

◆

(2)

シリーズ名：GT シリーズＮo．：１６Ｃ、１６Ｇ、５Ｗシリーズ追番：シリアルＮｏ．極数：1芯端子種類基板コネクタ P：ピンヘッダー中継コネクタ S：ソケット P：中継プラグ PP：中継ブラケット付きプラグ P/S：オス/メス共用製品タイプ基板コネクタ H：ライトアングル DSA：ストレート中継コネクタ HU：ハウジング R：リテーナ

基板コネクタ / 中継コネクタ

GT 16G

* − 1 P − H

❹ ❺ ❻

ＧＴ１６Ｇシリーズ嵌合表

ＦコネクタＭコネクタ

GT16GM-1S-ASSY

（リテーナなしタイプ）

SMT

タイプ

GT16GMP-1P-H

基板落とし込みタイプ

GT16GM-1P-H

中継タイプ

GT16GM-1P-ASSY

中継ブラケット付きタイプ

GT16GMN-1PP-ASSY

GT16G-1S-ASSY

GT16GT-1S-ASSY

（

2

重係止タイプ）

SMT

タイプ

GT16GD-1P-H

GT16GT-1P-H

GT16GH-1P-H

基板落とし込みタイプ

GT16G-1P-H

GT16GL-1P-H

（

71

）

D

GT16GRL-1P-H

リードリフロータイプ

GT16GH-1P-DSA

中継ブラケット付きタイプ

GT16GT-1PP-ASSY

GT16GW-1S-ASSY

防水中継タイプ

GT16GW-1P-ASSY

製品番号の構成

製品番号から製品の仕様をご判断頂く際にご利用ください。

中心端子 / 外筒端子

GT 16G

* − 2428 SCF

❹ ❺ シリーズ名: GT シリーズＮo．:１６Ｇシリーズ追番:シリアルＮｏ．適合電線中心２４２８：ＡＷＧ＃２４∼２８外筒／１.６-２.９：１.５Ｄ-２Ｗ相当形態種別/梱包種別中心 SCF：ソケット圧着端子／リール PCF：プラグ圧着端子／リール外筒 SC：ソケット圧着端子／バラ PC：プラグ圧着端子／バラ

絶縁座 / 端子フェルール / 外部フェルール

GT 16G − SC

シリーズ名：GT シリーズＮo．：１６Ｇパーツ名 SC：メス絶縁座 PC：オス絶縁座 FR：端子フェルール 1.5DHQS：外部フェルール

(3)

※1結線につき、絶縁座を2個使用します。

ハウジング・絶縁座

部品名ハウジング絶縁座製品番号

GT16GM-1S-HU

GT16G-SC

HRS No.

766-0033-9

766-0023-5

材質

PBT

色ブラックナチュラル販売単位

1

個

1

個

RoHS

○ ○ 外形寸法

ハーネス側コネクタ

GT16GM-1S-ASSY

中心端子・外筒端子

部品名中心端子外筒端子製品番号

GT16G-2428SCF

GT16GM-/1.6-2.9SC

HRS No.

766-0022-2

766-0025-0

材質りん青銅りん青銅処理すずめっきすずめっき適合電線

AWG#24~28

1.5D-2W

相当販売単位

1

リール

(10000

本巻き

)

1

個

RoHS

端子フェルール・外部フェルール

部品名端子フェルール外部フェルール製品番号

GT16G-FR

GT16G-1.5DHQS

HRS No.

766-0028-9

766-0027-6

材質りん青銅りん青銅処理すずめっきすずめっき販売単位

1

個

1

個

RoHS

○ ○ 外形寸法 GT16GM-1S-HU 8.3 19.1 ＊ 7.1 8.3 19.1 0.2 4 0.8 8.3 Ø1.28 4.6 1.25 0.6 R1.6 R2.2 10.1 1.05 3.8 8 17.2 Ø5 7.6 2.3 2.7

(4)

ハウジング・絶縁座

部品名ハウジング絶縁座製品番号

GT16GM-1P-HU

GT16GMN-1PP-HU

GT16G-PC

HRS No.

766-0050-8

766-0051-0

766-0047-3

材質

PBT

色ブラックブラックナチュラル販売単位

1

個

1

個

1

個

RoHS

○ ○ ○ 外形寸法

GT16GM-1P-ASSY

GT16GMN-1PP-ASSY

中心端子・外筒端子

GT16G-2428PCF

GT16G-/1.6-2.9PC

HRS No.

766-0046-0

766-0048-6

材質黄銅りん青銅処理すずめっきすずめっき適合電線

AWG#24~28

1.5D-2W

相当販売単位

1

リール

(10000

本巻き

)

1

個

RoHS

端子フェルール・外部フェルール

GT16G-FR

GT16G-1.5DHQS

HRS No.

766-0028-9

766-0027-6

1

個

1

個

RoHS

○ ○ 外形寸法 ※1結線につき、絶縁座を2個使用します。 GT16GM-1S-HU GT16GM-1P-HU GT16GMN-1PP-HU （8.1）（33.7）（8.1）（33.7）ＧＴ１６ＧＭ＊ 25.6 9.8 9 ＧＴ１６ＧＭＮ＊ 11.4 9 4.5 9.8 25.6 20 17 R1.9 7.4 0.6 Ø1.28 Ø0.72 0.2 4 0.8 8.8 17.4 8 Ø4.4 0.6 5.7 4.6 1.25 0.6 7.6 2.3 2.7

(5)

ハウジング・絶縁座・リテーナ

部品名ハウジング絶縁座リテーナ製品番号

GT16G-1S-HU

GT16G-1S-HU(24)

GT16G-SC

GT16C-1P/S-R

HRS No.

766-0026-3

766-0026-3-24

766-0023-5

766-0011-6

材質

PBT

色ライトグレーブラックナチュラルダークグレー販売単位

1

個

1

個

1

個

1

個

RoHS

○ ○ ○ ○ 外形寸法

GT16G-1S-ASSY

中心端子・外筒端子

GT16G-2428SCF

GT16G-/1.6-2.9SC

HRS No.

766-0022-2

766-0024-8

AWG#24~28

1.5D-2W

相当販売単位

1

リール

(10000

本巻き

)

1

個

RoHS

端子フェルール・外部フェルール

GT16G-FR

GT16G-1.5DHQS

HRS No.

766-0028-9

766-0027-6

1

個

1

個

RoHS

○ ○ 外形寸法 ※1結線につき、絶縁座を2個使用します。 GT16G-1S-HU GT16G-1S-HU（24） GT16C-1P/S-R （1.6） 11.6 10.1 19.1 ＧＴ１６Ｇ− １Ｓ− ＨＵ＊ 11.6 10.1 7.5 19.1 R1.6 R2.2 10.1 1.05 3.8 0.2 4 0.8 8.3 Ø1.28 17.2 8 Ø5 0.6 6.3 4.6 1.25 0.6 7.6 2.3 2.7 ＊ 2.15 1.25 5.6 11.2 R2.6

(6)

ハウジング・絶縁座・リテーナ

GT16GT-1S-HU

GT16G-SC

GT16GT-1S-R

HRS No.

766-0098-4

766-0023-5

766-0099-7

材質

PBT

色ブラックナチュラルナチュラル販売単位

1

個

1

個

1

個

RoHS

GT16GT-1S-ASSY

中心端子・外筒端子

GT16G-2428SCF

GT16G-/1.6-2.9SC

HRS No.

766-0022-2

766-0024-8

AWG#24~28

1.5D-2W

相当販売単位

1

リール

(10000

本巻き

)

1

個

RoHS

端子フェルール・外部フェルール

GT16G-FR

GT16G-1.5DHQS

HRS No.

766-0028-9

766-0027-6

1

個

1

個

RoHS

○ ○ 外形寸法 ※1結線につき、絶縁座を2個使用します。 ＧＴ１６ＧＴ−１Ｓ− ＨＵ＊ 0.8 13 22.75 7.5 11.6 10.1 R1.6 R2.2 10.1 1.05 3.8 4.9 ＊ 5.6 14.85 R2.6 0.2 4 0.8 8.3 Ø1.28 17.2 8 Ø5 0.6 6.3 4.6 1.25 0.6 7.6 2.3 2.7 （1.6） 22.75 10.1 9 GT16GT-1S-R GT16GT-1S-HU

(7)

ハウジング・絶縁座・リテーナ

GT16GT-1PP-HU

GT16G-PC

GT16C-1R/S-R

HRS No.

766-0049-9

766-0047-3

766-0011-6

材質

PBT

色ブラックナチュラルダークグレー販売単位

1

個

1

個

1

個

RoHS

GT16GT-1PP-ASSY

中心端子・外筒端子

GT16G-2428PCF

GT16G-/1.6-2.9PC

HRS No.

766-0046-0

766-0048-6

材質黄銅りん青銅処理すずめっきすずめっき適合電線

AWG#24~28

1.5D-2W

相当販売単位

1

リール

(10000

本巻き

)

1

個

RoHS

端子フェルール・外部フェルール

GT16G-FR

GT16G-1.5DHQS

HRS No.

766-0028-9

766-0027-6

1

個

1

個

RoHS

○ ○ 外形寸法 ※1結線につき、絶縁座を2個使用します。 ＊ＧＴ１６ＧＴ−１ＰＰ− ＨＵ 0.8 25.6 12.69.6 12.2 R1.9 7.4 0.6 ＊ 2.15 1.25 5.6 11.2 R2.6 Ø1.28 Ø0.72 0.2 4 0.8 8.8 17.4 8 Ø4.4 0.6 5.7 4.6 1.25 0.6 7.6 2.3 2.7 GT16GT-1PP-HU _GT16GT-1S-HU （GT16G-1S-HU/（24））（37.35）（1.6）（1.6）

(8)

ハウジング・絶縁座・リテーナ

GT16GW-1P-HU

GT16GW-1S-HU

GT16G-PC

GT16G-SC

GT5W-1P/S-R

HRS No.

766-0077-4

766-0076-1

766-0047-3

766-0023-5

755-0028-5

材質

PBT

PBT/

シリコーンゴム

PBT

PBT/

シリコーンゴム色ブラックブラック

/

ホワイトナチュラルナチュラルダークグレー

/

ライトブルー販売単位

1

個

1

個

1

個

1

個

1

個

RoHS

○ ○ ○ ○ ○ 外形寸法

GT16GW-1P-ASSY

GT16GW-1S-ASSY

中心端子・外筒端子

GT16G-2428PCF

GT16G-2428SCF

GT16G-/1.6-2.9PC

GT16G-/1.6-2.9SC

HRS No.

766-0046-0

766-0022-2

766-0048-6

766-0024-8

材質黄銅りん青銅りん青銅りん青銅処理すずめっきすずめっきすずめっきすずめっき適合電線

AWG#24~28

1.5D-2W

相当

1.5D-2W

相当販売単位

1

リール

(10000

本巻き

)

1

リール

(10000

本巻き

)

1

個

1

個

RoHS

○ ○ ○ ○ 外形寸法

端子フェルール・外部フェルール

GT16G-FR

GT16G-1.5DHQS

HRS No.

766-0028-9

766-0027-6

1

個

1

個

RoHS

○ ○ 外形寸法 ※1結線につき、絶縁座を2個使用します。 18.5 14.5 36 30.7 17 20.6 R1.9 7.4 0.6 R1.6 R2.2 10.1 1.05 3.8 ＧＴ５Ｗ 15.4 15.9 8.7 Ø1.28 Ø0.72 0.2 4 0.8 8.8 0.2 4 0.8 8.3 Ø1.28 17.4 8 Ø4.4 0.6 5.7 4.6 1.25 0.6 7.6 2.3 2.7 ＧＴ１６ＧＷ-１Ｓ-ＨＵ＊ GT5W-1P/S-R GT16GW-1P-HU GT16GW-1S-HU 17.2 8 Ø5 0.6 6.3

(9)

基板コネクタ

製品番号

HRS No.

パーツ名材質処理又は色販売単位

RoHS

GT16GMP-1P-H

766-0052-3

ハウジング

PPS

ブラック

1

個リール

(200

個巻き

)

○ 中心ターミナルりん青銅すずめっき外筒ターミナルりん青銅すずめっき絶縁座

L,R

PPS

ナチュラル遮蔽板りん青銅すずめっき補強金具黄銅すずめっきＧＴ１６ＧＭＰ 13 16.6 9.5 9.8 5 17.6 13 16 5.5

SMTタイプ（オンボード）

◆

GT16GMP-1P-H

_外形寸法

0.4 0.55 17.6 8.2 0.95 5.5 7 _5.55 4.4 A 0.3 17.45 0.7 7 8.1（3）（1.5） 6 18.05 3.62.5 2-Ø1.1

推奨基板寸法図

基板 _0.3 _9.4 10.2 R2-1.2

推奨パネル寸法図

GT16GM-1S-HU パネル基板 T＝ 1 （8.1）（24.7）

嵌合状態図

製品番号

HRS No.

RoHS

GT16GD-1P-H

766-0044-5

ハウジング

PPS

ブラック

1

個リール

(200

個巻き

)

L,R

PPS

ナチュラル 3 5 10 7 18.8 10 13 15.8 5 6 16.6 13 5.55 10 17 17.6 ＧＴ１６ＧＤ ◆

GT16GD-1P-H

外形寸法

0.2 10.4 13.4 2-R1.2MAX

推奨パネル寸法図

T＝ 1.6 （8.1）（24.7）（1.6） GT16GD-1P-H 基板パネル GT16GD-1S-HU GT16C-1P/S-R

嵌合状態図

（注）マイクロストリップラインを使用し、A寸法は 50Ωの特性になるよう設定ください。 （注）マイクロストリップラインを使用し、A寸法は 50Ωの特性になるよう設定ください。 0.4 0.5 7 4.4 A 7 11 _20.8 （1.5） 5 6 （3） 18.05 17.4511.5 7 3.6 2.5 2-Ø0.5 スル_ーホール Ø1.2 基板パネル

推奨基板寸法図

(10)

製品番号

HRS No.

RoHS

GT16GT-1P-H

766-0104-5

ハウジング

PPS

ブラック

1

個リール

(200

個巻き

)

L,R

PPS

ナチュラル遮蔽板りん青銅すずめっき補強金具黄銅すずめっき 8 5 3 10 16.6 12.6 5 13.6 10.8 5 6 16.6 13 17.617 10 5.55 0.6 0.45 6 2-Ø1.1 1.4 ◆

GT16GT-1P-H

外形寸法

１７．４５（１．５）７８．８１８．６１１．５２-Ø０．５スルーホール０．５１８．０５３．６２．５Ａ４．４５．５５（端子実装センター位置）７パネル基板 6±0.05 5 6±0.05 Ø1.2 ＋0.1 0 （３）０．４

推奨基板寸法図

0.2 13 11.2 R2-1.2 MAX

推奨パネル寸法図

ＧＴ１６ＧＴ-１Ｓ-ＨＵ（またはＧＴ１６Ｇ-１Ｓ-ＨＵ（２４））基板パネルＧＴ１６ＧＴ-１Ｓ-Ｒ（またはＧＴ１６C-１P/S-R）（1.6）（11.75）（28.35） T=1.6

嵌合状態図

◆

GT16GH-1P-H（固定金具：リードリフロータイプ）

（注）マイクロストリップラインを使用し、A寸法は 50Ωの特性になるよう設定ください。 製品番号

HRS No.

RoHS

GT16GH-1P-H

766-0118-0

ハウジング

PPS

ブラック

1

個リール

(200

個巻き

)

L,R

PPS

ナチュラル 16.6 13 16.6 12.4 14 4.4 10 10

外形寸法

A 4.4 5.55 （端子実装センター位置） 0.5 6 5 1.5 2.5 3.6 4.3 8 3 6 _13.6 Ø1.3 2-Ø0.5 スルーホール 18.05 17.45 7 Ø1.2

推奨基板寸法図

0.2 14.4 12.8 2-R1.2MAX

推奨パネル寸法図

パネル基板 GT16C-1P/S-R GT16G-1S-HU（24） T=1.6 （8.1）（1.6）（24.7）

嵌合状態図

（注）マイクロストリップラインを使用し、A寸法は 50Ωの特性になるよう設定ください。

(11)

製品番号

HRS No.

RoHS

GT16G-1P-H

766-0021-0

ハウジング

PBT

ライトグレー

1

個 ○ 中心ターミナルりん青銅すずめっき外筒ターミナルりん青銅すずめっき絶縁座

PBT

ナチュラル＊＊ＧＴ１６Ｇ-１Ｐ-Ｈ９．６４．１４．７１２９．６２．２７１４．３１２．３７．３２１１６５５．２ Ø２_．５ ◆

GT16G-1P-H（固定部ねじ止めタイプ）

外形寸法

PANEL ０．５０．４２-Ø０．５（ＴＨ）Ａ２-Ｒ０．７ＭＡＸ１．８５．２２．４１１．６４．３７．３１０（３）２-Ø３_．_５１６（１．５）

推奨基板寸法図

PCB ４-Ｒ１．_２ＭＡＸ４．９ _１２．４１０

推奨パネル寸法図

ケーブル基板パネルＧＴ１６Ｃ-１Ｐ/Ｓ-ＲＧＴ１６Ｇ-１Ｓ-ＨＵＧＴ１６Ｇ-１Ｐ-Ｈ１．６Ｔ＝１．６（２２．４）（８．１）

嵌合状態図

（注）マイクロストリップラインを使用し、A寸法は 50Ωの特性になるよう設定ください。 （注）取付ねじは、JIS B 1122なべタッピン ねじ2種呼び径3長さ6を適用します。 製品番号

HRS No.

RoHS

GT16GM-1P-H

766-0032-6

ハウジング

PBT

ブラック

1 PBT

ナチュラルロックピンりん青銅すずめっき１０．２４．１５７．３４．３１．１Ｒ０．５５１．３ＡＭＡＸ０．２５０．４０．５２．３５．８１３．５（３）１１．６２．４５．２１．８Ｒ０．７ＭＡＸ _（１．パネル_５）２-Ø０．５スルーホール

推奨基板寸法図

Ｒ２．５ＭＡＸ１０．２５９．４３ -Ｒ１_．２ＭＡＸ基板

推奨パネル寸法図

（８．１）（２２．４）Ｔ＝１．６パネル基板ケーブルＧＴ１６ＧＭ-１Ｓ-ＨＵＧＴ１６ＧＭ-１Ｐ-Ｈ

嵌合状態図

＊＊ＧＴ１６ＧＭ 5.8 9 4.2 3.95 9.8 7 2.2 14.3 12.3 13.5 16.2

SMTタイプ（基板落とし込み）

◆

GT16GM-1P-H（固定金具：ロックピンタイプ）

外形寸法

(12)

製品番号

HRS No.

RoHS

GT16GRL-1P-H

766-0101-7

ハウジング

PPS

ブラック

1

個リール

(200

個巻き

)

PPS

ナチュラル＊＊ＧＴ１６ＧＲＬ _１．４９．２（３．１）５．８１４．３１２．３１８．６６．３１５．８（７．７）６．６２．２ _０．１１２４．４９．６４．４（ 5.2 ） ◆

GT16GRL-1P-H（固定金具：リードリフロータイプ）

外形寸法

２４．３７．４６-Ø１．２スルーホール（４．７）６．９パネルＲ０．７ＭＡＸ１．８５．２２．４１１．６（３）１５．８６．３２-Ø０．５スルーホール０．５０．４０．２５ＭＡＸＡ（１．５）４．６１２．４

推奨基板寸法図

基板４-Ｒ_１．２Ｍ_ＡＸ１０５．３ 12.4

推奨パネル寸法図

ＧＴ１６Ｃ-１Ｐ/Ｓ-ＲＧＴ１６ＧＲＬ基板 -１Ｐ-ＨパネルＧＴ１６Ｇ-１Ｓ-ＨＵ（２４）ケーブルＴ＝１．６（８．１）（１．６）（２２．４）

嵌合状態図

（注）マイクロストリップラインを使用し、A寸法は 50Ωの特性になるよう設定ください。 製品番号

HRS No.

RoHS

GT16GL-1P-H

（

71

）

D

766-0103-2

ハウジング

PPS

ブラック

1

個リール

(200

個巻き

)

PPS

ナチュラル補強金具黄銅すずめっきパネル２４．３７．４（１．５）１０１３．４（４．７）６．９１１．６２．４Ｒ０．７ＭＡＸ１．８５．２（３）０．４Ａ０．５ 0.25MAX ２-Ø０．５スルーホール 6-Ø1.2スルーホール

推奨基板寸法図

基板４Ｒ_１．２ -ＭＡＸ４．９ _１２．４１０

推奨パネル寸法図

ＧＴ１６Ｃ-１Ｐ/Ｓ-ＲＧＴ１６ＧＬ-１Ｐ-Ｈ（７１）ＤＧＴ１６Ｇ-１Ｓ-ＨＵ（２４）基板パネルＴ＝１．６（２２．４）（８．１）１．６

嵌合状態図

＊ＧＴ１６ＧＬ-１Ｐ-Ｈ＊ 14.3 12.3 （3.1） 9.2 12 4.7 0.1 （7.7） 6.6 2.2 9.6 1.4 16.2 5.2 ◆

GT16GL-1P-H（71）D（固定金具：リードリフロータイプ）

外形寸法

(13)

製品番号

HRS No.

販売単位

RoHS

GT16GS-HRMJ

766-0031-3

1

個 ○

GT16GP-HRMJ

766-0030-0

1

個 ○

GT16G シリーズ変換アダプタ

◆

SMA変換アダプタ

製品番号

HRS No.

RoHS

GT16GH-1P-DSA

766-0112-3

ハウジング

PPS

ブラック

1 PPS

ナチュラル補強金具黄銅すずめっき GT16GH-1P-DSA ＊ 14.7 9.2 16.6 12.4 4.4 15.1 ◆

GT16GH-1P-DSA

外形寸法

2 0.4 1.75 13.6 4.15 4.3 0.85 1.6 1.45 2.2 7.4 8-R0.3 8-R0.6 8-R1 6-Ø1.3 Ø0.9 Ø1.6

推奨基板寸法図

GT16C-1P/S-R GT16G-1S-HU（24）（24）（1.6）（8.1） T=1.6

嵌合状態図

(注)ロックはありませんので、性能測定用以外には使用できません。 1/4-36UNS-2A 8 Ø6 13 （ 4） 6 23 Ø10 1/4-36UNS-2A 18.25 6 （ 4） 8.25 8 Ø10 Ø7.4

外形寸法

リードリフロータイプ（オンボード）

(14)

GT16Gターミナル結線方法

①ケーブルをストリップします。

注1．

端末加工寸法に関しては

『圧着品質基準書』

を

ご参照ください。

注2．

端末加工を行う前にケーブル端は垂直に整えて

おくこと。

（ケーブルつぶれが無いこと）

注3．

芯線、誘電体、外部導体の各切断部に傷を付け

ないように注意すること。

誘電体芯線外部導体同軸ケーブル

②専用治具にて圧着端子を圧着します。

注1．

クリンプハイトに関しては

『圧着条件表』

をご参照

ください。

注2．

圧着の基準に関しては『圧着品質基準書』

をご

参照下さい。

圧着端子

③外筒をケーブルに挿入します。

注1．

外筒の挿入向きに注意すること。

外筒

④専用工具にて外部導体を広げ、外部フェルールを

挿入し、外部導体を外部フェルール上に戻します。

注1．

外部導体のみをほぐさずに広げること。銅箔、

アル

ミ箔は広げず外部フェルールの内側にあること。

注2．

外部フェルールの向きは図の通りとし、外部フェ

ルールの割れ目と圧着端子の突起部とを合わせて

挿入すること。

注3．

外部フェルールは段差部を被覆端面まで挿入

すること。

注4．

挿入において、外部導体の食込み

（被覆の中に

入ってしまう）

に注意すること。

段差部突起割れ目外部フェルール段差部外部導体銅箔、アルミ箔銅箔、アルミ箔外部導体 0.2±0.2 （９０°）

⑤専用治具にて、端子フェルールを圧着端子の嵌

合側から誘電体に突き当たるまで挿入します。

注1．

端子フェルールの向きは図の通りとし、端子フェ

ルールのスリット部と圧着端子の突起部とを合わ

せて挿入すること。

誘電体スリット端子フェルール突起

⑥上記端子ブロックを絶縁座にセットし、もう1つの

絶縁座を上部より、はめ合わせます。

注1．

圧着端子の突起部を絶縁座の溝穴にセットする

こと。

注2．

ケーブルを4．

9N程度で引っ張り、端子ブロックが

抜けないことを確認すること。

溝穴絶縁座突起部

⑦先に挿入しておいた外筒を、専用治具にて絶縁座

にかぶせます。

注1．

外筒の向きは図の通りとし、外筒の打ち込み部と

絶縁座の溝部（左右2ヶ所 : 外部フェルールの

割れ目が外筒のバレル底部に一致する向きで）

とを

合わせて挿入すること。

注2．

絶縁座が外筒のランスに係止されるまで挿入する

こと。

打ち込み部溝部割れ目バレル底部ランス

(15)

結線工具

対象コネクタ

GT16GM-1S-ASS

GT16G-1S-ASSY

GT16GT-1S-ASSY

GT16GW-1S-ASSY

GT16GM-1P-ASSY

GT16GMN-1PP-ASSY

GT16GT-1PP-ASSY

GT16GW-1P-ASSY

工程

1

ケーブル端末処理シュロニガー

MP257

等シュロニガー

MP257

等

2

中心端子圧着圧着機本体

105

Ｃ型＋

AP105-GT16G-2428S

圧着機本体

105

Ｃ型＋

AP105-GT16G-2428P

3

ケーブルフォーミングシールドフォーミング工具

GT16G-1.5DHQS/CF-MD

シールドフォーミング工具

GT16G-1.5DHQS/CF-MD

4

外部フェルール挿入外部フェルール挿入工具

GT16G-1.5DHQS/PR-MD

外部フェルール挿入工具

GT16G-1.5DHQS/PR-MD

5

端子フェルール挿入端子フェルール挿入工具

GT16G-FR/PR-MD

端子フェルール挿入工具

GT16G-FR/PR-MD

6

絶縁座組付け手作業手作業

7

外筒挿入絶縁座押込み工具

_{GT16G-SC/PR-MD}

─

8

外筒加締めハンドプレス

HOS-7

＋

GT16G-1.6-2.9S/CK-MP

ハンドプレス

HOS-7

＋

GT16G-1.6-2.9P/CK-MP

9

ハウジング、（リテーナ）取付け手作業手作業

10

検査高周波特性検査導通・耐圧検査外観検査高周波特性検査導通・耐圧検査外観検査

⑧専用治具にて外筒を圧着します。

注1．

クリンプハイトに関しては

『圧着条件表』

をご参照

ください。

注2．

圧着の基準に関しては『圧着品質基準書』

を

ご参照ください。

絶縁座と外部フェルールとの隙間０．４ＭＡＸ

⑨ハウジングに上記外筒ブロックを挿入します。

注1．

外筒の突起部とハウジングの溝部とを合わせて

挿入すること。

注2．

外筒がハウジングのランスに係止されるまで挿入

すること。

突起溝一致させるハウジング

⑩ハウジングにリテーナを挿入します。

注1．

リテーナがハウジングに係止されるまで挿入する

こと。

リテーナ

⑪検査をし、結線を完了します。

注．

結線後のL寸法とケーブル切断長については、

下記によります。

（例： GT16G-1S-HU）

ケーブル切断長： L1-8.1

L2+11.0

L1 L2

※ハウジングの種類によって、

ケーブル切断長が異な

りますので、

ご使用の際は、弊社窓口にお問い合わ

せください。

(16)

使用上のご注意

1. 推奨温度プロファイル（注1）温度はコネクタリード部近辺の基板表面温度を表します。（注2）窒素リフローご使用の場合は、酸素濃度を1000[ppm]以上で実装をお願い致します。 1000［ppm］未満の場合はお問い合わせください。 2. 推奨手はんだ条件はんだごて温度： 340±10℃、はんだ時間 3秒以内 3. 推奨スクリーン厚さ、開口率（パターン面積比）厚さ： 0.15mm、開口率： 100% 4. 洗浄推奨できません。洗浄する場合は、ご評価の上ご使用ください。 (洗浄により挿抜性、耐環境性に変化が生じる場合があります。) 5. 注意事項 ■基板実装されていない状態での挿抜は、破損、端子の変形等の原因となりますので、ご注意ください。 ■コネクタのみで基板を支えることは避け、コネクタ以外での基板固定対策を行ってください。 ■過度なこじり挿抜は、破損の原因となりますので、ご注意ください。 ■手はんだの際は、コネクタのフラックス上がりの原因となるフラックスの塗布は行わないでください。［条件］１．ピーク温度： 250℃ピーク２．加熱部： 220℃以上、60秒以内３．予熱部： 150∼180℃、90∼120秒４．回数： 2回以内 ピーク温度（250℃） 温度 （℃） 時間（秒） 予備加熱時間 （90∼120秒） 0 50 100 150 220 200 180 250 60秒以内 営業本部神奈川県横浜市都筑区中川中央2丁目6番3号

[GT16G]シリーズカタログ
