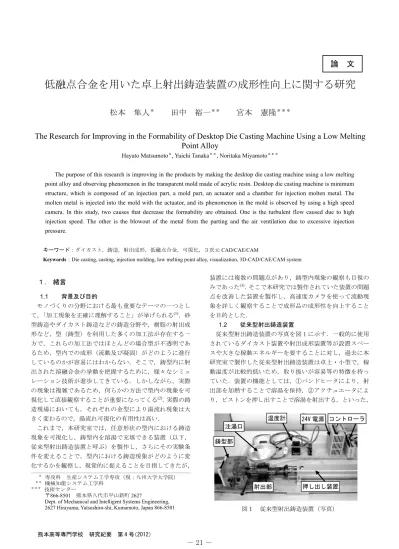

低融点合金を用いた卓上射出鋳造装置の成形性向上に関する研究
全文
(2) ૐⲢὐว㊄ࠍ↪ߚථ㍌ㅧⵝ⟎ߩᚑᒻᕈะߦ㑐ߔࠆ⎇ⓥ㧔᧻ᧄ߶߆㧕. ṁḡࠍ㍌ဳౝ߳ߔࠆߚߩᦨૐ㒢ߩ᭴ㅧࠍ߽ߟ߽ߩߢ ߞߚ㧚ߘߩ᭴ㅧߪ㧘ᄢ߈ߊಽߌߡԘߒߒⵝ⟎㧘ԙ. ㍌ဳㇱ. ࠴ࡖࡦࡃ. ㇱ㧘Ԛ㍌ဳㇱ߆ࠄᚑࠆ߽ߩߢ㧘ဳౝߩ᭽ሶࠍⷰኤߔࠆߚ ߦㅘߥࠕࠢ࡞᮸⢽ߩ㍌ဳ㧔ࠨࠗ࠭㧦100 mm100 mm50 mm2 㧕ࠍ↪ߡߚ㧚㍌ဳߣߒߡ↪ߔࠆࠕ ࠢ࡞᮸⢽ߩⲢὐએਅߩ 100͠೨ᓟ߇ⲢὐߢࠆૐⲢὐว. ㇱ. ㊄ࠍṁⲢว㊄ߣߒߡ↪ࠆߎߣߢߎߩㅘ㍌ဳߩ↪ࠍน ⢻ߦߒߡࠆ㧚 1.3. ࠕࠢ࠴ࡘࠛ࠲. ࿑㧞 ᣂဳථ㍌ㅧⵝ⟎. ᓥ᧪ဳ㍌ㅧⵝ⟎ߩ㗴ὐ. ᓥ᧪ဳ㍌ㅧⵝ⟎ߩ㗴ὐߪ㧘Ԙછᗧ㊂ߩṁḡ㊂. 㧟. ථ㍌ㅧⵝ⟎. ߩ⸳ቯ߇ਇน⢻㧘ԙㇱ߮㍌ဳㇱߩኒኽᕈ߇ૐ㧘Ԛ ࡔࡦ࠹࠽ࡦࠬᤨߩขࠅᛒߩᾘ㔀ߐ㧘ԛ㍌ဳߩဳ✦ജ߇. ࿑㧞ߪᓥ᧪ဳ㍌ㅧⵝ⟎߆ࠄᡷ⦟ࠍⴕߥ㧘ߒߚ. ਇဋ৻ߦߥߞߡࠆน⢻ᕈ߇ࠆ㧘Ԝ㍌ဳߩㅘᐲ߇ૐߊ㧘. ᣂဳථ㍌ㅧⵝ⟎㧔એਅ㧘ᣂဳ㍌ㅧⵝ⟎ߣ߱㧕. ㍌ဳౝᵹࠇߩⷰኤߪ⋡ⷞߩߺ㧘ߣߞߚ߽ߩߢߞߚ㧚߹. ߩ౮⌀ߢࠆ㧚એਅߦߘߩᡷༀὐࠍㅀߴࠆ㧚. ߕߪ㧘⦟ᅢߥᚑᒻᕈࠍ␜ߔታ㛎᧦ઙ߮ᚑᒻຠࠍᓧࠆߚ㧘. 3.1. ߎࠇࠄߩ㗴ὐࠍ⸃ᶖߔࠆⵝ⟎ߩᡷ⦟ࠍⴕߥߞߚ㧚. ㇱ. ᓥ᧪ဳ㍌ㅧⵝ⟎ߢߪㇱߩࠪࡦ࠳ㇱຠߦ ญㇱຠࠍߩߨߓߦࠃߞߡ✦ઃߌ㧘࿕ቯߒߡߚ㧚 ߘࠇߦࠃࠅࡔࡦ࠹࠽ࡦࠬߩ㓙ߩಽ⸃⚵┙߇ᾘ㔀ߢߞߚ㧚. 㧞. ૐⲢὐว㊄. ߹ߚ㧘ታ㛎ߩᐲߦࠪࡦ࠳ߣญߩ㑆ߣㅢ〝㐽 2.1. ૐⲢὐว㊄ߣߪ. ㎮↪ߩᑯㇱ߆ࠄṁḡ߇ṳࠇߡߚߎߣ߆ࠄ㧘ኒኽᕈ߇ૐ. ᤃⲢว㊄㧘นⲢว㊄㧔fusible alloy㧕ߥߤߣ߽߫ࠇߡ ࠆૐⲢὐว㊄ߦߟߡߪ㧘Ⲣὐ߇ᐲએਅߣ߁ࠃ߁ߥ. ߎߣ߇⠨߃ࠄࠇߚߚ㧘ߘࠇࠄߩ㗴ὐ⸃ᶖߩߚߩᡷ ⦟ࠍⴕߥߞߚ㧚࿑㧟ߦᡷ⦟ߒߚㇱߩ౮⌀ࠍ␜ߔ㧚. ⏕ߥቯ⟵߇ߥߊ㧘߹ߢࠆ߇㧘ታ㓙ߦ↪ߐࠇߡ. ㇱߪ㧘ࠪࡦ࠳㧘ญ㧘ࡁ࠭࡞ㇱ߮ࡏ࡞. ࠆ႐วߩ↪ߩᣇߥߤ߆ࠄ㧘ࡎࡢࠗ࠻ࡔ࠲࡞ᵴሼว㊄. ᑯ߆ࠄߥࠆ㧚ࠪࡦ࠳ߣญߩขࠅઃߌㇱࠍࡏ࠻. ㋦ߔߕߪࠎߛว㊄ࠍ߽ߚ▸࿐ߩ㧘Ყセ⊛Ⲣὐߩૐว. ࡞ࠠࡖ࠶ࡊ⁁ߦߨߓࠍಾࠆߎߣߢ㧘৻ᐲߩ✦ઃߌߦࠃࠆ. ㊄㘃ࠍᜰߔߣ৻⥸ߦ⸃㉼ߐࠇߡࠆ(4)㧚. ࿕ቯࠍน⢻ߦߒ㧘ಽ⸃⚵┙ᤨߩᾘ㔀ߐࠍ⸃ᶖߒߚ㧚߹ߚ㧘. 2.2. ૐⲢὐว㊄ߩ․ᕈ. ࠪࡦ࠳ߩ߅ߨߓࠍญߩߨߓࠃࠅ㐳ߊߔࠆߎߣ. ૐⲢὐว㊄ߩᯏ᪾⊛ᕈ⾰ߦߟߡߪ㧘㍌ㅧ㧘಄ළߩ᧦ઙ㧘. ߢ㧘ߨߓߩ✦ઃߌߦࠃࠆኒ⌕㕙ࠍߟߊࠆߎߣߢኒኽᕈࠍ. ߥࠄ߮ߦ㍌ㅧᓟߩᤨ㑆⚻ㆊߦࠃࠆᄌൻߦ㑐ଥ߇ᷓ㧚ߒߚ. 㜞ߚ㧚ߐࠄߦ㧘ᑯㇱ߆ࠄߩṁḡߩṳࠇߦኻߒߡߪ㧘ᓥ᧪. ߇ߞߡ㧘ᯏ᪾⊛․ᕈߦߟߡߩᢙ୯ߪ㧘ޟߪߚ߹ޠ⚂ޟะޠ. ဳ㍌ㅧⵝ⟎ߢߪญߣ৻ߣߥߞߡߚࡁ࠭࡞ㇱ. ߣߺࠆߴ߈ߢࠆ㧚Ⲣὐߦߟߡ߽⊒ߐࠇߡࠆᢙ୯ߣ. ࠍߩㇱຠߣߒߡߒ㧘ญߣࡁ࠭࡞ㇱߩ㑆ߦ▤↪. ታ᷹୯߇㆑߁႐ว߇ࠆ߇㧘⹜ᢱߩ㊂㧘಄ළㅦᐲߥߤߩ⋧. ߩࡏ࡞ᑯࠍ⸳ߌࠆߎߣߢኒኽᕈࠍะߐߖߚ㧚ട߃ߡ㧘. ㆑ߦ㑐ଥߔࠆ߽ߩߢࠆ(4)㧚߹ߚૐⲢὐว㊄ߩਛߦߪ㧘߶ߣ. ోߡߩߨߓㇱಽߦࠪࡦࠣ࠹ࡊࠍᏎߚ㧚. ࠎߤߩ㊄ዻ㧘ว㊄ߩ႐วߣߪኻߦ಄ළಝ࿕ߩ㓙ߦ❗ߖ. 3.2. ߕ㧘ㅒߦ⤘ᒛߔࠆ߽ߩ߇ࠆ㧚ಝ࿕ᤨߩⓍᄌൻߦᦨ߽ᄢ. ㍌ဳㇱ. ᓥ᧪ဳ㍌ㅧⵝ⟎ߢߪ࿑㧠ߦࠆࠃ߁ߦ㍌ဳ⥄ߦ L. ߈ߥᓇ㗀ࠍਈ߃ࠆߩߪࡆࠬࡑࠬ㧔Bi㧕ߢࠆ㧚৻⥸⊛ߦߪ. ሼ㍑ࠍขࠅઃߌ㧘ኻ㕙ߦߒߚ L ሼ㍑ߦࡏ࡞࠻ࠍㅢߒ㧘✦. 55㧑એߩࡆࠬࡑࠬࠍ႐วߦߪ⤘ᒛߒ㧘48㧑એਅߩ႐. ࠆߎߣߢ㍌ဳߩဳ✦ࠍⴕߥߞߡߚ㧚ߒ߆ߒ㧘ߎߩဳ✦. วߦߪ❗ߔࠆ(4)㧚. ᣇᑼߢߪ㍌ဳߩᏀฝߩㄝ✼ㇱߦဳ✦ജ߇㓸ਛߒ㧘ਛᄩ. 㧝ߦ࿁↪ߚૐⲢὐว㊄ߩ⚵ᚑߣⲢὐ㧘߮ᯏ᪾⊛. ㇱߩဳ✦ജ߇ᒙ߹ߞߡࠆน⢻ᕈ߇ߞߚ㧚. ᕈ⾰ࠍ␜ߔ㧚ណ↪ߒߚߩߪ㧘ࡈࠫࡔ࠲࡞Ꮏᬺ㧔ᩣ㧕ߩૐⲢ. ߹ߚ㧘ဳ✦ᤨߩࡏ࡞࠻ߩ✦ઃߌᬺ߇ᾘ㔀ߢࠅ㧘. ὐว㊄ No.19A㧔એਅ㧘ૐⲢὐว㊄ 19A ߣ߱㧕ߢࠆ㧚 㧝 ࡈࠫࡔ࠲࡞ᎿᬺૐⲢὐว㊄ No.19A ߩ⚵ᚑߣⲢὐ. ࡏ࡞ᑯ. ญ. ࠪࡦ࠳. ߮ᯏ᪾⊛ᕈ⾰(5) ⚵ᚑ[㧑] ⒳㘃 ૐⲢὐ ว㊄ No.19 A. Ყ㊀㊂. ṁⲢ▸࿐[͠] ࿕⋧✢ ᷷ᐲ. Sn Bi. Pb. [gf/cm3]. 20. 30. 9.77. 50. 96. ᶧ⋧✢ ᷷ᐲ 100. ᒁᒛᒝߐ [N/mm2]. C ⚵┙ᤨ 㧔D㧕ಽ⸃ᤨ. 54. ࿑㧟 ㇱ㧔ᡷ⦟ᓟ㧕. Research Reports of Kumamoto-NCT. Vol. 4(2012). - 22 -.
(3) ㍌ဳ. 㓗 㑆 ߇ ߈ ߿ ߔ . ṁḡ ṁḡᜬㇱ. ࡃࡦ࠼ࡅ࠲. ဳ✦ജ߇㓸ਛ. ࡏ ࡞ . ࿑㧠 ᓥ᧪ဳ㍌ㅧⵝ⟎ߩဳ✦ᣇᴺߣဳ✦ജߩࠅ. ࿑㧢 ቯ㊂ṁḡ⸘㊂ⵝ⟎㧔࠴ࡖࡦࡃ㧕. 㧔ࠗࡔࠫ㧕. ↪ߒ㧘ṁḡᜬㇱࠍૐⲢὐว㊄ߩⲢὐએߦടᾲߔࠆߎ ࡏ࡞࠻ ㍌ဳ. ဳ✦ⵝ⟎. ߣߢṁḡߩᜬࠍⴕߥ߁㧚ṁḡᜬㇱߪ┵㕙߇㐿ߚ. ߢࠃ 㓗ࠅ 㑆ဋ ߇╬ ߥ ߈ဳ ߦ✦ ߊ ജ . ╴⁁ߦߥߞߡ߅ࠅ㧘ౝߦ 30㨪55 cm³߹ߢ 5 cm³ೞߺߢ⋡⋓ ࠅࠍ⸳ߌߡ߅ࠅ㧘ṁḡ㊂ߩ⸘㊂߮છᗧ㊂ߩ⸳ቯ߇น⢻ߣ ߥߞߡࠆ㧚 ⸘㊂ߩᚻ㗅ߪ㧘Ԙࡏ࡞ᑯࠍ㐽ߓࠆ㧘ԙㇱ߆ࠄછᗧ㊂ ߹ߢṁḡࠍᵈߋ㧘Ԛࡏ࡞ᑯࠍ㐿߈㧘ㇱ߳ṁḡࠍᵈ ߔࠆ㧘ԛࡏ࡞ᑯࠍ㐽ߓࠆ㧘ߣߥࠆ㧚 3.4. C ฝᢳ೨ᣇ߆ࠄߩ౮⌀ D ဳ✦ജߩဋ৻ൻ. ߒߒⵝ⟎㧔ࠕࠢ࠴ࡘࠛ࠲㧕߮ࡃࡦ࠼ࡅ. ࠲ߩㆬቯ߮᭽. ࿑㧡 ㍌ဳㇱ. ᓥ᧪ဳ㍌ㅧⵝ⟎ߢߪߒߒⵝ⟎ߣߒߡ㧘ㅦᐲ ㇱߩࡁ࠭࡞߳ߩߒઃߌ߽ߐࠇߡߥ⁁ᘒߢߞߚ. ߩนᄌᕈ㧘ᠲߩ◲ଢᕈ㧘ଔᩰ╬߆ࠄ㧘ᩣᑼળ␠ࠕࠗࠛࠗ. ߚ㧘ߎࠇࠄߩ㗴ὐ⸃ߩߚߦဳ✦ⵝ⟎ࠍߒߚ㧚. ࠕࠗߩࠕࠢ࠴ࡘࠛ࠲ࠍ↪ߒߡߚ㧚ߘߩߚ㧘ᣂဳ. ࿑㧡ߦߒߚဳ✦ⵝ⟎ߩ౮⌀ߣဳ✦ᣇᑼߩࠗࡔ. ㍌ㅧⵝ⟎ߢ߽ห␠ߩࠕࠢ࠴ࡘࠛ࠲ߩਛ߆ࠄㅦ. ࠫࠍ␜ߔ㧚㍌ဳࠍဳ✦ⵝ⟎ߦⵝ⌕ߒߚ߽ߩࠍ㍌ဳㇱߣ. ᐲߩ▸࿐߇ᄢ߈ߊߣࠇ㧘ࠍะߐߖࠆߎߣ߇ߢ߈ࠆ. ߱㧚ဳ✦ജࠍဋ৻ൻߔࠆߚߦ㧘㍌ဳߩ྾㓈ߦⓣࠍ㐿ߌ㧘. RCP-RA10C ࠍㆬቯߒߚ㧚᭽ߪࠬ࠻ࡠࠢ 200 mm㧘ᦨᄢ. ߘߎߦ࿕ቯ↪ࡏ࡞࠻ࠍㅢߒ㧘ဳ✦ⵝ⟎ߦ⋥ធ✦ઃߌࠆ. ઃߌജ 3000 N㧘ᦨ㜞ㅦᐲ 125 mm/s ߢࠆ㧔ᓥ᧪ဳࠕࠢ࠴. ߣ߁ဳ✦ᣇᑼࠍߣߞߚ㧚ဳ✦ߪ 4 ᧄߩࡏ࡞࠻ߩ✦. ࡘࠛ࠲㧦ᦨᄢઃߌജ 358 N㧘ᦨ㜞ㅦᐲ 87 mm/s㧕㧚ߥ߅㧘. ઃߌߩߺߢቢੌߒ㧘ဳ✦ߩᾘ㔀ߐࠍ⸃ᶖߒߡࠆ㧚࠻࡞. ᦨ㜞ㅦᐲߣߪࡇࠬ࠻ࡦߩߒߒㅦᐲࠍᜰߔ㧚. ࠢࡦ࠴ߢࡏ࡞࠻ߩ✦ઃߌࠍⴕߥ㧘0.9 N㨯m ߩ࠻࡞ࠢ. ߹ߚ㧘ࠪࡦ࠳߮࠴ࡖࡦࡃౝߦ߅ߡ㧘৻ᣤṁⲢߐߖ. 㧔㍌ဳ߇៊்ߒߥ⒟ᐲߩ㒢⇇㧕ߢ৻ቯߩ✦ઃߌജߣߒ. ߚૐⲢὐว㊄ No.19A ࠍಝ࿕ߐߖߕߦṁⲢ⁁ᘒߢᜬߔࠆߚ. ߚ㧚߹ߚ㧘ဳ✦ⵝ⟎ߩᏀฝߩਔߦߪࠬ࠽࠶ࡊ㍤ࠍ⸳ߌ㧘. ߦ㧘ࠪࡦ࠳ౝߩ᷷߇ᔅⷐߢࠆߚ㧘ᩣᑼળ␠ࡒࠬ. ߎࠇࠍࡁ࠭࡞ㇱߩߒઃߌ↪ࡈ࠶ࠢߦដߌࠆߎߣߢ. ࡒࡃࡦ࠼ࡅ࠲ MBHS40 ߮ MBHD100 ࠍㆬቯߒߚ㧚. ㇱߣߩធ⛯߮ࡁ࠭࡞߳ߩߒઃߌࠍⴕߥߞߚ㧚ߐࠄߦ㧘. ᭽ߪߣ߽ߦᦨ㜞᷷ᐲ 300͠㧘㔚 200 V㧘㔚ജߪ MBHS40 ߇. ㍌ဳౝㇱߩนⷞ▸࿐߇ᦨᄢ㒢ᄢ߈ߊߥࠆࠃ߁ߦဳ✦ⵝ⟎. 150 W㧘MBHD100 ߇ 250 W ߢࠆ(6)㧚. ߩᒻ⁁ࠍቯߒߚ㧚 ߹ߚ㧘㍌ဳߩㅘᐲ߇ૐߊ㧘㍌ဳౝᵹࠇߩⷰኤ߇⋡ⷞߩ. 㧠. ㍌ဳ. ߺߢⴕࠊࠇߡࠆߣ߁㗴ὐߦኻߒߡߪ㧘㍌ဳ㕙ࠍࡈ ࠗࠬߦࠃࠅ⎇⏴ߒ㧘ㅘᐲࠍะߐߖ㧘㍌ဳౝᵹࠇߩⷰ. ᓥ᧪ဳ㍌ㅧⵝ⟎ߢߪᲧセ⊛↢↥㊂ߩᄙ⥄േゞㇱຠ. ኤߦߪ㜞ㅦᐲࠞࡔࠍ↪ࠆߎߣߦࠃࠅ㗴ὐࠍᡷༀߒ. ࠍᗐቯߒߡ㧘⥄േゞ↪ㇱຠߩࠢࡦࠢࠪࡖࡈ࠻ࠍ◲⇛ൻߒ. ߚ㧚. ߚ߽ߩࠍᚑᒻຠߣߒߚ㍌ဳࠍ↪ߒߡߚ㧚ᧄታ㛎ߢ߽ห. 3.3. ৻ߩ߽ߩࠍ↪ࠆߎߣߣߒߚ㧚ߎࠇߦߟߡ࿑㧣ߦ␜ߔ㧚. ቯ㊂ṁḡ⸘㊂ⵝ⟎㧔࠴ࡖࡦࡃ㧕. ᓥ᧪ဳ㍌ㅧⵝ⟎ߩṁḡ㊂߇৻ቯߢߪߥߎߣ߿㧘છ ᗧߦṁḡ㊂߇⸳ቯߢ߈ߥߎߣߩ㗴ὐࠍ⸃ᶖߔࠆߚߦ. ᛮߌ൨㈩ߪ㍌ဳࠍᛮߊᣇะߦᐔⴕߥ㕙ోߡߦ 1.5qߟߡ ࠆ㧚 4.1. ቯ㊂ṁḡ⸘㊂ⵝ⟎㧔એਅ㧘࠴ࡖࡦࡃߣ߱㧕ࠍߒߚ㧚. ਥⷐㇱߩฬ⒓ߣ⟎. ࿑㧢ߦߒߚ࠴ࡖࡦࡃߩ౮⌀ࠍ␜ߔ㧚࠴ࡖࡦࡃߪṁḡ. ߎߩ㍌ဳߦ߅ߌࠆḡญߩ⟎ߪ㧘㍌ဳౝࠍṁḡ߇หᤨߦ. ᜬㇱ㧘ࡃࡦ࠼ࡅ࠲߮ࡏ࡞ᑯ߆ࠄ᭴ᚑߐࠇࠆ㧚ᓥ᧪ဳ. లႯߢ߈ࠆࠃ߁ߦ㧘㍌ဳ߮ᚑᒻຠߩਛᔃ㧔࿑㧣ߦḡญߩ. ㍌ㅧⵝ⟎ߦ↪ߒߡߚ߽ߩߣห᭽ߩࡃࡦ࠼ࡅ࠲ࠍ. ⟎ࠍ␜ߔ㧕ߣߒ㧘⋥ᓘ 6 mm ߩ࠳ࠗࠢ࠻ࠥ࠻ᣇᑼߣߒ. 熊本高等専門学校 研究紀要 第 4 号(2012). - 23 -.
(4) ૐⲢὐว㊄ࠍ↪ߚථ㍌ㅧⵝ⟎ߩᚑᒻᕈะߦ㑐ߔࠆ⎇ⓥ㧔᧻ᧄ߶߆㧕. ࠕࠢ࡞㍌ဳߩ౮⌀ࠍ࿑㧝㧜ߦ␜ߔ㧚ߥ߅㧘࿑ߦߪߘ ߩઁߦઃടߒߚㇱಽߩฬ⒓ࠍ⸥ߔߣߣ߽ߦ㧘એਅߦߘࠇࠄ ߩᯏ⢻ࠍ⺑ߔࠆ㧚 ࠛࠫࠚࠢ࠻ࡇࡦ㧦ᚑᒻຠࠍ㍌ဳ߆ࠄขࠅߔߚߩࠛ ࠫࠚࠢ࠻ࡇࡦ㧚 ࡄ࠹ࠖࡦࠣ㧦㍌ဳಽഀ㕙㧚ࡄ࠹ࠖࡦࠣࠗࡦ㧔PL㧕 ߣ߽߁㧚. 㧡. ᵹേ⽎ⷰኤታ㛎 5.1 ࿑㧣 ࠢࡦࠢࠪࡖࡈ࠻. ㆊߩታ㛎ߢᓧࠄࠇߚ⚿ᨐ. ㍌ㅧߦ߅ߌࠆᚑᒻຠߩ⹏ଔߩ㗄⋡ߣߒߡ㧘ኸᴺ♖ᐲ㧘㍌ ⡼ߩ⁁ᘒ(7)㧘లႯ₸㧔㍌ဳౝࠍṁḡ߇ߤࠇߛߌలႯ㧔లḩ㧕 ߢ߈ߡࠆ߆ࠍߔഀว㧕㧘߭ߌᎽ㧘ḡ߹ࠊࠅਇ⦟╬ߦઍ ߐࠇࠆ㍌ㅧᰳ㒱╬߇ߍࠄࠇࠆ㧚ߎࠇࠄߔߴߡߩ㗄⋡ࠍ৻ ᐲߦḩ⿷ߔࠆߎߣߪᭂߡ㔍ߒߩߢ㧘ᧄ⎇ⓥߢߪలႯ₸. ㊀ ജ ᣇ ะ. ߦ㊀ὐࠍ߅ߡ⠨ኤߔࠆߎߣߣߒߚ㧚లႯ₸ߪ㍌ဳౝࠍṁ ḡ߇ߤࠇߛߌలႯ㧔లḩ㧕ߢ߈ߡࠆ߆ࠍߘߩ㊀㊂Ყߣߒ ߡ␜ߒ㧘ᰴߩࠃ߁ߦߒߡ▚ߒߚ㧚 ㍌ဳౝߩⓨᵢㇱಽ㧔ࠛࠕࡌࡦ࠻㧘ḡ╬ߪ㒰ߊ㧕㧘ߟ߹ࠅ ᚑᒻຠߩⓍߪ㧘SolidWorks ߩⓍ⸘▚ᯏ⢻ࠃࠅ 21.6 cm3 ߢߞߚ㧚߹ߚ㧘࿁ታ㛎ߦ↪ߚૐⲢὐว㊄ 19A ߩᲧ㊀. ࿑㧤 ࠛࠕࡌࡦ࠻ߩ⟎. ㊂ߪ 9.77 gf/cm3 ߥߩߢ(5)㧘ߎࠇࠃࠅ 100㧑లႯᤨߩᚑᒻຠߩ 㧔ℂ⺰㧕㊀㊂ Wtheory [gf]ߪᑼ(1)ߣߥࠆ㧚 ǾOO. ǾOO. Wtheory 㧩 21.6 9.77 㧩 211 [gf] ···························· (1) ታ㛎ߦࠃࠆᚑᒻຠߩ㊀㊂ࠍ Wexperiment [gf]ߣߒߡ㧘లႯ₸ࠍ ᑼ(2)ߩࠃ߁ߦቯ⟵ߔࠆ㧚 㧔లႯ₸㧕㧩 Wexperiment / Wtheory 100 [㧑] ·············· (2) ㆊߩታ㛎ߢᓧࠄࠇߚ㧘ᓥ᧪ဳ㍌ㅧⵝ⟎ࠍ↪ߚ㍌. OO. ㅧታ㛎ߩ⚿ᨐࠍ࿑㧝㧝ߦ␜ߔ(3)㧚❑ゲߪᓧࠄࠇߚᚑᒻຠߩల Ⴏ₸ࠍ㧘ᮮゲߪታ㛎᧦ઙߩㅦᐲࠍߒߡࠆ㧚. . ߎߩታ㛎ߢߪ㧘ㅦᐲ߇ᄢ߈ߊߥࠆߣ㧔40㨪80 mm/s ߩ. C ḡߛ߹ࠅߩ⟎ D ḡߛ߹ࠅߩᒻ⁁. ▸࿐㧕లႯ₸߇ਅ߇ࠆߣ߁⚿ᨐ߇ᓧࠄࠇ㧘ߎࠇࠄߪ㧘. ࿑㧥 ḡߛ߹ࠅ. ㅦᐲ߇ᄢ߈ߣ㧘㍌ㅧೋᦼߦߐࠇߚṁḡ߇㧘߹ߕ㍌ ࡄ࠹ࠖࡦࠣ. ဳౝߩოߦ߱ߟ߆ࠅ㧘ోࠍలႯߔࠆ೨ߦࡄ࠹ࠖࡦࠣ߿. ࠛࠫࠚࠢ࠻ࡇࡦ. ࠛࠕࡌࡦ࠻߆ࠄṳࠇߡߒ߹㧘లႯߢ߈ߥ႐ᚲ߇ߢ߈ߡ. ญ. ߒ߹߁ߚߛߣ⠨߃ࠄࠇߚ㧚߹ߚ㧘ߎߩታ㛎ߢߪ㧘㍌ဳߩ 100. లႯ₸ [%]. ᣇะ. C 㕙߆ࠄߩ౮⌀ D ᱜ㕙߆ࠄߩ౮⌀. ࿑㧝㧜 ࠕࠢ࡞㍌ဳ ߚ㧚 ⦟ᅢߥలႯࠍⴕߥ߁ߚߦᔅⷐߥࠛࠕࡌࡦ࠻߮ḡߛ ߹ࠅ߇⸳ߌߡࠅ㧘ߘࠇࠄߩ⟎ߣᒻ⁁ࠍ࿑㧤߮࿑㧥ߦ ␜ߔ㧚 4.2. ߘߩઁߩㇱಽߩฬ⒓ߣᯏ⢻. 95. 90. 85 0. 10. 20. 30 40 50 60 ㅦᐲ [mm/s]. 70. 80. ࿑㧝㧝 లႯ₸ߣㅦᐲߩ㑐ଥ. Research Reports of Kumamoto-NCT. Vol. 4(2012). - 24 -.
(5) ㅘᐲ߇ૐߊ㧘㍌ㅧ⽎ߩⷰኤߪ⋡ⷞߦࠃߞߡߩߺⴕߥࠊ. ߆ࠄᵈ߉ㄟߺ㧘ṁḡ㊂ࠍ⸘㊂ᓟ㧘ࠪࡦ࠳ౝ߳ᵈߒ㧘ࡇ. ࠇ㧘ⷞ᧪ߚṁḡߩേߣታ㛎⚿ᨐ߆ࠄᚑᒻᕈߦነਈߔ. ࠬ࠻ࡦࠍߒߔߎߣߦࠃߞߡṁḡࠍߔࠆ㧚ߎߩ. ࠆⷐ࿃ࠍ⠨ኤߒߡߚ㧚. ਛߩ㍌ဳౝߩ᭽ሶࠍ㜞ㅦᐲࠞࡔߦࠃࠅᓇߔࠆ㧚ᓟ㧘. ߥ߅㧘㍌ㅧታ㛎ࠍⴕߥ߁ߦߚࠅ㧘ࡃࡦ࠼ࡅ࠲ߦࠃࠆ. ㅒᵹࠍ㒐ߋߚ㧘ߔߋߦㇱᑯࠍ㐽ߓߡ߆ࠄ 2 ಽ⒟ᐲ. ࠪࡦ࠳ߩ᷷ߩ᷷ᐲ⸳ቯߪ㧘ૐⲢὐว㊄ 19A ߩⲢὐࠃࠅ. ᜬߒߚߩߜ㧘ⵝ⟎߆ࠄ㍌ဳࠍขࠅᄖߒ㧘ᄢ᳇ਛߢ⚂ 15 ಽ㑆. 㜞 110͠ߦߒߚ㧚߹ߚ㧘㊀ജߦࠃࠆᓇ㗀߽ࠆߣ⠨߃ࠄࠇ. ಄ළᓟ㧘ᚑᒻຠࠍขࠅߔ㧚 5.3. ࠆߩߢ㧘㍌ဳߪ㧘ḡߛ߹ࠅ߇㊀ജߩᣇะߦኻߒߡㇱߦߊ. 㜞ㅦᐲࠞࡔߦࠃࠅ᷹ⷰߐࠇߚṁḡߩേߩౝ㧘ઍ⊛. ࠆࠃ߁ߦ࠶࠻ߒߚ㧚 5.2. ታ㛎⚿ᨐ߮⠨ኤ. ߥ߽ߩࠍએਅߦㅀߴࠆ㧚. ታ㛎᧦ઙ߮ᚻ㗅. 5.3.1. ೨▵ߢㅀߴߚታ㛎ߩ⚿ᨐ߮⠨ኤࠍฃߌߡ㧘ฦㅦᐲ. ㅦᐲ 10 mm/s ߦ߅ߌࠆṁḡߩേ. ߢߩᵹേ⽎߇ᅤߥࠆേࠍ␜ߔ߆ࠍᱜ⏕ߦ⏕ߔࠆߚ. ࿑㧝㧟ߦታ㛎᧦ઙਛ㧘ᦨ߽ㆃㅦᐲ 10 mm/s㧘ṁ. ߦ㧘㜞ㅦᐲࠞࡔߦࠃࠆᵹേ⽎ⷰኤታ㛎ࠍⴕߥߞߚ㧚. ḡ㊂ 35 cmtߦ߅ߌࠆ㍌ဳౝߩలႯߩ᭽ሶࠍ␜ߔ㧚ฦ౮⌀㧘. ࿑㧝㧞ߦታ㛎ߦ߅ߌࠆⵝ⟎ߩ㈩⟎ࠍ␜ߔ㧚ṁḡߩᣇะ. ਛᄩߩᅏ߇ญߢࠅ㧘ߘߎ߆ࠄṁḡߪᚻ೨߳ߣᵹࠇ. ߩᓟᣇ߆ࠄ㍌ဳౝᵹࠇࠍⷰኤߔࠆ㧚. ㄟ㧚ṁḡߪ߹ߕ㧘ੂࠇࠆߎߣߥߊ㍌ဳౝߦᵹߒ㧘㊀ജ. 㧞ߦታ㛎ߦ↪ߒߚ㜞ㅦᐲࠞࡔߩ᭽ࠍ␜ߔ㧚fps ߪ. ߦࠃࠅਅᣇࠍḩߚߒߡߊ㧔࿑㧝㧟㧔a㧕㧘 㧔b㧕㧕㧚ᰴߦ㧘ṁḡ. 1 s ᒰߚࠅߦᓇน⢻ߥ↹ߩᨎᢙࠍߔ㧚ታ㛎ߢߪ㧘⸃. ߩᶧ㕙߇ญࠃࠅ㜞ߊߥࠆߣ㧘ਅᣇ߆ࠄṁḡ߇ଏ⛎ߐࠇ. ᐲ߮ᓇ▸࿐ߩ㑐ଥ߆ࠄ 250 fps ߢᓇߔࠆ㧚. ࠆᒻߣߥࠅ㧘ᶧ㕙ߪੂࠇࠆߎߣߥߊⓏ߿߆ߦߒߡߊ. ߥ߅㧘ᚑᒻᕈߩ⹏ଔߦߪᓥ᧪ဳ㍌ㅧⵝ⟎ߦࠃࠆታ㛎. 㧔࿑㧝㧟㧔c㧕㧕㧚㍌ဳߩฝߢߪ㧘ᶧ㕙߇ࠢࡦࠢߩࡠ࠶࠼. ߣหߓߊలႯ₸ࠍ↪ࠆ߇㧘㍌ဳߩኒኽᕈะߩߚ㧘ࡄ. ㇱಽ߹ߢ㆐ߔࠆߣ㧘ṁḡߪᮮ߳ᵹࠇ㧘ࠢࡦࠢߩᦨฝㇱߦ. ࠹ࠖࡦࠣ㕙ࠍ⎇⏴ߒ㧘㍌ဳౝⓍ߇ᷫዋ㧘ᚑᒻຠߩℂ⺰. ߆ࠄᵈ߉ߎ߹ࠇࠆࠃ߁ߥᒻߣߥࠆ㧔࿑㧝㧟㧔d㧕㧕㧚లႯਛ㧘. ㊀㊂߇ 209 gf એਅߣߥߞߚ㧔⎇⏴㊂߆ࠄⓍ߽ߞߚ୯㧕㧚ߒ. ㍌ဳౝߦᱷߞߡߚⓨ᳇߇ߒ㧘ࠛࠕࡌࡦ࠻ߩᣇ߳ᛮߌ. ߚ߇ߞߡ㧘ᧄታ㛎ߦ߅ߌࠆలႯ₸ߪ Wtheory = 209 gf ߣߒߡᑼ. ߡߊߩ߇ࠢࡦࠢฝㇱߢ⏕ߢ߈ࠆ㧔࿑㧝㧟㧔e㧕㧕 㧚㍌. (2)ߦࠃࠅ▚ߒߡࠆ㧚. ဳౝ߇ቢోߦలႯߐࠇߚߩߜ㧘ᱷࠆ⧯ᐓ㊂ߩṁḡߩଏ⛎ߦ ࠃࠅ㧘㍌ဳౝജ߇㜞߹ࠅ㧘ࡄ࠹ࠖࡦࠣߦࡃ߇ᒻᚑߐ. ᰴߦ㧘ታ㛎᧦ઙࠍએਅߩࠃ߁ߦቯߚ㧚 Ԙ ԙ. ࡃࡦ࠼ࡅ࠲ߦࠃࠆ᷷⸳ቯ᷷ᐲ㧦110͠. ࠇ㧘లႯᎿ⒟߇ቢੌߔࠆ㧔࿑㧝㧟㧔f㧕㧕㧚లႯ㐿ᆎ߆ࠄቢੌ. ࡇࠬ࠻ࡦㅦᐲ㧔ㅦᐲ㧕㧦 10㧘15㧘20㧘30㧘40㧘50㧘. ߹ߢ⚂ 5.5 s ࠍⷐߒߚ㧚. 60㧘70 ߮ 80 mm/s Ԛ. ߎߩ᧦ઙߦ߅ߌࠆേߢߪ㧘㍌ဳౝࠍḩߚߒߡߊṁḡ. ṁḡ㊂㧦35 ߮ 40 cmt. ߩᶧ㕙㧘ḡవ߇Ⓩ߿߆ߢᐔ㕙⁁ߢࠅ㧘ⓨ᳇ࠍᏎ߈ㄟࠎߢ. ㅦᐲߪᓥ᧪ဳ㍌ㅧⵝ⟎ߦ߅ߌࠆታ㛎᧦ઙߩౝ㧘. ࠆ᭽ሶߪࠄࠇߥ㧚ߎࠇߪ⦟ᅢߥᚑᒻຠ߇ᓧࠄࠇࠆඨ. ౣน⢻ߥ᧦ઙࠍ⸳ቯߒ㧘ṁḡ㊂ߪ㍌ဳౝ߮ᵹ〝ౝ. ಝ࿕㍌ㅧ㧔Semi-solid metalworking㧕ߦ߅ߌࠆḡవߩᒻ⁁ߢ. Ⓧߩ߅ࠃߘว⸘ߢࠆ 35 cmtߣ㧘ߘࠇࠃࠅᄙ㊂ߩ 40 cmt. ࠆ planar flow(8)ߦ㘃ૃߔࠆ㧚߹ߚ㧘లႯਛߦਅㇱ߆ࠄ᳇ᵃ. ߩੑ⒳㘃ࠍ⸳ቯߒߚ㧚ߎࠇߪᓥ᧪ဳ㍌ㅧⵝ⟎ߢߪ. ߇ㇱ߳ᶋ߈߇ߞߡࠆߎߣ߆ࠄ㧘లႯᤨ㑆߇㐳ߚ㧘. ṁḡ㊂ߩჇടߦࠃࠅᚑᒻᕈ߇ะߔࠆะ߇ࠄࠇߚߚ. ㍌ဳౝߩⓨ᳇߇ࠛࠕࡌࡦ࠻߳ᛮߌߡߊᤨ㑆߇චಽ⏕ߐ. ߢࠆ㧚. ࠇߡࠆߎߣ߇ࠊ߆ࠆ㧚. ታ㛎ᚻ㗅ߪએਅߩㅢࠅߢࠆ㧚߹ߕṁⲢߒߚૐⲢὐว㊄ 19A ࠍ㧘ࡃࡦ࠼ࡅ࠲ߦࠃࠅടᾲߐࠇߚ࠴ࡖࡦࡃߦᵈḡญ. 㜞ㅦᐲࠞࡔ. . . 㧔a㧕0.0 s 㧔b㧕1.0 s 㧔c㧕2.3 s. ࡃ ࿑㧝㧞 ታ㛎ⵝ⟎ߩ㈩⟎. ㅧࡔࠞ ဳ⇟ ᓇ⢻ജ ታ㛎↪⸳ቯ. 㧞 㜞ㅦᐲࠞࡔߩ᭽ ᩣᑼળ␠ࠠࠛࡦࠬ VW-6000 24000 fps 250 fps. . . 㧔d㧕3.0 s 㧔e㧕4.4 s 㧔f㧕5.5 s. ࿑㧝㧟 ㅦᐲ 10 mm/s㧘ṁḡ㊂ 35 cm³ ߦ߅ߌࠆ㍌ဳౝᵹࠇߩ᭽ሶ. 熊本高等専門学校 研究紀要 第 4 号(2012). - 25 -.
(6) ૐⲢὐว㊄ࠍ↪ߚථ㍌ㅧⵝ⟎ߩᚑᒻᕈะߦ㑐ߔࠆ⎇ⓥ㧔᧻ᧄ߶߆㧕. એ೨ߦ㧘ࡃ߇↢ߓ㧘ฝㇱߩࠛࠕࡌࡦ࠻ߦṁḡ߇㆐ߒ ߡࠆߎߣ߇⏕ߢ߈ࠆ㧔࿑㧝㧡㧔c㧕㧘㧔d㧕㧕㧚ṁḡ㊂ 35 cmtߩ႐ว߽⸥ߣห᭽ߩേࠍߖ㧘ߎߩᤨὐߢలႯ ߇ቢੌߒߚ㧚㍌ဳౝ߇లႯߐࠇߚߩߜ㧘ߐࠄߥࠆṁḡߩଏ . ⛎ߦࠃࠅ㧘㍌ဳౝജ߇ᄢ߈ߊ㜞߹ࠅ㧘ࡄ࠹ࠖࡦࠣߦᄢ. ᦨ⚳లႯ⟎. ߈ߥࡈ࠶ࠪࡘ߇ᒻᚑߐࠇ㧘ࡈ࠶ࠪࡘߣหᤨߦᄙ㊂ߩṁ. 㧔a㧕ᚑᒻຠᱜ㕙 㧔b㧕ᦨ⚳లႯ⟎ߩ᭽ሶ. ḡ߇ṳࠇߒ㧘㍌ဳౝߦᄢ߈ߥ᳇ᵃ߇ᒻᚑߐࠇలႯᎿ⒟߇. ࿑㧝㧠 ㅦᐲ 10 mm/s㧘ṁḡ㊂ 35 cm³ߦ. ቢੌߔࠆ㧔࿑㧝㧡㧔e㧕㧘㧔f㧕㧕 㧚లႯ㐿ᆎ߆ࠄṁḡ߇㍌ဳౝࠍ. ߅ߌࠆᚑᒻຠ. ḩߚߔ߹ߢ⚂ 0.5 s㧘ࡄ࠹ࠖࡦࠣߦ߅ߌࠆṁḡߩṳࠇ߇ ߹ࠆ߹ߢ 1.5 s ࠍⷐߒߚ㧚ߥ߅㧘ṁḡ㊂ 35 cmtߢߪࡈ. ࿑㧝㧠ߦ࿑㧝㧟ߩታ㛎᧦ઙߦࠃߞߡᓧࠄࠇߚᚑᒻຠߩ౮ ⌀ࠍ␜ߔ㧚࿑㧝㧠㧔a㧕ࠍࠆߣ߶߷ቢోߥలႯ߇ⴕߥࠊࠇ. ࠶ࠪࡘߪᒻᚑߐࠇߕ㧘ṁḡ㊂ 40 cmtߢߪઁߩㅦᐲ ߦ߅ߡ߽ࡈ࠶ࠪࡘߩᒻᚑ߇⏕ߐࠇߚ㧚. ߡࠆߩ߇⏕ߢ߈ࠆ㧚߹ߚ㧘ㅢᏱ㧘ᰳ㒱߇ᄙߊߺࠄࠇࠆ. ࿑㧝㧢ߦ࿑㧝㧡ߩታ㛎᧦ઙߦࠃߞߡᓧࠄࠇߚᚑᒻຠߩ౮. ᦨ⚳లႯ⟎ߦ߽ᧂలႯ▎ᚲߪήߊ㧘⋡┙ߞߚ᳇ᵃ߽⏕. ⌀ࠍ␜ߔ㧚࿑㧝㧢㧔a㧕ࠍࠆߣᄢ߈ߥࡈ࠶ࠪࡘ߇ᒻᚑߐ. ߐࠇߥߎߣ߆ࠄ㧘⦟ᅢߥᚑᒻ⚿ᨐ߇ᓧࠄࠇߚߣ⸒߃ࠆ㧚. ࠇ㧘ᧂలႯ▎ᚲ߿ᄢ߈ߥ᳇ᵃ߇ᄙᢙሽߔࠆߩ߇⏕ߢ߈. ᚑᒻຠߩ㊀㊂ߪ 207.8 gf ߢࠅ㧘లႯ₸ߪ 99.3%ߢߞߚ㧚. ࠆ߁߃㧘࿑㧝㧢㧔b㧕ߩᦨ⚳లႯ⟎ߪቢోߦలႯਇ⿷ߢ. 5.1 ▵ߢㅀߴߚㆊߩታ㛎⚿ᨐ(3)ߢߪㅦᐲ 10 mm/s ߩᚑ. ࠅ㧘ࠄ߆ߦᚑᒻਇ⦟ߢࠆ㧚ᚑᒻຠߩ㊀㊂ߪ 179.3 gf㧘ల. ᒻຠߩᐔဋలႯ₸ߪ 99.7%ߢࠆ߇㧘ੑߟߩ⚿ᨐߩ⺋Ꮕ₸ߪ. Ⴏ₸ 85.7%ߢࠅ㧘5.1 ▵ߢㅀߴߚㆊߩታ㛎⚿ᨐ(3)ߢߪ. 0.004 ߢࠅ㧘⸘᷹ᤨߩ⺋Ꮕߩ▸࿐ߣ⠨߃ࠄࠇࠆ㧚߹ߚ㧘5.2. ㅦᐲ 80 mm/s ߩᚑᒻຠߩᐔဋలႯ₸ߪ 90.5%ߢࠆߚ㧘. ▵ߢㅀߴߚࠃ߁ߦᧄታ㛎ߩలႯ₸ߪታ㓙ࠃࠅૐ୯ߢ▚. ߎߩ⚿ᨐߪ⪺ߒߊᚑᒻᕈ߇ᖡߣ⸒߃ࠆ㧚. ߐࠇߡࠆน⢻ᕈ߇ࠆߚ㧘ߘࠇ߽⠨ᘦߔࠆߣ߶߷ห╬ ߩ⚿ᨐ߇ᓧࠄࠇߚߣ⠨߃ࠄࠇࠆ㧚 5.3.2. ߎߩേࠍࠆߣ㧘㍌ဳౝ߇లႯᓟ㧘ṁḡߩଏ⛎߇ᱛ߹ ࠄߥߎߣߦࠃࠅ㧘㍌ဳౝߦㆊᐲߩജ߇⽶⩄ߐࠇ㧘ဳ✦. ㅦᐲ 80 mm/s ߦ߅ߌࠆṁḡߩേ. ജ߇ജߦ⽶ߌ㧘ᄢ߈ߥࡈ࠶ࠪࡘࠍᒻᚑߒߚߣ⠨߃ࠄ. ᰴߦᦨ߽ㅦㅦᐲ 80 mm/s ߦ߅ߌࠆ㍌ဳౝߩలႯߩ. ࠇࠆ㧚ࡈ࠶ࠪࡘᒻᚑߩ㓙ߦࡈ࠶ࠪࡘߣߥߞߚએᄖߩṁ. ᭽ሶࠍ࿑㧝㧡ߦ␜ߔ㧚ߥ߅㧘࿑㧝㧡ߪṁḡ㊂ 40 cmtߦ. ḡ߇ࡄ࠹ࠖࡦࠣ߆ࠄṳࠇߒߡࠆߩ߇⏕ߢ߈㧘ട߃. ࠃࠆ⚿ᨐߢࠆ߇㧘ㅦᐲ 80 mm/s ߦ߅ߡ㧘ṁḡ. ߡ㧘ࠛࠕࡌࡦ࠻ࠍญߣߒߡṁḡ߇㍌ဳᄖ߳ྃ߈ߒߡ. ㊂ߩჇടߦࠃࠆ⽎ߩ㆑߇ᦨ߽㗼⪺ߦ⏕ߐࠇߡࠆߚ. ࠆߎߣ߽⏕ߢ߈ߚ㧚ߎߩߎߣ߆ࠄ㧘ṁḡ㊂ߩჇട. ߦߎߩ⚿ᨐࠍ␜ߔ㧚. ߪᔅߕߒ߽ᚑᒻᕈะߦലᨐ߇ࠆߣߪ⸒߃ߕ㧘ㆊᐲߩട. ṁḡߪ㐿ᆎ⋥ᓟ㧘ỗߒߊ㍌ဳౝߦᵹࠇㄟߺ㧘ࠥ࠻. ߇ߥߐࠇߥㆡ㊂ߩṁḡࠍߔࠆߎߣ߇ᚑᒻᕈࠍะ. ߩኻ㕙ߦࠆ㍌ဳౝო㕙ߦỗ⓭ߔࠆ㧔࿑㧝㧡㧔a㧕㧕㧚ߘߩᓟ㧘. ߐߖࠆߎߣ߇ࠊ߆ߞߚ㧚ߎߩ⚿ᨐ߇એ೨ߩలႯ₸ࠍਅ࿁ߞ. ਔߦṁḡߪಽ߆ࠇ㧘ḡవߪੂࠇߥ߇ࠄ㧘㍌ဳߩᣇ㧘ਅ. ߚߩ߽ṁḡ㊂ߩㆊᄙ߇ේ࿃ߣ⠨߃ࠄࠇࠆ㧚೨ㅀߒߚࠃ߁ߦ㧘. ᣇࠍ߶߷หᤨߦḩߚߒߡߊ㧔࿑㧝㧡㧔b㧕㧕㧚ṁḡߪߦ. ᓥ᧪ဳ㍌ㅧⵝ⟎ߢߪṁḡ㊂ߩჇടߦࠃࠆᚑᒻᕈߩ. ࠃࠅ㍌ဳౝߩᄖ✼ࠍߚߤࠅ㧘ᄢ߈ߊ㍌ဳౝߩⓨ᳇ࠍᏎ߈ㄟ. ะ߇ࠄࠇߡߚߚ㧘ᒰೋߪ 40 cm³ߩᣇ߇ᚑᒻᕈߪะ. ߺߥ߇ࠄలႯߒߡߊ㧚ߎߩᤨ㧘㍌ဳ߇ቢోߦḩߚߐࠇࠆ. ߔࠆߩߢߪߥ߆ߣߩ੍ᗐࠍߒߡߚ߇㧘㜞ㅦᐲࠞࡔ ߢߒߊ⽎ࠍⷰኤߔࠆߎߣߢೋߡ㧘ṁḡ㊂ߩㆡ㊂ ߩሽࠍ⏕ߢ߈ߚ㧚. ᄖ✼ࠍߚߤࠆṁḡ. 5.3.3. ㅦᐲ 30 mm/s ߦ߅ߌࠆṁḡߩേ. ㅦᐲ 30 mm/s㧘ṁḡ㊂ 35 cmtߦ߅ߌࠆ㍌ဳౝߩల Ⴏߩ᭽ሶࠍㅀߴࠆ㧚ṁḡߪ 5.3.1 㗄ߢㅀߴߚㅦᐲ 10 mm/s ߩ႐วߩേߦ㘃ૃߒߚേࠍ␜ߔ߇㧘㍌ဳౝࠍḩߚߒߡ . . 㧔a㧕0.0 s 㧔b㧕0.2 s 㧔c㧕0.3 s. ࡈ࠶ࠪࡘ. Ꮞ߈ㄟ߹ࠇߚⓨ᳇ . . ṳࠇߦࠃࠆ ᳇ᵃ߇⊒↢. . . ᦨ⚳లႯ⟎. 㧔a㧕ᚑᒻຠᱜ㕙 㧔b㧕ᦨ⚳లႯ⟎ߩ᭽ሶ. 㧔d㧕0.4 s 㧔e㧕0.5 s 㧔f㧕1.5 s. ࿑㧝㧢 ㅦᐲ 80 mm/s㧘ṁḡ㊂ 40 cm³ߦ߅. ࿑㧝㧡 ㅦᐲ 80 mm/s㧘ṁḡ㊂ 40 cmtߦ߅. ߌࠆᚑᒻຠ. ߌࠆ㍌ဳౝᵹࠇߩ᭽ሶ. Research Reports of Kumamoto-NCT. Vol. 4(2012). - 26 -.
(7) ߊṁḡߪ 10 mm/s ߩ႐วߦᲧߴࠆߣੂࠇߚേߢߞߚ㧚. ߚ㧘ㆊߩታ㛎(3)ߦᲧߴ㧘ᚑᒻᕈߪ⧯ᐓ⦟ߊߥߞߚߣ⸒߃. లႯ㐿ᆎ߆ࠄቢੌ߹ߢ⚂ 1.8 s ࠍⷐߒߚ㧚. ࠆ㧚 5.3.5. ߎߩታ㛎ߦࠃߞߡᓧࠄࠇߚ㧘ᚑᒻຠߩ౮⌀ࠍ࿑㧝㧣ߦ␜. ḡᵹࠇ⸃ᨆࠪࡒࡘ࡚ࠪࡦߣߩᲧセ. ߔ㧚࿑㧝㧣㧔a㧕ࠍࠆߣᄢ߹߆ߥᚑᒻຠߩᄖᒻߪᓧࠄࠇߡ. ࿑㧝㧥㧘࿑㧞㧜ߪḡᵹࠇ⸃ᨆ࠰ࡈ࠻ JS CAST ߦࠃߞߡᓧ. ࠆ߇㧘ᄢ߈ߥ᳇ᵃߩ〔߇ⶄᢙሽߔࠆߩ߇⏕ߢ߈ࠆ㧚. ߚ㧘ㅦᐲ 10 mm/s ߮ 80 mm/s ߦ߅ߌࠆḡᵹࠇ⸃ᨆࠪࡒ. ߹ߚ㧘࿑㧝㧣㧔b㧕߆ࠄߪᦨ⚳లႯ⟎ߦ߅ߡߪⓨ᳇߇ᛮ. ࡘ࡚ࠪࡦߩ⚿ᨐߢࠆ㧚࿑㧞㧜ߦࠄࠇࠆṁḡߩേ. ߌ߈ࠇߕ᳇ᵃߩ〔ߣߥߞߡࠆߎߣ߇ࠊ߆ࠆ߇ᚑᒻຠ㊀㊂. ࠍవߦߍߚ࿑㧝㧡ߩṁḡߩേߣᲧセߔࠆߣ㧘߶߷หᤨ. 207.3 gf㧘లႯ₸ 99.1%ߢࠆߚ㧘⧯ᐓߩᄖ⊛ᰳ㒱ߪ. ೞߦ߅ߡḡవߩੂࠇᣇ߿㍌ဳߩᄖ✼ㇱࠍߚߤࠆേߥ. ࠆ߇Ყセ⊛⦟ᅢߥᚑᒻ⚿ᨐ߇ᓧࠄࠇߚߣ⸒߃ࠆ㧚 5.1 ▵ߢ. ߤห᭽ߩะ߇⏕ߢ߈ࠆ㧚ߒ߆ߒ㧘ࡄ࠹ࠖࡦࠣ㧘ࠛࠕ. ㅀߴߚㆊߩታ㛎⚿ᨐ(3)ߢߪㅦᐲ 30 mm/s ߩᚑᒻຠߩ. ࡌࡦ࠻ߦ߅ߌࠆࡈ࠶ࠪࡘߩᒻᚑ߅ࠃ߮ṁḡߩྃߪౣ. ᐔဋలႯ₸ߪ 97.4%ߢࠆߚ㧘ᚑᒻᕈߪะߒߚߣ⸒߃. ߐࠇߡߥ㧚߹ߚ㧘࿑㧝㧥ߣ࿑㧝㧟ߩേࠍᲧセߔࠆߣ㧘. ࠆ㧚. ṁḡߩേߩะߪห᭽ߛ߇㧘ᤨೞ߇৻⥌ߒߡߥ㧚ߎ. 5.3.4. ㅦᐲ 50 mm/s ߦ߅ߌࠆṁḡߩേ. ࠇߪᓇᤨߦ㐿ᆎߩᆎὐ⸳ቯ߇ߕࠇߡߒ߹ߞߡߚߚ. ㅦᐲ 50 mm/s㧘ṁḡ㊂ 35 cmtߦ߅ߌࠆ㍌ဳౝߩల. ߛߣ⠨߃ࠄࠇࠆ㧚 5.3.6. Ⴏߩ᭽ሶࠍㅀߴࠆ㧚ṁḡߪᲧセ⊛Ⓩ߿߆ߢߪࠆ߇㧘5.3.2. ൮⊛ߥ⠨ኤ. 㗄ߢㅀߴߚㅦᐲ 80 mm/s ߩ႐วߩേߦ㘃ૃߒߚേ. ࿑㧞㧝ߪ㧘࿁ߩᣂဳ㍌ㅧⵝ⟎ߦࠃࠆታ㛎ߣ 5.1 ▵ߢ. ࠍ␜ߒߚ㧚ߒ߆ߒ㧘ṁḡ㊂ 35cmtߢߞߚߚ㧘ㆊᐲ. ㅀߴߚᓥ᧪ဳ㍌ㅧⵝ⟎ߦࠃࠆታ㛎ߩ⚿ᨐࠍᲧセߒߚ߽. ߩടߪήߊ㧘ࡈ࠶ࠪࡘߩᒻᚑ߮ࡄ࠹ࠖࡦࠣߦ߅ߌ. ߩߢࠆ㧚ਃⷺ(ٌ)ߩශߢ␜ߐࠇࠆࠣࡈ߇వߦߍߚ࿑. ࠆṁḡߩṳࠇߪ↢ߓߥ߆ߞߚ㧚లႯ㐿ᆎ߆ࠄቢੌ߹ߢ⚂ 1.3. 㧝㧝ߩṁḡ㊂ߩ⸳ቯ߇ߢ߈ߥᓥ᧪ဳ㍌ㅧⵝ⟎ߦ. s ࠍⷐߒߚ㧚 ߎߩታ㛎ߦࠃߞߡᓧࠄࠇߚ㧘ᚑᒻຠߩ౮⌀ࠍ࿑㧝㧤ߦ␜ ߔ㧚࿑㧝㧤㧔a㧕ࠍࠆߣᄢ߹߆ߥᚑᒻຠߩᄖᒻߪᓧࠄࠇߡ ࠆ߇㧘ᄢ߈ߥ᳇ᵃ߇ⶄᢙሽߔࠆߩ߇⏕ߢ߈ࠆ㧚߹ߚ㧘 ࿑㧝㧤㧔b㧕߆ࠄߪᦨ⚳లႯ⟎ߦ߅ߡߪᄢ߈ߥ᳇ᵃߣౝ ㇱⓨᵢߩᧂలႯ▎ᚲ߇ᒻᚑߐࠇߡࠆߎߣ߇ࠊ߆ࠆ㧚ᚑᒻ ຠ㊀㊂ߪ 201.0 gf ߢలႯ₸ߪ 96.1㧑ߢࠅ㧘⦟ᅢߥᚑᒻ⚿ᨐ ߇ᓧࠄࠇߚߣߪ⸒߃ߥ߇㧘5.1 ▵ߢㅀߴߚㆊߩታ㛎⚿ᨐ. 㧔a㧕0.25 s. 㧔b㧕1.5 s. ߢߪㅦᐲ 50 mm/s ߩᚑᒻຠߩᐔဋలႯ₸ߪ 94.9%ߢࠆ. 㧔c㧕2.0 s. . 㧔d㧕2.5s. ࿑㧝㧥 ㅦᐲ 10 mm/s ߦ߅ߌࠆ㍌ဳౝᵹࠇߩ. ᦨ⚳లႯ⟎. ⸃ᨆ⚿ᨐ. 㧔a㧕ᚑᒻຠᱜ㕙 㧔b㧕ᦨ⚳లႯ⟎ߩ᭽ሶ. ࿑㧝㧣 ㅦᐲ 30 mm/s㧘ṁḡ㊂ 35 cmtߦ߅ ߌࠆᚑᒻຠ. 㧔a㧕0.07 s. . 㧔b㧕0.14 s. ᦨ⚳లႯ⟎. 㧔a㧕ᚑᒻຠᱜ㕙 㧔b㧕ᦨ⚳లႯ⟎ߩ᭽ሶ. 㧔c㧕0.25s. ࿑㧝㧤 ㅦᐲ 50 mm/s㧘ṁḡ㊂ 35 cm³ߦ߅. 㧔d㧕0.35s. ࿑㧞㧜 ㅦᐲ 80 mm/s ߦ߅ߌࠆ㍌ဳౝᵹࠇߩ. ߌࠆᚑᒻຠ. ⸃ᨆ⚿ᨐ. 熊本高等専門学校 研究紀要 第 4 号(2012). - 27 -.
(8) ૐⲢὐว㊄ࠍ↪ߚථ㍌ㅧⵝ⟎ߩᚑᒻᕈะߦ㑐ߔࠆ⎇ⓥ㧔᧻ᧄ߶߆㧕. ㅦᐲ㧦10 mm/s 㧔ṁḡߩੂࠇ߇ዋߥߊ㧘ⓨ᳇ߩᏎ ߈ㄟߺ߇ዋߥ㧚㧕. 100 ᣂဳ 35 cm. 3. ṁḡ㊂㧦35 cmt 㧔ㆡᐲߥജ߇߆߆ࠅ㧘ṁḡߩ. లႯ₸ [%]. ṳࠇ߮ਇ⿷߇ή㧚㧕 ߹ߚ㧘ࡄ࠹ࠖࡦࠣ㧘ࠛࠕࡌࡦ࠻ߦ߅ߌࠆࡈ࠶ࠪࡘߩ. 95. ᒻᚑ߅ࠃ߮ṁḡߩྃߪᚑᒻᕈߩૐਅߦᓇ㗀ߔࠆⷐ࿃ߢ ࠆ߇㧘ḡᵹࠇ⸃ᨆߢߪ⏕ߢ߈ߥߎߣ߆ࠄ㍌ဳౝߩนⷞ ൻߦࠃߞߡ⏕ߐࠇߚⷐ࿃ߢࠆߣ߃ࠆ㧚. 90 ᣂဳ 40 cm. 3. ᓥ᧪ဳ. 㧢. ⚿⸒. 85 0. 10. 20. 30 40 50 60 ㅦᐲ [mm/s]. 70. 80. ⒳ߩޘ㗴ὐ߇ߞߚᓥ᧪ဳ㍌ㅧⵝ⟎߆ࠄ㧘㗴ὐ ࠍᡷༀߒߚᣂဳ㍌ㅧⵝ⟎ࠍߔࠆߎߣ߇ߢ߈ߚ㧚߹ ߚ㧘ᡷༀߒߚⵝ⟎ߣ㜞ㅦᐲࠞࡔࠍ↪㧘ㅦᐲ߮. ࿑㧞㧝 ㅦᐲߣలႯ₸ߩ㑐ଥ㧔ᣂဳߣᓥ᧪ဳ. ṁḡ㊂ߩฦታ㛎᧦ઙߦ߅ߌࠆṁḡߩ㍌ဳౝᵹࠇߩേࠍ. ߩ⚿ᨐᲧセ㧕. ߒߊⷰኤߒߚ㧚ߘߩ⚿ᨐ߆ࠄ㧘ᧄታ㛎ߦ߅ߌࠆᚑᒻᕈ㧔ల Ⴏ₸㧕߇ૐਅߔࠆᄢ߈ߥⷐ࿃ߣߒߡ㧘ㅦᐲߩჇടߦ. ࠃࠆታ㛎⚿ᨐߩࠣࡈߢࠅ㧘⪉ᒻ(٠)ߩශߩታ✢ߣ྾ⷺ. ߁ṁḡߩ㍌ဳౝᵹࠇߩੂࠇߦࠃࠆⓨ᳇ߩᏎ߈ㄟߺ㧘ṁ. 㧔غ㧕ߩශߩ⎕✢߇ߘࠇߙࠇ࿁ߩታ㛎ߦ߅ߌࠆṁḡ. ḡ㊂ߩㆊᄙߦ࿃ߔࠆㆊᐲߩ㍌ဳౝജߦࠃࠆࡄ࠹ࠖࡦ. ㊂ 35 ߮ 40 cm³ߢߩታ㛎⚿ᨐࠍ␜ߔࠣࡈߢࠆ㧚❑ゲ߇. ࠣ߮ࠛࠕࡌࡦ࠻ߦ߅ߌࠆṁḡߩྃ߇ሽߔࠆߎߣࠍ⏕. లႯ₸ࠍ㧘ᮮゲ߇ㅦᐲࠍ␜ߔ㧚. ߢ߈ߚ㧚ߘߩⷐ࿃ߦၮߠߚታ㛎᧦ઙߦ߅ߡ㧘ᚑᒻຠ. ਃⷺߩශߩᓥ᧪ဳ㍌ㅧⵝ⟎ߩ⚿ᨐߣ⪉ᒻߩශߩᣂဳ. ߩᚑᒻᕈࠍะߐߖࠆߎߣ߇ߢ߈ߚ㧚߹ߚ㧘ㅦㅦᐲ. ㍌ㅧⵝ⟎㧔35 cm³㧕ߩ⚿ᨐࠍᲧセߔࠆߣ㧘⪉ᒻߩࠣࡈ. ߦ߅ߌࠆታ㓙ߩ㍌ဳౝᵹࠇߣḡᵹࠇ⸃ᨆࠪࡒࡘ࡚ࠪࡦ. ߇ਃⷺߩࠣࡈࠍ߶ߣࠎߤ࿁ߞߡࠆߚ㧘ᚑᒻᕈ㧔ల. ࠍᲧセߔࠆߎߣ߇ߢ߈ߚ㧚. Ⴏ₸㧕ߪᡷ⦟ߒߚᣂဳⵝ⟎ߢะߒߚߎߣ߇ࠊ߆ࠆ㧚ߎࠇ. ᓟߩ⺖㗴ߣߒߡ㧘㍌ဳౝജ߇ਇߢࠆߚ㧘㍌ဳ. ߪᡷ⦟ߦࠃࠅ㧘ⵝ⟎߮㍌ဳߩኒኽᕈ߇ะߒ㧘ࡄ࠹ࠖ. ౝജߩ⸘᷹ᯏ᭴ߩᬌ⸛㧘㜞ߢߩᚑᒻࠍน⢻ߣߔࠆߚ. ࡦࠣ㧘ࠛࠕࡌࡦ࠻߮ⵝ⟎ߩฦធ⛯ㇱߦ߅ߌࠆṳࠇ߇ήߊ. ߦဳ✦ജߩᒝൻ߮ࠛࠕࡌࡦ࠻ᒻ⁁ߩᬌ⸛㧘ߘߒߡ㍌ဳ. ߥࠅ㧘ṁḡߩ៊ᄬ߇ᷫዋߒߚߚߛߣ⠨߃ࠄࠇࠆ㧚߹ߚ㧘. ౝߦ߅ߌࠆታ㓙ߩᵹേ⽎ߣḡᵹࠇ⸃ᨆࠪࡒࡘ࡚ࠪࡦ. ᣂဳ㍌ㅧⵝ⟎㧔40 cm³㧕ߩ⚿ᨐߪᓥ᧪ဳ㍌ㅧⵝ⟎ࠃ. ߩ⚿ᨐߣߩߐࠄߦ⚦ߥᲧセᬌ⸽߇ߍࠄࠇࠆ㧚. ࠅ߽ૐਅߒߡࠆ߇㧘వߦㅀߴߚࠃ߁ߦ㧘ṁḡ㊂ߩㆊ ᄙ߇ේ࿃ߢࠆߣ⠨߃ࠄࠇࠆ㧚 ߎࠇߪᓥ᧪ဳ㍌ㅧⵝ⟎. 㧔ᐔᚑ 24 ᐕ 9 25 ᣣฃઃ㧕. ߢߪⵝ⟎ᧄߩኒኽᕈ߇ૐߊ㧘ㆊᐲߩജ߇߆߆ࠆߣ㍌ဳ. 㧔ᐔᚑ 24 ᐕ 10 25 ᣣฃℂ㧕. ࠃࠅవߦⵝ⟎ᧄ߆ࠄߩṁḡߩṳࠇ߇ߞߚ߇㧘ᣂဳ ㍌ㅧⵝ⟎ߦṁḡߩṳࠇߪήߊ㧘ⵝ⟎߇↢ߺߔജߩ߶ߣ ࠎߤ߇㍌ဳౝߦ߆߆ߞߚߚߣ⠨߃ࠄࠇࠆ㧚ߎࠇߪ㧘ᡷ⦟ ߦࠃߞߡ㧘ࠃࠅ㜞ജߢߩᚑᒻ߇น⢻ߦߥߞߚߣ߁㍌ ㅧⵝ⟎ߩᕈ⢻ะࠍ␜ߒߡࠆ㧚 ㍌ဳౝᵹࠇߩേߩⷰኤ߆ࠄ㧘ㅦᐲ߇ㅦߊߥࠆߦߟ ࠇ㧘లႯ₸߇ᷫዋߔࠆᄢ߈ߥⷐ࿃ߪ㍌ဳౝߩṁḡߩᵹࠇߩ ੂࠇߦࠃࠆⓨ᳇ߩᏎ߈ㄟߺߢࠆߣ⠨߃ࠄࠇࠆ㧚ㅦᐲ ߇ㅦߊߥࠆ߶ߤ㧘㍌ဳౝࠍᵹࠇࠆṁḡߩੂࠇߪ㗼⪺ߣߥࠅ㧘 ㍌ဳౝߩᄖ߆ࠄౝ߳ⓨ᳇ࠍ൮ߺㄟࠃ߁ߦలႯߐࠇ㧘 ᳇ᵃ߿ᧂలႯ▎ᚲ߇ࠃࠅᄙߊᒻᚑߐࠇߡࠆߚ㧘లႯ₸ ߇ᷫዋߒߡࠆ㧚߹ߚ㧘ㅦᐲ 50 mm/s ߮ 80 mm/s ߢߪ ㍌ဳౝ߇ṁḡߢḩߚߐࠇࠆ೨ߦ㧘ḡߛ߹ࠅ߮ࠛࠕࡌࡦ࠻ ߹ߢṁḡ߇㆐ߒߡࠆߎߣ߇⏕ߢ߈ߡ߅ࠅ㧘ߘࠇߦࠃࠅ ㍌ဳౝߩⓨ᳇߇ᄖㇱ߳ㅏߍಾࠇߥߊߥࠅ㧘ᧂలႯ▎ᚲߥߤ ߣߒߡᱷࠆߎߣ߽ⷐ࿃ߩ৻ߟߢࠆߣ⠨߃ࠄࠇࠆ㧚ߎࠇࠄ ߩోߡࠍ〯߹߃㧘ᧄታ㛎߮ᧄታ㛎ⵝ⟎ߦ߅ߌࠆᚑᒻᕈߩ ⦟ᅢߥታ㛎᧦ઙࠍએਅߦ␜ߔ㧚. ෳ⠨ᢥ₂ (1) ᮮ⑲ବ㧦ޟᚑᒻ㊄ဳߦ߅ߌࠆนⷞൻ⸘᷹ᛛ ⴚޠ㧘♖ኒᎿቇળ㧘Vol.73㧘No.2㧘pp. 188-192 (2007)㧚 (2) ᄢਛㅺ㓶㧦 ဳޟౝ⽎ߩนⷞൻ-㍌ㅧ-ޠ㧘♖ኒᎿቇળ㧘 Vol.73㧘No.2㧘pp. 171-174 (2007)㧚 (3) ৻㧦ޟ3 ᰴర CAD/CAM ߦࠃࠆථૐ㍌ㅧⵝ ⟎ߩ⸳⸘߮ૐⲢὐว㊄ࠍ↪ߚ㍌ㅧታ㛎ޠ㧘 㧔␠㧕ᣣᧄᯏ᪾ቇળᎺቇ↢ળ╙ 41 ࿁තᬺ⎇ⓥ⊒ ⻠Ṷળ⺰ᢥ㓸-⺰ᢥ⇟ภ 116㧘ᣣᧄᯏ᪾ቇળᎺቇ↢ ળ㧘pp. 31-32 (2010)㧚 (4) ᣣᧄ㋦㔛ⷐ⎇ⓥળ㧦㋦ࡂࡦ࠼ࡉ࠶ࠢ㧘pp. 252-255 (1975)㧚 (5) ࡈࠫࡔ࠲࡞Ꮏᬺᩣᑼળ␠㧦 http://www.fujimetal-kogyo.co.jp/ (6) ࡒࠬࡒ㧦ࡅ࠲᷷⺞㑐ㅪࠞ࠲ࡠࠣ㧘p. 1882 (2008)㧚 (7) ⩲㊁ାᬀේኑ⬿㧦࠳ࠗࠞࠬ࠻ᛛⴚ㐷-╙ 2 -㧘 pp. 7, 189, 200, ᣣೀᎿᬺᣂ⡞␠ (2005)㧚 (8) Edward J. Vinarcik㧦HIGH INTEGRITY DIE CASTING PROCESSES㧘pp. 17, 70, 182, 204, John Wiley & Sons, Inc. (2003). Research Reports of Kumamoto-NCT. Vol. 4(2012). - 28 -.
(9)
関連したドキュメント
Fig, 1.5 Comparison between result of plastic strain field by crystal plasticity FEA and fatigue test on crack initiation s ite in Ni alloy, a mapped region showing the grain
Effect of mass ratio of molten steel to slag on material balance between FeO+MnO concentration in slag and [mass %Al], which determines the re-oxidation rate control process...
15 ASTM E208-95a: Reapproved 2000, Standard test method for conducting drop -weight test to determine nil-ductility transition temperature of ferritic steels.. 16 ASTM
検出用導管を必要としない減圧装置 3,000以上 開放 圧力計 SV 20GV ブロー用バルブ.. 検出用導管を必要とする減圧装置 2,000以上 SV
担い手に農地を集積するための土地利用調整に関する話し合いや農家の意
Research Institute for Mathematical Sciences, Kyoto University...
無溶剤形変性エポキシ樹脂塗料 ※ 10以下、30以上 85以上 無溶剤形変性エポキシ樹脂塗料(低温用) 5以下、20以上 85以上 コンクリート塗装用エポキシ樹脂プライマー
Amount of Remuneration, etc. The Company does not pay to Directors who concurrently serve as Executive Officer the remuneration paid to Directors. Therefore, “Number of Persons”
