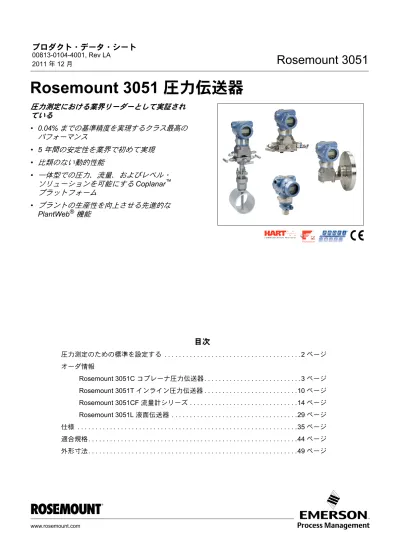

圧力測定における業界リーダーとして実証され
ている
• 0.04%
までの基準精度を実現するクラス最高の
パフォーマンス
• 5
年間の安定性を業界で初めて実現
•
比類のない動的性能
•
一体型での圧力、流量、およびレベル・
ソリューションを可能にする
Coplanar
™
プラットフォーム
•
プラントの生産性を向上させる先進的な
PlantWeb
®
機能
目次
圧力測定のための標準を設定する . . . 2 ページ
オーダ情報
Rosemount 3051C コプレーナ圧力伝送器 . . . .3 ページ
Rosemount 3051T インライン圧力伝送器 . . . .10 ページ
Rosemount 3051CF 流量計シリーズ . . . .14 ページ
Rosemount 3051L 液面伝送器 . . . .29 ページ
仕様 . . . 35 ページ
適合規格 . . . 44 ページ
外形寸法 . . . 49 ページ
2
圧力測定のための標準を設定する
実証されたクラス最高の性能、信頼性および安全性
•
400 万台以上の設置実績
•
幅広い品揃えによってアプリケーションの必要を満たす
•
実機でのトータル性能は ± 0.15%
•
基準精度は ± 0.04%
コプレーナ・プラットフォームによって設置の柔軟性を最大化
• 一体型差圧流量計、差圧レベルおよびマニホールドによって信頼性と性能を
改善
• すべてのソリューションが組立済み、漏洩試験済み、校正済みなので、設置
が容易
• 比類のない品揃えによってアプリケーションの必要を満たす
スマート・ワイヤレス THUM
™アダプタを使用して機器の価値を引き出す
• フィールド・インテリジェンスにアクセスして、品質、安全性、利用性、運用と
メンテナンスのコストを改善
• 機器をリモートに管理し、状態を監視
• 新しいワイヤレス測定ポイントを有効にできる
• 既存のループ電力を活用
統合された革新的な DP 流量計
• 完全に組立済み、漏洩試験済みなので、すぐに取り付けられる
• 直管の必要性が少なくなり、恒久的な圧力低下が小さくなるので、小さな管サイ
ズでも正確な測定を行える
• 8:1 ターンダウンでの容積流量の精度は最高 1.65%
実証済みで信頼性が高く、革新的な差圧レベル技術
• プロセス接続充填液、直付けまたはキャピラリー接続および素材のための包括的
な品揃えにより、事実上あらゆるプロセスに接続
• QZ オプションによりシステム全体の性能を定量化・最適化
• 高温下や真空アプリケーションでも動作
• コスト効率の良い Tuned-System
™アセンブリにより、レベル測定を最適化
計器マニホールド - 良質、便利、簡単
• 伝送器 で最適な性能が得られるように設計・加工されている
• 工場組み立て済みなので、取り付け時間と費用を節約できる
• 様々なスタイル、素材、およびコンフィグレーションの仕様
流量 圧力 レベル業界で最高のトータル性能を発揮する、柔軟なコプレーナ・プラット
フォームと、取り付け後 5 年の安定性により、Rosemount 3051 は差圧、
ゲージ圧および絶対圧測定のスタンダードとなっています。シームレス一
体型、次の機能の中から選択してください：
• 最大 0.04% の精度によるパフォーマンス
• マニホールド、1 次エレメントおよびシール・ソリューション
• 4 ∼ 20 mA HART、1 ∼ 5 Vdc HART 低電力、F
OUNDATIONフィールド
バス、および Profibus PA プロトコル
• キャリブレートされたスパン / レンジは 0.1 inH
2O ∼ 4000 psi
(0.25 mbar ∼ 276 bar)
• 316 SST、合金 C-276、合金 400、タンタル、金メッキ合金 400 または
316L SST 接液素材
追加情報
仕様 : 35 ページ
証明書 : 44 ページ
外形寸法 : 49 ページ
表 1. 3051C コプレーナ圧力伝送器のオーダ情報
★ 標準品では、最も一般的なオプションが提供されます。星マーク (★) 付きのオプションをお選びいただくと、最短納期でのお届けが可能です。 拡張型の仕様の場合は納品までに要する時間が長くなりますので、ご了承ください。 型 伝送器の種類 3051C コプレーナ圧力伝送器 測定タイプ 標準 標準 D 差圧 ★ G ゲージ圧 ★ 拡張型 A 絶対圧 圧力レンジ 3051CD 3051CG 3051CA 標準 標準 1 –62.2 ∼ 62.2 mbar (–25 ∼ 25 inH2O) –62.1 ∼ 62.2 mbar (–25 ∼ 25 inH2O) 0 ∼ 2.1 bar (0 ∼ 30 psia) ★ 2 –623 ∼ 623 mbar (–250 ∼ 250 inH2O) –621 ∼ 623 mbar (–250 ∼ 250 inH2O) 0 ∼ 10.3 bar (0 ∼ 150 psia) ★ 3 –2.5 ∼ 2.5 bar (–1000 ∼ 1000 inH2O) –0.98 ∼ 2.5 bar (–393 ∼ 1000 inH2O) 0 ∼ 55.2 bar (0 ∼ 800 psia) ★ 4 –20.7 ∼ 20.7 bar (–300 ∼ 300 psi) –0.98 ∼ 20.7 bar (–14.2 ∼ 300 psi) 0 ∼ 275.8 bar (0 ∼ 4000 psia) ★ 5 –137.9 ∼ 137.9 bar (–2000 ∼ 2000 psi) –0.98 ∼ 137.9 bar (–14.2 ∼ 2000 psi) なし ★ 拡張型 0(1) –7.5 ∼ 7.5 mbar (–3 ∼ 3 inH2O) なし なし 伝送器出力 標準 標準 A 4 ∼ 20 mA、HART プロトコルに基づくデジタル信号 ★ F FOUNDATION フィールドバス・プロトコル ★ W(2) Profibus PA プロトコル ★ 3051C コプレーナ 圧力伝送器4 拡張型 M HART プロトコルに基づく低出力 1 ∼ 5 V dc デジタル信号 (0.8 ∼ 3.2 V dc についてはオプション C2 を参照) 構造材質 プロセス・フランジ・ タイプ フランジ材質 ドレン / ベント 標準 標準 2 コプレーナ SST SST ★ 3(3) コプレーナ 鋳造 C-276 合金 C-276 ★ 4 コプレーナ 鋳造合金 400 合金 400/K-500 ★ 5 コプレーナ メッキ CS SST ★ 7(3) コプレーナ SST 合金 C-276 ★ 8(3) コプレーナ メッキ CS 合金 C-276 ★ 0 代替プロセス接続 ★ アイソレート・ダイアフラム 標準 標準 2(3) 316L SST ★ 3(3) 合金 C-276 ★ 拡張型 4 合金 400 5 タンタル (3051CD および CG、範囲 2 ∼ 5 でのみ利用可能です。3051CA では利用できません ) 6 金メッキ合金 400 (O リングオプション・コード B と組み合わせて使用 ) 7 金メッキ SST Ｏ リング 標準 標準 A ガラス充填 PTFE ★ B グラファイト充填 PTFE ★ センサ充填液 標準 標準 1 シリコン ★ 2 不活性物質 ( 差圧およびゲージ圧のみ ) ★ ハウジング材質 電線管入口サイズ 標準 標準 A アルミニウム ½–14 NPT ★ B アルミニウム M20 × 1.5 ★ J SST ½–14 NPT ★ K SST M20 × 1.5 ★ 拡張型 D アルミニウム G½ M SST G½
オプション
( 選択した型番に含まれる ) Plantweb 制御機能 標準 標準 A01 FOUNDATION フィールドバスの高度な制御機能ブロック・スイート ★ Plantweb 診断機能 標準 標準 D01 FOUNDATION フィールドバス診断スイート ★表 1. 3051C コプレーナ圧力伝送器のオーダ情報
★ 標準品では、最も一般的なオプションが提供されます。星マーク (★) 付きのオプションをお選びいただくと、最短納期でのお届けが可能です。 拡張型の仕様の場合は納品までに要する時間が長くなりますので、ご了承ください。代替フランジ(4) 標準 標準 H2 トラディショナル・フランジ、316 SST、SST ドレン / ベント ★ H3(3) トラディショナル・フランジ、合金 C、合金 C-276 ドレン / ベント ★ H4 トラディショナル・フランジ、鋳造合金 400、合金 400/K-500 ドレン / ベント ★ H7(3) トラディショナル・フランジ、316 SST、合金 C-276 ドレン / ベント ★ HJ DIN 準拠トラディショナル・フランジ、SST、1/16 in.・アダプタ / マニホールド・ボルト締め ★ FA レベル・フランジ、SST、2 in.、ANSI クラス 150、垂直取付 ★ FB レベル・フランジ、SST、2 in.、ANSI クラス 300、垂直取付 ★ FC レベル・フランジ、SST、3 in.、ANSI クラス 150、垂直取付 ★ FD レベル・フランジ、SST、3 in.、ANSI クラス 300、垂直取付 ★ FP DIN レベル・フランジ、SST、DN 50、PN 40、垂直取付 ★ FQ DIN レベル・フランジ、SST、DN 80、PN 40、垂直取付 ★ 拡張型 HK(5) DIN 準拠トラディショナル・フランジ、SST、10 mm アダプタ / マニホールド・ボルト締め HL DIN 準拠トラディショナル・フランジ、SST、12mm アダプタ / マニホールド・ボルト締め (3051CD0 では利用 不可 ) マニホールド・アセンブリ(5)(9) 標準 標準 S5 Rosemount 305 インテグラル・マニホールドに組み込み ★ S6 Rosemount 304 マニホールドまたは接続システムに組み込み ★ 一体型マウント 1 次エレメント(5)(9) 標準 標準
S4(6) Rosemount Annubar または Rosemount 1195 一体型オリフィスに組み込み ★
S3 Rosemount 405 コンパクト・オリフィス・プレートに組み込み ★ シール・アセンブリ(9) 標準 標準 S1(7) 1 つの Rosemount 1199 シールに組み込み ★ S2(8) 2 つの Rosemount 1199 シールに組み込み ★ 全溶接シール・アセンブリ ( 高真空アプリケーション用 )(9) 標準 標準 S0 1 シール、全溶接システム ( 直接取付接続タイプ ) ★ S7 1 シール、全溶接システム ( キャピラリ接続タイプ ) ★ S8 2 シール、全溶接システム ( キャピラリ接続タイプ ) ★ S9 2 シール、全溶接システム (1 つは直接取付、もう 1 つはキャピラリ接続タイプ ) ★ 取付ブラケット 標準 標準 B1 2-in. のパイプ取付用のトラディショナル・フランジ・ブラケット、CS ボルト ★ B2 パネル取付用のトラディショナル・フランジ・ブラケット、CS ボルト ★ B3 2-in. のパイプ取付用のトラディショナル・フランジ・フラット・ブラケット、CS ボルト ★ B4 コプレーナ 2-in. のパイプまたはパネル取付用のトラディショナル・ブラケット、すべて SST ★ B7 シリーズ 300 SST ボルト使用の B1 ブラケット ★ B8 シリーズ 300 SST ボルト使用の B2 ブラケット ★ B9 シリーズ 300 SST ボルト使用の B3 ブラケット ★ BA シリーズ 300 SST ボルト使用の SST B1 ブラケット ★ BC シリーズ 300 SST ボルト使用の SST B3 ブラケット ★
6 防爆規格 標準 標準 C6 CSA 耐圧防爆、防塵防爆、本質安全防爆、およびディビジョン 2 ★ E2(11) INMETRO 耐圧防爆 ★ E3(11) 中国耐圧防爆 ★ E4(10) TIIS 耐圧防爆 ★ E5 FM 耐圧防爆・防塵 ★ E7(11) IECEx 耐圧防爆、防塵・防爆 ★ E8 ATEX 耐圧防爆および防塵認定 ★ I1(11) ATEX 本質安全防爆および防塵 ★ I2(11) INMETRO 本質安全防爆 ★ I3 中国本質安全防爆 ★ I4(12) TIIS 本質安全防爆 ★ I5 FM 本質安全防爆、ディビジョン 2 ★ I7(11) IECEx 本質安全防爆 ★
IA ATEX FISCO 本質安全防爆、FOUNDATION フィールドバス・プロトコルのみ ★
IE FM FISCO 本質安全防爆、FOUNDATION フィールドバス・プロトコルのみ ★ K2(11) INMETRO 耐圧防爆、本質安全防爆 ★ K5 FM 耐圧防爆、防塵防爆、本質安全防爆、ディビジョン 2 ★ K6(11) CSA および ATEX 耐圧防爆、本質安全防爆、ディビジョン 2 (C6 および K8 の組み合わせ ) ★ K7(11) IECEx 耐圧防爆、防塵防爆、本質安全防爆、およびタイプ n (I7、N7、および E7 の組み合わせ ) ★ K8(11) ATEX 耐圧防爆、本質安全防爆、タイプ n、防塵 (E8、I1 および N1 の組み合わせ ) ★ KB FM および CSA 耐圧防爆、防塵防爆、本質安全防爆、およびディビジョン 2 (K5 および C6 の組み合わせ ) ★
KD(11) FM、CSA、および ATEX 耐圧防爆、本質安全防爆 (K5、C6、I1、および E8) ★
N1(11) ATEX タイプ n 認定および防塵 ★ N3 中国タイプ n ★ N7(11) IECEx タイプ n 認定 ★ 飲料水認定 標準 標準 DW(13) NSF 飲用水認定 ★ 船舶認定 標準 標準 SBS アメリカ船級協会 ★ 計量器 標準 標準 C5(16) 測定カナダ精度認定 ( 伝送器のタイプと範囲によっては、利用可能性が制限されます。エマソン・プロセス・マネジメ ントの担当者にお問い合わせください ) ★ ボルトの材質 標準 標準 L4 オーステナイト 316 SST ボルト ★ L5 ASTM A 193、グレード B7M ボルト ★ L6 合金 K-500 ボルト ★ ディスプレイおよびインターフェースのオプション 標準 標準 M4(14) ローカル・オペレータ・インターフェース付き LCD ディスプレイ ★ M5 アルミニウム・ハウジング用 LCD ディスプレイ ( ハウジング・コード A、B、C、および D のみ ) ★ M6 SST ハウジング用 LCD ディスプレイ ( ハウジング・コード J、K、L、および M のみ ) ★
表 1. 3051C コプレーナ圧力伝送器のオーダ情報
★ 標準品では、最も一般的なオプションが提供されます。星マーク (★) 付きのオプションをお選びいただくと、最短納期でのお届けが可能です。 拡張型の仕様の場合は納品までに要する時間が長くなりますので、ご了承ください。キャリブレーション認定 標準 標準 Q4 キャリブレーション認定 ★ QG キャリブレーション認定および GOST 検証認定 ★ QP キャリブレーション認定および改ざん防止シール ★ 材質トレーサビリティ認定 標準 標準 Q8 EN 10204 3.1.B に従う材質トレーサビリティ認定 ★ 安全品質認定 標準 標準 QS(15) FMEDA データの使用前認定 ★ ハードウェアの調整 標準 標準 J1(16)(17) ローカル・ゼロ調整のみ ★ J3(16)(17) ローカル・ゼロまたはスパン調整なし ★ 過渡保護ターミナル・ブロック 標準 標準 T1(18) 過渡保護ターミナル・ブロック ★ ソフトウェア構成 標準 標準 C1(16) カスタムのソフトウェア構成( 注文時には完全な CDS 00806-0104-4001 が必要です ) ★ 低電力出力 拡張型 C2 0.8 ∼ 3.2 V dc 出力、HART プロトコルに基づくデジタル信号 ( 出力コード M のみ ) ゲージ圧力キャリブレーション 標準 標準 C3 ゲージ圧キャリブレーション ( モデル 3051CA4 のみ ) ★ アラーム・リミット 標準 標準 C4(16)(19) NAMUR 推奨 NE 43 準拠のアナログ出力レベル、ハイ・アラーム ★ CN(16)(19) NAMUR 推奨 NE 43 準拠のアナログ出力レベル、ロー・アラーム ★
8 圧力試験 拡張型 P1 静水圧試験 ( 認定付き ) プロセス・エリアのクリーニング 拡張型 P2 特殊サービス用の清掃 P3 <1 PPM 塩素 / フッ素向けのクリーニング 圧力キャリブレーション 拡張型 P4 ライン圧で校正済み (対応する認定のために注文時に Q48 を指定) 性能 標準 標準 P8(20) 高性能オプション ★ フランジ・アダプタ 標準 標準 DF(21) 1/2 -14 NPT フランジ・アダプタ ★ ベント / ドレン・バルブ 拡張型 D7 コプレーナ・フランジ、ドレン / ベント・ポートなし 電線管プラグ 標準 標準 DO(22) 316 SST 電線管プラグ ★ RC1/4 RC1/2 プロセス接続 拡張型 D9(23) RC ¼ フランジ、RC ½ フランジ・アダプタ - SST 付き 最大静線圧 標準 標準 P9 静圧リミット 310 bar (4500 psig) (3051CD レンジ 2 ∼ 5 のみ ) ★ 接地ねじ 標準 標準 V5(24) 外部接地ねじアセンブリ ★ 表面仕上げ 標準 標準 Q16 衛生リモート・シールの表面仕上げ認定 ★ ツールキットのシステム全体のパフォーマンス・レポート 標準 標準 QZ リモート・シール・システムのパフォーマンス計算レポート ★ 金属管コネクタ 標準 標準 GE M12、4 ピン、オス・コネクタ (eurofast®) ★ GM A サイズ・ミニ、4 ピン、オス・コネクタ (minifast®) ★ 代表的な型番 : 3051CD 2 A 2 2 A 1 A B4 (1) 3051CD0 は出力コード A、プロセス・フランジ・コード 0 (代替フランジ H2、H7、HJ、または HK)、アイソレート・ダイアフラム・コード 2、O リン グ・コード A、およびボルト・オプション L4 でのみ利用できます。 (2) オプション・コード M4 - LCD ディスプレイおよびローカル・アドレッシングとコンフィグレーションで必要なローカル・オペレータ・インターフェー スです。
表 1. 3051C コプレーナ圧力伝送器のオーダ情報
★ 標準品では、最も一般的なオプションが提供されます。星マーク (★) 付きのオプションをお選びいただくと、最短納期でのお届けが可能です。 拡張型の仕様の場合は納品までに要する時間が長くなりますので、ご了承ください。(4) 代替プロセス接続には、構成材料の 0 コードが必要です。 (5) 4500 psi 静圧用のオプション・コード P9 では無効 (6) コプレーナに限定されたプロセス・フランジ (コード 2、3、5、7、8) またはトラディショナル (H2、H3、H7)。 (7) RC1/2 アダプタ用のオプション・コード D9 では無効です。 (8) アダプター用のオプション・コード DF および D9 では無効 (9)「組み込み」アイテムは別途指定され、完全な型番が必要です。 (10)出力コード A - 4-20 HART および F - FOUNDATIONフィールドバスのもののみ利用可能 (11)低電力コード M では利用できません。 (12) 3051CD および 3051CG および出力コード A - 4 ∼ 20 mA HART でのみ利用可能 (13)合金 C-276 アイソレータ (3 コード)、タンタル・アイソレータ (5 コード)、すべての鋳造 C-276 フランジ、すべてのメッキ CS フランジ、すべての DIN ランジ、すべてのレベル・フランジ、マニホールドへの組付 (S5 および S6 コード)、シールへの組付 (S1 および S2 コード)、1次エレメントへの組付 (S3 および S4 コード)、表面仕上げ認定 (Q16 コード)、およびリモート・シール・システム・レポート (QZ コード) では利用できません。 (14)出力コード W - Profibus PA でのみ利用可能です。 (15) HART 4-20 mA 出力 (出力コード A) でのみ利用可能。 (16)フィールドバス (出力コード F) または Profibus (出力コード W) では利用できません。 (17)ローカル・ゼロおよびスパン調整は、オプション・コード J1 または J3 を指定しない場合の標準仕様です。 (18) T1 オプションは FISCO 製品認定では必要ではありません。過渡保護は FISCO 製品認定コード IA および IE に含まれています。 (19) NAMUR 準拠の操作が工場で事前設定されているので、現場で標準操作に変更することはできません。 (20)高性能オプションには 0.04% 基準精度が含まれています。詳細については、性能仕様を参照してください。 (21)代替プロセス接続オプション S3、S4、S5、および S6 では無効です。 (22)伝送器は、標準の炭素鋼電線管プラグの代わりに、316 SST 電線管プラグ付属 (未取付) で出荷されます。 (23)代替プロセス接続、DIN フランジおよびレベル・フランジでは利用できません。 (24) V5 オプションは、T1 オプションでは必要ありません。外部接地ねじのアセンブリは、T1 オプションに含まれます。
10
Rosemount 3051T インライン圧力伝送器
Rosemount 3051T インライン圧力伝送器は、コンパクトなインライン・デ
ザインにまとめられており、信頼性の高いゲージ圧および絶対圧の測定値
を伝えます。シームレス一体型、次の機能の中から選択してください：
• 最大 0.04% の精度によるパフォーマンス
• マニホールドおよびシール・ソリューション
• 4 ∼ 20 mA HART、1 ∼ 5 Vdc HART 低電力、F
OUNDATIONフィールド
バス、および Profibus PA プロトコル
• 10.3 mbar ∼ 689 bar (0.3 ∼ 10,000 psi) のキャリブレートされたスパン
/ レンジ
• 316 SST および合金 C-276 プロセス・アイソレータ
追加情報
仕様 : 35 ページ
証明書 : 44 ページ
外形寸法 : 49 ページ
表 2. 3051Ｔ インライン圧力伝送器のオーダ情報
★ 標準品では、最も一般的なオプションが提供されます。星マーク (★) 付きのオプションをお選びいただくと、最短納期でのお届けが可能です。 拡張型の仕様の場合は納品までに要する時間が長くなりますので、ご了承ください。 型 伝送器の種類 3051T インライン圧力伝送器 圧力タイプ 標準 標準 G ゲージ圧 ★ A 絶対圧 ★ 圧力レンジ 3051TG(1) 3051TA 標準 標準1 -1.0 ∼ 2.1 bar (-14.7 ∼ 30 psi) 0 ∼ 2.1 bar (0 ∼ 30 psia) ★
2 -1.0 ∼ 10.3 bar (-14.7 ∼ 150 psi) 0 ∼ 10.3 bar (0 ∼ 150 psia) ★
3 -1.0 ∼ 55 bar (-14.7 ∼ 800 psi) 0 ∼ 55 bar (0 ∼ 800 psia) ★
4 -1.0 ∼ 276 bar (-14.7 ∼ 4000 psi) 0 ∼ 276 bar (0 ∼ 4000 psia) ★
5 -1.0 ∼ 689 bar (-14.7 ∼ 10000 psi) 0 ∼ 689 bar (0 ∼ 10000 psia) ★
伝送器出力 標準 標準 A 4 ∼ 20 mA、HART プロトコルに基づくデジタル信号 ★ F FOUNDATION フィールドバス・プロトコル ★ W(2) Profibus PA プロトコル ★ 拡張型 M 低出力 1 ∼ 5 V dc、HART プロトコルに基づくデジタル信号 プロセス接続タイプ 標準 標準 2B 1/2–14 NPT 雌 ★ 2C G½ A DIN 16288 雄 ( レンジ 1 ∼ 4 用のみ、SST で利用可能 ) ★ 拡張型 2F 円錐およびねじ式、Autoclave タイプ F-250-C 対応 ( レンジ 5 のみ ) 61 ねじなし計器フランジ ( レンジ 1 ∼ 4 のみ ) アイソレート・ダイアフラム プロセス接続接液面の部品の材質 標準 標準 2(3) 316L SST 316L SST ★ 3(3) 合金 C-276 合金 C-276 ★ 3051T インライン 圧力伝送器
センサ充填液 標準 標準 1 シリコン ★ 2 不活性 ★ ハウジング材質 電線管入口サイズ 標準 標準 A アルミニウム ½–14 NPT ★ B アルミニウム M20 × 1.5 ★ J SST ½–14 NPT ★ K SST M20 × 1.5 ★ 拡張型 D アルミニウム G½ M SST G½
オプション
( 選択した型番に含まれる ) PlantWeb 制御機能 標準 標準 A01 詳細制御機能ブロック・スイート ★ Plantweb 診断機能 標準 標準 D01 FOUNDATION フィールドバス診断スイート ★ マニホールド・アセンブリ 標準 標準 S5(4) Rosemount 306 インテグラル・マニホールドに組み込み ★ シール・アセンブリ 標準 標準 S1(4) 1 つの Rosemount 1199 シールに組み込み ★ 取付ブラケット 標準 標準 B4 パイプまたはパネル取付用の 2-in.・ブラケット、すべて SST ★ 防爆規格 標準 標準 C6 CSA 耐圧防爆、防塵防爆、本質安全防爆、およびディビジョン 2 ★ E2 INMETRO 耐圧防爆 ★ E3 中国耐圧防爆 ★ E4(5) TIIS 耐圧防爆 ★ E5 FM 耐圧防爆・防塵 ★ E7(5) IECEx 耐圧防爆、防塵・防爆 ★ E8 ATEX 耐圧防爆および防塵認定 ★ I1(5) ATEX 本質安全防爆および防塵 ★ I2 INMETRO 本質安全防爆 ★ I3 中国本質安全防爆 ★ I5 FM 本質安全防爆、ディビジョン 2 ★ I7(5) IECEx 本質安全防爆 ★IA ATEX 本質安全防爆、FISCO 向け、FOUNDATIONフィールドバス・プロトコル向けのみ ★
IE FM FISCO 本質安全防爆、FOUNDATION フィールドバス・プロトコルのみ ★ K2 INMETRO 耐圧防爆、本質安全防爆 ★ K5 FM 耐圧防爆、防塵防爆、本質安全防爆、ディビジョン 2 ★ K6(5) CSA および ATEX 耐圧防爆、本質安全防爆、ディビジョン 2 (C6 および K8 の組み合わせ ) ★ K7(5) IECEx 耐圧防爆、防塵防爆、本質安全防爆、およびタイプ n (I7、N7、および E7 の組み合わせ ) ★ K8(5) ATEX 耐圧防爆、本質安全防爆、タイプ n、防塵 (E8、I1 および N1 の組み合わせ ) ★ KB FM および CSA 耐圧防爆、防塵防爆、本質安全防爆、およびディビジョン 2 (K5 および C6 の組み合わせ ) ★
KD(5) FM、CSA、および ATEX 耐圧防爆、本質安全防爆 (K5、C6、I1、および E8) ★
N1(5) ATEX タイプ n 認定および防塵 ★
N3 中国タイプ n ★
12 飲料水認定 標準 標準 DW(6) NSF 飲用水認定 ★ 船舶認定 標準 標準 SBS アメリカ船級協会 ★ 計量器 標準 標準 C5 測定カナダ精度認定 (伝送器のタイプと範囲によっては、利用可能性が制限されます。エマソン・プロセス・マ ネジメントの担当者にお問い合わせください) ★ キャリブレーション認定 標準 標準 Q4 キャリブレーション認定 ★ QG キャリブレーション認定および GOST 検証認定 ★ QP キャリブレーション認定および改ざん防止シール ★ 材質トレーサビリティ認定 標準 標準 Q8 EN 10204 3.1 による材質トレーサビリティ認定 ★ 安全品質認定 標準 標準 QS(7) FMEDA データの使用前認定 ★ ゼロ / スパン調整 標準 標準 J1(8)(9) ローカル・ゼロ調整のみ ★ J3(8)(9) ローカル・ゼロまたはスパン調整なし ★ 拡張型 D1 ハードウェア調整 ( ゼロ、スパン、アラーム、セキュリティ ) ディスプレイおよびインターフェースのオプション 標準 標準 M4(10) ローカル・オペレータ・インターフェース付き LCD ディスプレイ ★ M5 LCD ディスプレイ ★ M6 SST ハウジング用 LCD ディスプレイ ( ハウジング・コード J、K、L および M のみ ) ★ 電線管プラグ 標準 標準 DO(11) 316 SST 電線管プラグ ★ 避雷器 標準 標準 T1(12) 過渡保護ターミナル・ブロック ★ ソフトウェア構成 標準 標準 C1(8) カスタムのソフトウェア構成( 注文時には完全な CDS 00806-0104-4001 が必要です ) ★ 拡張型 C2(8) 0.8 ∼ 3.2 V dc 出力、HART プロトコルに基づくデジタル信号 ( 出力コード M のみ ) アラーム・リミット 標準 標準 C4(8)(13) NAMUR 推奨 NE 43 準拠のアナログ出力レベル、ハイ・アラーム ★ CN(8)(13) NAMUR 推奨事項 NE 43 に準拠するアナログ出力レベル、ロー・アラーム ★ 圧力試験 拡張型 P1 静水圧試験 ( 認定付き )
表 2. 3051Ｔ インライン圧力伝送器のオーダ情報
★ 標準品では、最も一般的なオプションが提供されます。星マーク (★) 付きのオプションをお選びいただくと、最短納期でのお届けが可能です。 拡張型の仕様の場合は納品までに要する時間が長くなりますので、ご了承ください。プロセス・エリアのクリーニング(14) 拡張型 P2 特殊サービス用の清掃 P3 <1 PPM 塩素 / フッ素向けのクリーニング 性能 標準 標準 P8(15) 高性能オプション ★ 接地ねじ 標準 標準 V5(16) 外部接地ねじアセンブリ ★ 表面仕上げ 標準 標準 Q16 衛生リモート・シールの表面仕上げ認定 ★ ツールキットのシステム全体のパフォーマンス・レポート 標準 標準 QZ リモート・シール・システムのパフォーマンス計算レポート ★ 金属管コネクタ 標準 標準 GE M12、4 ピン、オス・コネクタ (eurofast®) ★ GM A サイズ・ミニ、4 ピン、オス・コネクタ (minifast®) ★ 代表的な型番 : 3051T G 5 F 2A 2 1 A B4 (1) 3051TG の低レンジ限界は、大気圧によって変わります。 (2) オプション・コード M4 - LCD ディスプレイおよびローカル・アドレッシングとコンフィグレーションで必要なローカル・オペレータ・インターフェー スです。 (3) 構成材料は、酸油田生産環境向けの NACE MR0175/ISO15156 向けの推奨事項に準拠しています。一部の材質には、環境の制限が適用されます。詳細 については、最新の規格を参照してください。選択された材質は、酸性油精製環境での NACE MR0103 にも適合しています。 (4)「組み込み」アイテムは別途指定され、完全な型番が必要です。 (5) 低出力オプション・コード M では利用不可 (6) 合金 C-276 アイソレータ (3 コード)、タンタル・アイソレータ (5 コード)、すべての鋳造 C-276 フランジ、すべてのメッキ CS フランジ、すべての DIN ランジ、すべてのレベル・フランジ、マニホールドへの組付 (S5 および S6 コード)、シールへの組付 (S1 および S2 コード)、一次エレメントへの 組付 (S3 および S4 コード)、表面仕上げ認定 (Q16 コード)、およびリモート・シール・システム・レポート (QZ コード) では利用できません。 (7) HART 4-20 mA 出力 (出力コード A) でのみ利用可能。 (8) フィールドバス (出力コード F) または Profibus (出力コード W) では利用できません。 (9) ローカル・ゼロおよびスパン調整は、オプション・コード J1 または J3 を指定しない場合の標準仕様です。 (10)出力コード W - Profibus PA でのみ利用可能です。 (11)伝送器は、標準の炭素鋼電線管プラグの代わりに、316 SST 電線管プラグ付属 (未取付) で出荷されます。 (12) T1 オプションは FISCO 製品認定では必要ではありません。過渡保護は FISCO 製品認定コード IA および IE に含まれています。 (13) NAMUR 準拠の操作が工場で事前設定されているので、現場で標準操作に変更することはできません。 (14)代替接続プロセス S5 では無効です。 (15)高性能オプションには 0.04% 参照精度が含まれています。詳細については、性能仕様を参照してください。 (16) T1 オプションでは V5 オプションは必要ありません。T1 オプションには外部接地ねじアセンブリが含まれています。
14
Rosemount 3051CF 流量計シリーズ
Rosemount 3051CFA
アニューバ流量計
Rosemount 3051CF 流量計は、実証済みの 3051C 圧力伝送器と、
Annubar 平均化ピトー管、コンパクト・コンディショニング・オリフィ
ス・プレート、および一体型オリフィス・プレートといった、最新の 1
次エレメント技術を組み合わせたものです。
• 流量計は、お客様のアプリケーションの必要に合わせて、工場で
設定されます ( 構成データシートが必要です )。
• 4 ∼ 20 mA HART、F
OUNDATIONフィールドバス、および Profibus
PA プロトコル
• 一体型温度測定 (T オプション )
• 直接またはリモート 取付コンフィグレーションが利用可能
表 3. Rosemount 3051CFA アニューバ流量計のオーダ情報
★ 標準品では、最も一般的なオプションが提供されます。星マーク (★) 付きのオプションをお選びいただくと、最短納期でのお届けが可能です。 拡張型の仕様の場合は納品までに要する時間が長くなりますので、ご了承ください。 型 製品説明 3051CFA アニューバ流量計 測定タイプ 標準 標準 D 差圧 ★ 流体タイプ 標準 標準 L 液体 ★ G 気体 ★ S スチーム ★ ライン・サイズ 標準 標準 020 50 mm (2-in.) ★ 025 63.5 mm (2 ½-in.) ★ 030 80 mm (3-in.) ★ 035 89 mm (3 ½-in.) ★ 040 100 mm (4-in.) ★ 050 125 mm (5-in.) ★ 060 150 mm (6-in.) ★ 070 175 mm (7-in.) ★ 080 200 mm (8-in.) ★ 100 250 mm (10-in.) ★ 120 300 mm (12-in.) ★ 拡張型 140 350 mm (14-in.) 160 400 mm (16-in.) 180 450 mm (18-in.) 200 500 mm (20-in.) 240 600 mm (24-in.) 300 750 mm (30-in.) 360 900 mm (36-in.) 420 1066 mm (42-in.) 480 1210 mm (48-in.) 600 1520 mm (60-in.) 720 1820 mm (72-in.)追加情報
仕様 : 35 ページ
証明書 :44 ページ
外形寸法 :49 ページ
780 1950 mm (78-in.) 840 2100 mm (84-in.) 900 2250 mm (90-in.) 960 2400 mm (96-in.) パイプ内径のレンジ 標準 標準 C パイプ内径テーブルのレンジ C ★ D パイプ内径テーブルのレンジ D ★ 拡張型 A パイプ内径テーブルのレンジ A B パイプ内径テーブルのレンジ B E パイプ内径テーブルのレンジ E Z 標準以外のパイプ内径レンジ、またはライン・サイズ 12 インチ以上 パイプ材質 / 取付アセンブリ材質 標準 標準 C 炭素鋼 (A105) ★ S 316 ステンレス・スチール ★ 0 取付なし ( お客様側で準備 ) ★ 拡張型 G クロモリ・グレード F-11 N クロモリ・グレード F-22 J クロモリ・グレード F-91 配管の方向 標準 標準 H 水平配管 ★ D 下方向に流れる垂直の配管 ★ U 上方向に流れる垂直の配管 ★ Annubar タイプ 標準 標準 P Pak-Lok ★ F 反対側のサポート付きのフランジ ★ 拡張型 L Flange-Lok G ギアドライブ Flo-Tap M 手動 Flo-Tap センサの材質 標準 標準 S 316 ステンレス・スチール ★ 拡張型 H 合金 C-276 センサ・サイズ 標準 標準 1 センサ・サイズ 1 - ライン・サイズ 50 mm (2-in.) ∼ 200 mm (8-in.) ★ 2 センサ・サイズ 2 - ライン・サイズ 150 mm (6-in.) ∼ 2400 mm (96-in.) ★ 3 センサ・サイズ 3 - ライン・サイズ 300 mm (12-in.) 以上 ★ 取付タイプ 標準 標準 T1 圧縮またはねじ接続 ★ A1 150# RF ANSI ★ A3 300# RF ANSI ★ A6 600# RF ANSI ★ D1 DN PN16 フランジ ★ D3 DN PN40 フランジ ★ D6 DN PN100 フランジ ★
16 拡張型 A9(1) 900# RF ANSI AF(1) 1500# RF ANSI AT(1) 2500 # RF ANSI R1 150# RTJ Flange R3 300# RTJ Flange R6 600# RTJ Flange R9(1) 900# RTJ Flange RF(1) 1500# RTJ Flange RT(1) 2500# RTJ Flange 反対型サポートまたはパッキング・グランド 標準 標準 0 反対型サポートまたはパッキング・グランドなし (Pak-Lok および Flange-Lok モデルで必要 ) ★ 反対側のサポート - フランジ付きモデルに必要 C NPT ねじ式反対側サポートのアセンブリ – 拡張ティップ ★ D 溶接式反対側サポートのアセンブリ – 拡張ティップ ★ 拡張型 パッキング・グランド – Flo-Tap モデルで必要 パッキング・グランド材質 ロッド材質 パッキング材質 J ステンレス・スチール・パッキング・グランド / ケージ・ ニップル 炭素鋼 PTFE K ステンレス・スチール・パッキング・グランド / ケージ・ ニップル ステンレス・スチール PTFE L ステンレス・スチール・パッキング・グランド / ケージ・ ニップル 炭素鋼 グラファイト N ステンレス・スチール・パッキング・グランド / ケージ・ ニップル ステンレス・スチール グラファイト R 合金 C-276 パッキング・グランド / ケージ・ニップル ステンレス・スチール グラファイト Flo-Tap モデル用絶縁バルブ 標準 標準 0 該当なしまたは顧客側で準備 ★ 拡張型 1 ゲート・バルブ、炭素鋼 2 ゲート・バルブ、ステンレス・スチール 5 ボール・バルブ、炭素鋼 6 ボール・バルブ、ステンレス・スチール 温度測定 標準 標準 T 一体型 RTD – クラス 600# より大きなフランジ付きモデルでは利用不可能 ★ 0 温度センサなし ★ 拡張型 R リモート・サーモウェルおよび RTD 伝送器接続プラットフォーム 標準 標準 3 直接取付、一体型 3 バルブ・マニホールド – クラス 600# より大きなフランジ付きモデルでは利用不可能 ★ 5 直接取付、5 バルブ・マニホールド – クラス 600# より大きなフランジ付きモデルでは利用不可能 ★ 7 リモート取付 NPT 接続 (1/2-in. NPT) ★ 拡張型 6 直接取付、高温 5 バルブ・マニホールド – クラス 600 よりも大きなフランジ付きモデルでは利用不可 8 リモート・マウント SW 接続 (1/2-in.) 差圧レンジ 標準 標準 1 0 ∼ 62.3 mbar (0 ∼ 25 inH2O) ★ 2 0 ∼ 623 mbar (0 ∼ 250 inH2O) ★ 3 0 ∼ 2.5 bar (0 ∼ 1000 inH2O) ★
表 3. Rosemount 3051CFA アニューバ流量計のオーダ情報
★ 標準品では、最も一般的なオプションが提供されます。星マーク (★) 付きのオプションをお選びいただくと、最短納期でのお届けが可能です。 拡張型の仕様の場合は納品までに要する時間が長くなりますので、ご了承ください。伝送器出力 標準 標準 A 4 ∼ 20 mA、HART プロトコルに基づくデジタル信号 ★ F FOUNDATION フィールドバス・プロトコル ★ W(2) Profibus PA プロトコル ★ 拡張型 M 低出力 1 ∼ 5 V dc、HART プロトコルに基づくデジタル信号 伝送器ハウジング材質 電線管入口サイズ 標準 標準 A アルミニウム 1/2-14 NPT ★ B アルミニウム M20 × 1.5 ★ J SST 1/2-14 NPT ★ K SST M20 × 1.5 ★ 拡張型 D アルミニウム G1/2 M SST G1/2 伝送器性能クラス 標準 標準 1 1.6% 流量精度、8:1 流量ターンダウン、5 年安定性 ★
オプション
( 選択した型番に含まれる ) 圧力試験 拡張型 P1(3) 静水圧試験 ( 認定付き ) PX(3) 拡張静水圧試験 特別クリーニング 拡張型 P2 特殊サービス用の清掃 PA ASTM G93 レベル D に従う清掃 ( セクション 11.4) 材質試験 拡張型 V1 染料浸透検査 材質検査 拡張型 V2 放射線検査 流量キャリブレーション 拡張型 W1 流量キャリブレーション ( 平均 K) 特別点検 標準 標準 QC1 認定付きの目視検査および寸法検査 ★ QC7 点検認定および性能認定 ★ 表面仕上げ 標準 標準 RL 気体およびスチームにおける低パイプ Reynolds # 用の表面仕上げ ★ RH 液体における高パイプ Reynolds # 用の表面仕上げ ★ 材質トレーサビリティ認定 標準 標準 Q8(4) EN 10474:2004 3.1 に従う材質トレーサビリティ認定 ★ コードへの適合(5) 拡張型 J2 ANSI/ASME B31.1 J3 ANSI/ASME B31.318 材質の適合性 拡張型 J5(6) NACE MR-0175 / ISO 15156 国の認定 標準 標準 J6 欧州圧力指令 (PED) ★ 拡張型 J1 カナダ登録 フランジ付きパイプ・スプール・セクションへのインストール 拡張型 H3 Rosemount 標準長およびスケジュールでの 150# フランジ付き接続 H4 Rosemount 標準長およびスケジュールでの 300# フランジ付き接続 H5 Rosemount 標準長およびスケジュールでの 600# フランジ付き接続 リモート取付オプション用の計器接続 標準 標準 G2 ニードル・バルブ、ステンレス・スチール ★ G6 OS&Y ゲート・バルブ、ステンレス・スチール ★ 拡張型 G1 ニードル・バルブ、炭素鋼 G3 ニードル・バルブ、合金 C-276 G5 OS&Y ゲート・バルブ、炭素鋼 G7 OS&Y ゲート・バルブ、合金 C-276 特別出荷 標準 標準 Y1 取付ハードウェアは個別に出荷される ★ 特殊寸法 拡張型 VM 可変取付 VT 可変ティップ VS 可変長スプール・セクション PlantWeb 制御機能 標準 標準 A01(7) FOUNDATION フィールドバスの高度な制御機能ブロック・スイート ★ Plantweb 診断機能 標準 標準 D01(7) FOUNDATION フィールドバス診断スイート ★ 防爆規格 標準 標準 C6 CSA 耐圧防爆・防塵、本質安全防爆、ディビジョン 2 ★ E5 FM 耐圧防爆・防塵 ★ E7(8) IECEx 耐圧防爆、防塵・防爆 ★ E8 ATEX 耐圧防爆、防塵 ★ I1(8) ATEX 本質安全防爆 ★ I5 FM 本質安全防爆、ディビジョン 2 ★
IA ATEX FISCO 本質安全防爆、FOUNDATION フィールドバス・プロトコルのみ ★
K5 FM 耐圧防爆・防塵、本質安全防爆、ディビジョン 2 (E5 および I5 の組み合わせ ) ★
K6(8) CSA 耐圧防爆・防塵、本質安全防爆、ディビジョン 2 (E6 および I6 の組み合わせ ) ★
K8(8) ATEX 耐圧防爆、本質安全防爆、タイプ n、防塵 (E8、I1 および N1 の組み合わせ ) ★
KB FM および CSA 耐圧防爆、防塵防爆、本質安全防爆、ディビジョン 2 (K5 および C6 の組み合わせ ) ★
KD(8) FM、CSA、および ATEX 耐圧防爆、本質安全防爆 (K5、C6、I1、および E8) ★
N1(8) ATEX タイプ n ★ センサ充填液および O リング・オプション 標準 標準 L1 不活性センサ充填液注:シリコン充填液が標準です。 ★ L2 グラファイト充填 (PTFE) O リング ★ LA 不活性センサ充填液およびグラファイト充填 (PTFE) O リング ★
表 3. Rosemount 3051CFA アニューバ流量計のオーダ情報
★ 標準品では、最も一般的なオプションが提供されます。星マーク (★) 付きのオプションをお選びいただくと、最短納期でのお届けが可能です。 拡張型の仕様の場合は納品までに要する時間が長くなりますので、ご了承ください。船舶認定 標準 標準 SBS アメリカ船級協会 ★ ディスプレイおよびインターフェースのオプション 標準 標準 M4(9) ローカル・オペレータ・インターフェース付き LCD ディスプレイ ★ M5 LCD ディスプレイ ★ 伝送器キャリブレーション認定 標準 標準 Q4 伝送器に対するキャリブレーション認定 ★ 安全品質認定 標準 標準 QS(11) FMEDA データの使用前認定 ★ 過渡保護 標準 標準 T1(10) 避雷器 ★ リモート取付オプション用マニホールド 標準 標準 F2 3 バルブ・マニホールド、ステンレス・スチール ★ F6 5 バルブ・マニホールド、ステンレス・スチール ★ 拡張型 F1 3 バルブ・マニホールド、炭素鋼 F3 3 バルブ・マニホールド、合金 C-276 F5 5 バルブ・マニホールド、炭素鋼 F7 5 バルブ・マニホールド、合金 C-276 低パワー出力 標準 標準 C2(11) 0.8 ∼ 3.2 V dc 出力、Hart プロトコルに基づくデジタル信号 ★ アラーム・リミット 標準 標準 C4(11)(12) NAMUR アラームおよび飽和レベル、ハイ・アラーム ★ CN(11)(12) NAMUR アラームおよび飽和アラーム、ロー・アラーム ★ 接地ねじ 標準 標準 V5(13) 外部接地ねじアセンブリ ★ 代表的な型番 : 3051CFA D L 060 D C H P S 2 T1 0 0 0 3 2 A A 1 (1) リモート取付アプリケーションでのみ利用できます。 (2) オプション・コード M4 - LCD ディスプレイおよびローカル・アドレッシングとコンフィグレーションで必要なローカル・オペレータ・インター フェースです。 (3) 組立済みの流量計にのみ適用され、取付についてはテストされていません。 (4) リモート取付オプション向け計器接続および Flo-tap モデル向け絶縁バルブは、材質トレーサビリティ認定には含まれていません。 (5) 伝送器接続プラットフォーム 6 では利用できません。 (6) 構成材質は酸油田生産環境のための NACE MR0175/ISO 内の冶金学的要件に適合しています。一部の材質には、環境の制限が適用されます。詳細につ いては、最新の規格を参照してください。選択された材質は、酸性油精製環境での NACE MR0103 にも適合しています。 (7) FOUNDATIONフィールドバスの出力コード F でのみ有効。 (8) 低電力コード M では利用できません。 (9) 出力コード W - Profibus PA でのみ利用可能です。 (10) T1 オプションは FISCO 製品認定では必要ではありません。過渡保護は FISCO 製品認定コード IA に含まれています。 (11) FOUNDATIONフィールドバス (出力コード F) または Profibus (出力コード W) では利用できません。 (12) NAMUR 準拠の操作が工場で事前設定されているので、現場で標準操作に変更することはできません。 (13) V5 オプションは、T1 オプションでは必要ありません。外部接地ねじのアセンブリは、T1 オプションに含まれます。
20
Rosemount 3051CF コンパクト流量計
追加情報
仕様 : 35 ページ
証明書 : 44 ページ
外形寸法 : 49 ページ
表 4. Rosemount 3051CFA コンパクト流量計のオーダ情報
★ 標準品では、最も一般的なオプションが提供されます。星マーク (★) 付きのオプションをお選びいただくと、最短納期でのお届けが可能です。 拡張型の仕様の場合は納品までに要する時間が長くなりますので、ご了承ください。 型 製品説明 3051CFC コンパクト流量計 測定タイプ 標準 標準 D 差圧 ★ 一次エレメント技術 標準 標準 C コンディショニング・オリフィス・プレート ★ P オリフィス・プレート ★ 材質タイプ 標準 標準 S 316 SST ★ ライン・サイズ 標準 標準 005(1) 15 mm (1/2-in.) ★ 010(1) 25 mm (1-in.) ★ 015(1) 40 mm (1 ½-in.) ★ 020 50 mm (2-in.) ★ 030 80 mm (3-in.) ★ 040 100 mm (4-in.) ★ 060 150 mm (6-in.) ★ 080 200 mm (8-in.) ★ 100 250 mm (10-in.) ★ 120 300 mm (12-in.) ★ 一次エレメント・スタイル 標準 標準 N 四角 ★ 一次エレメント・タイプ 標準 標準 040 0.40 ベータ率 ★ 065(2) 0.65 ベータ率 ★ 温度測定 標準 標準 0 温度センサなし ★ 拡張型 R リモート・サーモウェルおよび RTD 伝送器接続プラットフォーム 標準 標準 3 直接取付、一体型 3 バルブ・マニホールド ★ 7 リモート取付、1/4 インチ NPT 接続 ★差圧レンジ 標準 標準 1 0 ∼ 62.3 mbar (0 ∼ 25 inH2O) ★ 2 0 ∼ 623 mbar (0 ∼ 250 inH2O) ★ 3 0 ∼ 2.5 bar (0 ∼ 1000 inH2O) ★ 伝送器出力 標準 標準 A 4 ∼ 20 mA、HART プロトコルに基づくデジタル信号 ★ F FOUNDATION フィールドバス・プロトコル ★ W(3) Profibus PA プロトコル ★ 拡張型 M 低出力 1 ∼ 5 V dc、HART プロトコルに基づくデジタル信号 伝送器ハウジング材質 電線管入口サイズ 標準 標準 A アルミニウム 1/2-14 NPT ★ B アルミニウム M20 × 1.5 ★ J SST 1/2-14 NPT ★ K SST M20 × 1.5 ★ 拡張型 D アルミニウム G1/2 M SST G1/2 伝送器性能クラス 標準 標準 1 ±1.75% 流量精度、8:1 流量低下、5 年間の安定性 ★
オプション
( 選択した型番に含まれる ) 取付付属品： 標準 標準AB ANSI アラインメント・リング (150#) (250 mm (10-in.) および 300mm (12-in.) ライン・サイズでのみ必要 ) ★
AC ANSI アラインメント・リング (300#) (250 mm (10-in.) および 300mm (12-in.) ライン・サイズでのみ必要 ) ★
AD ANSI アラインメント・リング (600#) (250 mm (10-in.) および 300mm (12-in.) ライン・サイズでのみ必要 ) ★
DG DIN 配置リング (PN16) ★ DH DIN 配置リング (PN40) ★ DJ DIN 配置リング (PN100) ★ 拡張型 JB JIS 配置リング (10K) JR JIS 配置リング (20K) JS JIS 配置リング (40K) リモート・アダプタ 標準 標準 FE フランジ・アダプタ 316 SST (1/2 インチ NPT) ★ 高温の用途 拡張型 HT グラファイト・バルブのパッキング (Tmax = 850 °F) 流量キャリブレーション 拡張型 WC(4) 流量キャリブレーション認定 (3 ポイント ) WD(4) 流量係数の検証 ( 合計 10 ポイント ) 圧力試験 拡張型 P1 静水圧試験 ( 認定付き ) 特別クリーニング 拡張型 P2 特殊サービス用の清掃 PA ASTM G93 レベル D に従う清掃 ( セクション 11.4)
22 特別点検 標準 標準 QC1 認定付きの目視検査および寸法検査 ★ QC7 点検認定および性能認定 ★ 伝送器キャリブレーション認定 標準 標準 Q4 伝送器に対するキャリブレーション認定 ★ 安全品質認定 標準 標準 QS(5) FMEDA データの使用前認定 ★ 材質トレーサビリティ認定 標準 標準 Q8 EN 10204:2004 3.1 に従う材質トレーサビリティ認定 ★ コードの適合性 拡張型 J2 ANSI/ASME B31.1 J3 ANSI/ASME B31.3 J4 ANSI/ASME B31.8 材質の適合性 拡張型 J5(6) NACE MR-0175 / ISO 15156 国の認定 拡張型 J1 カナダ登録 防爆規格 標準 標準 C6 CSA 耐圧防爆・防塵、本質安全防爆、ディビジョン 2 ★ E5 FM 耐圧防爆・防塵 ★ E7(7) IECEx 耐圧防爆、防塵・防爆 ★ E8 ATEX 耐圧防爆、防塵 ★ I1(7) ATEX 本質安全防爆 ★ I5 FM 本質安全防爆、ディビジョン 2 ★
IA ATEX FISCO 本質安全防爆、FOUNDATION フィールドバス・プロトコルのみ ★
K5 FM 耐圧防爆・防塵、本質安全防爆、ディビジョン 2 (E5 および I5 の組み合わせ ) ★
K6(7) CSA 耐圧防爆・防塵、本質安全防爆、ディビジョン 2 (E6 および I6 の組み合わせ ) ★
K8(7) ATEX 耐圧防爆、本質安全防爆、タイプ n、防塵 (E8、I1 および N1 の組み合わせ ) ★
KB FM および CSA 耐圧防爆、防塵防爆、本質安全防爆、ディビジョン 2 (K5 および C6 の組み合わせ ) ★
KD(7) FM、CSA、および ATEX 耐圧防爆、本質安全防爆 (K5、C6、I1、および E8) ★
N1(7) ATEX タイプ n ★ センサ充填液および O リング・オプション 標準 標準 L1 不活性センサ充填液 ★ L2 グラファイト充填 (PTFE) O リング ★ LA 不活性センサ充填液およびグラファイト充填 (PTFE) O リング ★ 船舶認定 標準 標準 SBS アメリカ船級協会 ★ ディスプレイおよびインターフェースのオプション 標準 標準 M4(8) ローカル・オペレータ・インターフェース付き LCD ディスプレイ ★ M5 LCD ディスプレイ ★ 過渡保護 標準 標準 T1(9) 避雷器 ★
表 4. Rosemount 3051CFA コンパクト流量計のオーダ情報
★ 標準品では、最も一般的なオプションが提供されます。星マーク (★) 付きのオプションをお選びいただくと、最短納期でのお届けが可能です。 拡張型の仕様の場合は納品までに要する時間が長くなりますので、ご了承ください。リモート取付オプション用マニホールド 標準 標準 F2 3 バルブ・マニホールド、ステンレス・スチール ★ F6 5 バルブ・マニホールド、ステンレス・スチール ★ PlantWeb 制御機能 標準 標準 A01(10) FOUNDATION フィールドバスの高度な制御機能ブロック・スイート ★ Plantweb 診断機能 標準 標準 D01(10) FOUNDATION フィールドバス診断スイート ★ 低電力出力 標準 標準 C2(11) 0.8 ∼ 3.2 V dc 出力、Hart プロトコルに基づくデジタル信号 ★ アラーム・リミット 標準 標準 C4(11)(12) NAMUR アラームおよび飽和レベル、ハイ・アラーム ★ CN(11)(12) NAMUR アラームおよび飽和アラーム、ロー・アラーム ★ 接地ねじ 標準 標準 V5(13) 外部接地ねじアセンブリ ★ 標準的な型番 : 3051CFC D C S 060 N 065 0 3 2 A A 1 WC E5 M5 (1) 一次エレメント技術 C では利用できません。 (2) 50 mm (2 インチ) ライン・サイズの場合、一次エレメント技術コード C に対応する一次エレメント・タイプは 0.6 です。 (3) オプション・コード M4 - LCD ディスプレイおよびローカル・アドレッシングとコンフィグレーションで必要なローカル・オペレータ・インター フェースです。 (4) 一次エレメント技術 P では利用できません。 (5) FOUNDATIONフィールドバス (出力コード F) または Profibus (出力コード W) では利用できません。 (6) 構成材質は酸油田生産環境のための NACE MR0175/ISO 内の冶金学的要件に適合しています。一部の材質には、環境の制限が適用されます。詳細につ いては、最新の規格を参照してください。選択された材質は、酸性油精製環境での NACE MR0103 にも適合しています。 (7) 低電力コード M では利用できません。 (8) 出力コード W - Profibus PA でのみ利用可能です。 (9) T1 オプションは FISCO 製品認定では必要ではありません。過渡保護は FISCO 製品認定コード IA に含まれています。 (10) FOUNDATIONフィールドバスの出力コード F でのみ有効。 (11) FOUNDATIONフィールドバス (出力コード F) または Profibus (出力コード W) では利用できません。 (12) NAMUR 準拠の操作が工場で事前設定されているので、現場で標準操作に変更することはできません。 (13) V5 オプションは、T1 オプションでは必要ありません。外部接地ねじのアセンブリは、T1 オプションに含まれます。
24
Rosemount 3051CFP 一体型
オリフィス流量計
追加情報
仕様 : 35 ページ
証明書 : 44 ページ
外形寸法 : 49 ページ
表 5. Rosemount 3051CFP 一体型オリフィス流量計オーダ情報
★ 標準品では、最も一般的なオプションが提供されます。星マーク (★) 付きのオプションをお選びいただくと、最短納期でのお届けが可能です。 拡張型の仕様の場合は納品までに要する時間が長くなりますので、ご了承ください。 型 製品説明 3051CFP 一体型オリフィス流量計 測定タイプ 標準 標準 D 差圧 ★ ボディ材質 標準 標準 S 316 SST ★ ライン・サイズ 標準 標準 005 15 mm (1/2-in.) ★ 010 25 mm (1-in.) ★ 015 40 mm (1 ½-in.) ★ プロセス接続 標準 標準 T1 NPT 雌ボディ ( リモート・サーモウェルおよび RTD では利用不可 ) ★ S1(1) ソケット溶接ボディ ( リモート・サーモウェルおよび RTD では利用不可 ) ★ P1 パイプの末端 : NPT ねじ式 ★ P2 パイプの末端 : 勾配付き ★ D1 パイプの末端 : フランジ付き、DIN PN16、差し込み ★ D2 パイプの末端 : フランジ付き、DIN PN40、差し込み ★ D3 パイプの末端 : フランジ付き、DIN PN100、差し込み ★ W1 パイプの末端 : フランジ付き、RF、ANSI クラス 150、溶接ネック ★ W3 パイプの末端 : フランジ付き、RF、ANSI クラス 300、溶接ネック ★ W6 パイプの末端 : フランジ付き、RF、ANSI クラス 600、溶接ネック ★ 拡張型 A1 パイプの末端 : フランジ付き、RF、ANSI クラス 150、差し込み A3 パイプの末端 : フランジ付き、RF、ANSI クラス 300、差し込み A6 パイプの末端 : フランジ付き、RF、ANSI クラス 600、差し込み R1 パイプの末端 : フランジ付き、RTJ、ANSI クラス 150、差し込み R3 パイプの末端 : フランジ付き、RTJ、ANSI クラス 300、差し込み R6 パイプの末端 : フランジ付き、RTJ、ANSI クラス 600、差し込み オリフィス・プレート材質 標準 標準 S 316 SST ★ 拡張型 H 合金 C-276 M 合金 400 穴サイズのオプション 標準 標準 0066 1.68 mm (0.066-in.)、1/2-in. パイプ用 ★ 0109 2.77 mm (0.109-in.)、1/2-in. パイプ用 ★ 0160 4.06 mm (0.160-in.)、1/2-in. パイプ用 ★ 0196 4.98 mm (0.196-in.)、1/2-in. パイプ用 ★ 0260 6.60 mm (0.260-in.)、1/2-in. パイプ用 ★0340 8.64 mm (0.340-in.)、1/2-in. パイプ用 ★ 0150 3.81 mm (0.150-in.)、1-in. パイプ用 ★ 0250 6.35 mm (0.250-in.)、1-in. パイプ用 ★ 0345 8.76 mm (0.345-in.)、1-in. パイプ用 ★ 0500 12.70 mm (0.500-in.)、1-in. パイプ用 ★ 0630 16.00 mm (0.630-in.)、1-in. パイプ用 ★ 0800 20.32 mm (0.800-in.)、1-in. パイプ用 ★ 0295 7.49 mm (0.295-in.)、1 1/2-in. パイプ用 ★ 0376 9.55 mm (0.376-in.)、1 1/2-in. パイプ用 ★ 0512 13.00 mm (0.512-in.)、1 1/2-in. パイプ用 ★ 0748 19.00 mm (0.748-in.)、1 1/2-in. パイプ用 ★ 1022 25.96 mm (1.022-in.)、1 1/2-in. パイプ用 ★ 1184 30.07 mm (1.184-in.)、1 1/2-in. パイプ用 ★ 拡張型 0010 0.25 mm (0.010-in.)、1/2-in. パイプ用 0014 0.36 mm (0.014-in.)、1/2-in. パイプ用 0020 0.51 mm (0.020-in.)、1/2-in. パイプ用 0034 0.86 mm (0.034-in.)、1/2-in. パイプ用 伝送器接続プラットフォーム 標準 標準 D3 直接取付、3 バルブ・マニホールド、SST ★ D5 直接取付、5 バルブ・マニホールド、SST ★ R3 リモート取付、3 バルブ・マニホールド、SST ★ R5 リモート取付、5 バルブ・マニホールド、SST ★ 拡張型 D4 直接取付、 3 バルブ・マニホールド、合金 C-276 D6 直接取付、 5 バルブ・マニホールド、合金 C-276 D7 直接取付、高温、5 バルブ・マニホールド、SST R4 リモート取付、3 バルブ・マニホールド、合金 C-276 R6 リモート取付、5 バルブ・マニホールド、合金 C-276 差圧レンジ 標準 標準 1 0 ∼ 62.3 mbar (0 ∼ 25 inH2O) ★ 2 0 ∼ 623 mbar (0 ∼ 250 inH2O) ★ 3 0 ∼ 2.5 bar (0 ∼ 1000 inH2O) ★ 伝送器出力 標準 標準 A 4 ∼ 20 mA、HART プロトコルに基づくデジタル信号 ★ F FOUNDATION フィールドバス・プロトコル ★ W(2) Profibus PA プロトコル ★ 拡張型 M 低出力 1 ∼ 5 V dc、HART プロトコルに基づくデジタル信号 伝送器ハウジング材質 電線管入口サイズ 標準 標準 A アルミニウム 1/2-14 NPT ★ B アルミニウム M20 × 1.5 ★ J SST 1/2-14 NPT ★ K SST M20 × 1.5 ★ 拡張型 D アルミニウム G1/2 M SST G1/2 伝送器性能クラス 標準 標準 1 ±1.75% 流量精度、8:1 流量ターンダウン、5 年間の安定性 ★
26
オプション
( 選択した型番に含まれる ) 伝送器ボディ / ボルト材質 拡張型 GT 高温 (454 °C / 850 °F ) 温度センサ 拡張型 RT(3) サーモウェルおよび RTD オプション接続 標準 標準 G1 DIN 19213 伝送器接続 ★ 圧力試験 拡張型 P1(4) 静水圧試験 ( 認定付き ) 特別クリーニング 拡張型 P2 特殊サービス用の清掃 PA ASTM G93 レベル D に従う清掃 ( セクション 11.4) 材質試験 拡張型 V1 染料浸透検査 材質検査 拡張型 V2 放射線検査 流量キャリブレーション 拡張型 WD(5) 流量係数の検証 特別点検 標準 標準 QC1 認定付きの目視検査および寸法検査 ★ QC7 点検認定および性能認定 ★ 材質トレーサビリティ認定 標準 標準 Q8 EN 10204:2004 3.1 に従う材質トレーサビリティ認定 ★ コードの適合性 拡張型 J2(6) ANSI/ASME B31.1 J3(6) ANSI/ASME B31.3 J4(6) ANSI/ASME B31.8 材質の適合性 拡張型 J5(7) NACE MR-0175 / ISO 15156 国の認定 標準 標準 J6 欧州圧力指令 (PED) ★ 拡張型 J1 カナダ登録 伝送器キャリブレーション認定 標準 標準 Q4 伝送器に対するキャリブレーション認定 ★表 5. Rosemount 3051CFP 一体型オリフィス流量計オーダ情報
★ 標準品では、最も一般的なオプションが提供されます。星マーク (★) 付きのオプションをお選びいただくと、最短納期でのお届けが可能です。 拡張型の仕様の場合は納品までに要する時間が長くなりますので、ご了承ください。安全品質認定 標準 標準 QS(8) FMEDA データの使用前認定 ★ 防爆規格 標準 標準 C6 CSA 耐圧防爆・防塵、本質安全防爆、ディビジョン 2 ★ E5 FM 耐圧防爆・防塵 ★ E7(9) IECEx 耐圧防爆、防塵・防爆 ★ E8 ATEX 耐圧防爆、防塵 ★ I1(9) ATEX 本質安全防爆 ★ I5 FM 本質安全防爆、ディビジョン 2 ★
IA ATEX FISCO 本質安全防爆、FOUNDATION フィールドバス・プロトコルのみ ★
K5 FM 耐圧防爆・防塵、本質安全防爆、ディビジョン 2 (E5 および I5 の組み合わせ ) ★
K6(9) CSA 耐圧防爆・防塵、本質安全防爆、ディビジョン 2 (E6 および I6 の組み合わせ ) ★
K8(9) ATEX 耐圧防爆、本質安全防爆、タイプ n、防塵 (E8、I1 および N1 の組み合わせ ) ★
KB FM および CSA 耐圧防爆、防塵防爆、本質安全防爆、ディビジョン 2 (K5 および C6 の組み合わせ ) ★
KD(9) FM、CSA、および ATEX 耐圧防爆、本質安全防爆 (K5、C6、I1、および E8) ★
N1(9) ATEX タイプ n ★ センサ充填液および O リング・オプション 標準 標準 L1 不活性センサ充填液 ★ L2 グラファイト充填 (PTFE) O リング ★ LA 不活性センサ充填液およびグラファイト充填 (PTFE) O リング ★ 船舶認定 標準 標準 SBS アメリカ船級協会 ★ ディスプレイおよびインターフェースのオプション 標準 標準 M4(10) ローカル・オペレータ・インターフェース付き LCD ディスプレイ ★ M5 LCD ディスプレイ ★ 過渡保護 標準 標準 T1(11) 避雷器 ★ PlantWeb 制御機能 標準 標準 A01(12) FOUNDATION フィールドバスの高度な制御機能ブロック・スイート ★ Plantweb 診断機能 標準 標準 D01(12) FOUNDATION フィールドバス診断スイート ★ 低パワー出力 標準 標準 C2(13) 0.8 ∼ 3.2 V dc 出力、Hart プロトコルに基づくデジタル信号 ★ アラーム・リミット 標準 標準 C4(13)(14) NAMUR アラームおよび飽和レベル、ハイ・アラーム ★ CN(13)(14) NAMUR アラームおよび飽和レベル、ロー・アラーム ★ 接地ねじ 標準 標準 V5(15) 外部接地ねじアセンブリ ★ 標準的な型番 : 3051CFP D S 010 W1 S 0500 D3 2 A A 1 E5 M5 (1) ガスケット・シール用のパイプの直角度を改善するために、ソケットの直径は標準のパイプ外径よりも小さくなっています。 (2) オプション・コード M4 - LCD ディスプレイおよびローカル・アドレッシングとコンフィグレーションで必要なローカル・オペレータ・インター フェースです。
28 (3) サーモウェル材質は、ボディの材質と同じです。 (4) プロセス接続コード T1 および S1 には適用されません。 (5) 穴サイズ 0010、0014、0020、または 0034 には利用できません。 (6) DIN プロセス接続コード D1、D2、または D3 では利用できません。 (7) 構成材質は酸油田生産環境のための NACE MR0175/ISO 内の冶金学的要件に適合しています。一部の材質には、環境の制限が適用されます。詳細につ いては、最新の規格を参照してください。選択された材質は、酸性油精製環境での NACE MR0103 にも適合しています。 (8) FOUNDATIONフィールドバス (出力コード F) または Profibus (出力コード W) では利用できません。 (9) 低電力コード M では利用できません。 (10)出力コード W - Profibus PA でのみ利用可能です。 (11) T1 オプションは FISCO 製品認定では必要ではありません。過渡保護は FISCO 製品認定コード IA に含まれています。 (12) FOUNDATIONフィールドバスの出力コード F でのみ有効。 (13) FOUNDATIONフィールドバス (出力コード F) または Profibus (出力コード W) では利用できません。 (14) NAMUR 準拠の操作が工場で事前設定されているので、現場で標準操作に変更することはできません。 (15) V5 オプションは、T1 オプションでは必要ありません。外部接地ねじのアセンブリは、T1 オプションに含まれます。
