Interoperability Workshop

(1)

IHE

-

J

接続検証

委員会

ＩＨＥ

-

_-

J

_J

コネクタソン

_{コネクタソン}

放射線テストシナリオ

(2)

審査対象プロファイル

•Radiology Scheduled Workflow (

SWF

)

予約済みワークフロー

• Patient Information Reconciliation (PIR)

患者情報の整合性確保

•Consistent Presentation of Images (

CPI

)

画像表示の一貫性確保

•Access to Radiology Information (

ARI

)

放射線部門情報へのアクセス

•Key Image Note (

KIN

)

キー画像ノート

•Mammography Image (

MAMMO

)

マンモグラフィ画像

•Portable Data for Imaging (

PDI

)

可搬媒体による画像データ交換

•Import Reconciliation Workflow (

IRWF

)

データ取り込みワークフロー

(3)

コネクタソン確認の共通事項（１）



確認の原則



IHE Technical Frameworkに規定に従っている

• テストシナリオの確認項目に記述されていない

≠サポートしなくてよい



テストシナリオ内の電文においてデータが継承されている

• 確認項目以外の項目も継承されていること



IHE TFの規定されているDICOMの拡張がされている

• 必須になっている検索キー／表示キーの対応していること



トランザクションモニタ／バリデーションツールを使用

• 通信記録がシナリオのテスト番号に割り付けられていること

• バリデーションツールのエラーがない

(4)

IHE

での

D

ICOM

拡張の例

Attribute Name Tag Query Keys

Matching

Query Keys Return

SCU SCP SCU SCP

Scheduled Procedure Step Sequence (0040,0100)

>Scheduled Station AE Title

(0040,0001)

_R+

R

_R+*

R

>Scheduled Procedure Step Start Date

(0040,0002)

_R+

R

_R+

R

>Scheduled Procedure Step Start Time

(0040,0003) O R

_R+

R >Scheduled Procedure Step Location (0040,0011) O O O O

>Modality

(

0008,0060)

R+

R

R+

R

Table 4.5-3 Matching and Return Keys For Modality Worklist

Modality Worklist では、

Matchign Key ：

SCUは、AE Title、Start Date、Modaliｔｙでの検索が必要

Return Keys ：

SCUは、Start Date/Time と

Modityの表示が必要

(5)

コネクタソン確認の共通事項（２）



確認上のお願い

PMによる確認作業をスムーズに進めるうえでKUDUに

記載されている「確認のための依頼事項」に対応する

ようにお願いします。



送信アクタは、KUDUの各テストシナリオに記載してい

る確認データを、必ずKUDUへ入力してください。



トランザクションモニタで通信ログが記録されない場合

は、受信アクタは通信ログを準備してください。



審査依頼は、参加各アクタの確認が完了し、提示資料

を準備した上でお願いします。

• 特に、テストマネージャを指定しているシナリオでは必ずテス

トマネージャがすべての参加アクタについて確認して上で、審

査依頼をしてください。

(6)

KUDU

でのシナリオ例

【対象アクタ】

Aquisition Modality(MOD)、DSS/Order Filler(OF)、Image Manager/Image Archive(IM) （必須）【概要】

モダリティにおいて検査情報をMWL で受信し、撮像した画像をIM へ転送し、IM への保存委託を発行する。テストはUnscheduled, Simple の各シナリオについて行う。（Group Case はオプション)MPPS の通信については確認を行わない。【合格基準】各シナリオで発行されるトランザクションが正常に処理できていること。【その他の注意】このテストにおいてはモダリティベンダがテストマネージャとなること。英語患者名のテストは必須である。Japanese Option をサポートする場合には日本語患者名のテストを実施する必要がある。Japanese Option をサポートしない場合は、英語患者名のテストのみを実施する。MWL クエリに際しては、モダリティはPatient Basaed Query とBroad Query のどちらを使用しても良い。MPPS のテストは、 IHEJ-SWF-MODPPSM のテストを用いる。(Append Case, Abandoned Case のシナリオ）

(7)

KUDU

でのシナリオ例

Step Trans. Msg Type Return From Actor To Actor

Step Description Opt.

10 NULL XXX MOD -- 以下、Order FillerとModalityのベンダ名を組み合

わせたものを

SYS_NAME(例:FUJITSU_TOSHIBA)、日本語の

場合には「システム名」(例：富士通東芝)とする。

R

101 NULL XXX MOD -- Unscheduled Case : Modality上で患者名

SYS_NAME^ONE を入力する。

R

104 RAD-8 C-Store MOD IM 撮像を行い、画像をIMに送信する。

R

110

NULL XXX MOD -- Simple Case: OFにて患者名 SYS_NAME^TWO

のオーダを1つ(1SPS)登録する。

R

112 RAD-5 C-Find Result MOD OF MODからOFへ SYS_NAME^TWO のオーダを検

索し、オーダ内容を受信する。

R

117 RAD-8 C-Store MOD IM 撮像を行い、画像をIMに送信する。 R

118 RAD- 10 N- Action N- Event- Report

MOD IM IMにStorage Commitment要求のN-Actionを送_{信する。IMはStorage Commitment Responseの} N-Event-Reportを送信する。

(8)

シナリオの変更点



シナリオの簡素化



SWFでPPSM経由のMPPSの送信をOFへ直接送信

• あくまでもコネクタソンのテストの簡素化のため



同一のテスト項目の省略

テスト対象のインスタンスの指定



テスト毎に別の画像／GSPS等を使用するように明示

• アクタが異なっても、同じ画像を使用されるケースがあるため



確認項目の追加

(9)

SWF

シナリオ

(

下流）

SWF

ADT OP OF AM IM/IA PPSM ID EC

◎

○ IHEJ-SWF OPOF

-

R

-

R

-

-IHEJ-SWF MODRISPACS

（ワークリストによるモダリティでの撮影・画像保存）

-

R

-

-IHEJ-SWF MODPPSM

(

MODからのPPSMへのMPPSの送信)

-

R

-

(O)

-

-IHEJ-SWF PPSM

(

PPSMからOF/IMへのMPPSの転送)

-

R

O

R

-

-IHEJ-SWF ＩＤPACS

(

IDによる画像の取得および表示)

-

R

-

R

-IHEJ-SWF ECPACS

(

ECによる画像の作成と保存)

-

－

O

(O)

-

R

(10)

SWF

シナリオ

(

下流）

Evidence Creator Image Display Image Manager ↓Procedure Scheduled[4] ↑Image Availability Query[11] ↓Procedure Update[13]

↑Performed Work Status Update[42] ↑Performed Work Status Update[43] Modality PS in Progress [6]

Modality PS Completed [7] Creator PS in Progress [20] Creator PS Completed [21]

↓Creator Images Stored[18]

↑Modality Image Stored[8]

↑Query Images[14] ↑Retired Images[16] Storage Storage Commitment[10]↑ ↓Creator PS in Progress [20] ↓Creator PS Completed [21] → Modality PS in Progress [6] → Modality PS Completed [7] → Creator PS in Progress [20] → Creator PS Completed [21] Performed Procedure Step Manager Image Archive DSS/Order Filler

(11)

SWF シナリオ(SWF-MODRISPACS)

【概要】

モダリティにおいて検査情報をMWL で受信し、

撮像した画像をIM へ転送し、IM への保存委託

を発行する。Unscheduled, Simple ,（Group

Case オプション)の各シナリオについて確認する。

【合格基準】

MWL クエリで、Patient Basaed Query または

Broad Query のいずれかで検索できること

日本語をサポートする場合には日本語患者名の

テスト必須すること

(12)

SWF シナリオ(SWF-MODPPSM)

【概要】

Abandoned Case／Append CaseにおいてAM

から送信されるMPPSが正しいことを確認する

【合格基準】

・Abandoned Caseでは、N-Setにおいてステー

タスがDISCONTINUEDが送信されること。

(13)

SWF シナリオ(SWF-PPSM)

【概要】

PPSMがAMから受けたMPPS送信を、OFとIM

に対して送信されることを確認する。

【合格基準】

OFおよびIMにおいて、AMから受けたMPPSを

受け取っていること

(14)

SWF シナリオ(SWF-IDPACS)

【概要】

IDはIMに画像クエリをかけ、画像を取得し、表

示する

【合格基準】

画像クエリで患者ID(0010,0020)、モダリティ

(0008,0060)、検査日付(0008,0020)を指定し

て検索できること

日本語サポートの場合は、画像リストおよび取得

(15)

SWF シナリオ(SWF-ECPACS)

【概要】

ECは、画像処理で作成された画像をIMに送信する。

【合格基準】

画像生成時にMPPSが、画像送信にStorage

Commitment が送信されること。

IDにて生成された画像が確認できること。

(16)

PIR

シナリオ

PIR ADT OP OF AM IM/IA ID

◎

-IHEJ-PIR-ADTOPOF

（

オーダー情報の患者名の変更）

R

-

R

-IHEJ-SWFPIR-SIMPLE

(17)

PIR

シナリオ

Order Placer ADT

 Patient Update [RAD-12]

DSS/Order Filler

↓Patient Update [RAD-12]

Patient Update [RAD-12]

Procedure Update [RAD-13]

Report Creator/ Report Reader

Query Reporting Worklist [RAD-46] Query Reports [RAD-26]

Retrieve Reports [RAD-27] Modality PS in Progress [RAD-6]

Modality PS Completed [RAD-7]

Images Availability Query [RAD-11]

Patient Update [RAD-12]

Procedure Update [RAD-13]

Image Archiver

Image Display

Query Images [RAD-14]  Retrieve Images [RAD-16]  →Modality PS in Progress [RAD-6]

→Modality PS Completed [RAD-7]

 Modality PS in Progress [RAD-6]  Modality PS Completed [RAD-7]

 Query Modality Worklist [RAD-5]

Performed Procedure Step Manager Acquisition Modality Image Manager Report Manager

(18)

PIR シナリオ(SWFPIR-SIMPLE)

【概要】

不明患者名のオーダーで撮像を実行し、撮像

終了後にOF で患者名の変更を実施する

【合格基準】

OF から患者名変更メッセージが正常にIMへ

送られること。

OFでの行われた患者名変更がIM 上に反映さ

れていること。

(19)

CPI

シナリオ

CPI AM IM/IA ID EC PC PS

◎

×

IHEJ-CPI MOD IM （モダリティによるGSPSの作成と保存）

R

O

-

-IHEJ-CPI EC IM

（ECによるGSPSの作成と保存）

-

R

O

R

-

-IHEJ-CPI ID CAL

(IDでのキャリブレーション）

-

R

-

-IHEJ-CPI IM ID

（IDでの画像の表示）

-

R

-

-IHEJ-CPI PS CAL

（PSでのキャリブレーション）

-

R

IHEJ-CPI PC PS

(PSでのフィルム出力）

-

R

(20)

CPI

(21)

CPIシナリオ(CPI_MOD_IM)

【概要】

モダリティのコンソール上での画像の変更を

GSPSオブジェクト（PR)でIMで保存する。

【合格基準】

モダリティで行った画像処理の内容とCPIの必須

タグがGSPSが格納されること。

画像と作成されたGSPSがIMに保存されること。

注）GSPSの内容の確認は、IDで画像を表示し

行う。

(22)

CPIシナリオ(CPI_EC_IM)

【概要】

ECにおいてオリジナル画像に対して画像処理を施した内容

を

_{GSPSオブジェクト（PR)に格納し、IMへ送信する。}

【合格基準】

ECで行われたすべての画像処理とCPIの必須タグが

GSPSに保存されていること。

注）テスト毎の異なる画像に対してGSPSを作成する

作成したGSPSがIMへ保存されること。

(23)

CPIシナリオ(CPI_IM_ID)

【概要】

Image Displayで画像に対応したGSPSオ

ブジェクト（PR)を適用して表示を確認する。

【合格基準】

Presentation Label(0070,0080)がC-FINDの結

果に表示できること。

IMから画像とGSPSを取得し、GSPSの指定通り

に表示されていること。

・テスト毎に別のGSPSを使用する

(24)

CPI

：

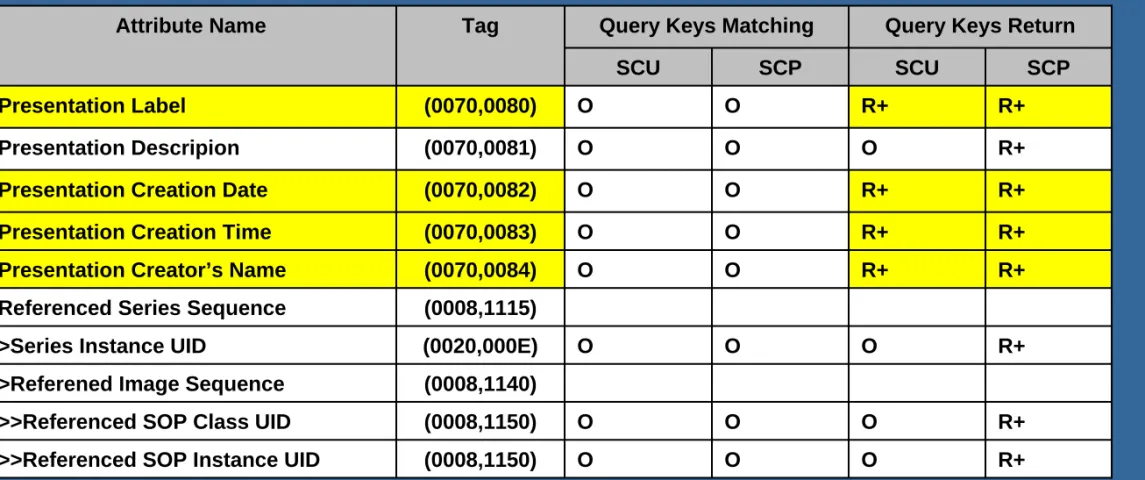

Query Presentation States

Attribute Name Tag Query Keys Matching Query Keys Return

SCU SCP SCU SCP

Presentation Label (0070,0080) O O R+ R+

Presentation Descripion (0070,0081) O O O R+

Presentation Creation Date (0070,0082) O O R+ R+

Presentation Creation Time (0070,0083) O O R+ R+

Presentation Creator’s Name (0070,0084) O O R+ R+

Referenced Series Sequence (0008,1115)

>Series Instance UID (0020,000E) O O O R+

>Referened Image Sequence (0008,1140)

>>Referenced SOP Class UID (0008,1150) O O O R+

Table 4.45-1 Presentation State Query Matching and Return Keys

(25)

ARI

シナリオ

ARI IM/IA ID RRP ERR RRD

◎

×

IHEJ-ARI IM ID

(IDによる画像の取得および表示)

R

-

-IHEJ-ARI RRP RRD

(26)

ARI

(27)

ARI シナリオ(ARI-IMID)

【概要】

ID からIM への画像データのQuery/Retrieve

を行い、ID での画像を表示する機能のテストを

行う。

【合格基準】

指定されたPatient ID およびAccession No

によるQ/R ができ、画像が表示されること。

(28)

KIN

シナリオ

KIN

AM

IM/IA

ID

EC

△

◎

IHEJ-KIN EC IM

(ECによるキー画像ノートの生成と保存)

-

R

O

R

IHEJ-KIN IM ID

（IDによるキー画像ノートの取得と表示）

-

R

-IHEJ-ＫＩＮ

MOD IM

(29)

KIN

(30)

KINシナリオ(KIN_MOD_IM)

【概要】

キー画像ノート(KIN)を作成し、IMへ送信する。

【合格基準】

つぎの情報がKINに格納されること。

・タイトルコード

・ユーザ・コメント

作成されたKINがIMへ送信されること。

(31)

KINシナリオ(KIN_EC_IM)

【概要】

キー画像ノート(KIN)を作成し、IMへ送信する。

【合格基準】

つぎの情報がKINに格納されること。

・タイトルコード

・ユーザ・コメント

注）テスト毎の異なる画像に対してKINを作成する。

作成されたKINがIMへ送信されること。

注）KINの内容の確認はIDで画像を表示し行う。

(32)

KINシナリオ(KIN_IM_ID)

【概要】

IMに保存されているキー画像ノート(KIN)を検

索・取得・表示する機能を確認する。

【合格基準】

タイトルコードで検索できること。

KINと対応する画像が表示されること。

表示したキー画像ノートが作成された通りである

こと。（タイトル・コード

ユーザコメントの表示等）

(33)

KIN

：

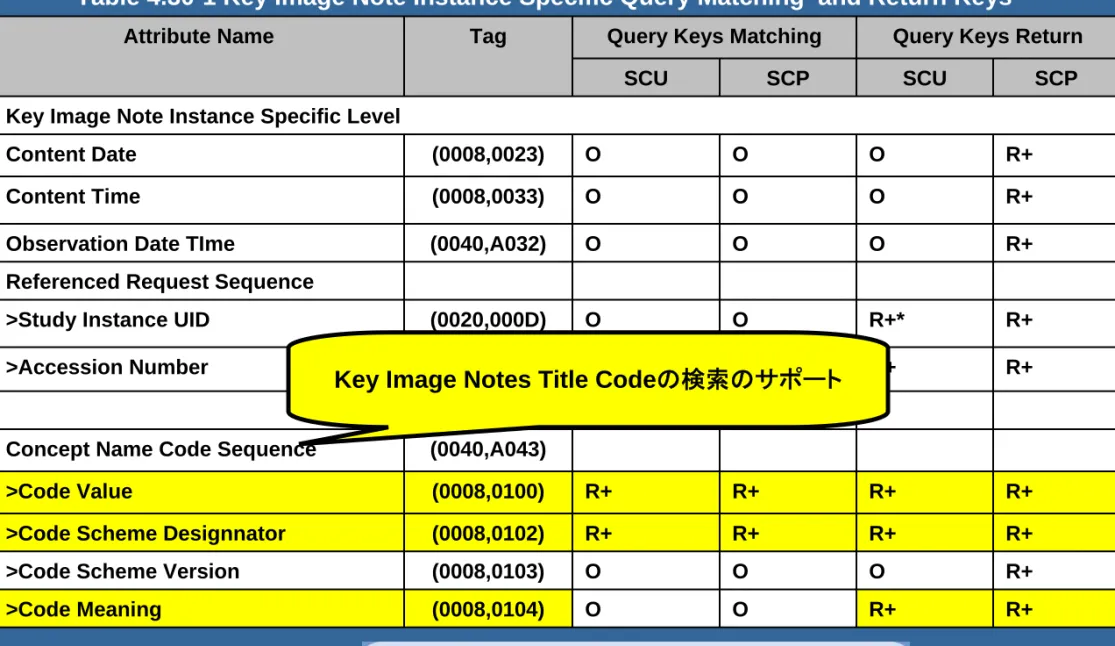

Query Key Image Note

Attribute Name Tag Query Keys Matching Query Keys Return

SCU SCP SCU SCP

Key Image Note Instance Specific Level

Content Date (0008,0023) O O O R+

Content Time (0008,0033) O O O R+

Observation Date TIme (0040,A032) O O O R+

Referenced Request Sequence

>Study Instance UID (0020,000D) O O R+* R+

>Accession Number (0008,0050) O O R+ R+

Concept Name Code Sequence (0040,A043)

>Code Value (0008,0100) R+ R+ R+ R+

>Code Scheme Designnator (0008,0102) R+ R+ R+ R+

>Code Scheme Version (0008,0103) O O O R+

>Code Meaning (0008,0104) O O R+ R+

Table 4.30-1 Key Image Note Instance Specific Query Matching and Return Keys

C-FINDに対して、Table 4.30-1の Matching / Return Keysの追加をサポートが必要

(34)

IRWF

シナリオ

IRWF

IMP

OF

IM/IA

PDS

PPSM

◎

△

◎

△

-IRWF_PDQ

（PDSからの患者情報の取得）

R

-

R

-IHEJ-IRWF IMP IM Unsched

（スケジュールなしケース）

R

-

R

O

-IRWF_MWL

(ワークリストのよる患者情報の取得）

R

-

-IRWF_IMP_IM_Sched

(35)

-IRWF

(36)

IRWFシナリオ(Scheduled Case)

【概要】

OFから検査情報を取得して、画像情報を更新し、IMへ保

存する。

【合格基準】

MWLによって、OFから検査情報が取得されること。

インポートした画像の検査情報がMWLの値で更新され

ること。

(37)

IRWFシナリオ(Unscheduled Case)

【概要】

PDSから患者情報を取得して、画像情報を更新し、IMへ

保存する。

【合格基準】

PDQによって、PDSから患者情報が取得されること。

インポートした画像の画像情報がPDQの値で更新され

ること。

注）更新は、「Table A.5-2: Unscheduled Import -

Required Mapping of Corresponding Attributes」

(38)

MAMMO

シナリオ

MAMMO

IM/IA

ID

AM

PC

◎

△

◎

MAMMO_MOD_IM_Interface

(MAMMO画像の保存）

R

MAMMO_ID_IM:

(IDによるMAMMO画像の取得と表示）

R

MAMMO_MOD_Display

(MLOとCCの左右表示）

O

R

( R )

MAMMO_Display_Annotation

O

R

( R )

(39)

MAMMO

(40)

MAMMOシナリオ

【合格基準】

IDにおいては、表示上の要求事項に満たしてい

ること

・対象画像は、各テストで別の画像を使用

PC/PSにおいては、印刷上の要求事項を満たし

ていること

(41)

MAMMO

：

表示上の要求事項



ハンギングプロトコルのサポート



view, laterality, patient orientation, and specialty views



ウィンドウ操作や画素値反転に左右されない背景の黒色

表示



サイジング



同一縮尺／実寸表示／ディテクタ画素の１：１表示）



計測機能



ディスプレイのキャリブレーション



ラベル機能



拡大表示オプション

(42)

MAMMO

：

印刷上の要求事項



実寸プリント

(Requested Image Size)



胸壁側の隙間は５ｍｍ以内であること



VOI LUTS があれば使用してプリントすること



最大濃度の指定とサポート



Presentation LUT の指定とサポート



ラベルに関する要求



12 bit 画素値のサポート

(43)

PDI

シナリオ

PDI

PMC

DISP

ID

RRD

PC

PMI

IM

◎

△

◎

-IHEJ-PDI CreateCD

(ポータブルメディアの作成）

R

-

-IHEJ-PDI DisplayWeb

（メディアの中のWebコンテンツの表示)

( R )

R

-

-IHEJ-PDI DisplayImages

(メディアの中の画像の表示）

( R )

-

R

-

-IHEJ-PDI DisplayReports

（メディアの中のレポートの表示）

( R )

-

R

-

-IHEJ-PDI PrintImages

（メディアの中の画像の出力）

( R )

-

R

-

-IHEJ-PDI MediaImport

（メディアからの画像のインポート）

( R )

-

R

O

確認）

PMC

_PMC

で、

「

Web

_Web

コンテンツ」

「

SR

_SR

」を出力する

(44)

PDI

(45)

PDI CDメディア

ISO 9660 Level 1準拠

・ディレクトリの階層は、ルートを含めて８階層まで

(JulietとRockRidgeでもかまわない）

DICOM

・ディレクトリ名、ファイル名に用いる文字は、英大文字、数字、アンダースコアのみ。

・ディレクトリ名・ファイル名は８文字以内（拡張子なし）

・DICOMDIRはルートディレクトリ直下にあり、それに並列して

DICOMファイルが入ったフォルダ

が置かれる

・Explicit VR Little Endianで格納される。

（圧縮は対象外）

非DICOM

・拡張子の制限はない

・Webコンテンツについては、ルートディレクトの下のINDEX.HTMとIHE_PDIディレクトリが置かれ

る。コンテンツはIHE_PDIに置かれる。

・Webコンテンツ以外のファイルは、ルートディレクトの下にIHE以外で始るディレクトリを作成し、

置かれる。

(46)

DICOM

(47)

DICOM

日本語対応オプション

【オプション名】

DICOM日本語対応オプション(日本語表記）

DICOM Japanese Character Set Option(英語表記）

【適用範囲】

DICOMベースのトランザクション（注）

上記トランザクションを含む統合プロファイル

上記統合プロファイルの対象アクタ

(48)

特定文字集合

_(0008,0005)

データセットに日本語文字集合を含む場合：

特定文字集合(0008,0005)

には

、

“ISO 2022 IR 87”を含むことを必須とする。

“ISO 2022 IR 159”の使用は推奨しない。

“ISO 2022 IR 13”の使用は禁止とする。

(49)

患者氏名

₍

₀₀₁₀

_,

₀₀₁₀

₎

例：

_Kanda^Jirou

_{=神田^次郎=カンダ^ジロウ}

第1要素グループの記述は、必須とする。



記述には、“ISO-IR 6”を使用する。

第2、第3要素グループは、記述することが望ましい。



記述には、“ISO-IR 87”を使用する。

【注】

IHE-Jでは、HL7 PID-5 患者氏名フィールドは、



全角カナ氏名は必須



漢字氏名やローマ字氏名は任意

カナ → ローマ字（性格にはアスキー文字：ISO-IR 6)変換によって、

患者氏名(0010,0010)の第１要素グループに値をセットする際の

変換方式は規定していない。

(50)

DICOM

日本語対応

受け取ったデータに日本語が含まれていた場合：

【表示】

表示することが要求されている項目については、日本語での

表示が可能なこと。

【情報連携】

他のデバイス(装置またはリムーバブルメディアなど）

にデータを引き渡すためにコピーすべき項目について

は、日本語を含めそのままコピーすること。

(51)

例：

_SWF

の場合

【

表示

】

【表示することが要求されている項目】

Query Modality Worklist [RAD-5]

で取得した情報

の中で、表示することが求められている項目：



RAD TF-2 Table 4.5-3. のQuery Keys Return/SCU欄で、

R+で表記されている項目



IHE-Jモダリティ・ワークリスト拡張をサポートする場合には、上
