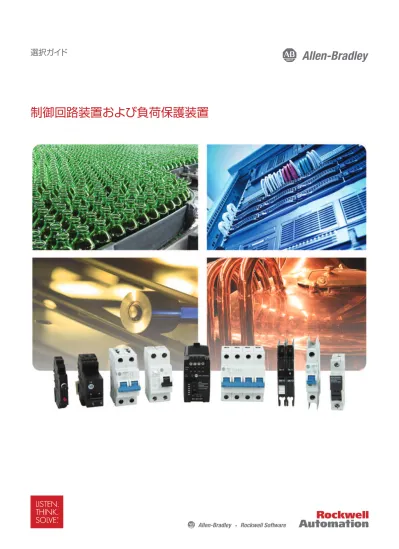

制御回路装置および負荷保護装置

(1)

(2)

ロックウェル・オートメーションは、幅広いアレン・ブラドリーの回路保護製品を提供しています。 製品は、さまざまなアプリケーションに使用できるように設計されています。

1489-M

サーキットブレーカ 米国とカナダにおける分岐回路保護装置の認可および

IEC

アプリケーション用の小型サーキットブレーカの認可取得済み。

1492-SP

補助プロテクタ 分岐回路保護装置が既に装着されているか、または必要でない機器の過電流保護用。

IEC

規格準拠の小型サーキットブレーカ。

188

地域用 サーキットブレーカ 産業機器に適用可能な保護装置。地域認証のみ。中国、シンガポール、およびヨーロッパでのみ購入可能。

1492-RCD

残留電流装置

RCD

は、微弱な漏れ電流を検出して、すべての未接地のコネクタを迅速に切り離し、危険にさらされた人体への障害と機器の損傷を防ぎます。

小型サーキットブレーカ、補助プロテクタ、残留電流装置

1.6 2 2.5 1492-SP 188 1492-RCD 1492-MC 1492-GH,-GS • • • • • • • • • • • • ♣ • • ♣ • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • ✪ • • • • • • • • • • • • • • • • • 製品 トリップ 1489-M CSA CE VDE CCC 1 1+N 2 3 3+N 4 B C D 0.2 0.5 0.8 1 1.2 1.5 cURus cULus ✪ ♣ 1492-SP補助プロテクタはUL認可のみ。 1+Nおよび3+Nデバイスは、cURusまたはCSAに認可されていない。認可極

電子回路プロテクタ

CE C1D2 4 2x2 1 2 3 4 6 10 3/6 6/12 ● ● ● ● ● ● ● ● ● ● ● ● ● ● 認可回路 出力定格電流 [A] 1692 製品 cULus NEC C2

(3)

電源の

2

次回路用保護装置。このモジュールにより電源電圧と負荷電流をモニタする。現場でも離れた場所からでもモニタと制御が可能。 _{高密度補助プロテクタ}

1492-GH

、

-GS

DIN

レールのスペースを重視する場合に便利な、高密度設計が施された熱磁気サーキットブレーカ。

1492-FB

ヒューズホルダ さまざまな機械装置メーカのアプリケーションに使用可能。

Midget

ヒューズ、クラス

CC

ヒューズおよびクラス

J

ヒューズを安全かつ簡単に取付け可能。

1492-MC

サーキットブレーカ および地絡保護装置 熱磁気回路保護および人体と機器の保護のためのスレッショルド検出装置。

•

試験機器

•

自動車システム

•

コントローラの

I/O

ポイント

•

電源

•

リレーおよびコンタクタコイル

•

医療機器

•

制御計装

•

トランス

•

コンピュータ

•

ソレノイド 3 4 5 6 7 8 10 12 13 15 16 20 25 30 32 35 40 45 50 55 60 63 70 80 90 100 • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 定格電流 [A] 標準北米定格電流: 0.5、1、2、3、4、5、6、7、8、10、15、20、25、30、40、50、63 A 標準IEC定格電流: 0.5、1、1.6、2、3、4、6、8、10、13、16、20、25、32、40、50、63 A

ヒューズホルダ

CSA CE 1 2 3 なし L D1 M30 C30 J30 J60 1492-FB _● _● _● _● _● _● _● _● _● _● _● _● _● 極 ヒューズタイプ 認可製品表示 cULus

(4)

1492-FB

ヒューズホルダ

99

製品選択

. . . 101

仕様

. . . 102

1492-GH

、

-GS

高密度補助プロテクタ

93

製品選択

. . . 96

仕様

. . . 97

1492-MC

分岐回路および地絡用サーキットブレーカ

83

製品選択

. . . 85

仕様

. . . 87

1692

電子回路プロテクタ

79

製品選択

. . . 81

仕様

. . . 82

1492-RCD

残留電流装置

69

製品選択

. . . 71

仕様

. . . 72

アクセサリ

. . . 74

188

地域用サーキットブレーカ

45

製品選択

. . . 47

仕様

. . . 50

アクセサリ

. . . 56

1492-SP

補助プロテクタ

23

製品選択

. . . 25

仕様

. . . 30

アクセサリ

. . . 36

1489-M

サーキットブレーカ

5

製品選択

. . . 7

仕様

. . . 10

アクセサリ

. . . 16

1489-M

サーキットブレーカ

188

地域用 サーキットブレーカ

1692

電子回路 プロテクタ

1492-GH

、

GS

高密度補助プロテクタ

1492-MC

分岐回路 および地絡用 サーキットブレーカ

1492-RCD

残留電流装置

1492-SP

補助プロテクタ

(5)

特長

Bulletin 1489-M

熱磁気サーキットブレーカは、米国とカナダにおける分岐回路保護装置の認可、および

IEC

アプリケーション用の小型サーキットブレーカの認可を受けています。これらの分岐回路保護装置は、多くのアクセサリと互換性があり、パネル組立てに便利な

UL 508

登録されたバスバーや調整用の補助接点、信号接点およびシャントトリップ、およびメンテナンス時の安全確保のためのロックアウトアタッチメントなど、さまざまなアプリケーションのニーズに対応しています。

•

電流制限

•

迅速な遮断時間

•

高い定格電圧

•

やっかいなトリップを防ぐ、優れた衝撃抵抗性と振動抵抗性

•

デュアル端子により、

2

本のワイヤ、またはワイヤとバスバーの接続が可能（自己宣言）

•

締付け時でも、端子開口部にワイヤを誘導して配線ミスを防止する端子設計

•

入力と負荷を逆にして接続可能

•

ロックアウト

/

タグアウト（

LOTO

）に使用可能な、

1

極および多極トグルの取付けロックアウトアタッチメント

• RoHS

準拠で完全にリサイクル可能な装置

•

過酷な周囲条件に適合 IP20フィンガーセーフ設計（全面） DINレール取付け用右側取付けシャントトリップ、補助接点、信号接点に対応配線ミスを防ぐ端子設計デュアル端子は、配線/ バスバーの柔軟性と接続の信頼性を高めるための両側からのクランプを提供インジケータウィンドウは接点状態表示赤: 閉じた状態; 緑: 開いた状態スクラッチ耐性、耐溶剤性印刷 1489-Mサーキットブレーカ 定格電圧 UL/CSA: 最大480Y/AC277V IEC: Ue AC230/400V 遮断容量 UL/CSA:10kA IEC:15kA 定格電流 0.5～63A 極 1, 2, 3 トリップ曲線 C、D 規格への準拠 UL 489 CSA C22.2 No. 5.1 EN 60947-2 GB 14048.2 認可 UL登録、ファイル番号E197878 CSA認可 CEマーク VDE認可

(6)

a

電圧種類 コード 説明 M ACサーキットブレーカ

b

極 コード 説明 1 1極 2 2極 3 3極

c

トリップ曲線 コード トリップ曲線 C トリップ曲線C D トリップ曲線D

d

定格電流（In） コード 電流[A] 005 0.5 010 1 016 1.6 020 2 030 3 040 4 050 5 060 6 070 7 080 8 100 10 130 13 150 15 160 16 200 20 250 25 300 30 320 32 350 35 400 40 500 50 600 60 630 63

1489

-

M

1 C

005 a

b

c

d

カタログ番号の説明

注：このセクションでの例は、参照のためにのみ示します。この基本説明は製品選択には使用しないでください。有効なカタログ番号を表示していないものがある場合があります。

(7)

1

極サーキットブレーカ

製品画像/配線図 UL/CSA最大電圧 IEC/EN最大電圧 定格連続電流（_In）[A]

トリップ曲線C 誘導性 5～10_In Cat. No. トリップ曲線D 高誘導性 10～20_In Cat. No. AC277V、 DC48V AC230V 0.5 1489-M1C005 1489-M1D005 1 1489-M1C010 1489-M1D010 1.6 1489-M1C016 1489-M1D016 2 1489-M1C020 1489-M1D020 3 1489-M1C030 1489-M1D030 4 1489-M1C040 1489-M1D040 5 1489-M1C050 1489-M1D050 6 1489-M1C060 1489-M1D060 7 1489-M1C070 1489-M1D070 8 1489-M1C080 1489-M1D080 10 1489-M1C100 1489-M1D100 13 1489-M1C130 1489-M1D130 15 1489-M1C150 1489-M1D150 16 1489-M1C160 1489-M1D160 20 1489-M1C200 1489-M1D200 25 1489-M1C250 1489-M1D250 1 1極 2 30 1489-M1C300 1489-M1D300 32 1489-M1C320 1489-M1D320 35 1489-M1C350 1489-M1D350 C曲線:AC277V、DC48V D曲線:AC240V、DC48V 40 1489-M1C400 1489-M1D400 AC240V、DC48V 50 1489-M1C500 1489-M1D500 60 1489-M1C600 1489-M1D600 63 1489-M1C630 1489-M1D630

製品選択

(8)

2

製品画像/配線図 UL/CSA最大電圧 IEC/EN最大電圧 定格連続電流（_In）[A]

トリップ曲線C 誘導 5～10_In Cat. No. トリップ曲線D 高誘導 10～20_In Cat. No. 480Y/AC277V、 DC96V AC400V 0.5 1489-M2C005 1489-M2D005 1 1489-M2C010 1489-M2D010 1.6 1489-M2C016 1489-M2D016 2 1489-M2C020 1489-M2D020 3 1489-M2C030 1489-M2D030 4 1489-M2C040 1489-M2D040 5 1489-M2C050 1489-M2D050 6 1489-M2C060 1489-M2D060 7 1489-M2C070 1489-M2D070 8 1489-M2C080 1489-M2D080 10 1489-M2C100 1489-M2D100 13 1489-M2C130 1489-M2D130 15 1489-M2C150 1489-M2D150 16 1489-M2C160 1489-M2D160 20 1489-M2C200 1489-M2D200 25 1489-M2C250 1489-M2D250 1 3 4 2 2極 30 1489-M2C300 1489-M2D300 32 1489-M2C320 1489-M2D320 35 1489-M2C350 1489-M2D350 C曲線:480Y AC277V、DC96V D曲線:AC240V、DC96V 40 1489-M2C400 1489-M2D400 AC240V、 DC96V 50 1489-M2C500 1489-M2D500 60 1489-M2C600 1489-M2D600 63 1489-M2C630 1489-M2D630

製品選択

(9)

3

製品画像/配線図 UL/CSA最大電圧 IEC/EN最大電圧 定格連続電流（In）[A]

トリップ曲線C 誘導性 5～10_In Cat. No. トリップ曲線D 高誘導性 10～20_In Cat. No. 480Y/AC277V AC400V 0.5 1489-M3C005 1489-M3D005 1 1489-M3C010 1489-M3D010 1.6 1489-M3C016 1489-M3D016 2 1489-M3C020 1489-M3D020 3 1489-M3C030 1489-M3D030 4 1489-M3C040 1489-M3D040 5 1489-M3C050 1489-M3D050 6 1489-M3C060 1489-M3D060 7 1489-M3C070 1489-M3D070 8 1489-M3C080 1489-M3D080 10 1489-M3C100 1489-M3D100 13 1489-M3C130 1489-M3D130 15 1489-M3C150 1489-M3D150 16 1489-M3C160 1489-M3D160 20 1489-M3C200 1489-M3D200 25 1489-M3C250 1489-M3D250 1 3 5 4 6 2 3極 30 1489-M3C300 1489-M3D300 32 1489-M3C320 1489-M3D320 35 1489-M3C350 1489-M3D350 C曲線:480Y/AC277V D曲線:AC240V 40 1489-M3C400 1489-M3D400 AC240V 50 1489-M3C500 1489-M3D500 60 1489-M3C600 1489-M3D600 63 1489-M3C630 1489-M3D630

製品選択

(10)

電気定格 極 1, 2, 3 トリップ特性 C、D 定格電流（_In） 0.5～63A 定格周波数[f ] 50/60Hz 定格絶縁電圧 IEC/EN 60664-1による_Ui 位相接地 AC250V 位相間 AC440V 過電圧カテゴリ III 汚染度 3 UL/CSAに従ったデータ 定格電圧 AC 1極 C曲線 0.5～40A AC277V 50～63A AC240V D曲線 0.5～35A AC277V 40～63A AC240V 2極、3極 C曲線 0.5～40A 480Y/AC277V 50～63A AC240V D曲線 0.5～35A 480Y/AC277V 40～63A AC240V DC 1極 DC48V 2極 DC96V（2極直列） UL 489に従った定格遮断容量 10kA トリップ特性に関する基準温度 40°C 電気的耐久性 6,000動作（ACおよび DC）; 1サイクル（1秒- ON、9秒- OFF） IEC/EN 60947-2に従ったデータ 定格動作電圧（Ue） 1極 AC230V 2極、3極 AC400V 最高供給電圧または使用電圧（Umax） AC 1極 AC253/440V 2極、3極 AC440V DC★ 1極 DC48V 2極 DC96V 最小動作電圧 AC12V、DC12V 定格超限流短絡ブレーキ容量_Icu 15kA 定格サービス短絡ブレーキ容量_Ics ≤ 40 A: 11.25kA > 40 A: 7.5kA 定格インパルス抵抗電圧Uimp.（1.2/50µsec） 4kV_で6.2kV、（テスト電圧：平均海面_{2000mで5kV）} 誘電性テスト電圧 2kV（50/60Hz、1分）トリップ特性に関する基準温度 30°C 電気的耐久性

1サイクル（2秒−ON、13秒-OFF、_{In ≤ 32A}）、 1サイクル（2秒−ON、28秒−OFF、_{In > 32A}）

In < 30A: 20,000動作（AC）、_{In ≥ 30A:} 10,000動作（AC）; 1000動作（DC）; ★自己宣言IEC DC定格

仕様

機械的データ ハウジング絶縁体グループII、RAL 7035 インジケータウィンドウ赤色ON /緑色OFF EN 60529に従った保護等級カバー付きエンクロージャでIP20、IP40 機械的耐久性 20,000動作 IEC/EN 60068-2-27に従った衝撃に対する抵抗 25g− 2衝撃- 13msec IEC/EN 60068-2-6に従った振動に対する抵抗 0.8インチの負荷、5～150～5Hzで 5g− 20サイクル IEC/EN 60068-2-30に従った環境条件（高温湿潤） °C/RH 55 °C/90～96%および25°C/ 95～100%で28サイクル周囲温度★ -25～+55 °C 保管温度 -40～+70 °C 取付け 端子デュアル端子導線の断面（上下）単線、標準♣ 35/35mm2 柔軟 mm 2 _25/25mm2 AWG 18～4AWG バスバーの断面（上下） mm2 _10/10mm2 AWG 18～8AWG 締付けトルク Nm 2.8Nm

インチポンド AWG 18～16: 8.85インチポンド、_{17.7インチポンド、}_{AWG 8～4: 39.8インチポンド}AWG 14～10:

ドライバー 2番プラスドライバー取付け DINレール（EN 60715、_{ファストクリップ付き}35mm）、取付け位置すべての場所電源オプション 概算寸法および重量 極の寸法（HxDxW） _{（4.37 x 2.72 x 0.69インチ）}111 x 69 x 17.5mm 極の重量 125g（4.4オンス） 補助エレメントとの組合せ 補助接点 Yes 信号接点 Yes シャントトリップ Yes ♣35mm（自己宣言）、IEC/EN認可に含まれない。 ★周囲温度によるディレーティング表を参照してください。

(11)

注：寸法の単位はmm（インチ）です。寸法は製造目的では使用できません。

概算寸法

電流による電力損失 定格電流[A] 極当たりの 電力損失[W] 定格電流[A] 極当たりの 電力損失[W] 0.5 1.4 15 2.4 1 1.4 16 2.5 1.6 1.8 20 2.5 2 1.8 25 3.2 3 1.6 30 3.5 4 1.8 32 3.7 5 1.9 35 4.1 6 2.0 40 4.5 7 1.1 50 4.5 8 1.5 60 4.9 10 2.1 63 5.4 13 2.3 − − 17.5mm （0.69インチ） 67mm （2.6インチ） 84.8mm （3.34インチ） 111mm （4.37インチ） 74mm （2.9インチ） 1極 35.0mm （1.38 インチ） 52.5mm （2.06 インチ） 69mm （2.7 インチ） 75mm （3.0 インチ） 1極

(12)

Bulletin 1489-M

サーキットブレーカは、分岐回路の保護に使用できます。分岐回路は、回路を保護する最終的な過電流デバイスを超えて拡大するシステムの配線部分です。

NEC

、

CEC

、

UL

、および

CSA

で規定されたガイドラインは、特定のデバイスを決定するために使用されます。例

:

モータ分岐回路

Bulletin1489-M

サーキットブレーカは、選択したモータのロータ拘束値をはるかに超えた電流を安全に遮断できるため、定格出力以上の能力があります。この能力は、法令および規格に認可されており、

UL 489

および

CSA C22.2 No.5

規格に記載されているように

UL

および

CSA

テストによって確立されています。

Bulletin1489-M

サーキットブレーカのサイズは、インバース・タイム・サーキット・ブレーカのガイドラインに従って定める必要があります。参照

: NEC 430.51

および

UL 489

。

CEC

および適合するカナダの規格も参照してください。トランス保護

Bulletin1489-M

サーキットブレーカは、以下のガイドラインに定義されたトランス保護に使用できます。参照

: NEC 450

および

UL 489

。

CEC

および適合するカナダの規格も参照してください。 分岐回路

機器情報

回路電圧

Bulletin 1489-M

サーキットブレーカは電圧クラスで定格されています。アプリケーションは表中の電圧および電流範囲を超えてはなりません。 回路周波数

Bulletin 1489-M

サーキットブレーカは、性能が低下することなく、周波数

50Hz

および

60Hz

で利用できます。

60Hz

を超えるアプリケーションでは、サーキットブレーカのディレーティングに関する特定の機器情報について当社までお問い合わせください。 使用可能な短絡電流

Bulletin 1489-M

サーキットブレーカは、使用可能な短絡（または地絡）電流が

10kA

以下（アメリカ合衆国

/

カナダ）または

15kA

以下（

IEC

）のアプリケーションにのみ適合します。 アプリケーションに関する注意事項 トリップ特性 トリップ曲線特性を、次のページに示します。各ブレーカの用のトリップ帯域は、サーキットブレーカの電流トリップ制限表わしており、

UL

で規定された制限以内になっています。

Bulletin 1489-M

の標準的なトリップ特性は、タイプ

C

です。タイプ

C

は、サーキットブレーカの定格電流の

5

～

10

倍で作動される磁気トリップです。熱トリップ特性に関する基準温度は

30°C

です。タイプ

C

特性は、ほとんどのアプリケーションに適しています。タイプ

C

特性が、十分にアプリケーションに適合しないような希な事態が生じた場合には、標準タイプ

C

の約

2

倍の過渡を許容して、タイプ

D

の磁気トリップ特性が利用できます。

30°C

の特定の電流は、曲線に表示された最小時間および最大時間以内の合計時間でサーキットブレーカが自動的に開きます（「回路のクリア」）。例えば、

1

極、

15A

の

Bulletin 1489-M

サーキット・ブレーカが、

30A

の電流では

1

秒から

200

秒以内でトリップします。

UL

規格が、この時間の幅を定義するため、ユーザが正確なトリップ時間を指定する必要がありません。曲線の低い電流部分（左上側）は、サーマル動作によってトリップする時間を示し、ワイヤの過負荷保護を反映して、負荷を保護します。曲線の高い電流部分（右下側）は、サーキットブレーカの磁気動作によるトリップを示し、短絡レベル電流による保護を反映しています。北米でのアプリケーションに関連した注意事項の説明を下記に示します。製品を

IEC

地域要件に適用する場合、

IEC

の慣例およびガイドラインに従ってください。特定のアプリケーション用の特定の定格電流の選択は、負荷のタイプとデューティサイクルによって異なり、

NEC

（カナダ電気綱領）および

UL/CSA

に準拠しています。一般的に、規定では、電流供給とワイヤサイズを小さくした場所に過電流保護を行なうことを必要としています。この規定に加えて、電流容量に従って導線を保護することも条件になります。特定の状況では、モータ回路や、トランス保護のための選択のガイドラインなどの、アプリケーションの注意事項が必要です。

Bulletin 1489-M

サーキットブレーカは、

UL 489

の

7.1.4.2

項に定義されているとおり、「非

100%

定格」です。そのため、サーキットブレーカの定格値は、連続負荷と共に使用した場合、

80%

以下の負荷にする必要があります。ラインおよび負荷は逆にできます。

Bulletin 1489-M

サーキットブレーカは、ボトムフィードが可能です。

(13)

HACR

定格値

Bulletin1489-M

UL 489

の

6.7

項に定義された

HARC

（

Heating, Air Conditioning and Refrigeration:

暖房装置、空調機、および冷凍用機器）サーキットブレーカとして定格されており、このタイプのアプリケーションに使用することができます。

SWD

定格

Bulletin 1489-M

ブレーカ（

0.5

～

20A

）は、

SWD

（切換え負荷）として定格されており、蛍光灯照明用の負荷を最大電流と最大電圧まで切換えることができます。

Bulletin1489-M

UL 489

の

8.6

項に定義されているように、電流制限サーキットブレーカとして定格されています。

Bulletin 1489-M

製品ラインの特長は、従来のブレーカよりも短絡遮断をはるかに効果的に行なえることです。従来のサーキットブレーカでは、必要な短絡遮断時間は

AC

正弦波の半周期が約

1

回または

2

回でした。接点が開くと、電流レベルがゼロを通過するまで、アークは燃え続けます。アークは、接点間が十分にあいていないために再度点火します。アークが消えるまで流れる電流によって、漏電の

I

2

_t

値（通過エネルギー）に比例する熱が発生します。

Bulletin1489-M

装置は、保護されたコンポーネントを損傷する通過電流とエネルギーを大幅に減らすように設計されています。

Bulletin1489-M

には、フォルトの最初の半周期で短絡電流を遮断する機能があります。通過電流とエネルギーを制限すると、過電流の悪影響に対して保護を行ない、加熱、機械的損傷が起こることを防ぎます。人体および機器への危険を最小限とするために、規則的にシャットダウンが必要な場所では、フォルト発生または過負荷状態の回路に基づいた調整システムは、過電流状態に最も近い過電流保護デバイスだけの選択的な動作によって絶縁されます。ユーザは、この要件に適合するデバイスを選択する必要があります。参照: NEC240.12.CECも参照してください。 調整過電流保護 電流制限 ヒータの負荷、照明、およびその他の負荷保護

Bulletin1489-M

サーキットブレーカは、以下のガイドラインに定義された、ヒータの負荷、照明の負荷、およびその他の負荷に使用できます。

参照

: NEC

第

31

条および

UL 508A

。

CEC

および適合するカナダの規格も参照してください。これら両方の要因は、電流の

2

乗に比例しています。熱エネルギーは

RMS

値の

2

乗に比例し、磁力はピーク値の

2

乗に比例します。保護機能を行なうのに最も効率が良い方法は、通過エネルギーを大幅に制限することです。これにより、次の利点があります。

•

短絡箇所での損傷が大幅に減少します。

•

システムから故障したユニットを素早く電気的に切り離します。特に、電源バスの電圧が特定のレベル未満に降下したときに、それと並列に接続された電源をオフします。

•

小型サーキットブレーカ自体の磨耗が大幅に減少しましたつまり、より安全に遮断が行なえることを意味します。

•

短絡パス中のすべてのコンポーネントに対する、より優れた保護を提供します。

•

上流の保護デバイスと使用しているときは、選択可能な動作が幅広くなりますすべての接続された分岐に停電を引き起こす、フィーダラインの遮断によるやっかいなシャットダウンがなくなります）。

(14)

周囲温度によるディレーティング

基準温度 = 40 °C 温度ディレーティング、UL Bulletin 1489-M -25 -20 -10 0 10 20 30 40 50 55 0.5 0.6 0.6 0.6 0.6 0.6 0.5 0.5 0.5 0.5 0.5 1 1.2 1.2 1.2 1.1 1.1 1.1 1.0 1 1.0 0.9 1.6 2.0 2.0 1.9 1.8 1.8 1.7 1.7 1.6 1.5 1.5 2 2.5 2.4 2.4 2.3 2.2 2.1 2.1 2 1.9 1.9 3 3.7 3.7 3.6 3.4 3.3 3.2 3.1 3 2.9 2.8 4 5.0 4.9 4.7 4.6 4.4 4.3 4.1 4 3.9 3.8 5 6.2 6.1 5.9 5.7 5.6 5.4 5.2 5 4.8 4.7 6 7.4 7.3 7.1 6.9 6.7 6.4 6.2 6 5.8 5.7 7 8.7 8.6 8.3 8.0 7.8 7.5 7.3 7 6.7 6.6 8 9.9 9.8 9.5 9.2 8.9 8.6 8.3 8 7.7 7.6 10 12.4 12.2 11.9 11.5 11.1 10.7 10.4 10 9.6 9.4 13 16.1 15.9 15.4 14.9 14.4 14.0 13.5 13 12.5 12.3 15 18.6 18.3 17.8 17.2 16.7 16.1 15.6 15 14.4 14.2 16 19.8 19.6 19.0 18.4 17.8 17.2 16.6 16 15.4 15.1 20 24.8 24.4 23.7 23.0 22.2 21.5 20.7 20 19.3 18.9 25 31.0 30.6 29.6 28.7 27.8 26.9 25.9 25 24.1 23.6 30 37.2 36.7 35.6 34.4 33.3 32.2 31.1 30 28.9 28.3 32 39.7 39.1 37.9 36.7 35.6 34.4 33.2 32 30.8 30.2 35 43.4 42.8 41.5 40.2 38.9 37.6 36.3 35 33.7 33.1 40 49.6 48.9 47.4 45.9 44.4 43.0 41.5 40 38.5 37.8 50 62.0 61.1 59.3 57.4 55.6 53.7 51.9 50 48.2 47.2 60 74.4 73.3 71.1 68.9 66.7 64.4 62.2 60 57.8 56.7 63 78.2 77.0 74.7 72.3 70.0 67.7 65.3 63 60.7 59.5 電流定格 [A] 周囲温度（°C）基準温度 = 30 °C 温度ディレーティング、IEC Bulletin 1489-M -25 -20 -10 0 10 20 30 40 50 55 0.5 0.6 0.6 0.6 0.5 0.5 0.5 0.5 0.5 0.5 0.5 1 1.2 1.2 1.1 1.1 1.1 1.0 1 1.0 0.9 0.9 1.6 1.9 1.8 1.8 1.7 1.7 1.6 1.6 1.6 1.5 1.5 2 2.3 2.3 2.2 2.2 2.1 2.1 2 1.9 1.9 1.9 3 3.5 3.5 3.4 3.3 3.2 3.1 3 2.9 2.8 2.8 4 4.7 4.6 4.5 4.4 4.2 4.1 4 3.9 3.8 3.7 5 5.8 5.8 5.6 5.5 5.3 5.2 5 4.9 4.7 4.6 6 7.0 6.9 6.7 6.5 6.4 6.2 6 5.8 5.6 5.6 7 8.2 8.1 7.8 7.6 7.4 7.2 7 6.8 6.6 6.5 8 9.3 9.2 9.0 8.7 8.5 8.2 8 7.8 7.5 7.4 10 11.7 11.5 11.2 10.9 10.6 10.3 10 9.7 9.4 9.3 13 15.1 15.0 14.6 14.2 13.8 13.4 13 12.6 12.2 12.0 15 17.5 17.3 16.8 16.4 15.9 15.5 15 14.6 14.1 13.9 16 18.6 18.4 17.9 17.4 17.0 16.5 16 15.5 15.0 14.8 20 23.3 23.0 22.4 21.8 21.2 20.6 20 19.4 18.8 18.5 25 29.1 28.8 28.0 27.3 26.5 25.8 25 24.3 23.5 23.1 30 35.0 34.5 33.6 32.7 31.8 30.9 30 29.1 28.2 27.8 32 37.3 36.8 35.8 34.9 33.9 33.0 32 31.0 30.1 29.6 35 40.8 40.3 39.2 38.2 37.1 36.1 35 34.0 32.9 32.4 40 46.6 46.0 44.8 43.6 42.4 41.2 40 38.8 37.6 37.0 50 58.3 57.5 56.0 54.5 53.0 51.5 50 48.5 47.0 46.3 60 69.9 69.0 67.2 65.4 63.6 61.8 60 58.2 56.4 55.5 63 73.4 72.5 70.6 68.7 66.8 64.9 63 61.1 59.2 58.3 電流定格 [A] 周囲温度（°C）注：0°C未満で使用する場合は、結露のない状態で使用してください。0°C未満で使用する場合は、取扱いに注意してください。氷が存在する条件下では、装置の正しい動作は保証されていません。

UL 489/CSA C22.2 No.5

の規格に従って、

Bulletin1489-M

サーキットブレーカは

40°C

（

104°F

）の周囲温度での

RMS

電流で定格されています。この温度は、産業用エンクロージャの外部の周囲温度として使用されます。

40°C

（

104°F

）を超える周囲温度でサーキットブレーカを使用した場合、下の表を使用してサーキットブレーカをディレーティングさせます。

IEC60947-2

規格に適合する製品は、

30°C

の周囲温度に定格されています。異なる周囲温度での温度定格については、標準的な

IEC

アプリケーションに関する注意事項に従ってください。

(15)

トリップ特性

C

曲線 AC = トリップ曲線 （コールド状態から） トリップ時間 （秒） 複数の定格電流 I/In

D

(16)

トグルマウント 製品画像 製品説明 Cat. No. 1極MCB用ロックアウトアタッチメント 189-ALOA1 多極MCB用ロックアウトアタッチメント 189-ALOA2

アクセサリ

右側取付け 製品画像 製品説明

★‡ 接点規格認可 最大電流UL/CSA/電圧 IEC定格電流/電圧 Cat. No.

シャントトリップ C1 C2 UL 489 CSA 22.2 No.5 EN 60947-5-2 UL登録 CSA認可 CEマーク AC110～415V DC110～250V − 1489-AMST1 UL 489 CSA 22.2 No.5 EN 60947-5-2 UL登録 CSA認可 CEマーク AC/DC12～60V − 1489-AMST2 信号接点 1通常開/通常閉（1C.O.） UL 489 CSA 22.2 No.5 EN 60947-5-1 GB 14048.5 UL登録 CSA認可 CEマーク VDE認可 CCC認可 AC480Vのとき1A AC277Vのとき2A DC125Vのとき1.5A DC60Vのとき2A DC24Vのとき4A （AC-14）230Vのとき2A （AC-14）400Vのとき1A （DC-12）110Vのとき1.5A （DC-12）220Vのとき1A （DC-13）24Vのとき4A （DC-13）60Vのとき2A 1489-AMRS3 96 98 95 補助接点 1通常開/通常閉（1C.O.） UL 489 CSA 22.2 No.5 EN 60947-5-1 GB 14048.5 UL登録 CSA認可 CEマーク VDE認可 CCC認可 AC480Vのとき1A AC277Vのとき2A DC125Vのとき1.5A DC60Vのとき2A DC24Vのとき4A （AC-14）230Vのとき2A （AC-14）400Vのとき1A （DC-12）110Vのとき1.5A （DC-12）220Vのとき1A （DC-13）24Vのとき4A （DC-13）60Vのとき2A 1489-AMRA3 12 14 11 ★ 1489-Mごとに、最大で1つのシャントトリップ、2つの信号接点、または2つの補助接点を取付けることができます。 ‡ 1489-Mごとに、最大で3つのアクセサリを取付けることができます。シャントトリップは、1489-Mに最も近い場所に取付ける必要があります。次に信号接点を取付け、最後に補助接点を取付けます。可能な組合せおよび取付け手順については、当社または当社代理店までお問い合わせください。

(17)

アクセサリの概算寸法

注：寸法の単位はmm（インチ）です。寸法は製造目的では使用できません。 8.8mm （0.35インチ） 74mm （2.91インチ） 99mm （3.90インチ） 1489-AMRS3 17.5mm （0.69インチ） 74mm （2.91インチ） 99mm （3.90インチ） 64.2mm （2.53インチ） 1489-AMST1および1489-AMST2 8.8mm （0.35インチ） 74mm （2.91インチ） 99mm （3.90インチ）

(18)

注：バスバーを切断しないでください。同じ位相構成の任意の組合せで 最大3つのバスバーが許可されます。複数のバスバーは連続して取付ける必要があります。

1489-M

バス・バー・アクセサリ 説明 パッケージ 数量 Cat. No. ★ ターミナル電源フィード、35mm2 ₁₀ _1489-AMCLT35 専用電源フィード、50mm2 10 1489-AMCLT50D 保護シュラウド（未使用ピン用） 10 1489-AMCLPS ★ cULus、UL 508、EN 60947-1、CEマーク

1489-M

バスバー 位相 ピン数 サーキット ブレーカ数 パッケージ 数量 Cat. No. ★‡ 1相 6 6 10 1489-AMCL106 12 12 10 1489-AMCL112 18 18 10 1489-AMCL118 2相 6 3 10 1489-AMCL206 12 6 10 1489-AMCL212 18 9 10 1489-AMCL218 3相 6 2 10 1489-AMCL306 12 4 10 1489-AMCL312 18 6 10 1489-AMCL318 ★ cULus、UL 508、EN 60947-1、CEマーク ‡ 最大3つのバスバーが許可されます

バスバー

AWG lb-in Nm 14 12-8 6-2 21 25 36 2.3 2.8 4.0 Z2 1489-M3... 1489-AMCLPS 4mm 1489-AMCLT50D 1489-AMCLT35

(19)

バスバーの概算寸法

1

相バスバー 1489-AMCL118 32.5mm （1.28インチ） 15.5mm （0.61インチ） 46mm （1.81インチ） 1.5mm （0.06インチ） 310.2mm （12.21インチ） 17 x 17.6mm = 299.2mm （17 x 0.69インチ = 11.78インチ） 5 99mm （3.90インチ） 17.6mm （0.69インチ） _{5 x 17.6mm = 88mm} （5 x 0.69インチ = 3.46インチ） 5mm （0.19インチ） 204.6mm （8.06インチ） 11 x 17.6mm = 193.6mm （11 x 0.69インチ = 7.62インチ） 17.6mm （0.69インチ） 5mm （0.19インチ） 17.6mm （0.69インチ） 5mm （0.19インチ） 1489-AMCL112 1489-AMCL106

(20)

2

相バスバー 5 32.5mm （1.28インチ） 15.5mm （0.61インチ） 46mm （1.81インチ） 1.5mm （0.06インチ） 17 x 17.6mm = 299.2mm （17 x 0.69インチ = 11.78インチ） 99mm （3.90インチ） 17.6mm （0.69インチ） _{5 x 17.6mm = 88mm} （5 x 0.69インチ = 3.46インチ） 5mm （0.19インチ） 204.6mm （8.06インチ） 17.6mm （0.69インチ） 5mm （0.19インチ） 5mm （0.19インチ） 310.2mm （12.21インチ） 11 x 17.6mm = 193.6mm （11 x 0.69インチ = 7.62インチ） 17.6mm （0.69インチ） 1489-AMCL218

バスバーの概算寸法

注：寸法の単位はmm（インチ）です。寸法は製造目的では使用できません。 1489-AMCL206 1489-AMCL212

(21)

3

相バスバー 32.5mm （1.28インチ 15.5mm （0.61インチ） 46mm （1.81インチ） 1.5mm （0.06インチ） 17 x 17.6mm = 299.2mm （17 x 0.69インチ = 11.78インチ） 99mm （3.90インチ） 17.6mm （0.69インチ） _{5 x 17.6mm = 88mm} （5 x 0.69インチ = 3.46インチ） 5mm （0.19インチ） 204.6mm （8.06インチ） 17.6mm （0.69インチ） 5mm （0.19インチ） 5mm （0.19インチ） 310.2mm （12.21インチ） 11 x 17.6mm = 193.6mm （11 x 0.69インチ = 7.62インチ） 17.6mm （0.69インチ） 1489-AMCL318 1489-AMCL306 1489-AMCL312

バスバーの概算寸法

(22)

14mm （0.55 インチ） 6mm （0.23 インチ） 72.1mm （2.84 インチ） 16.2mm （0.64 インチ） 3mm （0.12 インチ） 31.1mm （1.22 インチ） 1489-AMCLT35 17.8mm （0.70 インチ） 28.8mm （1.13 インチ） 51mm （2.0 インチ） 17.6mm （0.69 インチ） 4mm （0.15 インチ） 12.6mm （0.50 インチ） 6mm （0.23 インチ） 31.2mm （1.23 インチ） 1489-AMCLT50D 13mm （0.51 インチ） 7mm （0.28インチ） 48.2mm （1.9 インチ） 17.8mm （0.70 インチ） 2 X 17.6mm = 35.2mm （2 x 0.69 インチ = 1.39 インチ） 16mm （0.63 インチ） 24mm （0.94 インチ） 3.6mm （0.14 インチ） 17.6mm （0.69 インチ） 1489-AMCLPS

バス・バー・アクセサリの概算寸法

(23)

特長

•

電流制限

•

迅速な遮断時間

•

既存の装置を簡単にアップグレードして、底面取付け用補助接点オプションを使用した補助装置の組込みが可能。

DIN

レールのスペースは不要。

• 40°C

のキャリブレーション温度（

UL/CSA

）で、

508A

産業用制御盤の取付け用にディレーティングを行なう必要性がなくなる。

•

同一のサーキットブレーカに最大

6

台のアクセサリの装着が可能

•

やっかいなトリップを防ぐ、優れた衝撃抵抗性と振動抵抗性

•

デュアル端子により、

2

本のワイヤ、またはワイヤとバスバーの接続が可能（自己宣言）

•

締付け時でも、端子開口部にワイヤを誘導して配線ミスを防止する端子設計

•

入力と負荷を逆にして接続可能 1492-SP補助プロテクタ 定格電圧 UL/CSA: 最大480Y/AC277V IEC: Ue AC230/400V 遮断容量 UL/CSA:5～10kA IEC:15kA 定格電流 0.5～63A 極 1、2、3、1+N、3+N トリップ曲線 B、C、D 規格への準拠 UL 1077 CSA C22.2 No.235 EN 60947-2 GB 14048.2 認可 UL認可★ CSA認可 CEマーク CCC認可多様な右、左取付けに対応し、省スペースの底面取付けスクラッチ耐性、耐溶剤性印刷認可マークは見やすいドーム上 DINレール取付け用 IP20フィンガーセーフ設計（全面）配線ミスを防ぐ端子設計デュアル端子は、配線/バスバーの柔軟性と接続の信頼性を高めるための両側からのクランプを提供インジケータウィンドウは接点状態表示赤: 閉じた状態; 緑: 開いた状態

Bulletin1492-SP

熱磁気補助プロテクタは、分岐回路保護機器がすでに付いているか、または必要とされていない機器の過電流保護を行ないます。

IEC

規格準拠の小型サーキットブレーカでもあります。この補助プロテクタは、極種類、定格電流、およびトリップ曲線に関して幅広い製品ラインがあり、利用者のアプリケーションの適切な保護レベルに適合します。パネル組立て、さまざまなタイプの左側取付け用アクセサリや、右側取付け用アクセサリ、省スペースな底面取付け用アクセサリ、およびメンテナンス時の安全を確保するためのロックアウトアタッチメントに便利で、

UL 508

登録されたバスバーと一緒に使用できます。

(24)

1492

- SPM

1 C

010 -

N

a

b

c

d

e

a

電圧種類 コード 説明 SPM AC補助プロテクタ

b

極 コード 説明 1 1極 2 2極 3 3極

c

トリップ曲線 コード トリップ曲線 B トリップ曲線B C トリップ曲線C D トリップ曲線D

d

定格電流（In） コード 電流[A] 005 0.5 010 1 020 2 030 3 040 4 050 5 060 6 070 7 080 8 100 10 130 13 150 15 160 16 200 20 250 25 300 30 320 32 400 40 500 50 630 63

e

+ニュートラル（1+Nおよび3+N構成で使用可能） コード 説明空欄 N +ニュートラル

カタログ番号の説明

注：このセクションでの例は、参照のためにのみ示します。この基本説明は製品選択には使用しないでください。有効なカタログ番号を表示していないものがある場合があります。

(25)

製品選択

1

極補助プロテクタ 製品画像/配線図 定格連続電流（_In）[A] トリップ曲線B 抵抗性または弱誘導性 3～5_In Cat. No. トリップ曲線C 誘導性 5～10_In Cat. No. トリップ曲線D 高誘導性 10～20_In Cat. No. 0.5 1492-SPM1B005 1492-SPM1C005 1492-SPM1D005 1 1492-SPM1B010 1492-SPM1C010 1492-SPM1D010 2 1492-SPM1B020 1492-SPM1C020 1492-SPM1D020 3 1492-SPM1B030 1492-SPM1C030 1492-SPM1D030 4 1492-SPM1B040 1492-SPM1C040 1492-SPM1D040 5 1492-SPM1B050 1492-SPM1C050 1492-SPM1D050 6 1492-SPM1B060 1492-SPM1C060 1492-SPM1D060 7 1492-SPM1B070 1492-SPM1C070 1492-SPM1D070 8 1492-SPM1B080 1492-SPM1C080 1492-SPM1D080 10 1492-SPM1B100 1492-SPM1C100 1492-SPM1D100 13 1492-SPM1B130 1492-SPM1C130 1492-SPM1D130 15 1492-SPM1B150 1492-SPM1C150 1492-SPM1D150 16 1492-SPM1B160 1492-SPM1C160 1492-SPM1D160 20 1492-SPM1B200 1492-SPM1C200 1492-SPM1D200 25 1492-SPM1B250 1492-SPM1C250 1492-SPM1D250 1 1極 2 30 1492-SPM1B300 1492-SPM1C300 1492-SPM1D300 32 1492-SPM1B320 1492-SPM1C320 1492-SPM1D320 40 1492-SPM1B400 1492-SPM1C400 1492-SPM1D400 50 1492-SPM1B500 1492-SPM1C500 1492-SPM1D500 63 1492-SPM1B630 1492-SPM1C630 1492-SPM1D630

(26)

1

極

+

ニュートラル補助プロテクタ★ 製品画像/配線図 定格連続電流（_In）[A] トリップ曲線B 抵抗性または弱誘導性 3～5_In Cat. No. トリップ曲線C 誘導性 5～10_In Cat. No. トリップ曲線D 高誘導性 10～20_In Cat. No. 0.5 1492-SPM1B005-N 1492-SPM1C005-N 1492-SPM1D005-N 1 1492-SPM1B010-N 1492-SPM1C010-N 1492-SPM1D010-N 2 1492-SPM1B020-N 1492-SPM1C020-N 1492-SPM1D020-N 3 1492-SPM1B030-N 1492-SPM1C030-N 1492-SPM1D030-N 4 1492-SPM1B040-N 1492-SPM1C040-N 1492-SPM1D040-N 5 1492-SPM1B050-N 1492-SPM1C050-N 1492-SPM1D050-N 6 1492-SPM1B060-N 1492-SPM1C060-N 1492-SPM1D060-N 7 1492-SPM1B070-N 1492-SPM1C070-N 1492-SPM1D070-N 8 1492-SPM1B080-N 1492-SPM1C080-N 1492-SPM1D080-N 10 1492-SPM1B100-N 1492-SPM1C100-N 1492-SPM1D100-N 13 1492-SPM1B130-N 1492-SPM1C130-N 1492-SPM1D130-N 15 1492-SPM1B150-N 1492-SPM1C150-N 1492-SPM1D150-N 16 1492-SPM1B160-N 1492-SPM1C160-N 1492-SPM1D160-N 20 1492-SPM1B200-N 1492-SPM1C200-N 1492-SPM1D200-N 25 1492-SPM1B250-N 1492-SPM1C250-N 1492-SPM1D250-N 1 N N 2 1極 +N 30 1492-SPM1B300-N 1492-SPM1C300-N 1492-SPM1D300-N 32 1492-SPM1B320-N 1492-SPM1C320-N 1492-SPM1D320-N 40 1492-SPM1B400-N 1492-SPM1C400-N 1492-SPM1D400-N 50 1492-SPM1B500-N 1492-SPM1C500-N 1492-SPM1D500-N 63 1492-SPM1B630-N 1492-SPM1C630-N 1492-SPM1D630-N ★ 1+N構成はULまたはCSA認可されていません。

製品選択

(27)

2

極補助プロテクタ 製品画像/配線図 定格連続電流（_In）[A] トリップ曲線B 抵抗性または弱誘導性 3～5_In Cat. No. トリップ曲線C 誘導性 5～10_In Cat. No. トリップ曲線D 高誘導性 10～20_In Cat. No. 0.5 1492-SPM2B005 1492-SPM2C005 1492-SPM2D005 1 1492-SPM2B010 1492-SPM2C010 1492-SPM2D010 2 1492-SPM2B020 1492-SPM2C020 1492-SPM2D020 3 1492-SPM2B030 1492-SPM2C030 1492-SPM2D030 4 1492-SPM2B040 1492-SPM2C040 1492-SPM2D040 5 1492-SPM2B050 1492-SPM2C050 1492-SPM2D050 6 1492-SPM2B060 1492-SPM2C060 1492-SPM2D060 7 1492-SPM2B070 1492-SPM2C070 1492-SPM2D070 8 1492-SPM2B080 1492-SPM2C080 1492-SPM2D080 10 1492-SPM2B100 1492-SPM2C100 1492-SPM2D100 13 1492-SPM2B130 1492-SPM2C130 1492-SPM2D130 15 1492-SPM2B150 1492-SPM2C150 1492-SPM2D150 16 1492-SPM2B160 1492-SPM2C160 1492-SPM2D160 20 1492-SPM2B200 1492-SPM2C200 1492-SPM2D200 25 1492-SPM2B250 1492-SPM2C250 1492-SPM2D250 1 3 4 2 2極 30 1492-SPM2B300 1492-SPM2C300 1492-SPM2D300 32 1492-SPM2B320 1492-SPM2C320 1492-SPM2D320 40 1492-SPM2B400 1492-SPM2C400 1492-SPM2D400 50 1492-SPM2B500 1492-SPM2C500 1492-SPM2D500 63 1492-SPM2B630 1492-SPM2C630 1492-SPM2D630

製品選択

(28)

3

極補助プロテクタ 製品画像/配線図 定格連続電流（_In）[A] トリップ曲線B 抵抗性または弱誘導性 3～5_In Cat. No. トリップ曲線C 誘導性 5～10_In Cat. No. トリップ曲線D 高誘導性 10～20_In Cat. No. 0.5 1492-SPM3B005 1492-SPM3C005 1492-SPM3D005 1 1492-SPM3B010 1492-SPM3C010 1492-SPM3D010 2 1492-SPM3B020 1492-SPM3C020 1492-SPM3D020 3 1492-SPM3B030 1492-SPM3C030 1492-SPM3D030 4 1492-SPM3B040 1492-SPM3C040 1492-SPM3D040 5 1492-SPM3B050 1492-SPM3C050 1492-SPM3D050 6 1492-SPM3B060 1492-SPM3C060 1492-SPM3D060 7 1492-SPM3B070 1492-SPM3C070 1492-SPM3D070 8 1492-SPM3B080 1492-SPM3C080 1492-SPM3D080 10 1492-SPM3B100 1492-SPM3C100 1492-SPM3D100 13 1492-SPM3B130 1492-SPM3C130 1492-SPM3D130 15 1492-SPM3B150 1492-SPM3C150 1492-SPM3D150 16 1492-SPM3B160 1492-SPM3C160 1492-SPM3D160 20 1492-SPM3B200 1492-SPM3C200 1492-SPM3D200 25 1492-SPM3B250 1492-SPM3C250 1492-SPM3D250 1 3 5 4 6 2 3極 30 1492-SPM3B300 1492-SPM3C300 1492-SPM3D300 32 1492-SPM3B320 1492-SPM3C320 1492-SPM3D320 40 1492-SPM3B400 1492-SPM3C400 1492-SPM3D400 50 1492-SPM3B500 1492-SPM3C500 1492-SPM3D500 63 1492-SPM3B630 1492-SPM3C630 1492-SPM3D630

製品選択

(29)

3

極

+

ニュートラル補助プロテクタ★ 製品画像/配線図 定格連続電流（_In）[A] トリップ曲線B 抵抗性または弱誘導性 3～5_In Cat. No. トリップ曲線C 誘導性 5～10_In Cat. No. トリップ曲線D 高誘導性 10～20_In Cat. No. 0.5 1492-SPM3B005-N 1492-SPM3C005-N 1492-SPM3D005-N 1 1492-SPM3B010-N 1492-SPM3C010-N 1492-SPM3D010-N 2 1492-SPM3B020-N 1492-SPM3C020-N 1492-SPM3D020-N 3 1492-SPM3B030-N 1492-SPM3C030-N 1492-SPM3D030-N 4 1492-SPM3B040-N 1492-SPM3C040-N 1492-SPM3D040-N 5 1492-SPM3B050-N 1492-SPM3C050-N 1492-SPM3D050-N 6 1492-SPM3B060-N 1492-SPM3C060-N 1492-SPM3D060-N 7 1492-SPM3B070-N 1492-SPM3C070-N 1492-SPM3D070-N 8 1492-SPM3B080-N 1492-SPM3C080-N 1492-SPM3D080-N 10 1492-SPM3B100-N 1492-SPM3C100-N 1492-SPM3D100-N 13 1492-SPM3B130-N 1492-SPM3C130-N 1492-SPM3D130-N 15 1492-SPM3B150-N 1492-SPM3C150-N 1492-SPM3D150-N 16 1492-SPM3B160-N 1492-SPM3C160-N 1492-SPM3D160-N 20 1492-SPM3B200-N 1492-SPM3C200-N 1492-SPM3D200-N 25 1492-SPM3B250-N 1492-SPM3C250-N 1492-SPM3D250-N 1 3 5 N N 4 6 3極 + N 2 30 1492-SPM3B300-N 1492-SPM3C300-N 1492-SPM3D300-N 32 1492-SPM3B320-N 1492-SPM3C320-N 1492-SPM3D320-N 40 1492-SPM3B400-N 1492-SPM3C400-N 1492-SPM3D400-N 50 1492-SPM3B500-N 1492-SPM3C500-N 1492-SPM3D500-N 63 1492-SPM3B630-N 1492-SPM3C630-N 1492-SPM3D630-N ★ 3+N構成はULまたはCSA認可されていません。

製品選択

(30)

電気定格

極 1、2、3、1+N、3+N

トリップ特性 B、C、D

定格電流（In） 0.5～63A

定格周波数（f） 50/60Hz

IEC/EN 60664-1による定格絶縁電圧Ui AC250V（位相接地）、 AC440V（位相間）過電圧カテゴリ III 汚染度 3 UL/CSAに従ったデータ 定格電圧 1極 AC AC277V DC DC48V 2極 AC 480Y/AC277V DC DC96V 3極 AC 480Y/AC277V UL 1077に従った定格遮断容量 ≤ 32 A: 10kA_（AC）_{; 0.5～63A: 10kA}（AC）; > 32 A: 5kA_（DC）

アプリケーション汎用補助プロテクタ; アプリケーションコード: TC1、OL0、SC: U2（AC）、 SC: U2（DC）、FW3 ♣ トリップ特性に関する基準温度 40°C 電気的耐久性 6000動作（AC）、_{1サイクル（1秒} 6000動作（DC） −ON、9秒−OFF） IEC/EN 60947-2に従ったデータ 定格動作電圧（_Ue） 1極、1+N AC230V 2極、3極、 3+N AC400V 最高供給電圧または使用電圧（_Umax） AC 1極、1+N AC253V 2極、3極、 3+N AC440V DC★ 1極 DC48V 2極 DC96V 最小動作電圧 AC/DC12V 定格超限流短絡ブレーキ容量（_Icu） 15kA 定格サービス短絡ブレーキ容量（_Ics） ≤ 40 A: 11.25kA > 40A: 7.5kA 定格インパルス抵抗電圧Uimp.（1.2/50µsec） 4kV （テスト電圧：平均海面で6.2kV、 2000mで5kV）誘電性テスト電圧 2kV （50/60Hz、1分）トリップ特性に関する基準温度 30°C 電気的耐久性

1サイクル（2秒−ON、13秒-OFF、_{In ≤ 32A}）、 1サイクル（2秒−ON、28秒−OFF、_{In > 32A}）

In < 30A: 20,000動作（AC） In ≥ 30A: 10,000動作（AC） 1000動作（DC） ★ IEC DC定格（自己宣言） ♣2極/3極1極負荷: TC2。

仕様

機械的データ ハウジング絶縁体グループII、RAL 7035 インジケータウィンドウ赤色ON /緑色OFF EN 60529に従った保護等級カバー付きエンクロージャでIP20、IP40 機械的耐久性 20,000動作 IEC/EN 60068-2-27に従った衝撃に対する抵抗 25g− 2衝撃- 13msec IEC/EN 60068-2-6に従った振動に対する抵抗 0.8インチの負荷、5～150～5Hzで 5g− 20サイクル環境 IEC/EN 60068-2-30に従った環境条件（高温湿潤） 55 °C/90～96%および25°C/95～100%で 28サイクル周囲温度_∆ -25～+55 °C 保管温度 -40～+70 °C 取付け 端子デュアル端子導線の断面（上下）単線、標準♦ mm2 35/35mm2 柔軟 mm 2 _25/25mm2 AWG 18～4AWG バスバーの断面（上下） mm 2 _10/10mm2 AWG 14～8AWG 締付けトルク Nm 2.8Nm インチポンド AWG 18～16: 8.85インチポンド AWG 14～10: 17.7インチポンド AWG 8～4: 39.8インチポンドドライバー 2番プラスドライバー取付け DINレール（EN 60715、35mm）、ファストクリップ付き取付け位置すべての場所電源オプション 概算寸法および重量 極の寸法（HxDxW） 88x69x17.5mm 極の重量 115g（4.1オンス） 補助エレメントとの組合せ 補助接点 Yes 信号接点 Yes シャントトリップ Yes ♦35mm_{（自己宣言）、}2 _IEC/EN_{認可に含まれない。} ∆周囲温度によるディレーティング表を参照してください。

(31)

概算寸法

電流による電力損失 定格電流[A] 極当たりの 電力損失[W] 定格電流[A] 極当たりの 電力損失[W] 0.5 1.4 13 2.3 1 1.4 15 2.4 2 1.8 16 2.5 3 1.6 20 2.5 4 1.8 25 3.2 5 1.9 30 3.5 6 2.0 32 3.7 7 1.1 40 4.5 8 1.5 50 4.5 10 2.1 63 5.4 88mm （3.46インチ） 17.5mm （0.69インチ） 70mm （ 2.8インチ） 35mm （1.4インチ）（2.053mmインチ） 88mm （3.46インチ） 69mm （2.7インチ） 75mm （3.0インチ） 67mm （2.6インチ） 74mm （2.9インチ） 1極 2極、3極、4極 2極 3極 1極 4極

(32)

周囲温度によるディレーティング

基準温度 = 40 °C 温度ディレーティング、UL Bulletin 1492-SP -25 -20 -10 0 10 20 30 40 50 55 0.5 0.6 0.6 0.6 0.6 0.6 0.5 0.5 0.5 0.5 0.5 1 1.2 1.2 1.2 1.1 1.1 1.1 1.0 1 1.0 0.9 2 2.5 2.4 2.4 2.3 2.2 2.1 2.1 2 1.9 1.9 3 3.7 3.7 3.6 3.4 3.3 3.2 3.1 3 2.9 2.8 4 5.0 4.9 4.7 4.6 4.4 4.3 4.1 4 3.9 3.8 5 6.2 6.1 5.9 5.7 5.6 5.4 5.2 5 4.8 4.7 6 7.4 7.3 7.1 6.9 6.7 6.4 6.2 6 5.8 5.7 7 8.7 8.6 8.3 8.0 7.8 7.5 7.3 7 6.7 6.6 8 9.9 9.8 9.5 9.2 8.9 8.6 8.3 8 7.7 7.6 10 12.4 12.2 11.9 11.5 11.1 10.7 10.4 10 9.6 9.4 13 16.1 15.9 15.4 14.9 14.4 14.0 13.5 13 12.5 12.3 15 18.6 18.3 17.8 17.2 16.7 16.1 15.6 15 14.4 14.2 16 19.8 19.6 19.0 18.4 17.8 17.2 16.6 16 15.4 15.1 20 24.8 24.4 23.7 23.0 22.2 21.5 20.7 20 19.3 18.9 25 31.0 30.6 29.6 28.7 27.8 26.9 25.9 25 24.1 23.6 30 37.2 36.7 35.6 34.4 33.3 32.2 31.1 30 28.9 28.3 32 39.7 39.1 37.9 36.7 35.6 34.4 33.2 32 30.8 30.2 40 49.6 48.9 47.4 45.9 44.4 43.0 41.5 40 38.5 37.8 50 62.0 61.1 59.3 57.4 55.6 53.7 51.9 50 48.2 47.2 63 78.2 77.0 74.7 72.3 70.0 67.7 65.3 63 60.7 59.5 電流定格 [A] 周囲温度（°C）基準温度 = 30 °C 温度ディレーティング、IEC Bulletin 1492-SP -25 -20 -10 0 10 20 30 40 50 55 0.5 0.6 0.6 0.6 0.5 0.5 0.5 0.5 0.5 0.5 0.5 1 1.2 1.2 1.1 1.1 1.1 1.0 1 1.0 0.9 0.9 2 2.3 2.3 2.2 2.2 2.1 2.1 2 1.9 1.9 1.9 3 3.5 3.5 3.4 3.3 3.2 3.1 3 2.9 2.8 2.8 4 4.7 4.6 4.5 4.4 4.2 4.1 4 3.9 3.8 3.7 5 5.8 5.8 5.6 5.5 5.3 5.2 5 4.9 4.7 4.6 6 7.0 6.9 6.7 6.5 6.4 6.2 6 5.8 5.6 5.6 7 8.2 8.1 7.8 7.6 7.4 7.2 7 6.8 6.6 6.5 8 9.3 9.2 9.0 8.7 8.5 8.2 8 7.8 7.5 7.4 10 11.7 11.5 11.2 10.9 10.6 10.3 10 9.7 9.4 9.3 13 15.1 15.0 14.6 14.2 13.8 13.4 13 12.6 12.2 12.0 15 17.5 17.3 16.8 16.4 15.9 15.5 15 14.6 14.1 13.9 16 18.6 18.4 17.9 17.4 17.0 16.5 16 15.5 15.0 14.8 20 23.3 23.0 22.4 21.8 21.2 20.6 20 19.4 18.8 18.5 25 29.1 28.8 28.0 27.3 26.5 25.8 25 24.3 23.5 23.1 30 35.0 34.5 33.6 32.7 31.8 30.9 30 29.1 28.2 27.8 32 37.3 36.8 35.8 34.9 33.9 33.0 32 31.0 30.1 29.6 40 46.6 46.0 44.8 43.6 42.4 41.2 40 38.8 37.6 37.0 50 58.3 57.5 56.0 54.5 53.0 51.5 50 48.5 47.0 46.3 63 73.4 72.5 70.6 68.7 66.8 64.9 63 61.1 59.2 58.3 周囲温度（°C）電流定格 [A] 注：00°C未満で使用する場合は、結露のない状態で使用してください。0°C未満で使用する場合は、取扱いに注意してください。氷が存在する条件下では、装置の正しい動作は保証されていません。

(33)

トリップ特性

B

曲線 = トリップ曲線 （コールド状態から） トリップ時間（秒） 複数の定格電流 I/In AC

B

および

C

曲線

−AC230/400V

通過エネルギー 通過エネルギー i 2t/ A 2s 短絡電流 Ik/kA 通過エネルギー i 2t/ A 2s 短絡電流 Ik/kA

(34)

B

および

C

曲線

−AC230/400V

通過エネルギー 通過エネルギー i 2t/ A 2s 短絡電流 Ik/kA 通過エネルギー i 2t/ A 2s 短絡電流 Ik/kA

C

トリップ特性

(35)

D

曲線

−AC230/400V

通過エネルギー 通過エネルギー i 2t/ A 2s 短絡電流 Ik/kA 通過エネルギー i 2t/ A 2s 短絡電流 Ik/kA

トリップ特性

(36)

アクセサリ

右側取付け

製品画像

製品説明

‡ ★∆ 接点規格認可 最大電流UL/CSA/電圧 IEC定格電流/電圧 Cat. No.

シャントトリップ C1 C2 UL 1077 CSA 22.2 No.235 UL登録 CSA認可 CEマーク AC110～415V DC110～250V AC110～415V DC110～250V 189-AST1 UL 1077 CSA 22.2 No.235 UL登録 CSA認可 CEマーク 12～60V AC/DC 12～60V AC/DC 189-AST2 補助/信号接点 1通常開/通常閉（1C.O.） UL 1077 CSA 22.2 No.235 EN 60947-5-1 GB 14048.5 UL登録 CSA認可 CEマーク VDE認可 CCC認可 AC480Vのとき1A AC277Vのとき2A DC125Vのとき1.5A DC60Vのとき2A DC24Vのとき4A （AC-14）230Vのとき2A （AC-14）400Vのとき1A （DC-12）110Vのとき1.5A （DC-12）220Vのとき1A （DC-13）24Vのとき4A （DC-13）60Vのとき2A 189-ASCR3 96 98 95 補助接点 1通常開/通常閉（1C.O.） _{UL 1077} CSA 22.2 No.235 EN 60947-5-1 GB 14048.5 UL登録 CSA認可 CEマーク VDE認可 CCC認可 AC480Vのとき1A AC277Vのとき2A DC125Vのとき1.5A DC60Vのとき2A DC24Vのとき4A （AC-14）230Vのとき2A （AC-14）400Vのとき1A （DC-12）110Vのとき1.5A （DC-12）220Vのとき1A （DC-13）24Vのとき4A （DC-13）60Vのとき2A 189-AR3 1- 2- 3-- 4 - 1 - 2 1通常開+1通常閉 UL 1077 CSA 22.2 No.235 EN 60947-5-1 GB 14048.5 UL登録 CSA認可 CEマーク VDE認可 CCC認可 AC400Vのとき1A AC230Vのとき2A DC50Vのとき1A DC30Vのとき2A （AC-14）230Vのとき2A （AC-14）400Vのとき1A （DC-12）30Vのとき2A （DC-12）50Vのとき1A （DC-13）30Vのとき2A （DC-13）50Vのとき1A 189-AR11 -1 -2 -3 -4 1 2 -2通常閉（N.C.） UL 1077 CSA 22.2 No.235 EN 60947-5-1 GB 14048.5 UL登録 CSA認可 CEマーク VDE認可 CCC認可 AC400Vのとき1A AC230Vのとき2A DC50Vのとき1A DC30Vのとき2A （AC-14）230Vのとき2A （AC-14）400Vのとき1A （DC-12）30Vのとき2A （DC-12）50Vのとき1A （DC-13）30Vのとき2A （DC-13）50Vのとき1A 189-AR02 1 2 --1 - 2 - 1 -2 2通常開（N.O.） UL 1077 CSA 22.2 No.235 EN 60947-5-1 GB 14048.5 UL登録 CSA認可 CEマーク VDE認可 CCC認可 AC400Vのとき1A AC230Vのとき2A DC50Vのとき1A DC30Vのとき2A （AC-14）230Vのとき2A （AC-14）400Vのとき1A （DC-12）30Vのとき2A （DC-12）50Vのとき1A （DC-13）30Vのとき2A （DC-13）50Vのとき1A 189-AR20 -3 -3 -4 1 2 --4

‡ 1492-SPに従って、最大で1つのC.O.タイプの信号接点と2つのC.O.タイプの補助接点、または3つのC.O.タイプの補助接点を、1つのシャントトリップを使って、または使わずに取付けることができます。

(37)

左側取付け

製品画像

製品説明

★ 接点規格認可 最大電流UL/CSA/電圧 IEC定格電流/電圧 Cat. No.

補助接点 1通常開+1通常閉 EN 60947-5-1 CEマーク − （AC-14）230Vのとき2A （AC-14）400Vのとき1A （DC-12）110Vのとき1.5A （DC-12）220Vのとき1A （DC-13）24Vのとき4A （DC-13）60Vのとき2A 189-AL11 22 21 13 14 2通常閉（N.C.） EN 60947-5-1 CEマーク − （AC-14）230Vのとき2A （AC-14）400Vのとき1A （DC-12）110Vのとき1.5A （DC-12）220Vのとき1A （DC-13）24Vのとき4A （DC-13）60Vのとき2A 189-AL02 22 21 11 12 2通常開（N.O.） EN 60947-5-1 CEマーク − （AC-14）230Vのとき2A （AC-14）400Vのとき1A （DC-12）110Vのとき1.5A （DC-12）220Vのとき1A （DC-13）24Vのとき4A （DC-13）60Vのとき2A 189-AL20 24 23 13 14 ★ 1492-SPごとに、1つの左側取付け用補助接点のみ取付けることができます。 底面取付け 製品画像 製品説明 ∆ 接点規格 認可‡ UL/CSA

最大電流/電圧 IEC定格電流/電圧 Cat. No.

補助接点 1通常閉（N.C.） UL 1077 CSA C22.2 No.235 EN 60947-5-1 GB 14048.5 UL登録 CSA認可 CEマーク CCC認可 AC230Vのとき2A DC50Vのとき2A （AC-14）230Vのとき2A （DC-12）30Vのとき2A （DC-12）50Vのとき1A （DC-13）30Vのとき2A （DC-13）50Vのとき1A 189-AB01 m2 m1 m 1通常開（N.O.） UL 1077 CSA C22.2 No.235 EN 60947-5-1 GB 14048.5 UL登録 CSA認可 CEマーク CCC認可 AC230Vのとき2A DC50Vのとき2A （AC-14）230Vのとき2A （DC-12）30Vのとき2A （DC-12）50Vのとき1A （DC-13）30Vのとき2A （DC-13）50Vのとき1A 189-AB10 m4 m3 m ∆ 1492-SPごとに、1つの底面取付け用補助接点のみが取付けることができます。 ‡ 底面取付け用補助接点には、製品取付け用のシートとパッケージにCEマークが表示されています。ただし、製品自身には表示されていません。 トグルマウント 製品画像 製品説明 Cat. No.

アクセサリ

(38)

注：寸法の単位はmm（インチ）です。寸法は製造目的では使用できません。 85mm （3.35インチ） 8.8mm （0.35インチ） 74mm （2.91インチ） 189-ASCR3 85mm （3.35インチ） 8.8mm （0.35インチ） 74mm （2.91インチ） 189-AR3

アクセサリの概算寸法

88mm （3.46 インチ） 73.3mm （2.86 インチ） 189-AST1および189-AST2 17.5mm （0.69 インチ）

(39)

189-AR11、189-AR02、189-AR20 85mm （3.35インチ） 8.8mm （0.35インチ） 74mm （2.91インチ） 8.8mm （0.35インチ） 64.2 （2.53インチ） 85mm （3.35インチ）

189-AL11、189-AL02、および189-AL20

46.4mm （1.83インチ） 34.8mm （1.37インチ） 42.4mm （1.67インチ） 注：寸法の単位はmm（インチ）です。寸法は製造目的では使用できません。

アクセサリの概算寸法

(40)

1492-SP

バス・バー・アクセサリ 説明 パッケー ジ数量 Cat. No. ★ ターミナル電源フィード、35mm2_{、オフセットラグ} ₁₀ _1492-AAT1 ターミナル電源フィード、35mm2_{、ストレートラグ} ₁₀ _1492-AAT1S ターミナル電源フィード、35mm2_{、オフセットラグ、薄型} ₁₀ _1492-AAT1LP 専用電源フィード、50mm2 ₁₀ _1492-AAT2 1相バスバー用エンドカバー 10 1492-A1E 2相または3相バスバー用エンドカバー 10 1492-AME 未使用ピン用保護シュラウド 10 1492-AAP ★ cULus、UL508、EN 60947-1、CEマーク

1492-SP

バスバー 説明ピン 定格電流 [A] ‡ パッケージ数量 Cat. No. ★ 1相 57 100A 1 1492-A1B1 57 80A 1 1492-A1B8 1相（補助接点付き） 37 100A 1 1492-A1B1H 37 80A 1 1492-A1B8H 2相 56 100A 1 1492-A2B1 56 80A 1 1492-A2B8 2相（補助接点付き） 46 100A 1 1492-A2B1H 46 80A 1 1492-A2B8H 3相 57 100A 1 1492-A3B1 57 80A 1 1492-A3B8 3相（補助接点付き） 48 100A 1 1492-A3B1H 48 80A 1 1492-A3B8H ★ cULus、UL508、EN 60947-1、CEマーク ‡ フィーダ端子とバスバーの配電については以下の図を参照してください。 フィーダ端子とバスバーの配電 S1 S2 S3 ls < 80∼A S4 Sn Ie = ls< 80 A / Ø 80 A 1492-A1B8... 1492-A2B8... 1492-A3B8... エンド送り S1 S2 S3 lsL < 80 A / Ø Sn Sn S3 S2 S1 lsR < 80 A / Ø Ie = lsL + IsR < 80 A / Ø 他の送り S1 S2 S3 lsL < 100 A / Ø Sn Sn S3 S2 S1 lsR < 100 A / Ø Ie = lsL + IsR < 100 A / Ø 他の送り S1 S2 S3 ls < 100 A / Ø S4 Sn Ie = ls< 100 A / Ø 100 A 1492-A1B1... 1492-A2B1... 1492-A3B1... エンド送り 1492-FB ... 1492-AAT2 10 ∼1/0 50 5.5 AWG lb-in Nm 1492-SP ∼ 18 ∼4 21 2.4 AWG lb-in Nm 6 ∼4 27 3.1 1492-AAP 送り端子の近くに高電流ドローデバイスを設置 * * * * 1492-AAT1S 1492-AAT1LP デバイス の許容電 流

バスバー

(41)

バスバーの概算寸法

1

相バスバー

1

相バスバー（補助接点付き） 1,012mm （39.84インチ） 56 x 17.8 = 996.8mm （56 x 0.70 = 39.24インチ） 5.5mm （0.22インチ） 17.8mm （0.70インチ） 15mm （0.59インチ） 15.6mm （0.61インチ） 2.5mm （0.10インチ） 5mm （0.20インチ） 1009mm +2 （39.72インチ +2） 5.5mm （0.22インチ） 17.8mm （0.70インチ） 56 x 17.8 = 996.8mm （56 x 0.70 = 39.24インチ） 5mm （0.20インチ） 2.5mm （0.10インチ） 15mm （0.59インチ） 15mm （） 5.5mm （0.22インチ） 27mm （1.06インチ） 15mm （0.59インチ） 2.5mm （0.10インチ） 16mm （0.63インチ） 985mm +2 （38.78インチ +2） 5mm （0.20インチ） 36 x 27 = 972mm （36 x 1.06 = 38.27インチ） 985mm +2 （38.78 インチ +2） 注：寸法の単位はmm（インチ）です。寸法は製造目的では使用できません。 1492-A1B8 1492-A1B1 1492-A1B1H

(42)

2

相バスバー 1492-A2B1

2

相バスバー（補助接点付き） 6mm （0.23 インチ） 21.2mm （0.83 インチ） 991mm +2 （39.02 インチ +2） 17.8mm （0.70 インチ） 55 x 17.8 = 979mm （55 x 0.70 = 38.54 インチ） 36.5mm （1.44 インチ） 23mm （0.91 インチ） 2mm （0.08 インチ） 13.5mm （0.53 インチ） 6mm （0.23 インチ） 21.2mm （0.83 インチ） 991mm +2 （39.02 インチ +2） 17.8mm （0.70 インチ） 55 x 17.8 = 979mm （55 x 0.70 = 38.54 インチ） 36.5mm （1.44 インチ） 23mm （0.91 インチ） 13.5mm （0.53 インチ） 1.5mm （0.06 インチ） 1492-A2B8 17.8mm （0.70 インチ） 1,009mm +2 （39.72 インチ +2） 22 x 44 = 968mm （22 x 1.73 = 38.11 インチ） 44mm （1.73 インチ） 21.2mm （0.83 インチ） 36.5mm （1.44 インチ） 23mm （0.91 インチ） 2mm （0.08 インチ） 13.5mm （0.53 インチ） 6mm （0.24 インチ） 1,009mm +2 （39.72 インチ +2） 22 x 44.5 = 979mm （22 x 1.75 = 38.5 インチ） 44.5mm （1.75 インチ） 21.2mm （0.83 インチ） 36.5mm （1.44 インチ） 23mm （0.91 インチ） 2mm （0.08 インチ） 13.5mm （0.53 インチ） 6mm （0.24 インチ）（0.70 インチ）17.8mm 1492-A2B1H

バスバーの概算寸法

(43)

3

相バスバー 1492-A3B1H 56 x 17.8 = 996.8mm （56 x 0.70 = 39.24 インチ） 21.2mm （0.83 インチ） 36.5mm （1.44 インチ） 23mm （0.91 インチ） 2mm （0.08 インチ） 6mm （0.24 インチ） 13.5mm （0.53 インチ） 17.8mm （0.70 インチ） 1,009mm +2 （39.72 インチ +2） 17.8mm （0.70 インチ） 13.5mm （0.53 インチ） 1,009mm +2 （39.72 インチ +2） 56 x 17.8 = 996.8mm （56 x 0.70 インチ = 39.24 インチ） 21.2mm （0.83 インチ） 36.5mm （1.44 インチ） 23mm （0.91 インチ） 1.5mm （0.06 インチ） 6mm （0.24 インチ） 21.2mm （0.83 インチ） 36.5mm （1.44 インチ） 23mm （0.91 インチ） 2mm （0.08 インチ） 6mm （0.24 インチ） 13.5mm （0.53 インチ） 17.8mm （0.70 インチ） 62.3mm （2.45 インチ） 2 x 17.8 = 35.6mm （2 x 0.70 = 1.4 インチ） 15 x 62.3 = 934.5mm （15 x 2.45 = 36.79 インチ） 982mm +2 （138.66 インチ +2） 21.2mm （0.83 インチ） 23mm （0.91 インチ） 982mm +2 （138.66 インチ +2） 1492-A3B1

3

相バスバー（補助接点付き） 1492-A3B8

バスバーの概算寸法

(44)

16.2mm （0.64インチ） 59mm （2.32インチ） 18.5mm （0.73インチ） 6.3mm （0.25インチ） 28.5mm （1.12インチ） 36.1mm （1.42インチ） 12.4mm （0.49インチ） 6mm （0.24インチ） 28.5mm （1.12 インチ） 57.5mm （2.26 インチ） 17mm （0.67 インチ） 6.3mm （0.25 インチ） 16.2mm （0.64 インチ） 3mm （0.12 インチ） 17.75mm （0.70インチ） 29mm （1.14インチ） 40mm （1.57インチ） _（_0.4110.5mm_インチ） 30mm （1.18インチ） 12.3mm （0.48インチ） 1492-AAT1 1492-AAT1LP 1492-AAT1S 1492-AAT2 11mm （0.43インチ） 21mm （0.83インチ） 3mm

バス・バー・アクセサリの概算寸法

注：寸法の単位はmm（インチ）です。寸法は製造目的では使用できません。 5mm （0.20インチ） 14mm （0.55インチ） 8.5mm （0.33インチ） 1mm （0.04インチ） 1492-A1E 21.6mm （0.85インチ） 9.5mm （0.37インチ） 24mm （0.95 インチ） 1492-AME 23.8mm （0.93インチ） 24mm （0.94インチ） 85.2mm （3.35インチ） 1492-AAP
