BootDVD_No01~v2_12 の構成と機能(Ver4)
1.目的

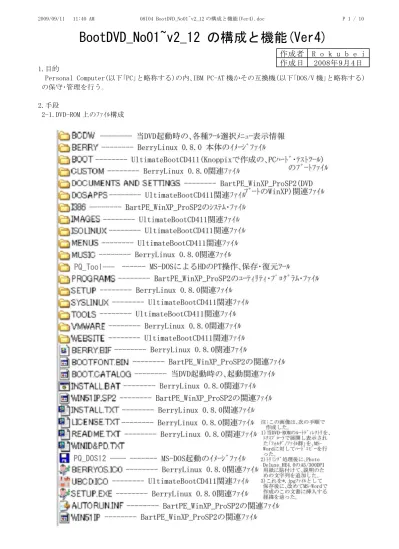

Personal Computer(以下｢PC｣と略称する)の内､IBM PC-AT 機かその互換機(以下｢DOS/V 機｣と略称する) の保守･管理を行う｡ 2.手段 2-1.DVD-ROM 上のﾌｧｲﾙ構成
PQ_Tool---
PQ_DOS12 ----
作成者
R o k u b e i
作成日
2008年9月4日
2-2.自作のﾌﾟﾛｸﾞﾗﾑ
2-2-1.起動可能な MS-DOS/FD の作成
DOS(MS-DOS Ver6.2 以上(Win98/ME で作成する 98-DOS,ME-DOS も含む)であれば何れでも可)を用い て､｢PQDOS10S ﾌｫﾙﾀﾞ｣内のﾊｰﾄﾞﾃﾞｨｽｸ(以下｢HD｣と略称する)のﾊﾟｰﾃｨｼｮﾝ(以下｢PT｣と略称する)を､操 作並びに保存･復元するﾌﾟﾛｸﾞﾗﾑを活用する記述を､ﾌﾛｯﾋﾟｰﾃﾞｨｽｸ(以下｢FD｣と略称する)用の DOS の 内､config.sys & autoexec.bat ﾌｧｲﾙに追加･変更する｡
2-2-2.PQ_DOS12.ima の生成
作成した起動可能な FD より､ME-DOSv12 としてｲﾒｰｼﾞﾌｧｲﾙ作成ﾂｰﾙにより､PQ_DOS12.ima を生成す る｡
2-2-3.BartPE_WinXP_ProSP2 の作成
PE Builder(緊急ﾌﾞｰﾄ CD 作成ﾂｰﾙ)/ PE_Builder3110a を用いて､WindowsXP*1 Pro SP2 より最低限 必要なﾟﾛｸﾞﾗﾑをｶｽﾀﾏｲｽﾞし作成する｡ 2-3.その他の UltimateBootCD4.11 と BerryLinux0.80 ﾌﾟﾛｸﾞﾗﾑ ｲﾝﾀｰﾈｯﾄ上の各ｻｲﾄからﾀﾞｳﾝﾛｰﾄﾞしたﾌﾘｰｳｪｱである｡ 2-4.起動可能なｲﾒｰｼﾞﾌｧｲﾙ(*.iso)の生成 ｢2-1｣(｢2-2｣｢2-3｣で述べたﾌﾟﾛｸﾞﾗﾑで構成されるもの)で示したﾌｫﾙﾀﾞ/ﾌｧｲﾙ群 の各機能を､｢Bootable CD&DVD 作成支援/CDRecord_fe｣ﾂｰﾙにより統合し､起動可能なﾌｧｲﾙを作成する｡ 2-5.ｲﾒｰｼﾞﾌｧｲﾙの記録 作成の完了したｲﾒｰｼﾞﾌｧｲﾙを､DVD-R/RW 焼付けｿﾌﾄにて､ﾒﾃﾞｨｱに対し記録を行う｡ 3.結果 完成した DVD-ROM を DOS/V 機にｾｯﾄして､起動すると､次のﾒﾆｭｰが表示される｡ 3-1.ﾒｲﾝﾒﾆｭｰ 3-2. PQ-Tool_ME-DOSv10s のｻﾌﾞﾒﾆｭｰ M i c r o s o f t W i n d o w s M i l l e n n i u m S t a r t u p M e n u --- メ ニ ュ ー 説 明 文
1.Start CD & DVD support.DI2002*2 Boot (HD の PT を､保存･復元するﾌﾟﾛｸﾞﾗﾑ)
2.Start CD & DVD support.PM70*3 Boot (HD の PT を､操作するﾌﾟﾛｸﾞﾗﾑ)
3.Systemcommander7.02*4 Boot (HD の PT を､操作するﾌﾟﾛｸﾞﾗﾑ)
4.Start CD & DVD support.standerd Boot (通常の DOS 起動) Enter a choic:___
B o o t a b l e C D W i z e r d
起動用ｲﾒｰｼﾞﾌｧｲﾙ メ ニ ュ ー 説 明 文 PQ_Tool.ima PQ-Tool_ME-DOSv12 (ｻﾌﾞﾒﾆｭｰを参照)
I386¥setupldr.bin BartPE_WinXPpf_SP2 (CD & DVD 起動用の簡易 WinXP) isolinux¥isolinux.bin Ultimate Boot CD 4.11(Knoppix) (PC ﾊｰﾄﾞのﾃｽﾄﾂｰﾙ) BERRY¥boot.img Berry Linux 0.80 (CD & DVD 起動用の簡易 Linux) C:¥ It starts various OS from HD of this PC (通常の HD 起動) :PowerOff Power Off / Rokubei on the 2008.9 (PC/Off)
3-3.動作確認
総ての機能において､正常に動作することを確認した｡ 4.結論
｢PQ-Tool_ME-DOSv10s｣は､１つの Operating System(以下｢OS｣と略称する)で複数 PT を構成する場合 や､複数 OS のｾｯﾄｱｯﾌﾟ等で多構成 PT を必要とする場合､大変に重宝であり有用である
また｢BartPE_WinXPpf_SP2｣は､HD にｾｯﾄｱｯﾌﾟされた WindowsXP が､ﾉｰﾏﾙﾓｰﾄﾞはもとよりｾｰﾌﾓｰﾄﾞでも起動 不能になったとき､ｼｽﾃﾑの調査とﾃﾞｰﾀ救済のために役に立つ｡
｢Berry Linux 0.80｣も､違った角度から同様に役立つ｡
そして､｢Ultimate Boot CD 4.11(Knoppix)｣は PC ﾊｰﾄﾞｳｪｱのﾃｽﾄﾂｰﾙであり､使いこなせばこちらも重宝で ある｡
5.今後の課題
PC のﾊｰﾄﾞｳｪｱは日進月歩であり､DOS/V 機 もその例外ではない｡それに伴い､OS や各種のﾌﾟﾛｸﾞﾗﾑも進歩向 上している｡
注目すべきは､2007 年度前半より Intel/Core2 Duo CPU と､新ﾊﾞｽ方式の N&S ﾌﾞﾘｯｼﾞ LSI を搭載したﾒｲﾝ ﾎﾞｰﾄﾞが普及仕始めているが､これに追従すべく HDD や CD&DVD の光学ﾄﾞﾗｲﾌﾞも､従来の P-ATA から S-ATA に移行しつつある｡
2007-8 年度に導入した DOS/V 機や､ﾒｲﾝﾎﾞｰﾄﾞから組立てた自作機もこの狭間にあり､S-ATA を採用してい る場合は､光学ﾄﾞﾗｲﾌﾞの方の S-ATA 化が遅れているために､苦肉の策を採っている｡
それは､P-ATA 方式の光学ﾄﾞﾗｲﾌﾞに対して直接に駆動できないために､USB2.0 信号を擬似的に P-ATA に変 換して駆動する手段を採用している｡
この様な手法を採るとどうなるかと云えば､光学ﾄﾞﾗｲﾌﾞ用のﾄﾞﾗｲﾊﾞｰｼｽﾃﾑで MS-DOS v6.2 以降で提供され ている oakcdrom.sys では対応できなくなり､ﾄﾞﾗｲﾊﾞｰｼｽﾃﾑを含む DOS ｲﾒｰｼﾞﾌｧｲﾙを記録した光学ﾄﾞﾗｲﾌﾞから の起動が､途中で停止してしまい DOS でのﾄﾞﾗｲﾌﾞ認識は失敗してしまう｡
こうなると､｢PQ-Tool_ME-DOSv12｣が使えなくなり､非常に不自由を来たすことになる｡
他の手段としては､別ﾙｰﾄで入手した xcdrom.sys､また某ﾒｰｶの usbaspi.sys + usbcd.sys ﾄﾞﾗｲﾊﾞｰｼｽﾃﾑを 試みることになるが､光学ﾄﾞﾗｲﾌﾞの仕様やﾏｻﾞｰﾎﾞｰﾄﾞ上のﾌﾞﾘｯｼﾞ LSI の仕様によって､起動の可否が別れる ことになる｡
どうしても､DVD-ROM より｢PQ-Tool_ME-DOSv12｣を使いたい場合は､ﾃﾞｨｽｸﾄｯﾌﾟﾀｲﾌﾟで光学ﾄﾞﾗｲﾌﾞの背面に ゆとりがある時は､S-ATA → P-ATA 変換ｱﾀﾞﾌﾟﾀｰを用いて､ﾒｲﾝﾎﾞｰﾄﾞの S-ATA 信号ｺﾈｺﾀｰから接続するか､ S-ATA 専用の光学ﾄﾞﾗｲﾌﾞに交換することである｡
ﾒｲﾝﾎﾞｰﾄﾞの S-ATA 信号ｺﾈｺﾀｰを､光学ﾄﾞﾗｲﾌﾞに割り当てる分がない場合は､usbaspi.sys + usbcd.sys に 根気良くﾄﾗｲすればﾋｯﾄすることもある｡ また場合によっては､①FD ﾄﾞﾗｲﾌﾞ+光学ﾄﾞﾗｲﾌﾞ ②MO(光学ﾄﾞﾗｲﾌﾞと同様に､ﾄﾞﾗｲﾊﾞｰｼｽﾃﾑを含む DOS ｲﾒｰｼﾞﾌ ｧｲﾙを記録したもの) ③FD ﾄﾞﾗｲﾌﾞ+MO ﾄﾞﾗｲﾌﾞ の手段で､DOS でのﾄﾞﾗｲﾌﾞ認識が可能となる場合もある｡ しかし、この方法は総てのﾒｲﾝﾎﾞｰﾄﾞに適用可能かは不明である｡詳細は末頁の表を参照されたい｡ 一番の良策は､HDD も光学ﾄﾞﾗｲﾌﾞも S-ATA 方式であり､これをﾒｲﾝﾎﾞｰﾄﾞの S-ATA ｺﾈｸﾀｰにﾀﾞｲﾚｸﾄに接続して 駆動することである｡これが可能であれば､MS-DOS で提供されている正規のﾄﾞﾗｲﾊﾞｰﾌﾟﾛｸﾞﾗﾑである､oakcd rom.sys が問題なく使用可能となることが予想される｡ なお､ﾒｲﾝﾒﾆｭｰで｢PQ-Tool_ME-DOSv10s｣を選びｻﾌﾞﾒﾆｭｰに入ると､４種類の何れのｺｰｽでも３つの光学ﾄﾞﾗｲ ﾊﾞｰが任意で選択可能となる様配慮している｡ 以上 *1～*4:有料にてﾗｲｾﾝｽを取得する必要がある｡但し 2008 年 9 月時点で､*2～*4は当該ﾊﾞｰｼﾞｮﾝ若しくは製品の入手が困難と 思われるので､当ﾃﾞｨｽｸの様な機能を自分で構築する場合は､上位ﾊﾞｰｼﾞｮﾝを有料にて入手するか､ｲﾝﾀｰﾈｯﾄ上を根気良くｻｰﾁす れば､代替のﾌﾘｰｳｪｱが見付かるものと思われる｡
6.資料
6-1. ME-DOSv12 の中の Config.sys 起動ﾌｧｲﾙ内容の一例
REM *********************************************** REM *** ME BootCD_RAMDrive_PQ Common Version 12 *** REM *** 作成者 : Rokubei / 2008.09 *** REM ***********************************************
REM *** Novac HD530⇔CardCable を使用する場合は､｢C:\DOS_f\NVIHD.exe｣ *** REM *** が存在していること｡存在しなくても､FAT16 or FAT32 としての C:が *** REM *** 確立していれば､次に実行される Autoexec.bat でｺﾋﾟｰされるので､再 *** REM *** 起動を行えば使用可能となる｡ *** [menu]
menucolor=7,0
menuitem=CD0, Start CD & DVD support.DI2002 Boot. menuitem=CD1, Start CD & DVD support.PM70 Boot. menuitem=CD2, Systemcommander7.02 Boot.
menuitem=NOCD, Start CD & DVD support.standerd Boot. [CD0] [CD1] [CD2] [NOCD] [COMMON] Device=himem.sys /Testmem:Off Break=Off DOS=high,umb Files=40 SHELL=COMMAND.COM /P /E:2048 DEVICEHigh=BILING.SYS DEVICEHigh=JFONT.SYS /MSG=OFF DEVICEHigh=JDISP.SYS /HS=LC DEVICEHigh=JKEYB.SYS /106 jkeybrd.sys REM **************************************************************** REM * USB FDD の RAM Disk 化 * REM **************************************************************** REM DEVICEHIGH?=RAMFD.SYS
REM USB ﾎﾟｰﾄが１つしかなく､USB FDD と他の USB 機器と共存したい場合に使用 REM する､USB FDD の RAM Disk 化ﾄﾞﾗｲﾊﾞｰ｡
REM **************************************************************** REM * NEC CD/DVD Drive * REM **************************************************************** REM DEVICEHIGH?=NECCDDRV.SYS
REM DEVICEHIGH?=NECCD.SYS /D:MSCD001
REM **************************************************************** REM * BridgeLSI:P965(SATA) → CD/DVD Drive(IDE 仕様) * REM **************************************************************** DEVICEHIGH?=XCDROM.SYS /D:MSCD001 /C2
REM **************************************************************** REM * 1. BridgeLSI:IDE(PATA) → CD/DVD Drive(IDE 仕様) * REM * 2. BridgeLSI:G965(SATA) → CD/DVD Drive(SATA 仕様) * REM **************************************************************** DEVICEHIGH?=OAKCDROM.SYS /D:MSCD001
REM **************************************************************** REM * ** USB2.0 の ASPI ﾏﾈｰｼﾞｬ ** * REM * 1. BridgeLSI:P965(SATA) → CD/DVD Drive(IDE 仕様) ? * REM * 2. BridgeLSI:G965(SATA) → CD/DVD Drive(IDE 仕様) * REM * 3. 外付けの USB 機器 * REM **************************************************************** REM *************** USB 機器を単独で使う ***************** DEVICEHIGH?=USBASPI.SYS /E REM ************** USB 機器を 2 ｹ同時に使う **************** DEVICEHIGH?=USBASPI.SYS /E /R REM ********* USB 機器を 2 ｹ交互に差し換えて使う *********** DEVICEHIGH?=USBASPI.SYS /E /W REM **************************************************************** REM * ** USB1.1 の ASPI ﾏﾈｰｼﾞｬ ** * REM * 外付けの USB 機器 * REM **************************************************************** REM *************** USB 機器を単独で使う ***************** DEVICEHIGH?=USBASPI.SYS REM ************** USB 機器を 2 ｹ同時に使う **************** DEVICEHIGH?=USBASPI.SYS /R REM ********* USB 機器を 2 ｹ交互に差し換えて使う *********** DEVICEHIGH?=USBASPI.SYS /W REM **************************************************************** REM * ASPI ﾏﾈｰｼﾞｬで認識したﾄﾞﾗｲﾌﾞの確立 * REM **************************************************************** REM ***************** USB CD/DVD Drive ****************** DEVICEHIGH?=USBCD.SYS /D:MSCD001
REM ******************* USB HD Drive ******************** DEVICEHIGH?=Di1000dd.SYS
REM **************************************************************** REM * RAM Disk Driver * REM **************************************************************** devicehigh=ramdrive.sys /E 6144
6-2. ME-DOSv12 の中の Autoexec.bat 起動ﾌｧｲﾙ内容の一例
REM **************************************************************** REM * HD530 PC Card Driver * REM **************************************************************** REM * ×2GB×以上または？2pt？以上に区切られた HD は認識できない * REM devicehigh=C:\DOS_f\NVIHD.EXE /P:320 REM devicehigh=\NVIHD.EXE /P:320 REM Files=50 REM DOS=HIGH,UMB Lastdrive=z @ECHO OFF PROMPT $D $T$_$P$G Pause cls echo *********************************************** echo ** ** echo ** ME BootCD_RAMDrive_PQ Common Version 12 ** echo ** ** echo ** 作成者 : Rokubei / 2008.09 ** echo ** ** echo ***********************************************
REM ** Boot CD 用として作成する場合には､A:ﾄﾞﾗｲﾌﾞ名を path の先頭に付けないこと｡ ** REM ** つまり絶対ﾊﾟｽは使わずに､相対ﾊﾟｽを適用する｡ ** \hibinv.exe call \checksr.bat set EXPAND=YES set DIRCMD=/O:N set LglDrv=27 * 26 Z 25 Y 24 X 23 W 22 V 21 U 20 T 19 S 18 R 17 Q 16 P 15 set LglDrv=%LglDrv% O 14 N 13 M 12 L 11 K 10 J 9 I 8 H 7 G 6 F 5 E 4 D 3 C call setramd.bat %LglDrv% Pause cls echo * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * echo * AA AA AA AA AA AA AA AA AA AA AA AA * echo * AA 注 意 AA * echo * AA AA AA AA AA AA AA AA AA AA AA AA * echo * * A u t o e x e c . b a t
echo * ﾃﾝﾎﾟﾗﾘｨ･ﾃﾞｨﾚｸﾄﾘ C:\Temp が存在していること｡存在しなくても､FAT16 or F * echo * AT32 としての C:が確立していれば､当 Autoexec.bat で作成される｡ * echo * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * echo. echo. echo *** ﾃﾝﾎﾟﾗﾘｨ･ﾃﾞｨﾚｸﾄﾘ(C:\Temp) の作成 *** echo. md C:\Temp set Temp=C:\ path=\:%RAMD%:\
copy command.com %RAMD%:\ > NUL set comspec=%RAMD%:\command.com copy extract.exe %RAMD%:\ > NUL copy readme.txt %RAMD%:\ > NUL :ERROR
IF EXIST ebd.cab GOTO EXT GOTO ERROR
:EXT
%RAMD%:\extract /y /e /l %RAMD%: ebd.cab > NUL
echo 診断ツールが %RAMD% ドライブに読み込まれました。 echo. echo *** CD & DVD ﾄﾞﾗｲﾌﾞの確立 *** LoadHigh %ramd%:\MSCDEX /D:mscd001 /V /L:X FindRAMD.exe pause A: cd \ IF "%config%"=="CD0" GOTO CD0 IF "%config%"=="CD1" GOTO CD1 IF "%config%"=="CD2" GOTO CD2 IF "%config%"=="NOCD" GOTO END :CD0 cls echo 注 意 echo. echo E-Mail の一時保存､ｼｽﾃﾑの復元で監査対象に含まれているﾄﾞﾗｲﾌﾞ内のﾃﾞｰﾀﾌｧｲﾙ等を､ echo 別の場所に保管仕直してから､復元を実行する｡ echo. echo ﾃﾞｰﾀﾌｧｲﾙを別の場所に保管仕直す場合は､ [Ctrl]+[Alt]+[Delete] でこのﾌﾟﾛｸﾞﾗﾑの echo 実行を中止し､所定の作業を終えてから改めてこのﾌﾟﾛｸﾞﾗﾑを再実行する｡ echo このまま次に進む場合は､以下の指示に従う｡ echo.
cls
echo *** PQDOS12 Start *** echo.
echo.
echo *** %RAMD%: への\DI2K2DOS ﾌｫﾙﾀﾞ作成 *** md %RAMD%:\DI2K2DOS
echo. echo.
echo *** X:\PQDOS12\#3_DI2K2\*.* の%RAMD%:\DI2K2DOS へのｺﾋﾟｰ *** xcopy X:\PQDOS12\#3_DI2K2\*.* %RAMD%:\DI2K2DOS\ /H /E
REM 新たにﾃﾞｨｽｸを焼く場合は､｢X:\PQ_Tool\･･･｣とする｡ pause REM *** PQDI.EXE の実行 *** %RAMD%: cd \DI2K2DOS PQDI GOTO END :CD1 cls
echo *** PQDOS12 Start *** echo.
echo.
echo *** %RAMD%: への \PM70DOS ﾌｫﾙﾀﾞ作成 *** md %RAMD%:\PM70DOS
echo. echo.
echo *** X:\PQDOS12\#4_PM70\*.* の%RAMD%:\PM70DOS へのｺﾋﾟｰ *** xcopy X:\PQDOS12\#4_PM70\*.* %RAMD%:\PM70DOS\ /H /E
REM 新たにﾃﾞｨｽｸを焼く場合は､｢X:\PQ_Tool\･･･｣とする｡ pause REM *** PQMAGIC.EXE の実行 *** %RAMD%: cd \PM70DOS PQMAGIC GOTO END :CD2 cls
echo *** %RAMD%: への \SC7_DkOp ﾌｫﾙﾀﾞ作成 *** md %RAMD%:\SC7_DkOp
echo. echo.
echo *** X:\PQDOS12\#5_SC7\Dk0p\*.* の%RAMD%:\SC7_DkOp へのｺﾋﾟｰ *** copy X:\PQDOS12\#5_SC7\DkOp\*.* %RAMD%:\SC7_DkOp
注意 青字で示した文字列 : 作者の個人的な都合で記述してあるので､普通に利用する場合は削除する｡ 赤字で示した文字列 : 利用者の個々の事情に合わせたﾌｫﾙﾀﾞｰ名･HD 操作ﾂｰﾙ名･実行ﾌｧｲﾙ名に置き換える か､不要な記述個所は削除する｡ echo ***************************** echo * * echo * SUBST 実行後の DOS 操作 * echo * * echo * A: * echo * SCSTART * echo * * echo ***************************** echo. echo. echo *** SUBST.EXE の実行 *** echo. echo. pause X: cd \PQDOS12\#6_DOScm SUBST A:%RAMD%:\SC7_DkOp
REM X:\PQDOS12\#6_DOScm\SUBST A: %RAMD%:\SC7_DkOp A:
SCSTART REM SC7.bif
echo **** Config.sys と Autoexec.bat ﾌﾟﾛｸﾞﾗﾑの終了 **** echo. echo. pause X: cd \PQDOS12\#6_DOScm MEM GOTO EEND :END
echo **** Config.sys と Autoexec.bat ﾌﾟﾛｸﾞﾗﾑの終了 **** echo. echo. A: cd \ MEM :EEND
6-3.各種ﾄﾞﾗｲﾌﾞでのME-DOS12 起動手段の調査 I D E 外 付 USB S-A TA 擬 似 IDE (USB ) 外 付 USB S-AT A 擬 似 ID E(USB ) 外 付 USB S-ATA 擬 似 I DE(U SB) 外付U S B ﾊ ﾟ ﾗ ﾚ ﾙ U S B ○○○ ○ OAKC DROM .sys XC DROM .sys or USB ASPI. sys +U SBCD .s y s USB ASPI .sys + USBC D.sy s U SBASP I.sy s +USB CD.s ys P-S 変 換 S-ATA U S B USB ASPI .sys + USBC D.sys US BASP I.sys +USB CD.sy s U SBAS PI.s ys +US BCD.s ys USBA SPI. sys +U SBCD. sys *1 +* 2 否 *2 : OAKC DROM. sy s *2 :USB ASPI .sys + USBC D.sys *2 :O AKCD ROM.s y s *2 : XCDR OM.s ys or USB ASPI. sys +U SBCD .sys *2 :US BASP I.sy s +USB CD.sy s *2 : OAKC DROM .sy s *2 :US BASPI .sys + USBC D.sy s *2 : USBAS PI.s ys +US BCD.s ys *2 :OAK CDROM .sy s *2 :U SBASP I.sy s +USB CD.s ys *2 :USBA SPI. sys +U SBCD. sys *3 M O U S B 5 4 0MB 以 下 : FAT 16 FD 方 式 ｡ 但 し ､B IO Sで FDと し て 指定可能 で､ S -F D で認識 すること ｡ 6 4 0MB 以 上 : FAT 16 HD 方 式｡ H D と同等と して取扱 でき､ P T 分割も 可能｡ 要 USB ASPI .sys + USBC D.sys US BASP I.sys +USB CD.sy s U SBAS PI.s ys +US BCD.s ys USBA SPI. sys +U SBCD. sys *1 +* 3 そ れぞれ に 帰 属する それ ぞれに 帰 属する 否 *2 :USB ASPI .sys + USBC D.sys *2 :US BASP I.sy s +USB CD.sy s *2 : USBAS PI.s ys +US BCD.s ys *2 :USBA SPI. sys +U SBCD. sys
