第１章  「ＵｎｉＡＤＳ」全体性能・機能の検証と各装置及び機器の改善

定圧装置、増圧装置及びアクチュエータ（水圧モータ、水圧シリンダ）の特性改善とそ の確認を行った後、エネルギー有効利用装置を含む全体システムの性能検証の実験を行っ た。実験はまず水圧モータと水圧シリンダに一定の駆動パターンを与え、一連の動作にお ける水圧モータ減速時に水圧モータ戻り側をアキュムレータに接続することで有効差圧 を低下させて減速を行う場合（提案法）と従来どおり絞りを通して減速を行う場合（従来 法）とで同じ回転仕事を行った場合にどの程度のエネルギーをアキュムレータに回収でき るかについて定量的に評価を行った。具体的には，実験終了後にアキュムレータに残って いる圧力エネルギーが、減速後に従来法が必要としたエネルギーのどの程度に相当してい るかを評価した。実験結果より、従来法に対して提案法では水圧モータの回転数にほぼ依 存せずに約7〜8％程度のエネルギー回収が実現されることが明らかとなった。この量はよ り大型のアキュムレータを使用することによりさらに向上される。なおこの結果は、水圧 モータの効率、配管部の曲がり・継ぎ手部の圧力損失、流量計検出部の影響等が非常に大 きいと考えられるため、今後はこの点を定量的に見積もり、低減化を行う必要がある。

１．１  定圧装置の機能検証と改善  １．１．１  目的

  定圧装置は水道配管網から一定圧力 0.25MPaで最大流量400L/min もの水道水を得る 装置であるため、それが接続される増圧装置の脈動や負荷の急変に対して安定した作動を するか確認する必要がある。18年度は、まず昨年に引き続き、定圧装置の減圧定常特性の 改善について検討を行い、次に下流に増圧装置を接続した場合の定圧装置の動特性を計測 して、増圧装置と組み合わせたサブシステムの機能を検証することにより、UniADSが装 置全体として安定に作動することを確認する。

１．１．２  昨年度行った定常特性測定と課題

  圧力が変動する水道圧を模擬するため、圧力供給源として渦巻きポンプを使用し、定圧 装置（２段式減圧弁）の減圧定常特性の測定実験を行った。図1.1.1の絞り弁Cで出口側 の負荷を設定しておき、絞り弁Aで供給圧力・流量を調整した際の出口側圧力と流量の関 係から減圧定常特性を求めた。

図1.1.1  定圧装置の実験回路

その結果、定圧装置２次側の出力圧力は小流量時には若干高めとなり、逆に大流量では かなり圧力が低下することがわかった。このため、18年度はまず減圧定常特性の改善を行 うこととなった。

１．１．３  減圧定常特性の改善

  減圧特性を詳細に調べるため、図 1.1.1 の実験装置を用いて再実験を行った結果、流量 が増えるに伴い、定圧装置2次側の圧力（出力圧力）が下がる傾向が確認され、特に、流

量が200L/minを超えるとそれが顕著であった。これは流体力の影響によるものと考えら

れる。

  そこでこの流体力を軽減するため、図 1.1.2 に示すような２種類の改善案を検討し、新 たな主弁ポペットを製作して実験を行った。

  これまで使用していた原案では主弁ポペット上面は平らになっているため、流れがポペ ット上面に沿って流れることになり、ポペット上面の広い範囲にわたって圧力が低くなる 可能性がある。これに対し、検討案１と検討案２ではポペット上面にえぐりをつけること により流れの影響を抑えることにした。

  なお、検討案１のえぐりは大きな１段のえぐりであり、検討案２のえぐりは高低２種類 の深さを階段状にした２段のえぐりとなっており、この２種類について流れの影響の違い を調べることとした。

  原案、検討案１、検討案２のポペットを用いた減圧定常特性の測定結果を図 1.1.3 に示

供給圧力が比較的低い領域（0.45MPa程度以下）ではかなりの特性改善効果が見られ、流

量が200L/minを超えた流量の多い領域での圧力の大幅な低下がかなり抑えられることが

わかった。

  一方、検討案２では、全体的に供給圧によらず安定した結果が得られたが、圧力の低下 については原案と大きな違いはなかった。

  そこで、今後用いる主弁ポペットとしては、検討案１のように１段の大きなえぐりを入 れたポペットを使用することとした。

原案

検討案 １

検討案 ２

図1.1.2  主弁ポペット改良の検討

0.18 0.19 0.20 0.21 0.22 0.23 0.24 0.25 0.26 0.27 0.28 0.29 0.30

0 50 100 150 200 250 300 350 400 流量（l/min）

圧力（MPa）

0.3MPa 0.35MPa 0.4MPa 0.45MPa 0.5MPa 0.55MPa 0.6MPa 0.65MPa

（a）もとのポペット（原案）による実験結果

0.18 0.19 0.20 0.21 0.22 0.23 0.24 0.25 0.26 0.27 0.28 0.29 0.30

0 50 100 150 200 250 300 350 400 流量（l/min）

圧力（MPa）

0.3MPa 0.35MPa 0.4MPa 0.45MPa 0.5MPa 0.55MPa 0.6MPa 0.65MPa

（b）検討案１の実験結果

0.18 0.19 0.20 0.21 0.22 0.23 0.24 0.25 0.26 0.27 0.28 0.29 0.30

0 50 100 150 200 250 300 350 400 流量（l/min）

圧力（MPa）

0.3MPa 0.35MPa 0.4MPa 0.45MPa 0.5MPa 0.55MPa 0.6MPa 0.65MPa

（c）検討案２の実験結果

図1.1.3  ３種の主弁ポペットによる減圧定常特性の比較 １．１．４  増圧装置を接続した場合の動特性

定圧装置の出力側に増圧装置が接続された場合、定圧装置からの出力流量は断続流とな るため、定圧装置の動特性すなわち安定性が問題となる。このような条件下でも定圧装置 が安定して作動することを確認するため、定圧装置の１次側供給圧力を数通りに変え、増 圧装置が作動している状態での定圧装置の特性測定を行った。

実験の回路図を図 1.1.4 に示す。定圧装置と増圧装置の間に設置したアキュムレータは 増圧装置の断続流による圧力脈動を緩和するためのものであり、実験は、まずこのアキュ ムレータを設置せずに行い、断続流による圧力脈動が定圧装置に及ぼす影響を調べた。次 いでアキュムレータを設置した状態で実験を行った。

（１）実験の手順

実験は以下の手順で設定を行った。

  ①増圧装置を作動させた状態で、定圧装置の１次側供給圧力を設定する。

  ②増圧装置の２次側の出力圧力（負荷圧力）の設定を２次側の絞りを調整す     ることにより行う。

  ③定圧装置の１次側、２次側、定圧装置のパイロット弁の２次側、増圧装置の２次側に 取り付けた圧力センサの出力をMatlab（Real-time Windows Target）で収集した。

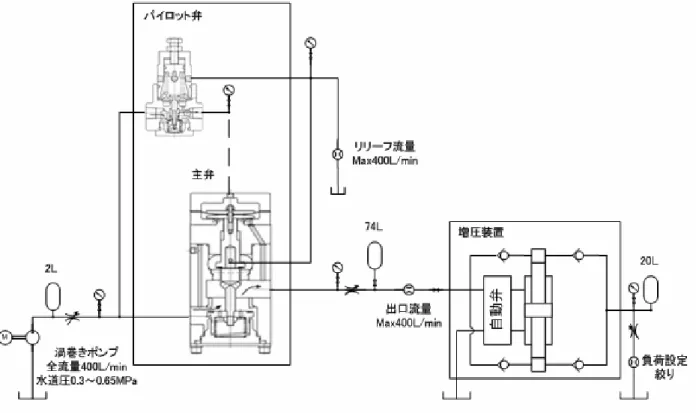

図1.1.4  増圧装置を接続した場合の実験回路

（２）定圧装置と増圧装置を直接接続したときの実験結果

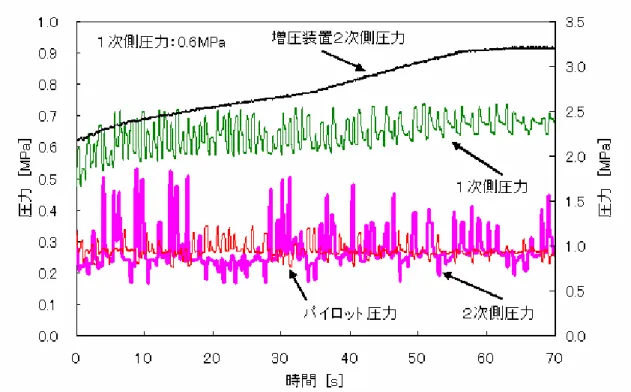

定圧装置と増圧装置の間にアキュムレータを設置せず両者を直接接続した場合の実験 結果の一例を図1.1.5に示す。増圧装置２次側の圧力は、増圧装置2次側に設置されたア キュムレータ内に高圧水が次第に蓄積されていくため、次第に上昇し、設定圧力付近でほ ぼ定常になっている。この圧力上昇に伴い、定圧装置の出力流量は断続しながら平均的に 次第に減少するため、定圧装置１次側の圧力は脈動しながら次第に上昇している。この圧 力上昇は実験に用いた渦巻きポンプの特性によって決まるものである。

  一方、定圧装置２次側の圧力には増圧装置が発生する断続流のため大きな圧力脈動が現 れている。この図は定圧装置１次側の供給圧力を0.6MPaとした場合のものであるが、定 圧装置2次側の圧力ならびにパイロット弁２次側のパイロット圧力は大きな脈動はあるも のの設定値である 0.25MPa 付近を中心とした圧力脈動となっており、平均圧力は設定値 をほぼ維持していることが確認された。すなわち、このような断続流という厳しい負荷条 件下においても定圧装置は十分安定して機能していることが確認された。

図1.1.5  定圧装置と増圧装置を直接接続したときの実験結果

（アキュムレータなし）

（３）定圧装置と増圧装置間にアキュムレータを接続した場合の実験結果

アキュムレータ（容量74L）を定圧装置と増圧装置の間に接続した場合の実験結果を図 1.1.6(a)〜(d)に示す。増圧装置2次側の圧力は図1.1.5と同様、次第に上昇して設定圧力付 近でほぼ定常になっている。一方、図1.1.5で見られたような定圧装置2次側の出力圧力及 びパイロット弁 2 次側のパイロット圧力の大きな圧力脈動はほとんど消滅し、安定した

0.25MPa付近の圧力が得られている。

以上の結果から、定圧装置１次側の供給圧力と負荷の変動に関係なく、試作した定圧装 置はほぼ設計通りどおりに機能していることが確認された。つまり、増圧装置が接続され、

定圧装置の出力流量が断続的となる実際の使用条件下でも定圧装置は十分安定して作動し、

アキュムレータを用いれば脈動もほとんど消滅することが確認された。

（a）定圧装置１次側圧力（供給圧）が0.3MPaの場合

（b）定圧装置１次側圧力が0.4MPaの場合

（c）定圧装置１次側圧力が0.5MPaの場合

（d）定圧装置１次側圧力が0.6MPaの場合

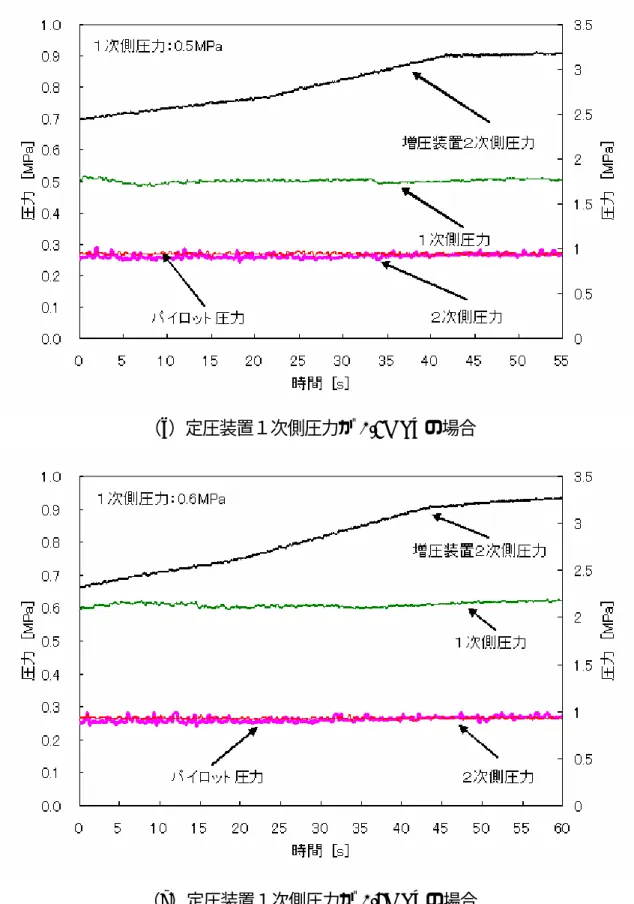

図1.1.6  定圧装置・増圧装置間にアキュムレータ（容量74L）を設置 したときの実験結果

１．１．５  課題と今後の展開（考察と課題）

  定圧装置の出力側に増圧装置を接続した場合、定圧装置の減圧機能が十分発揮されるこ とが、実験的に明らかとなった。特に、増圧装置が発生する断続流という厳しい負荷流量 の条件下でも安定して作動し、さらにアキュムレータを用いれば、断続流に伴う脈動もほ とんど消滅することが示された。

  今後は様々な負荷条件すなわち出力流量・圧力レベルに適合する定圧装置のパラメータ 設定に関する設計ノウハウを蓄積することが必要である。また、出力流量が多い場合に生 ずる若干の出力圧力の低下について、さらなる改善が行われれば実用レベルの定圧装置と してより優れたものになると考えられる。

１．２  増圧装置の機能検証と改善  １．２．１  目的

水道圧エネルギーを利用して機械装置を駆動するシステムにおいては、エネルギー源と しての圧力が低いことに伴う欠点を補うことが求められる。すなわち水道圧のままでは、

摩擦力の影響を受けて効率が低くなり、性能も安定しにくい。また、構成機器が大きくな ってしまうので、システム全体の規模も大きくなり、コスト高に繋がってしまう。したが って、パワーレベルに応じて、圧力のレベルを設定して、利用することが必要になってく る。本システムでは、水道配管網を基礎圧力として、電動及び低油圧レベル(3〜3.5MPa) までを水道配管圧力（0.25MPa）の必要に応じて増圧し、電動駆動するポンプを必要とせ ずにその動力源を獲得しようとすることを目的とする。

従来存在した増圧装置は、一次側圧力源として、空気圧や油圧が使用され、二次側圧力 媒体としては、油圧または水圧など液圧を使用しているものが多い。ここで開発する増圧 装置は、一次側圧力源も二次側圧力媒体も水圧を使用するもので、且つ電動駆動源をもた ない新しい装置である。増圧装置の増圧比は、低油圧レベル(3〜3.5MPa)を想定し、14 倍とする。

増圧器としては、水道水を使用することで、漏れを生じやすく容積効率の低下が想定さ れる。一方漏れを防止するために摺動部にシールを設けるとその抵抗のために摩擦損失が 発生して、ポンプ作用が難しくなることも考慮に入れなくてはならない。相反する課題を 解決する必要がある。また、増圧器は、一次側にも二次側にも脈動を発生する。これを如 何に低く抑えることができるかも重要なテーマである。本項では、昨年までに実施した単 体性能試験において、問題となった吐出量不足に対して、改造を行い実験を行った。さら に、定圧装置、エネルギー有効利用装置と組合わせたシステムを構成して運転した。これ により、特に定圧装置の二次側圧力の変動が増圧装置の脈動に与える影響や、エネルギー 有効利用装置のアキュムレータの容量が増圧装置の脈動をどの程度吸収するか等の調査を 実施し、これらをまとめた。

１．２．２  増圧装置試作品の作動原理及び仕様

（１） 増圧器の作動原理

図1.2.1に作動原理を示す。各部の諸元を以下のとおりとする。

主弁一次ピストン大径    D1（mm）＝185mm      二次ピストン小径    D2（mm）＝48mm      二次ピストン径      D3（mm）＝66.7mm      ピストンストローク  s1（mm）＝62mm  パイロット弁直径        D4（mm）＝60mm  パイロット弁ストローク  s2（mm）＝30mm  一次側供給流量      Q1（mm）＝（L/min）  二次側吐出し流量        Q2（mm）＝（L/min）

一次側圧力      P1（MPa）

二次側圧力      P2（MPa）  主弁の振動数      f（c/min）

圧力比      rp

流量比      rf   １サイクルの必要水量    q1 （L）  １サイクルの吐出し流量  q2 （L）

上記から、次のことが言える。

一次側流量Q1＝{πD1＾² /4+π（D1＾² −D2＾² ）/4} s1 ・f・10^-6        +πD4＾² /4・2 s2・f・10^-6      （L/min）  二次側流量Q2＝{πD2＾² /4+π（D3＾² −D2＾² ）/4} s1 ・f・10^-6

（L/min）  流量比rf ＝Q2/ Q1＝{ D2＾² +（D3＾²  −D2＾² ）} s1

      /[{ D1＾² +（D1＾² −D2＾² ）} s1+  D4＾²・2 s2 ]  圧力比（増圧比）rp＝P2/ P1 ＝D1＾² / D2＾²

＝（D1＾² −D2＾² ）/（D3＾² −D2＾² ）  １サイクルの必要水量

q1 ＝π[{D1＾² +（D1＾² −D2＾² ）}ｓ1 +D4＾² ・２s2]/4×10^-6（L）  １サイクルの吐出し水量

q2 ＝{πD2＾² /4+π（D3＾² −D2＾² ）/4}s1・10^-6 （L）

供給水量Ｑ1（L/min）のときの振動数f（c/min）は、f＝Q1/q1

ピストン速度ｖ

v＝2s1 f・10^-1（cm/min）

  ＝2s1 f・10^-3（m/min）   ＝2s1 f/60・10^-3  （m/s）

図1.2.1  作動原理図

＊吐出原理

図1.2.1の切換弁の｢IN｣ポートから｢Ａ室｣に供給された流体は、｢１次ピストン｣を加圧 すると、｢１次ピストン｣及び「ロッド」は右へ移動し、「Ｄ室」を加圧圧縮する。この加圧 時「弁２」は閉止の状態となる。このとき「弁１」は「Ｄ室」の圧力を受け開となり、「Ｃ 室」も「Ｄ室」もつながるため両室は同圧になり、「Ｃ室」に入った流体は、「高圧吐出口」

より吐出する。このとき、ピストンロッドがストロークエンドになると、「パイロットバル ブ」が、「切換弁」に信号を送り「切換弁」は、｢ＩＮ｣からの流体の流れを「Ａ室」側から

「Ｂ室」側へと切換える。

流体の流れが切換ると、ピストン及びロッドは左へ移動し始める。このとき、「Ｃ室」

が加圧されるため、「弁１」は閉止となり「Ｃ室」の流体は、「高圧吐出口」より吐出する。

このとき、「Ｄ室」は、吸入工程となるため「弁２」は開となり、「Ｄ室」に流体が吸い込 まれる。

なお、ストロークエンドになると「パイロットバルブ」が再び「切換弁」に信号を送り

「切換弁」はスタートのときと同様に「Ａ室」側に切換える。このように本増圧器は、1 吸入２吐出のため吐出脈動が少なく、しかも全水圧制御にて連続吐出する。

１．２．３  増圧装置試作品の外観・構造

今回試作した増圧器の外形寸法を図1.2.2に示す。断面構造を図1.2.3に示す。

また、単体概観写真を図1.2.4に示す。

  図1.2.2  増圧器（増圧比14：1）外形図

  図1.2.3  増圧器（増圧比14：1）断面図

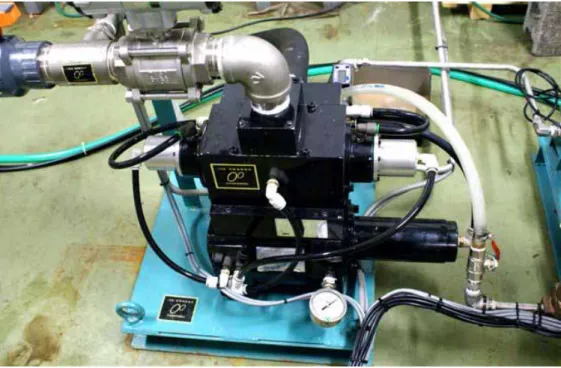

図1.2.4（１）増圧器概観

図1.2.4（２）増圧器概観

１．２．４  増圧装置単体改造と性能試験結果

（１）改造内容

平成 17 年度までに実施した増圧装置の単体試験の結果、吐出し量が所定の流量より少 なかった。その主要な原因は、増圧器の内部摩擦抵抗と流路抵抗によるものであった。こ のため以下の改造を試みた。

① メカニカルバルブ及びパイロット配管内通過断面積の確保

② パイロット室の容量を1/2程度とし、パイロット配管部の流速を1/2に抑えた。

③ メインピストンのロッドパッキン、ピストンシールを低摩擦型に変更し、メインピス トンの締め代を減らした。

パイロットピストン部の改造内容を、図1.2.5に示す。

  図1.2.5  パイロットピストン改造図

（２）単体性能試験

【試験回路】  図1.2.6による。また、試験装置写真を図1.2.7に示す。

図1.2.6  単体試験回路図

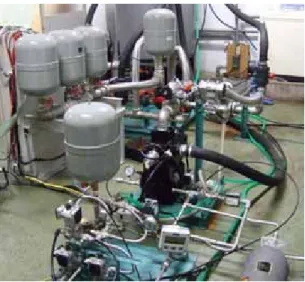

図1.2.7  増圧装置（上流側）単体試験写真

【装置・機器仕様】

①供試増圧器AB14-5S1

１次側最高使用圧力  0.25MPa １次側最大使用流量  210L/min ２次側最高使用圧力  3.5MPa ２次側最大使用流量  15L/min  増圧比      1：14 使用流体      水道水 総重量      48kg

  ②渦巻きポンプ50MDPA457.5（荏原製作所製）

多段式４段、駆動電動機3φAC200Ｖ7.5KW 吐出し量104L/min(at全揚程92.4m)

吐出し量400L/min(at全揚程66.5m)   ③定圧装置 今回Uni-ADSにて開発の装置使用

④圧力検出器（１次側） KH15674B711000***0(長野計器製)

⑤圧力検出器（２次側） KH15674C711000***0長野計器製）

⑥電磁流量計（１次側） AE205SG-AJ1-LSJ-A1DH*S1（横河電機製）

⑦アナログ式流量計 LC1/2×1/4+F100（日本フローコントロール製）

【試験方法】図 1.2.6 の回路にて運転。２次側出口に設けられた絞り弁で負荷を与えて、

そのときの１次側水量、圧力及び２次側水量、圧力を測定する。

【試験項目】増圧器１次側流量、１次側圧力、増圧器２次側流量、２次側圧力、増圧器振 動数

（３）単体性能試験結果（静特性）

  表1.2.1による。図1.2.8に流量特性、図1.2.9に容積効率、図1.2.10に全効率、図1.2.11 に振動数の変化を示す。

（４）単体性能試験結果（動特性）

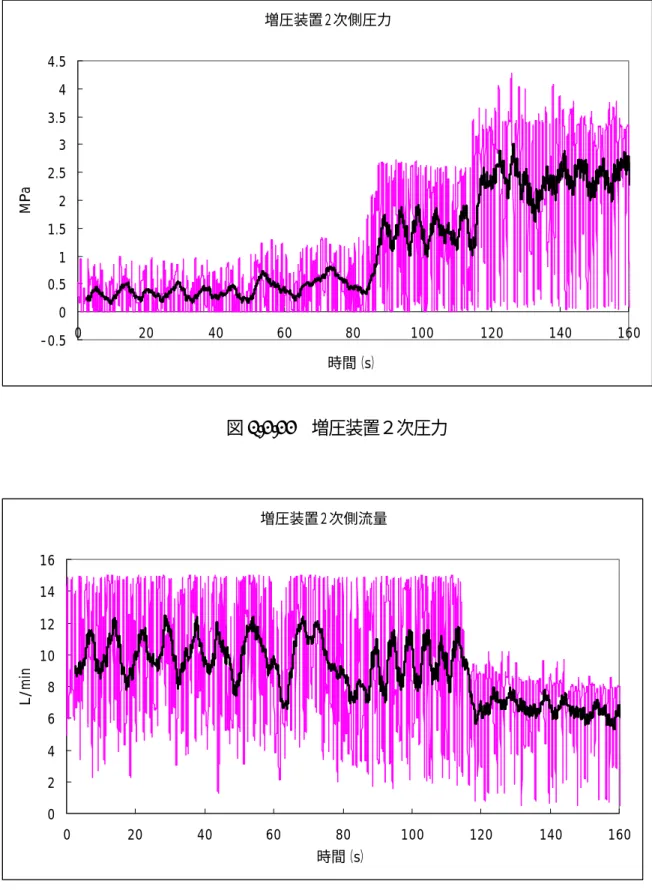

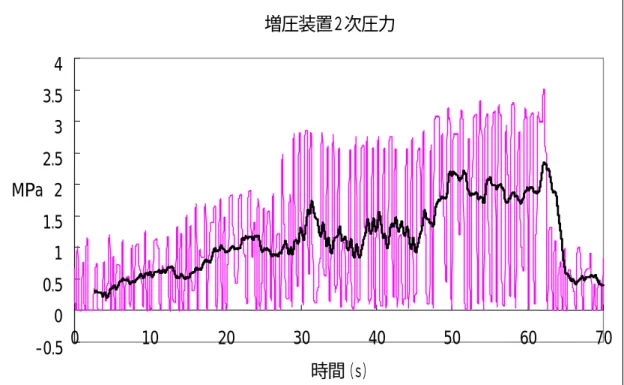

増圧装置の１次、２次圧力及び１次、２次流量の動特性について図1.2.12〜図1.2.15に示 す。実験１（図1.2.12、図1.2.13）は、流量計の出力時定数0.1L/minとした場合である。

測定時間70s。実験２（図1.2.14、図1.2.15）は、流量計の出力時定数50L/minとした場 合である。測定時間160s。

表1.2.1増圧装置単体性能試験結果

平成19年1月17日

入力側 出力側 効率

圧力  流量  圧力  流量  容積効率 全効率

備考

26MPa  190L/min  0 11.8L/min 100%        56HZ

0.26MPa  170  1MPa 9.8L/min  92.8% 22.2%       50

0.26MPa  160  2MPa 9.5L/min  95.6% 45.7%       47

0.26MPa  130  3MPa 7.5L/min  92.9% 66.6%       36

0.26MPa    3.8MPa 0     締切り

0.26MPa  190L/min  0 11.7L/min 100%

0.26MPa  170  1MPa 9.6L/min  91.7% 21.7%

0.26Pa  160  2MPa 9.3L/min  94.4% 44.7%

0.26MPa  130  3MPa 7.5L/min  93.7% 66.6%

0.26MPa    3.9MPa 0     締切り

0.26MPa  190L/min  0 12.0L/min 100.0%

0.26MPa  170  1MPa 9.8L/min  91.3% 22.2%

0.26MPa  160  2MPa 9.5L/min  94.0% 45.7%

0.26MPa  130  3MPa 7.5L/min  91.3% 66.6%

増圧装置流量特性

0 2 4 6 8 10 12 14

0 1 2 3

負荷圧力P(MPa)

２次側吐出し量Q（Ｌ/ｍｉｎ）

データ（１）

データ（２）

データ（３）

図1.2.8  増圧装置流量特性

増圧装置容積効率

86 88 90 92 94 96 98 100 102

0 1 2 3

負荷圧力P（MPa)

容積効率（％）

データ（１）

データ（２）

データ（３）

図1.2.9  増圧装置容積効率

但し、容積効率は、（負荷時の吐出し量/負荷時の供給流量）/（無負荷時の吐出し量/無 負荷時の供給流量）で定義し、算出した。

増圧装置全効率

0 10 20 30 40 50 60 70

0 1 2 3

負荷圧力P（MPa)

全効率（％） データ（１）

データ（２）

データ（３）

図1.2.10  増圧装置全効率

振動数の変化

0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1

0 1 2 3

負荷圧力P(MPa)

振動数（HZ）

振動数

図1.2.11  振動数の変化

①実験1

増圧装置流量特性

0.00 100.00 200.00 300.00 400.00 500.00 600.00

0 2.37 4.74 7.11 9.48 11.9 14.2 16.6 19 21.3 23.7 26.1 28.4 30.8 33.2 35.6 37.9 40.3 42.7 45 47.4 49.8 52.1 54.5 56.9 59.3 61.6 64 66.4 68.7 71.1 73.5 75.8 78.2

時間（S）

流量Q（L/min)

増圧装置１次側流量 (L/min)

増圧装置２次側流量 (L/min)

図1.2.12  増圧装置流量特性（時定数0.1L/min）

増圧装置圧力特性

-0.50 0.00 0.50 1.00 1.50 2.00 2.50 3.00 3.50 4.00

0 2.35 4.7 7.05 9.4 11.8 14.1 16.5 18.8 21.2 23.5 25.9 28.2 30.6 32.9 35.3 37.6 40 42.3 44.7 47 49.4 51.7 54.1 56.4 58.8 61.1 63.5 65.8 68.2 70.5 72.9 75.2 77.6 79.9

時間（S）

圧力P（MPa) 増圧装置１次側圧力

(MPa)

増圧装置２次側圧力 (MPa)

図1.2.13  増圧装置圧力特性（測定時間70s）

②実験2

増圧装置流量特性

0.00 50.00 100.00 150.00 200.00 250.00 300.00

0.00 5.37 10.74 16.11 21.48 26.85 32.22 37.59 42.96 48.33 53.70 59.07 64.44 69.81 75.18 80.55 85.92 91.29 96.66 102.03 107.40 112.77 118.14 123.51 128.88 134.25 139.62 144.99 150.36 155.73 161.10 166.47 171.84 177.21

時間(S)

流量Q(L/min)

増圧装置１次側流量 (L/min)

増圧装置２次側流量 (L/min)

図1.2.14  増圧装置流量特性（時定数50L/min）

増圧装置圧力特性

-0.50 0.00 0.50 1.00 1.50 2.00 2.50 3.00 3.50 4.00 4.50

0.00 5.31 10.62 15.93 21.24 26.55 31.86 37.17 42.48 47.79 53.10 58.41 63.72 69.03 74.34 79.65 84.96 90.27 95.58 100.89 106.20 111.51 116.82 122.13 127.44 132.75 138.06 143.37 148.68 153.99 159.30 164.61 169.92 175.23 180.54

時間（S）

圧力P(MPa) 増圧装置１次側圧力

(MPa)

増圧装置２次側圧力 (MPa)

図1.2.15  増圧装置圧力特性（測定時間160s）

１．２．５  課題と今後の展開（考察と課題）

（１）表 1.2.1 の静特性に示す流量値は、流量計の表示値とメスシリンダによる実測値の

二通りの測定で比較したが、ほぼ同一の値が出た。すなわち、結果の値は、実際の一定時 間内で吐き出された容量であることがわかった。（瞬時値ではなく平均値であった。）増圧 性能としては、締切値で0.26MPaに対して3.8MPa〜4.0MPaが出ており、増圧比14倍 をクリアしている。

（２）実験結果に示す効率の評価は、無負荷時点を100％として、下記方法で算出した。

容積効率＝（負荷時の吐出し量/負荷時の供給流量）/（無負荷時の吐出し量/無負荷時の供 給流量）×100

全効率＝（２次圧力×２次流量）/（１次圧力×１次流量）×100

（３）上記の計算結果から、容積効率は、1MPaで91.9％、2MPa で 94.7％、3MPa で 92.6％であり、ほぼ一定と評価できる。

一方、全効率は、3MPaで66.6％であった。

（４）定圧弁の２次側圧力を 0.26MPa に設定したが、増圧装置の負荷を変えても、定圧 弁の設定圧力は安定していることが示された。一方で、増圧装置の負荷を増加させていく と、供給流量が減ってきている。このことは、増圧装置の１次側操作力と２次側負荷によ る抵抗力との差分が、負荷が大きくなることにより、摩擦力と速度抵抗に打ち勝てなくな ってきていることを示している。各部摺動抵抗を軽減させることによりさらに特性の改善 は図れるものと思われる。但し、摺動抵抗の軽減にも限界があり、定圧弁の設定圧力を

0.26MPaからさらに上げていくことも考慮する必要があり、今後の課題である。

（５）今回振動数を計測したが、無負荷で0.93HZ、1MPaで0.83HZ、2MPaで0.78HZ、

3MPaで0.6HZであった。（３回平均値）

増圧装置の１サイクルの呑み込み量が3.2Lであることから、無負荷で179L/min、1MPa で160L/min、2MPaで150L/min、3MPaで115L/minが、増圧装置を通過している流量 であることがわかる。

（６）動特性であるが、１次側圧力が比較的安定しているのに対して、１次側流量、２次 側圧力、流量に脈動が発生している。単体での評価をするために、図1.2.16〜図1.2.23に 示すように平均値を取り、整理してみた。静特性の評価は、この平均値に近い。

（７）単体試験においては、増圧装置２次側にアキュムレータを入れていないので脈動が 発生している。この対策として、増圧装置を複数台に分割し、位相を変えることによって 脈動を抑制する方法やアキュムレータを組み込む方法などが考えられる。実際に定圧装置 とのサブシステムにおいて、20Lのアキュムレータを組み込むことにより、大幅な脈動低 減を図ることができた。（１．１．４項  増圧装置を接続した場合の動特性参照。）

①実験１

図1.2.16  増圧装置１次圧力

図1.2.17  増圧装置１次流量 増圧装置１次圧力

0 0.05 0.1 0.15 0.2 0.25 0.3 0.35

0 10 20 30 40 50 60 70

時間（ｓ）

MPa

増圧装置１次流量

0 50 100 150 200 250 300 350

0 10 20 30 40 50 60 70

時間（ｓ）

L/min

図1.2.18  増圧装置２次圧力

図1.2.19  増圧装置２次流量 増圧装置２次圧力

-0.5 0 0.5 1 1.5 2 2.5 3 3.5 4

0 10 20 30 40 50 60 70

時間（ｓ）

MPa

増圧装置２次流量

0 2 4 6 8 10 12 14 16

0 10 20 30 40 50 60 70

時間（ｓ）

L/min

①実験２

エラー!

図1.2.20  増圧装置１次圧力

図1.2.21  増圧装置１次流量

増圧装置１次側圧力

0 0.05 0.1 0.15 0.2 0.25 0.3 0.35

0 20 40 60 80 100 120 140 160

時間（s）

MPa

増圧装置１次側流量

0 20 40 60 80 100 120 140 160 180 200

0 20 40 60 80 100 120 140 160

時間（s）

L/min

図1.2.22  増圧装置２次圧力

図1.2.23  増圧装置２次流量

増圧装置２次側圧力

-0.5 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5

0 20 40 60 80 100 120 140 160

時間（s）

MPa

増圧装置２次側流量

0 2 4 6 8 10 12 14 16

0 20 40 60 80 100 120 140 160

時間（s）

L/min

１．３  エネルギー有効利用装置の機能検証と改善  １．３．１  目的

生産工場及び一般家庭にインフラとして整備されている水道網を利用した UniADS を 実用化する上で、省エネルギー性の向上は非常に重要な課題である。昨年の研究結果にお いては、定水圧源に接続したエネルギー有効利用手法の効果が実験的に示され、装置単体

として10%程度のエネルギー回収効率を有することが明らかにされた。同時に高、中、低

の三つの圧力ラインを有するシステムに対して二つのエネルギー回収パターンを提案し、

数値計算によりこれらの有効性を評価した。本項では定圧装置、増圧装置を含むUniADS システム全体の省エネルギー効果について、昨年度と同様に実機実験により定量的に考察 することを目的とする。

本研究で提案する装置の最終目的は、複数水圧バッテリの概念として以下のように要約 される。すなわち、ON-OFF駆動する圧力段階の異なる3種のエネルギー供給源があり、

そのうち最上位のものは負荷の作動に応じて自動的に作動する増圧器を有する最大能力の 水圧供給源とし、残りの2種は圧力の異なる蓄圧源とする。水圧モータで（常時）駆動さ れるコンベアと、荷を昇降作動させるリフタの組み合わせ装置を想定し、コンベアは常に 最大能力供給源により駆動し、リフタは荷の大小により二つの蓄圧源を切り替えて駆動す る。コンベア回路には、負荷が軽いときの余剰エネルギーを二つの蓄圧源に補充する選択 弁があり、最大能力供給源のエネルギーを常に有効に利用できるものとする。運転中の負 荷の大小及び蓄圧源の状態は常に監視できる機能を有し、それらの情報に応じてコンベア 装置では駆動と蓄圧を繰り返し、シリンダ装置では蓄圧源を自動選択することが可能なコ ントローラを有する産業用運搬装置を実現できるような装置を考える。以上の概念が実現 されれば、従来廃棄していた余剰エネルギーを他のアクチュエータの駆動に利用できると 同時に、多数の負荷あるいは工程に応じた複数の圧力源を準備することが不要となるため、

環境融和性に優れた水圧駆動システムの付加価値はさらに大きくなる。

本研究では上記の基礎実験の延長として、以下の二つの検証を行うこととする。すなわ ち、1）平成17年度の実験で多大な漏れ流量のエネルギー回収効率への影響が指摘された

3.5MPa 仕様の水圧モータにおいて、容積効率向上を目的としてプレッシャ・ローディン

グ機構を採用した水圧モータがどの程度のエネルギー回収効率を有するかを、平成 17 年 度と同一の実験条件の下で明らかにする。2）平成17年度において機器単体の性能向上を 図った定圧装置、増圧装置をエネルギー有効利用装置に接続し、本研究で提案するエネル ギー有効利用手法によりどの程度のエネルギーの回収・回生が可能かを、従来の駆動方法 と比較して全体性能の検証を行う。なお本年度も高圧ライン（3.5MPa）及び低圧ライン

（0.25MPa）の二つの圧力ラインのみに対して実験を行う。

１．３．２  漏れ流量抑制型水圧モータによるエネルギー回収効率の検証実験結果  昨年度実験に用いた3.5MPa仕様の水圧モータでは、供給圧力の上昇に伴い側板とロー タの間のクリアランスが大きくなるために漏れ流量が増大し、定格回転時の必要供給流量 が大きくなるという結果が得られた。その際には暫定的に本体に締め付け治具を用いて実 験を行ったが、本年度は圧力バランスを確保することで漏れ流量を抑制するプレッシャ・

昨年度と同一の実験条件下でどの程度の回収効率を有するかを実験的に検証した。

図1.3.1は、本研究に対応する実験回路部分のみを取り出したものである。図1.3.1にお

いて、p、Q、_S.V.はそれぞれ圧力計、流量計、空気圧駆動型電磁弁を表している。本回路 は一定速度で回転する水圧モータの減速を行うため、吐出側流量を絞りを介してタンクに 導くライン（従来回路）と低圧ラインに戻すライン（提案回路）を選ぶ切換弁（図 1.3.1

のS.V.6及びS.V.7）を有しており、以後この後者の切換弁をエネルギー有効利用弁と呼ぶ

ことにする。

水 道 水

POWDER BRAKE

LOAD

Supply Pressure : 1.5 [MPa]

Supply flow (Max)： 15 [L/min]

Supply Pressure : 0.25 [MPa]

Supply flow (Max)： 15 [L/min]

(減圧弁)

S.V.1 S.V.2

S.V.3

S.V.6 S.V.7

S.V.9

S.V.10 S.V.11

Q1

Q2

Q3 p1

p3

p2

図1.3.1 エネルギー有効利用装置実験回路図

生産工場内における搬送用コンベアとリフタの実際の運転パターンとしては昨年度と

同様に図 1.3.2 の組み合わせを考える。本研究で提案するエネルギー有効利用手法では、

モータ減速の際に吐出側をエネルギー有効利用弁により低圧ラインに接続し、この圧力エ ネルギーを低圧ラインのアキュムレータに蓄えることでエネルギー回収を行い、低圧ライ ンに接続された水圧シリンダの駆動は、この回収されたエネルギーを回生することで実現 する。このような動作によりエネルギーの回収を行う回路を本研究では提案回路と呼び、

一定仕事に対する従来回路との消費エネルギーの比較を行う。具体的には、水圧モータに よる回転仕事及び水圧シリンダの昇降による往復動作からなる一定の仕事を行った場合の

提案回路及び従来回路での消費エネルギー量を比較することにより、省エネルギー効率を 求める。

t ¹=10 t'¹ t ²=20 t ³=25 水圧モータ   

初期回転数

N

水圧モータ   減速後回転数

N

時間 s

シリンダストローク x=200

図1.3.2 アクチュエータ駆動パターン

  実験では、低圧ラインアキュムレータの初期蓄圧力及び水圧モータ回転数を変化させて 行う。従来回路においては、減速後にこの回転数に一致するように水圧モータ吐出側（戻 り側）の電磁弁（S.V.11）及びその下流に設けられた可変絞りの絞り度合いを調整してい る。なお各電磁弁の駆動パターンについては、平成 17 年度の場合と全く同一であるので 省略する。

ａ．実験パラメータ

  ・低圧ラインアキュムレータの初期蓄圧力pACC  0.22MPa、0.20MPa

・低圧ラインアキュムレータの蓄圧終了圧力pACC  0.25MPa   ・水圧モータ初期回転数Nh 1000rpm、1300rpm

  ・水圧シリンダ負荷M 5kg ｂ．駆動パターン（図1.3.2参照）

Step.1  t1 = 10s：S.V.7の切換えによる蓄圧を開始

Step.2  低圧ライン圧力p3が0.25MPa に達した時刻t’’1で、水圧モータを停止させる ために駆動弁S.V.2及びS.V.3を閉鎖

Step.3  t2= 20s：シリンダ伸ばし動作開始 Step.4  t3 = 25s：シリンダ戻し動作開始

消費エネルギーと省エネルギー率は、昨年度同様に次式で定義する。

（消費エネルギーE）＝ Esup + EACC/initial −EACC/end

ただし
