愛知工業大学 博士論文
情報通信システムにおける ネットワーク管理に関する研究
2015 年 10 月 30 日
宮内 直人
論 文 要 旨
本 論 文 は 情 報 通 信 シ ス テ ム に お け る ネ ッ ト ワ ー ク 管 理 に つ い て 、 論 文 提 出 者 自 身 が お こ な っ た ４ つ の 研 究 を 中 心 と し て 考 察 を 行 っ た 結 果 を ま と め た も の で あ り 、 全 ７ 章 か ら 構 成 さ れ る 。
第 １ 章 は 、 緒 言 で あ り 、 研 究 の 目 的 、 要 旨 お よ び 本 論 文 の 構 成 を 述 べ る 。
第 ２ 章 は 、 本 論 文 の 主 題 で あ る 情 報 通 信 シ ス テ ム に お け る ネ ッ ト ワ ー ク 管 理 技 術 の 概 要 に つ い て 述 べ る 。
ま ず 、 ISO/IEC JTC1 と ITU-T が 標 準 化 を 行 っ た OSI 管 理 と 、 IETF が 標 準 化 を 行 っ た SNMP に つ い て 述 べ る 。OSI 管 理 の 標 準 化 項 目 は 、管 理 プ ロ ト コ ル と 管 理 情 報 に 分 け る こ と が で き る 。
次 に 、 情 報 通 信 シ ス テ ム に お け る ネ ッ ト ワ ー ク 管 理 技 術 を 体 系 的 に 整 理 し 、 技 術 課 題 を 抽 出 す る 。 関 連 す る 技 術 分 野 は 、 ネ ッ ト ワ ー ク を 構 築 す る た め の ネ ッ ト ワ ー ク の 通 信 プ ロ ト コ ル 技 術 と 、 ネ ッ ト ワ ー ク 管 理 シ ス テ ム を 構 築 す る た め の デ ー タ ベ ー ス 技 術 、 ソ フ ト ウ ェ ア 構 築 技 術 、 セ キ ュ リ テ ィ 管 理 技 術 で あ る 。
第 ３ 章 は OSI 管 理 シ ス テ ム を 実 現 す る エ ー ジ ェ ン ト ・ ソ フ ト ウ ェ ア を 開 発 し 、 管 理 情 報 を 管 理 す る デ ー タ ベ ー ス を オ ブ ジ ェ ク ト 指 向 デ ー タ ベ ー ス と し て 実 現 し た の で 、 開 発 方 針 と 開 発 結 果 に つ い て 報 告 す る 。 ま た 、 管 理 情 報 に 関 す る ソ フ ト ウ ェ ア の 開 発 を 支 援 す る た め に 、 管 理 情 報 を 定 義 し た テ ン プ レ ー ト か ら 管 理 情 報 へ の ア ク セ ス モ ジ ュ ー ル を 自 動 生 成 す る ツ ー ル を 開 発 し た の で 、 そ の 設 計 ア ー キ テ ク チ ャ と 実 装 結 果 を 報 告 す る 。
エ ー ジ ェ ン ト シ ス テ ム の 設 計 に あ た っ て は 、 管 理 対 象 を オ ブ ジ ェ ク ト 指 向 の 手 法 を 用 い て モ デ ル 化 し 、 MIB を オ ブ ジ ェ ク ト 指 向 デ ー タ ベ ー ス と し て 実 現 し た 。 ま た 、 MIB の 操 作 言 語 に は 、 筆 者 ら の 開 発 し た オ ブ ジ ェ ク ト 指 向 言 語 superC を
ii
ル に 忠 実 な ソ フ ト ウ ェ ア を 作 成 す る こ と が で き た 上 、 管 理 情 報 へ の ア ク セ ス が 容 易 と な り 。 各 種 の 管 理 情 報 定 義 に も 柔 軟 に 対 応 す る こ と が 可 能 と な っ た 。 更 に 、 管 理 情 報 に 依 存 す る 部 分 と 管 理 情 報 に 依 存 し な い 部 分 を 分 離 し た 結 果 、 管 理 プ ロ ト コ ル 処 理 モ ジ ュ ー ル は 管 理 情 報 に か か わ ら ず 、 当 初 の 設 計 方 針 ど お り 汎 用 的 に 使 用 で き た 。
ま た 、 MIB ア ク セ ス モ ジ ュ ー ル を 、 1 つ の プ ロ セ ス で は な く ラ イ ブ ラ リ と し て 実 現 し た 結 果 、 不 要 な プ ロ セ ス 間 通 信 に よ る オ ー バ ー ヘ ッ ド を 回 避 で き た と 考 え ら れ る 。
第 ４ 章 は OSI 管 理 と SNMP を ベ ー ス と し て 、 複 数 の サ ブ ド メ イ ン ネ ッ ト ワ ー ク か ら 構 成 さ れ る 事 業 会 社 の ネ ッ ト ワ ー ク 運 用 管 理 方 法 に つ い て 報 告 す る 。一 般 に 、 事 業 会 社 で は 各 事 業 所 に 分 散 配 置 さ れ た LAN を 広 域 網 で 接 続 し て 、 全 社 的 な ネ ッ ト ワ ー ク シ ス テ ム の 構 築 を 行 っ て い る 。 こ の よ う な 大 規 模 ネ ッ ト ワ ー ク シ ス テ ム を 安 全 に 効 率 よ く 運 用 す る に は 、 ネ ッ ト ワ ー ク 及 び シ ス テ ム の 管 理 が 非 常 に 重 要 で あ る 。 そ の た め 、 複 数 の 分 散 配 置 さ れ た LAN ド メ イ ン を 統 合 的 に 管 理 す る た め の ア ー キ テ ク チ ャ と し て 、LAN ド メ イ ン 内 は SNMP に よ る ド メ イ ン マ ネ ー ジ ャ に よ る 管 理 、 LAN ド メ イ ン 間 は OSI に よ る 統 合 マ ネ ー ジ ャ に よ る 統 合 管 理 を 行 う ア ー キ テ ク チ ャ を 提 案 す る 。 ま た 、 提 案 し た ア ー キ テ ク チ ャ を 実 現 す る た め 、 管 理 プ ロ ト コ ル の 変 換 方 式 、 管 理 情 報 の 統 合 方 法 、 お よ び 実 現 ソ フ ト ウ ェ ア の 概 要 に つ い て 述 べ る 。 統 合 マ ネ ー ジ ャ は 、 ド メ イ ン マ ネ ー ジ ャ を 管 理 し 、 ド メ イ ン マ ネ ー ジ ャ は 、 末 端 の LAN 機 器 を 管 理 し て い る 。
統 合 マ ネ ー ジ ャ と ド メ イ ン マ ネ ー ジ ャ は 、 OSI 管 理 に 準 拠 し 、 テ ン プ レ ー ト で 記 述 し た 管 理 情 報 を 処 理 す る こ と が で き る 。 管 理 情 報 に つ い て は 、 OSI 管 理 が 規 定 す る 管 理 情 報 に 加 え て 、 NMF の 管 理 情 報 ラ イ ブ ラ リ を サ ポ ー ト し た 。
ま た 、 統 合 マ ネ ー ジ ャ が 扱 う MIB ス キ ー マ を 抽 象 的 な MO ク ラ ス と し て 固 定 (動 的 MIB ス キ ー マ を 採 用 )し た こ と に よ っ て 、統 合 マ ネ ー ジ ャ の 適 用 領 域 を 広 げ る こ と が 可 能 と な り 、 可 搬 性 が 高 く な っ た 。
さ ら に 、 プ ロ グ ラ ム 開 発 に お い て 、 OSF/DME が 公 認 す る 管 理 API (XMP/API)を
採 用 し た こ と に よ り 、 ア プ リ ケ ー シ ョ ン の 可 搬 性 が 高 く な る こ と が 期 待 で き る 。 ド メ イ ン マ ネ ー ジ ャ は 、 CMIP と SNMP の プ ロ ト コ ル 変 換 、 お よ び OSI-SMI と IAB-SMI の 管 理 情 報 変 換 を 行 う 。 ま た 、 TCP/IP 管 理 の デ ・ フ ァ ク ト 標 準 で あ る SNMP に 準 拠 し 、 管 理 情 報 と し て MIB-II を 処 理 す る こ と も 可 能 で あ る 。
第 ５ 章 と 第 ６ 章 は 、 第 ３ 章 と 第 ４ 章 で 提 案 し た ネ ッ ト ワ ー ク 管 理 方 法 を 、 実 際 の ネ ッ ト ワ ー ク シ ス テ ム に 適 用 し た 結 果 に つ い て 述 べ る 。 ま ず 、 第 ５ 章 は 、 第 ３ 章 と 第 ４ 章 で 提 案 し た 階 層 管 理 の 手 法 を 、FTTH の バ ッ ク ボ ー ン・ネ ッ ト ワ ー ク の 一 方 式 で あ る ATM-PON 加 入 者 収 容 装 置 の ネ ッ ト ワ ー ク 管 理 に 適 用 し た 結 果 に つ い て 述 べ る 。標 準 的 な 管 理 プ ロ ト コ ル で あ る CMIP に 加 え て 、CORBA お よ び TL1 を 使 っ て 管 理 す る 階 層 的 な ネ ッ ト ワ ー ク 管 理 装 置 を 設 計 し た 。 標 準 的 な 管 理 プ ロ ト コ ル と 管 理 情 報 を カ ス タ マ イ ズ す る こ と に よ っ て 、10 万 以 上 の 管 理 対 象 を 効 率 よ く ネ ッ ト ワ ー ク を 管 理 す る 方 式 に つ い て 述 べ る 。
第 ６ 章 は 、 近 年 急 速 に 普 及 が 進 ん で い る ス マ ー ト メ ー タ ー か ら 構 成 さ れ る 電 力 自 動 検 針 ネ ッ ト ワ ー ク の 運 用 管 理 シ ス テ ム に 応 用 し た の で 、 そ の 展 開 方 法 に つ い て 述 べ る 。 ス マ ー ト メ ー タ ー の 導 入 に よ っ て 、 自 動 的 か つ リ ア ル タ イ ム に 電 力 量 を 検 針 す る こ と が 可 能 と な り 、 さ ら に は オ ン デ マ ン ド の 発 電 も 可 能 と な る 。
筆 者 ら は ス マ ー ト グ リ ッ ド を 実 現 す る た め に 必 要 な 情 報 通 信 シ ス テ ム の 要 件 を 抽 出 し 、 ス マ ー ト グ リ ッ ド の サ ブ シ ス テ ム と な る 電 力 需 給 制 御 と 配 電 制 御 、 お よ び ス マ ー ト メ ー タ ー の 試 作 シ ス テ ム に つ い て 報 告 す る 。 特 に 、 ス マ ー ト メ ー タ ー ･サ ブ シ ス テ ム に つ い て 、920MHz 無 線 と 携 帯 電 話 網 、PLC を 利 用 し た ス マ ー ト メ ー タ ー と そ れ ら を 運 用 管 理 す る 計 算 機 シ ス テ ム か ら 構 成 さ れ る ス マ ー ト メ ー タ ー 通 信 シ ス テ ム に つ い て 、 設 計 ア ー キ テ ク チ ャ と 、 実 現 上 の 課 題 、 解 決 策 に つ い て 述 べ た 。
iv
ト ワ ー ク 運 用 管 理 の 今 後 の 方 向 性 に 考 察 を お こ な っ て い る 。
目 次 目 次 目 次 目 次
第第
第 1第 111 章章章章 は じ め には じ め には じ め には じ め に... ... ... ... 1111
1.1 研 究 の 背 景 と 目 的 ... 1
1.2 論 文 の 構 成 と 各 章 の 概 要 ... 1
第第 第第 2222 章章章章 ネ ッ ト ワ ー ク 管 理ネ ッ ト ワ ー ク 管 理ネ ッ ト ワ ー ク 管 理ネ ッ ト ワ ー ク 管 理 ... ... ... 5...555 2.1 は じ め に ... 5
2.2 標 準 的 な 管 理 ア ー キ テ ク チ ャ ... 5
2.3 既 存 の 標 準 的 な 管 理 ア ー キ テ ク チ ャ の 検 証 ... 11
2.4 次 世 代 の 管 理 ア ー キ テ ク チ ャ ... 17
第第 第第 3333 章章章章 ネ ッ ト ワ ー ク 管 理 情 報 デ ー タ ベ ー スネ ッ ト ワ ー ク 管 理 情 報 デ ー タ ベ ー スネ ッ ト ワ ー ク 管 理 情 報 デ ー タ ベ ー スネ ッ ト ワ ー ク 管 理 情 報 デ ー タ ベ ー ス (MIB) (MIB) (MIB) (MIB) と そ の 支 援 系と そ の 支 援 系と そ の 支 援 系と そ の 支 援 系 ... 21212121 3.1 は じ め に ... 21
3.2 OSI 管 理 の 概 要 ... 23
3.3 エ ー ジ ェ ン 卜 シ ス テ ム... 30
3.4 MINT ... 34
3.5 MINT の 実 現 方 式 ... 36
第 第 第 第 4444 章章章章 分 散分 散分 散分 散 LANLAN ド メ イ ン の 広 域 接 続 に よ る 統 合 管 理LANLANド メ イ ン の 広 域 接 続 に よ る 統 合 管 理ド メ イ ン の 広 域 接 続 に よ る 統 合 管 理ド メ イ ン の 広 域 接 続 に よ る 統 合 管 理 ... ... 43434343 4.1 は じ め に ... 43
4.2 OSI 管 理 と SNMP に よ る 管 理 ... 45
4.3 統 合 管 理 方 式 の 設 計 ... 50
4.4 評 価 ... 67
第 第 第 第 5555 章章章章 大 規 模大 規 模大 規 模 ATM大 規 模 ATMATM -ATM--- PONPON シ ス テ ム 管 理 装 置 へ の 適 用PONPONシ ス テ ム 管 理 装 置 へ の 適 用シ ス テ ム 管 理 装 置 へ の 適 用シ ス テ ム 管 理 装 置 へ の 適 用... ... 71...717171 5.1 APON シ ス テ ム の 管 理 方 法 ... 71
5.2 APON 管 理 装 置 の 実 装 ... 76
vi 第
第 第
第 6666 章章章章 ス マ ー ト グ リ ッ ド を 実 現 す る 情 報 通 信 シ ス テス マ ー ト グ リ ッ ド を 実 現 す る 情 報 通 信 シ ス テ ム へ の 応 用ス マ ー ト グ リ ッ ド を 実 現 す る 情 報 通 信 シ ス テス マ ー ト グ リ ッ ド を 実 現 す る 情 報 通 信 シ ス テム へ の 応 用ム へ の 応 用ム へ の 応 用 ... 81818181
6.1 は じ め に ... 81
6.2 ス マ ー ト グ リ ッ ド ... 81
6.3 ス マ ー ト グ リ ッ ド を 実 現 す る た め の 情 報 通 信 シ ス テ ム ... 85
6.4 考 察 ... 88
第第
第 7第 777 章章章章 お わ り にお わ り にお わ り にお わ り に... ... ... ... 90909090 謝 辞謝 辞
謝 辞謝 辞 ... ... ... ... 93939393 参 考 文 献
参 考 文 献 参 考 文 献
参 考 文 献 ... ... ... ... 94...949494
著 者 論 文 著 者 論 文 著 者 論 文
著 者 論 文 ... ... ... ... 100...100100100
図 目 次 図 目 次 図 目 次 図 目 次
図 2.1 OSI 管 理 モ デ ル ... 6
図 2.2 SNMP 管 理 モ デ ル ... 7
図 2.3 CORBA ア ー キ テ ク チ ャ ... 8
図 2.4 CORBA の 管 理 へ の 適 用 例 ... 9
図 2.5 DMI 管 理 モ デ ル ... 11
図 2.6 OSI 管 理 の 管 理 情 報 構 造 ... 14

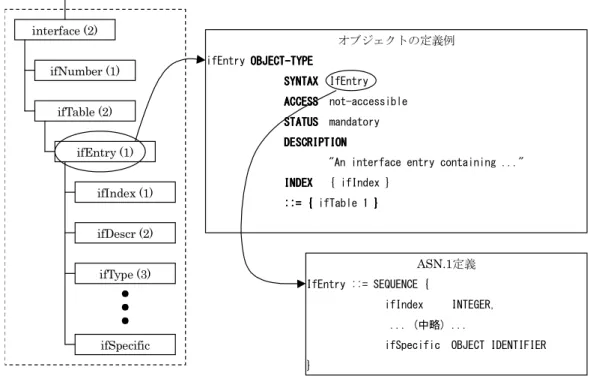

図 2.7 SNMP の 管 理 情 報 構 造 ... 15
図 2.8 MOF の 管 理 情 報 構 造 ... 16
図 2.9 拡 張 C/S モ デ ル ... 18

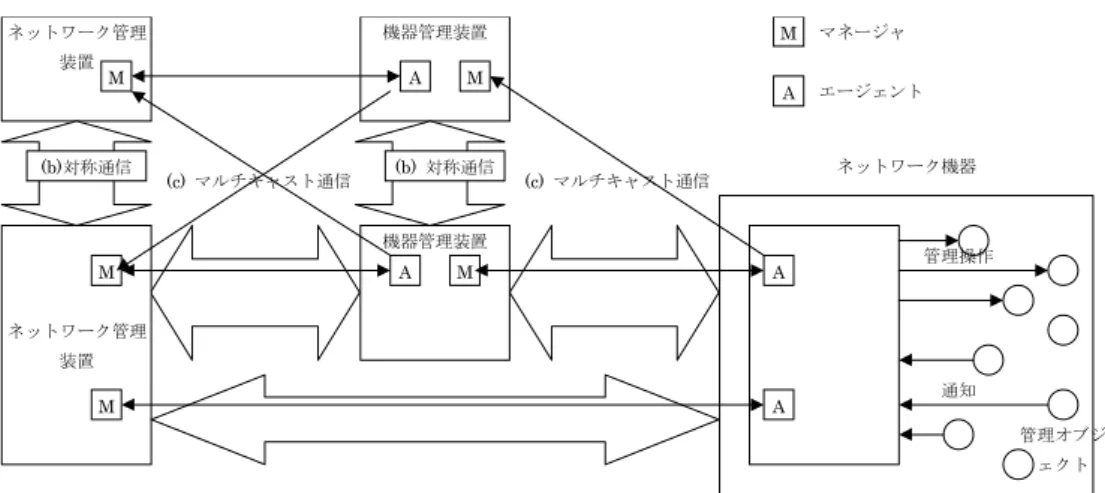

図 2.10 M/A モ デ ル の 拡 張 ... 19

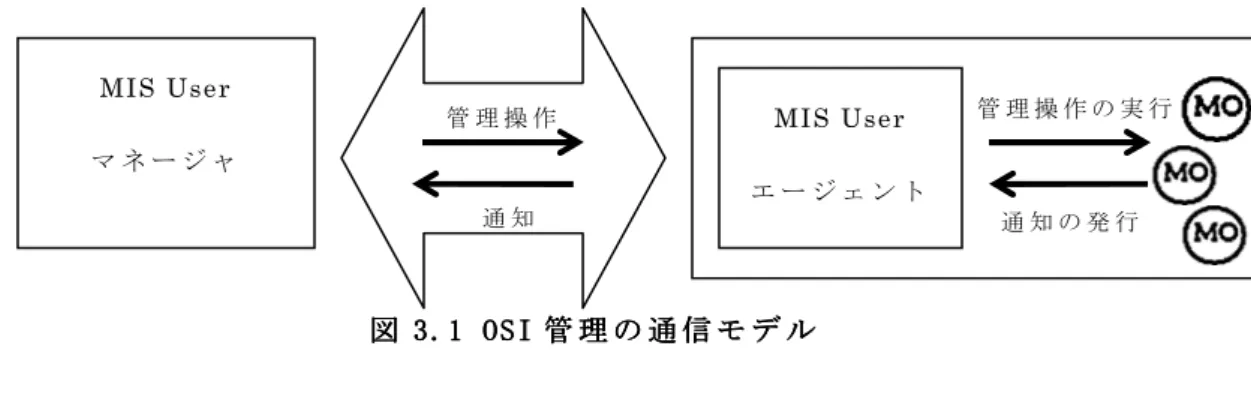

図 3.1 OSI 管 理 の 通 信 モ デ ル ... 23
図 3.2 OSI 管 理 モ デ ル に お け る マ ネ ー ジ ャ と エ ー ジ ェ ン ト の 構 成 ... 24
図 3.3 テ ン プ レ ー ト 例 ... 29
図 3.4 エ ー ジ ェ ン ト シ ス テ ム の ソ フ ト ウ ェ ア 構 成 ... 32
図 3.5 MINT の モ ジ ュ ー ル 構 成 ... 35
図 3.6 MINT の 入 出 力 デ ー タ ... 36
図 3.7 テ ン プ レ ー ト 定 義 と SUPERC ク ラ ス 定 義 ... 37
図 4.1 OSI 管 理 モ デ ル ... 45
図 4.2 従 来 の LAN 管 理 シ ス テ ム ... 50
図 4.3 OSI に よ る LAN 統 合 ネ ッ ト ワ ー ク 管 理 シ ス テ ム ... 52
図 4.4 包 含 木 ... 55
図 4.5 継 承 木 ... 55
図 4.6 統 合 マ ネ ー ジ ャ と ド メ イ ン マ ネ ー ジ ャ の 動 作 シ ー ケ ン ス ... 63
図 4.7 ド メ イ ン マ ネ ー ジ ャ の タ ス ク 構 成 ... 66
viii
図 5.2 ク ロ ス コ ネ ク シ ョ ン の カ ス タ マ イ ズ ... 74
図 5.3 通 知 の カ ス タ マ イ ズ ... 75
図 5.4 大 容 量 デ ー タ の カ ス タ マ イ ズ ... 76
図 5.5 ネ ッ ト ワ ー ク 構 成 ... 77
図 5.6 EMS の 構 成 ... 78
図 5.7 性 能 評 価 環 境 ... 79
図 6.1 ス マ ー ト グ リ ッ ド 概 念 図 ... 82
図 6.2 電 力 需 給 制 御 の 概 要 ... 83
図 6.3 配 電 制 御 の 概 要 ... 84
図 6.4 ス マ ー ト メ ー タ ー の 概 要 ... 85
図 6.5 試 作 シ ス テ ム の 構 成 ... 87
表 目 次 表 目 次 表 目 次 表 目 次
表 3.1 シ ス テ ム 管 理 機 能 ... 25
表 3.2 CMIS/P プ リ ミ テ ィ ブ 一 覧 ... 26
表 3.3 テ ン プ レ ー ト 一 覧 ... 27
表 3.4 SMAP ソ フ ト ウ ェ ア モ ジ ュ ー ル 一 覧 ... 33
表 3.5 MINT の モ ジ ュ ー ル サ イ ズ ... 36
表 3.6 MINT の 入 出 力 ス テ ッ プ 数 ... 41
表 4.1 CMIP と SNMP の 比 絞 ... 49
表 4.2 統 合 管 理 方 式 の 比 絞 ... 51
表 4.3 オ ベ レ ー シ ョ ン の マ ッ ピ ン グ ... 57
表 4.4 CMIP と SNMP の マ ッ ピ ン グ ... 58
表 4.5 ド メ イ ン マ ネ ー ジ ャ の 機 能 ... 65
表 4.6 マ ッ ピ ン グ テ ー プ ル ... 66
表 4.7 統 合 マ ネ ー ジ ャ が 生 成 可 能 な オ ブ ジ ェ ク ト ... 69
表 5.1 ク ラ ス 定 義 と 最 大 MO イ ン ス タ ン ス 数 ... 73
表 5.2 プ ロ グ ラ ム 言 語 の 比 較... 76
表 5.3 ク ロ ス コ ネ ク シ ョ ン の 所 要 時 間 ... 79
第 1章 は じ め に
1.1 研 究 の 背 景 と 目 的
近 年 様 々 な 産 業 分 野 で 情 報 通 信 シ ス テ ム が 利 用 さ れ て お り 、 そ れ ら を 健 全 に 運 用 す る た め に は シ ス テ ム 管 理 装 置 や ネ ッ ト ワ ー ク 管 理 装 置 が 必 要 不 可 欠 で あ る 。
情 報 通 信 シ ス テ ム の 適 用 分 野 が 広 が る に し た が っ て 、 管 理 さ れ る 側 の 情 報 通 信 機 器 の 種 類 が 増 大 す る と 共 に 、 管 理 す る 側 の 管 理 装 置 の 機 能 も 増 大 し て い る 。 こ の よ う な 状 況 に お い て 、 管 理 さ れ る 側 の 情 報 通 信 機 器 と 管 理 す る 側 の 管 理 装 置 を 包 含 す る ネ ッ ト ワ ー ク 管 理 シ ス テ ム の 設 計 ・ 開 発 コ ス ト は 増 大 し て お り 、 設 計 ・ 開 発 の 効 率 化 が 求 め ら れ て い る 。
ネ ッ ト ワ ー ク 管 理 シ ス テ ム の 設 計 を 効 率 化 す る た め の 一 つ の 手 段 と し て 、 ISO や IETF が 標 準 化 し た OSI 管 理 や SNMP を 活 用 す る す る 方 法 が 有 効 で あ る が 、 情 報 通 信 機 器 と 管 理 装 置 の 各 々 に お い て さ ら に 開 発 を 効 率 化 す る た め の 手 法 が 必 要 で あ る 。
本 論 文 で は 、 情 報 通 信 機 器 に お い て 、 ネ ッ ト ワ ー ク 管 理 シ ス テ ム に 情 報 を 提 供 す る ソ フ ト ウ ェ ア を 効 率 的 に 開 発 す る 手 法 に つ い て 提 案 を 行 う 。 ま た 、 管 理 装 置 に お い て 、 複 数 の 通 信 サ ブ シ ス テ ム を 統 合 的 か つ 効 率 的 に 管 理 す る 手 法 に つ い て 提 案 す る 。
ま た 、 提 案 し た 手 法 を 、 電 力 流 通 シ ス テ ム 分 野 の ネ ッ ト ワ ー ク 管 理 シ ス テ ム に 適 用 し 、 提 案 手 法 の 有 効 性 を 示 す 。
1.2 論 文 の 構 成 と 各 章 の 概 要
本 論 文 の 構 成 は 以 下 の と お り で あ る 。
第 2 章 は 、 本 論 文 の 主 題 で あ る 情 報 通 信 ネ ッ ト ワ ー ク の 構 築 と 運 用 管 理 の 要 件 と し て の ネ ッ ト ワ ー ク 管 理 機 能 に つ い て 述 べ る 。
ま ず 、 ISO/IEC JTC1 と ITU-T が 標 準 化 を 行 っ た OSI 管 理 と 、 IETF が 標 準 化 を 行 っ た SNMP に つ い て 述 べ る 。OSI 管 理 の 標 準 化 項 目 は 、管 理 プ ロ ト コ ル と 管 理 情 報 に 分 け る こ と が で き る 。
次 に 、 情 報 通 信 シ ス テ ム に お け る ネ ッ ト ワ ー ク 管 理 を 支 え る 技 術 と し て 、 ネ ッ ト ワ ー ク の 通 信 プ ロ ト コ ル と 、 ネ ッ ト ワ ー ク 管 理 シ ス テ ム を 構 築 す る た め の デ ー タ ベ ー ス 、 ソ フ ト ウ ェ ア 構 築 、 セ キ ュ リ テ ィ 等 の 技 術 を 体 系 的 に 整 理 し 、 技 術 課 題 を 抽 出 す る 。
第 3 章 は ネ ッ ト ワ ー ク 管 理 シ ス テ ム を 実 現 す る た め に 、 エ ー ジ ェ ン ト ・ ソ フ ト ウ ェ ア を 開 発 し 、 管 理 情 報 を 管 理 す る デ ー タ ベ ー ス を オ ブ ジ ェ ク ト 指 向 デ ー タ ベ ー ス と し て 実 現 し た の で 、 開 発 方 針 と 開 発 結 果 に つ い て 報 告 す る 。 ま た 、 管 理 情 報 に 関 す る ソ フ ト ウ ェ ア の 開 発 を 支 援 す る た め に 、 管 理 情 報 を 定 義 し た テ ン プ レ ー ト か ら 管 理 情 報 へ の ア ク セ ス モ ジ ュ ー ル を 自 動 生 成 す る ツ ー ル を 開 発 し た の で 、 そ の 設 計 ア ー キ テ ク チ ャ と 実 装 結 果 を 述 べ る 。
エ ー ジ ェ ン ト シ ス テ ム の 設 計 に あ た っ て は 、 管 理 対 象 を オ ブ ジ ェ ク ト 指 向 の 手 法 を 用 い て モ デ ル 化 し 、 MIB を オ ブ ジ ェ ク ト 指 向 デ ー タ ベ ー ス と し て 実 現 し た 。 ま た 、 MIB の 操 作 言 語 に は 、 開 発 し た オ ブ ジ ェ ク ト 指 向 言 語 superC[35]を 採 用 し た 。 MIB の 操 作 に つ い て は 、 管 理 情 報 が 記 述 さ れ た テ ン プ レ ー ト か ら 管 理 情 報 へ の ア ク セ ス 処 理 部 分 を 生 成 す る MINT を 開 発 し た 。そ の 結 果 OSI 管 理 モ デ ル に 忠 実 な ソ フ ト ウ ェ ア を 作 成 す る こ と が で き た 上 、管 理 情 報 へ の ア ク セ ス が 容 易 と な り 、 各 種 の 管 理 情 報 定 義 に も 柔 軟 に 対 応 す る こ と が 可 能 と な っ た 。
更 に 、 管 理 情 報 に 依 存 す る 部 分 と 管 理 情 報 に 依 存 し な い 部 分 を 分 離 し た 結 果 、 管 理 プ ロ ト コ ル 処 理 モ ジ ュ ー ル は 管 理 情 報 に か か わ ら ず 、 当 初 の 設 計 方 針 ど お り 汎 用 的 に 使 用 で き た 。
ま た 、MIB ア ク セ ス モ ジ ュ ー ル を 、1 つ の プ ロ セ ス で は な く ラ イ ブ ラ リ と し て 実 現 し た 結 果 、 不 要 な プ ロ セ ス 間 通 信 に よ る 処 理 オ ー バ ー ヘ ッ ド を 回 避 す る こ と が で き た 。
第 ４ 章 は ネ ッ ト ワ ー ク 管 理 の 標 準 的 な プ ロ ト コ ル で あ る OSI 管 理 と SNMP を ベ ー ス と し て 、 複 数 の サ ブ ド メ イ ン ネ ッ ト ワ ー ク か ら 構 成 さ れ る 事 業 会 社 の ネ ッ ト ワ ー ク を 管 理 す る 方 法 に つ い て 報 告 す る 。 一 般 に 、 事 業 会 社 で は 各 事 業 所 に 分 散
は 、 ネ ッ ト ワ ー ク 及 び シ ス テ ム の 管 理 が 非 常 に 重 要 で あ る 。 そ の た め 、 複 数 の 分 散 配 置 さ れ た LAN ド メ イ ン を 統 合 的 に 管 理 す る た め の ア ー キ テ ク チ ャ と し て 、LAN ド メ イ ン 内 は SNMP に よ る ド メ イ ン マ ネ ー ジ ャ に よ る 管 理 、 LAN ド メ イ ン 間 は OSI に よ る 統 合 マ ネ ー ジ ャ に よ る 統 合 管 理 を 行 う ア ー キ テ ク チ ャ を 提 案 す る 。 ま た 、 提 案 し た ア ー キ テ ク チ ャ を 実 現 す る た め 、 管 理 プ ロ ト コ ル の 変 換 方 式 、 管 理 情 報 の 統 合 方 法 、お よ び 実 現 ソ フ ト ウ ェ ア の 概 要 に つ い て 述 べ る 。統 合 マ ネ ー ジ ャ は 、 ド メ イ ン マ ネ ー ジ ャ を 管 理 し 、 ド メ イ ン マ ネ ー ジ ャ は 、 末 端 の LAN 機 器 を 管 理 し て い る 。
統 合 マ ネ ー ジ ャ と ド メ イ ン マ ネ ー ジ ャ は 、 OSI 管 理 に 準 拠 し 、 テ ン プ レ ー ト で 記 述 し た 管 理 情 報 を 処 理 す る こ と が で き る 。 管 理 情 報 に つ い て は 、 OSI 管 理 が 規 定 す る 管 理 情 報 に 加 え て 、 NMF の 管 理 情 報 ラ イ ブ ラ リ を サ ポ ー ト し た 。
ま た 、統 合 マ ネ ー ジ ャ が 扱 う MIB ス キ ー マ を 抽 象 的 な MO ク ラ ス と し て 固 定 し た こ と に よ っ て 、 統 合 マ ネ ー ジ ャ の 適 用 領 域 を 広 げ る こ と が 可 能 と な り 、 可 搬 性 が 高 く な っ た 。
さ ら に 、プ ロ グ ラ ム 開 発 に お い て 、OSF/DME が 公 認 す る 管 理 API (XMP/API)を 採 用 し た こ と に よ り 、 ア プ リ ケ ー シ ョ ン の 可 搬 性 が 高 く な る こ と が 期 待 で き る 。 ド メ イ ン マ ネ ー ジ ャ は 、CMIP と SNMP の プ ロ ト コ ル 変 換 、お よ び OSI-SMI と IAB-SMI の 管 理 情 報 変 換 を 行 う 。 ま た 、 TCP/IP 管 理 の デ ・ フ ァ ク ト 標 準 で あ る SNMP に 準 拠 し 、 管 理 情 報 と し て MIB-II を 処 理 す る こ と も 可 能 で あ る 。
第 ５ 章 は 、第 3 章 と 第 4 章 で 提 案 し た 階 層 管 理 の 手 法 を 、FTTH の バ ッ ク ボ ー ン・
ネ ッ ト ワ ー ク の 一 方 式 で あ る ATM-PON 加 入 者 収 容 装 置 の ネ ッ ト ワ ー ク 管 理 に 適 用 し た 結 果 に つ い て 述 べ る 。 標 準 的 な 管 理 プ ロ ト コ ル で あ る CMIP に 加 え て 、 CORBA お よ び TL1 を 使 っ て 管 理 す る 階 層 的 な ネ ッ ト ワ ー ク 管 理 装 置 を 設 計 し た 。 標 準 的 な 管 理 プ ロ ト コ ル と 管 理 情 報 を カ ス タ マ イ ズ す る こ と に よ っ て 、10 万 以 上 の 管 理 対 象 を 効 率 よ く 管 理 す る 方 式 に つ い て 述 べ る 。
第 6 章 は 、 近 年 急 速 に 普 及 が 進 ん で い る ス マ ー ト メ ー タ ー か ら 構 成 さ れ る 電 力 自 動 検 針 ネ ッ ト ワ ー ク の 運 用 管 理 方 法 に つ い て 述 べ る 。 ス マ ー ト メ ー タ ー の 導 入 に よ っ て 、 自 動 的 か つ リ ア ル タ イ ム に 電 力 量 を 検 針 す る こ と が 可 能 と な り 、 さ ら
に は オ ン デ マ ン ド の 発 電 も 可 能 と な る 。 筆 者 は ス マ ー ト グ リ ッ ド を 実 現 す る た め に 必 要 な 情 報 通 信 シ ス テ ム の 要 件 を 抽 出 し 、 ス マ ー ト グ リ ッ ド の サ ブ シ ス テ ム と な る 電 力 需 給 制 御 と 配 電 制 御 、 お よ び ス マ ー ト メ ー タ ー の 試 作 シ ス テ ム に つ い て 報 告 す る 。 特 に 、 ス マ ー ト メ ー タ ー ･サ ブ シ ス テ ム に つ い て 、 920MHz 無 線 と 携 帯 電 話 網 、 PLC を 利 用 し た ス マ ー ト メ ー タ ー と そ れ ら を 運 用 管 理 す る 計 算 機 シ ス テ ム か ら 構 成 さ れ る ス マ ー ト メ ー タ ー 通 信 シ ス テ ム に つ い て 、 設 計 ア ー キ テ ク チ ャ と 、 実 現 上 の 課 題 、 解 決 策 に つ い て 述 べ る 。
最 後 に 第 ７ 章 で 結 論 と 今 後 の 課 題 を 述 べ る 。
第 2章 ネ ッ ト ワ ー ク 管 理
2.1 は じ め に
ネ ッ ト ワ ー ク 管 理 の 標 準 化 作 業 が 完 了 し て か ら 10 年 が 経 過 し て い る が [1][2][3][4][5][6][7]、い ま だ に ネ ッ ト ワ ー ク の 管 理 の 開 発 コ ス ト と 時 間 が 削 減 さ れ た り 、 運 用 操 作 が 効 率 化 さ れ て い る と は 言 い が た い 。 こ の 論 文 で は 、 既 存 の 標 準 的 な ネ ッ ト ワ ー ク 管 理 ア ー キ テ ク チ ャ を 検 証 し 、 ネ ッ ト ワ ー ク 管 理 の 課 題 を 総 括 し ネ ッ ト ワ ー ク 管 理 の 理 想 像 に つ い て 考 察 す る 。
以 下 、 2.2 節 で は 過 去 10 年 間 の ネ ッ ト ワ ー ク 管 理 方 法 の 変 遷 を 総 括 し 、 2.3 節 で は 現 在 と 過 去 の ネ ッ ト ワ ー ク 管 理 の 課 題 を 比 較 す る 。 2.4 節 で は 今 後 の テ レ コ ム 管 理 の 課 題 と 解 決 方 法 に つ い て 述 べ る 。
2.2 標 準 的 な 管 理 ア ー キ テ ク チ ャ
こ の 節 で は 、 1990 年 前 後 に 開 発 さ れ た OSI 管 理 [8][9]と TMN[10]、 CMOT[11]、
SNMP の ア ー キ テ ク チ ャ と 、 そ の 後 に 開 発 さ れ た CORBA[15] と DMI[16] 、 WBEM[12][13][14]の 管 理 ア ー キ テ ク チ ャ に つ い て 概 観 す る ｡
2.2.1 OSI 管 理 と TMN、 及 び CMOT
OSI 管 理 は 、 ISO と CCITT(現 ITU-T)に よ っ て 1990 年 に 標 準 化 さ れ た 管 理 ア ー キ テ ク チ ャ で あ る 。 図 2.1 に OSI 管 理 の モ デ ル と プ ロ ト コ ル 構 成 を 示 す ｡
MIS-User (agent role) MIS-User
(manager role) Access control
Managed open system
Notification dissemination
Performing management
operations
Notifications emitted
Managed objects Communicating
Management operations
Notifications
ROSE ACSE
Presentation Session Transport
Network Data Link
Physical CMIS/P
ROSE ACSE
Presentation Session Transport
Network Data Link
Physical CMIS/P
IP TCP, UDP
LPP
IP TCP, UDP
RFC-1006 CMOT
図 図 図

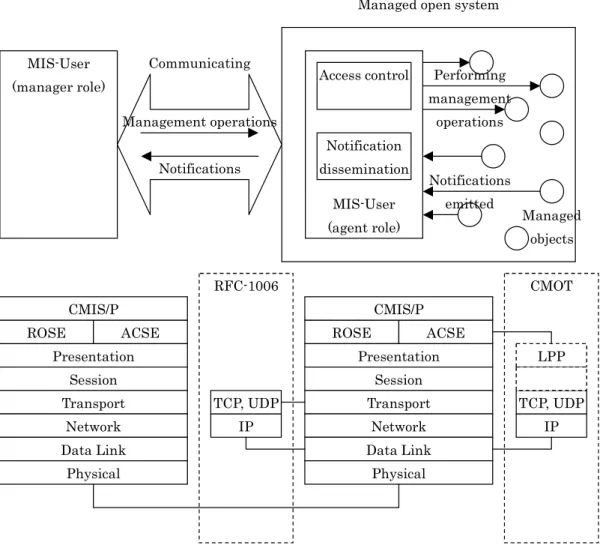

図 2222 .... 1111 OSIOSIOSI 管 理 モ デ ルOSI管 理 モ デ ル管 理 モ デ ル管 理 モ デ ル
OSI 管 理 を 実 装 す る 際 、フ ル ス タ ッ ク の OSI を 使 う 代 わ り に TCP/IP に マ ッ ピ ン グ す る 方 法 も 広 く 使 わ れ て い る ｡ま た 、 フ ル ス タ ッ ク の OSI を 使 う 代 わ り に LPP (Lightweight Presentation Protocol)と TCP/IP を 使 う CMOT が 提 案 さ れ て い た が 、 実 際 に は 利 用 さ れ て い な い ｡
TMN は 、 ITU-T が OSI 管 理 を テ レ コ ム 管 理 用 に 拡 張 し た ア ー キ テ ク チ ャ で あ る 。 TMN や OSI 管 理 は 、 通 信 キ ャ リ ア や 官 公 庁 に て 利 用 さ れ る ケ ー ス が 多 い ｡
2.2.2 SNMP
ル と プ ロ ト コ ル 構 成 を 示 す ｡
Management Agent Network
Management Station
Network Element
Performing management
operations
Notifications emitted
Objects Communicating
Management operations
traps
UDP IP Data Link
Physical SNMP
UDP IP Data Link
Physical SNMP
図 図図
図 2222 .... 2222 SNMPSNMPSNMPSNMP 管 理 モ デ ル管 理 モ デ ル管 理 モ デ ル 管 理 モ デ ル
SNMP は 、主 に LAN 機 器 を 管 理 す る た め の デ フ ァ ク ト 標 準 で あ っ た が 、近 年 様 々 な 分 野 で 広 範 囲 に 利 用 さ れ て い る ｡
2.2.3 CORBA
CORBA は 、 分 散 シ ス テ ム 環 境 で オ ブ ジ ェ ク ト 同 士 が メ ッ セ ー ジ を 交 換 す る た め の ア ー キ テ ク チ ャ で あ り 、OMG に よ っ て 標 準 化 さ れ て い る 。図 2.3 に 、CORBA の ア ー キ テ ク チ ャ を 示 す ｡ま た 、 OMG と TMF は 、 TMN と CORBA を マ ッ ピ ン グ す る た め の JIDM(Joint-Inter-Domain Management) と 呼 ば れ る イ ン タ フ ェ ー ス を 規 定 し て い る ｡CORBA で は 、 次 の ３ つ の オ ブ ジ ェ ク ト 群 の 集 ま り か ら 構 成 さ れ る 。
A) 業 種 別 に 必 要 と さ れ る サ ー ビ ス を 提 供 す る オ ブ ジ ェ ク ト 群 B) ア プ リ ケ ー シ ョ ン 依 存 の オ ブ ジ ェ ク ト 群
C) 共 通 的 な サ ー ビ ス を 提 供 す る オ ブ ジ ェ ク ト 群
Horizontal CORBA Facility Application Object
共通的なサービスを提供する オブジェクト群
アプリケーション依存の オブジェクト群
業種別に必要とされるサービスを提供する オブジェクト群
Vertical CORBA Facility Healthcare
Finance Geographic Data Telecommunication
Compound Docs Object Linking Help Facility Desktop Mgmt
CORBA Service
Externalization Security
Time Properties
Query Licensing Lifecycle
Events Persistence Transactions Concurrency
Object Request Broker
図 図 図

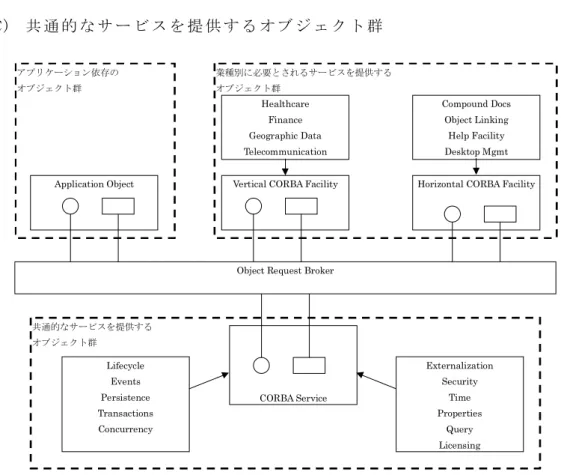

図 2222 .... 3333 CORBACORBACORBA ア ー キ テ ク チ ャCORBAア ー キ テ ク チ ャア ー キ テ ク チ ャ ア ー キ テ ク チ ャ
図 2.4 に 、 CORBA を 使 っ て 管 理 シ ス テ ム を 構 築 す る 場 合 の 管 理 モ デ ル の 例 と プ
(Client の 役 割 を 果 た す )と ネ ッ ト ワ ー ク 機 器 (Server の 役 割 を 果 た す )間 の イ ン タ フ ェ ー ス 定 義 を IDL コ ン パ イ ラ に 入 力 す る と 、 IDL コ ン パ イ ラ は 管 理 装 置 用 の Stub プ ロ グ ラ ム と 、ネ ッ ト ワ ー ク 機 器 用 の Skelton プ ロ グ ラ ム を 出 力 す る 。Stub プ ロ グ ラ ム と Skelton プ ロ グ ラ ム は CORBA の Event Service を 使 っ て 通 信 を 行 う 。 ネ ッ ト ワ ー ク 機 器 が 発 生 す る イ ベ ン ト は 、Skelton プ ロ グ ラ ム か ら Event Service 経 由 で 管 理 装 置 の Stub プ ロ グ ラ ム に よ っ て 受 信 さ れ る 。
Server Client
ネットワーク機器
Objects Communicating
操作 Event Service
TCP IP Data Link
Physical IIOP, GIOP
TCP IP Data Link
Physical IIOP, GIOP
イベント読み出し
管理装置
IDLコンパイラ インタフェー
ス定義
Stub Skelton
図 図 図
図 2222 .... 4444 CORBACORBACORBACORBA の 管 理 へ の 適 用 例の 管 理 へ の 適 用 例の 管 理 へ の 適 用 例 の 管 理 へ の 適 用 例
2.2.4 DMI と WBEM
DMI(Desktop Management Interface) は 、 パ ソ コ ン や 周 辺 機 器 等 を 管 理 す る た め の 管 理 情 報 と 管 理 API の 規 定 で あ り 、 DMTF (Distributed Management Task Force)に よ っ て 標 準 化 さ れ た 。 図 2.5 は 、 DMI の 管 理 モ デ ル と プ ロ ト コ ル 構 成 を 示 し て い る ｡図 に お い て 、管 理 装 置 (Remote Local Node)と ネ ッ ト ワ ー ク 機 器 (Local Node)間 の イ ン タ フ ェ ー ス を DMI IDL と し て 定 義 し IDL コ ン パ イ ラ に 入 力 す る と 、 IDL コ ン パ イ ラ は Remote Local Node 用 の Client Stub プ ロ グ ラ ム と 、 Local Node 用 の Server Stub プ ロ グ ラ ム を 出 力 す る 。 Client Stub プ ロ グ ラ ム と Server Stub プ ロ グ ラ ム は 各 々 DMI Service User と DMI Service Provider に リ ン ク さ れ 、 実 行 可 能 な プ ロ グ ラ ム と な る 。
Web Browser は Remote Local Node と XML on http で 通 信 を 行 う 。 Remote Local Node か ら Local Node に 対 し て 情 報 収 集 ・ 情 報 設 定 を 行 う 場 合 は 、 MI interface client か ら MI interface server の イ ン タ フ ェ ー ス 呼 出 を 利 用 す る 。一 方 、Local Node か ら Remote Local Node に 障 害 通 知 な ど の イ ベ ン ト を 発 行 す る 場 合 は 、 Indication client か ら Indication server に イ ベ ン ト を 送 信 す る 。
DMI Service Provider DMI Service User
Local Node
Group API
インタフェース呼出
TCP, UDP IP Data Link
Physical RPC
TCP, UDP IP Data Link
Physical RPC Remote/Local Node
MI interface client
MI interface server
Indication client Indication
server
イベント Web Browser
XML on http
IDLコンパイラ DMI IDL定義
Client Stub Server Stub
図 図 図
図 2222 .... 5555 DMIDMIDMI 管 理 モ デ ルDMI管 理 モ デ ル管 理 モ デ ル管 理 モ デ ル
DMI の 他 に 、DMTF は 管 理 情 報 の 共 通 ス キ ー マ で あ る CIM (Common Information Model)や WBEM (Web-Based Enterprise Management)と 呼 ば れ る Web を 使 っ た 管 理 イ ン タ フ ェ ー ス も 規 定 し て い る ｡
2.3 既 存 の 標 準 的 な 管 理 ア ー キ テ ク チ ャ の 検 証
こ の 節 で は 、 2.2 節 で 述 べ た 既 存 の 標 準 的 な 管 理 ア ー キ テ ク チ ャ に つ い て 検 証 す る 。
2.3.1 相 互 接 続 性
OSI 管 理 に 準 拠 し た 管 理 シ ス テ ム で 、 マ ネ ー ジ ャ と エ ー ジ ェ ン ト を 別 の ベ ン ダ が 開 発 す る 場 合 、 両 者 を 相 互 接 続 す る こ と は 容 易 で は な い ｡CMIP は 相 互 接 続 の た め の パ ラ メ タ が 少 な い の で 比 較 的 接 続 性 が 良 い が 、 CMIP の 下 位 層 プ ロ ト コ ル (ACSE や プ レ ゼ ン テ ー シ ョ ン 、セ ッ シ ョ ン 、ト ラ ン ス ポ ー ト )の パ ラ メ タ は 、種 類
が 多 い 上 に パ ラ メ タ 値 の 自 由 度 が 高 い の で 、 相 互 接 続 の た め の 調 整 作 業 が 必 要 と な る 。
一 方 、SNMP や CORBA に 準 拠 し た 管 理 シ ス テ ム で 、マ ネ ー ジ ャ と エ ー ジ ェ ン ト を 別 の ベ ン ダ が 開 発 す る 場 合 は 、 両 者 の 相 互 接 続 は 容 易 で あ る ｡そ の 理 由 は 、 SNMP と CORBA が 利 用 す る プ ロ ト コ ル 階 層 が 少 な い 上 、下 位 層 プ ロ ト コ ル (IP や TCP、UDP) の 相 互 接 続 性 が 高 い た め 、相 互 接 続 の た め の パ ラ メ タ の 種 類 が 非 常 に 少 な い の で 、 ほ と ん ど チ ュ ー ニ ン グ す る 必 要 が 無 い か ら で あ る ｡
相 互 接 続 性 を 高 め る 上 で は 、 多 様 な パ ラ メ タ を 容 易 す る 複 雑 な プ ロ ト コ ル よ り も 、 簡 単 な パ ラ メ タ を も っ た プ ロ ト コ ル の ほ う が 効 果 的 で あ る と い え る 。
2.3.2 管 理 モ デ ル
OSI 管 理 と SNMP は 、マ ネ ー ジ ャ ･エ ー ジ ェ ン ト (M/A)モ デ ル を 採 用 し て い る 。M/A モ デ ル を 階 層 的 に 構 成 し 、 ネ ッ ト ワ ー ク 全 体 を 管 理 す る シ ス テ ム も 発 表 さ れ て い る [20][21][22]｡M/A モ デ ル で は 、並 列 し た マ ネ ー ジ ャ 同 士 の 通 信 方 式 が 規 定 さ れ て い な い た め 、マ ネ ー ジ ャ の 障 害 に 対 す る 保 障 手 段 を 独 自 に 規 定 す る 必 要 が あ る ｡ 一 方 、 CORBA と DMI は ク ラ イ ア ン ト ･サ ー バ (C/S)モ デ ル を 採 用 し て い る ｡C/S モ デ ル の 場 合 、 非 同 期 に 通 知 さ れ る 警 報 な ど を 受 信 す る た め に 、 ク ラ イ ア ン ト が サ ー バ に 定 期 的 に 問 合 せ る な ど の 処 理 が 必 要 と な る た め 、 警 報 の 検 出 時 間 に お い て チ ュ ー ニ ン グ が 必 要 と な る ｡
2.3.3 管 理 プ ロ ト コ ル (1) プ ロ ト コ ル 階 層
OSI 管 理 は 、OSI の 7 層 全 て の プ ロ ト コ ル を 使 っ て 通 信 を 行 う が 、SNMP と CORBA 及 び DMI は TCP ま た は UDP を 直 接 利 用 す る プ ロ ト コ ル で あ る ｡
近 年 の IP ネ ッ ト ワ ー ク の 爆 発 的 な 普 及 に よ っ て 、 TCP ま た は UDP/IP の 相 互 接 続 性 が 非 常 に 高 い の で 、 OSI の 7 層 を 全 て 使 う 必 要 性 は 低 い と 考 え ら れ る ｡
OSI 管 理 で 、 7 種 類 の 管 理 操 作 (Create, Delete, Get, Set, Action, CancelGet, EventReport) を 用 意 し て い る ｡ SNMPv1 は 、 4 種 類 の 操 作 (GetRequest, GetNextRequest, SetRequest, Trap) を 用 意 し 、 SNMPv2 は さ ら に 2 種 類 の 操 作 (GetBulkRequest, InformationRequest)を 追 加 し て い る ｡
CORBA と DMI は 、 管 理 イ ン タ フ ェ ー ス の 定 義 は あ る も の の 、 特 に 管 理 操 作 の 種 類 に 制 約 は 無 く 、管 理 シ ス テ ム の 構 築 者 が 自 由 に 管 理 操 作 を 決 め る こ と が で き る 。 オ ブ ジ ェ ク ト 指 向 技 術 に 基 づ く な ら ば イ ン タ フ ェ ー ス を 自 由 に 規 定 で き る ほ う が 良 い が 、 管 理 ア プ リ ケ ー シ ョ ン を 定 型 的 に 開 発 す る に は 、 OSI 管 理 の よ う に 限 定 し た 管 理 操 作 に 制 限 し た ほ う が 効 率 的 と 考 え ら れ る ｡
(3) プ ロ ト コ ル の 信 頼 性
OSI 管 理 は コ ネ ク シ ョ ン 型 の 通 信 プ ロ ト コ ル だ が 、 SNMP は コ ネ ク シ ョ ン レ ス 型 の 通 信 プ ロ ト コ ル で あ る た め 、 CMIP は SNMP よ り も 信 頼 性 が 高 い 。
2.3.4 管 理 情 報 の 記 述 方 法 (1) GDMO

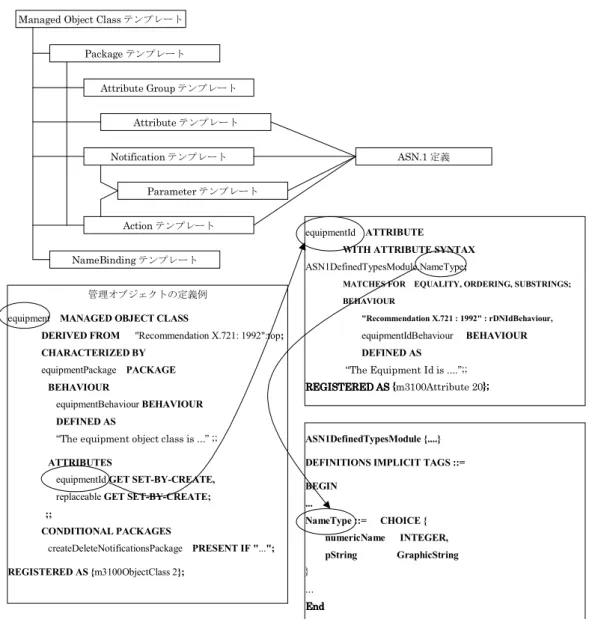

OSI 管 理 や TMN が 扱 う 管 理 情 報 の 構 造 は 、 GDMO と 呼 ば れ る [17]｡GDMO は オ ブ ジ ェ ク ト 指 向 技 術 に 基 づ い た 管 理 情 報 定 義 方 法 で あ り 、 8 種 類 の テ ン プ レ ー ト で 管 理 情 報 の 構 造 を 表 し 、 最 終 的 に は 管 理 情 報 を ASN.1[19]で 表 現 す る ｡管 理 情 報 は 、 管 理 オ ブ ジ ェ ク ト (MO)と 、そ の 属 性・通 知 ･動 作 を 定 義 す る こ と に よ っ て 表 現 す る ｡ オ ブ ジ ェ ク ト 間 の 関 係 は 、 名 前 ま た は 属 性 に よ っ て 表 す ｡
Managed Object Classテンプレート
管理オブジェクトの定義例
equipment MANAGED OBJECT CLASS
DERIVED FROM "Recommendation X.721: 1992":top;
CHARACTERIZED BY equipmentPackage PACKAGE
BEHAVIOUR
equipmentBehaviour BEHAVIOUR DEFINED AS
“The equipment object class is ...” ;;
ATTRIBUTES
equipmentId GET SET-BY-CREATE, replaceable GET SET-BY-CREATE;
;;
CONDITIONAL PACKAGES
createDeleteNotificationsPackage PRESENT IF "...";
REGISTERED AS {m3100ObjectClass 2};
Packageテンプレート
Parameterテンプレート
NameBindingテンプレート
Attributeテンプレート Attribute Groupテンプレート
Actionテンプレート
Notificationテンプレート ASN.1定義
equipmentId ATTRIBUTE
WITH ATTRIBUTE SYNTAX ASN1DefinedTypesModule.NameType;
MATCHES FOR EQUALITY, ORDERING, SUBSTRINGS;
BEHAVIOUR
"Recommendation X.721 : 1992" : rDNIdBehaviour, equipmentIdBehaviour BEHAVIOUR DEFINED AS
“The Equipment Id is ....”;;
REGISTERED AS { REGISTERED AS { REGISTERED AS {
REGISTERED AS {m3100Attribute 20}}}};;;;
ASN1DefinedTypesModule {....}
DEFINITIONS IMPLICIT TAGS ::=
BEGIN ...
NameType ::= CHOICE { numericName INTEGER, pString GraphicString }
...
End End End End
図 図 図
図 2222 .... 6666 OSIOSIOSIOSI 管 理 の 管 理 情 報 構 造管 理 の 管 理 情 報 構 造管 理 の 管 理 情 報 構 造 管 理 の 管 理 情 報 構 造
図 2.6 に GDMO の テ ン プ レ ー ト の 相 関 関 係 と 、 GDMO を 使 っ て 機 器 (equipment) を 表 現 す る 例 を 示 す ｡GDMO を 使 う と 複 雑 な 管 理 情 報 を 定 義 で き る が 、 汎 用 的 過 ぎ る た め に 実 装 が 複 雑 に な る 傾 向 が あ る ｡
(2) SNMP-MIB
SNMP が 送 受 信 す る 管 理 情 報 の 構 造 は 、 SMI と 呼 ば れ る [18]が 、 一 般 的 に は MIB と 呼 ば れ る ｡SMI で は 、 管 理 情 報 を オ ブ ジ ェ ク ト と し て 表 現 す る ｡SNMP で は 、 管 理
間 の 関 係 は 、 グ ル ー プ に よ っ て 表 現 さ れ る 。 図 2.7 に SMIv1 に 従 っ た 管 理 情 報 の 構 造 と オ ブ ジ ェ ク ト の 定 義 例 を 示 す ｡な お 、 SMIv2 と SMIv3 は 、 SMIv1 を 発 展 さ せ た 管 理 構 造 で あ る 。
個 々 の オ ブ ジ ェ ク ト は ASN.1 で 表 現 さ れ る が 、 ASN.1 の 一 部 の 文 法 し か 使 用 で き な い 上 、ネ ス ト し た テ ー ブ ル 構 造 な ど を 表 現 で き な い 等 の 制 約 が あ る ｡し た が っ て 、 SNMP で 複 雑 な 管 理 情 報 を も っ た 機 器 を 管 理 す る こ と は 困 難 で あ る ｡
interface (2)
ifDescr (2)
ifType (3) ifNumber (1)
ifTable (2)
ifEntry (1)
ifIndex (1)
ifSpecific
オブジェクトの定義例 ifEntry OBJECT-TYPEOBJECT-TYPEOBJECT-TYPEOBJECT-TYPE
SYNTAXSYNTAXSYNTAXSYNTAX IfEntry ACCESSACCESSACCESSACCESS not-accessible STATUSSTATUSSTATUSSTATUS mandatory DESCRIPTIONDESCRIPTIONDESCRIPTIONDESCRIPTION
"An interface entry containing ..."
INDEXINDEXINDEXINDEX { ifIndex } ::= {::= {::= {::= { ifTable 1 }}}}
ASN.1定義 IfEntry ::= SEQUENCE {
ifIndex INTEGER, ... (中略) ...
ifSpecific OBJECT IDENTIFIER }
図 図図
図 2222 .... 7777 SNMPSNMPSNMPSNMP の 管 理 情 報 構 造の 管 理 情 報 構 造の 管 理 情 報 構 造の 管 理 情 報 構 造
(3) DMI の 管 理 情 報
DMI や WBEM が 扱 う 管 理 情 報 の 構 造 は 、 CIM と 呼 ば れ る 情 報 モ デ ル の 中 の MOF (Managed Object Format)を 使 っ て 表 現 す る ｡CIM と MOF は オ ブ ジ ェ ク ト 指 向 技 術 に 基 づ い て い る 。 図 2.8 に MOF の 記 述 例 を 示 す ｡図 は 32 ビ ッ ト 版 Windows の 論 理 デ ィ ス ク の 管 理 情 報 を 表 し て い る 。 Win32_LogicalDisk ク ラ ス が 4 つ の 属 性 と し て 、 文 字 列 型 の DriveLetter、 整 数 型 の RawCapacity、 文 字 列 型 の VolumeLabel、
ブ ー リ ア ン 型 の Format を 持 つ こ と を 示 し て い る 。

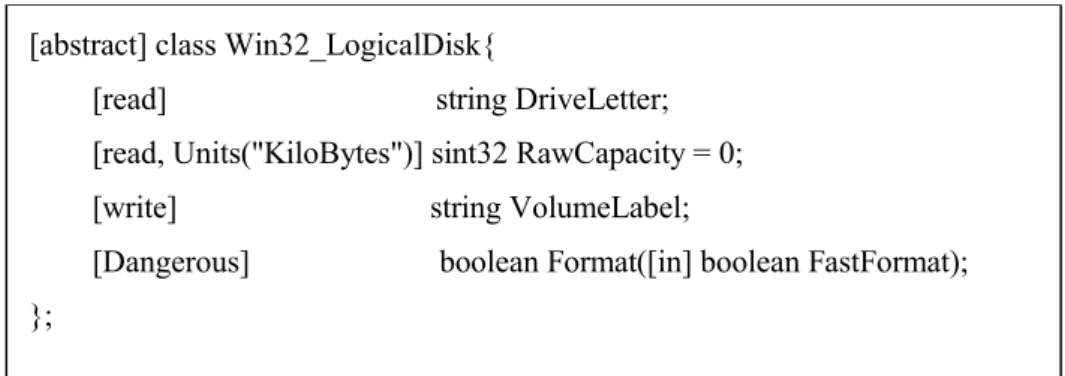

[abstract] class Win32_LogicalDisk{
[read] string DriveLetter;
[read, Units("KiloBytes")] sint32 RawCapacity = 0;
[write] string VolumeLabel;
[Dangerous] boolean Format([in] boolean FastFormat);
};
図図図
図 2222 .... 8888 MOFMOFMOFMOF の 管 理 情 報 構 造の 管 理 情 報 構 造の 管 理 情 報 構 造の 管 理 情 報 構 造
2.3.5 管 理 機 能
OSI 管 理 と TMN は 、 構 成 ･障 害 ・ 性 能 ・ 課 金 ･機 密 に 関 す る 管 理 機 能 と 管 理 情 報 を 規 定 し て い る が 、実 装 レ ベ ル で 標 準 の 管 理 機 能 を 利 用 し て い る 例 は 少 な い ｡SNMP は 、 管 理 情 報 を 規 定 し て い る が 、 管 理 機 能 に は 言 及 し て い な い ｡DMI と WBEM も 管 理 情 報 と API を 規 定 し て い る が 、 管 理 機 能 に は 言 及 し て い な い ｡
ネ ッ ト ワ ー ク 機 器 を 管 理 す る 場 合 は 、 管 理 機 能 を 詳 細 に 規 定 す る よ り も 、 管 理 情 報 を 豊 富 に 規 定 す る 方 が 、 実 用 的 と 思 わ れ る 。 一 方 、 ネ ッ ト ワ ー ク 全 体 や サ ー ビ ス を 管 理 す る 場 合 は 、 管 理 機 能 モ デ ル を 規 定 す る こ と が 有 効 と 思 わ れ る ｡
2.3.6 実 装 の 難 易 度
実 装 の 難 易 度 を 定 量 的 に 評 価 す る こ と は 難 し い が 、 一 般 的 に SNMP を 使 っ た 管 理 シ ス テ ム の 実 装 は 、 OSI 管 理 や TMN を 使 う よ り も 容 易 で あ り 、 コ ー ド 数 が 少 な い 傾 向 が あ る 。 CORBA を 使 っ た 実 装 は 、 SNMP と ほ ぼ 同 程 度 の 難 易 度 で あ り 、 コ ー ド 数 も ほ ぼ 同 程 度 で あ る ｡
OSI 管 理 や TMN を 使 っ た 開 発 が 比 較 的 難 易 度 が 高 い 理 由 は 、 次 の 理 由 に よ る と 考 え ら れ る ｡
• GDMO や ASN.1、 OSI の 7 階 層 す べ て を 実 装 す る 必 要 が あ り 、 開 発
2.4 次 世 代 の 管 理 ア ー キ テ ク チ ャ
こ の 節 で は 、 2.3 節 で 述 べ た 既 存 の 標 準 ア ー キ テ ク チ ャ の 検 証 に 基 づ き 、 今 後 望 ま れ る 次 世 代 の 管 理 ア ー キ テ ク チ ャ に つ い て 提 案 す る ｡
2.4.1 管 理 要 件
次 世 代 の 管 理 ア ー キ テ ク チ ャ は 、 既 存 の ア ー キ テ ク チ ャ が 内 在 す る 課 題 を 解 決 し 、 か つ 近 年 の 新 し い 通 信 技 術 や サ ー ビ ス に 対 応 す る 必 要 が あ る 。 そ の た め に 、 次 世 代 の 管 理 ア ー キ テ ク チ ャ は 、 次 の 要 件 を 満 足 す る 必 要 が あ る 。
• 通 信 機 器 と 管 理 装 置 間 、 お よ び 管 理 装 置 間 の イ ン タ フ ェ ー ス を 規 定 す る 管 理 モ デ ル
• SNMP の よ う に 簡 単 に 相 互 接 続 で き る 管 理 プ ロ ト コ ル
• GDMO の よ う に 複 雑 な 管 理 情 報 を 記 述 で き る 管 理 情 報 構 造
• CORBA の よ う に 柔 軟 な イ ン タ フ ェ ー ス
• 短 期 間 に 実 装 で き る 単 純 な 実 装 仕 様
2.4.2 管 理 モ デ ル
管 理 モ デ ル は 、TMN モ デ ル を 基 本 と し 、ネ ッ ト ワ ー ク 管 理 装 置 と 機 器 管 理 装 置 、 お よ び ネ ッ ト ワ ー ク 機 器 か ら 構 成 す る 。 ネ ッ ト ワ ー ク 機 器 と 機 器 管 理 装 置 間 、 お よ び 機 器 管 理 装 置 と ネ ッ ト ワ ー ク 機 器 間 の 管 理 モ デ ル は 、既 存 の マ ネ ー ジ ャ /エ ー ジ ェ ン ト モ デ ル (M/A モ デ ル )や ク ラ イ ア ン ト /サ ー バ モ デ ル (C/S モ デ ル )を 継 承 し 拡 張 す る こ と に よ っ て 、 2.4.1 に 述 べ た 要 件 を 満 足 す る こ と が で き る 。 し か し 、 ネ ッ ト ワ ー ク 管 理 装 置 同 士 、お よ び 機 器 管 理 装 置 同 士 の 管 理 モ デ ル は 、従 来 の M/A モ デ ル や C/S モ デ ル の よ う な 非 対 称 な モ デ ル で は な く 、 対 称 型 の モ デ ル が 必 要 で あ る 。 以 下 、 C/S モ デ ル と M/A モ デ ル を 拡 張 し た 管 理 モ デ ル を 示 す 。
(1) C/S モ デ ル の 拡 張
図 2.9 は 、 C/S モ デ ル を 拡 張 し た モ デ ル で あ る ｡こ の モ デ ル で は 、 C/S 通 信 と は 別 に 、 (a)非 同 期 に 通 知 を 伝 達 す る 通 信 手 段 と 、 (b)管 理 装 置 間 の 対 称 的 な 通 信 手
段 を 用 意 す る ｡
非 同 期 に 通 知 を 伝 達 す る 手 段 は 、 既 存 の CORBA イ ベ ン ト ・ サ ー ビ ス の よ う な 共 通 サ ー ビ ス を 利 用 す る の で は な く 、SNMP の trap や CMIP の eventReport の よ う な 通 知 の 機 構 が 考 え ら れ る 。 通 知 抜 け の 置 き に く い コ ネ ク シ ョ ン 型 の 通 信 機 構 が 有 効 と 考 え ら れ る 。
管 理 装 置 間 の 通 信 手 段 は 、 管 理 装 置 間 の ヘ ル ス チ ェ ッ ク や 冗 長 系 の た め の デ ー タ 交 換 、 お よ び 課 金 や 顧 客 管 理 の た め の デ ー タ 交 換 に 使 用 さ れ る 。 一 般 に 機 器 管 理 装 置 同 士 、 ネ ッ ト ワ ー ク 管 理 装 置 同 士 は 対 等 な 関 係 に あ る と 考 え ら れ る の で 、 対 称 的 な 通 信 手 段 が 必 要 で あ る 。
機器管理装置
ネットワーク機器
管理操作
通知
管理オブジ ェクト ネットワーク管理
装置
機器管理装置 ネットワーク管理
装置
C S C S
通知者 受信者
通知者 受信者
S
C クライアント
サーバ
C S
通知者 受信者
(a) 通知用通信 (a) 通知用通信
(a) 通知用通信 (b) 対称通信 (b)対称通信
C/S通信 C/S通信
図 図 図
図 22 .22... 9999 拡 張拡 張 C/S拡 張拡 張 C/SC/S モ デ ルC/Sモ デ ルモ デ ルモ デ ル
(2) M/A モ デ ル の 拡 張
図 2.10 は 、 M/A モ デ ル を 拡 張 し た モ デ ル で あ る 。 こ の モ デ ル で も 、 C/S モ デ ル の 拡 張 と 同 様 に 、 管 理 装 置 間 の 対 称 的 な 通 信 手 段 を 用 意 す る 。 ま た 、 エ ー ジ ェ ン ト が マ ネ ー ジ ャ に 対 し て マ ル チ キ ャ ス ト 通 信 を 行 う 手 段 を 用 意 す る 。 あ る マ ネ ー ジ ャ が エ ー ジ ェ ン ト に 管 理 操 作 を 行 う と 、 エ ー ジ ェ ン ト は そ の 結 果 を 複 数 の マ ネ ー ジ ャ に マ ル チ キ ャ ス ト す る こ と が で き る の で 、 マ ネ ー ジ ャ 同 士 の 情 報 整 合 処 理 が 不 要 と な る 。
機器管理装置
ネットワーク機器
管理操作
通知
管理オブジ ェクト ネットワーク管理
装置
機器管理装置 ネットワーク管理
装置
M A M A
A
M マネージャ
エージェント
M A M
M A
(c) マルチキャスト通信 (c) マルチキャスト通信 (b) 対称通信
(b)対称通信
図図
図図 2222 .... 10101010 M/AM/AM/A モ デ ル の 拡 張M/Aモ デ ル の 拡 張モ デ ル の 拡 張モ デ ル の 拡 張
2.4.3 管 理 プ ロ ト コ ル
相 互 接 続 性 と 実 装 を 容 易 に す る た め 、 管 理 プ ロ ト コ ル は 、 単 純 な 階 層 構 造 が 望 ま し い 。 し た が っ て 、 SNMP や CORBA の よ う に ネ ッ ト ワ ー ク 層 ま た は ト ラ ン ス ポ ー ト 層 を 直 接 利 用 す る 形 態 が 望 ま し い 。ま た 、通 信 の 信 頼 性 を 保 証 す る た め 、 コ ネ ク シ ョ ン 型 の 通 信 プ ロ ト コ ル が 必 要 で あ る 。
管 理 プ ロ ト コ ル の イ ン タ フ ェ ー ス の 種 類 は 、CMIP や SNMP の よ う に 数 種 の 管 理 イ ン タ フ ェ ー ス に 限 定 す る 方 法 と CORBA や DMI の よ う に 多 様 な イ ン タ フ ェ ー ス を 用 意 す る 方 法 が 考 え ら れ る 。 基 本 的 な 管 理 操 作 は 、 収 集 ・ 設 定 ・ 通 知 な ど に 集 約 で き る の で 、 数 種 の 管 理 イ ン タ フ ェ ー ス に 限 定 す べ き で あ る 。
2.4.4 管 理 情 報 構 造
さ ま ざ ま な 管 理 情 報 を 記 述 す る に は 、記 述 能 力 が 高 く 、Java 等 の オ ブ ジ ェ ク ト 指 向 言 語 と の 親 和 性 が 高 い 管 理 情 報 構 造 の 定 義 方 法 が 必 要 で あ る 。 既 存 の GDMO は こ れ ら の 要 件 を 満 足 し て い る の で 、 次 世 代 の 管 理 ア ー キ テ ク チ ャ に お い て も 継 続 し て 利 用 で き る 。た だ し 、GDMO は 汎 用 的 な 記 述 能 力 を 持 っ て い る 一 方 で 、記 述 方 法 が 困 難 で あ る た め 、 よ り 簡 便 な 管 理 情 報 構 造 が 求 め ら れ て い る ｡
2.4.5 管 理 機 能
既 存 の 標 準 的 な 管 理 ア ー キ テ ク チ ャ は 、 ネ ッ ト ワ ー ク 機 器 や 管 理 サ ー ビ ス の 管
理 機 能 に つ い て 標 準 化 し て き た が 、 管 理 装 置 や 管 理 端 末 に つ い て は あ ま り 議 論 さ れ て い な か っ た 。 近 年 の 管 理 シ ス テ ム は 、 従 来 の よ う に 閉 鎖 的 な 管 理 ネ ッ ト ワ ー ク で 利 用 す る だ け で な く オ ー プ ン な イ ン タ ー ネ ッ ト 環 境 で 利 用 す る こ と を 考 慮 し て 、 次 の よ う な 管 理 機 能 を 検 討 す る 必 要 が あ る 。
• 管 理 装 置 の 冗 長 化 機 能
• 管 理 端 末 の セ キ ュ リ テ ィ 機 能
• 管 理 通 信 帯 域 の 制 御 機 能
第 3章 ネ ッ ト ワ ー ク 管 理 情 報 デ ー タ ベ ー ス (MIB) と そ の 支 援 系
3.1 は じ め に
OSI (Open Systems Interconnection)準 拠 の 各 種 の 応 用 層 プ ロ ト コ ル が 各 地 で 実 装 が 試 み ら れ た 。 ISO/IEC JTC 1 (International Organization for
Standardization / International Electrotechnical Commission Joint Technical Committee One)と CCITT (Consultative Committee for International Telegraph and Telephone)で は 、 OSI 高 位 層 サ ー ビ ス の 一 つ と し て 、 OSI 管 理 を 標 準 化 し て い る [23][24][25][26][27]。 OSI 管 理 は 、 オ ブ ジ ェ ク ト 指 向 方 式 に 基 づ い て モ デ ル が 構 築 さ れ て お り 、 管 理 プ ロ ト コ ル と 菅 理 情 報 の 両 面 か ら 標 準 化 が 行 わ れ て い る 。 特 に 、 管 理 情 報 を 汎 用 的 に 定 義 す る た め に 、 テ ン プ レ ー ト と 呼 ば れ る 標 準 的 な 記 法 を 標 準 化 し て い る 。
こ の よ う に 、 OSI 管 理 の 標 準 化 が 進 展 す る に つ れ て 、 OSI 管 理 シ ス テ ム の 開 発 が 試 み ら れ て い る [28][29]。 OSI 管 理 シ ス テ ム を 開 発 す る 上 で 、 管 理 プ ロ ト コ ル の 実 装 と と も に 、 管 理 情 報 の 定 義 や 、 管 理 情 報 を 格 納 す る デ ー タ ベ ー ス (MIB:
Management Information Base)の 構 築 を 適 切 に 行 う 必 要 が あ る 。 ま た 、 OSI 管 理 情 報 は 、管 理 を 行 う マ ネ ー ジ ャ と 管 理 さ れ る エ ー ジ ェ ン ト か ら 構 築 さ れ て い る が 、 エ ー ジ ェ ン ト は 個 々 の OSI シ ス テ ム に 組 み 込 ま れ な け れ ば な ら な い 上 、 一 般 に 各 OSI シ ス テ ム ご と に 管 理 情 報 の 内 容 が 異 な る た め 、 特 に エ ー ジ ェ ン ト の 開 発 は 困 難 で あ る 。 従 っ て 、 ユ ー ザ が 容 易 に エ ー ジ ェ ン ト シ ス テ ム を 構 築 す る た め の 手 段 が 必 要 で あ る 。
従 来 、 デ ー タ ベ ー ス は 、 RDB (Relational Data Base)が 中 心 で あ り 、 デ ー タ ベ ー ス を 使 用 す る 際 に は 、C 言 語 の よ う な 手 続 き 型 言 語 が 使 用 さ れ て き た た め 、OSI 管 理 シ ス テ ム を 設 計 す る 際 に 、MIB を RDB と し て 構 築 す る 提 案 が 行 わ れ て い る [30]。
し か し 、 RDB で は 、 扱 え る デ ー タ 型 が 少 な い た め 拡 張 性 に 乏 し く 、 デ ー タ 間 の 意 味 的 な 関 連 を ス キ ー マ 上 で 直 接 表 現 し に く い 等 の 問 題 点 が あ る [31]。 ま た 、 膨 大 な ネ ッ ト ワ ー ク 情 報 を も つ MIB で 検 索 処 理 を す る 場 合 、 リ レ ー シ ョ ン の 結 合 演 算 を 多 用 す る た め 、 処 理 の 効 率 化 が 期 待 で き な い [32]。 従 っ て 、 こ の よ う な 方 法
は 、 OSI 管 理 モ デ ル を 具 現 化 ず る 上 で 不 適 切 で あ り 、 よ り モ デ ル に 忠 実 で 実 装 効 率 の 良 い 実 現 方 法 が 必 要 で あ る 。
特 に 、 OSI 管 理 モ デ ル と の 整 合 性 を 考 慮 し て 、 MIB を オ ブ ジ ェ ク ト 指 向 デ ー タ ベ ー ス と し て 実 現 す る 提 案 が 行 わ れ て い る [33]。 こ の 提 案 で は 、 管 理 対 象 だ け で な く 管 理 属 性 も ク ラ ス と し て モ デ ル 化 し MIB を 実 現 し て い る 。
一 方 、 MIB を 構 築 す る た め に 、 管 理 対 象 を 記 述 し た テ ン プ レ ー ト を 構 文 解 析 し て 、 管 理 情 報 に 関 す る 辞 書 を 作 成 す る こ と に よ っ て 、 MIB 設 計 の 効 率 化 を 図 る 提 案 も 行 わ れ て い る [34]。 こ の 場 合 、 標 準 化 さ れ た テ ン プ レ ー ト の 記 法 を そ の ま ま 扱 え る の で 、OSI 管 理 シ ス テ ム の 効 率 的 な 開 発 が 期 待 で き る が 、MIB に ア ク セ ス す る た め の 、 辞 書 操 作 関 数 を 別 途 作 成 す る 必 要 が 生 じ る 上 、 管 理 情 報 と 管 理 情 報 へ の 手 続 き を 別 々 に 扱 わ な け れ ば な ら ず 、 オ ブ ジ ェ ク ト 指 向 の 利 点 を 最 大 限 に 活 用 で き な い 。
こ の よ う な 背 景 の も と で オ ブ ジ ェ ク ト 指 向 に 基 づ い て 、 OSI 管 理 モ デ ル に 準 拠 し 、 ユ ー ザ の 各 種 管 理 要 求 に 対 応 し や す い OSI 管 理 シ ス テ ム を 実 現 す る ソ フ ト ウ ェ ア を 開 発 し 、MIB を オ ブ ジ ェ ク ト 指 向 デ ー タ ベ ー ス と し て 実 現 し た 。MIB を オ ブ ジ ェ ク ト 指 向 に 適 用 す る 際 に 、 管 理 対 象 だ け を ク ラ ス に マ ッ ピ ン グ し 、 管 理 属 性 は ク ラ ス の 属 性 と し て 表 現 し た 。 ま た 、 MIB の 操 作 関 数 に は 、 筆 者 ら が 開 発 し た オ ブ ジ ェ ク ト 指 向 言 語 superC[35]を 採 用 し た 。 更 に 、 MIB の 操 作 関 数 を テ ン プ レ ー ト の 情 報 を も と に 自 動 生 成 す る MINT (Management INformation base template Translator)を 開 発 し た 。
本 章 で は 、 オ ブ ジ ェ ク ト 指 向 に 基 づ く MIB の 実 現 方 法 と 、 MIB へ の ア ク セ ス 手 段 を 提 供 す る MINT に つ い て 報 告 す る 。以 下 、3.2 節 で は 、本 論 文 の 対 象 と な る OSI 管 理 の モ デ ル に つ い て 述 べ る 。 3.3 節 で は OSI 管 理 の 中 の エ ー ジ ェ ン ト シ ス テ ム に つ い て 述 べ る 。3.4 節 で は MINT の 構 成 に つ い て 述 べ る 。最 後 に 3.5 節 で は 、MINT の 実 現 方 式 に つ い て 述 べ 、MINT か ら 生 成 し た ソ フ ト ウ ェ ア の 評 価 を 行 い 、エ ー ジ ェ ン ト シ ス テ ム 開 発 の 効 率 化 を 実 証 す る 。
3.2 OSI 管 理 の 概 要
OSI 管 理 の 目 的 は 、 マ ル チ ベ ン ダ ネ ッ ト ワ ー ク を 一 元 的 に 管 理 す る た め の 統 合 ネ ッ ト ワ ー ク 管 理 の 標 準 化 を 進 め る こ と に あ る 。
こ れ を 実 現 す る た め に 、 OSI に 基 づ く ネ ッ ト ワ ー ク 管 理 ア ー キ テ ク チ ャ の 確 立 を 行 う と 共 に 、 構 成 管 理 、 障 害 管 理 、 機 密 管 理 、 性 能 管 理 、 お よ び 会 計 管 理 等 の シ ス テ ム 管 理 機 能 の 国 際 標 準 を 作 成 し て い る 。
3.2.1 OSI 管 理 モ デ ル
OSI 管 理 に お い て は 、 ネ ッ ト ワ ー ク を 管 理 す る マ ネ ー ジ ャ と ネ ッ ト ワ ー ク 資 源 で あ る 管 理 対 象 （ 以 下 、 MO: Managed Object と 呼 ぶ )を 含 む エ ー ジ ェ ン ト か ら 構 成 さ れ 、 マ ネ ー ジ ャ が エ ー ジ ェ ン ト を 介 し て MO を 管 理 す る 。 こ こ で MO と は 、 ネ ッ ト ワ ー ク の 管 理 目 的 に 応 じ て 定 義 さ れ る も の で あ り 、 具 体 的 に は シ ス テ ム や 、 エ ン テ ィ テ ィ 、コ ネ ク シ ョ ン な ど の ネ ッ ト ワ ー ク 資 源 を モ デ ル 化 し た も の で あ る 。 エ ー ジ ェ ン ト は 、 MO の 集 合 で あ る MIB を 保 持 し て い る 。
図 3.1 に OSI 管 理 の モ デ ル を 示 す 。 図 に お い て 、 マ ネ ー ジ ャ は エ ー ジ ェ ン ト を 経 由 し て MO に 管 理 情 報 の 収 集 や 設 定 な ど の 管 理 操 作 を 実 行 し 、そ の 結 果 を 得 る 。 ま た 、 エ ー ジ ェ ン ト は MO か ら 非 同 期 に 通 知 を 受 け 取 り 、 マ ネ ー ジ ャ に 通 知 す る 。
図 図 図
図 3333 .... 1111 OSIOSIOSI 管 理 の 通 信 モ デ ルOSI管 理 の 通 信 モ デ ル管 理 の 通 信 モ デ ル管 理 の 通 信 モ デ ル
マ ネ ー ジ ャ と エ ー ジ ェ ン ト は 、 図 3.2 に 示 す よ う に 、 MIS (Management Information Service)利 用 者 と SMAE (System Management Application Entity) か ら 構 成 さ れ て い る 。
MIS User マ ネ ー ジ ャ
MIS User エ ー ジ ェ ン ト
管 理 操 作 の 実 行 管 理 操 作
通 知 の 発 行 通 知
図 図 図
図 3333 .... 2222 OSIOSIOSI 管 理 モ デ ル に お け る マ ネ ー ジ ャ と エ ー ジ ェ ン ト の 構 成OSI管 理 モ デ ル に お け る マ ネ ー ジ ャ と エ ー ジ ェ ン ト の 構 成管 理 モ デ ル に お け る マ ネ ー ジ ャ と エ ー ジ ェ ン ト の 構 成管 理 モ デ ル に お け る マ ネ ー ジ ャ と エ ー ジ ェ ン ト の 構 成
SMAE は 、 更 に SMASE (System Management Application Service Element)と ACSE (Association Control Service Element)か ら 構 成 さ れ る 。 SMASE は 、 表 3.1 に 示 す シ ス テ ム 管 理 機 能 (SMF: System Management Function)を 持 つ 。
LM (Layer Management)は 、OSI 参 照 モ デ ル の 各 層 の 管 理 情 報 を 収 集 /管 理 す る 。 SMAE
SMASE CMIS
ROSE ACSE
MISユ ー ザ
OSIプ ロ ト コ ル ス タ ッ ク
SMAE SMASE
CMIS
ROSE ACSE
MISユ ー ザ
OSIプ ロ ト コ ル ス タ ッ ク
MIB
LM
ACSE: Assoication Control Service Element CMIS: Common Management Information Service LM: Layer Management
MIB: Management Information Base ROSE: Remoete Operation Service Element SMAE: System Management Application En tity
SMASE: System Management Applic ation Service Ele ment
表 表 表
表 3333 .... 1111 シ ス テ ム 管 理 機 能シ ス テ ム 管 理 機 能シ ス テ ム 管 理 機 能シ ス テ ム 管 理 機 能
機 能 説 明
オ ブ ジ ェ ク ト 管 理 機 能 MO の 生 成 と 削 除 、 名 前 の 変 更 等 を 報 告 す る 機 能 状 態 管 理 機 能 MO の 状 態 属 性 の 管 理 操 作 と 通 知 を 行 う 機 能 関 係 管 理 機 能 MO の 関 係 属 性 の 管 理 操 作 と 通 知 を 行 う 機 能 警 報 報 告 機 能 MO か ら の 警 報 を 報 告 す る 機 能
事 象 報 告 機 能 MO か ら の 通 知 を 事 象 報 告 す る 機 能 ロ グ 管 理 機 能 ロ グ メ カ ニ ズ ム を 制 御 す る 機 能
3.2.2 OSI 管 理 サ ー ビ ス /プ ロ ト コ ル
OSI 管 理 サ ー ビ ス /プ ロ ト コ ル は 、 CMIS/P (Common Management Information Service and Protocol)に 規 定 さ れ て い る 。 表 3.2 に 、 CMIS/P が 用 意 す る サ ー ビ ス プ リ ミ テ ィ ブ を 示 す 。
表表
表表 3333 .... 2222 CMIS/PCMIS/PCMIS/P プ リ ミ テ ィ ブ 一 覧CMIS/Pプ リ ミ テ ィ ブ 一 覧プ リ ミ テ ィ ブ 一 覧プ リ ミ テ ィ ブ 一 覧
プ リ ミ テ ィ ブ 説 明
m-Action MO に 動 作 を 指 示 す る
m-CancelGet m-Get の 複 数 応 答 を 取 り 消 す m-Create MO を 生 成 す る
m-Delete MO を 削 除 す る m-EventRequest MO か ら 通 知 を 行 う m-Get 属 性 を 読 み 取 る m-Set 属 性 を 設 定 す る
3.2.3 管 理 情 報 と テ ン プ レ ー ト
ネ ッ ト ワ ー ク の 管 理 情 報 は 、 MO ご と に 定 義 さ れ 、 MIB に 保 持 さ れ て い る 。 管 理 情 報 は 、 マ ネ ー ジ ャ と エ ー ジ ェ ン ト 間 で 交 換 さ れ る 。
MO が 保 持 す る 管 理 情 報 に は 、 (1)属 性 、 (2)事 象 、 (3)動 作 の 3 種 類 が あ る 。 管 理 情 報 は 、 MO ご と に 規 定 さ れ る の で 、 MO に よ っ て 多 種 多 様 な も の が 存 在 す る 。ま た 、一 般 に 同 じ MO で あ っ て も 、OSI 管 理 シ ス テ ム の 規 模 や 、目 的 、運 用 状 況 に よ っ て 管 理 情 報 が 異 な る 。
