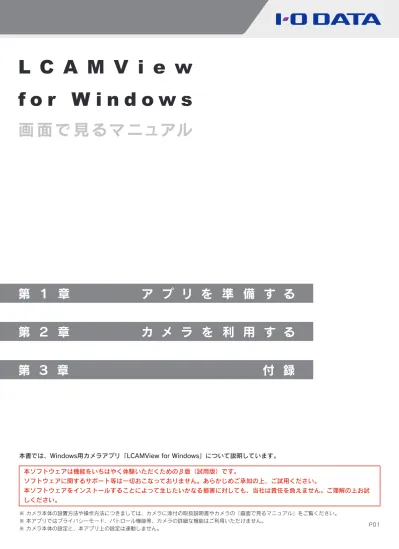

LCAMView for Windows 画面で見るマニュアル

N/A
N/A
Protected

Academic year: 2021

シェア "LCAMView for Windows 画面で見るマニュアル"

Copied!
17
0
0

読み込み中.... (全文を見る)

全文

(1)

第 1 章       ア プ リ を 準 備 す る

第 2 章       カ メ ラ を 利 用 す る

第 3 章       付 録

※ カメラ本体の設置方法や操作方法につきましては、カメラに添付の取扱説明書やカメラの「画面で見るマニュアル」をご覧ください。 ※ 本アプリではプライバシーモード、パトロール機能等、カメラの詳細な機能はご利用いただけません。 ※ カメラ本体の設定と、本アプリ上の設定は連動しません。 P01

本書では、Windows用カメラアプリ「LCAMView for Windows」について説明しています。

本ソフトウェアは機能をいちはやく体験いただくためのβ版(試用版)です。

ソフトウェアに関するサポート等は一切おこなっておりません。あらかじめご承知の上、ご試用ください。

本ソフトウェアをインストールすることによって生じたいかなる損害に対しても、当社は責任を負えません。ご理解の上お試

しください。

(2)

も く じ

Step1 アプリをインストールする �����������������������������������������������4

Step2 アプリを起動する �����������������������������������������������������������5

Step3 カメラを登録する �����������������������������������������������������������6

カメラ一覧から選択して登録する方法 ��������������������������������������������������������������������������������6

ダイナミックDNSサービス「iobb�net」を利用してカメラを登録する方法 ���������������������������������7

カメラ映像を見る ���������������������������������������������������������������������8

カメラを切り換える方法 ��������������������������������������������������������������������������������������������������8

カメラをパン・チルトする方法 �����������������������������������������������������������������������������������������8

映像を保存する �����������������������������������������������������������������������9

映像を録画する場合 ������������������������������������������������������������������������������������������������������10

スナップショット(静止画)を撮影する場合 �������������������������������������������������������������������������10

スケジュールを設定して映像を録画する ��������������������������������������11

日時でスケジュール設定する ������������������������������������������������������������������������������������������11

曜日でスケジュール設定する ������������������������������������������������������������������������������������������11

録画ファイルを再生する ����������������������������������������������������������12

設定画面のリファレンス 【カメラ設定】 �������������������������������������13

カメラタブ �����������������������������������������������������������������������������������������������������������������13

記録スケジュールタブ ���������������������������������������������������������������������������������������������������13

オーディオタブ �����������������������������������������������������������������������������������������������������������13

設定画面のリファレンス 【一般設定】 ���������������������������������������14

一般タブ ��������������������������������������������������������������������������������������������������������������������14

セキュリティタブ ��������������������������������������������������������������������������������������������������������14

バージョンタブ �����������������������������������������������������������������������������������������������������������14

困ったときには ���������������������������������������������������������������������15

アンインストール方法 �������������������������������������������������������������16

(3)

第1章 アプリを準備する

Windows用カメラアプリ「LCAMView for Windows」とは

複数台のカメラ映像を1つの画面で確認することができるWindows用カメラアプリです。

一度に複数台のカメラ映像を録画・操作する場合は「LCAMView for Windows」が便利です。

【対応OS】

  Windows® 8 / Windows® 7

【本アプリでできること】

  ● 複数台のカメラ映像を1つの画面で確認

  ● カメラ映像の録画

  ● カメラ映像のスナップショットの撮影

  ● 録画ファイルの再生

※ 本アプリではプライバシーモード、パトロール機能等、カメラの詳細な機能はご利用いただけません。 ※ カメラ本体の設定と、本アプリ上の設定は連動しません。カメラの設定は本アプリではおこなえません。 ※ カメラの設定や操作方法については、カメラの「画面で見るマニュアル」をご覧ください。

【対応カメラ】

  以下の弊社製IPカメラ

  TS-WLCAM / TS-WPTCAM / TS-PTCAM / TS-WLC2

準備すること

本アプリをご利用になる前に、以下の準備をお願いします。

● カメラの設置

  ご利用のパソコンからWebブラウザーを使用し、ライブ映像を見られる状態にしておいてください。

● カメラのMACアドレスの確認

  カメラの登録には管理者パスワードが必要です。

  管理者パスワードの出荷時設定はカメラのMACアドレスです。

  MACアドレスはカメラに貼付のシール上に記載している12桁の英数字です。

(例:TS-PTCAMの場合) 123456789ABC XXXXXXXXXXX ※ カメラの設置方法については、カメラに添付のセットアップガイドまたは「画面で見るマニュアル」をご覧ください。

【推奨スペック】

  CPU:Intel Core™ 2 Quad 2�66GHz以上、または同等以上の互換CPU

  グラフィック:ATI Radeon™ X1300以上、またはNVIDIA® GeForce 430GT以上

  メモリー:2GB以上

(4)

第1章 アプリを準備する

Step1 アプリをインストールする

1

[LCAMView_Setup_xxxx(�exe)]をダブルクリック

※ “xxxx”には数字が入ります。 ※ ユーザーアカウント制御の画面が表示されたら、[はい]または[許可」をクリック

2

[次へ]をクリック

以上で本アプリのインストールは完了です。次ページ「Step2 アプリを起動する」へお進みください。

3

[次へ]をクリック

4

[次へ]をクリック

5

[インストール]をクリック

6

[完了]をクリック

(5)

第1章 アプリを準備する

Step2 アプリを起動する

デスクトップ上にある[LCAMView for Windows」アイコンをダブルクリックして、起動します。

画面の概要

ライブ画面

アプリを閉じる

アプリを最小化

ログを表示

カメラの切り換え

チャンネルに登録したカメラ の映像を表示します。 ※ 映像をクリックすると、   パン・チルトします。  (パン・チルト対応カメラ   の場合) ※ 映像をドラッグ&ドロップ   すると、表示する順番を変   更することができます。 ライブ画面に表示するカメラ の台数を切り換えます。 ※ 最大16台まで表示可能

カメラの自動切り換え

クリックすると、ライブ画面 に表示するカメラを自動的に 切り換えます。

全画面表示

カメラの映像を全画面表示しま す。Escキーで元に戻ります。

パン・チルト操作ボタン

カメラを上下左右に動かします。   をクリックすると設定した 位置(ホームポジション)に 戻ります。 ※パン・チルト対応カメラの場合

録画開始

クリックすると、登録したすべてのカメラの録画を開始します。 もう一度クリックすると録画を停止し、保存します。

プレイバック

録画した映像を検索し、再生します。

設定

本アプリの設定がおこなえます。 カメラ設定:カメラの登録やスケジュール設定、       オーディオ設定などがおこなえます。 一般設定 :映像の保存先の設定やパスワード設定など       がおこなえます。

スナップショット

クリックすると、表示されている映像(静止画)を撮影し、保存します。 ※ 設定については「設定画面のリファレンス 」14ページ   をご参照ください。 ※ カメラ本体の設定と、本アプリ上の設定は連動しません。

以上で本アプリの起動は完了です。次ページ「Step3 カメラを登録する」へお進みください。

※[日本語]をご使用ください。

(6)

第1章 アプリを準備する

Step3 カメラを登録する

カメラ一覧から選択して登録する方法

カメラの映像が表示されます。以上でカメラの登録は完了です。

カメラを本アプリに登録します。ご利用環境により登録方法が異なります。

※ カメラは16台まで登録できます。

1

②[カメラ設定]をクリック

① カメラ映像を表示させたい場所で右クリック

2

②「カメラ一覧」から登録するカメラを選択

③[選択]をクリック

① カメラを登録する番号(ライブ画面のチャンネル番号)を確認

本アプリをご利用のパソコンと同じネットワーク上にカメラがある場合

外出先のパソコンからカメラにアクセスする場合

次ページ参照 下記参照

3

① カメラの内容を確認

②[パスワード]にカメラの管理者パスワードを入力

③[OK]をクリック

※ 管理者パスワードの出荷時設定はカメラのMACアドレスです。管理者パスワー   ドを変更している場合は、変更後のパスワードを入力してください。 ※ カメラのMACアドレスは、カメラに貼付のシール上に記載の12桁の英数字です。  (大文字、半角で入力) ※ 管理者権限以外でログインすると使用に制限があります。   (権限については、カメラの「画面で見るマニュアル」をご覧ください) ※ 設定が完了するまで数十秒かかります。

(7)

第1章 アプリを準備する

ダイナミックDNSサービス「iobb.net」を利用してカメラを登録する方法

カメラの映像が表示されます。以上でカメラの登録は完了です。

外出先のパソコンからカメラにアクセスする場合は、カメラ側で設定しているダイナミックDNSサービス「iobb�net」のホ

スト名を利用して登録します。

※ ご利用のパソコンと同じネットワーク上にカメラがある場合でも、本手順でカメラを登録することができます。

1

②[カメラ設定]をクリック

① カメラ映像を表示させたい場所で右クリック

2

②[iobbを使用する]にチェック

③ カメラのホスト名を入力

④ カメラ名を入力

⑤[ユーザー名]に[admin]を入力

⑥[パスワード]にカメラの管理者パスワードを入力

⑦[OK]をクリック

※ 管理者パスワードの出荷時設定はカメラのMACアドレスです。管理者パスワー   ドを変更している場合は、変更後のパスワードを入力してください。 ※ カメラのMACアドレスは、カメラに貼付のシール上に記載の12桁の英数字です。  (大文字、半角で入力) ※ 管理者権限以外でログインすると使用に制限があります。   (権限については、カメラの「画面で見るマニュアル」をご覧ください) ※ カメラ名およびホスト名は、カメラに添付の「かんたん接続シート」に   記載しています。(大文字、半角英数字で入力)

① カメラを登録する番号(ライブ画面のチャンネル番号)を確認

※ 設定が完了するまで数十秒かかります。

(8)

カメラ映像を見る

第2章 カメラを利用する

本アプリを起動すると、登録済みのカメラのライブ映像が表示されます。

クリックした矢印の方向にカメラが動きます。

  をクリックすると、設定した位置(ホームポジション)

に戻ります。

アプリ上でカメラを上下・左右に動かすことができます。

カメラの映像をクリックすると、クリックした方向にカメ

ラが動きます。

※ パン・チルト対応カメラの場合のみ動作します。 ※ カメラの回転速度やパン・チルトの範囲設定は、カメラの設定画面   でおこないます。詳しくはカメラの「画面で見るマニュアル」をご   覧ください。

カメラを切り換える方法

カメラをパン・チルトする方法

クリックすると、ライブ画面に表示する

カメラの台数を切り換えます。

※ 最大16台まで表示可能

クリックすると、ライブ画面に表示するカメラを

自動的に切り換えます。

(9)

第2章 カメラを利用する

映像を保存する

映像を保存する手順を説明します。

映像の保存フォルダーの設定方法

映像の保存フォルダーは初期設定で以下に設定されています。

①[変更]をクリック、保存先フォルダーを選択

①[設定]アイコンをクリック

C:¥Users¥(ユーザー名)¥Documents¥Data

保存フォルダーの変更は一般設定画面でおこないます。映像を撮影する前に、設定してください。

1

②[一般設定]をクリック

2

②[OK]をクリック

※ カメラ本体の設定と、本アプリ上の設定は連動しません。本アプリでの映像の保存先の設定は、本アプリ上でおこなってください。 ※ ネットワークドライブを保存フォルダーに設定することも可能です。ご利用のパソコンからネットワークドライブに接続可能な状態にしておいて   ください。

以上で保存先フォルダーの設定は完了です。

(10)

第2章 カメラを利用する

1

本アプリを起動し、カメラのライブ映像を表示する

3

撮影したいタイミングで、

[スナップショット]アイコンを

クリック

2

撮影するカメラの映像をクリック

1

本アプリを起動し、カメラのライブ映像を表示する

映像を録画する場合

スナップショット(静止画)を撮影する場合

2

① 録画するカメラの映像を右クリック

設定している保存フォルダーに保存されます。

以上で映像の録画は完了です。

録画した映像の再生方法については、12 ページ「録画

ファイルを再生する」をご覧ください。

以上でスナップショット(静止画)の撮影は完了です。

設定している保存フォルダーに保存されます。

(前ページ「映像の保存フォルダーの設定方法」参照)

② [記録を開始]をクリック

3

① 録画している状態でカメラ映像を右クリック

② [記録を停止]をクリック

一斉録画する方法

録画開始ボタンを押すと、登録しているすべてのカメラの

録画を開始します。もう一度押すと、録画を停止します。

(11)

以上で設定完了です。

設定した日時になると自動的に録画します。

録画した映像の再生方法については、12 ページ「録画

ファイルを再生する」をご覧ください。

以上で設定完了です。

設定した曜日・日時になると自動的に録画します。

録画した映像の再生方法については、12 ページ「録画

ファイルを再生する」をご覧ください。

スケジュールを設定して映像を録画する

第2章 カメラを利用する

1

本アプリを起動し、カメラのライブ映像を表示する

日時でスケジュール設定する

録画のスケジュールを設定することができます。日時で設定する方法と曜日で設定する方法があります。

1

本アプリを起動し、カメラのライブ映像を表示する

曜日でスケジュール設定する

3

②[記録スケジュール]タブをクリック

① カメラを登録している番号を選択

③[新規作成]をクリック

4

① 録画を開始する

  日時を選択

② 録画を終了する

  日時を選択

③[OK]をクリック

[OK]をクリック

5

[設定]アイコン→[カメラ設定]の順にクリック

2

3

②[記録スケジュール]タブをクリック

① カメラを登録している番号を選択

③[新規作成]をクリック

[OK]をクリック

5

4

② 録画を開始する時間を選択

③ 録画を終了する

  時間を選択

④[OK]をクリック

① 録画する曜日を選択

※[常に録画]をクリックすると、すべての曜日にチェックします。

[設定]アイコン→[カメラ設定]の順にクリック

2

※ スケジュール録画は、本アプリが起動している間のみ動作します。 ※ スケジュール録画を止める場合は、設定したスケジュールを削除してください。

(12)

第2章 カメラを利用する

録画ファイルを再生する

録画した映像を検索し、再生する方法を説明します。映像は設定している保存フォルダーに保存されます。

1

本アプリを起動する

2

[プレイバック]アイコンをクリック

4

① 再生するファイルを選択

②[再生]をクリック

お使いのパソコンにインストールされているメディアプレイヤーが起動し、再生が始まります。

以上で、録画ファイルの再生は完了です。

※ 映像は設定している保存フォルダーに保存されています。(9 ページ「映像の保存フォルダーの設定方法」参照)   初期設定では以下に保存されます。 C:¥Users¥(ユーザー名)¥Documents¥Data

3

① 録画した日時の範囲を選択

②[検索]をクリック

(13)

設定画面のリファレンス 【カメラ設定】

第3章       付録

設定画面     の「カメラ設定」について説明します。

カメラタブ

記録スケジュールタブ

チャンネル スケジュールを設定するカメラの登録番号(ライブ画 面のチャンネル番号)を選択します。 スケジュール 日時でスケジュール設定します。 [新規作成]:新規にスケジュールを設定します。 [編集]:スケジュールを変更します。 [消去]:スケジュールを削除します。 週間スケ ジュール 曜日でスケジュール設定します。 [新規作成]:新規にスケジュールを設定します。 [編集]:スケジュールを変更します。 [消去]:スケジュールを削除します。

オーディオタブ

チャンネル カメラを登録する番号(ライブ画面のチャンネル番号1 ~16)を選択します。 カメラ設定 カメラの登録内容を入力します。 [リセット]を押すと、入力内容が消去されます。 iobbを使用す る 外出先のパソコンからカメラにアクセス する場合に使用します。 名称 カメラの名前を入力します。 IPアドレス カメラのIPアドレスを入力します。 HTTPポート カメラのHTTPポートを入力します。 モデル カメラの型番を表示します。 ユーザー名 カメラのユーザー名を入力します。 パスワード カメラのユーザー名のパスワードを入力 します。 カメラ一覧 ご利用のパソコンと同じネットワーク上にあるカメラを 検出して表示します。 カメラ名→[選択]の順にクリックすると「カメラ設 定」にカメラの登録内容が入力されます。 チャンネル   オーディオを設定するカメラの登録番号(ライブ画面の チャンネル番号)を選択します。 オーディオ 音声の設定をします。 ※ 一画面表示の場合のみ、カメラ映像の音声が聞こえます。 ミュート カメラ映像の音声を消音にします。録画した 場合、音声は録音されません。 映像のみ 記録 録画した場合、音声は録音されません。ライ ブ映像には音声は出力されます。 ※ 本アプリではプライバシーモード、パトロール機能等、カメラの詳細な機能はご利用いただけません。本アプリでご利用いただけない機能については、   カメラの設定画面から操作してください。 ※ カメラ本体の設定と、本アプリ上の設定は連動しません。カメラの設定は本アプリではおこなえません。 ※ カメラの設定や操作方法については、カメラの「画面で見るマニュアル」をご覧ください。

(14)

第3章       付録

設定画面のリファレンス 【一般設定】

設定画面     の「一般設定」について説明します。

一般タブ

ディレ クトリ 情報 映像の保存先を設定します。 保存先 撮影したデータの保存先を設定します。 設定したフォルダー内の「Data」フォルダーに保 存されます。 ▼初期設定  C:¥Users¥(ユーザー名)¥Documents HDDの 空き容量 設定した「保存先」の空き容量を表示します。 一般設 定 最大ビデオファ イルサイズ 1ファイルに保存できる最大のファイルサ イズを選択します。 (50/100/200/300/500MBから選択) 自動切換え間隔 自動切換え表示時のカメラ映像が切替わる 間隔を設定します。 (1/3/5/10秒から選択) 上書き録画機能 [有効]にすると、容量が足りなくなった 場合、古い録画ファイルを消して(上書き して)、録画を続けます。

バージョンタブ

バージョン 本アプリのバージョン情報を表示します。

セキュリティタブ

起動時のセキュ リティ設定 [使用する]を選択すると、本アプリの起動にパス ワードをかけることができます。 パスワード本アプリの起動に必要なパスワードを設 定します。 パスワード の確認 [パスワード]と同じ内容を入力しま す。 ※ 本アプリではプライバシーモード、パトロール機能等、カメラの詳細な機能はご利用いただけません。本アプリでご利用いただけない機能について   は、カメラの設定画面から操作してください。 ※ カメラ本体の設定と、本アプリ上の設定は連動しません。カメラの設定は本アプリではおこなえません。 ※ カメラの設定や操作方法については、カメラの「画面で見るマニュアル」をご覧ください。

(15)

第3章       付録

困ったときには

カメラの映像が表示されない

Q

ご利用のパソコンのWebブラウザーからカメラ映像が表示されるかどうかご確認ください。

A

1

以下より該当するトラブルの状態を参照してください。

※ Webブラウザーからカメラ映像を確認する方法については、カメラに添付のセットアップガイドまたは「画面で見るマニュアル」をご覧く   ださい。

● Webブラウザーからカメラ映像が表示できて、本アプリでは表示できない場合

  ⇒ カメラの登録内容が間違っています。カメラのパスワード等を確認し、設定し直してください。

カメラの設定画面で以下の設定を変更した場合は、本アプリ上でもカメラの登録内容の変更をおこなってください。

 ・iobb�netのホスト名、ユーザ名、パスワードを変更した場合

 ・iobb�netを利用していない場合で、IPアドレス、ポート番号、ユーザー名、パスワードを変更した場合

A

2

※ カメラの登録内容の変更については、6 ページ「Step3 カメラを登録する」の手順でおこないます。 ※ カメラの登録内容の変更については、6 ページ「Step3 カメラを登録する」の手順でおこないます。

● Webブラウザーからカメラ映像が表示できない場合

  ⇒ Webブラウザーからカメラ映像を表示できるように設定してください。また、以下の対処をご確認ください。

※ カメラの「画面で見るマニュアル」の「困ったときには」もあわせてご参照ください。

【対処1】

カメラを接続したネットワーク環境でルーターが2重になっている場合は、外部からカメラにアクセスができませ

ん。例えば、インターネット回線のモデムにルーター機能があり、更にブロードバンドルーターを接続している場合

はルーター機能が2重になっている場合があります。どちらか一方のルーター機能を無効にしてご確認ください。

【対処2】

ご利用のルーターでUPnP機能が有効であることを確認してください。

また、ルーターのUPnP機能が有効に設定されている状態でカメラにアクセスができない場合は、ルーター側で手動

でポート開放設定をおこないアクセスできるかどうか、ご確認ください。

※ ルーターのポートの開放について   ポートの開放について詳しくはルーターの取扱説明書またはメーカー様にてご確認ください。   また、ポート開放には、カメラのポート番号とIPアドレスの情報が必要です。   ・ ポート番号:カメラに添付「かんたん接続シート」の「ポート番号」を確認   ・ IPアドレス:カメラと同一ネットワーク内にあるパソコンから「MagicalFinder」を起動して確認

(16)

第3章       付録

1

クリックし、アプリを閉じる

アンインストール方法

本アプリのアンインストール(削除)方法について説明します。必要に応じてご覧ください。

以上で本アプリのアンインストールは完了です。

2

[スタート]→[コントロールパネル]→[プログラムのアンインストール](または[プログラムの追加と削除])

の順にクリック

※Windows 8の場合:チャームバーより[検索]→[コントロールパネル]→[プログラムのアンインストール]の順にクリック

3

①[LCAMView for Windows…]を選択

②[アンインストール]をクリック

4

[はい]をクリック

[OK]をクリック

5

6

パソコンを再起動する

(17)

【ご注意】

1) 本製品及び本書は株式会社アイ・オー・データ機器の著作物です。

  したがって、本製品及び本書の一部または全部を無断で複製、複写、転載、改変することは法律で禁じられています。 2) 本製品は日本国内仕様です。本製品を日本国外で使用された場合、弊社は一切の責任を負いかねます。

  また、弊社は本製品に関し、日本国外への技術サポート、及びアフターサービス等を行っておりませんので、予めご了承ください。

  (This product is for use only in Japan. We bear no responsibility for any damages or losses arising from use of, or inability to use, this   product outside Japan and provide no technical support or after-service for this product outside Japan.)

3) 本製品は「外国為替及び外国貿易法」の規定により輸出規制製品に該当する場合があります。   国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。

4) 本製品を運用した結果の他への影響については、上記にかかわらず責任は負いかねますのでご了承ください。

【使用ソフトウェアについて】

本製品は、GNU General Public License Version2.June 1991に基づいたソフトウェアが含まれています。変更済みGPL対象モジュール、GNU General Public License、及びその配布に関する条項については、弊社のホームページにてご確認ください。これらのソースコードで配布されるソフトウェアにつ いては、弊社ならびにソフトウェアの著作者は一切のサポートの責を負いませんのでご了承ください。 【商標について】 ・I-O DATAは、株式会社アイ・オー・データ機器の登録商標です。 ・Microsoft、Windowsは、米国または他国におけるMicrosoft Corporationの登録商標です。 ・その他、一般に会社名、製品名は各社の商標または登録商標です。
