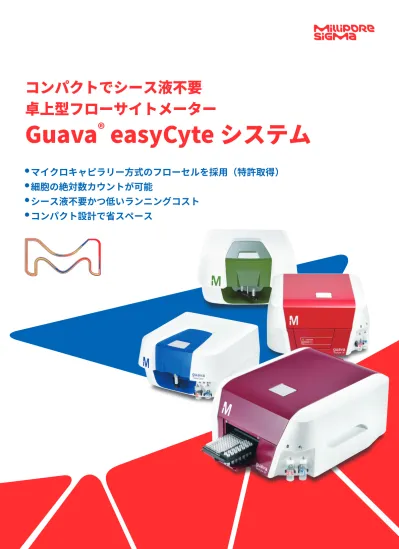

コンパクトでシース液不要卓上型フローサイトメーター Guava easycyte システムマイクロキャピラリー方式のフローセルを採用 ( 特許取得 ) 細胞の絶対数カウントが可能シース液不要かつ低いランニングコストコンパクト設計で省スペース

(1)

コンパクトでシース液不要

卓上型フローサイトメーター

Guava

®

_{easyCyte システム}

●

マイクロキャピラリー方式のフローセルを採用（特許取得）

●

細胞の絶対数カウントが可能

●

シース液不要かつ低いランニングコスト

●

コンパクト設計で省スペース

(2)

6.4% 5.7% 8.1% 従来のシース液方式廃液レーザーシースフローインジェクションチップサンプルフロー Guava のキャピラリー方式フローセル 廃液レーザーサンプルフローフローセルサンプル

Guava キャピラリー方式フローセルと従来のシース液方式の比較

キャピラリー

細胞の絶対数カウント（cells/ml）が可能

マイクロキャピラリーは内径 100 µm の微細ガラス管で、強度と

疎水性を高めるための特殊コーティング加工が施されています。

シース液は一切不要です。サンプルのみを定流速のシリンジポン

プで送液するため、細胞の絶対数カウント（cells/mL）が可能です。

サンプルに内部標準ビーズを添加して校正する必要はありません。

測定可能な細胞直径 約１～60 μm 至適細胞濃度 1x104_～5x105_cells/mL

8 ピークビーズを用いた分離例（easyCyte 12HT 使用）

低いランニングコスト

シース液が不要なため、廃液を最小限に抑えら

れます（8 時間稼動で 80 mL 以下）。シース液や

廃液処理にかかる費用と時間を節約できます。

一般的なフローサイトメーター 約 2,000 L のシース液消費 / 年 Guava easyCyte システム ＜約 20 L の廃液 / 年（シース液は不要） ※ 1 日 8 時間稼働で 20 日 / 月、シース液消費は 1.0 L/h で換算。　シース液消費量は機種や機器設定により異なります。

コンパクト設計

小型シリンジポンプ方式の採用が装置

の小型化を実現しました。シンプルな

光路設計は光軸ずれの発生を抑えま

す。構造的に安定でコンパクトな機体

は、移設も容易です。

Guava easyCyte システムのテクノロジー

G0/G1期 S 期 G2/M 期 % Total 57.2 15.6 26.0 絶対数カウント（cells/mL） 2789 761 1269 シングルタイプの Guava シリーズでは 1.5 mL のマイクロチューブを使用いただけます（フタを切って使用）。HT シリーズのサンプル測定用チューブには、ザルスタット社製凍結保存チューブ 0.5 mL（カタログ番号 72.730）が推奨です。

セルフメンテナンスも可能

キャピラリーの詰まりや汚れがとれない場合は、キャピラリーを取り出して簡単に洗浄出来ます。

Jurkat 細胞を用いた細胞周期の測定

easyCyte 8HT を用いた実験例

特許取得のマイクロキャピラリー方式フローセル

(3)

Guava easyCyte HTシリーズは

96ウェルプレートの測定も全自動

●

モジュール化されたプロトコルで 96 ウェルプレートまたは最大 10 本の

マイクロチューブを測定可能

●

ミキサーパドルの自動撹拌機能が、サンプルを測定前に均一に撹拌

●

フローセル自動洗浄機能がサンプルのキャリーオーバーを防止

全自動測定を実現する 3 つの特長

1. 簡単なプロトコル設定

アッセイモジュールを選び、使用するウェルを設定してワン

タッチスタート。アッセイ開始後はその場を離れられます。

easyCyte 12HT と 96 ウェルプレートを用いて Jurkat 細胞を 5 × 105_{cells/mL に懸}

濁後、10,000 カウントを取得しました。次に細胞を含まない水だけを加えた隣接ウェルを測定し、同様の順番で再度測定を行ない、細胞の持ち込み率を確認しました。この結果から、隣接ウェルへのキャリーオーバーが極めて低いことが判ります。

3. 自動洗浄

自動洗浄機能がサンプルのクロスコンタミネーションを防ぎ

ます。

2. 測定前の自動攪拌

ミキサーパドルが測定前にサンプルを均一に撹拌し、細胞濃

度のばらつきを一定範囲内に収めます。ミキサーパドルは各

ウェル（またはチューブ）に上部から下降し、撹拌を行います。

easyCheck ビーズを 1.0 × 106_{beads/mL で懸濁し、96 ウェルプレー} トに移した後、プレートを 150 × g で 5 分間遠心しました。遠心後、プレートを easyCyte 8HT で測定しました。横軸はウェル番号、縦軸はビーズの濃度を示しています。破線は平均値から± 10C Ｖ値で、すべての測定が正しく行なわれたことを示しています。使用するウェルを選択細胞取得数、希釈倍率、パドルミキサーの速さ等のパラメータを入力ミキサーパドル 5.0E+05 7.0E+05 9.0E+05 1.1E+06 1.3E+06 1.5E+06

A01 A06 A11 B04 B09 C02 C07 C12 D05 D10 E03 E08 F01 F06 F11 G04 G09 H02 H07 H12

ウェル番号ビーズ濃度（be ads/mL） 1 回目 Jurkat 水 2 回目 Jurkat 水ミキサーパドルが各ウェルを測定前に撹拌している様子 回　数 サンプル 細胞カウント 1 回目 Jurkat 10,000 水 1 2 回目 Jurkat 10,000 水 3

(4)

ヒートマップでスクリーニング

スライダーバーでカットオフ値や閾値を設定。ヒートマップは最大 6 分割でき、プレート 6 枚分の同時表示が可能。

ドラッグ＆ドロップで

ヒストグラムを重ね合わせ

IC

50

/EC

50

解析

パラメータ解析によりシグモイド曲線を作成し、IC50/EC50を算出。 ●

ドラッグ＆ドロップで簡単データ作成

●

自動アフターコンペンセーション機能搭載

●

ヒートマップや IC

50

/EC

50

解析による視覚的スクリーニング

●

全データおよびすべての計算結果を CSV ファイルに出力可能

最大 32 角形のゲート設定と

ドットプロットの等高線表示

解析データの CSV ファイル出力

全データを CSV ファイル出力。

自動アフターコンペンセーション

データ取得後でも自動蛍光値補正が可能。

ヒストグラムのスムーシング

データ取得・解析ソフトウェア

InCyte：直観的操作のための解析インターフェース

(5)

2 色で染色 1 色で染色 死細胞デブリス生細胞

Guava プラットフォームでは、専用試薬に対応した各アプリケーション専用のライセンスフリー解析ソフトウェア「GuavaSoft」も

ご利用いただけます。

GuavaSoft：各アプリケーション専用解析ソフトウェア

ViaCount

（セルカウント / 生死判定）

細胞膜透過性の異なる 2 種の DNA 検出試薬を用いて、細胞

数と細胞の生存率を測定します。サンプルに色素を添加し、

室温で 5 分放置後、専用ソフトウェアで測定します。

アポトーシス解析

Cell Cycle

（細胞周期）

Propidium Iodide（PI）を用いて細胞周期に伴う DNA 量の変

化を検出します。CellCycle ソフトウェアでは各細胞周期の

比と％ CV を表示します。

生細胞：正常な細胞膜機能が保たれており、細胞透過性の色素のみが浸透する。死細胞：細胞膜機能の喪失により、2 種類の検出試薬が透過する。非細胞：デブリス等は染色されない。正常細胞アポトーシス細胞 Nexin MultiCaspase Caspase 3/7 ミトコンドリア脱分極 Caspase 8 TUNEL 初期中期後期

初期アポトーシスの検出

Nexin

初期アポトーシス細胞の表面に移行してくるホスファチジル

セリンへの Annexin V の結合能を用いて検出します。Annexin

V-PE で初期アポトーシス細胞を、7-AAD で後期アポトーシスお

よび死細胞を検出します。

Mitochondrial Depolarization

初期アポトーシスのミトコンドリア膜電位の消失を、蛍光カチ

オン色素（JC-1）を用いて検出します。

中期アポトーシスの検出

MultiCaspase

蛍光標識型カスパーゼ阻害剤と、死細胞を染色する 7-AAD を

用いて、生細胞、中期・後期アポトーシス細胞および死細胞を

分染します。

Caspase 3/7, Caspase 8

各カスパーゼに特異的な蛍光標識型阻害剤（FLICA 試薬）

を用いて、特定の活性化カスパーゼを検出します。さらに

Propidium Iodide （PI）により死細胞および後期アポトーシス

細胞を検出します。

後期アポトーシスの検出

TUNEL

アポトーシス中～後期に断片化された核 DNA 末端に BrdU を

取り込ませた後、TRITC 標識抗 BrdU 抗体で DNA 末端に結合

した BrdU を検出します。

サンプルと機器設定情報

サンプルの希釈濃度を入力しておけば、自動で細胞濃度が計算されます。

生データ

ドットプロットを表示します。ゲート設定により、マニュアルでの生死判別も可能です。

解析結果表示

測定終了後に測定結果を表示します。

操作パネル

機器操作や解析に必要な操作ボタンが一箇所にまとめて配置されています。 例： Guava ViaCount （生死判定・細胞数カウント）

自動判別機能

独自のアルゴリズム解析で自動的に生死判定を実行します。

Guava 専用試薬

（詳細は 11 ページをご覧ください）

(6)

Guava アプリケーション例

Forward Scatter（FSC）とSide Scatter（SSC）に

よる細胞集団のゲーティング FSC と SSC でゲーティングした細胞集団に対して細胞周期の解析を実施したプロットデータ提供：

香川大学医学部分子微生物学桑原知巳先生からご提供いただきました。

データ提供：

大阪歯科大学歯科麻酔学講座岸本直隆先生からご提供いただきました。掲載論文 Kishimoto N. et al., Clin Oral Invest 2014, 18: 1893–1901

脂肪組織由来幹細胞

100% 98.75% 99.35% 44.30%

CD11b

CD34

CD90

CD105

脱分化脂肪細胞

100% 96.50% 95.91% 9.28%

CD11b

CD34

CD90

CD105

fucci 導入 HeLa 細胞の細胞周期解析（ユーザー様ご提供）

機種

easyCyte 6-2L

実験概要

HeLa 細胞に fucci を強制発現させた後、細胞周期解析を行った。

搭載レーザー

488 nm, 642 nm

脂肪組織由来幹細胞と脱分化脂肪細胞の同定（ユーザー様ご提供）

機種

easyCyte 8S

実験概要

脂肪組織由来幹細胞と脱分化脂肪細胞における各種マーカー抗体を用いた細胞同定。

搭載レーザー

488 nm, 642 nm

(7)

G1 G2/M S phase G1 G2/M S phase 0 1000 3000 5000 7000 9000 Propidium Iodide（RED-HLin） BrdU （GRN-HLog） 10 4 10 3 10 2 10 1 10 0 図 A　 Jurkat 細胞における無刺激時の細胞周期の 割合 G1 = 24 % S = 72 % G2/M = 4

ノコダゾール処理に伴う Jurkat 細胞の M 期チェックポイントの検出（自社データ）

表 1：図 A ～ D のパラメータごとに分離 した細胞集団の比率と絶対数の比較 図 A ： SSC と CD45（PerCP-Cy5.5）で展 開し、CD45+_{細胞をゲーティング} しドラッグドロップ 図 B ： CD45+_{細胞を SSC と CD3（FITC）} で展開し、CD3+_/CD3-_{リンパ球に} ゲーティングしドラッグドロップ 図 C ： CD3+_{細胞を CD4}+_{（PE-Cy7）と} CD8+_{（APC-Cy7）で展開} 図 D ： CD3-_{細胞を CD19（APC）}_{（B 細胞）} と CD16+_56（PE）_{（NK 細胞）で B} 細胞と NK 細胞にゲーティングヒストン H3 Ser10 のリン酸化は M 期に認められるヒストン修飾である。M 期から G1 期への移行が阻害されると Ser10 のリン酸化量の増加が認められる。本実験では、その増大をフローサイトメーターで検出している。 G0 Nocodazole/ Paclitaxel/ Vinblastine

Cell Cycle Arrest

Aphidicolin/ Camptothecin Cell Cycle Arrest Etoposide Cell Cycle Arrest S G2M G1 Cyclin B1 (Cytoplasm) BrdU (Nucleus) Cyclin B1 (Nucleus) Ki67 (Nucleus -Punctate) Phospho-Histone H3 (Nucleus) Ki67 (Nucleus -Punctate) Ki67 (Nucleus) Ki67 (Nucleus -Punctate)

Cell Cycle Phases G1= 57% S= 19% G2= 15% M= 3% 01000 3000 5000 7000 9000 PI（YLW-HLin） pH3-Alexa Flu or 488 （GRN-HLog） 10 4 10 3 10 2 10 1 10 0

pH3

Propidium lodide 0 1000 3000 5000 7000 9000 PI（YLW-HLin） pH3-Alexa Flu or 488 （GRN-HLog） 10 4 10 3 10 2 10 1 10 0 0 1000 3000 5000 7000 9000 PI（YLW-HLin） pH3-Alexa Flu or 488 （GRN-HLog） 10 4 10 3 10 2 10 1 10 0

3% cells in M phase 18% cells in M phase

H3 Ser10

CD3-10e0 10e1 10e2 10e3 10e4

CD4 PE-Cy7 (NIR-HLog) Plot P03: Gated on P01.R1.R3 CD8 APC-Cy7 (NI2-HLog) 10 e0 10 e1 10 e2 10 e3 10 e4

10e0 10e1 10e2 10e3 10e4

Side Scatter-(SSC-HLin) Plot P01: Ungated CD45 PerCP-Cy5.5 (RED-HLog) 0 2500 5000 7500 10000

10e0 10e1 10e2 10e3 10e4

Side Scatter-(SSC-HLin) Plot P02: Gated on P01.R1 CD3 FITC (GRN-HLog) 0 2500 5000 7500 10000

10e0 10e1 10e2 10e3 10e4

CD19 APC (RD2-HLog) Plot P04: Gated on P01.R1.R2 CD16+_{56 PE (YLW-HLog)} 10 e0 10 e1 10 e2 10 e3 10 e4

10e0 10e1 10e2 10e3 10e4

CD19 APC (RD2-HLog) Plot P04: Gated on P01.R1.R2 CD16+_{56 PE (YLW-HLog)} 10 e0 10 e1 10 e2 10 e3 10 e4 図 A 図 B 図 D

10e0 10e1 10e2 10e3 10e4

CD19 APC (RD2-HLog) Plot P04: Gated on P01.R1.R2 CD16+_{56 PE (YLW-HLog)} 10 e0 10 e1 10 e2 10 e3 10 e4 CD45+ B-Cells CD3+ ＆ CD4+ CD3+ ＆ CD8+ NK Cells パラメータ 比率（％） 絶対数 リンパ球数 2862 CD3+ _76.76 ₂₁₉₇ CD3+_CD8+ _32.41 ₇₁₂ CD3+_CD4+ _34.55 ₇₅₉ CD3+_CD4+_CD8+ _1.82 ₄₀ CD16+_CD56+ _7.3 ₂₁₀ CD19+ _12.5 ₃₅₇ CD4/CD8 比 1.07 図 C CD3 +

10e0 10e1 10e2 10e3 10e4

CD19 APC (RD2-HLog) Plot P04: Gated on P01.R1.R2 CD16+_{56 PE (YLW-HLog)} 10 e0 10 e1 10 e2 10 e3 10 e4 図 B* 図 C　無刺激コントロール 図 D　ノコダゾール処理 FlowCellect Bivariate Cell Cycle Kit for G2/M Analysis（カタログ番号 FCCH025103）を用いた解析（図 B ～ D）

* 本製品に同梱されている pHistone H3（Ser10）-Alexa Fluor 488 抗体と PI を用いて各細胞周期ステージを解析した結果（図 B）。この細胞集団に対してノコダゾール処理を施すと、無刺激コントロールでは 3% の G2/M 期集団（図 C）が 18% に増加した（図 D）。

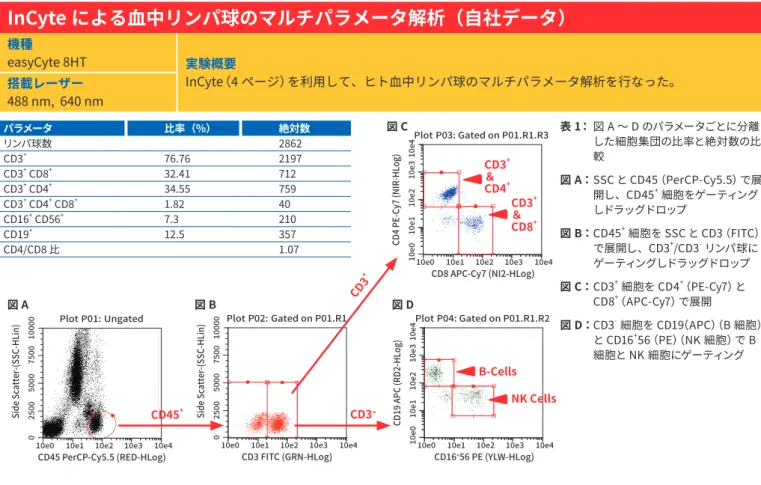

InCyte による血中リンパ球のマルチパラメータ解析（自社データ）

機種

easyCyte 8HT

実験概要

InCyte（4 ページ）を利用して、ヒト血中リンパ球のマルチパラメータ解析を行なった。

搭載レーザー

488 nm, 640 nm

(8)

ご注文情報

3 レーザーシステム 2 レーザーシステム 1 レーザーシステム

easyCyte

14HT BGV easyCyte12HT 12HT BGReasyCyte easyCyte11HT easyCyte10HT BG easyCyte8HT easyCyte6HT-2L easyCyte 5HT HPL easyCyte5HT 機器カタログ番号 0500-4030JPK 0500-4012JPK 0500-4025JPK 0500-4020JPK 0500-4015JPK 0500-4008JPK 0500-4007JPK 0500-4009JPK 0500-4005JPK 据付設置カタログ番号 0500-0450 搭載レーザー Violet （405 nm）レーザー 100 mW ● ● ● Blue （488 nm）レーザー 50 mW ● ● Blue （488 nm）レーザー 150 mW ● ● ● ● ● ● ● Green （532 nm）レーザー 100 mW ● ● ● Red （642 nm）レーザー 100 mW ● ● ● ● 散乱光 FSC（前方散乱光） ● ● ● ● ● ● ● ● ● SSC（側方散乱光） ● ● ● ● ● ● ● ● ● 蛍光検出 Blue-V （450/45 nm） ● ● ● Green-V （512/18 nm） ● Green-V （525/30 nm） ● ● Yellow-V （575/25 nm） ● Yellow-V （583/26 nm） ● ● Orange-V （620/52 nm） ● Red-V （695/50 nm） ● ● NIR-V （785/70 nm） ● ● Green-B （512/18 nm） ● ● ● Green-B （525/30 nm） ● ● ● ● ● ● Yellow-B （575/25 nm） ● ● ● Yellow-B （583/26 nm） ● ● ● ● ● ● Red-B （695/50 nm） ● ● ● ● ● ● ● ● ● NIR-B （785/70 nm） ● ● ● ● ● ● Yellow-G （575/25 nm） ● ● ● Orange-G （609/30 nm） ● Orange-G （620/52 nm） ● ● Red-G （695/50 nm） ● ● ● NIR-G （785/70 nm） ● ● ● Red-R （664/20 nm） ● ● ● ● NIR-R （785/70 nm） ● ● ● 総パラメータ数 14 13 12 11 10 8 6 5 5 本体サイズ重量（kg） 31 電源 100-240 VAC, 50/60 Hz, 2 A OS Windows 10 ※ 機器カタログ番号の構成品にはシステム本体、解析用 PC およびソフトウェア、システム試薬類（ICF、Easy Check）が含まれます。 ※ InCyte ソフトウェアは 4 シートライセンス（付属 PC に 1 シート、解析用に 3 シート）となります。 ※ 機器および付属 PC の仕様は予告なく変更する場合があります。あらかじめご了承ください。 ※ 据付設置・トレーニングに関しては、日本国内に限らせていただきます。 ※ 同梱されている電源コード等は、本製品以外の電気機器ではご使用できません。

HT シリーズ　

96 ウェルプレートまたは最大 10 本のマイクロチューブを用いて測定します

55.0 cm （参考値） 25 cm 59 cm 51 cm

ご注文の際は、Guava easyCyte システム（標準仕様）と据付設置費のご注文を一式でお願

いいたします。

(9)

2 レーザーシステム 1 レーザーシステム easyCyte

8 easyCyte6-2L easyCyte 5 HPL easyCyte5

機器カタログ番号 0500-5008JPK 0500-5007JPK 0500-5009JPK 0500-5005JPK 据付設置カタログ番号 0500-0450 搭載レーザー Blue （488 nm）レーザー 50 mW ● ● Blue （488 nm）レーザー 150 mW ● ● Red （642 nm）レーザー 100 mW ● ● 散乱光 FSC（前方散乱光） ● ● ● ● SSC（側方散乱光） ● ● ● ● 蛍光検出 Green-B （525/30 nm） ● ● ● ● Yellow-B （583/26 nm） ● ● ● ● Red-B （695/50 nm） ● ● ● ● NIR-B （785/70 nm） ● Red-R （664/20 nm） ● ● NIR-R （785/70 nm） ● 総パラメータ数 8 6 5 5 本体サイズ重量（kg） 15.9 電源 100-240 VAC, 50/60 Hz, 2 A OS Windows 10 ※ 機器カタログ番号の構成品にはシステム本体、解析用 PC およびソフトウェア、システム試薬類（ICF、Easy Check）が含まれます。 ※ InCyte ソフトウェアは 4 シートライセンス（付属 PC に 1 シート、解析用に 3 シート）となります。 ※ 機器および付属 PC の仕様は予告なく変更する場合があります。あらかじめご了承ください。 ※ 据付設置・トレーニングに関しては、日本国内に限らせていただきます。 ※ 同梱されている電源コード等は、本製品以外の電気機器ではご使用できません。

シングルシリーズ　

1.5 mL チューブを用いて測定します

22 cm 44 cm 45 cm 52.0 cm （参考値）

(10)

Violet laser

（405 nm excitation）（488 nm excitation）Blue laser （532 nm excitation）Green laser （642 nm excitation）Red laser Emission Maximum （nm） Blue-V （450/45 nm） Green-V （512/18 nm）（525/30 nm）* Yellow-V （575/25 nm）（583/26 nm）* Orange-V （620/52 nm）（695/50 nm）Red-V （785/70 nm）NIR-V Green-B （512/18 nm）（525/30 nm）* Yellow-B （575/25 nm）（583/26 nm）* Red-B （695/50 nm）（785/70 nm）NIR-B （575/25 nm）Yellow-G Orange-G （609/30 nm）（620/52 nm）* Red-G

（695/50 nm）（785/70 nm）NIR-G （664/20 nm）Red-R （785/70 nm）NIR-R

7-AAD （DNA） 647 ● ● ●

Acridine Orange （DNA） 526/650 ●

Acridine Orange （RNA） 526/650 ● Alexa Fluor®₄₀₅ ₄₂₁ _● Alexa Fluor®₄₈₈ ₅₁₉ _● Alexa Fluor®₅₃₂ ₅₅₃ _● _● Alexa Fluor®₅₄₆ ₅₇₃ _● _● Alexa Fluor®₅₅₅ ₅₈₀ _● Alexa Fluor®₅₆₈ ₆₀₃ _● Alexa Fluor®₆₄₇ ₆₆₈ _● APC 660 ● APC-Alexa Fluor®₇₅₀ ₇₇₄ _● APC-Cy7 774 ● BCECF 535 ● BODIPY®_650/665 ₆₆₅ _● BODIPY®_-FL ₅₁₁ _● Brilliant Violet 421™ ₄₂₁ _● Brilliant Violet 510™ ₅₁₀ _● Brilliant Violet 570™ ₅₇₀ _● Brilliant Violet 650™ ₆₅₀ _● Brilliant Violet 711™ ₇₁₁ _● Brilliant Violet 786™ ₇₈₅ _● BV 605® ₆₀₂ _● Calcein 515 ● Carboxy SNARF®_-1 ₅₈₉ _● Cascade Blue® ₄₂₀ _● Cascade Yellow® ₅₅₀ _● CFSE 517 ● Cy2 506 ● Cy3 570 ● Cy5 666 ● DAPI 455 ● DiI 565 ● DiOC6（3） 501 ● DRAQ 5 （DNA） 670 ● ● dsRED 583 ● ● DyLight®₄₀₅ ₄₂₀ _● DyLight®₅₅₀ ₅₇₆ _● eFluor®₄₅₀ ₄₅₀ _● EGFP 516 ● EthD-1, EthD-2 624/617 ● EYFP 532 ● Fluo-3, Fluo-4 527 ● Fluorescein（FITC） 519 ● FM®_5-95 ₇₃₄ _● FuraRed™ ₆₆₉ _● Hoechst33258 461 ● JC-1 529/590 ● ● LDS-751 712 ● LIVE/DEAD®_Violet ₄₅₀ _● mCherry 610 ● mBanana 553 ● mOrange 562 ● Nile Red 637 ● ● MitoTracker® _Red ₅₉₉ _● Oregon Green® ₅₂₅ _● Pacific Blue™ ₄₅₅ _● Pacific Green™ ₅₀₀ _● Pacific Orange™ ₅₅₁ _● PE （B-PE, R-PE） 578 ● ● ● PE-eFluor®₆₁₀ ₆₀₇ _● PE-Alexa Fluor®₆₄₇ ₆₆₈ _● PE-Alexa Fluor®₇₀₀ ₇₁₉ _● PE-Alexa Fluor®₇₅₀ ₇₇₅ _● PE/Dazzle™₅₉₄ ₆₁₀ _● PE-Cy5 670 ● ● PE-Cy5.5 692 ● ● PE-Cy7 774 ● ● PerCP 675 ● PerCP-Cy5.5 690 ● ● PE-Texas Red 613 ● ●

Propidium Iodide （PI） 617 ● ● ●

Qdot 525 525 ● ● Qdot 565 565 ● ● ● Qdot 625 625 ● Qdot 655 655 ● Qdot 705 705 ● ● Qdot 800 800 ● ● ● Rhodamine 110 520 ● Rhodamine 123 529 ● Rhodamine Red-X　 590 ● RFP 584 ● ● SYBR Green 520 ● SYBR®_Gold ₅₃₇ _● _● SYTO®_BC ₅₀₀ _● SYTOX Orange 570 ● ● SYTOX Red 660 ● SYTOX®_Green ₅₂₃ _● tdTomato 581 ● Thiazole Orange 530 ● TO-PRO®_-1 ₅₃₀ _● TO-PRO®_-3 ₆₆₀ _● TOTO-3 660 ● TRITC 572 ● ● YO-PRO®_-1 ₅₁₅ _● YOYO®_-1 ₅₀₉ _● Zombie Aqua™ ₃₈₂ _● * 搭載される蛍光検出器によって検出波長が異なります。詳しくは 8、9 ページをご参照ください。

蛍光色素対応表

　

（詳しくは各蛍光色素の波長データを必ずご確認ください）

(11)

製品名容量

（tests）カタログ番号 easyCyte 対応機種

シリーズ PCA/PCA-96シリーズ *

細胞数計測と生存率測定（対応ソフトウェア：Guava ViaCount）

Guava ViaCount Reagent DNA 結合試薬 ** で生細胞と死細胞を判別

• 希釈液タイプ • 測定細胞濃度

（1 × 105_{cells/mL 以上）}

100 4000-0040 _● _●

600 4000-0041 _● _●

Guava ViaCount Flex Reagent DNA 結合試薬 ** で生細胞と死細胞を判別昆虫細胞や染まり難い細胞種に最適 • 濃縮液タイプ • 測定細胞濃度（1 × 104_{～ 1 × 10}5_cells/mL） 100 4500-0110 _● _● 500 4700-0060 ● ●

Guava ViaCount Cell Dispersal

Reagent 酵素ベースの細胞剥離剤 100 4700-0050 ● ●

アポトーシス測定（対応ソフトウェア：Guava Nexin, Guava MitoPotential, Guava MultiCaspase, Guava Express Plus, Guava TUNEL）

Guava Nexin Reagent Annexin V を用いた初期アポトーシス検出

（Annexin V-PE ＆ 7-AAD） 100₅₀₀ 4500-0450_4500-0455 ●_● ●_●

Guava Mitochondrial

Depolarization Kit （JC-1 ＆ 7-AAD）ミトコンドリア膜の電位変化を JC-1 で検出 100 4500-0250 ●

-Guava MultiCaspase SR Kit 蛍光標識したカスパーゼ阻害剤

（SR-VAD-FMK ＆ 7-AAD） 100 4500-0500 ● ●

Guava Caspase 3/7 FAM Kit 各カスパーゼに特異的な蛍光標識阻害剤

（FLICA 試薬）で特定の活性化カスパーゼを検出（FAM-DEVD-FMK ＆ PI, FAM-LETD-FMK ＆ 7-AAD）

100 4500-0540 _●

-Guava Caspase 8 FAM Kit 100 4500-0550 _●

-Guava TUNEL Kit アポトーシス後期の DNA の断片化を検出

（Anti-BrdU–TRITC） 100 4500-0121 ● ●

細胞周期測定（対応ソフトウェア：Guava Cell Cycle）

Guava Cell Cycle Reagent DNA 増幅の周期を検出（PI） 100 4500-0220

● ●

タンパク質発現解析における細胞生存率測定（対応ソフトウェア：Guava Express, Guava Express Plus/Pro）

Guava Express 7-AAD Reagent 7-AAD を用いて死細胞を検出 200 4000-0061 ● ●

* PCA/PCA-96　機器販売は終了しました。** 詳しい組成情報は開示しておりません。あらかじめご了承ください。

Guava 専用試薬および対応ソフトウェア一覧

Guava 装置メンテナンス用試薬＆ツール

製品名入数カタログ番号対応機種 HT シリーズ シングルシリーズ 機器クリーニング用試薬 Guava Instrument Cleaning Fluid（ICF）* 100 mL 4200-0140 ● ●

機器性能確認試薬 Guava Check Kit* 50 tests 4500-0020 - -

Guava Easy Check Kit（easyCyte） 50 tests 4500-0025 ● ● 交換用フローセル Guava FlowCell （PCA/EasyCyte Mini）* 1 ea 0500-0070 - - Guava FlowCell （PCA-96/EasyCyte Plus）* 1 ea 0500-0290 - - Guava FlowCell （easyCyte Single） 1 ea 0500-2270 - ● Guava FlowCell （easyCyte HT） 1 ea 0500-2260 ● - 洗浄ボトル（チューブコネクター付） Guava Cleaning Bottle （easyCyte Single） 1ea 0110-3030 - ●

Guava Cleaning Bottle（easyCyte HT） 1ea 0110-5780 ● - 廃液ボトル（チューブコネクター付） Guava Waste Bottle（easyCyte Single） 1ea 0110-3020 - ●

Guava Waste Bottle（easyCyte HT） 1ea 0110-5790 ● - 製品出荷時に同梱されるフローセル交換用具、メンテナンスツールの単品販売もしております

フローセル交換用工具 FlowCell Removal Tool（ピンセット型） 1 ea 6000-3020 ● ● FlowCell Removal Tool（PCA/PCA-96 にも対応） 1 ea 0100-2130 ● ● フローセルメンテナンス用ツール Guava Syringe Assembly Cleaning Tool* 1 ea 0110-0210 ● ●

(12)

2年目

3年目

4年目

5年目

6年目

1年目

ご購入

保証期間

最長6年間（購入時保証1年+1年単位で最長5年間）のサポートをご提供します。

サービスプラン対象期間

サービスプラン

サービスプランは、Guava easyCyte の性能を維持し、安心してご使用いただくため、定期的な保守と修理サポートを提供するものです。

ご注意 ・フローセルは消耗品扱いです。点検時以外での交換は含まれません。・故障による試薬や実験消耗品および測定データの補償は含まれません。・使用上の不注意・不慮の災害や異常環境下での使用による不具合および移設の対応は含まれません。・付属の Dell コンピュータについては Dell 社の保証期間に従います。このため弊社のサービスプランには含まれません。・原則として弊社休業日を除く午前 9 時から午後 5 時の対応といたします。・サービスプラン対象機種は日本にて使用、設置されている機器に限らせていただきます。

主な点検項目

• 光学系：レーザー出力の確認、光路ミラークリーニング、レーザー光軸調整

• 流路系：フローセル確認または交換、フローセル～廃液ボトル間のチューブ交換、廃液ボトル交換

• 電気系：内部電源の電圧確認または調整、HT シリーズはサンプルトレイ部の位置調整

ご購入後の

1 年間の保証期間

トータルサポートプラン

※ 2

サポートプラン

※ 2

点検プラン

サービスプラン内容（1 年単位）

定期点検作業および指定交換消耗部品

※ 1

_の交換

_なし

_{年 1 回}

修　理

作業費・交通費

1 年間無償

年 1 回無償

すべて有償

修理部品費用

すべて有償

※ 1_{点検時の指定交換消耗部品：フローセル、流路チューブ、廃液チューブ、廃液ボトル、撹拌ミキサーパドル（easyCyte HT シリーズのみ）、ファン用フィルター（easyCyte HT} シリーズのみ） ※ 2_{トータルサポートプランまたはサポートプランを年単位で 2 年分以上を一括でご購入いただくと、お求め安い希望販売価格を提案させていただきます。} （例：2 年分を一括でご購入の場合：希望販売価格から 5%OFF、3 年分以上を一括でご購入の場合：希望販売価格から 10%OFF） 各サービスプランについては別途お見積りをいたしますので、弊社までご連絡ください。（TEL:03-4531-1140） 修理費用例（レーザー劣化時交換）レーザー交換費用概算※ Violet Laser, 405 nm, 100 mW ￥700,000 Blue Laser, 488 nm, 50 mW ￥900,000 Blue Laser, 488 nm, 150 mW ￥1,200,000 Red Laser, 642 nm, 40 mW ￥600,000 ※_{表記は概算費用です。詳しくは弊社までご連絡ください。} FCM003-1901-LNXJP
